哈美顿DO溶氧电极是一种光学溶氧电极，其结构主要包括以下部分：
1. 光学感应部分：该部分是电极的核心部分，由特殊的荧光物质和感光元件组成。
荧光物质在受到特定波长的光激发后会发出荧光，光的强度与溶解氧的浓度成正比。
感光元件则负责捕捉荧光并转化为电信号。
2. 流通池部分：流通池中装有测量溶液，与被测溶液接触，并保持一定的液位。
流通池的设计能够保证光路通行的稳定，防止光路受阻或中断。
3. 电路部分：包括信号处理电路和电源电路。
信号处理电路负责将感光元件输出的电信号进行处理和放大，以获得准确的溶解氧浓度。
电源电路则为电极提供所需的电源。
4. 连接部分：用于将电极与测量仪器或变送器连接，以实现信号的传输和处理。
总之，哈美顿DO溶氧电极通过其独特的光学感应原理，实现了对溶解氧的高精度、快速和可靠测量。
了解更多有关哈美顿DO溶氧电极的信息，建议咨询专业技术人员或查阅相关技术文档。
水中溶解氧（DO）及其测定方法知识详解1、什么是溶解氧？溶解氧DO（英文Dissolved Oxygen的简写）表示的是溶解于水中分子态氧的数量，单位是mg/L。
水中的溶解氧饱和含量与水温、大气压和水的化学组成有关，在一个大气压下，0℃的蒸馏水中溶解氧达到饱和时的氧含量为14.62mg/L，在20℃时则为9.17mg/L。
水温升高、含盐量增加或大气压力下降，都会导致水中溶解氧含量降低。
溶解氧是鱼类和好氧菌生存和繁殖所必须的物质，溶解氧低于4mg/L，鱼类就难以生存。
当水被有机物污染后，好氧微生物氧化有机物会消耗水中的溶解氧，如果不能及时从空气中得到补充，水中的溶解氧就会逐渐减少，直到接近于0，引起厌氧微生物的大量繁殖，使水变黑变臭。
2、常用的溶解氧测定方法有哪些？常用的溶解氧测定方法有两种，一是碘量法及其修正法（GB 7489-87），二是电化学探头法（GB11913-89）。
碘量法适用于测量溶解氧大于0.2mg/L的水样，一般碘量法只适用于测定清洁水的溶解氧，测定工业废水或污水处理厂各个工艺环节的溶解氧时必须使用修正的碘量法或电化学法。
电化学探头法的测定下限与所用的仪器有关，主要有薄膜电极法和无膜电极法两种，一般适用于测定溶解氧大于0.1mg/L 的水样。
污水处理厂在曝气池等处安装使用的在线DO仪使用的就是薄膜电极法或无膜电极法。
碘量法的基本原理是向水样中加入硫酸锰和碱性碘化钾，水中溶解氧将低价锰氧化成高价锰，生成四价锰的氢氧化物棕色沉淀，加酸后，棕色沉淀溶解并与碘离子反应生成游离碘，再以淀粉为指示剂，用硫代硫酸钠滴定游离碘，即可计算出溶解氧的含量。
当水样有颜色或含有能与碘反应的有机物时，不宜使用碘量法及其修正法测定水中的溶解氧，可使用氧敏感薄膜电极或无膜电极测定。
氧敏感电极由两个与支持电解质相接触的金属电极及选择性透过膜组成，薄膜只能透过氧和其他气体，水和其中可溶物质不能通过，通过薄膜的氧气在电极上还原，产生微弱的扩散电流，在一定温度下电流大小与溶解氧含量成正比。
溶解氧的测定(靛蓝二黄酸钠比色法)中华人民共和国电力工业水、汽试验方法规程溶解氧的测定（靛蓝二磺酸钠比色法） SS-12-2-841概要1.1在PH为8.5左右时，氨性靛蓝二磺酸钠被锌汞齐还原成浅黄色化合物，当其与水中溶解氧相遇时，又被氧化成蓝色，其色泽深浅和水中含氧量有关。
其反应为：Zn+2OH—→ZnO22 —+2〔H〕1.2本法适于测定溶解氧为2~100ug/l的除氧水、凝结水，灵敏度为2 ug/l。
2 仪器2.1 锌汞滴定管：取50ml酸式滴定管一支，在其底部垫一层厚约1cm的玻璃棉，先在滴定管中注满除盐水，然后装入制备好的粒径为2~3mm的锌汞齐约30ml，在充填时应不时振动，使其间不存在气泡。
2.2 专用溶氧瓶：具有严密磨中塞的无色玻璃瓶,其容积为200~300ml。
2.3 取样桶：桶的高度至少比溶氧瓶高150mm，若采用溢流法取样，可不备取样桶（见本法注释①）。
3试剂3.1高锰酸钾标准溶液〔c (1/5KMnO4)=0.01mol/l〕：配制和标定方法见附录3。
3.2硫酸溶液（1+3）。
3.3酸性靛蓝二磺酸钠贮备液：称取0.8~0.9g靛蓝二磺酸钠（C16H8O8N2S2Na2，M=466.36）于烧杯中,加1ML除盐水,使其润湿后,加7ML浓硫酸,在水浴上加热30MIN,并不断搅拌,加少量除盐水,待其全部溶解后移入500ML容量瓶中,用除盐水稀释至刻度,混匀(若有不溶物需要进行过滤)。
标定后用除盐水按计算量稀释，使T=40ug/ml（此处T应按一摩尔分子靛蓝二磺酸钠与一摩尔原子氧作用来计算）。
3.4氨—氯化铵缓冲液：称取20g氯化铵溶于200ml水中，加入50 ml 浓氨水稀释至1L。
取20ml缓冲溶液与20 ml酸性靛蓝二磺酸钠贮备溶液混合，测定其PH。
若PH大于8.5可用硫酸溶液（1+3）调节PH至8.5。
反之，若PH小于8.5,可用10%氨水调节PH至8.5。
根据加酸或氨水的体积,往其余980 ml缓冲溶液加入所需的酸或氨水，以保证以后配制的氨性靛蓝二磺酸钠缓冲溶液的PH=8.5。
JPBJ-608型便携式溶解氧测定仪使用说明书友情提示●欢迎您选用JPBJ－608型便携式溶解氧测定仪，请您在初次使用或长时间未使用本仪器前先详细阅读使用说明书，它将帮助您更好的使用本仪器。
●仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。
●仪器的插座必须保持清洁、干燥，切忌与酸、碱、盐溶液接触。
●仪器可供长期稳定使用。
测试完样品后，应将电极储藏于煮沸冷却后的蒸馏水中，切忌将电极浸入亚硫酸钠溶液中，因为上述溶液一旦渗透到电极腔体内，会使电极性能恶化。
●新装电解液和薄膜后，需要极化60分钟后才能使用。
目 录1 JPBJ-608型便携式溶解氧测定仪安装.............................. 1.1 开箱......................................................................................1.2 JPBJ-608型便携式溶解氧测定仪安装............................. 1.3 电化学传感器（氧电极）的安装.................................. 1.4 氧电极的使用注意......................................................... 2 JPBJ-608型便携式溶解氧测定仪操作指南.......................2.1 简介.................................................................................2.1.1 术语解释...............................................................2.1.2 JPBJ-608型便携式溶解氧测定仪的特点........ 2.1.3 仪器主要技术性能............................................... 2.1.4 JPBJ-608型便携式溶解氧测定仪图示........... 2.1.5 使用溶解氧测定仪的方法.................................2.2 操作基本知识................................................................ 2.2.1 启动JPBJ －608型溶解氧测定仪................... 2.2.2 溶解氧电极测量................................................ 2.2.3 溶解氧电极的标定........................................... 2.2.4 其他仪器功能.................................................... 2.2.5 关闭JPBJ-608型便携式溶解氧测定仪...........222 56 7 7 7 7 10 1216 16 17 19 20 23 293 仪器的维护与维修............................................................... 3.1 维护............................................................................. 3.2 故障排除...................................................................... 3.3 电极的保养、维护和贮存........................................... 3.3.1 电极的保养和维护............................................. 3.3.2 溶解氧电极的储存......................................... 4 JPBJ-608型便携式溶解氧测定仪的附件信息................. 5 附录....................................................................................... 附录1：.............................................................................. 附录2：本系列产品订购信息 (30)303031313232 33 33 341 JPBJ-608型便携式溶解氧测定仪安装1.1 开箱在溶解氧测定仪（套装）装运包装箱中可找到以下部件：1． JPBJ-608型便携式溶解氧测定仪 1台2． DO-958-BF溶解氧电极 1支1.2 JPBJ-608型便携式溶解氧测定仪安装 仪器组成仪器整机图(图1)仪器由电子单元和电极系统组成，电极系统由极谱式氧电极（DO-958-BF型溶解氧电极）构成，可以同时测量溶液溶解氧值和温度值。

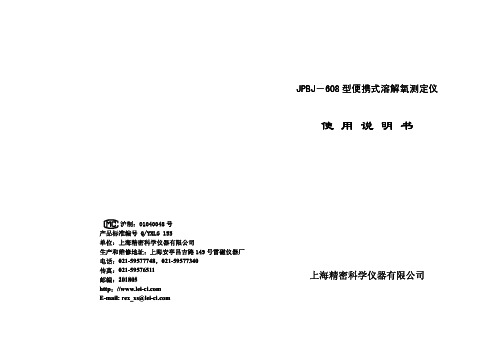

沪制：01040048号产品标准编号Q/YXLG 155单位：上海精密科学仪器有限公司生产和维修地址：上海安亭昌吉路149号雷磁仪器厂电话：************，021-021-59575957595773407340传真：************邮编：201805http ：//E-mail:rex_xs rex_xs@@lei-ci .com JPB JPBJ J －608型便携式溶解氧型便携式溶解氧测定测定测定仪仪使用说明书上海精密科学仪器有限公司目录1概述 (1)2仪器主要技术性能 (3)3仪器结构 (4)4仪器使用 (10)5仪器缺省设置 (21)6仪器的维护与维修 (22)7仪器的成套性 (23)8附录······241概述欢迎您选用JPBJ－608型便携式溶解氧测定仪，请您在初次使用或长时间未使用本仪器前先详细阅读使用说明书，它将帮助您更好的使用本仪器。
1.1适用范围JPBJ－608型便携式溶解氧测定仪是一台智能型的分析仪器，可用于自来水水源监测、水产养殖场、环保、污水处理厂、饮料行业及科研单位等部门对水体溶解氧的测定。
仪器外形新颖、携带方便，适用于现场和野外操作。
同时仪器电池连续工作寿命长，可作为实验室的常规分析设备。
1.2仪器特点●仪器可进行溶解氧浓度、溶解氧饱和度、电极电流及温度测量。
●仪器采用微处理器技术，具有自动温度补偿功能，可进行零氧校准、满度校准、气压校准和盐度校准。
●仪器具有数据断电保护功能，在仪器关机后或非正常断电情况下，仪器内部贮存的测量数据和设置的参数不会丢失。
●仪器采用低功耗设计，具有欠压显示、自动关机等电源管理功能。
●仪器对测量结果可以贮存、删除、查阅。
最多可贮存各250套氧浓度、氧饱和度和电极电流测量的实验数据。
●仪器带有RS－232接口，可接TP－16型打印机打印当前测量结果或贮存的数据；亦可接计算机通讯，传递当前测量数据或贮存数据。
极谱式溶解氧电极原理溶解氧（Dissolved Oxygen，简称DO）是指水中溶解在其中的氧气分子数量。
对于许多生态系统和生物过程来说，溶解氧的浓度是一个重要的环境参数。
因此，测量和监测溶解氧浓度的方法及工具就显得尤为重要。
极谱式溶解氧电极是一种常用来测量溶解氧浓度的电化学仪器。
它是根据氧气在电极表面的还原和氧化反应而工作的。
以下将系统介绍极谱式溶解氧电极的原理。
1. 极谱式溶解氧电极的结构极谱式溶解氧电极由工作电极、参比电极和测量电路组成。
工作电极通常由银（Ag）电极或金（Au）电极制成，银电极较为常用。
参比电极则使用饱和甘汞电极或银-氯化银电极。
两个电极之间的电位差由电路进行测量和调节。
2. 极谱式溶解氧电极的工作原理极谱式溶解氧电极基于物质在电极表面的还原和氧化反应。
当该电极浸入含有溶解氧的水样中时，溶解氧分子会与电极表面的氧化物发生氧化反应，生成氧离子（O2-）。
同时，电极表面的还原物质也会与水中的氧气分子发生还原反应，生成氧化物。
两种反应同时进行，达到了动态平衡。
3. 极谱式溶解氧电极的测量原理根据法拉第第二定律，氧气与还原物质的反应速率与两者之间的浓度成正比。
测量的原理就是基于这个定律进行的。
测量仪器会将电流通过工作电极和参比电极之间，触发氧化和还原反应。
通过测量电流的大小，可以推断出溶解氧的浓度。
当水样中的溶解氧浓度较高时，氧离子的生成速率也较高，电流也就较大。
反之，溶解氧浓度较低时，电流较小。
4. 极谱式溶解氧电极的注意事项在使用极谱式溶解氧电极时，我们需要注意以下几点：- 保持电极表面的洁净，避免任何污物沉积。
- 定期校准仪器，以确保测量结果的准确性。
- 避免电极与金属物质接触，以免引起电化学反应。
- 控制测量过程中的温度和湿度，因为这些因素可能会影响电极的性能。
- 根据使用情况和厂家要求，定期更换电极。
总结起来，极谱式溶解氧电极利用物质在电极表面的还原和氧化反应，测量溶解氧浓度。
溶解氧电极结构原理溶氧电极：溶氧（DO）是溶解氧（Dissolved Oxygen）的简称，是表征水溶液中氧的浓度的参数溶氧电极是一种基于极谱原理的测定溶解在液体中的氧的电流型电极。
1. 溶氧电极的分类测定DO的方法有多种：如化学Winkler法，电极方法，质谱仪等。
这里主要介绍电极方法。
溶氧电极最早是由Clark（1956）发明的。
它是由一透气薄膜复盖的电流型电极。
DO电极可分为两类：原电池（Galvanic）型和极谱（Polargrafic）型。
2. DO电极测定原理原电池型：一般由贵金属，如白金、金或银构成阴极;由铅构成阳极。
在电解质如KCl或醋酸铅存在下便形成PbCl2或Pb（AcO）2。
原电池型电极无需外加电压。
极谱（Polargrafic）型电极需要外加0.6-0.8V 的极化电压。
一般由贵金属，如白金或金构成阴极;由银构成阳极。
极谱型电极需外加一恒定的电压0.7V。
电解质参与了反应，因此，在一定的时间间隔必须补充电解质极谱型DO电极。
极谱型：电极一般寿命较长，但价格较贵。
输出电流相差数量级。
电极响应时间一般为90S。
用来测定Kla或过渡现象似乎较困难。
有些电极的响应可以做到30以下。
3. DO电极结构一般由阴极、阳极、电解质和塑料薄膜构成，阴极一般阴极材料的要求很高，如白金或银度在99.999%以上。
原电池型电极原电池型电极的表面要求平面光滑，其面积大小与还原电流成正比。
一般直径采用5-10mm。
其还原电流在28℃时为5-25μA，因此，不用专门的电子放大器便可通过串联一电位直接接到全程5或10 mV的自动电位差记录仪上。
极谱型电极极谱型电极的阴极表面做得很小，一般其直径在1-50μm的范围，形成的还原电流在nA级，因此，需要专门的电子放大装置。
阳极原电池型的阳极材料同样要求很高，纯度在99.999%以上。
一般阳极作成圆筒状，其表面积需阴极面积大数十倍，这对极谱型电极容易做到，故它可以做得较小。
溶解氧电极的简明原理型号:GD-100,DO-680P,680P 厂商:HOTEC溶氧(DO)电极的结构原理及溶解氧(DO)电极的使用.溶氧电极:溶氧(DO)是溶解氧(Dissolved Oxygen)的简称,是表征水溶液中氧的浓度的参数溶氧电极是一种基于极谱原理的测定溶解在液体中的氧的电流型电极。
1. 溶氧电极的分类: 测定DO的方法有多种:如化学Winkler法，电极方法，质谱仪等。
这里主要介绍电极方法。
溶氧电极最早是由Clark(1956)发明的。
它是由一透气薄膜复盖的电流型电极。
DO电极可分为两类:原电池(Galvanic)型和极谱(Polargrafic)型。
2. DO电极测定原理:原电池型.一般由贵金属，如白金、金或银构成阴极;由铅构成阳极。
在电解质如KCl或醋酸铅存在下便形成PbCl2或Pb(AcO)2。
原电池型电极无需外加电压。
极谱(Polargrafic)型电极需要外加0.6-0.8V的极化电压。
一般由贵金属，如白金或金构成阴极;由银构成阳极。
极谱型电极需外加一恒定的电压0.7V。
电解质参与了反应，因此，在一定的时间间隔必须补充电解质极谱型DO电极。
极谱型:电极一般寿命较长，但价格较贵。
输出电流相差数量级。
电极响应时间一般为90S。
用来测定Kla或过渡现象似乎较困难。
有些电极的响应可以做到30以下。
3. DO电极结构一般由阴极、阳极、电解质和塑料薄膜构成，阴极一般阴极材料的要求很高，如白金或银度在99.999%以上。
原电池型电极原电池型电极的表面要求平面光滑，其面积大小与还原电流成正比。
一般直径采用5-10mm。
其还原电流在28?时为5-25μA,因此，不用专门的电子放大器便可通过串联一电位直接接到全程5或10 mV的自动电位差记录仪上。
极谱型电极极谱型电极的阴极表面做得很小，一般其直径在1-50μm的范围，形成的还原电流在nA级，因此，需要专门的电子放大装置。
阳极原电池型的阳极材料同样要求很高，纯度在99.999%以上。
