下载文档原格式

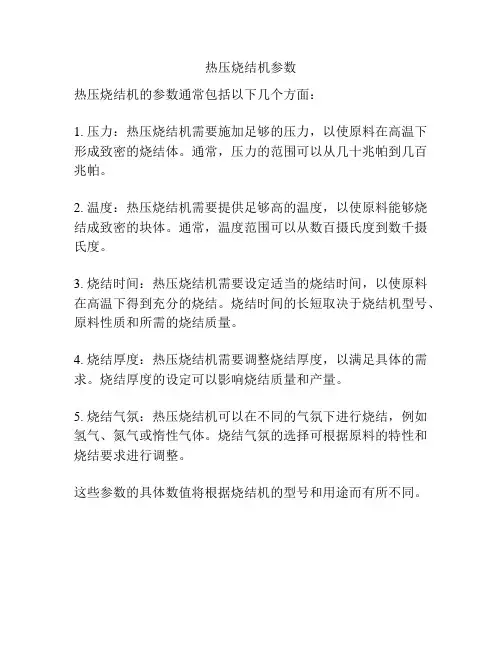

热压烧结机参数
热压烧结机的参数通常包括以下几个方面：
1. 压力：热压烧结机需要施加足够的压力，以使原料在高温下形成致密的烧结体。
通常，压力的范围可以从几十兆帕到几百兆帕。
2. 温度：热压烧结机需要提供足够高的温度，以使原料能够烧结成致密的块体。
通常，温度范围可以从数百摄氏度到数千摄氏度。
3. 烧结时间：热压烧结机需要设定适当的烧结时间，以使原料在高温下得到充分的烧结。
烧结时间的长短取决于烧结机型号、原料性质和所需的烧结质量。
4. 烧结厚度：热压烧结机需要调整烧结厚度，以满足具体的需求。
烧结厚度的设定可以影响烧结质量和产量。
5. 烧结气氛：热压烧结机可以在不同的气氛下进行烧结，例如氢气、氮气或惰性气体。
烧结气氛的选择可根据原料的特性和烧结要求进行调整。
这些参数的具体数值将根据烧结机的型号和用途而有所不同。
热压烧结热压烧结热压烧结（Hot Pressed Sintering）定义：将干燥粉料充填入模型内，再从单轴方向边加压边加热，使成型和烧结同时完成的一种烧结方法。
热压烧结的特点：热压烧结由于加热加压同时进行，粉料处于热塑性状态，有助于颗粒的接触扩散、流动传质过程的进行，因而成型压力仅为冷压的1/10；还能降低烧结温度，缩短烧结时间，从而抵制晶粒长大，得到晶粒细小、致密度高和机械、电学性能良好的产品。
无需添加烧结助剂或成型助剂，可生产超高纯度的陶瓷产品。
热压烧结的缺点是过程及设备复杂，生产控制要求严，模具材料要求高，能源消耗大，生产效率较低，生产成本高。
将热压作为制造制品的手段而加以利用的实例有：氧化铝、铁氧体、碳化硼、氮化硼等工程陶瓷。
热压设备：常用的热压机主要由加热炉、加压装置、模具和测温测压装置组成。
加热炉以电作热源，加热元件有SiC、MoSi或镍铬丝、白金丝、钼丝等。
加压装置要求速度平缓、保压恒定、压力灵活调节，有杠杆式和液压式。
根据材料性质的要求，压力气氛可以是空气也可以是还原气氛或惰性气氛。
模具要求高强度、耐高温、抗氧化且不与热压材料黏结，模具热膨胀系数应与热压材料一致或近似。
根据产品烧结特征可选用热合金钢、石墨、碳化硅、氧化铝、氧化锆、金属陶瓷等。
最广泛使用的是石墨模具。
现以氮化硅为例。
在氮化硅粉末中，加入氧化镁等烧结辅助剂，在1700℃下，施以300公斤/cm2的压力，则可达到致密化。
在这种情况下，因为氮化硅与石墨模型发生反应，其表面生成碳化硅，所以在石墨模型内涂上一层氮化硼，以防止发生反应，并便于脱模。
使用这种脱模剂时，在热压情况下须时时注意。
另外，模型材料与试料的膨胀系数之差在冷却时会产生应力，这一点极为重要。
Si3N4-Y2O3-Al2O3系物质，在热压下也可获得高强度烧结体。
电子商务实训工作总结8篇实现消费者的网上购物、商户之间的网上交易和在线电子支付以及各种商务活动、交易活动、金融活动和相关的综合服务活动的一种新型的商业运营模式。
下面是小编给大家整理的电子商务实训工作总结，仅供参考希望能够帮助到大家。
电子商务实训工作总结1本次实训是在理论学习基础上，通过上机以及利用软件掌握B2B 模式下的电子商务的运作模式和基本流程，从而达到理论与实践相结合，并加强动手能力。
通过不同角色的分配和扮演，以及相互之间的配合与交流，从而认识电子商务的业务流程，系统消化和巩固本专业理论知识实训时间：20_年9月20_年11月实训内容：1、申请电子邮箱;熟悉的了解并掌握电子邮箱申请的全过程，注册一个自己的邮箱。
2、在招聘网上注册招聘信息;通过在招聘网对招聘信息的填写了解招聘网的各个功能以及运作的流程，并对自己的求职意向有所明确。
3、在淘宝网中开设自己的店面;熟悉淘宝网开店的整个过程，掌握每个环节的流程对淘宝有了更深一步的了解，学会了如何才能开设属于自己的店面。
4、注册一个个人的网上银行;了解注册网上银行的主要步骤，学会注册一个个人的网上银行。
5、用一物品进行网上拍卖;了解网上物品进行拍卖的主要步骤及具体流程，学会将一件物品如何放在网上进行拍卖。
实训收获：通过这次电子商务综合技能的实训“理论+实操+讲座+参观+案例”，使我对电子商务有更深一层的了解，对国内外电子商务的发展有了进一步的认识。
使我们了解电子商务企业的组织机构，企业的管理模式，企业的运作模式，企业的行业特点，电子商务企业运作系统的硬件设施和架构，电子商务应用软件系统的基本架构、运行管理维护的特点和流程，电子商务企业的营销模式和营销过程。
这次的实训也让我们更进一步的了解电子商务在当今世界的发展情况。
也对电子商务所涉及的几个模块进行了实际操作，我对原先所学的电子商务的理论知识有了更为深刻的理解。
经过这几周的实训，让我更深层次的理解一整套的电子商务。
陶瓷基复合材料的制备方法—热压烧结法姓名：李丹材料学院学号：2220110378热压烧结又称为加压烧结，是把粉末装在模腔内，在加压的同时使粉末加热到正常烧结温度或更低一些，经过较短时间烧结成致密而均匀的制品。
热压造成颗粒重新排列和塑性流动、晶界滑移、应变诱导孪晶、蠕变以及后阶段体积扩散与重结晶相结合等物质迁移机理。
热压烧结将压力的影响和表面能一起作为烧结驱动力，因此通过热压可以降低陶瓷的烧结温度，提高烧结体的致密度。
与常压烧结相比，热压烧结的特点是在高温下粉末塑性得到改善，变形阻力小，成形能力得到提高，产品密度高，晶粒细小，结合紧密，显微组织优良。
从热力学角度解释，烧结致密化的驱动力主要是固气界面消除所导致的粉末表面积减小和表面自由能的降低，以及能量更低的新的固．固界面的形成所引起的烧结过程中自由能的变化。
在烧结过程中，物质的传递一般以表面张力作为动力，有时外加的压力和其它的物化因素也能起到推到这个进程的作用。
通常物质致密化过程包含流动传质、扩散传质、气相传质以及溶解、沉淀机制等几种机理。
流动传质：是指在表面张力或者外加压力的作用下粒子发生变形、断裂，产生塑性流动，引起物质的流动和颗粒重排。
这种流动传质机制是烧结初期致密化的主要因素。
扩散传质：它是指质点(或空位)借助于浓度梯度推动界面迁移的过程。
扩散过程可以通过物体的表面(或界面)进行，也可以在内部进行，一般认为，空位消失于颗粒表面或界面。
不同的扩散途径对扩散系数的影响很大，一般晶界扩散比较容易进行。
气相传质：即蒸发冷凝机制。
颗粒表面各处的曲率半径是不同的，表面各处蒸汽压的大小也各不相同，质点会从高能表面尖端蒸发，在低能颈部凝聚，这就是气相传质过程。
这个过程并不能消除材料内部的孔隙，对致密化影响不大。
溶解—沉淀机制：此机制是在液相参与的烧结中出现的。
其传质机理与气相传质类似，但其对致密化有较大的影响。
根据Cobble的定义，烧结可以分为三个阶段：烧结初期、烧结中期和烧结末期。
真空热压烧结炉的工作原理真空热压烧结炉的工作原理一、烧结技术的概述烧结技术是一种将粉末材料烧结在一起形成一种固体块材料的方法。
具有优异的材料性能，特别是在高温下、高压下、高真空下等特殊条件下，对于制备高性能材料具有重要的意义。
二、烧结方式的分类烧结方式可以按照压力、温度、气体等因素进行分类。
其中，真空热压烧结是一种非常有效的烧结方式，特别是对于高温、高压的烧结。
三、真空热压烧结炉的概述真空热压烧结炉是一种高温高压下的材料烧结设备。
具有高效、安全、环保等优点，广泛应用于金属材料、硬质合金材料、陶瓷材料等领域。
四、真空热压烧结炉的工作原理真空热压烧结炉主要由加热方式、真空系统、压力系统等组成。
其工作原理是将粉末材料放入高温、高真空下进行急速加热，并在高压下形成固态材料。
五、真空热压烧结炉的加热方式真空热压烧结炉的加热方式主要有辐射加热、感应加热、电阻加热等。
其中，感应加热和电阻加热是最常用的加热方式，它们能够提供高温、高均匀度的加热效果。
六、真空系统的组成与工作原理真空系统主要由真空泵、真空计、泵油等组成。
其中，真空泵可以分为机械泵和分子泵，真空计主要有热电偶真空计和电离真空计等。
真空系统的工作原理是将烧结室内的气体抽出，从而形成高真空环境。
七、压力系统的组成与工作原理压力系统主要由压力传感器、压力表、气瓶等组成。
压力系统的主要作用是在烧结过程中提供高压环境，使得粉末材料在高温、高压下形成固态材料。
八、总结真空热压烧结炉是一种非常有效的烧结方式，特别适合用于高温、高压的烧结。
其工作原理是将粉末材料放入高温、高真空、高压下形成固态材料。
在研发新型材料方面，真空热压烧结炉具有重要的应用价值。

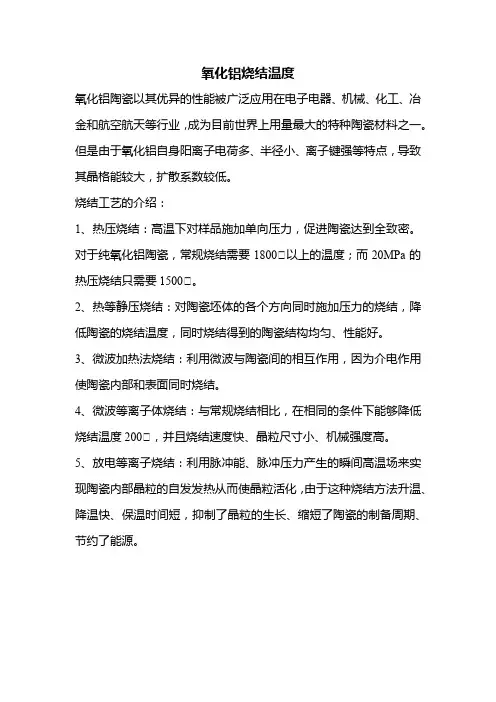

氧化铝烧结温度
氧化铝陶瓷以其优异的性能被广泛应用在电子电器、机械、化工、冶金和航空航天等行业，成为目前世界上用量最大的特种陶瓷材料之一。
但是由于氧化铝自身阳离子电荷多、半径小、离子键强等特点，导致其晶格能较大，扩散系数较低。
烧结工艺的介绍：
1、热压烧结：高温下对样品施加单向压力，促进陶瓷达到全致密。
对于纯氧化铝陶瓷，常规烧结需要1800℃以上的温度；而20MPa的热压烧结只需要1500℃。
2、热等静压烧结：对陶瓷坯体的各个方向同时施加压力的烧结，降低陶瓷的烧结温度，同时烧结得到的陶瓷结构均匀、性能好。
3、微波加热法烧结：利用微波与陶瓷间的相互作用，因为介电作用使陶瓷内部和表面同时烧结。
4、微波等离子体烧结：与常规烧结相比，在相同的条件下能够降低烧结温度200℃，并且烧结速度快、晶粒尺寸小、机械强度高。
5、放电等离子烧结：利用脉冲能、脉冲压力产生的瞬间高温场来实现陶瓷内部晶粒的自发发热从而使晶粒活化，由于这种烧结方法升温、降温快、保温时间短，抑制了晶粒的生长、缩短了陶瓷的制备周期、节约了能源。
热压烧结技术的研究与应用1热压烧结技术发展背景自20世纪70年代中期以来，除北美外，烧结矿一直是国内外高炉的主要原料。
但由于金融危机，钢铁产业的不景气，烧结技术研究发展受到限制。
所幸的是随着人们对产品质量和能源节约的重视，烧结技术再一次焕发出新生。
1826年索波列夫斯基首次利用常温压力烧结的方法得到了白金。
1912年，德国发表了用热压将钨粉和碳化钨粉制造致密件的专利。
从1930年以后，热压更快地发展起来，主要应用于大型硬质合金制品、难熔化合物和现代陶瓷等方面[1，2，5] 。
在这个日新月异的新世纪中，有人大胆的将热压烧结技术与纳米材料、超导材料和复合材料等相联系结合，开创了热压烧结技术的新天地。
2热压烧结技术的原理2.1烧结定义与特点其宏观定义为：粉体原料经过成型、加热到低于熔点的温度，发生固结、气孔率下降、收缩加大、致密度提高、晶粒增大，变成坚硬的烧结体，这个现象称为烧结。
其微观定义为：固态中分子（或原子）的相互吸引，通过加热，质点获得足够的能量，进行迁移使粉末体产生颗粒粘结，增加强度并导致致密化和再结晶的过程称为烧结。
烧结的特点有三点：第一，烧结温度远低于熔点温度下，质点发生迁移、扩散、开始烧结温度在0.3-0.5T m范围内，这样便节省了大量的能源利于环境保护，而且便于制造高熔点物质如钨丝等；第二，同样对于硅酸盐材料，完全烧结温度在0.7-0.8T m；第三，烧结主要是物理过程，但也伴随有固相反应，烧结前后主晶相不变化。
这样便易于控制烧结成品的物象成分。
2.2热压定义与优缺点热压的定义为：热压是指在对置于限定形状的石墨模具中的松散粉末或对粉末压坯加热的同时对其施加单轴压力的烧结过程。
热压的优点：因为热压时粉料处于热塑性状态，形变阻力小，易于塑性流动和致密化，所以，所需的成型压力仅为冷压法的1/10，可以成型大尺寸的A12O3、BeO、BN和TiB2等产品。
由于同时加温、加压，有助于粉末颗粒的接触和扩散、流动等传质过程，降低烧结温度和缩短烧结时间，因而抑制了晶粒的长大。
（１）常压烧结：又称无压烧结。
属于在大气压条件下坯体自由烧结的过程。
在无外加动力下材料开始烧结，温度一般达到材料的熔点０．５－０．８即可。
在此温度下固相烧结能引起足够原子扩散，液相烧结可促使液相形成或由化学反应产生液相促进扩散和粘滞流动的发生。
常压烧结中准确制定烧成曲线至关重要。
合适的升温制度方能保证制品减少开裂与结构缺陷现象，提高成品率。
（２）热压烧结与热等静压烧结：热压烧结指在烧成过程中施加一定的压力（在１０～４０ＭＰａ），促使材料加速流动、重排与致密化。
采用热压烧结方法一般比常压烧结温度低１００ºC左右，主要根据不同制品及有无液相生成而异。
热压烧结采用预成型或将粉料直接装在模内，工艺方法较简单。
该烧结法制品密度高，理论密度可达９９％，制品性能优良。
不过此烧结法不易生产形状复杂制品，烧结生产规模较小，成本高。
作为陶瓷烧结手段，利用来自于表面能的表面应力而达到致密化的常压烧结法虽是一般常用的方法，但是，不依赖于表面应力，而在高温下借助于外压的方法，也是可以采用的。
这就是称为热压法的烧结方法。
广义来说，在加压下进行烧结的方法包括所有这类方法，超高压烧结和热等静压（HIP）烧结也属于这类方法。
不过，一般都作为在高温下施加单轴压力进行烧结的方法来理解。
其基本结构示于图1。
首先，制备粉体试料，置于模型中，在规定温度下加热、加压，获得烧结体。
由于下述原因而采用这种方法：（1）烧结温度降低；（2）烧结速度提高；（3）使难烧结物质达到致密化。
因为能够在颗粒成长或重新结晶不大可能进行的温度范围达到致密化，所以，可获得由微小晶粒构成的高强度、高密度烧结体。
图2所示，是热压对陶瓷致密化影响效果之一例。
将热压作为制造制品的手段而加以利用的实例有：氧化铝、铁氧体、碳化硼、氮化硼等工程陶瓷。
连续热压烧结生产效率高，但设备与模具费用较高，又不利于过高过厚制品的烧制。
热等静压烧结可克服上述弊缺，适合形状复杂制品生产。
（１）常压烧结：又称无压烧结。
属于在大气压条件下坯体自由烧结的过程。
在无外加动力下材料开始烧结，温度一般达到材料的熔点０．５－０．８即可。
在此温度下固相烧结能引起足够原子扩散，液相烧结可促使液相形成或由化学反应产生液相促进扩散和粘滞流动的发生。
常压烧结中准确制定烧成曲线至关重要。
合适的升温制度方能保证制品减少开裂与结构缺陷现象，提高成品率。
（２）热压烧结与热等静压烧结：热压烧结指在烧成过程中施加一定的压力（在１０～４０ＭＰａ），促使材料加速流动、重排与致密化。
采用热压烧结方法一般比常压烧结温度低１００ºC左右，主要根据不同制品及有无液相生成而异。
热压烧结采用预成型或将粉料直接装在模内，工艺方法较简单。
该烧结法制品密度高，理论密度可达９９％，制品性能优良。
不过此烧结法不易生产形状复杂制品，烧结生产规模较小，成本高。
作为陶瓷烧结手段，利用来自于表面能的表面应力而达到致密化的常压烧结法虽是一般常用的方法，但是，不依赖于表面应力，而在高温下借助于外压的方法，也是可以采用的。
这就是称为热压法的烧结方法。
广义来说，在加压下进行烧结的方法包括所有这类方法，超高压烧结和热等静压（HIP）烧结也属于这类方法。
不过，一般都作为在高温下施加单轴压力进行烧结的方法来理解。
其基本结构示于图1。
首先，制备粉体试料，置于模型中，在规定温度下加热、加压，获得烧结体。
由于下述原因而采用这种方法：（1）烧结温度降低；（2）烧结速度提高；（3）使难烧结物质达到致密化。
因为能够在颗粒成长或重新结晶不大可能进行的温度范围达到致密化，所以，可获得由微小晶粒构成的高强度、高密度烧结体。
图2所示，是热压对陶瓷致密化影响效果之一例。
将热压作为制造制品的手段而加以利用的实例有：氧化铝、铁氧体、碳化硼、氮化硼等工程陶瓷。
连续热压烧结生产效率高，但设备与模具费用较高，又不利于过高过厚制品的烧制。
热等静压烧结可克服上述弊缺，适合形状复杂制品生产。
无压烧结热压烧结全文共四篇示例，供读者参考第一篇示例：无压烧结和热压烧结是两种常见的粉末冶金加工工艺，它们在生产中起着非常重要的作用。
无压烧结是通过在适当的温度下将金属粉末进行加热，使其颗粒间通过表面扩散相互结合而形成的一种成型工艺。
而热压烧结则是在高温高压下将金属粉末进行加热压制，使得颗粒之间通过原子扩散结合，形成高密度、高性能的成型产品。
在本文中，将分别详细介绍无压烧结与热压烧结的工艺原理、应用领域以及优缺点等方面的内容。
无压烧结工艺是一种非常普遍的粉末冶金加工技术，其原理主要是通过将金属粉末在适当的温度下进行加热，使其表面原子扩散，颗粒之间发生结合从而实现成型。
无压烧结工艺具有简单、成本低、易操作等特点，可以实现对多种金属材料的成型加工。
该工艺适用于生产复杂形状、高精密度、高强度要求的金属零件，如汽车零部件、航空航天零件、工具等领域。
与无压烧结相比，热压烧结工艺在加工过程中施加了高温高压的条件，可以有效提高产品的密度和力学性能。
在热压烧结过程中，金属粉末在高温高压的环境下发生塑性变形，颗粒之间形成更加密实的结合，从而提高了成型产品的密度和强度。
热压烧结工艺适用于生产高性能、高强度、高硬度的金属制品，如刀具、锻模、齿轮等领域。
虽然无压烧结和热压烧结工艺在材料加工中具有各自的优势，但是也存在一定的局限性。
无压烧结工艺制品密度较低，强度和硬度较差，因此不适用于要求高强度和高硬度的产品；而热压烧结工艺虽然能够提高产品的密度和力学性能，但是其工艺复杂、设备成本高、能耗大，不适用于生产对工艺要求较低的产品。
无压烧结和热压烧结是两种常见的粉末冶金加工工艺，它们分别适用于不同的生产领域和要求。
在实际生产中，应根据产品的具体要求和特性选择合适的成型工艺，以确保生产效率和产品质量。
还需要不断研究和创新，推动无压烧结和热压烧结工艺的发展，为粉末冶金产业的持续发展提供技术支持。
【2000字】第二篇示例：无压烧结和热压烧结是两种常见的粉末冶金工艺，用于制备各种金属和非金属材料。
热压烧结法热压烧结法是一种常见的金属加工方法，其主要应用于制造高性能和复杂形状的金属零件。
该方法主要过程包括将金属粉末压缩成零件形状，并在高温高压下进行烧结，以形成密实的结构。
本文将详细介绍热压烧结法的原理、工艺和应用。
一、原理热压烧结法是利用金属粉末的高度可塑性和可压性，将其压缩成所需形状，然后在高温高压下进行烧结成型的工艺方法。
其主要原理如下：1.金属粉末制备：首先选择适合的金属材料，并将其加工成粉末形态。
这些粉末可以根据需要进行混合，并添加一些其他材料，以提高其特定的性能和机械性能。
2.模具设计：根据需要设计模具，并根据所需特定形状的要求加工成相应形状。
3.粉末压缩：将所需的金属粉末注入模具中，并采用适当的压力进行压缩，以形成零件的形状。
4.烧结：将压缩后的零件在高温（通常在金属的熔点以上）和高压（通常为400至2000 Mpa）下进行烧结，以使金属粉末熔化并结合成密实的结构。
5.机械加工：如果需要，可以根据需要进行连续机械加工，以达到所需的形状和表面质量。
二、工艺热压烧结工艺大致可分为以下几个步骤：1.粉末制备：首先需要选定所需的金属材料，并将其加工成细粉末。
2.粉末混合：如果需要，将可以对金属粉末进行混合，以形成更符合要求的材料。
5.后处理：根据需要，在零件表面进行机加工处理，并对其进行必要的热处理或表面处理，以达到所需的性能和质量要求。
三、应用热压烧结法广泛应用于电子、通讯、航天、汽车等领域中制造高性能和复杂形状的金属零件。
其主要应用包括以下领域：1.电子配件：热压烧结法可制造出高质量的金属配件，用于电子设备中的连接器、接插件、外壳等。
2.机械维修：热压烧结法可制造出各种高质量的机械零件和组件，如车轴、机轴、机座等。
3.航空航天：热压烧结法可制造出高性能的航空航天零件，如轴、轴承、齿轮等。
4.汽车零部件：热压烧结法可用于制造汽车零部件，如发动机零件、齿轮、齿轮轴、卡盘、离合器压盘等。
电流辅助热压烧结技术的主要特点和优势如下：
1. 快速加热：电流的热效应可以迅速提升烧结材料的温度，从而大大缩短烧结时间，提高生产效率。
2. 温度控制：通过调节电流的大小，可以精确控制烧结过程中的温度，这对于一些对温度敏感的材料来说尤为重要。
3. 微观结构优化：快速烧结可以在较低的温度下实现高致密度，从而可能获得更好的微观结构和性能。
4. 节能：与传统的长时间高温烧结相比，电流辅助热压烧结可以在更低的温度和更短的时间内完成，从而节省能源。
5. 适用性广：这种技术适用于多种材料的烧结，特别是那些对温度和时间敏感的材料。
电流辅助热压烧结技术的基本原理是通过电流通过材料时产生的电阻热来加热，这可以是直流电流或交流电流。
在实际操作中，通常需要一个闭合的电路，通过外部电源提供电流，烧结模具和材料成为电路的一部分。
电流通过材料时，由于电阻的存在，材料内部产生热量，从而达到烧结的目的。
为了实现最佳的烧结效果，电流辅助热压烧结技术需要精确的工艺参数控制，包括电流大小、温度、压力以及烧结时间等。
