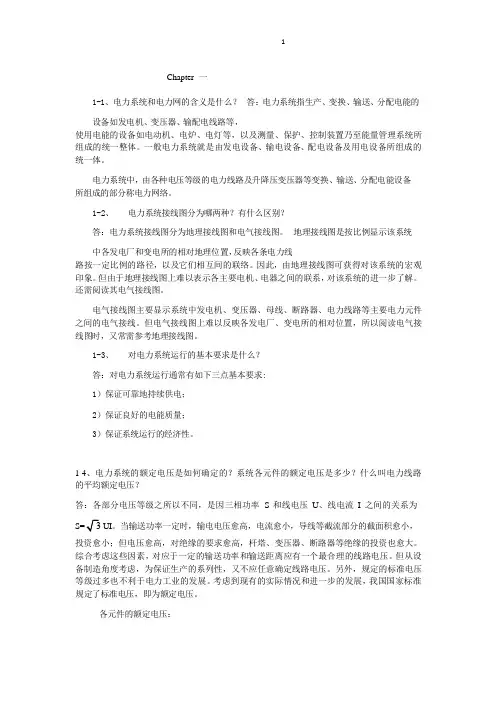

Chapter 一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。
电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。
地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。
1-3、对电力系统运行的基本要求是什么？答：对电力系统运行通常有如下三点基本要求:1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。
1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率S 和线电压U、线电流I 之间的关系为S= 3 UI。
当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。
另外，规定的标准电压等级过多也不利于电力工业的发展。

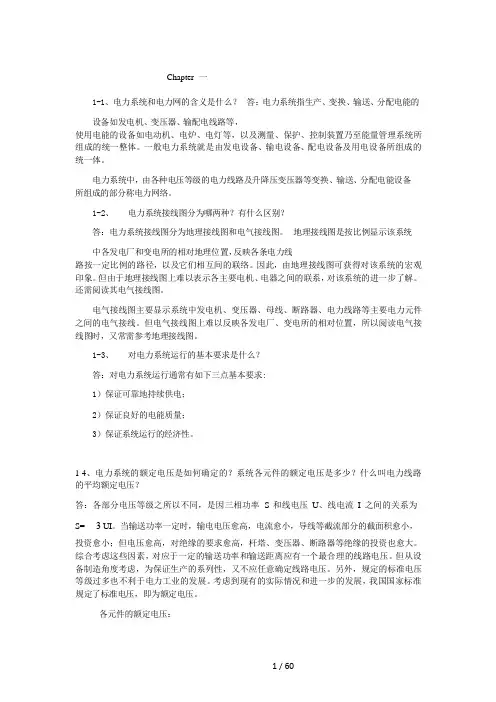

Chapter 一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。
电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。
地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。
1-3、对电力系统运行的基本要求是什么？答：对电力系统运行通常有如下三点基本要求:1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。
1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率S 和线电压U、线电流I 之间的关系为UI。
当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。
另外，规定的标准电压等级过多也不利于电力工业的发展。
（完整版）电⼒系统分析答案（吴俊勇）（已修订）第⼀章电⼒系统的基础概念1-1 解:(1) 电⼒系统是由发电⼚、输电⽹、配电⽹和电⼒负荷组成的，包括了发电、输电、配电和⽤电的全过程。
(2) 发电⼚的功能是将⾃然界的⼀次能源通过发电动⼒装置（主要包括锅炉、汽轮机、发电机及电⼚辅助⽣产系统等）转化成电能，是电⼒系统的能量来源。
110kV 及以上的电⼒⽹称输电⽹，主要功能是将⼤量的电能从发电⼚远距离传输到负荷中⼼，并保证系统安全、稳定和经济地运⾏。
35kV 及以下的电⼒⽹称为配电⽹，主要功能是向终端⽤户配送满⾜⼀定电能质量要求和供电可靠性要求的电能。
电⼒负荷是电⼒系统中的能量流向和被消费的环节，电⼒负荷通过各种设备再转换成动⼒、热、光等不同形式的能量，为地区经济和⼈民⽣活服务。
1-2解：(1) 电⼒系统的运⾏有以下特点：电能不能⼤量储存；过渡过程⾮常迅速；电能⽣产与国民经济各部门和⼈民⽣活关系密切。
(2) 对电⼒系统的基本要求有：保证供电的可靠性保证供电的电能质量保证电⼒系统运⾏的经济性满⾜节能与环保的要求1-3 解: （核⼼内容：P4 表1-1 P5 图1-2） (1) 发电机及各变压器⾼、低压绕组的额定电压：发电机：G ： ()kV kV5.10%5110=+? 变压器：T1:()()kV kV V N T 5.10%511011=+?=kV kV V N T 242%)101(220)2(1=+?=变压器：T2:kV V N T 220)1(2=kV kV V N T 121%)101(110)2(2=+?=kV kV V N T 5.38%)101(35)3(2=+?=变压器：T3:kV V N T 35)1(3=kV kV V N T 6.6%)101(6)2(3=+?=若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为：kV V N T 35)1(3=()()kV kV V N T 3.6%51623=+?=标号注意：1、单位 2、下脚标写法 (2) 低压侧的额定电压⾼压侧的额定电压变压器的额定变⽐=：T1：5.10242)1(1)2(11==N T N T N V V K T2：121220)2(2)1(2)21(2==-N T N T N T V V K 5.38220)3(2)1(2)31(2==-N T N T N T V V K 2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变⽐可记为：5.38/121/220T3：6.635)2(3)1(33==N T N T N V V K 或 3(1)33(2)356.3T N N T N V K V ==变⽐注意：1、顺序为⾼/中/低 2、不必计算结果 (3) 1T 变压器运⾏于%5+抽头时：T1(2))1T1(1)V 242(15%)254V 10.510.5T K ?+=== 2T 变压器运⾏于主抽头，变压器的实际变⽐等于额定变⽐，即5.381212203T 变压器运⾏于%5.2-抽头：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ?-===或：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ?-===1-4 解：（核⼼内容：P4 表1-1 P5 图1-2）(1) 发电机、电动机及变压器⾼、中、低压绕组的额定电压：发电机G ：13.8kv注意：特殊发电机电压：13.8、15.75、18Kv 不⽤提⾼5%，直接为13.8、15.75、18Kv 。

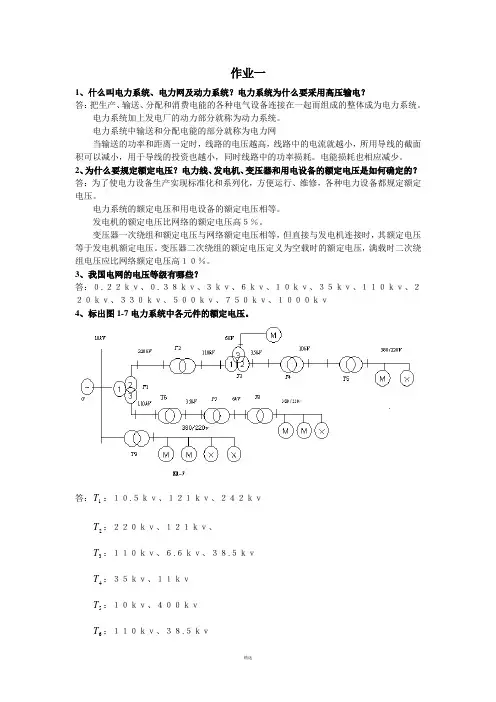

作业一1、什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？答：把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体成为电力系统。
电力系统加上发电厂的动力部分就称为动力系统。
电力系统中输送和分配电能的部分就称为电力网当输送的功率和距离一定时，线路的电压越高，线路中的电流就越小，所用导线的截面积可以减小，用于导线的投资也越小，同时线路中的功率损耗。
电能损耗也相应减少。
2、为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？答：为了使电力设备生产实现标准化和系列化，方便运行、维修，各种电力设备都规定额定电压。
电力系统的额定电压和用电设备的额定电压相等。
发电机的额定电压比网络的额定电压高５％。
变压器一次绕组和额定电压与网络额定电压相等，但直接与发电机连接时，其额定电压等于发电机额定电压。
变压器二次绕组的额定电压定义为空载时的额定电压，满载时二次绕组电压应比网络额定电压高１０％。
3、我国电网的电压等级有哪些？答：０.２２ｋｖ、０.３８ｋｖ、３ｋｖ、６ｋｖ、１０ｋｖ、３５ｋｖ、１１０ｋｖ、２２０ｋｖ、３３０ｋｖ、５００ｋｖ、７５０ｋｖ、１０００ｋｖ4、标出图1-7电力系统中各元件的额定电压。
T：１０.５ｋｖ、１２１ｋｖ、２４２ｋｖ答：1T：２２０ｋｖ、１２１ｋｖ、2T：１１０ｋｖ、６.６ｋｖ、３８.５ｋｖ3T：３５ｋｖ、１１ｋｖ4T：１０ｋｖ、４００ｋｖ5T：１１０ｋｖ、３８.５ｋｖ67T ：３５ｋｖ、６６ｋｖ 8T ：６ｋｖ、４００ｋｖ 9T ：１０.５ｋｖ、４００ｋｖ作业二1、一条110kV 、80km 的单回输电线路，导线型号为LGJ-150，水平排列，其线间距离为4m ，导线的计算外径为17mm,求输电线路在40°C 的参数，并画出等值电路。
解：对LGJ-150型号导线经查表得，直径d=17mm,2m m5.31Ω=ρ。
于是有：半径r=17/2=8.5mm ，mm m D D D D ca bc ab 504004.5424433m ==⨯⨯⨯== 单位长度的电阻：2031.5r 0.21(/)150km sρ===Ω()()()140201200.21*10.003640200.225/r r r t km α==+-=+-=Ω⎡⎤⎡⎤⎣⎦⎣⎦单位长度的电抗为m 150400.144510.01570.144510.01570.416(/)8.5D x lglg km r =+=+=Ω 单位长度的电纳为()66617.587.58b *10*10 2.73*10/5040lg lg 8.5mS km D r---=== 集中参数为()1r 0.0225*8018R l ===Ω ()1x 0.416*8033.3X l ===Ω()641b 2.73*10*80 2.18*10B l S --=== ()41.09*102BS -= 等值电路如图1所示1833.3j +Ω4S-2、有一回500kV 架空线路，采用型号为LGJQ-4*400的分裂导线，长度为250km 。

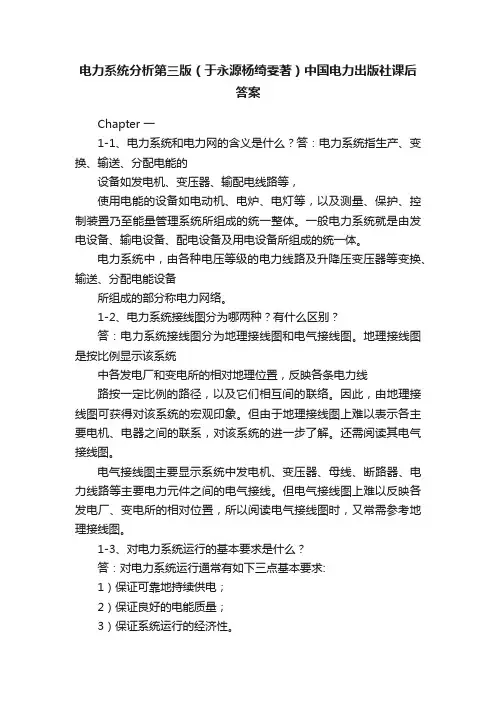

Chapter 一1-1、电力系统与电力网的含义就是什么？答:电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等,使用电能的设备如电动机、电炉、电灯等,以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。
电力系统中,由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答:电力系统接线图分为地理接线图与电气接线图。
地理接线图就是按比例显示该系统中各发电厂与变电所的相对地理位置,反映各条电力线路按一定比例的路径,以及它们相互间的联络。
因此,由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系,对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置,所以阅读电气接线图时,又常需参考地理接线图。
1-3、对电力系统运行的基本要求就是什么？答:对电力系统运行通常有如下三点基本要求: 1)保证可靠地持续供电;2)保证良好的电能质量;3)保证系统运行的经济性。
1-4、电力系统的额定电压就是如何确定的？系统各元件的额定电压就是多少？什么叫电力线路的平均额定电压？答:各部分电压等级之所以不同,就是因三相功率S 与线电压U、线电流I 之间的关系为S= 3 UI。
当输送功率一定时,输电电压愈高,电流愈小,导线等截流部分的截面积愈小,投资愈小;但电压愈高,对绝缘的要求愈高,杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素,对应于一定的输送功率与输送距离应有一个最合理的线路电压。
但从设备制造角度考虑,为保证生产的系列性,又不应任意确定线路电压。
另外,规定的标准电压等级过多也不利于电力工业的发展。

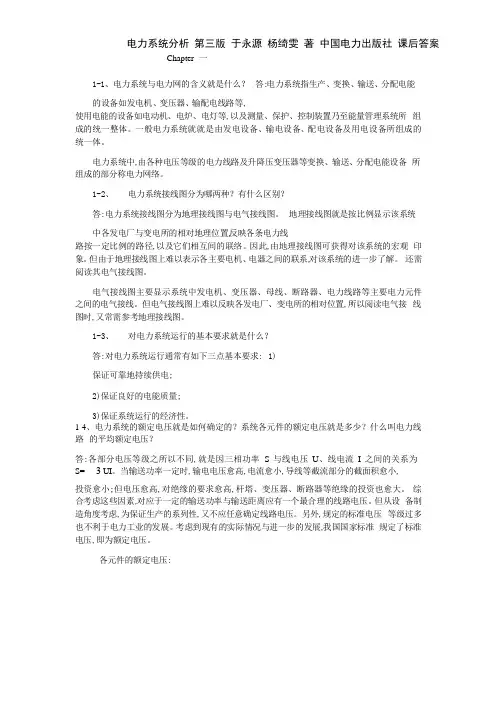

电力系统分析第三版（于永源杨绮雯著）中国电力出版社课后答案Chapter 一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。
电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。
地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。
1-3、对电力系统运行的基本要求是什么？答：对电力系统运行通常有如下三点基本要求:1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。
1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率S 和线电压U、线电流I 之间的关系为S= 3 UI。
当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。

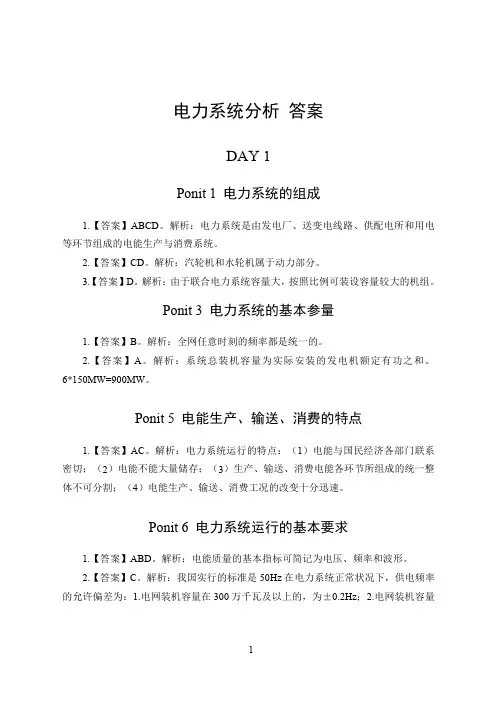

电力系统分析答案DAY1Ponit1电力系统的组成1.【答案】ABCD。
解析：电力系统是由发电厂、送变电线路、供配电所和用电等环节组成的电能生产与消费系统。
2.【答案】CD。
解析：汽轮机和水轮机属于动力部分。
3.【答案】D。
解析：由于联合电力系统容量大，按照比例可装设容量较大的机组。
Ponit3电力系统的基本参量1.【答案】B。
解析：全网任意时刻的频率都是统一的。
2.【答案】A。
解析：系统总装机容量为实际安装的发电机额定有功之和。
6*150MW=900MW。
Ponit5电能生产、输送、消费的特点1.【答案】AC。
解析：电力系统运行的特点：（1）电能与国民经济各部门联系密切；（2）电能不能大量储存；（3）生产、输送、消费电能各环节所组成的统一整体不可分割；（4）电能生产、输送、消费工况的改变十分迅速。
Ponit6电力系统运行的基本要求1.【答案】ABD。
解析：电能质量的基本指标可简记为电压、频率和波形。
2.【答案】C。
解析：我国实行的标准是50Hz在电力系统正常状况下，供电频率的允许偏差为：1.电网装机容量在300万千瓦及以上的，为±0.2Hz；2.电网装机容量在300万千瓦以下的，为±0.5Hz。
如无特殊说明，我国给定的允许频率偏差是±0.2~0.5Hz。
3.【答案】A。
解析：建设投资、占地面积并不是衡量经济性的指标。
Ponit7电力系统的电压等级1.【答案】D。
解析：我国的电力网额定电压等级有：0.22，0.38，3，6，10，35，60，110，220，330，500（kV）。
2.【答案】B。
解析：发电机端口电压是额定电压的1.05倍。
3.【答案】C。
解析：连接线路的降压变压器一次侧电压即为线路电压。
降压变压器二次侧经过输电线路连接负荷（用电设备），变压器二次侧额定电压取比线路额定电压高10%，因此额定变比为220/121kV。
4.【答案】B。
解析：双绕组变压器的高压侧绕组和三绕组变压器的高、中压侧绕组都设有几个分接头供选择使用。

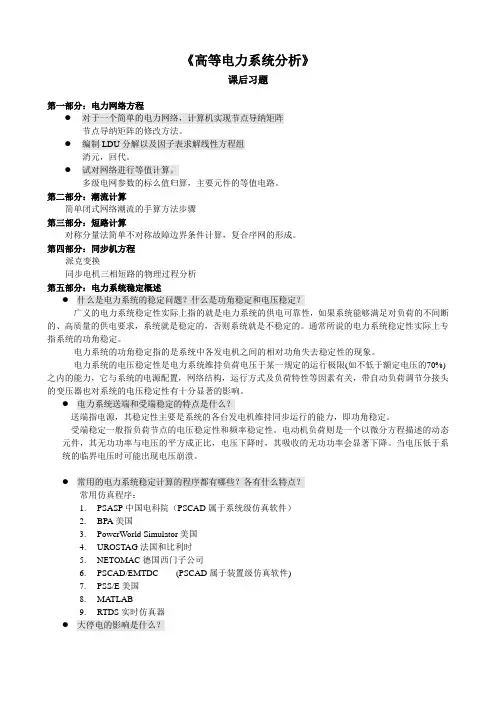

《高等电力系统分析》课后习题第一部分：电力网络方程●对于一个简单的电力网络，计算机实现节点导纳矩阵节点导纳矩阵的修改方法。
●编制LDU分解以及因子表求解线性方程组消元，回代。
●试对网络进行等值计算。
多级电网参数的标么值归算，主要元件的等值电路。
第二部分：潮流计算简单闭式网络潮流的手算方法步骤第三部分：短路计算对称分量法简单不对称故障边界条件计算，复合序网的形成。
第四部分：同步机方程派克变换同步电机三相短路的物理过程分析第五部分：电力系统稳定概述●什么是电力系统的稳定问题？什么是功角稳定和电压稳定？广义的电力系统稳定性实际上指的就是电力系统的供电可靠性，如果系统能够满足对负荷的不间断的、高质量的供电要求，系统就是稳定的，否则系统就是不稳定的。
通常所说的电力系统稳定性实际上专指系统的功角稳定。
电力系统的功角稳定指的是系统中各发电机之间的相对功角失去稳定性的现象。
电力系统的电压稳定性是电力系统维持负荷电压于某一规定的运行极限(如不低于额定电压的70%)之内的能力，它与系统的电源配置，网络结构，运行方式及负荷特性等因素有关，带自动负荷调节分接头的变压器也对系统的电压稳定性有十分显著的影响。
●电力系统送端和受端稳定的特点是什么？送端指电源，其稳定性主要是系统的各台发电机维持同步运行的能力，即功角稳定。
受端稳定一般指负荷节点的电压稳定性和频率稳定性。
电动机负荷则是一个以微分方程描述的动态元件，其无功功率与电压的平方成正比，电压下降时，其吸收的无功功率会显著下降。
当电压低于系统的临界电压时可能出现电压崩溃。
●常用的电力系统稳定计算的程序都有哪些？各有什么特点？常用仿真程序：1.PSASP中国电科院（PSCAD属于系统级仿真软件）2.BPA美国3.PowerWorld Simulator美国4.UROSTAG法国和比利时OMAC德国西门子公司6.PSCAD/EMTDC (PSCAD属于装置级仿真软件)7.PSS/E美国8.MATLAB9.RTDS实时仿真器●大停电的影响是什么？● 什么是电力系统的三道防线？1. 第一道防线：继电保护速断2. 第二道防线：切机、快关、电气制动、快速励磁调节等3. 第三道防线：低频减载甩负荷、解列● 简述提高电力系统静态稳定和暂态稳定的主要措施有哪些？静态稳定：1. 采用自动励磁调节装置；2. 采用分裂导线；3. 提高线路的额定电压等级；4. 改善系统结构、减小电气距离；5. 采用串联补偿设备；6. 采用并联补偿设备。
电力系统分析答案DAY1Ponit1电力系统的组成1.【答案】ABCD。
解析：电力系统是由发电厂、送变电线路、供配电所和用电等环节组成的电能生产与消费系统。
2.【答案】CD。
解析：汽轮机和水轮机属于动力部分。
3.【答案】D。
解析：由于联合电力系统容量大，按照比例可装设容量较大的机组。
Ponit3电力系统的基本参量1.【答案】B。
解析：全网任意时刻的频率都是统一的。
2.【答案】A。
解析：系统总装机容量为实际安装的发电机额定有功之和。
6*150MW=900MW。
Ponit5电能生产、输送、消费的特点1.【答案】AC。
解析：电力系统运行的特点：（1）电能与国民经济各部门联系密切；（2）电能不能大量储存；（3）生产、输送、消费电能各环节所组成的统一整体不可分割；（4）电能生产、输送、消费工况的改变十分迅速。
Ponit6电力系统运行的基本要求1.【答案】ABD。
解析：电能质量的基本指标可简记为电压、频率和波形。
2.【答案】C。
解析：我国实行的标准是50Hz在电力系统正常状况下，供电频率的允许偏差为：1.电网装机容量在300万千瓦及以上的，为±0.2Hz；2.电网装机容量在300万千瓦以下的，为±0.5Hz。
如无特殊说明，我国给定的允许频率偏差是±0.2~0.5Hz。
3.【答案】A。
解析：建设投资、占地面积并不是衡量经济性的指标。
Ponit7电力系统的电压等级1.【答案】D。
解析：我国的电力网额定电压等级有：0.22，0.38，3，6，10，35，60，110，220，330，500（kV）。
2.【答案】B。
解析：发电机端口电压是额定电压的1.05倍。
3.【答案】C。
解析：连接线路的降压变压器一次侧电压即为线路电压。
降压变压器二次侧经过输电线路连接负荷（用电设备），变压器二次侧额定电压取比线路额定电压高10%，因此额定变比为220/121kV。
4.【答案】B。
解析：双绕组变压器的高压侧绕组和三绕组变压器的高、中压侧绕组都设有几个分接头供选择使用。

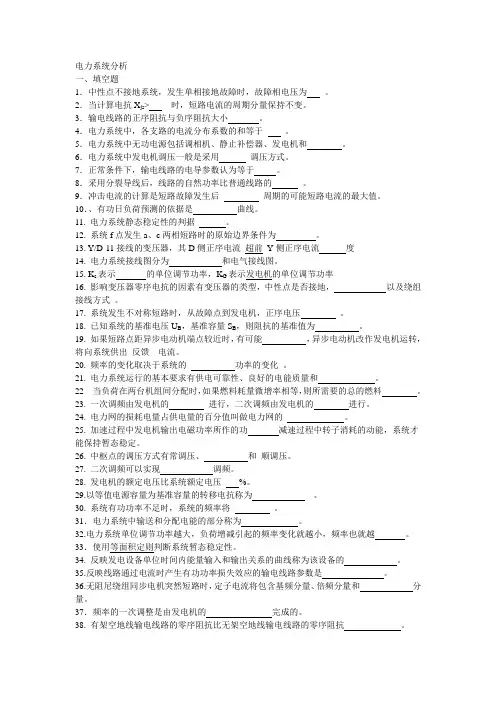

电力系统分析一、填空题1．中性点不接地系统，发生单相接地故障时，故障相电压为。
2．当计算电抗X js> 时，短路电流的周期分量保持不变。
3．输电线路的正序阻抗与负序阻抗大小。
4．电力系统中，各支路的电流分布系数的和等于。
5．电力系统中无功电源包括调相机、静止补偿器、发电机和。
6．电力系统中发电机调压一般是采用调压方式。
7．正常条件下，输电线路的电导参数认为等于。
8．采用分裂导线后，线路的自然功率比普通线路的。
9．冲击电流的计算是短路故障发生后周期的可能短路电流的最大值。
10．、有功日负荷预测的依据是曲线。
11. 电力系统静态稳定性的判据。
12. 系统f点发生a、c两相短路时的原始边界条件为。
13. Y/D-11接线的变压器，其D侧正序电流超前Y侧正序电流度14. 电力系统接线图分为和电气接线图。
15. K s表示的单位调节功率，K G表示发电机的单位调节功率16. 影响变压器零序电抗的因素有变压器的类型，中性点是否接地，以及绕组接线方式。
17. 系统发生不对称短路时，从故障点到发电机，正序电压。
18. 已知系统的基准电压U B，基准容量S B，则阻抗的基准值为。
19. 如果短路点距异步电动机端点较近时，有可能，异步电动机改作发电机运转，将向系统供出反馈电流。
20. 频率的变化取决于系统的功率的变化。
21. 电力系统运行的基本要求有供电可靠性、良好的电能质量和。
22 当负荷在两台机组间分配时，如果燃料耗量微增率相等，则所需要的总的燃料。
23. 一次调频由发电机的进行，二次调频由发电机的进行。
24. 电力网的损耗电量占供电量的百分值叫做电力网的。
25. 加速过程中发电机输出电磁功率所作的功减速过程中转子消耗的动能，系统才能保持暂态稳定。
26. 中枢点的调压方式有常调压、和顺调压。
27. 二次调频可以实现调频。
28. 发电机的额定电压比系统额定电压%。
29.以等值电源容量为基准容量的转移电抗称为。
