京沪高铁LTE专网F、D频段volte测试对比报告

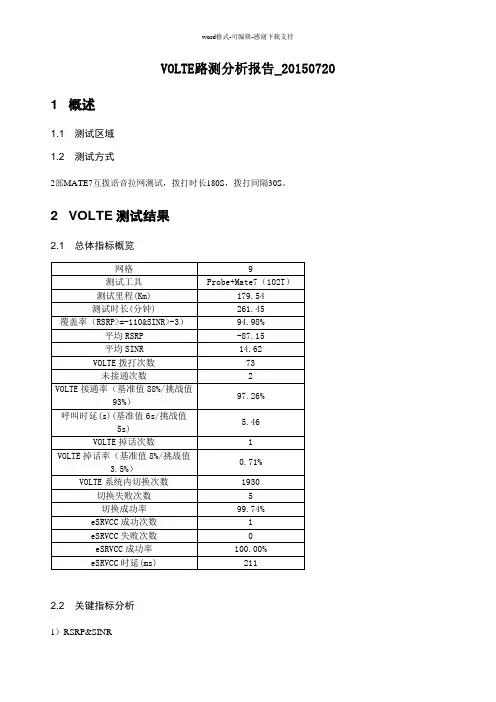

VOLTE路测分析报告_20150720 1 概述1.1 测试区域1.2 测试方式2部MATE7互拨语音拉网测试，拨打时长180S，拨打间隔30S。

2 VOLTE测试结果2.1 总体指标概览2.2 关键指标分析1）RSRP&SINR2) MOS评分3 重点问题分析3.1 VOLTE呼叫建立失败问题本轮网格9拉网测试中，主叫VOLTE呼叫建立失败2次，被叫VOLTE呼叫建立失败1次，问题点分布如下所示。

3.1.1 EPC不发QCI建立导致未接通问题分析：车辆沿下贝岭大道由西向东行驶时，主叫UE终端在12:59:53.955占用东莞下岭贝商业街F-HLW-3起呼，RSRP=-84.50dBm，SINR=14dB，无线环境良好，但主叫在层3消息qci1已建立，最后转CSFB，导致接入失败。

在SIP消息上，主叫发INVITE 消息1s后，网络侧向主叫下发invite消息，3s后网络侧向主叫发送503service unavailable，主叫呼叫建立失败。

解决方案：1、需要EPC定位不下发QCI1建立请求的原因2、待复测时跟踪epc信令复测验证：3.1.2 EPC不发QCI建立导致未接通问题分析：车辆沿横东一路由东往西行驶时，主叫UE终端占用东莞富康新街D-HLH-102小区13：58:27:549起呼，起呼时RSRP=-100.38dBm，SINR=14dB，呼叫过程中主叫未收到QCI1的建立请求，2s后网络侧向主叫下发BYE：408 request timeout，网络侧没有响应，从SIP消息上看，主叫发送invite消息后网络侧没有向主叫发送update建立QCI1，最终主叫显示VoLTE的呼叫建立失败。

解决方案：1、epc未给主叫下发qci1建立请求，需要epc核查原因复测验证：3.1.3 被叫QCI=1承载未建立导致未接通问题分析：车辆沿长岭二街由由南向北行驶时，被叫UE占用东莞华诚实业D-HLH-2（PCI=394）小区，RSRP=-86.88dBm，SINR=-10dB，邻区里东莞霞边D-HLH-2（PCI=40）小区RSRP=-86.63dBm，该路段存在MOD3干扰。

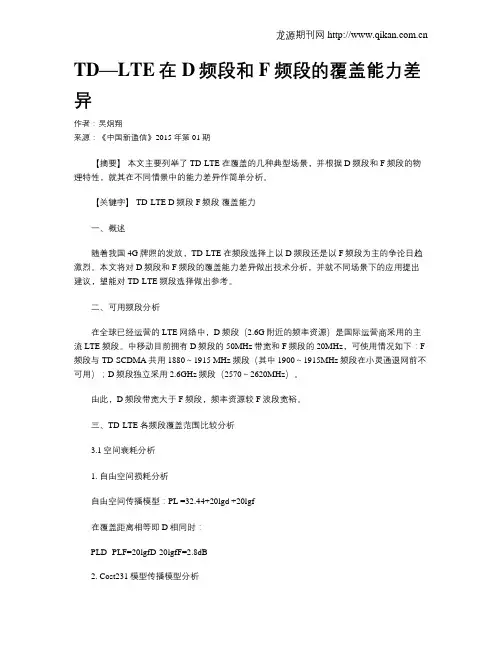

TD—LTE在D频段和F频段的覆盖能力差异作者：吴炯翔来源：《中国新通信》2015年第01期【摘要】本文主要列举了TD-LTE在覆盖的几种典型场景，并根据D频段和F频段的物理特性，就其在不同情景中的能力差异作简单分析。

【关键字】 TD-LTE D频段 F频段覆盖能力一、概述随着我国4G牌照的发放，TD-LTE在频段选择上以D频段还是以F频段为主的争论日趋激烈。

本文将对D频段和F频段的覆盖能力差异做出技术分析，并就不同场景下的应用提出建议，望能对TD-LTE频段选择做出参考。

二、可用频段分析在全球已经运营的LTE网络中，D频段（2.6G附近的频率资源）是国际运营商采用的主流LTE频段。

中移动目前拥有D频段的50MHz带宽和F频段的20MHz，可使用情况如下：F 频段与TD-SCDMA共用1880～1915 MHz频段（其中1900～1915MHz频段在小灵通退网前不可用）；D频段独立采用2.6GHz频段（2570～2620MHz）。

由此，D频段带宽大于F频段，频率资源较F波段宽裕。

三、TD-LTE各频段覆盖范围比较分析3.1空间衰耗分析1. 自由空间损耗分析自由空间传播模型：PL =32.44+20lgd +20lgf在覆盖距离相等即D相同时：PLD- PLF=20lgfD-20lgfF=2.8dB2. Cost231模型传播模型分析对于密集城区场景，PL=46.3+33.9*lgf-13.82*lg（HBS）+（44.9-6.55*lg（HBS））*lgd-a（HSS）+CmPLD- PLF=5.4dB综上所述，F频段由于频率低、波长长，其空间损耗小于D频段、覆盖范围比D频段有优势。

其覆盖半径约为D 频段1.64 倍，按覆盖相同面积原则进行折算，F频段需要站点数仅为D 频段站点数的43%。

[1]3.2绕射、穿透衰耗分析1. 绕射衰耗分析根据中国移动对D频段及F频段对比测试数据：在路径上有高大建筑阻挡时，F频段的绕射衰落相比D频段覆盖电平强5dB左右，对应吞吐率提升10Mbit/s左右。

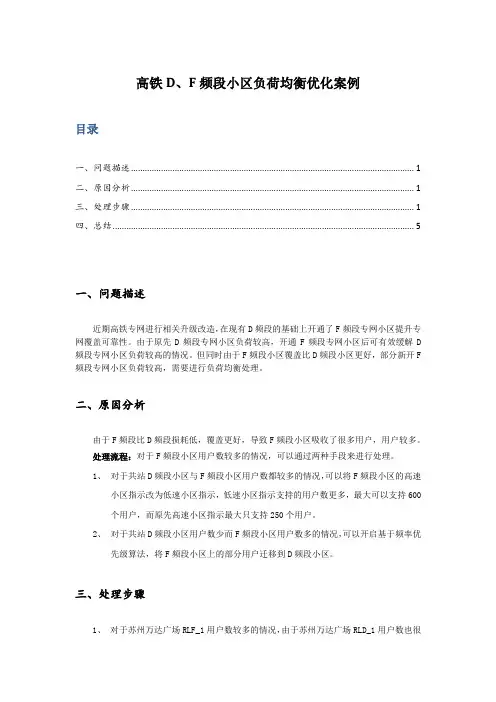

高铁D、F频段小区负荷均衡优化案例目录一、问题描述 (1)二、原因分析 (1)三、处理步骤 (1)四、总结 (5)一、问题描述近期高铁专网进行相关升级改造，在现有D频段的基础上开通了F频段专网小区提升专网覆盖可靠性。

由于原先D频段专网小区负荷较高，开通F频段专网小区后可有效缓解D 频段专网小区负荷较高的情况。

但同时由于F频段小区覆盖比D频段小区更好，部分新开F 频段专网小区负荷较高，需要进行负荷均衡处理。

二、原因分析由于F频段比D频段损耗低，覆盖更好，导致F频段小区吸收了很多用户，用户较多。

处理流程：对于F频段小区用户数较多的情况，可以通过两种手段来进行处理。

1、对于共站D频段小区与F频段小区用户数都较多的情况，可以将F频段小区的高速小区指示改为低速小区指示，低速小区指示支持的用户数更多，最大可以支持600个用户，而原先高速小区指示最大只支持250个用户。

2、对于共站D频段小区用户数少而F频段小区用户数多的情况，可以开启基于频率优先级算法，将F频段小区上的部分用户迁移到D频段小区。

三、处理步骤1、对于苏州万达广场RLF_1用户数较多的情况，由于苏州万达广场RLD_1用户数也很多，所以将苏州万达广场RLF_1的高速小区指示改为低速小区指示。

修改前苏州万达广场RLD_1用户数修改前苏州万达广场RLF_1用户数通过上图可以看出，苏州万达广场RLF_1上午10:00-11:00最大激活用户数接近250个，已接近极限。

当接入用户数超过250个，超出250个的用户将无法发起业务，严重影响用户感知。

所以需要将其高速小区指示改为低速小区指示。

修改后苏州万达广场RLD_1用户数修改后苏州万达广场RLF_1用户数通过上面四幅图可以看出，将苏州万达广场RLF_1的高速小区指示改为低速小区指示后，苏州万达广场RLD_1用户数变化不大，而苏州万达广场RLF_1得用户数明显增多，说明修改后可支持的用户数更多。

2、对于新申唯RLF_2用户数较多的情况，由于新申唯RLD_2用户数不多，可开启频率优先级算法，将新申唯RLF_2上的用户迁移一部分到新申唯RLD_2上。

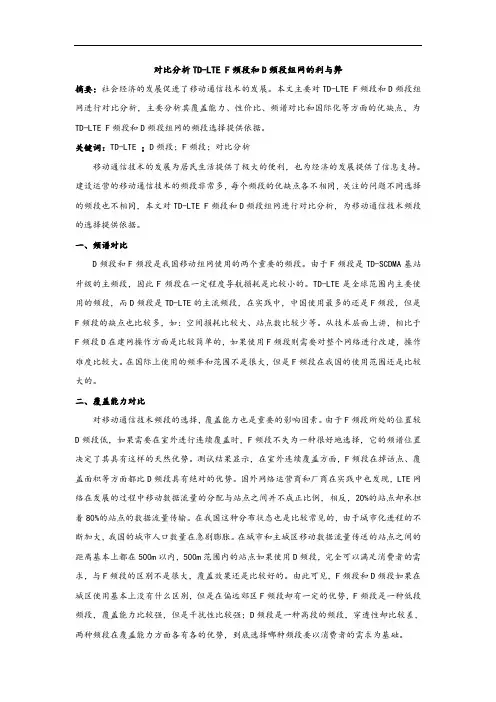

对比分析TD-LTE F频段和D频段组网的利与弊摘要：社会经济的发展促进了移动通信技术的发展。

本文主要对TD-LTE F频段和D频段组网进行对比分析，主要分析其覆盖能力、性价比、频谱对比和国际化等方面的优缺点，为TD-LTE F频段和D频段组网的频段选择提供依据。

关键词：TD-LTE；D频段；F频段；对比分析移动通信技术的发展为居民生活提供了极大的便利，也为经济的发展提供了信息支持。

建设运营的移动通信技术的频段非常多，每个频段的优缺点各不相同，关注的问题不同选择的频段也不相同，本文对TD-LTE F频段和D频段组网进行对比分析，为移动通信技术频段的选择提供依据。

一、频谱对比D频段和F频段是我国移动组网使用的两个重要的频段。

由于F频段是TD-SCDMA基站升级的主频段，因此F频段在一定程度导航损耗是比较小的。

TD-LTE是全球范围内主要使用的频段，而D频段是TD-LTE的主流频段，在实践中，中国使用最多的还是F频段，但是F频段的缺点也比较多，如：空间损耗比较大、站点数比较少等。

从技术层面上讲，相比于F频段D在建网操作方面是比较简单的，如果使用F频段则需要对整个网络进行改建，操作难度比较大。

在国际上使用的频率和范围不是很大，但是F频段在我国的使用范围还是比较大的。

二、覆盖能力对比对移动通信技术频段的选择，覆盖能力也是重要的影响因素。

由于F频段所处的位置较D频段低，如果需要在室外进行连续覆盖时，F频段不失为一种很好地选择，它的频谱位置决定了其具有这样的天然优势。

测试结果显示，在室外连续覆盖方面，F频段在掉话点、覆盖面积等方面都比D频段具有绝对的优势。

国外网络运营商和厂商在实践中也发现，LTE网络在发展的过程中移动数据流量的分配与站点之间并不成正比例，相反，20%的站点却承担着80%的站点的数据流量传输。

在我国这种分布状态也是比较常见的，由于城市化进程的不断加大，我国的城市人口数量在急剧膨胀。

在城市和主城区移动数据流量传送的站点之间的距离基本上都在500m以内，500m范围内的站点如果使用D频段，完全可以满足消费者的需求，与F频段的区别不是很大，覆盖效果还是比较好的。

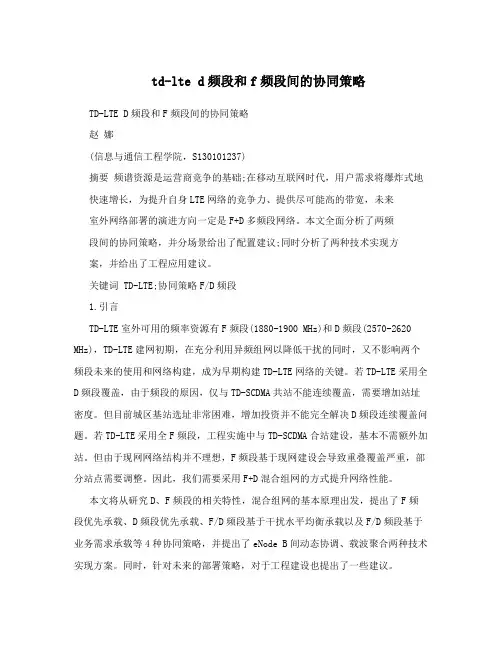

td-lte d频段和f频段间的协同策略TD-LTE D频段和F频段间的协同策略赵娜(信息与通信工程学院，S130101237)摘要频谱资源是运营商竞争的基础;在移动互联网时代，用户需求将爆炸式地快速增长，为提升自身LTE网络的竞争力、提供尽可能高的带宽，未来室外网络部署的演进方向一定是F+D多频段网络。

本文全面分析了两频段间的协同策略，并分场景给出了配置建议;同时分析了两种技术实现方案，并给出了工程应用建议。

关键词 TD-LTE;协同策略F/D频段1.引言TD-LTE室外可用的频率资源有F频段(1880-1900 MHz)和D频段(2570-2620 MHz)，TD-LTE建网初期，在充分利用异频组网以降低干扰的同时，又不影响两个频段未来的使用和网络构建，成为早期构建TD-LTE网络的关键。

若TD-LTE采用全D频段覆盖，由于频段的原因，仅与TD-SCDMA共站不能连续覆盖，需要增加站址密度。

但目前城区基站选址非常困难，增加投资并不能完全解决D频段连续覆盖问题。

若TD-LTE采用全F频段，工程实施中与TD-SCDMA合站建设，基本不需额外加站。

但由于现网网络结构并不理想，F频段基于现网建设会导致重叠覆盖严重，部分站点需要调整。

因此，我们需要采用F+D混合组网的方式提升网络性能。

本文将从研究D、F频段的相关特性，混合组网的基本原理出发，提出了F频段优先承载、D频段优先承载、F/D频段基于干扰水平均衡承载以及F/D频段基于业务需求承载等4种协同策略，并提出了eNode B间动态协调、载波聚合两种技术实现方案。

同时，针对未来的部署策略，对于工程建设也提出了一些建议。

2.D频段和F频段的性能分析针对未来两频段的协同问题，F频段的优势主要体现在覆盖性能好，特别在室内环境优势更明显(测试数据反应有8 -12 dB的优势);D频段的优势是频率资源丰富(目前已是F频段的2.5倍)。

其中关于D频段和F频段具体性能分析如表1所示。

和F频段穿透损耗对比见表6。 3.5.3盈丰医院穿透测试
盈丰医院窗外、窗内测试点位置 如图7所示。
盈丰医院测试结果见表7，D频段 和F频段穿透损耗对比见表8。 3.5.4测试结论
（1）玻璃穿透损耗F频段较D 频段小4.71dB，对应的吞吐率提升 10Mbit/s左右；房间穿透损耗F频段较 D频段小10.97dB，对应的吞吐率提升 27Mbit/s左右。
位置一
F
330
45.545
40.902 22.86
-103.8
-9.67 -73.94
D、F差异
22.943
19.996 9.05
6.9
0.25
7.58
D
590
23.199
21.295 16.366 -107.2
-9.74 -76.82
位置二
F
590
39.471
34.217 20.102 -104.7
-9.92 -76.78
D、F差异
16.272
12.922 3.736
3.5
-0.18
0.04
表5 雅美宾馆测试结果
测试点 频段 PHY THR(Mbit/s) RLC THR(Mbit/s)
窗外 D
56252
52496
窗内 D
39340
35124
走廊 D
10446
8439
窗外 F
55095
49296
RSRQ(dB) -9.9 -10 -9.8 -9.9
RSSI(dBm) -38.1 -49.6 -40.3 -45.7
维度 D频段玻璃穿透损耗 F频段玻璃穿透损耗 DF玻璃穿透损耗差
表8 D频段和F频段穿透损耗对比

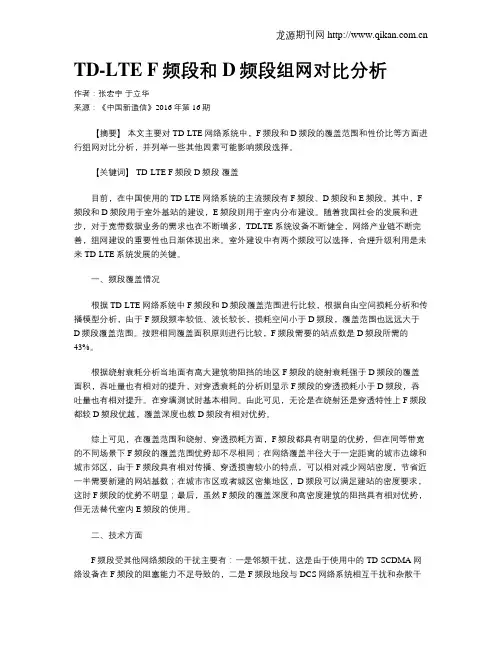

TD-LTE F频段和D频段组网对比分析作者：张宏宇于立华来源：《中国新通信》2016年第16期【摘要】本文主要对TD-LTE网络系统中，F频段和D频段的覆盖范围和性价比等方面进行组网对比分析，并列举一些其他因素可能影响频段选择。

【关键词】 TD-LTE F频段 D频段覆盖目前，在中国使用的TD-LTE网络系统的主流频段有F频段、D频段和E频段。

其中，F 频段和D频段用于室外基站的建设，E频段则用于室内分布建设。

随着我国社会的发展和进步，对于宽带数据业务的需求也在不断增多，TDLTE系统设备不断健全，网络产业链不断完善，组网建设的重要性也日渐体现出来。

室外建设中有两个频段可以选择，合理升级利用是未来TD-LTE系统发展的关键。

一、频段覆盖情况根据TD-LTE网络系统中F频段和D频段覆盖范围进行比较，根据自由空间损耗分析和传播模型分析，由于F频段频率较低、波长较长，损耗空间小于D频段，覆盖范围也远远大于D频段覆盖范围。

按照相同覆盖面积原则进行比较，F频段需要的站点数是D频段所需的43%。

根据绕射衰耗分析当地面有高大建筑物阻挡的地区F频段的绕射衰耗强于D频段的覆盖面积，吞吐量也有相对的提升，对穿透衰耗的分析则显示F频段的穿透损耗小于D频段，吞吐量也有相对提升。

在穿墙测试时基本相同。

由此可见，无论是在绕射还是穿透特性上F频段都较D频段优越，覆盖深度也教D频段有相对优势。

综上可见，在覆盖范围和绕射、穿透损耗方面，F频段都具有明显的优势，但在同等带宽的不同场景下F频段的覆盖范围优势却不尽相同；在网络覆盖半径大于一定距离的城市边缘和城市郊区，由于F频段具有相对传播、穿透损害较小的特点，可以相对减少网站密度，节省近一半需要新建的网站基数；在城市市区或者城区密集地区，D频段可以满足建站的密度要求，这时F频段的优势不明显；最后，虽然F频段的覆盖深度和高密度建筑的阻挡具有相对优势，但无法替代室内E频段的使用。

二、技术方面F频段受其他网络频段的干扰主要有：一是邻频干扰，这是由于使用中的TD-SCDMA网络设备在F频段的阻塞能力不足导致的，二是F频段地段与DCS网络系统相互干扰和杂散干扰，三是F频段的高端对CDMA2000系统进行干扰，四是PHS系统退网前与F频段有不同程度的邻频干扰，五是由于GSM900MHz频段器件老化与F频段产生的二次谐波干扰。

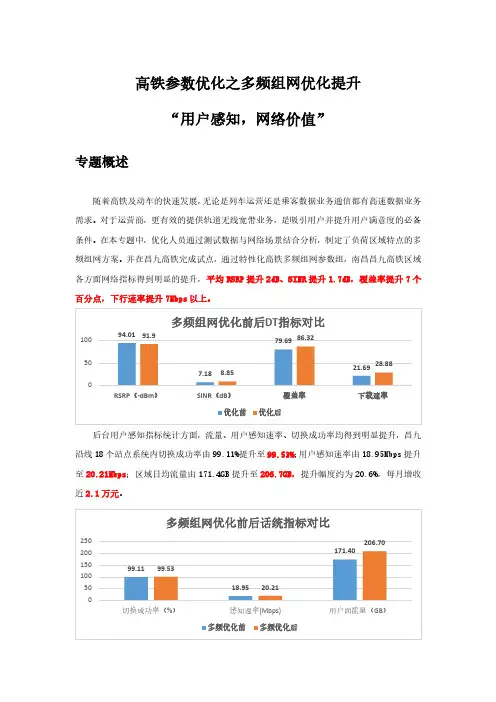

高铁参数优化之多频组网优化提升“用户感知，网络价值”专题概述随着高铁及动车的快速发展，无论是列车运营还是乘客数据业务通信都有高速数据业务需求。

对于运营商，更有效的提供轨道无线宽带业务，是吸引用户并提升用户满意度的必备条件。

在本专题中，优化人员通过测试数据与网络场景结合分析，制定了负荷区域特点的多频组网方案。

并在昌九高铁完成试点，通过特性化高铁多频组网参数组，南昌昌九高铁区域各方面网络指标得到明显的提升，平均RSRP提升2dB、SINR提升1.7dB，覆盖率提升7个百分点，下行速率提升7Mbps以上。

后台用户感知指标统计方面，流量、用户感知速率、切换成功率均得到明显提升，昌九沿线18个站点系统内切换成功率由99.11%提升至99.53%；用户感知速率由18.95Mbps提升至20.21Mbps；区域日均流量由171.4GB提升至206.7GB，提升幅度约为20.6%，每月增收近2.1万元。

一、专题背景随着中国高铁线路的普及，高铁逐渐代替普通铁路和飞机成为了人们出行的主要方式，南昌作为全国高铁车次排名第19的城市，巨大高铁客流量带来了巨大的网络流量价值。

高铁由于“速度快、损耗大、负荷高”各类网络痛点导致未能充分发挥高铁流量价值，本次通过1.8G站点提升用户感知，800M站点保障用户覆盖两个方面提升高铁网络价值。

二、高铁场景概述2.1.高铁场景特点2.1.1.线状覆盖高铁路线一般呈线状分布，和通常的基站部署场景有着很大不同，按照通常的基站部署方式来覆盖铁路沿线，其覆盖效率将会十分低下，因此铁路沿线的基站需要呈线状分布。

且由于高铁的线状特点，建议在进行高铁站点规划时，采用”Z”字型左右交叉的站点分布进行高铁沿线覆盖，提升路线覆盖均衡性。

2.1.2.列车运行速度快目前，全球运营的高速铁路包括德国的ICE、法国的TGV、西班牙的AVE和日本的新干线，最高运营速度约在200～350km/h之间；武广高铁、京沪高铁最高运营速度也达350km/h，而上海磁悬浮列车最高时速更是达到431km/h。

１研 究背景
・ — ・
＋ 一－ — － ＋ 一 一 — 一 ＋
” ＋
＊ — ● 一一 — ・ ＋ 一
”
＋
一 ＋Biblioteka 一 — ■ 一”— － ＋ 一一 ＋
” — — ＋ 一 一 ＋
ｎ — ■ ～・
收发确认技术指信 息的发送 与接受均需要获得许 可或 确认 ，
该技 术能够减少网络纠纷；数据保护技术是一种多层协议信 息加 密技术 ， 该技术在 当前 网络通信 中应用较 为广泛 ； 业务流 分析保护技术 能够避免信息拥挤 ，对于用户信息的保护作用
而 Ｄ频段 是 国际 电联划 分 出的 Ｔ Ｄ— Ｌ Ｔ Ｅ频 段 ， 几乎 所 有 的
图 １ Ｌ Ｔ Ｅ频 段 划 分
主 流 设备 厂 家 都 有相 关设 备 支 持 ， 有 着 更加 健 全 的产 业 链 。 从 长远 看 ， Ｄ频段 是 中 国移动 无论 如 何都 要抢 占的 战略频 谱 资源 。
文章编号 ： １ ６ ７ ３ — １ １ ３ １ （ ２ ０ １ ３ ） ０ ９ — ０ ２ ３ ０ ． ０ ３

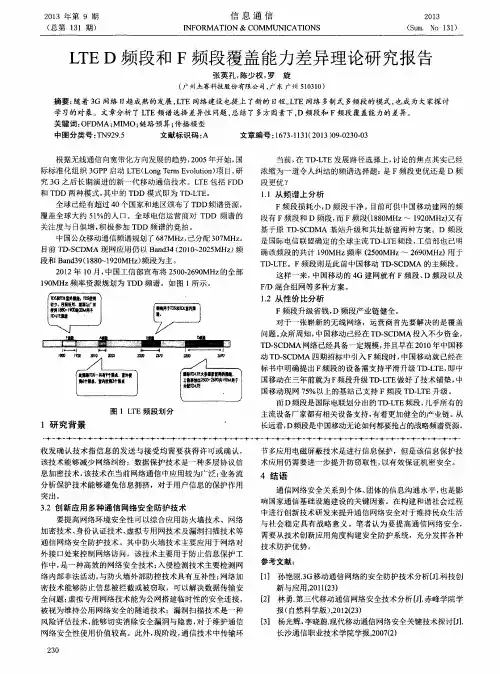

当前， 在Ｔ Ｄ ． Ｌ Ｔ Ｅ发 展 路 径 选 择 上 ， 讨 论 的焦 点 其 实 已经
根 据 无线 通 信 向宽 带化 方 向发 展 的趋 势 ， ２ ０ ０ ５ 年开始 ， 国 际标 准 化 组 织 ３ ＧＰ Ｐ启 动 Ｌ Ｔ Ｅ（ Ｌ ｏ ｎ ｇ Ｔ ｅ ｒ ｍ Ｅ ｖ ｏ ｌ ｕ ｔ ｉ ｏ ｎ ） 项 目， 研 究３ Ｇ 之 后 长 期演 进 的新 一 代 移 动 通 信 技 术 。Ｌ Ｔ Ｅ包 括 Ｆ ＤＤ
２ ０ １ ３ 年 第 ９ 期 （ 总第 １ ３ １期 ）
信 息 通 信

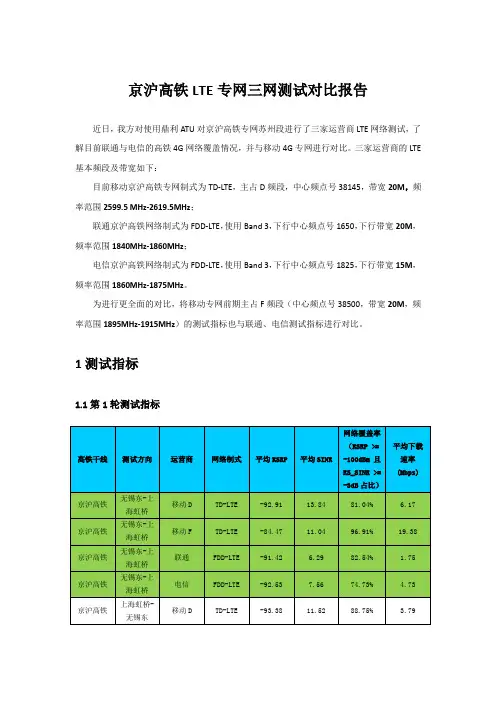

京沪高铁LTE专网三网测试对比报告近日，我方对使用鼎利ATU对京沪高铁专网苏州段进行了三家运营商LTE网络测试，了解目前联通与电信的高铁4G网络覆盖情况，并与移动4G专网进行对比。

三家运营商的LTE 基本频段及带宽如下：目前移动京沪高铁专网制式为TD-LTE，主占D频段，中心频点号38145，带宽20M，频率范围2599.5 MHz-2619.5MHz；联通京沪高铁网络制式为FDD-LTE，使用Band 3，下行中心频点号1650，下行带宽20M，频率范围1840MHz-1860MHz；电信京沪高铁网络制式为FDD-LTE，使用Band3，下行中心频点号1825，下行带宽15M，频率范围1860MHz-1875MHz。

为进行更全面的对比，将移动专网前期主占F频段（中心频点号38500，带宽20M，频率范围1895MHz-1915MHz）的测试指标也与联通、电信测试指标进行对比。

1测试指标1.1第1轮测试指标1.2第2轮测试指标1.3第3轮测试指标1.4第4轮测试指标1.5总体测试指标注：1）本次测试京沪高铁移动主占D频段，部分情况下ATU出专网导致测试指标较差。

2）四轮次测试下来发现部分测试指标波动较大，可能因ATU在列车内的所处位置不同，比如ATU离车窗的远近等客观因素。

3）移动D频段测试业务为HTTP下载、HTTP浏览与FTP下载，联通与电信测试业务仅为HTTP浏览与HTTP下载。

2指标对比2.1无锡东-上海虹桥方向指标对比2.1.1平均RSRP值对比图1无锡东-上海虹桥方向平均RSRP值从上图中可以看到，4轮测试下来移动LTE专网F频段平均RSRP值整体上最好；电信LTE网络的平均RSRP值除了第1轮略低于联通，其余三轮均优于移动与联通，联通LTE专网的平均RSRP值波动较大。

4轮测试电信LTE专网的平均RSRP值为-90.38dBm，联通专网的平均RSRP值为-91.83dBm，移动专网的D频段平均RSRP值为-91.64dBm，F频段平均RSRP 值为-86.76dBm。

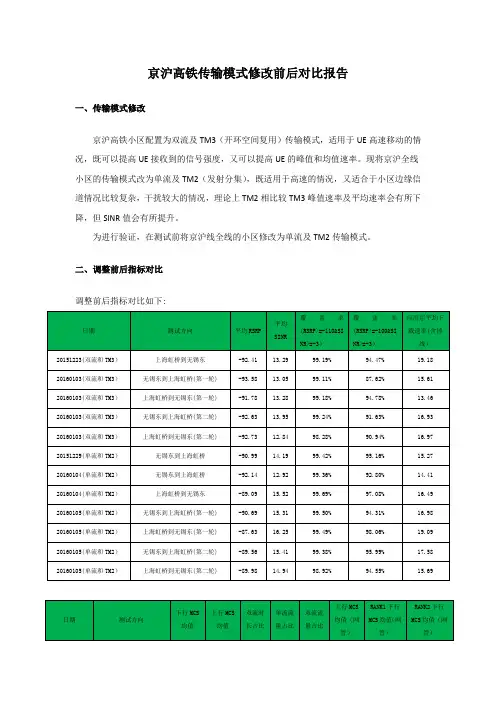

京沪高铁传输模式修改前后对比报告一、传输模式修改京沪高铁小区配置为双流及TM3（开环空间复用）传输模式，适用于UE高速移动的情况，既可以提高UE接收到的信号强度，又可以提高UE的峰值和均值速率。

现将京沪全线小区的传输模式改为单流及TM2（发射分集），既适用于高速的情况，又适合于小区边缘信道情况比较复杂，干扰较大的情况，理论上TM2相比较TM3峰值速率及平均速率会有所下降，但SINR值会有所提升。

为进行验证，在测试前将京沪线全线的小区修改为单流及TM2传输模式。

二、调整前后指标对比调整前后指标对比如下:三、调整前后测试情况分析未修改传输模式前覆盖情况分析1月3日第一轮无锡东-上海虹桥方向RSRP与SINR覆盖情况如下：RSRP SINR 1月3日第一轮上海虹桥-无锡东方向RSRP与SINR覆盖情况如下：RSRP SINR1月3日第二轮无锡东-上海虹桥方向RSRP与SINR覆盖情况如下：RSRP SINR1月3日第二轮上海虹桥-无锡东方向RSRP与SINR覆盖情况如下：RSRP SINR 修改小区为单流和TM2模式后覆盖情况分析1月5日第一轮无锡东-上海虹桥方向RSRP与SINR覆盖情况如下：RSRP SINR1月5日第一轮上海虹桥-无锡东方向RSRP与SINR覆盖情况如下：RSRP SINR 1月5日第二轮无锡东-上海虹桥方向RSRP与SINR覆盖情况如下：1月5日第二轮上海虹桥-无锡东方向RSRP与SINR覆盖情况如下：RSRP SINR四、各项指标对比经过删选我方选择1月3日和1月5日两天的指标进行对比：1、SINR值对比图1）无锡东-上海虹桥方向传输模式调整前后SINR值对比图如下：2）上海虹桥-无锡东方向PCI调整前后SINR值对比图如下：通过以上对比图发现，将京沪线的传输模式由原先的双流和TM3调整为单流及TM2后，京沪正反向的SINR值有较明显的提升。

2、下行MCS平均值（测试统计）1）无锡东-上海虹桥方向传输模式调整前后下行MCS平均值对比图如下：2）上海虹桥-无锡东方向传输模式调整前后下行MCS平均值对比图如下：通过以上对比图发现，将京沪线的传输模式由原先的双流和TM3调整为单流及TM2后，京沪正反向下行MCS平均值（测试指标）明显提升，RANK1下行MCS平均值（网管统计）有所上升，RANK2下行MCS平均值（网管统计）降为零。

关于LTE之D频段与F频段比较的报告无锡市人民政府：电信技术业务移动化、宽带化和IP化的趋势日益明显，移动通信技术处于网络技术演进的关键时期， LTE 作为下一代移动通信的统一标准，具有高频谱效率、高峰值速率、高移动性和网络架构扁平化等多种优势。

2012年中国移动将在14个城市进行TD-LTE扩大规模试验，在工信部的支持下，无锡成为LTE试点城市之一。

目前正在建设的中国移动TD-LTE规模试验网并没有指定频段，而是有3个频段，分别属于1900MHz(F频段)、2600MHz(D频段)和2300MHz（E 频段），前两个做室外覆盖，后一个做室内覆盖。

下面从频率分配、升级方式、覆盖能力三方面进行对比分析:一、频率分配方面:F频段(1880-1920MHz)频点低，更利于建网，有利于节约投资，同时可以平滑升级,但不是国际标准组织3GPP(第三代合作伙伴计划)为TDD LTE 分配的频段，D频段(2575-2615MHz)是3GPP为TDD LTE分配频段，便于全球漫游。

二、升级方式方面F频段LTE可以由TD-SCDMA平滑升级，仅新增LTE基带板及主控板，RRU升级时仅1个小时，对现网网络质量影响较小；而D频段与F频段相比，天面（安装天线的区域）需全新改造，需新增BBU(基带单元)、RRU(射频单元)和天线，断站时间超过6小时，严重影响现网2G和TD质量。

三、覆盖能力方面中国移动在多个场景下完成F频段和D频段覆盖差异对比测试，室外D频段比F频段差4~6dB，室内D频段比F频段差8~10dB；在共站情况下D频段覆盖无法满足深度覆盖要求。

根据杭州和南京的规划方案，杭州F 单基站覆盖面积为南京D频段基站的倍，南京新增基站为现有基站的48%，新增基站较多，且都在主城区，选址困难，无法达到良好的覆盖。
