xps分峰处理【原创实用版】目录1.XPS 分峰处理的概述2.XPS 分峰处理的原理3.XPS 分峰处理的步骤4.XPS 分峰处理的应用实例5.XPS 分峰处理的优点和局限性正文一、XPS 分峰处理的概述XPS（X-ray Photoelectron Spectroscopy，X 射线光电子能谱）分峰处理是一种对 XPS 数据进行分析的方法，主要用于测量材料表面元素的种类和化学状态。
在实际应用中，样品表面的成分复杂多样，需要通过分峰处理来解析各种元素的信号，从而得到准确的表面成分信息。
二、XPS 分峰处理的原理XPS 分峰处理基于 XPS 数据的特点，通过对数据进行多次平滑、拟合和去趋势处理，从而将原始数据中的各个元素信号分离出来。
分峰处理的核心思想是利用不同元素的能谱形状和强度差异，通过一系列算法将这些差异放大，以便于识别和分离各个元素的信号。
三、XPS 分峰处理的步骤1.数据预处理：对原始 XPS 数据进行基线校正、噪声去除和平滑处理，以提高数据质量。
2.能谱分解：根据样品中元素的种类和能量范围，选择合适的分峰方法对数据进行分解。
常见的分峰方法有峰拟合、峰识别和自动基线校正等。
3.峰强度计算：对分解后的各个元素峰进行强度计算，以便于分析元素的相对含量和化学状态。
4.结果分析：根据分峰处理后的结果，分析样品表面的元素种类、化学状态和分布情况，为材料表面研究提供依据。
四、XPS 分峰处理的应用实例XPS 分峰处理广泛应用于各种材料表面的分析，如金属、氧化物、半导体和聚合物等。
以下是一个具体的应用实例：某金属材料表面需要分析其元素种类和化学状态，采用 XPS 分峰处理技术对表面进行分析。
首先对原始 XPS 数据进行预处理，然后利用分峰方法将数据中的元素信号分离出来。
最后，根据分峰处理后的结果，分析表面元素的种类、化学状态和分布情况，为材料表面研究提供依据。
五、XPS 分峰处理的优点和局限性优点：1.高分辨率：可以准确测量样品表面各种元素的种类和化学状态。
xps分峰处理摘要：1.XPS 分峰处理的概念2.XPS 分峰处理的方法3.XPS 分峰处理的应用4.XPS 分峰处理的优势与局限性正文：一、XPS 分峰处理的概念XPS（X-ray Photoelectron Spectroscopy，X 射线光电子能谱）分峰处理是一种对XPS 数据进行分析的方法，主要目的是将复杂的能谱图分解为多个简单的峰，以便于研究各种元素的化学状态和电子结构。
在实际应用中，XPS 分峰处理可以为材料表面分析、腐蚀研究、催化剂表征等领域提供重要信息。
二、XPS 分峰处理的方法XPS 分峰处理主要包括以下几种方法：1.基线校正：通过校正基线，可以消除仪器漂移和噪音对数据分析的影响，提高分峰的准确性。
2.峰形拟合：采用合适的拟合函数对实验数据进行拟合，从而获得各个元素的电子能谱峰。
常见的拟合函数有高斯型、洛伦兹型等。
3.峰面积积分：在完成峰形拟合后，对各个峰进行面积积分，得到各元素的相对原子含量和化学状态信息。
4.峰位置确定：根据元素的特征能量和峰形特征，确定各个峰的位置，从而实现元素的定性分析。
三、XPS 分峰处理的应用XPS 分峰处理技术在许多领域都有广泛的应用，例如：1.材料表面分析：通过对材料表面的元素组成和化学状态进行分析，可以了解材料的腐蚀行为、氧化还原反应等。
2.催化剂表征：通过对催化剂表面的元素组成和电子结构进行分析，可以研究催化剂的活性和稳定性。
3.半导体器件分析：通过对半导体器件表面的元素组成和电子结构进行分析，可以了解器件的性能退化机制和可靠性评估。
四、XPS 分峰处理的优势与局限性XPS 分峰处理技术具有以下优势：1.分辨率高：可以对各种元素进行定性和定量分析。
2.灵敏度高：可以检测到样品表面极低浓度的元素。
3.信息丰富：可以获得元素的化学状态、电子结构等信息。
然而，XPS 分峰处理技术也存在一定的局限性：1.对样品的要求较高：需要样品表面干净、无污染。
电子能谱分析XPS和AES电子能谱分析（Electronic Spectroscopy）是一种用来研究材料表面的化学成分和电子结构的技术。
常用的电子能谱分析方法有X射线光电子能谱（X-ray Photoelectron Spectroscopy, XPS）和反射能量损失光谱（Auger Electron Spectroscopy, AES）。
X射线光电子能谱（XPS）是一种通过照射样品表面并测量逸出电子能量来获取有关材料表面成分和电子状态的信息的分析技术。
XPS的原理基于光电效应，即被照射的样品会产生光电子，这些光电子的能量和数量与样品的化学成分和电子状态有关。
通过分析逸出电子的能谱，可以得到材料的化学成分、元素的氧化态和电子能级等信息。
XPS的实验装置主要由以下几个部分组成：X射线源、能谱分析器、逸出电子探测器和数据处理系统。
首先，样品被置于真空室中，并由X射线源产生的X射线照射。
X射线会使样品表面的原子或分子发生光电效应，逸出的光电子经过能谱分析器的光学元件进行能量分析。
最后，逸出电子被探测器捕获，并由数据处理系统进行分析和展示。
XPS的主要应用领域包括材料科学、表面化学和界面物理等。
通过XPS，可以定量确定样品表面的化学成分，并且可以分析不同化学状态的元素。
此外，XPS还可以提供有关样品表面化学反应和电子能带结构等信息。
XPS广泛应用于材料研究、催化剂表征、薄膜和界面研究等领域。
反射能量损失光谱（Auger Electron Spectroscopy, AES）是另一种常用的电子能谱分析方法。
AES是一种利用样品表面产生的俄歇电子进行表征的技术。
与XPS类似，AES也是一种通过照射样品表面并测量逸出电子能谱来获取有关材料表面成分和电子结构的信息。
AES的原理基于俄歇电子效应，即当X射线或电子束照射在样品表面时，被照射的原子会发生电离，产生一个空位。
然后，另一个外层电子会填补进空位，并释放出一个能量等于原位电子之间跃迁能量差的电子，称为俄歇电子。
XPS数据分析方法XPS数据分析方法指的是通过使用X射线光电子能谱（XPS）来研究材料表面元素的组成、化学状态、分布以及电荷状态等信息的一种分析方法。
XPS是一种非破坏性的表面分析技术，主要用于材料科学、化学、物理、能源等领域的表面和界面分析。
下面是关于XPS数据分析方法的一些内容。
1.XPS原理XPS是基于光电离现象的一种分析技术。
当实验样品暴露在具有一定能量的X射线束下时，样品表面的原子会被激发，其中部分电子会被激发到费米能级以上，形成X射线光电子。
这些光电子经电场作用会被收集并形成能谱。
通过分析能谱可以得到样品表面元素的信息。
2.XPS数据处理XPS实验获得的原始数据包含了来自不同元素的能量信号，以及其他噪声信号。
数据处理旨在提取出有用的能量信号，并将其定性和定量分析。
常见的数据处理步骤包括信号峰形辨认、能量校正、背景修正和分峰拟合等。
3.峰形辨认峰形辨认是将实验数据中的峰与相应的元素进行匹配的过程。
每个元素具有特定的光电子能量，因此可以通过比较实验获得的能谱与已知元素的能谱进行匹配，确定元素的存在。
4.能量校正能谱中的能量量度需要进行校正，以获得准确的能谱峰位置。
能量校正的常用方法是通过硬币吸收边界（coinicidence absorption edge）或内部参考能谱进行校正。
这样可以消除能量测量中的偏差。
5.背景修正实验信号中常常会包含一些背景信号，如弹性散射信号、底部信号等。
这些背景信号对于准确的数据分析来说是干扰因素，需要进行背景修正。
背景修正的方法可以是线性背景修正或曲线拟合法。
6.分峰拟合分峰拟合是基于已知的能量峰进行曲线拟合，以确定元素在样品中的化学状态和相对丰度。
常见的拟合函数包括高斯函数、洛伦兹函数和Pseudo-Voigt函数等。
7.数据分析通过对能谱的峰进行定量分析，可以获得材料表面元素的组成和相对丰度。
此外，还可以通过分析峰的形状和位置得到元素的化学状态信息。
通过与已知物质的对比，可以推测样品的化学成分，并深入了解材料的特性。
xps数据处理的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!XPS 数据处理是指对 X 射线光电子能谱（XPS）数据进行分析和解释的过程。

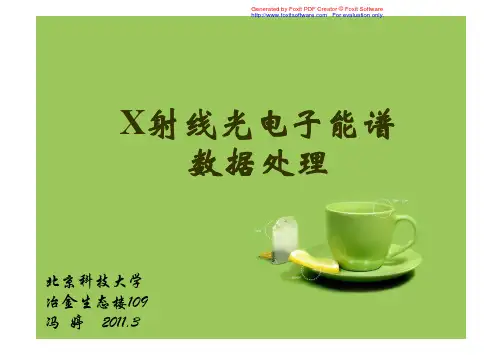

X射线光电子能谱数据处理北京科技大学冶金生态楼109冯婷2011.3元素组成鉴别元素定量分析3仪器型号及主要参数12元素化学态分析4仪器型号及主要参数1仪器型号及参数X射线光电子能谱仪型号：AXIS ULTRA DLD（岛津集团Kratos公司生产）X射线源：单色化Al靶，Al Kα hυ=1486.6eV样品分析区域：700µm×300µm信息采样深度：无机材料<5nm，有机材料<10nmX射线工作功率：一般为150WContent2元素组成鉴别操作步骤：1.使用Excel打开原始数据。
将表格中数据向下拉，依次为宽谱（wide）及各个元素的窄扫谱图数据。
2.选取所要分析元素图谱的数据区域（如，wide下面的数据）3.将数据拷入Origin软件，以Binding Energy(BE)作为横坐标，Intensity(I)作为纵坐标作图，得到宽谱。
4.不同元素对应有唯一的结合能数值（BE），可与X射线光电子标准谱图进行比对(NIST网址：/xps/selEnergyType.aspx )5.首先鉴别总是存在的元素谱线，如C、O的谱线6.鉴别样品中主要元素的强谱线和有关的次强谱线7.鉴别剩余的弱谱线假设它们是未知元素的最强谱线X YContent3元素定量分析采用元素灵敏度因子法：对清洁（无污染层）均匀样品表面，有I=n·F·A·δ·λ·β(θ) ·T·D 其中，I—所检测光电子强度，即峰强，可用峰的积分面积得到n—样品中待测元素原子浓度令S=F·A ·δ·λ·β(θ) ·T·D定义为原子灵敏度因子RSF因此，对某一样品中两个元素i和j，其原子浓度比为：n i/n j=(I i/S i)/(I j/S j)操作步骤：1.打开原始数据后，以Binding Energy(BE)作为横坐标，以Intensity列/Transmission Value列得到的有效强度I’作为纵坐标，在Origin软件中作图。
材料Ｘ射线光电子能谱数据处理及分峰的分析实例例：将剂量为1 107ions/cm2，能量为45KeV的碳离子注入单晶硅中，然后在1100C高分辨扫瞄谱退火2h进行热处理。
对单晶硅试样进行XPS测试，试对其中的C1s进行解析，以确定各种可能存在的官能团。
分析过程：1、在Origin中处理数据图1将实验数据用记事本打开，其中C1s 表示的是C1s电子，299.4885表示起始结合能，-0.2500表示结合能递减步长，81表示数据个数。
从15842开始表示是光电子强度。
从15842以下数据选中Copy到Excel软件B列中，为光电子强度数据列。
同时将299.4885Copy到Excel软件A列中，并按照步长及个数生成结合能数据，见图2图2将生成的数据导入Origin软件中，见图3。
图3谱图，检查谱此时以结合能作为横坐标，光电子强度作为纵坐标，绘出C1s图是否有尖峰，如果有，那是脉冲，应把它们去掉，方法为点Origin 软件中的Data-Move Data Points，然后按键盘上的↓或↑箭头去除脉冲。
本例中的实验数据没有脉冲，无需进行此项工作。
将column A和B中的值复制到一空的记事本文档中（即成两列的格式，左边为结合能，右边为峰强），并存盘，见图4。
图42、打开XPS Peak，引入数据：点Data----Import (ASCII)，引入所存数据，则出现相应的XPS谱图，见图5、图6。
3、选择本底：点Background，因软件问题， High BE和Low BE的位置最好不改，否则无法再回到Origin，此时本底将连接这两点，Type可据实际情况选择，一般选择Shirley 类型，见图7。
图74、加峰：点Add peak，出现小框，在Peak Type处选择s、p、d、f等峰类型（一般选s），在Position处选择希望的峰位，需固定时则点fix前小方框，同法还可选半峰宽（FWHM）、峰面积等。
各项中的constraints可用来固定此峰与另一峰的关系。
点Delete peak可去掉此峰。
然后再点Add peak选第二个峰，如此重复。
在选择初始峰位时，如果有前人做过相似的实验，可以查到相应价键对应的峰位最好。
但是如果这种实验方法比较新，前人没有做过相似的，就先用标准的峰位为初始值。
最优化所有的峰位，然后看峰位位置的变化。
本例中加了三个峰，C元素注入单晶硅后可能形成C-C、C-Si和C-H三个价键。
根据这三个价键对应的结合能确定其初始峰位，然后添加。
具体过程见图8、9、10。
图8图9图105、拟合。
选好所需拟合的峰个数及大致参数后，点Optimise region进行拟合，观察拟合后总峰与原始峰的重合情况，如不好，可以多次点Optimise region。
最终拟合结果见图11。
图116、参数查看。
拟合完成后，分别点另一个窗口中的Rigion Peaks下方的0、1、2等可看每个峰的参数，此时XPS峰中变红的为被选中的峰。
如对拟合结果不region满意，可改变这些峰的参数，然后再点Optimise。
7、点击Save XPS存图，下回要打开时点Open XPS就可以打开这副图继续进行处理。
8、数据输出。
点击Data――Print with peak parameters，可打印带各峰参数的谱图，通过峰面积可计算此元素在不同峰位的化学态的含量比。
点击Data――Export to clipboard，则将图和数据都复制到了剪贴板上，打开文档（如Word文档），点粘贴，就把图和数据粘贴过去了。
点击Data――Export （spectrum），则将拟合好的数据存盘，然后在Origin 中从多列数据栏打开，则可得多列数据，并在Origin中作出拟合后的图。
XPS能谱数据处理王博吕晋军齐尚奎能谱数据转化成ASC码文件后可以用EXCEL、ORIGIN等软件进行处理。
这篇文章的目的是向大家介绍用ORIGIN软件如何处理能谱数据，以及它的优势所在。
下面将分三部分介绍如何用ORIGIN软件处理能谱数据：1、多元素谱图数据处理2、剖面分析数据处理3、复杂谱图的解叠一、多元素谱图的处理：1、将ASC码文件用NOTEPAD打开：2、复制Y 轴数值。
打开ORIGIN ，将Y 轴数据粘贴到B （Y ）：3、如图：点击工具栏plot ，选择line Y 轴数值 X 轴起始点X 轴步长采集的数据点总数元素名称4、出现下图：点击B（Y），再点击<->Y，使B（Y）成为Y轴数据。
然后在“set X values”中输入起始值和步长。
5、点击OK，得到下图：6、利用ORIGIN提供的工具可以方便的进行平滑、位移。
A.位移：1）如图：选择analysis→translate→vertical或horizontal可以进行水平或垂直方向的位移。
我们以水平位移为例进行讲解。
2）在图中双击峰顶，如图示（小窗口给出的是此点的X，Y值）3）然后在图中单击其他位置找到合适的X值（小窗口给出的是红十字的X，Y值）4）双击红十字的位置，峰顶就会位移到此处：位移可以反复多次的进行，垂直方向的位移和水平方向的一样。
B、平滑1）如图选择：2）出现下面的小窗口3）点击settings出现下面的界面（如果想用平滑后的代替原始的，选择”replace original”,如果想重新做图选”add to worksheet”，下面的数值不用改变）4）点击operation,选择savizky-golay进行平滑。
得到下图：二、剖面分析数据处理：1、用写字板打开ASC码文件，选取所需要的元素元素名称剖面分析中的CYCLE 数起始值及步长Y轴数据2、打开ORIGIN软件，如图示：选择column add new columns如果你的数据有九个cycle那么你要在下面的窗口选择8。
然后在B（Y）….J（Y）中依次输入不同cycle的Y轴数值点击图中下方工具栏的waterfallwaterfall 然后在下图中先输入X轴起始值及步长，再将Y值输入（点击B（Y），然后按住SHIFT键不放，再点击最后一个Y值选项：如E（Y）），松开SHIFT 键，点击ADD 键。
点击OK得到下图：应用修改工具得：（X OFFSET 设为0，Y OFFSET 设为100）注意谱线对应的CYCLE 数如果想要得到其中某一个cycle 的谱图，只要调出原来的worksheet （数据表），再次点击waterfall 。
输入X 轴数据，然后只选一组Y 轴数据（和多元素分析一样），就可以了。
注：不同样品同种．．元素比较也可以用此种方法 谱图修改工具栏前后翻转工具，用上法作图，得到的谱图需翻转选项X OFFSET 决定视角，Y OFFSET 决定两条谱线间距颜色代表字母，对应于cycle 数三、谱图解叠：和多元素分析步骤一样，经过平滑、位移,得到下图：（注：画图时，先输入X轴步长等，再输入Y轴数据）1、去本底：选择tools baseline2、出现下面的窗口，选择baseline，将number of points后的参数改小一些，比如2，点击createbaseline4、出现下图：选择小窗口中的modify：5、拖动每一点到合适的位置（点住鼠标左键不放一直拖到合适的位置）：如图6、然后选择substract得到7、分别点击X轴、Y轴将坐标更换为原来顺序和数值：8、如图：选择analysis→Fit multi-peaks→gaussian9、出现下面的窗口：按需要拟合的子峰个数输入10、点击ok，得到：11、点击OK默认选择，根据谱图的形状双击选择子峰位置（红十字代表峰顶）：如图12、刚才设置为两个子峰，所以双击两个位置，这时电脑自动计算出相关数据：如果想要看拟合后的曲线，需激活（调出）谱图窗口。
然后，选择analysis non liner curve fit 如图：13、得到：14、上图不合理，两子峰半峰宽相差太大，需要加入新的子峰进行调整。
点击下图中more 按钮15、出现下图：点击此按钮出现此图界面更改为2增加一个子峰，依次类推16、选择basic mode→start fitting回到原界面，点击1 lter和10 lter 直到出现新的子峰17、上图明显也不合理，调节小窗口中各个子峰的数值峰位置、半峰宽和面积18、然后点击下图中done按钮，再次选择analysis→non-linear curve fit,反复修改直到得到满意的谱图多元素分析注意事项：不能一味的平滑，有时不平滑反而能更准确的反映样品的性质位移要有理有据，不能按自己的需要移动。
解谱注意事项：➢各个子峰的半峰宽要尽量接近➢如果所解谱图不是1S，就会出现裂分峰（比如：2p2/3和2p2/5）此时，一定要根据谱图手册，按裂分峰间距解谱➢对于裂分峰峰面积不能随意拟合，要按谱图手册的比例进行。
注意：以上方法得出的数据，仅供参考。
