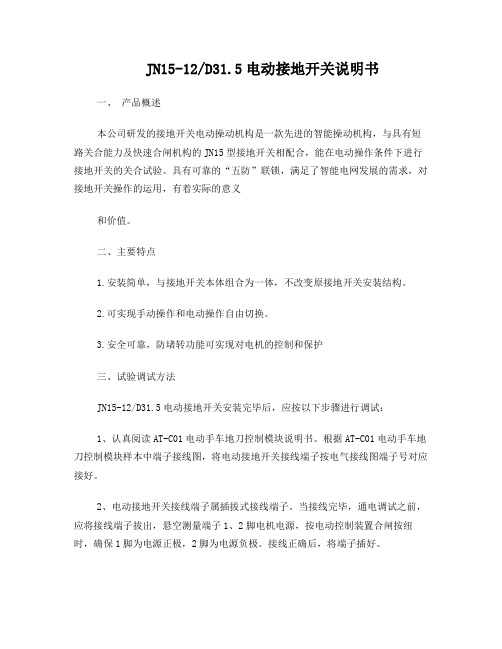

JN15-12/D31.5电动接地开关说明书一、产品概述本公司研发的接地开关电动操动机构是一款先进的智能操动机构，与具有短路关合能力及快速合闸机构的JN15型接地开关相配合，能在电动操作条件下进行接地开关的关合试验。
具有可靠的“五防”联锁，满足了智能电网发展的需求，对接地开关操作的运用，有着实际的意义和价值。
二、主要特点1.安装简单，与接地开关本体组合为一体，不改变原接地开关安装结构。
2.可实现手动操作和电动操作自由切换。
3.安全可靠，防堵转功能可实现对电机的控制和保护三、试验调试方法JN15-12/D31.5电动接地开关安装完毕后，应按以下步骤进行调试：1、认真阅读AT-C01电动手车地刀控制模块说明书。
根据AT-C01电动手车地刀控制模块样本中端子接线图，将电动接地开关接线端子按电气接线图端子号对应接好。
2、电动接地开关接线端子属插拔式接线端子。
当接线完毕，通电调试之前，应将接线端子拔出，悬空测量端子1、2脚电机电源，按电动控制装置合闸按纽时，确保1脚为电源正极，2脚为电源负极。
接线正确后，将端子插好。
3、通电检测。
观察AT-C01电动手车地刀控制模块各功能指示灯显示是否正确。
如不正确，检查端子接线的正确性以及开关分、合闸到位信号源是否正常。
4、手动操作接地开关分、合闸，观察电动控制装置显示切换是否正常，如正常可进行电动操作调试。
5、电动操作调试要特别注意：开关设备电动控制装置发送分、合闸接地开关指令。
如果操作条件满足时，将执行相应的分、合闸接地开关操作，观察机构转动方向是否正确。
如果机构转动方向相反，立即关断电源或按装置上急停按钮，停止当前操作，改变电机正负极后重试。
如果操作条件不满足时，(如控制装置11脚联锁信号不正确时）控制装置将不能正常工作，用户应进行相应处理以满足操作条件后重试。
6、电动接地开关分合闸动作以及分合闸到位的信号取自于电动接地开关操作轴凸轮装置同微动开关的接触，当电动接地开关装于柜内同柜内联锁装置相联接后，应给电动控制装置提供工作电源，结合控制装置分合到位指示灯，手动调节接地开关分合闸到位(注意接地开关弹簧刚过死点，接地开关动作，其操作手柄立即停止旋动），观察控制装置分合指示灯能否同步指示，否则应调节联锁中双头螺杆的上下位置，使其达到同步，如遇联锁位置误差较大无法达到同步时，根据开关分合闸位置，可微调电动接地开关上的微动开关与凸轮的位置，观察控制装置，使相应的指示灯电亮即可。
一、概述XGN15-12型交流高压六氟化硫环网开关设备（以下简称环网柜）是大亚电器集团引进国外先进技术并按照过国内家电及城网该找之要求、研制成功的新一代高压电器产品。
经严格的型式试验和长期试运行考核，各项技术性能指标全部达到IEC298和GB3906标准。
单元柜的主开关、操作机构及元器件采用大亚电器集团自主生产的FLN36-12D型SF6开关设备，也可根据用户需要配装A BB公司原装HAD/US型SF6断路器或V D4-S型真空断路器，其操作方式分为手动、电动两种。
柜体采用敷铝锌板经数控机床加工后铆接而成，防护等级达I P3X，并具有可靠的机械联锁和防误操作功能。
本产品具有体积小、重量轻、外型美观操作简便、长寿命、高参数、无污染、少维护等显著的特点。
广泛使用于工矿企业、高层建筑、住宅小区、学校等作为10KV电力配电系统环网供电和终端配电之用。
环网柜内装有六氟化硫负荷开关或六氟化硫负荷开关与熔断器组合电器可以关合和开断额定负载电流、关合额定短路电流、开断变压器空载电流，组合电器配以熔断器后可一次性开断31.5KA短路电流，在电力系统中控制和保护作用。
■·型号含义X G N 15－12 FR│││││││││││││││││└──────SF6负荷开关一熔断器组合电器││││└───────额定电压（KV）│││└─────────设计序号││└──────────户内│└───────────固定式└────────────箱式■·二、优点：■·运行不受环境因素影响：所有带电部件均在密封外壳内，可防潮气、污染、腐蚀性气体与蒸汽、尘土以及小动物。
■·操作人员的高度安全性及高可靠性：开关柜组合上的母线排位于SF6气室内，各单元之间的连接采用绝缘的插入式实心母线。
JN15-12型户内高压接地开关JN15-12型户内高压接地开关
JN15型户内高压接地开关概述
JN15-12/31.5型户内高压接地开关(以下简称接地开关)是依据商场需要方案开发的新式接地开关，适用于户内3~12KV三相沟通50(60)Hz的电力体系内和各类型高压开关柜配套运用，亦可作为高压电器设备修补时接地用。
该接地开关构造简略紧凑、重量轻、操作活络、设备便当、动热安稳好，是JN4-十接地开关的志向换代商品。
JN15型户内高压接地开关环境条件
1、适用于以下环境条件
海行翻开不跨过十00米;
环境温度不高于+40℃，不低于-十℃;
相对湿度日均匀不大于95%，月均匀不大于90%;
地震烈度不跨过8度。
2、不适用于下列场合
设备场合址有严重影响接地开关绝缘和导电才调的气体、蒸汽、化学性堆积、烟雾、尘土尘垢以及其爆破腐蚀物质;
设备场合存在再三剧烈的哆嗦。
JN15型户内高压接地开关构造和作业原理
1、首要构造
接地开关有支架、接地刀设备、静触头、传感器、轴、拐臂、压簧、导电套管、软联接构成。
注：支架由薄钢板曲折后焊接成部件，别的均为拼装式零部件。
2、作业原理
当操作操动组织使接地开关合闸时，作为力矩使主轴打败阻力矩，股动拐臂沿合闸方向翻滚，并使接地刀上的操作杆经过压簧死点，压簧开释能量，使接地开关活络合闸，在合闸方位。
接地刀组件上的接地刀经过碟形绷簧和静触头的凸缘部(刀口)健旺牢靠地触摸。
分闸操作时，效果力矩使主轴打败主力矩及绷簧力，股动拐臂沿分闸方向翻滚，并使接地刀压簧经过死点，压簧储能完毕，以备下次合闸。
接地开关和合闸速度与人的操作速度无关。
相间距（mm ）额定短时耐受电流kA 额定电压kV 设计序号户内接地开关
J N 15 - 12 / 31.5 - 21
概述
JN15-12/31.5-210户内交流高压接地开关是一种达到国内先进水平的产品。
其性能符合GB/T 1985
《交流高压隔离开关和接地开关》及IEC129的要求，适用于12kV 及以下交流50Hz 的电力系统中，可与各种型号高压开关设备配套使用，亦可作为高压电器设备检修时接地保护用。
本型开关可与带电显示装置配套使用。
型号及其含义
主要技术参数
外形与安装尺寸
图1 外形图
JN15-12
户外高压交流接地开关
高压电器
145
静触头
母线
图2 安装尺寸
图3 接线端子
订货须知
订购本产品时，须注明：
1、产品全型号、额定电压、额定短时耐受电流、相间距、操作位置(左或右)；
2、是否配供带电显示装置；
3、若用户有特殊要求与本公司协商解决。
JN15-12
146
户外高压交流接地开关。
w w w .d g q c c .c o m 0511********w w w.d g q c c .c o m w ww.d gq c c .c o m 051182976667w ww .d gq c c .co m w w w .d g q c c .c o m 0511********w w w.d g q c c .c o m JN15-12/31.5户内高压接地开关安装使用说明书镇江市电工器材厂w w w .d g q c c .c o m 0511********w w w .d g q c c .c o m ww ww.d gq c c .c o m w w w .d g q c c .c o m 0511********w ww.d g qc c .co m 1产品概述JN15-12/31.5型户内高压接地开关是集国内外接地开关最新技术而开发的一种具有先进水平的产品，经全面考核，其性能符合GB 1985-89«交流高压隔离开关和接地开关》及IEC129的要求，适用于额定电压12kV 及以下三相交流50Hz 的电力系统中，可与各种型号高压开关柜配套使用，作接地保护用，并可带有电压显示装置。
2、使用环境条件2.1环境温度上限+40℃，下限–l0℃，注：允许在-25℃时储运2.2海拔不超过1000米2.3相对湿度：日平均值不大于95%，月平均值不大于90%水蒸汽压：日平均值不大于2.2×10-3M pa ，月平均值不大于1.8×10-3Mpa2.4周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
2.5无经常性的剧烈振动。
注：如与上述条件不符请与制造商协商解决3、型号及其代表意义：3、技术参数4.1额定电压：12kV4.24s 热稳定电流(有效值)：1.5kA 4.3动稳定电流(峰值)：80kA4.4关合电流(峰值)：80kA4.5额定绝缘水平：雷电冲击耐压：75kV 主回路1min 工频耐压：42kV 二次回路1min 工频耐压：2kVw w w .d g q c c .c o m 0511********ww w .d g q c c .c o m w w w .d g q c c .c o m 0511********w w w .d g q c c .c o m w w w .d g q c c .c o m 0511********w w w.d g q c c .c o m 5、结构及工作原理JN15-12型户内高压接地开关由底架、触刀、绝缘子(传感器〉、合闸弹簧、触座及三相短路连接铜管组成。
中科电力装备集团有限公司JN15型户内高压接地开关安装使用说明书微软用户安全第一！接地开关只能安装于适合电气设备工作的户内场所；必须保证现场电气设备安装条件的适用性与安全性；确保由专业人员来进行安装、操作和维护；有关接地开关的一切操作，都应遵守本说明书的相应规定；使用中不要超过接地开关正常工作条件下技术参数的规定值；说明书应放置在与安装、操作及维护有关的人员方便拿到的地方；用户的专职人员应对所有影响安全的事项负责，并正确使用接地开关；若对本使用说明书尚有疑问，我们很乐意为您提供进一步咨询。
目录1、概述 (4)2、型号的表达方式 (4)3、产品依据标准 (4)4、使用环境条件 (4)5、接地开关主要技术参数 (4)6、产品结构及工作原理 (5)7、外形及安装尺寸图 (5)8、接地开关内部电气原理图 (10)9、运输储存 (10)10、中期储存 (11)11、安装 (11)12、调试与操作 (12)13、维修 (13)14、产品随机提供以下文件 (14)15、产品订货须知 (14)1、概述JN15系列户内交流高压接地（以下简称接地开关）是三相交流50Hz、额定电压为12～40.5kV 的户内高压开关设备。
在电力系统中与多种型号高压开关柜配套使用，亦可作为高压电器设备检修时接地用。
2、型号的表达方式3、产品依据标准ZN63（VS1）-12系列接地开关设计和制造符合GB1985 《高压交流隔离开关和接地开关》、GB/T11022 《高压开关设备和控制设备的共用技术要求》、IEC60129 《高压交流隔离开关和接地开关》等标准的相关要求。
4、使用环境条件4.1正常使用条件a）环境温度最高温度：+40℃；最低温度：-15℃；日平均温度值不超过+35℃。
b）环境湿度相对湿度：日平均值≤95%，月平均值≤90%；水蒸气压：日平均值≤2.2KPa，月平均值≤1.8KPa。
c）设备安装场所海拔高度不超过1000米。
高压负荷开关1.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
概述负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。
该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。
具有开断额定电流、过载电流。
可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。
环境条件1.海拔高度：200m及以下2.环境温度：-25℃3.相对湿度:日平均值不大于95%,月平均值不大于90%4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所5.无火灾、爆炸危险的场所6.无经常性的剧烈振动的场所主要技术参数序号项目单位数值数值FZN21-12D/T630-20FZN21-12D/T630-201额定电压KV1212 2额定频率HZ5050 3额定电流A6501254额定缘缘水平1min工频耐受电压KV真空断口、相间对地42隔离断口48雷电冲击耐受电压（峰值）KV真空断口、相间对地75隔离断口855额定峰值耐耐受电流KA50-64s额定知时耐受电流KA20-7额定有功负载开断电流A630-8额定闭环开断电流A630-9额定电缆充电开断电流A10-10开断空载变压器容量KVA1250125011额定短路开断电流KA-31.512额定转移电流A-315013熔断器型号-SDLAJ-12,SFLAJ-12,SKLAJ-12 14撞击器输出能量J-3-515额定短路关合电流KA5080（预期峰值）16接地开关额定耐受电流（峰值）KA505017接地开关4s额定短时耐受电流KA202018辅助回路额定电压（DC或AC）V≌220，≌110≌220，≌11019机械寿命次1000010000结构特点负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。
