高压开关柜接地开关

接地开关接地开关，用于电路接地部分的机械式开关，属于隔离开关类别。

它能在一定时间内承载非正常条件下的电流（例如短路电流），但不要求它承载正常电路条件下的电流。

接地开关作用1.代替携带型地线，在高压设备和线路检修时将设备接地，保护人身安全；2.造成人为接地，满足保护要求；3.接地开关配置在断路器两侧隔离开关旁边，起到断路器检修时两侧接地的作用。

接地开关原理1、从跳闸来讲其实很简单，当线路发生单相故障时，故障线路两侧开关断开，但是由于正常相与故障相之间存在电磁耦合，出现潜供电流，不利于熄弧，为了减少潜供电流，在两侧开关断开时，自动装置动作立即合上两侧HSGS.以达到快速灭弧的作用。

2、HSGS的最大用处其实就是配合开关实现重合闸的。

其步骤如下：(1)单相接地短路故障发生，产生一次电弧；(2)故障相两端开关跳闸，一次电弧熄灭，潜供电弧(二次电弧)产生；(3)装设于故障相的HSGS动作接地，潜供电弧熄灭；(4)HSGS断开开；(5)重合闸动作开关重合。

接地开关的类型1. 户内高压接地开关。

适用于户内3~12KV三相交流50（60）Hz的电力系统内和各型号高压开关柜配套使用，亦可作为高压电器设备检修时接地用。

主要结构，接地开关有支架、接地刀装配、静触头、传感器、轴、拐臂、压簧、导电套管、软连接成。

工作原理，当操作操动机构使接地开关合闸时，作为力矩使主轴克服阻力矩，带动拐臂沿合闸方向转动，并使接地刀上的操纵杆通过压簧死点，压簧释放能量，使接地开关快速合闸，在合闸位置。

接地刀组件上的接地刀通过碟形弹簧和静触头的凸缘部（刀口）牢固可靠地接触。

分闸操作时，作用力矩使主轴克服主力矩及弹簧力，带动拐臂沿分闸方向转动，并使接地刀压簧通过死点，压簧储能结束，以备下次合闸。

2. 户内高压交流接地开关。

适用于12KV/40.5及以下,交流50Hz的电力系统中，可与各种型号高压开关柜配套，作为接地保护用。

结构由底架、支柱绝缘子、静触头、动触刀、主轴刀、主轴、快速弹簧等部件组成3. 户内高压电动接地开关。

高压开关柜接地刀闸故障分析摘要：电力设备的安全性与可靠性是超大规模输变电和电网安全的重要保证，高压开关柜又是电力系统中的重要设备，在电力系统的发电、输电、变电、电能转换和消耗过程中具有开断和关合电力线路，监测运行电量数据，故障保护等重要作用。

在现场倒闸操作中，会经常遇到开关柜接地刀闸活门无法按下而导致无法合上接地刀闸的缺陷，需要检修人员到现场消缺后才能进行倒闸操作，延长了操作时间，耽误了正常的检修时间，影响了检修计划的刚性执行。

本文阐述高压开关柜接地开关的锁闭原理和电气显示原理，对接地开关常见故障的原因和查找故障点的方法，提出日常运行中降低接地开关故障率的措施。

关键词：高压开关柜；显示原理；故障定位引言变电站的一种非常重要的配电设备就是高压开关柜，由断路器、手车箱、开关柜和相应的保护装置。

开关柜接地闸刀开关阀在现场开关操作时，常会出现接地闸刀不能合闸的现象。

在切换作业前，维修人员需要到现场排除缺陷，延期作业、延长正常维护，影响维护计划的严格执行。

1开关柜接地刀闸电气联锁分析开关柜接地刀闸电气联锁主要通过判断三相高压出线带电情况来确定接地刀闸的解锁或闭锁，即若三相高压出线均不带电，则接地刀闸解锁，可对其进行操作，否则接地刀闸闭锁，无法对其进行操作。

1.1电气联锁原理闭锁电磁铁安装在开关柜本体接地刀闸操作孔小活门处，开关柜状态综合指示仪的闭锁输出接点与闭锁电磁铁串联后接在电源两端，通过控制开关柜状态综合指示仪的闭锁输出１５－１６接点的通断就可控制接地刀闸的解（闭）锁。

1.2电气联锁缺陷分析目前，绝大部分开关柜的接地刀闸电气联锁均采用上述方案。

该电气联锁在开关柜机械联锁非常完善的情况下能够满足接地刀闸联锁要求，但是现在很多开关柜柜体与所配置的手车断路器并非一个厂家设计制造，导致很多开关柜柜体与手车断路器间存在设计误差、配合公差、机械联锁不完善等问题。

当机械联锁不完善时，电气联锁就显得极为重要。

实际应用表明，上述电气联锁方案在机械联锁不完善时无法满足联锁和“五防”要求。

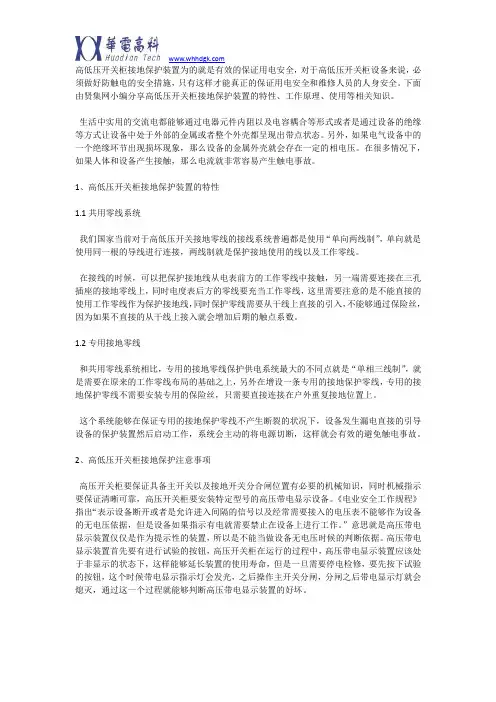

高低压开关柜接地保护装置为的就是有效的保证用电安全，对于高低压开关柜设备来说，必须做好防触电的安全措施，只有这样才能真正的保证用电安全和维修人员的人身安全。

下面由贤集网小编分享高低压开关柜接地保护装置的特性、工作原理、使用等相关知识。

生活中实用的交流电都能够通过电器元件内阻以及电容耦合等形式或者是通过设备的绝缘等方式让设备中处于外部的金属或者整个外壳都呈现出带点状态。

另外，如果电气设备中的一个绝缘环节出现损坏现象，那么设备的金属外壳就会存在一定的相电压。

在很多情况下，如果人体和设备产生接触，那么电流就非常容易产生触电事故。

1、高低压开关柜接地保护装置的特性1.1共用零线系统我们国家当前对于高低压开关接地零线的接线系统普遍都是使用“单向两线制”，单向就是使用同一根的导线进行连接，两线制就是保护接地使用的线以及工作零线。

在接线的时候，可以把保护接地线从电表前方的工作零线中接触，另一端需要连接在三孔插座的接地零线上，同时电度表后方的零线要充当工作零线，这里需要注意的是不能直接的使用工作零线作为保护接地线，同时保护零线需要从干线上直接的引入，不能够通过保险丝，因为如果不直接的从干线上接入就会增加后期的触点系数。

1.2专用接地零线和共用零线系统相比，专用的接地零线保护供电系统最大的不同点就是“单相三线制”，就是需要在原来的工作零线布局的基础之上，另外在增设一条专用的接地保护零线，专用的接地保护零线不需要安装专用的保险丝，只需要直接连接在户外重复接地位置上。

这个系统能够在保证专用的接地保护零线不产生断裂的状况下，设备发生漏电直接的引导设备的保护装置然后启动工作，系统会主动的将电源切断，这样就会有效的避免触电事故。

2、高低压开关柜接地保护注意事项高压开关柜要保证具备主开关以及接地开关分合闸位置有必要的机械知识，同时机械指示要保证清晰可靠，高压开关柜要安装特定型号的高压带电显示设备。

《电业安全工作规程》指出“表示设备断开或者是允许进入间隔的信号以及经常需要接入的电压表不能够作为设备的无电压依据，但是设备如果指示有电就需要禁止在设备上进行工作。

高压开关柜接地开关安装具体操作程序:(1)出线柜A与进线柜B送电关闭进线柜B电缆室门(或盖板)并锁上→进线柜B接地开关分闸→进线柜B接地开关程序锁B解锁并取下钥匙(解锁前不可取下钥匙)→将钥匙插入出线柜A程序锁A→出线柜A接地开关分闸(钥匙插入前接地开关无法操作)→出线柜A隔离开关合闸→出线柜A主开关合闸→进线柜B主开关合闸。

缺点:当进线柜A与进线柜B相隔较远时,操作不太方便。

(2)进线柜B停电检修出线柜A主开关分闸→出线柜A隔离开关分闸→出线柜A接地开关合闸→出线柜A接地开关程序锁A解锁并取下钥匙(解锁前不可取下钥匙)→将钥匙插入进线柜B程序锁B(此时尚不可操作进线柜B 接地开关合闸)→进线柜B主开关分闸→进线柜B接地开关合闸→接地开关程序锁B闭锁(钥匙不可拔下)→打开进线柜电缆室门(或盖板)。

高压开关柜(2路进线柜+母联柜)主开关和接地开关安装程序锁这是一种较为典型的2路供电方案,须考虑3台主开关的运行和联锁以及停电检修时3台主开关与接地开关之间的联锁。

目的:防止进线柜A、进线柜B与母联柜C三台主开关同时合上。

保证在任何时候,最多只允许两台主开关同时合上。

说明:当进线柜B分闸、进线柜A与母联柜C处于合闸状态时如需要对母联柜C进行停电检修,由于母联柜C主开关与接地开关具有机械联锁,母联柜C接地开关合闸前主开关必须分闸,所以不会带电误合接地开关。

措施:进线柜A、进线柜B与母联柜C主开关各安装一把相同的程序锁A、B、C,3把程序锁共用2把相同的钥匙(即3锁2钥匙)口主开关合闸后程序锁钥匙即不可取下如要取下程序锁钥匙主开关必须分闸。

具体操作程序这里不作详细介召。

当接地铜排进线柜A分闸、进线柜B与母联柜C处于合闸状态时,如需要对母联柜C进行停电检修,则须考虑进线柜B与母联柜C 之间进行联锁。

目的：防止进线柜B主开关在关合(带电)状态下误合母联柜C接地开关·防止母联柜C接地开关在关合状态下误合进线柜B主开关送电。

关于高压系统中的接地开关的作用主要用于设备的检修，为了防止检修过程中突然来电，因此必须将检修设备的两端都接地高压配电柜的接地开关，一般为输出负荷侧接地，当我们检修高压配电柜负荷侧时（如：紧固螺栓、拆装电缆等），就要分断开关，同时合上配电柜的接地开关，这样可以防止突然来电引起触电事故，另外可以放尽剩余电荷，有利于检修安全---------------------------------------------------------------------------------------------在停电检修期间，为了保护操作人员，设备，系统的安全，就会把出线通过接地开关对地短路，进行完全放电，这样不会造成由误送电或线路反送电造成的触电事故--------------------------------------------------------------------------------------------这篇文章看来比较专业：3．1接地开关的一种特殊运行条件随着电力建设的发展，电网在不断扩大，容量也在不断增加，为了减少输电走廊占地，同塔双回路平行架空高压输电线路日渐增多，在这种输电线路中使用的某些高压接地开关要求具有开合感应电流的能力。

随着同塔双回线的普及和电压等级的升高，对接地开关开合感应电流的能力也要求越来越高，开合感应电流成为高压接地开关的一种特殊运行条件。

在两条或多条共塔或邻近平行布置的架空输电线中，当某一回或几回线路停电后，由于它与相邻带电线路之间产生电磁感应和静电感应，在停电的回路上将产生感应电压和感应电流。

因此，用于这些线路的接地开关，应能满足以下的运行条件：(1)当停电线路的一端开路，在线路另一端的接地开关分、合操作时，接地开关能开断和关合容性电流。

(2)当停电线路的一端接地，在线路另一端的接地开关分、合操作时，接地开关能开断和关合感性电流。

3．2标准规定的参数国标GB1985中以规范性附录C给出了接地开关开合感应电流的要求和试验方法。

高压开关柜“五防”1、何为电气五防：1）防止误合、误分断路器（断路器带有合闸闭锁，操作指令与相应设备对应才能操作设备）；2）防止带负荷拉合隔离开关、隔离触头（断路器工作运行状态，不能拉出隔离开关）；3）防止带电误合接地开关（断路器工作运行状态，不能操作接地开关）；4）防止接地开关在合闸位置关合断路器（接地开关合闸位置，手车不能摇到工作位置）；5）防止误入带电间隔（隔室带电时，柜门打不开）。

2、操作员如何在6KV高压开关操作时实现五防操作员必须具备相关的专业知识，依据操作票唱票按票操作操作且必须有监护人监护；高压开关柜也拥有很多设计为操作人员提供判断依据和防止操作员误操作。

这些设计一般分为两种：1）高压开关柜上的双重编号和带电显示装置：仅作为提示性装置。

此装置可以为操作员在操作时提供判断依据，防止误操作的发生。

2）机械程序锁：联锁方法简单、可靠、直接、有效,特别适合多台柜之间的联锁。

此联锁可以在操作员操作时对操作安全提供五防保护。

1）各种编号标志以及开关柜上的带电显示装置1、高压开关柜上都贴有此高压开关的双重编号，操作人和监护人在操作前必须核对高压开关是否与操作对象向对应。

2、高压开关柜上设计有状态显示装置以及带电显示装置，操作人员必须以此判断开关柜的实际状态，并依据五防原则判断可否进行操作。

2）高压开关柜中所设计的五防一般联锁方法及其优缺点：1-机械联锁：联锁方法简单、可靠、直接、有效,一般用于高压开关柜断路器-隔离开关-接地开关-柜门之间的联锁,应优先采用。

但柜与柜之间的联锁很难实现。

2-电气联锁：联锁方法容易实现,联锁功能可以做的很完善,但如果辅助开关、继电器等电器接点切换不灵或粘连则会造成联锁功能丧失或紊乱。

这种联锁方法一般作为机械联锁的辅助手段,实现双重联锁。

3-电磁锁：联锁方法简单、有效,但有一定局限性,一般用于柜门闭锁。

万能解锁钥匙必须严格管理和慎用。

4-微机闭锁：软件设计完善,防误功能齐全,但成本较高。

电厂高压开关柜门上，这些图形符号都代表啥意思？来认识一
下！
6KV开关一次回路图形符号都代表啥意思？
1、母线
2、开关（里面长方形代表熔断器，俗称保险，上下半圆弧代表可
抽（推）拉式）
3、电流互感器（长得跟糖葫芦似的，也叫CT）
4、过电压保护器（也叫避雷器）
5、接地开关（地刀）
6、零序CT（小圆圈，电缆从里面穿过去）
这就是图示里的开关
也叫FC开关（接触器(Contactor)和熔断器(Fuse)的组合电器）
上图红色圈里的就是开关的保险，也就是图示2里的长方形
这就是图示里的6，底下那个小圆圈，零序电流互感器（零序CT）
零序CT铭牌
这个图形符号啥意思？
上面横线代表母线；左边是PT（电压互感器，那个长方形是保险）；右边是过电压保护器（也叫避雷器），由上图示可知，PT和过
电压保护器是连在一起，貌似为一体组合式的，好，下面看下实物。

果然是组合一体的
1、PT
2、保险
3、过电压保护器。

35kv高压开关柜一、引言35kv高压开关柜是电力系统中用于控制和保护电力设备的重要装置之一。

它在配电系统中起到接通和切断高压电源的作用，同时也可以监测电流、测量电压、进行保护等功能。

本文将介绍35kv高压开关柜的基本结构、工作原理、常见故障及维护等方面的内容。

二、基本结构35kv高压开关柜的基本结构包括开关箱体、断路器、隔离开关、接地开关等部分。

1.开关箱体：是35kv高压开关柜的外壳，用于保护内部元件，同时也起到防尘、防水、防腐蚀的作用。

2.断路器：是35kv高压开关柜中最重要的组件之一，用于将高压电源接通或切断，保护电力系统的稳定运行。

3.隔离开关：用于切断电源与负载之间的电气连接，通常在断路器之前安装，起到保护断路器的作用。

4.接地开关：用于将带电元件与地之间建立可靠的连接，以实现电气设备的安全接地。

三、工作原理35kv高压开关柜的工作原理主要包括以下几个步骤：1.接通电源：当需要接通高压电源时，先关闭断路器，然后将隔离开关合闸，确保电源与负载之间建立电气连接。

2.切断电源：当需要切断高压电源时，先将隔离开关拉闸，隔断电源与负载之间的电气连接，然后关闭断路器，切断高压电源。

3.监测电流、测量电压：在工作过程中，35kv高压开关柜还可以监测电流变化，测量电压大小，以便对电力系统进行保护和控制。

四、常见故障与维护1.断路器故障：断路器在工作过程中可能会因为机械磨损、接触不良等原因发生故障。

对于断路器故障，需要及时进行检修和更换。

2.接触不良：由于高压开关柜中接触部分长期使用，接触面可能会出现氧化、腐蚀等问题，导致接触不良。

定期清洁和维护接触部分可以减少接触不良的发生。

3.绝缘故障：35kv高压开关柜中的绝缘部分可能会因为外力损伤、老化等原因发生故障，需要定期检查和维护绝缘部分。

在进行维护操作时，应确保断开电源，穿戴好绝缘手套、护目镜等个人防护装备，避免发生意外。

五、总结35kv高压开关柜在电力系统中具有重要作用，通过接通和切断高压电源，实现对电力设备的控制和保护。

JN15-12型户内高压接地开关JN15-12型户内高压接地开关
JN15型户内高压接地开关概述
JN15-12/31.5型户内高压接地开关(以下简称接地开关)是依据商场需要方案开发的新式接地开关，适用于户内3~12KV三相沟通50(60)Hz的电力体系内和各类型高压开关柜配套运用，亦可作为高压电器设备修补时接地用。

该接地开关构造简略紧凑、重量轻、操作活络、设备便当、动热安稳好，是JN4-十接地开关的志向换代商品。

JN15型户内高压接地开关环境条件
1、适用于以下环境条件
海行翻开不跨过十00米;
环境温度不高于+40℃，不低于-十℃;
相对湿度日均匀不大于95%，月均匀不大于90%;
地震烈度不跨过8度。

2、不适用于下列场合
设备场合址有严重影响接地开关绝缘和导电才调的气体、蒸汽、化学性堆积、烟雾、尘土尘垢以及其爆破腐蚀物质;
设备场合存在再三剧烈的哆嗦。

JN15型户内高压接地开关构造和作业原理
1、首要构造
接地开关有支架、接地刀设备、静触头、传感器、轴、拐臂、压簧、导电套管、软联接构成。

注：支架由薄钢板曲折后焊接成部件，别的均为拼装式零部件。

2、作业原理
当操作操动组织使接地开关合闸时，作为力矩使主轴打败阻力矩，股动拐臂沿合闸方向翻滚，并使接地刀上的操作杆经过压簧死点，压簧开释能量，使接地开关活络合闸，在合闸方位。

接地刀组件上的接地刀经过碟形绷簧和静触头的凸缘部(刀口)健旺牢靠地触摸。

分闸操作时，效果力矩使主轴打败主力矩及绷簧力，股动拐臂沿分闸方向翻滚，并使接地刀压簧经过死点，压簧储能完毕，以备下次合闸。

接地开关和合闸速度与人的操作速度无关。

10kv高压开关柜“五防"功能高压开关柜得“五防"装置一般可分为机械、电气与综合三类“五防”包括:防止带负荷分、合隔离开关（隔离插头)；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间,以上五项防止电气误操作得内容,简称“五防”就是确保设备与人身安全、防止误操作得重要措施.1、手车式断路器得“五防"联锁：高压开关柜有些安装有状态显示器可以观察断路器得状态，在断路器面板上设有断路器分、合状态得机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。

2)手车由试验位置，在摇向工作位置推进得过程中与达到工作位置以后，（二次插头被锁定）不能拔开二次插头。

3）电源闭锁:只有控制电源正常闭锁回路完好得情况下合闸机构才能自动解锁.当需要进线检修时；为保证检修人员得安全,值班人取下控制回路熔断器后，无论就是在远方或就地以及手动操作断路器断路器均无法合闸。

4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出,只有当断路器处于分闸状态后才能摇动手车这就是为了防止断路器手车插接触头带负荷进行分离(带负荷拉隔离刀闸）。

5）当手车锁定在试验位置时,手车上得电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸得操作。

当接地刀闸合上时接地开关操作轴上得联锁机构闭锁装置阻止断路器底盘进车,只有将接地刀闸拉开解除与断路器闭锁后,断路器小车才能进车至工作位置,这就是为了防止接地刀闸在合位而误合接地刀闸,(防止带电合接地刀闸)与（装挂接地线)。

6）如果断路器在试验位置已经合闸,此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构得锁定,才能进车至工作位置；这就是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。

高压配电室常见故障与处理第一部分概括本文就 10KV电力配电室内高压断路器、电压互感器、接地刀闸的常有故障作了大概的介绍，并供给了一些故障剖析的方法及故障办理的手段，可供配电值班员及检修作业人员参照。

高压配电室主要负责高压用电设备的供给高压电源，以及设备区和值班室供给照明电源，作为配电所传递和输出电源的高压配电柜，就显得尤其重要。

当前，高压配电室使用设备厂家比许多，产品各式各种，但当前使用许多的是户内中置式沟通金属铠装封闭开关设备。

因为配电室内高压设备比较集中，高压室内净空小，作业人员操作时距带电设备距离较近，因此，最近几年所使用的中置式沟通金属铠装封闭开关设备都带有防误操作、防设备分合不到位、防柜内外隔绝门闭合不到位等“五防” 设备。

这些“五防”设备，有的属机械闭锁装置，有的属电气闭锁装置，有的属机械电气联合闭锁装置，这就为设备的正常运转增添了更多的故障点。

联合高压配电室设备故障特色，故障要素。

为其分类：1、高压断路器故障2、电压互感器故障3、开关柜接地开关故障第二部分高压配电室故障及办理第一节高压断路器的故障及办理高压断路器的故障按其故障要素，分为两大类：1、机械类2、电气类1、机械类a、断路器手车推不到位或拉不出来办理方法：在油田的配电室的高压断路器一般都是仿 ABB的产品。

手车拉不出来，第一检查手车有没有正确摇到实验地点，手车推不到位，一般是要把手车底部两个把手到正确地点，使把手两端卡进双侧孔内。

b、断路器储能完成后就自动合闸原由剖析： (1)是因为机构内储能半月板在合闸半轴卡的部位比较浅或没有卡住，造成机构储完能后紧接着由开释能量。

(2)合闸顶杆卡死，使机构总处于要合闸状态，造成机构储完能就合闸办理方法： (1)解决方法调整合闸半轴角度，使合闸半轴卡的角度变小。

使储能半月板能卡在合闸半轴上。

（2）改换新的合闸顶杆。

c、断路器拒合原由剖析：在断路器本体手动合闸，合闸顶杆未能与合闸挡板接触。

高压开关柜的组成及各部分的作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高压开关柜是电力系统中的重要设备，其组成部分及各自的作用对于电力系统的安全运行至关重要。

高压为什么出线柜有接地开关？而..........
1，因为进线、母联、隔离、PT都没有往外出的出线，进线是上一级进线经过开关到母线，进线柜如果是变压器进来的话在变压器侧可以装地线，如果是高压线路进线，它的上一级就相当于出线会有接地刀闸。

母联和隔离是因为他们只是连接母线用的，母线有工作肯定会停电并有明显断开点，所以没有必要安装接地刀闸，就算为了安全，在检修时顶多加一根个人保安接地线。

PT的话因为变到二次只有100V而且有保护接地所以也没必要安装接地刀闸，停电时拖出来就行了。

高压出线柜是往外出线，因为大部分距离很长，有突然来电的危险，所以安装一组接地刀闸来预防突然来电以及消除电缆线路的电容电流。

2、隔离柜并不是一个空柜子，隔离柜内有隔离手车，在停电检修时会把隔离手车从柜内拉出来形成一个明显的断开点，也相当于一个刀闸，明显断开点都有了，怎么还能起不到隔离作用呢？。
