双电源转换问题分析与对策
- 格式:docx
- 大小:79.24 KB
- 文档页数:6

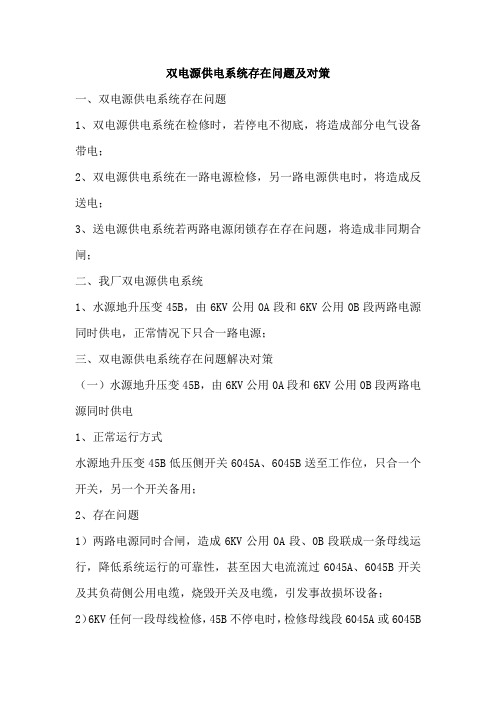

双电源供电系统存在问题及对策一、双电源供电系统存在问题1、双电源供电系统在检修时,若停电不彻底,将造成部分电气设备带电;2、双电源供电系统在一路电源检修,另一路电源供电时,将造成反送电;3、送电源供电系统若两路电源闭锁存在存在问题,将造成非同期合闸;二、我厂双电源供电系统1、水源地升压变45B,由6KV公用0A段和6KV公用0B段两路电源同时供电,正常情况下只合一路电源;三、双电源供电系统存在问题解决对策(一)水源地升压变45B,由6KV公用0A段和6KV公用0B段两路电源同时供电1、正常运行方式水源地升压变45B低压侧开关6045A、6045B送至工作位,只合一个开关,另一个开关备用;2、存在问题1)两路电源同时合闸,造成6KV公用0A段、0B段联成一条母线运行,降低系统运行的可靠性,甚至因大电流流过6045A、6045B开关及其负荷侧公用电缆,烧毁开关及电缆,引发事故损坏设备;2)6KV任何一段母线检修,45B不停电时,检修母线段6045A或6045B开关负荷侧带电,可能造成误入带电间隔;3)6045A、6045B开关任何一个开关拉至试验位时,将自动解除开关闭锁,可以合上该开关柜内地刀,若另一路电源开关在合闸位,将造成带电合接地刀闸误操作发生;3、解决对策1、任何一路电源开关在工作位,不允许合6045A、6045B开关柜地刀;2、任何一路电源开关柜内地刀未断开,不允许将任何一路电源开关送至工作位;3、合任何一路电源开关柜内地刀时,必须检查两路电源开关不在工作位;(二)水源地45B低压侧开关6045A、6045B闭锁实施方案1、锁具说明2、钥匙交换盒说明3、水源地45B低压侧开关6045A、6045B闭锁关系说明1、6045A、6045B开关确断,且在试验位、检修位置时,方可进行6045A、6045B开关柜地刀操作;2、6045A、6045B开关柜地刀确断后,方可进行6045A、6045B送电操作。
电脑双电源供电方案解决方法下面是一些常见的电脑双电源供电方案解决方法:1.UPS供电解决方案:UPS(不间断电源)是一种将AC电源转换为DC电源并存储在电池中的设备。
当主电源中断时,UPS会立即切换到备用电池供电,以保持电脑正常运行。
为了实现双电源供电,可以使用两个独立的UPS设备,每个设备连接到不同的电源,并通过一个自动切换开关来选择电源。
这样,当一台UPS设备发生故障或需要维护时,另一台UPS设备可以自动接管电源供应。
2.备用电源切换方案:备用电源切换方案是一种将电脑与两个独立的电源系统连接的方法。
其中一个电源系统为主电源,另一个电源系统为备用电源。
在这种方案中,电脑使用一种称为自动切换开关的设备来选择电源。
当主电源故障或失效时,自动切换开关会立即将电脑从主电源切换到备用电源,以保持电脑的正常运行。
3.并联电源方案:并联电源方案是一种将两个电源连接到电脑的方法。
在这种方案中,两个电源同时供电,而不是一个电源作为主电源,另一个电源作为备用电源。
这样做的好处是可以提供更高的功率,以满足电脑的大功率需求。
如果其中一个电源发生故障,另一个电源可以继续向电脑供电,以确保电脑的连续运行。
4.冗余电源方案:冗余电源方案是一种将两个或更多电源连接并互相冗余的方法。
在这种方案中,每个电源都可以单独供电电脑,当其中一个电源发生故障时,其他电源可以接替其任务。
这样可以大大提高供电的可靠性和稳定性。
5.太阳能+电网供电方案:太阳能系统是一种通过太阳能电池板将太阳能转换为电能的设备。
在这种方案中,可以将太阳能系统与电网供电系统连接到电脑。
太阳能用于供电时,可以减少对电网的依赖,同时还可以节省能源和减少碳排放。
当太阳能供电不足或天气不好时,电网可以提供备用电源。
无论采用哪种电脑双电源供电方案,都应考虑以下几点:1.选择可靠的电源设备:选择高品质的UPS、自动切换开关、并联电源或冗余电源等设备,以确保其正常工作和长期稳定性。

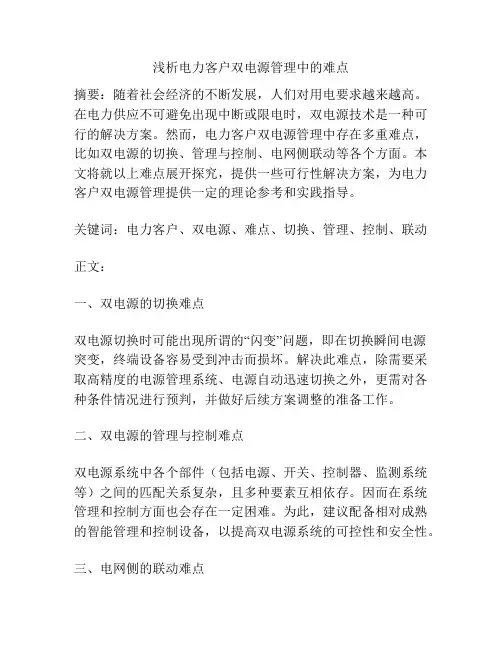

浅析电力客户双电源管理中的难点摘要:随着社会经济的不断发展,人们对用电要求越来越高。
在电力供应不可避免出现中断或限电时,双电源技术是一种可行的解决方案。
然而,电力客户双电源管理中存在多重难点,比如双电源的切换、管理与控制、电网侧联动等各个方面。
本文将就以上难点展开探究,提供一些可行性解决方案,为电力客户双电源管理提供一定的理论参考和实践指导。
关键词:电力客户、双电源、难点、切换、管理、控制、联动正文:一、双电源的切换难点双电源切换时可能出现所谓的“闪变”问题,即在切换瞬间电源突变,终端设备容易受到冲击而损坏。
解决此难点,除需要采取高精度的电源管理系统、电源自动迅速切换之外,更需对各种条件情况进行预判,并做好后续方案调整的准备工作。
二、双电源的管理与控制难点双电源系统中各个部件(包括电源、开关、控制器、监测系统等)之间的匹配关系复杂,且多种要素互相依存。
因而在系统管理和控制方面也会存在一定困难。
为此,建议配备相对成熟的智能管理和控制设备,以提高双电源系统的可控性和安全性。
三、电网侧的联动难点双电源系统连接到电网,其电网侧联动实现的复杂程度与稳定性是影响双电源系统运行的重要因素。
为有效解决电网侧联动问题,建议电力企业提供完善的反馈机制,定期对电网侧设备进行维护和更新,并加强对双电源系统的监控与管理。
综上所述,电力客户双电源管理中的各种难点并非不可逾越,可以借助优质设备和高端技术,从一定程度上减少风险和优化系统效率。
未来,电力企业应加强对双电源技术的研究和应用推广,以提高电力供应的稳定性和可靠性。
四、对双电源设备的品质要求电力客户双电源管理中,对双电源设备的品质要求是一个至关重要的问题。
高品质、低故障率的设备可以保证双电源系统的安全运行,并且减少因设备故障导致的停电风险。
因此,在购买双电源设备时,应选择信誉度高、专业的厂商,并且选择符合规定、经过认证的产品。
五、开发完备的应急预案双电源设备作为应急备用电源,必须具备一定的应急预案。
双电源切换出现短路的原因主要有以下几点:
1.内部电路故障:双电源自动切换开关的内部电路出现故障,可能导致短路问题。
2.负载电流过大:负载电流超过额定电流时,可能导致双电源切换装置的触点过热,从而引起短路。
3.负载不平衡:三相不平衡值设置得过小,可能会引发三相不平衡,从而导致短路。
4.过电压或欠电压:欠电压值设置得太大,或者过电压值设置得太小时,可能会引发短路。
5.端子螺钉和导线接线螺钉松动:这可能导致连接不良,从而引发短路。
6.启动控制电流大、时间长:启动控制电流大、时间长时,可能导致跳闸动作延迟,从而引发短路。
7.电容器的充电工作电流和荧光灯的启动电流过大:这可能引起瞬时跳闸保护动作,从而引发短路。
8.震动、冲击:震动或冲击可能导致双电源切换装置的内部元件受损,从而引发短路。
9.企业内部管理控制局部短路:电动机等设备内部可能发生的局部短路,也可能引发双电源切换装置的短路问题。
以上信息仅供参考,具体情况还需要专业人员进一步排查。
双电源切换开关故障遇到开关不能正常工作情况时,请首先按复位按钮看可否排除故障,然后检查主备开关的进线、二次采样线是否正常,接插件是否有松动、虚接情况。
下面供常见故障排除时参考。
一、接入电源自动转换开关不动作,控制器灯不亮可能出现部位:1.安装接线是否接正确及接实2.熔断器熔芯是否熔断解决方法:1.检查断路器进线端有无脱落和接虚,如有脱落重新接好2.对于3极ATS中性线应接入中性端子上3.更换熔断器二、接入电源自动转换开关不工作,控制器灯亮可能出现部位:1.自动转换开关未置自动位置2.自动转换开关延时调整过长解决方法:1.自动转换开关自动/手动切换开关处在手动位置,同时B型控制器自动切换灯不在自动位置2.自动转换开关置在自投不自复或互为备用状态下。
不能备用回路转为主用回路,如需改为自投自复状态时重新调整拨码开关及控制器设置3.自动转换电器切换延时被调整,重新调整延时拨码开关及控制器的设置三、控制器电源灯闪烁可能出现部位:1.进线电源故障a.电源超压b.电源线路接触不良c.控制器故障2.电源灯闪烁,蜂鸣器报警解决方法:1.重新调整进线电源电压2.检查进线电源是否有断相,或虚接现象,如存在接实,其中包括自动转换电器的采样线。
3.控制器插件重新接插或更换控制器。
4.进线电源端中性线与相线接反,重新更正接好。
四、自动转换开关脱扣灯亮可能出现部位:1.运输原因造成自动转换电器断路器脱扣2.使用中造成自动转换电器的断路器脱扣解决方法:1.如果是运输原因造成塑壳断路器脱扣,手动再扣后再自动转换到自动状态时自动转换同时需要按复位键2.在使用中造成自动转化电器的塑壳断路器脱扣,首先要检查一下断路器负载情况1)如果是短路原因造成脱扣,首先将短路现象排除后再进行手动或自动转换,如在设排除短路故障情况下不得进行手动或自动转换易造成二次短路或出现人身伤害。
2)过载情况下脱扣,首先检查用电设备负载,同时要检查ATS使用塑壳断路器额定电流是否能满足负载,如不满足应尽可能更换塑壳断路器,否则会引起断路器频繁脱扣造成断路器动静触头烧损,影响供电系统。
双电源切换故障的分析与解决【摘要】双电源虽然可以保障机械运转的长时间持续性,但是也存在一些问题,为了解决这些问题,本文从双电源的工作原理、信号电源的组成与故障分析、原因分析,以及解决措施这四个方面对双电源切换故障的分析与解决进行阐述。
【关键词】双电源;切换;故障;解决措施一、前言随着电力的广泛应用,为了确保电力供应的稳定和工作人员的安全,在许多的企业生产中都运用了双电源技术,为了保证双电源技术的稳定,因此我们需要对其进行分析、探讨,进而提高技术水平。
二、双电源的工作原理1.电路的特点本电路利用可逆接触器的结构特点,与控制电路构成机械与电气的双重互锁,除了具有常规的失压、欠压、来电、过流和短路保护外,还具有缺相保护、逆送电保护和故障保护,本电路结构简单,设计注重安全性,操作方便,抗谐波干扰,不会因误操作而导致电源切换事故。
2.电路的组成本电路的原理如下,如图所示,图l为主电路,图2、图3为控制电路。
在图1中,ACl为工作电源,AC2为应急电源,CBl为工作电源的进线断路器,CB2为应急电源的进线断路器,C为可逆交流接触器,它由工作电源的进线接触器C11和应急电源的进线接触器C 21组成,接触器CII、C2l之间存在机械联锁,C12为工作电源控制回路的电磁继电器,C22为应急电源控制回路的中闻继电器,常闭触头C12和C22构成电气互锁。
可逆交流接触器c,通过机械联锁机构互锁,它与控制电路中的中电磁继电器C12、C22构成机械与电气双重互锁。
3.工作原理平时由工作电源ACl对外供电,断路器CBl和可逆交流接触器c中的C1l 接通,断路器CB2和可逆交流接触嚣C中的C2I断开。
其工作原理如下:当工作电源ACl来电时,合上断路器CBl,控制回路的中间继电器C1 2线圈得电,其常开触头C12吸合,常闭触头C12断开,当按下启动按钮STARTl 时,接触器Cll线圈得电,接触器Cll主触头吸合,工作电源ACl对外供电。
双电源转换开关常见故障
双电源转换开关是一种用于切换电路系统供电源的设备,常见于电力系统中,用于在一电源出现故障或需要维护时,将负载切换到备用电源上,以确保电力系统的连续供电。
以下是双电源转换开关常见的故障:
1.机械故障:由于长期使用或不当操作,转换开关内部的机械部件(如机构、传动装置等)可能会出现磨损、松动、断裂等问题,导致转换动作不准确或无法正常切换。
2.接触不良:转换开关在切换时需要确保电路的良好接触,如果接触不良(如接触点氧化、松动、烧毁等),会导致转换开关在切换时出现断电、跳闸或短路等问题。
3.电气故障:转换开关内部的电路元件(如继电器、开关器件等)可能会因电压过高、电流过大、过载、短路等原因损坏,导致转换开关无法正常工作。
4.控制电路故障:转换开关的控制电路(如控制电源、控制信号线路等)出现故障,可能导致转换动作失效或误操作。
5.外部环境因素:双电源转换开关通常安装在室外或恶劣环境中,可能受到温度、湿度、震动、腐蚀等外部因素的影响,导致设备老化、损坏或失效。
6.人为操作失误:误操作、操作不当或维护保养不及时等因素也可能导致双电源转换开关出现故障。
为避免以上故障,需要定期对双电源转换开关进行检查、维护和保养,并采取必要的防护措施,如安装过流保护、过压保护、接地保护等装置,以确保其安全可靠地运行。
同时,在使用过程中,操作人员应按照操作规程操作,避免误操作或操作失误。
1 / 1。
双电源切换故障的分析与解决【摘要】双电源虽然可以保障机械运转的长时间持续性,但是也存在一些问题,为了解决这些问题,本文从双电源的工作原理、信号电源的组成与故障分析、原因分析,以及解决措施这四个方面对双电源切换故障的分析与解决进行阐述。
【关键词】双电源;切换;故障;解决措施一、前言随着电力的广泛应用,为了确保电力供应的稳定和工作人员的安全,在许多的企业生产中都运用了双电源技术,为了保证双电源技术的稳定,因此我们需要对其进行分析、探讨,进而提高技术水平。
二、双电源的工作原理1.电路的特点本电路利用可逆接触器的结构特点,与控制电路构成机械与电气的双重互锁,除了具有常规的失压、欠压、来电、过流和短路保护外,还具有缺相保护、逆送电保护和故障保护,本电路结构简单,设计注重安全性,操作方便,抗谐波干扰,不会因误操作而导致电源切换事故。
2.电路的组成本电路的原理如下,如图所示,图l为主电路,图2、图3为控制电路。
在图1中,ACl为工作电源,AC2为应急电源,CBl为工作电源的进线断路器,CB2为应急电源的进线断路器,C为可逆交流接触器,它由工作电源的进线接触器C11和应急电源的进线接触器C 21组成,接触器CII、C2l之间存在机械联锁,C12为工作电源控制回路的电磁继电器,C22为应急电源控制回路的中闻继电器,常闭触头C12和C22构成电气互锁。
可逆交流接触器c,通过机械联锁机构互锁,它与控制电路中的中电磁继电器C12、C22构成机械与电气双重互锁。
3.工作原理平时由工作电源ACl对外供电,断路器CBl和可逆交流接触器c中的C1l 接通,断路器CB2和可逆交流接触嚣C中的C2I断开。
其工作原理如下:当工作电源ACl来电时,合上断路器CBl,控制回路的中间继电器C1 2线圈得电,其常开触头C12吸合,常闭触头C12断开,当按下启动按钮STARTl 时,接触器Cll线圈得电,接触器Cll主触头吸合,工作电源ACl对外供电。

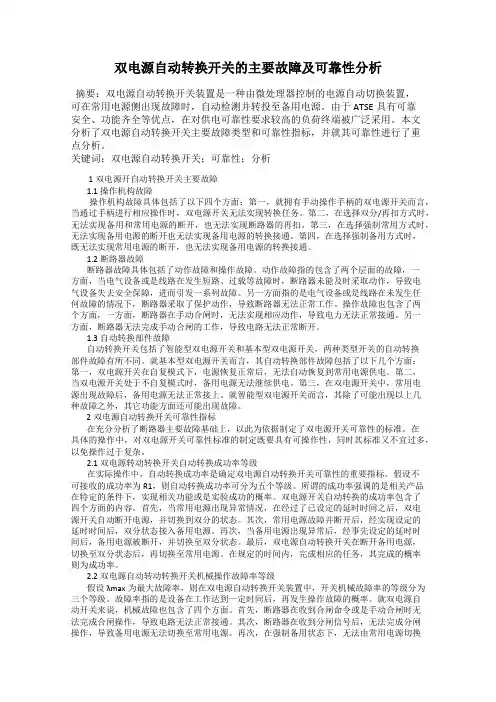

双电源自动转换开关的主要故障及可靠性分析摘要:双电源自动转换开关装置是一种由微处理器控制的电源自动切换装置,可在常用电源侧出现故障时,自动检测并转投至备用电源。
由于ATSE具有可靠安全、功能齐全等优点,在对供电可靠性要求较高的负荷终端被广泛采用。
本文分析了双电源自动转换开关主要故障类型和可靠性指标,并就其可靠性进行了重点分析。
关键词:双电源自动转换开关;可靠性;分析1双电源开自动转换开关主要故障1.1操作机构故障操作机构故障具体包括了以下四个方面:第一,就拥有手动操作手柄的双电源开关而言,当通过手柄进行相应操作时,双电源开关无法实现转换任务。
第二,在选择双分/再扣方式时,无法实现备用和常用电源的断开,也无法实现断路器的再扣。
第三,在选择强制常用方式时,无法实现备用电源的断开也无法实现备用电源的转换接通。
第四,在选择强制备用方式时,既无法实现常用电源的断开,也无法实现备用电源的转换接通。
1.2断路器故障断路器故障具体包括了动作故障和操作故障。
动作故障指的包含了两个层面的故障,一方面,当电气设备或是线路在发生短路、过载等故障时,断路器未能及时采取动作,导致电气设备失去安全保障,进而引发一系列故障。
另一方面指的是电气设备或是线路在未发生任何故障的情况下,断路器采取了保护动作,导致断路器无法正常工作。
操作故障也包含了两个方面,一方面,断路器在手动合闸时,无法实现相应动作,导致电力无法正常接通。
另一方面,断路器无法完成手动合闸的工作,导致电路无法正常断开。
1.3自动转换部件故障自动转换开关包括了智能型双电源开关和基本型双电源开关,两种类型开关的自动转换部件故障有所不同。
就基本型双电源开关而言,其自动转换部件故障包括了以下几个方面:第一,双电源开关在自复模式下,电源恢复正常后,无法自动恢复到常用电源供电。
第二,当双电源开关处于不自复模式时,备用电源无法继续供电。
第三,在双电源开关中,常用电源出现故障后,备用电源无法正常接上。
近年来,随着我国铁路事业日新月异的迅猛发展,行车速度不断提高,对铁路通信信号等一级负荷供电可靠性的要求也越来越高,一旦电源侧出现故障,势必严重影响行车,造成国民经济较大损失。
我国现行铁路设计规范要求通信信号等一级负荷应有两路电源,分别供电至用电设备或低压双电源切换装置处,目前设计中一般均由车站自动闭塞、贯通变压器低压侧各引一路电源至用电设备处双电源切换箱,自双电源切换箱下口馈出至负荷,在此供电系统中,双电源切换装置作为两路电源的转换点对能否保证可靠供电起着关键作用。
但目前在设计、使用中对如何选用双电源切换装置、双电源切换装置在不同配电系统中的设置、类型的选用以及管理等方面,还存在很多值得深入探讨的问题。
l 双电源转换的发展现状
我国工程领域实现双电源切换有四种模式,即两接触器型、两断路器型、励磁式专用转换开关和电动式专用转换开关。
最初设计均为两接触器型,它是由两台接触器搭接而成的简易电路,这种方式因其机械联锁不可靠、容易产生温升发热、触点粘结、线圈烧毁,在目前工程中应用越来越少,接近淘汰;第二为两断路器式(CB级),这种双电源转换电路由两断路器搭接而成,另配机械联锁装置,同时具有短路、过电流保护功能,但是这种模式机械联锁不太可靠,多用于计算电流较大的场所;第三采用励磁式专用转换开关,它由励磁式接触器外加控制器构成一个整体装置,机械联锁可靠,转换时由电磁线圈产生吸引力来驱动开关,速度快。
第四由电动式开关构成,其主体为负荷隔离开关,作为机电一体式开关电器,转换由电机驱动,转换平稳迅速,且具有过0位功能(PC级)。
按GB/T 14048.11的规定:双电源切换装置可分为PC级或CB级两个级别。
PC级:能够接通、承载、但不用于分断短路电流;CB级:配备过电流脱扣器,主触头能够接通并用于分断短路电流。
2 现行设计中有关争议
目前设计中关于双电源切换装置的争议和误区主要有以下几点
1)CB级、PC级双电源转换装置如何选用;
2)双电源转换装置选择三极开关还是四极开关;
3)双电源转换装置选择两位式还是三位式;
4)双电源转换装置是否可作为隔离电器使用;
5)双电源转换装置转换时间的确定;
下面将针对这些问题展开讨论,以期找到适用于铁路通信信号供电系统的解决之道。
3 铁路设计的对策
配电系统的特点和负荷的需要是设计中如何选择双电源切换的型式及各种参数的根本,显然,接通与分断能力与系统负载的自身特性及操作频繁度关系甚大,在设计中需酌情分析。
国标
GB/T14048.11--2002按其不同用途规定了相应的使用类别(表1)。
铁路通信信号负荷均为感性负载,同时由于为通信信号供电的高压侧10kV自闭线路、贯通线路分别设有备自投及重合闸装置,除计划检修外停电次数较少,比较可靠,因此在一般车站应选用针对感性负载不频繁操作的双电源切换装置。
基本原则确定后,针对上一章所提问题逐一分析如下:
1)如何选择Pc级和CB级两类转换装置
CB级本身带热磁保护,它的主触头能够接通并用于分断短路电流。
选择CB级时,只要求自动转换装置的执行断路器选择正确,即符合下列条件:①低压断路器额定分断电流(有效值)大于该处的预期最大短路电流值(有效值);②低压断路器选型与上下级出线回路低压断路器选型配合满足配电保护选择性要求。
PC级只有电源转换功能,没有短路及过载保护功能。
额定电流小于等于250A的自动转换开关,其额定短时耐受电流有效值(1s)一般在5~12kA左右;因此设计中需要根据整个低压配电系统的情况和场合,负荷的要求具体分析,客观选择。
实际应用中,在配电箱、柜内,CB级前端可只设置隔离电器或隔离开关,不必再设短路保护电器;而PC级前端就需要设置短路保护电器,且配电箱、柜内出线回路上的MCB还需要与前端设置的MCB有级联配合的要求。
需要注意的是CB级转换装置会产生因保护功能所引发的一系列问题:
(1)增加了保护的级数,需要确保与上、下级之间的选择性。
(2)由于双电源转换的动作输入信号是取自电源进线的上口,当正常电源的电压或频率都正常时,断路器因过流而脱扣造成负载失电,转换装置并不会动作。
从这个角度说,CB级的保护功能,在系统的运行中是不利的。
但在短路容量大的配电系统中,CB级有一定的优势。
2)选择三极开关还是四极开关
对于三极和四极开关的选用,一般认为对同一类型、同容量的电源之间,如两个公用电网、两个发电机组等这些零线不切断的或共零线的电源可用三极;对于不同制式的电源之间的自动转换和具有谐波电流较大影响的须用四极;另两个不同容量的电源之间的转换应使用四极,因为在各自的零线上都有不同的零序电压存在,如零线不断开将会形成环流,对电器设备危害很大。
针对铁路通信信号供电的两路电源分别为10kV自闭线、贯通线,一般均来自沿线10kV铁路配电所,其上级电源为地方公用电网,因此属于同一类型电源,在应用中没有特殊情况选用三极开关即可。
3)选择两位式还是三位式开关
双电源转换装置在转换过程中,有一次动作到位(两位式),还有在中间有一个空位(三位式)。
两位式开关主触头仅有两个工作位(正常电源位及备用电源位),其转换动作时间较快;三位式开关主触头有三个工作位,(正常电源位、备用电源位及零位),零位时主触头处于空挡,因为设置了零位,三位式转换动作时间较慢。
设置“零位”的主要作用是当负载为高感抗或大电机负载时,为避免冲击电流做暂态停留之用。
可以说,两位式比三位式有更高的可靠性。
根据铁路一级负荷的特点,要求两路电源迅速转换,且负载冲击电流不大,所以在设计中应尽量选取两位式开关。
4)双电源转换装置是否可作为隔离电器使用
隔离开关必须具有以下功能:①动触头在断开位置时可锁定或可视;②具有较高的额定冲击耐受电压(1.25倍);③在任何情况下,极限泄漏电流不应超过6mA。
从定义可以看出,双电源切换装置应用在电气系统中主要目的是在一、二级负荷中完成主备用电源的切换功能。
另一方面,其自身也有检修和维护的可能,所以双电源切换装置自身不能满足隔离器的要求,同时转换装置自身的重要性与结构复杂性要求有一个无电维护的条件,在其前端必须设置隔离电器。
5)双电源转换装置转换时间的确定
不同的备用电源性质,以及不同的负载情况,对转换时间的要求各有不同。
双电源转换装置切换时间△t=△t1+△t2
△t1——转换动作时间
Δt2——人为延迟时间
在配电系统运行中同时伴随着主触头间的电弧产生及熄灭。
为了确保电弧的可靠熄灭,防止第一、第二主触头的跨越电弧使正常与备用电源间发生短路。
△t必须大于电弧存在的时间。
其次,人为延时的确定原则为:①下级转换开关比上一级转换开关的总动作时间应大于10个周波(200ms)。
②如果正常电源与备用电源在电源侧设置了联络断路器,本级转换开关的总动作时间应比上级联络开关的延时整定互投时间大0.5s。
目前生产条件下,转换开关动作时间范围大致如下表所示。
4 结束语
双电源转换装置应用在正常电源与备用电源的交汇处,作为铁路通信信号等一级负荷低压供电系统中的核心部分,为保障供电可靠性发挥着重要作用,在设计、使用中很容易被忽视为普通开关,为整个系统安全运行留下重大隐患,因此在设计、使用中需要综合分析电源、负载等系统各环节情况,正确选用双电源切换装置,切实满足负载需求,为实现整个系统安全可靠运行打下坚实的基础。
