001 刮板捞渣机液压驱动系统使用维护说明书

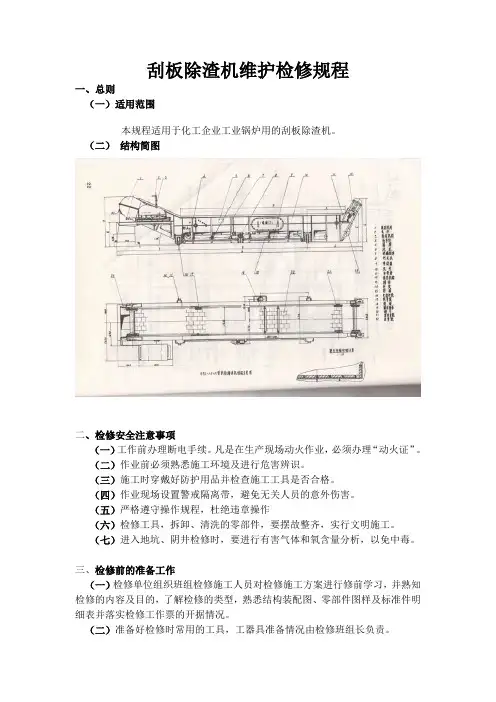

刮板除渣机维护检修规程一、总则（一）适用范围本规程适用于化工企业工业锅炉用的刮板除渣机。

（二）结构简图二、检修安全注意事项（一）工作前办理断电手续。

凡是在生产现场动火作业，必须办理“动火证”。

（二）作业前必须熟悉施工环境及进行危害辨识。

（三）施工时穿戴好防护用品并检查施工工具是否合格。

（四）作业现场设置警戒隔离带，避免无关人员的意外伤害。

（五）严格遵守操作规程，杜绝违章操作（六）检修工具，拆卸、清洗的零部件，要摆故整齐，实行文明施工。

（七）进入地坑、阴井检修时，要进行有害气体和氧含量分析，以免中毒。

三、检修前的准备工作（一）检修单位组织班组检修施工人员对检修施工方案进行修前学习，并熟知检修的内容及目的，了解检修的类型，熟悉结构装配图、零部件图样及标准件明细表并落实检修工作票的开据情况。

（二）准备好检修时常用的工具，工器具准备情况由检修班组长负责。

（三）准备好检修时需更换的备件材料，材料准备情况由生产车架设备员认真核实，要求准确无误。

（四）为避免设备附属装置的检修脱节，在制定检修并实施的同时，电气部分应同时进行修理，协调检修计划工作由属地车间设备管理人员负责完成。

（五）检修现场定置摆放要求，在检修制定区域铺放滤布及盖布、盛装螺栓和其它物品的盛具由检修负责人准备。

四、设备完好标准（一）零部件质量1、零部件完整齐全，装配合理，质量符合要求。

2、刮板或框链底部磨损不超过10mm，链条或框链松紧适度，无打滑现象。

3、各传动齿轮、齿条、蜗轮、蜗杆啮合正常，磨损量不超过规定值。

4、基础及机座稳固，地脚螺栓及各部连接螺栓应满扣、整齐、紧固。

（二）运行状况1、除渣量满足锅炉排渣需要或达到铭牌出力。

2、运行稳定，无异常声音，渣槽内水位正常。

3、润滑系统畅通，润滑油(脂)选用符合规定。

（三）技术资料1、设备技术档案及各种记录齐全、准确。

2、设备结构图及易损件图齐全。

（四）设备及其环境1、机体整洁，无油垢，无跑、冒、滴、漏现象。

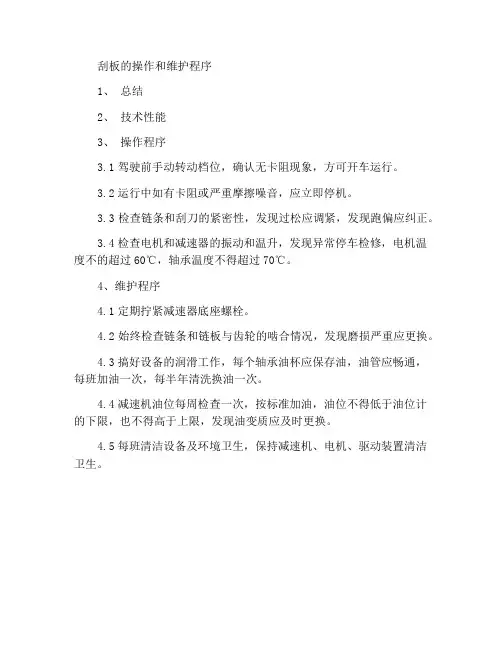

刮板的操作和维护程序
1、总结
2、技术性能
3、操作程序
3.1驾驶前手动转动档位，确认无卡阻现象，方可开车运行。

3.2运行中如有卡阻或严重摩擦噪音，应立即停机。

3.3检查链条和刮刀的紧密性，发现过松应调紧，发现跑偏应纠正。

3.4检查电机和减速器的振动和温升，发现异常停车检修，电机温度不的超过60℃，轴承温度不得超过70℃。

4、维护程序
4.1定期拧紧减速器底座螺栓。

4.2始终检查链条和链板与齿轮的啮合情况，发现磨损严重应更换。

4.3搞好设备的润滑工作，每个轴承油杯应保存油，油管应畅通，每班加油一次，每半年清洗换油一次。

4.4减速机油位每周检查一次，按标准加油，油位不得低于油位计的下限，也不得高于上限，发现油变质应及时更换。

4.5每班清洁设备及环境卫生，保持减速机、电机、驱动装置清洁卫生。

GBL-0.8×n型系列刮板出渣机使用说明书目录1.概述2. 结构特征与工作原理3. 技术参数4. 安装、调整5. 使用操作6. 保养、维护7. 故障排除8. 易损件清单一、概述：我公司独立开发研制的新型刮板出渣机（灰渣输送机），彻底摆脱了原刮板出渣机的设计理念，创造出了故障率低、长寿命的优秀产品，使其成为目前锅炉除渣系统的主流产品，深受客户信赖。

GBL-0.8×n系列型刮板出渣机主要用于电站锅炉、工业锅炉的机械排渣设备。

刮板出渣机置于锅炉底部，除渣口可与灰沟冲渣或输送机转运实现连续排渣，也可直接用汽车运渣实现间断性排渣。

GBL系列型刮板出渣机的型号编号由汉语拼音字母及阿拉伯数字组成。

设备型号GBL-0.8×n代表的意义是：GBL - 0.8 × n刮板出渣机水平投影长度（m）刮板长度（m）刮板出渣机如果在型号中的阿拉伯数字后面加A、B、C——如，则字母GBL-0.8×13A为重大改进顺序号。

二、结构特征与工作原理:刮板出渣机采用“下回链”式，即使碰到大渣块也不会卡死。

主要由驱动装置、拖动装置、内导轮、张紧装置、壳体、刮板链条及下压轮等几大部分组成。

结构紧凑、运行平稳、耗能低、性能可靠。

该产品有以下主要结构特点：1、主动圆环链轮：采用凹齿式结构设计，精铸成型，并经热处理，故有较高的使用寿命。

该链轮具有接触面积大，承载能力强等优点，且与链条有很好的匹配性能，对于链条因磨损而周节变长具有良好的适应性。

实践证明该结构设计在运行中不易掉链。

2、刮板刮渣板设计独特，具有快速拆装功能。

刮板铰叉插入链条环中，用不锈钢螺栓紧固，从而实现了柔性连接。

当两根链条不同步时，刮板能自动偏转一定角度，找到最佳受力点，使两链条受力均匀。

3、内导轮内导轮采用多重密封方式，能确保灰渣不进入轴承腔内，故使用寿命长。

外圆设有沟槽，链条在沟槽中运行，确保工作中不掉链。

4、张紧装置张紧装置采用手动张紧形式，操作方便、省力。

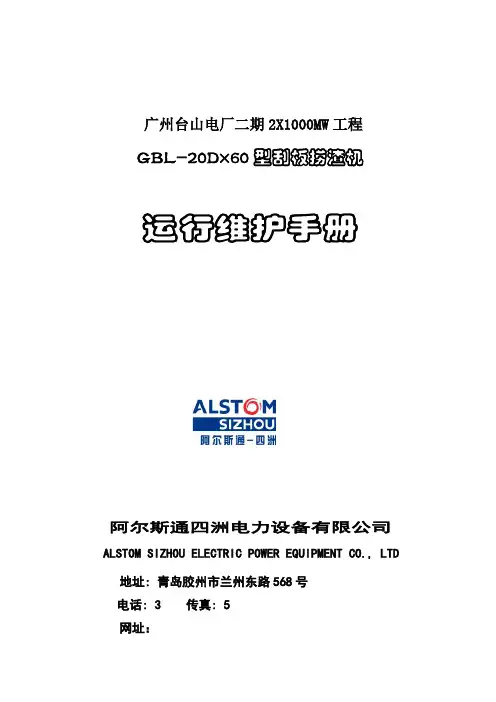

广州台山电厂二期2X1000MW工程GBL-20D×60型刮板捞渣机运行维护手册阿尔斯通四洲电力设备有限公司ALSTOM SIZHOU ELECTRIC POWER EQUIPMENT CO., LTD 地址: 青岛胶州市兰州东路568号电话: 3 传真: 5网址：电子信箱：1.设备技术参数2.设备结构见捞渣机装配图。

3.工作原理刮板捞渣机的工作原理：渣井下来的高温炉渣落入捞渣机壳体内，通过壳体内的冷却水对高温炉渣进行冷却。

同时保持炉膛与外界隔绝。

冷却后的炉渣通过捞渣机双马达驱动，带动刮板、圆环链运动，将其连续输送到炉膛外面下一级设备，以便进行再处理。

当下一级设备出现故障时，可暂时充当渣斗，储存炉渣。

4. 检修周期小修周期6个月；大修周期2年。

5. 检修项目小修标准项目检查更换部分磨损严重，影响运行的刮板；检查更换部分磨损严重，影响运行的链环；检查各传动轮、导轮转动情况，观察有无卡涩现象。

解体各导轮，清洗轴承等零件，更换各导轮润滑脂，更换内导轮油封。

检查、紧固各部位的螺栓；检查刮板与链条的连接是否正常，更换磨磨损严重的销轴锁销（开口销）。

检查液压系统，消除渗漏油；检查张紧轮轴在张紧架上的位置，及时将防护销插入离滑座最近的一个销孔内，以防止液压系统出现严重故障时张紧轮轴的大距离回落。

检查各检测报警机构能否正常运行，排除故障，更换损坏的仪表；检查液压驱动是否正常工作，排除故障，更换液压油；清洗液压驱动装置上的油液过滤器、油箱上的空气滤清器。

检查溢流水管有无堵塞现象，清除淤泥。

大修标准项目检查主动链轮的磨损情况，并决定是否对该轮进行更换检查张紧链轮的磨损情况，并决定是否对该轮进行更换；解体各导轮，清洗轴承等零件，更换内导轮油封。

并填充满新的润滑油脂。

根据大修前链条与链轮的啮合情况以及链条的磨损情况决定更换部分或全部链条；更换磨损严重的刮板。

更换行走减速机内的润滑油以及各液压系统内的液压油。

全面检查捞渣机下仓体底部铸石板是否有松动、脱落现象。

刮板输送机维修手册一、前言刮板输送机是一种常见的物料输送设备，在工业生产中起着重要的作用。

为了保证刮板输送机的正常运行，提高设备的可靠性和使用寿命，本维修手册将详细介绍刮板输送机的维修方法和技巧。

二、刮板输送机的基本原理刮板输送机通过带动刮板链条运行，将物料从原料仓运送到目标位置。

其基本工作原理如下：1. 传动装置：刮板输送机的传动装置由电动机、减速器等组成，通过驱动链条带动刮板链条的运行。

2. 刮板链条：刮板链条由一系列刮板片和链板组成，刮板片贴近输送机底板，将物料从原料仓刮到目标位置。

3. 支撑架：刮板输送机的支撑架用于支撑输送机的重量和载荷，保证设备的稳定运行。

三、常见故障及维修方法在使用刮板输送机的过程中，可能会遇到以下常见故障，本节将介绍各种故障的维修方法以及注意事项。

1. 刮板链条断裂故障现象：刮板链条出现断裂，无法正常运行。

解决方法：（1）确定断裂位置，将断裂链条取下。

（2）用新的链条连接两侧，并确保连接处的刚性。

（3）重新安装链条，注意链条的松紧度。

2. 刮板失效故障现象：刮板片与输送机底板无法有效接触，导致物料无法完全刮出。

解决方法：（1）检查刮板片是否磨损，如有磨损需要及时更换。

（2）调整刮板片的角度，使其能够紧密贴合输送机底板。

3. 传动装置异常故障现象：传动装置无法正常工作，输送机无法运行。

解决方法：（1）检查电动机是否正常运行，如有故障及时修理或更换。

（2）检查减速器是否工作正常，如有问题需要检修。

4. 支撑架松动故障现象：支撑架松动，导致输送机晃动或运行不稳定。

解决方法：（1）检查支撑架的固定螺丝是否松动，如有松动及时拧紧。

（2）检查支撑架的底座是否牢固，如有问题需要进行修复。

四、刮板输送机的日常维护为了延长刮板输送机的使用寿命，减少故障发生，需要进行定期的日常维护工作。

具体操作如下：1. 清洁工作定期对刮板输送机进行清洁，清除积尘和杂物，特别是刮板链条和刮板片。

清洁过程中应确保设备断电，并采取相应的安全措施。

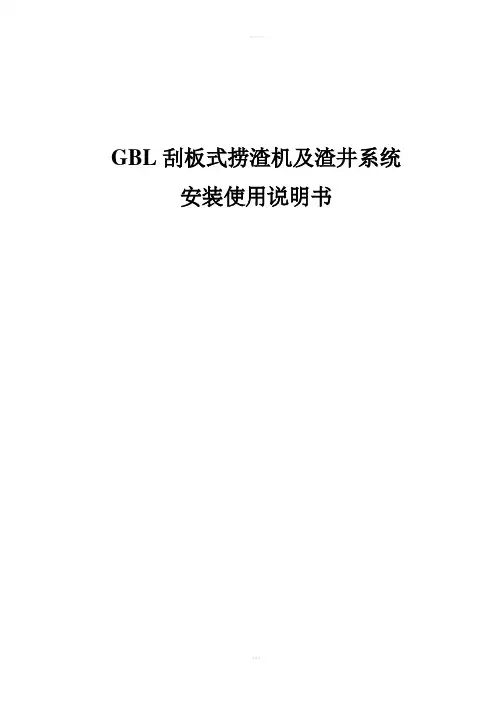

GBL刮板式捞渣机及渣井系统安装使用说明书目录一.名称、型号、用途及适用范围......................................... ....... (2)二.技术参数................................................................................ ....... (2)三.结构特点........................................................................ . (3)四.安装 (4)五.使用及维护 (5)六.油漆包装与运输 (5)七.故障分析.................................................................... ..... . (7)八.易损件目录 (7)一．品名称、型号、用途及适用范围1、名称：带渣井及关断门的刮板式捞渣机产品型号2、产品型号二.参数（单台）刮板式捞渣机：1、出力: 8～48 t/h2、主电机功率18.5kW 380V3、刮板运行速度0.8～2.8 m/min4、水容量38 t5、耗水量45 t/h6、出口水温〈60℃7、出渣含水率≤25%8、滚轮直径φ500mm9、轮压15 t10、链环规格及型号23MnNiMoCr φ30×10811、刮板尺寸220×170×1200mm12、外形尺寸31280×5300×870013、电力驱动装置电机功率2×2.2 kW关断门及液压系统1、关断门个数22个（2个端门20个侧门）2、液压缸推力3000kg3、缸筒内径φ80mm4、油缸行程端门400mm，侧门300mm5、液压站电机功率3kW三．结构特点：1.简介本除渣系统包括与锅炉下联箱连接的渣井部分，液压驱动的关断门部分以及刮板捞渣机三大部分。

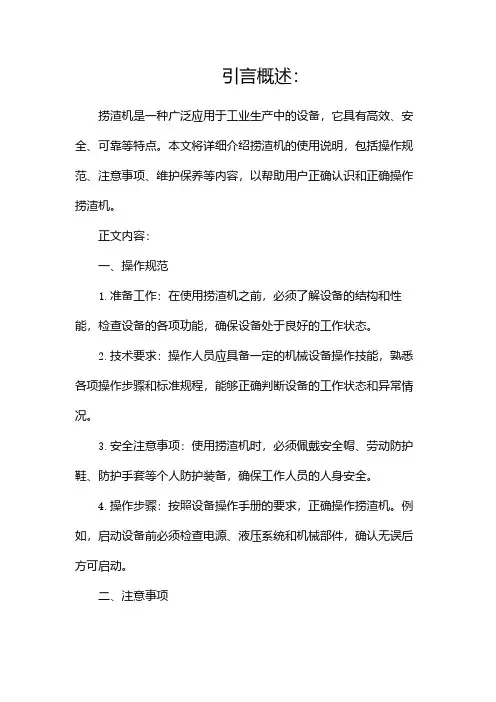

引言概述：捞渣机是一种广泛应用于工业生产中的设备，它具有高效、安全、可靠等特点。

本文将详细介绍捞渣机的使用说明，包括操作规范、注意事项、维护保养等内容，以帮助用户正确认识和正确操作捞渣机。

正文内容：一、操作规范1.准备工作：在使用捞渣机之前，必须了解设备的结构和性能，检查设备的各项功能，确保设备处于良好的工作状态。

2.技术要求：操作人员应具备一定的机械设备操作技能，熟悉各项操作步骤和标准规程，能够正确判断设备的工作状态和异常情况。

3.安全注意事项：使用捞渣机时，必须佩戴安全帽、劳动防护鞋、防护手套等个人防护装备，确保工作人员的人身安全。

4.操作步骤：按照设备操作手册的要求，正确操作捞渣机。

例如，启动设备前必须检查电源、液压系统和机械部件，确认无误后方可启动。

二、注意事项1.设备维护：定期对捞渣机进行维护保养，清洁设备表面，及时更换捞渣机和液压油、润滑油等易损件，保证设备的正常运行。

2.操作环境：在使用捞渣机时，要确保周围环境安全无障碍，并保持良好的通风状况，防止因作业环境不洁净导致设备异常。

3.负荷控制：根据捞渣机的额定负荷进行工作，并严禁超负荷作业，避免因负荷过大导致设备损坏或事故发生。

4.液压系统：保持液压系统中的液压油清洁，并按照规定周期更换液压油，定期检查液压系统的工作压力和流量，确保液压系统的正常工作。

5.运输与存储：在设备运输和存储过程中，要保持设备的整体完好，避免碰撞和受潮，确保设备的正常运行和使用寿命。

三、维护保养1.捞渣机的润滑：定期为捞渣机进行润滑，以减少设备运行时的摩擦和磨损。

注意选择适合的润滑剂，并按照操作手册的要求进行润滑，避免润滑不当导致设备故障。

2.筛网清理：定期清理捞渣机的筛网，防止筛网堵塞影响设备的正常工作。

清洗时要注意安全操作，避免伤害。

3.定期检查设备：定期对捞渣机进行全面的检查，包括液压系统、电气系统、机械部件等方面，及时发现问题并进行维修或更换。

4.换油更换润滑剂：根据使用时间和工作强度，定期更换液压油和润滑剂，确保设备的顺畅运行和使用寿命。

LZ系列刮板式捞渣机使用说明书靖江华泰机械制造有限公司目录一、产品型号、标记含义二、用途、原理及特点三、规格与技术参数四、基本结构五、安装、调试和试运行六、操作规程与检修说明七、维护保养与技术安全八、易损件清单九、电器图、安装总图、零部件图捞渣机使用说明书一、产品型号、标记含义LZ说明：1、捞渣机布置形式分为A、B、C三种。

见图（一）图(一)捞渣机布置形式捞渣机宽度代号（上槽体内宽度1/100）设备除渣03形式A为一台锅炉配置一台捞渣机，单侧排渣（左侧或右侧）。

捞渣机纵向中心线与锅炉炉膛中心线平行重合，传动系统平台左置或右置。

形式B为一台锅炉配置二台捞渣机，双侧排渣。

捞渣机纵向中心线与锅炉炉膛中心线平行重合，相背布置（即两尾相靠）。

形式C为一台锅炉配置一台渣机，炉后排渣。

捞渣机纵向中心线与锅炉炉膛中心线垂直或平行并列布置。

2、传动系统平台设置方位的确定：人面向捞渣机出渣口，平台在左侧者定为左量，平台在右侧者定为右量。

溢流装置、故障拍渣孔一般与平台同侧，均在炉前一侧，即捞渣机拖出方向。

定货时需方应提出设置方位要求。

二、用途、原理及特点：1、用途：本机使用于火力发电厂各类燃煤锅炉除渣，可与25-600MW机组（蒸发量130---2000t/h锅炉）配套。

我公司根据客户的具体要求，可设计不同规格，不同形式的捞渣机。

捞渣机是锅炉除渣设备中的主要设备，它与渣井（含支架）、关断门、碎渣机、自行式活动渣斗等设备组成一套完整的锅炉除渣系统。

2、工作原理：上槽体内储满冷却水（水温≦60℃），炉膛内的高温红渣经渣井、关断门落入上槽体水中骤冷粒化，由环型链条牵引的角钢型刮板向前拖出，再经碎渣机破碎后进入渣沟，水力输送到灰浆池，亦可不竟碎渣机而直接装车或积存在自行式活动渣斗中，之后装车运出，供综合利用。

3、特点：本机与关断门配合使用，关断门全部打开后插入上槽体水中，组成炉底的密封系统，实现炉底不漏风，使锅炉运行稳定。

当捞渣机出现故障时，可关闭关断门，使炉渣积存在渣井中，可达到检修捞渣机不停炉的目的。

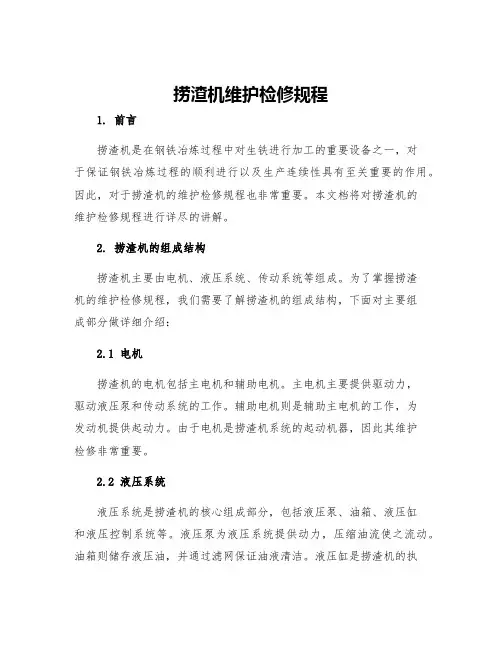

捞渣机维护检修规程1. 前言捞渣机是在钢铁冶炼过程中对生铁进行加工的重要设备之一，对于保证钢铁冶炼过程的顺利进行以及生产连续性具有至关重要的作用。

因此，对于捞渣机的维护检修规程也非常重要。

本文档将对捞渣机的维护检修规程进行详尽的讲解。

2. 捞渣机的组成结构捞渣机主要由电机、液压系统、传动系统等组成。

为了掌握捞渣机的维护检修规程，我们需要了解捞渣机的组成结构，下面对主要组成部分做详细介绍：2.1 电机捞渣机的电机包括主电机和辅助电机。

主电机主要提供驱动力，驱动液压泵和传动系统的工作。

辅助电机则是辅助主电机的工作，为发动机提供起动力。

由于电机是捞渣机系统的起动机器，因此其维护检修非常重要。

2.2 液压系统液压系统是捞渣机的核心组成部分，包括液压泵、油箱、液压缸和液压控制系统等。

液压泵为液压系统提供动力，压缩油流使之流动。

油箱则储存液压油，并通过滤网保证油液清洁。

液压缸是捞渣机的执行器，通过控制阀门实现捞取物料的功能。

液压控制系统则是液压系统的控制核心，实现液压泵、液压缸、控制阀门等元件的协调工作。

2.3 传动系统捞渣机的传动系统包括减速器、轴承、联轴器等。

它是电机和液压泵之间的连接枢纽，承担电力和液压力的传递。

3. 捞渣机维护检修规程捞渣机的维护检修对于其正常工作具有极其重要的作用，以下将对维护检修规程进行详细阐述。

3.1 日常维护日常维护是针对捞渣机在实际生产过程中进行的各项维护保养工作。

其主要内容如下：1.清洁液压缸、液压泵和油箱，可以使用干净的布或吸尘器清洁。

2.定期检查捞渣机的传动系统，检查油封是否完好、联轴器是否松动。

3.定期检查电机、控制电缆是否完好，电气连接是否牢固，有无损坏或破损。

4.定期检查液压系统密封，确保不出现漏油现象。

3.2 定期检修除了日常维护外，还需要对捞渣机进行定期检修，定期更换液压油、液压油滤芯和润滑油等。

同时还需要对捞渣机的各项零部件进行拆卸检查和更换。

1.定期更换液压油，可根据使用时间或使用次数进行更换，增加液压系统的使用寿命。

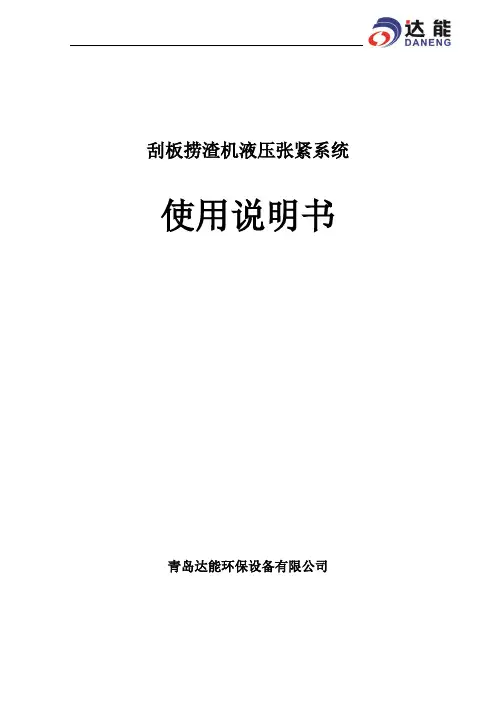

刮板捞渣机液压张紧系统使用说明书青岛达能环保设备有限公司第一部分液压系统概述及主要性能参数一、系统概述：该液压系统是我司根据国内现有状况，专为捞渣机产品设计的链条涨紧液压方案之一，能够满足链条涨紧动作要求。

该产品主要元件采用意大利阿托斯液压元件。

系统是一个较为精密的设备，对它精确调试、合理使用、正确操作和精心保养，就可以获得满意的工作效率并提高其使用寿命，否则将会得到相反的效果。

为此，希望用户在调试、使用、维护本液压系统的过程中，参照此说明书的要求进行。

二、主要性能参数：1、系统压力额定工作压力12Mpa系统可设定最高压力16Mpa2、系统工作流量6L/min3、齿轮泵最高可连续使用压力/ 理论排量16Mpa/4mL/r4、电机三相异步电机功率/ 转速 2.2KW / 1430rpm5、油箱容量 40L6、环境环境温度20-40℃环境湿度＜50%7、工作介质HM46或同等级抗磨液压油8、系统清洁度等级NAS9或同等级9、供电三相三线制AC380V 50Hz10、控制电压AC220V11、液压站外形尺寸（mm）800(长)×450(宽)×1100(高)12、设备防护等级IP54第二部分机构特点及各机构设定值该系统采用集成化设计，体积小巧，便于维护。

其机构特点及设定如下：注：压力单位1Mpa ≈ 10bar第三部分运转前的准备与调整运转前的准备和调整，主要包括液压站、油缸装置、电控箱的安装以及液压管路的连接和电气线路的连接。

第四部分调试方法及工作情况说明请专业或接受过培训的人员，严格按照以下步骤进行调试：一、电气和电机泵组测试：三、系统设定和运行：如果出厂设置与实际不符，请调整三压力继电器压力设定值（SP1、SP2、SP3）和溢流阀11压力设定值，具体操作如下：1. 将截至阀23（两个）旋转至截止位。

2. 将溢流阀11调至最低。

3. 按下涨紧按钮，将溢流阀11调至50bar（调节时要慢，并始终观察系统压力表的值）。

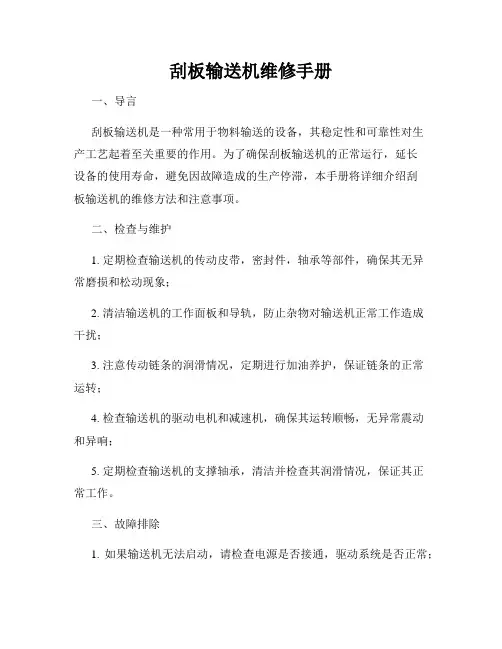

刮板输送机维修手册一、导言刮板输送机是一种常用于物料输送的设备，其稳定性和可靠性对生产工艺起着至关重要的作用。

为了确保刮板输送机的正常运行，延长设备的使用寿命，避免因故障造成的生产停滞，本手册将详细介绍刮板输送机的维修方法和注意事项。

二、检查与维护1. 定期检查输送机的传动皮带，密封件，轴承等部件，确保其无异常磨损和松动现象；2. 清洁输送机的工作面板和导轨，防止杂物对输送机正常工作造成干扰；3. 注意传动链条的润滑情况，定期进行加油养护，保证链条的正常运转；4. 检查输送机的驱动电机和减速机，确保其运转顺畅，无异常震动和异响；5. 定期检查输送机的支撑轴承，清洁并检查其润滑情况，保证其正常工作。

三、故障排除1. 如果输送机无法启动，请检查电源是否接通，驱动系统是否正常；2. 若输送机传动链条产生松动或异常噪音，请检查链条的张紧情况，并进行适当的调整；3. 若输送机工作板面出现卡阻情况，请检查工作面板的清洁程度，清除杂物，并检查导轨是否平整；4. 如果输送机运转时出现异常震动或异响，请立即停机检查，查找故障原因并及时处理。

四、常见问题及解决方法1. 问题：输送机传动链条松动。

解决方法：检查链条张紧装置，适当调整链条的张紧度。

2. 问题：输送机工作面板卡阻。

解决方法：清理工作面板上的杂物，检查导轨并进行调整。

3. 问题：输送机驱动电机异常。

解决方法：检查电机供电情况，确保驱动电机正常运转。

五、注意事项1. 在维修刮板输送机时，请务必先切断电源，确保安全操作；2. 牢记刮板输送机的维修周期，并按时进行检查与维护，延长设备的使用寿命；3. 维修过程中，必须使用适当的工具，避免使用不当的工具造成设备损坏；4. 如遇到无法解决的故障，请及时与厂家或专业维修人员联系，不得私自拆解设备。

六、总结刮板输送机作为一种常用的物料输送设备，在生产工艺中扮演着重要的角色。

正确的维修与保养措施，能够有效延长刮板输送机的使用寿命，确保其正常运行，避免因故障造成的生产损失。

刮渣机操作规程及维护保养一、操作规程1、运行前检查（1）检查电源是否接通，各传动部份是否已经加油。

（2）检查各部位的紧固情况，如有松动立即紧固。

（3）检查吸泥机，吸泥管道通畅程度。

（4）检查电机，减速机等传动部分及电压有无异常，各加油位油位是否在要求范围内，设备运转有无障碍物等。

（5）检查减速器的油位及油质是否正常。

（6）联系电工对电气系统进行检查且送电。

2、启动操作（1）现场操作程序合上电源。

将工作方式选择置于“现场”位，按下按钮，吸泥机开始运转。

（2）远控操作将工作方式选择开关置于“远控”位，即可由中央控制室进行控制。

3、停止操作将工作方式选择置于“0”时，整机处于停止状态设备驱动过载时，将自动停止运转，并将信号传至中央控制室，同时本机电柜显示过载信号。

电控柜门上设有急停按钮，遇意外情况，可手动停机。

二、维护保养1、班保养班前及班后15分钟由操作者负责进行。

（1）查阅上班次的交班记录，了解吸泥机运行的情况及存在问题。

（2）清扫、擦拭吸泥机走台及栏杆，做到无蛛网积尘。

（3）检查设备各部位及减速箱油面情况，保证润滑点润滑良好。

（4）定时检查各转动部位的运转情况，调整各进气阀门和出泥阀门的开度。

2、每月（1）全面清扫、擦拭吸泥机各部位，做到无蛛网、积尘、油污、锈蚀。

（2）全部行走轮添加钙基脂。

（3）减速箱擦拭干净，保证外观清洁，油位清晰，添加中极压齿轮油至油面离底平面175—180mm。

（4）检查、维护所有气阀，保证开闭灵活，无漏气。

（5）出泥口丝杆全行程运动一次，外表涂钙基脂。

（6）擦拭电动机、电器箱，检查紧固接零装置。

3、每半年除执行每月保养全部内容及要求外，做好以下工作：（1）中心圆台上下轴承加注钙基脂。

（2）减速箱更换中极压齿轮油。

（3）检查、调整减速箱与行走轮同轴度。

（4）清洗、修理中心滑环式导电系统，修理刷架，修理或更换电刷，保证接触良好。

（5）检修电器控制系统，保证接触可靠，控制良好。

刮板输送机使用维护范本刮板输送机是一种常用的输送设备，广泛应用于煤矿、电力、冶金、化工等行业。

为了保证刮板输送机的正常运行和延长使用寿命，需要进行定期的使用维护。

下面是一份刮板输送机使用维护的范本，供参考。

一、日常使用维护1. 定期检查刮板输送机的各个部件是否正常，如刮板、导向辊、传动链条等，若发现有松动、磨损或损坏的情况，应及时进行修复或更换。

2. 定期清理刮板输送机的进料口、出料口和中部漏斗等部位的杂物和积尘，以免影响正常运行。

3. 定期检查刮板输送机的电动机、减速器、传动链条等传动部件的润滑情况，如发现润滑不良或缺油的情况，应及时添加润滑油或更换。

4. 定期检查刮板输送机的支撑架和托辊的固定情况，如果发现松动或变形等情况，应进行紧固或修复。

5. 定期检查刮板输送机的电气控制系统，确保各个开关、按钮和仪表的正常工作，如果发现异常应及时修复或更换。

6. 定期检查刮板输送机的防护装置是否完好，如安全防护罩、防尘罩等，如果有破损或缺失的情况，应进行修复或更换。

二、定期维护保养1. 每月对刮板输送机进行全面的检修，清洗各个部件，检查轴承、密封件和传动件的磨损情况，及时修复或更换。

2. 每季度对刮板输送机的电动机、减速器和传动链条等传动部件进行润滑维护，清洗润滑部位，并添加适量的润滑油。

3. 每季度对刮板输送机的支撑架和托辊进行检查和润滑维护，确保其正常工作和延长使用寿命。

4. 每年对刮板输送机的电气控制系统进行检修和维护，清洗电气设备，检查开关、按钮和仪表的工作情况，及时修复或更换。

5. 每年对刮板输送机的防护装置进行检查和修复，确保其完好无损，提高工作安全性。

6. 每年对刮板输送机进行全面的大修，检修传动链条、刮板和托辊等部件，清洗传动部位，并进行润滑维护，修复或更换磨损严重的部件。

三、故障处理方法1. 机器不能启动或停机：首先检查电源是否正常，确认电压和电流是否符合要求，如正常则检查电动机和控制系统，查找故障原因，并进行修复。

刮板机使用维护规程1. 引言刮板机是一种常见于建筑和道路施工中的机械设备，主要用于清理和平整路面。

为了确保刮板机的正常运行和延长使用寿命，制定刮板机使用维护规程非常重要。

本文将详细介绍刮板机的使用和维护方面的规程，包括刮板机的准备工作、操作注意事项、日常维护和故障排除等内容。

2. 刮板机准备工作在开始使用刮板机之前，需要进行一些准备工作，以确保设备处于良好的工作状态。

以下是准备工作的具体步骤：2.1 检查刮板机•检查刮板机的主体结构是否完好，包括刮板、驾驶室、液压系统等部分。

•检查刮板机的油液、液压管路和润滑点是否正常，如有异常应及时修复。

2.2 准备工具和耗材•准备好使用刮板机所需的工具和耗材，如备用刮板、润滑油、清洁剂等。

2.3 安全措施•穿戴好个人防护装备，包括安全帽、安全鞋、手套等。

•确保操作区域没有其他人员，以免造成伤害。

3. 刮板机操作注意事项3.1 操作前的检查在操作刮板机之前，需要进行一些必要的检查，以确保安全和顺利进行。

以下是操作前的检查事项：•检查刮板机的液压系统是否正常运行，如有异常应及时修复。

•检查刮板机的制动系统和转向系统是否灵活可靠。

•检查刮板机的刀片和斗齿是否正常磨损和安装牢固。

•检查刮板机的防护装置是否完好，并确保安装正确。

3.2 操作过程中的注意事项•在操作过程中，应保持专注并遵循操作规程，避免分散注意力。

•遵守安全操作规范，不得超速行驶、违规操作或擅自更改刮板机配置。

•在转弯、爬坡和制动时，应谨慎操作，避免意外事故发生。

•当刮板机遇到堆积物时，不得使用刮板机进行强行推动，应按照操作规程进行处理。

•遇到恶劣天气或路面状况不佳时，应及时停机并采取相应措施。

4. 刮板机日常维护4.1 润滑维护•定期检查刮板机的润滑系统，确保润滑油充足且流通正常。

•根据刮板机制造商提供的维护手册，进行润滑点的润滑。

•定期更换润滑油和油封，保持润滑系统的正常运行。

4.2 清洁维护•使用刮板机结束后，应及时清理刮板机的工作区域，清除泥土和其他杂物。

XXXX有限公司设备操作及维护检修规程刮板输送机操作及维护检修规程(位号11105)一、操作及维护1、设备简介：我公司所使用的刮板输送机是湖南株洲时代新材料科技股份有限公司制作、现场安装的。

此机由两根节距为200mm的链条组成，刮板型式采用T型刮板，刮板间距为800mm，刮板底部设置橡胶刮板。

刮板输送机由一台4kw的电机通过减速机及链轮传动，设置进料斗和出料斗各一个，接水槽位于尾部开孔底板下方，水槽两侧上部设置高度为200mm的帘，链条采用尾部螺旋拉紧装置。

此刮板输送机输送速度0.25m/s，输送角度2°，输送量10m3/h，物料容量400kg/m3，物料块度200mm-400mm，输送长度14028mm，机槽宽度700mm，机槽高度770mm。

2、工作原理：物料从进料斗进入刮板输送机，在底部通过刮板的移动而被带离到出料斗。

3、开机前的检查：.检查减速机、轴承的润滑状况；.检查三角皮带的张紧度；.检查链条的张紧度；.检查安全装置是否牢固；.检查传动装置，减速机以及各部轴承是否缺油，固定装置是否松动；.检查安全装置是否牢靠；4、日常检查及维护：.经常检查各部件的润滑是否良好；.检查链条的磨损状况；及时调整三角皮带的张紧度；.检查电机和减速机的运转状况是否良好,有无杂音；.检查零速开关是否有效；.检查各部分的轴承的工作状况；.检查橡胶刮板的磨损状况；5、开关机顺序及注意事项：.首先检查刮板输送机底部有无异物，如有，处理后再开动刮板输送机；.运转10分钟无异常现象后，进料；二、检修规程1、一级保养：(建议周期一个月).清洁设备外表；.清除刮板输送机内的杂物；.检查电机、减速机及链轮的润滑状况，按要求加注润滑油； .检查链条和链轮的磨损状况；.检查各紧固件是否牢固；.检查安全装置；.检查橡胶刮板的磨损状况；2、二级保养：(建议周期六个月).完成一级保养所规定的内容；.清洗、检查轴承，酌情更换；.检查、修理链轮和链条；.检修电器设备，更换损坏件；3、中修内容：(建议周期1年).完成二级保养所规定的内容；.检修电机、减速机；.更换链轮和链条；.修复、更换橡胶刮板；.刷油或补漆；.检查、修理电器设备；.按图纸技术要求进行总装；.组织试车和验收；4、大修内容：(建议周期2-3年).完成中修所规定的内容；.拆洗、修理电机、减速机；.全部更换链轮和链条；.根据刮板的磨损状况，视实际情况修复或更换； .根据实际情况进行基础修理；.全部刷油或涂漆；.按图纸技术要求组织试车验收；5、完好标准：.性能基本达到原设计标准或满足生产工艺要求；.传动装置零部件齐全、完整、紧固可靠、动作灵活；.橡胶刮板无严重磨损；.电器系统装置齐全、线路完整；.润滑良好，无漏油现象，滚动轴承温升不高于70℃；.设备清洁，标牌醒目,安全防护装置齐全、完整、可靠； .技术资料齐全；6、常见故障及排除方法：注：刮板输送机（11110、12107）的操作及维护检修规程同上。

刮板捞渣机的使用及维护Usage and Maintenance of SCC范勇斌1 ,刘永刚2(1. 河北国华定洲发电公司,河北定州073000 ;2 .河北省电力研究院,河北石家庄050021)摘要:以定洲电厂2 台600 MW 燃煤发电机组为例,针对刮板捞渣机的系统特点,对使用及维护进行了详尽介绍,并提出了解决实际存在问题的意见和建议。

关键词:刮板捞渣机;链条;液压驱动装置Abstract : Taking Dingzhou Po wer Plant 2 ×600 MW coal fired unit s as example , this paper pr esent s key points of SCC operation an d m aintenance aiming at SCC char acteristics ,and raises the detail adv ise fo r the pro blem s.Keywords : SCC ;chain ; hydraulic pressur e drivin g device中图分类号: T K227. 3文献标识码:B文章编号:1001 9898 (2006) 03 0024 03河北国华定洲发电公司(简称“定洲电厂”) 2 台600 MW燃煤发电机组燃用神府东胜煤,灰熔点低, 易结焦,灰渣氧化钙含量高,易板结。

因此在每台锅炉下设置了1 台刮板捞渣机,刮板捞渣机头部提升角度为37°,可将渣提升到18 m 高度后通过衩形三通进入2 个渣仓, 将渣装车,运至储灰场碾压储存。

1 系统概述刮板捞渣机本体采用德国德希尼布公司( T ECHN IP COFL EXIP) 整体设计及配套设备, 钢结构部分由山西电力设备厂配套加工制造,链条、链轮及各导向轮等为德国H EIKO 公司的产品,液压部分配套德国力士乐(Bosch) 公司的产品。

刮板机使用维护规程刮板机是一种常用于水处理、化工、制药等领域的机器设备，其作用是将液体或气体中的沉淀物或杂质刮除，从而达到清洁的效果。

为了保证刮板机能够长期稳定运行，避免出现故障或损坏，需要严格遵守一定的使用和维护规程。

使用规程操作前在正式使用刮板机之前，需要进行以下检查和准备工作：1.检查各个部位的连接是否牢固；2.检查刮板机的传动装置是否正常；3.检查液面高度是否与所需高度相同；4.检查电源、气源是否正常；5.检查控制器是否在对应的模式下，操作是否正确。

操作中在使用刮板机时，需要注意以下几点：1.严禁将手指等物品伸进设备内部；2.避免将液体溅出设备；3.如遇到异常情况，应立即关闭电源，排除故障。

操作后在使用刮板机结束后，需要进行以下处理：1.关闭电源、气源；2.清理刮板机各个部位的残留物；3.对刮板机进行日常维护。

维护规程刮板机是机器设备，长期使用会积累一定的磨损和老化，为了延长设备的寿命，需要进行一定的维护工作。

日常维护刮板机日常维护包括以下内容：1.定期清理各部位的残留物，避免积累过多；2.定期检查传动装置的状态，如有损坏要及时更换；3.定期检查刮板机设备部位的紧固螺丝，如有松动要及时拧紧。

定期维护刮板机每经过一定时间的使用，需要进行一次大的维护工作。

这个时候需要进行以下操作：1.拆卸刮板机的个部件（如机壳、滑道、传动装置等），对设备内部进行清理；2.对刮板机的各个零部件进行检查，如有磨损或老化就及时更换；3.对刮板机的传动装置进行润滑，确保其正常运转。

特殊情况维护如果出现以下情况，需要对刮板机进行特殊情况维护：1.设备长期未使用，导致零件生锈，需要进行特殊清理和保养；2.设备在运行过程中发生严重故障，需要进行短暂的维修。

结论刮板机是一种常用设备，其使用和维护规程的严格遵守对设备的稳定运行和延长寿命具有重要意义。

管理员工时，需认真查阅使用和维护指南，保证使用安全和设备正常的运行及生产需求的满足。
