怎样认识和测量电流ppt课件

常用单位：毫安（mA）、微安（μA）
单位换算：
A
mA
μA
103
103
约2μA
单位三步换算法：
一、数字不变，
二、单位变换，
三、乘以进率。
示例如图：
3
1.2A= 1.2x103 mA= 1.2x106μA
0.06A= 6x104 μA 500mA= 0.5A
你知道它们的电流有多大吗？
约100μA
约0.2A
使用前，电流表指针已调零，闭合开关后出现下列现象：
情况
现象
原因
1
不偏转
所处电路处于开路或电流表损坏
2
反偏
正负接线柱接反
3
偏转角度较小
所选量程过大
4
满偏
所选量程过小
电流表的读数
量程 0 ～ 0.6 A 0～3A
分度值 0.02 A 0.1 A
①确定量程 0—0.6 A ②确定分度值 0.02A ③最终示数= 0.3A+0.02A×1=0.32A
4、如图所示是某同学用电流表测通过小灯泡的电流的实物连接图，其中的三处错误是： ⑴_电__源__短__路__(_电__流_表__直__接__接__在__电__源__两__极__）___ ⑵_电__流__表__与__灯__并_联____________ ⑶_电__流__表__的__正__、_负__接__线__柱__接__反__了_____
对0-3A量程，刻度盘上每小格表示的电流是___0_.1____A；对0-0.6A量程，刻度盘上每小格表示的电流是___0_.0_2___A； (4)电流表接入电路时应跟被测电路___串__联。 (5)__不__允__许__把电流表直接连到电源的两极！

用电流表测电流课件

2 电流表的安全使用
选择合适的量程以获得更精确的测量结果。
使用电流表需要注意安全，避免触电和短路等情况的发生。
实验演示
实验器材• 电流表 • 来自源 • 导线实验步骤实验结果分析
1. 接线：根据电路需要连线
2. 调整量程：选择合适的量程以获得精确结
3. 果记录读数：在电流计稳定情况下记录电流读数
通过实验我们可以了解使用电流表测量电路中的电流。
常见问题解答
• 问题1：电流表测量值和实际值不一致如何解决？ • 解答1：确保接线和量程设置正确，避免磁场影响。 • 问题2：电路中有多个电流需要测量如何处理？ • 解答2：在需要测量的位置分别测量，或使用多功能电流表同时测量。
总结
通过本课程的学习，我们了解了电流的定义、电流单位和测量方法，了解了电流表的分类和使用方法，还进行了实验演示和常见问题解答。相信大家已经掌握了用电流表测电流的方法和技巧，同时也知晓了电流表的安全使用方法，有助于加强对电路中电流的理解和控制。
用电流表测电流
本课程旨在帮助初学者掌握用电流表测电流的方法和步骤。
电流的定义和单位
电流的定义
电流是电荷的移动，表示为单位时间内通过某一点的电荷量。
电流单位及量纲
电流的单位是安培，量纲是电流强度的时间导数。
电流的测量方法
用电流表可以直接测量电路中的电流大小。
电流表的分类和原理
指针电流表
通过带有指针的电流表显示电流值。
数字电流表
通过数字显示电流值，以高精度和易读性而闻名。
开关电流表
在电路中起自动开关作用，将电流的测量与电路控制相结合。
电流表的使用方法
1
电流表的接线方法
在电路中选取合适的测量位置进行接线，注意接口的极性。

《电流表》课件

2
连接电流表到待测电路中，选择合适的
量程，开启电流表并记录测量数值。
3
电流表的种类
电流表有直流和交流两种类型，选择适用于电路类型的电流表。
电流表的注意事项
避免过载，保持电流表的正常工作状态，注意安全操作，避免触碰导电部分。
电流表的测量原理
电流表的工作原理
电流表通过在回路中插入自身，利用电流通过导线时的热效应产生的电势差来测量电流。
3 电流表的维修方法
如电流表出现故障，应将其交由专业人员进行维修，不可私自拆卸。
电流表的应用领域
1
家庭电器维修
电流表可用于测量家用电器中的电流，帮助维修人员定位故障。
2
工业生产
电流表在工业生产中广泛应用，用于检测电路中的电流变化，确保设备的正常运行。
3
实验教学
电流表是学习电学和电子学的重要工具，用于实验室中的电流测量和电路分析。
《电流表》PPT课件
欢迎来到《电流表》PPT课件！让我们一起探索电流表的定义、作用、使用方法、测量原理、维护保养和应用领域。
什么是电流表
电流表是测量电流大小的仪器，能够在电路中测量并显示电流的数值。通过电流表，我们可以了解电路中电子的流动情况和电路的工作状态。
电流表的使用方法
1
电流表的使用步骤
小结
1 电流表的重要性
电流表是电学领域中的重要工具，帮助我们测量和了解电路中的电流。
2 电流表的使用注意事项
正确使用电流表并注意安全操作，避免过载和触碰导电部分。
3 电流表的未来发展前景
随着科技的进步，电流表的测量精度和功能将不断提升，满足更多应用领域的需求。
电流表的测量范围
电流表具有不同的测量范围，可测量微安Fra bibliotek安域之间的电流。

电流、电流表及其使用PPT课件(初中科学)

物理学家介绍
安培是法国物理学家，电磁学的奠基人之一。他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和特殊的数学才能。1820 年9月，当他获悉丹麦物理学家奥斯特发现了电流的磁效应后，意识到这一发现非同平常，立即转向电磁学研究，对电流之间的相互作用等进行了深入的研究，在短时间内取得了丰硕的成果。
初步得出结论：并联电路中，干路中的电流等于____________。
完
探究并联电路中的电流
分量通析过电灯路泡：_电L_流_1_的表电A1测流
强度；电流表A2测量通
过灯泡__L__2__的电流强
度；电流表A3测量通过干路的电流强度，即通
过____L_1__和 ___L_2____
的电流强度。
探究联电路中的电流
电路中的小灯泡 L1 L2
L1和L2并联
通过该灯泡的电流强度I(A)
电流表：外观接线柱量程分度值
电流表
电流表：有实物，讲清量程、分度值。
量程分度值
备注
大量程 0—3A
0.1A
1A/10=0.1A
小量程 0—0.6A 0.02A 0.2A/10=0.02A
电流表的读数
大量程：量程：0～3A 分度值：0.1A 现在示数:2A
小量程：量程：0～0.6A 分度值：0.02A 现在示数:0.4A
形成电流的条件
形成水流的条件： 1、水 2、水的高度差
形成电流的条件： 1、电荷 2、电的高度差
电流强度的定义
电流强度的定义： 1秒钟内，通过导体横截面的电荷量，叫
做电流强度。
物理量电流
符号 I
单位安培（A）
电流
电流用字母A表示国际单位：安培（A）常用单位有： 1安培（A）＝1000毫安（mA） 1毫安（mA）＝1000微安（μA）

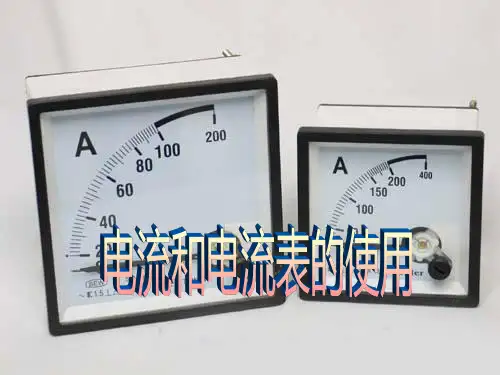

九上物理课件电流和电流表的使用(教学课件)

电流和电流表的使用
电流与电流表
电流是什么？
1、定义：用电流强弱表示电流的大小，简称电流，用符号I表示。 2、单位：安培，简称安，符号是A。常用的还有毫安 (mA)、微安（µA）
换算关系：1A＝1000mA 1mA＝1000µA
100
电流大小对人的影响
1mA
10-30mA
50mA
100mA
安德烈·丽·安培
正进负出负进正出
⚠️不超过量程情况下，使用小量程更准确
电流表的使用（5条准则）
⑤不允许把电流表直接接到电源两极（电源短路）
电流表的读数（3步）
①明确所选量程 ②确定电流表的分度值
0~0.6A 每一小格：0.02A
0~3A 每一小格：0.1A
电流表的读数（3步）
③读数=格数 × 分度值
量程：0~3A
分度值：0.1A
指针示数： 2.1A
量程：0~0.6A 分度值：0.02A 指针示数：0.36A
电流表测量对象（2种方法）
电流流向法简单电路去表法
电流表测量对象（2种方法）
电流流向法去表法复杂电路摘掉电流表，谁不工作测谁
模块一、电流与电流表【笔记】
1、定义：用电流强弱表示电流的大小，简称电流，用符号I表示。 2、单位：安培（安），符号是A。 3、常用单位：毫安(mA)、微安 (µA) 4、换算关系：1A＝1000mA ; 1mA＝1000µA 5、电流表: ①标记：A ②量程、分度值： 0~0.6A（0.02A）； 0~3A （0.1A） 6、使用电流表的注意事项：①调零 ②必须与用电器串联 ③正进负出 ④必须正确选择量程（试触） ⑤不允许把电流表直接接到电源两极（电源短路）
0~0.6A 0.02A

《电流的测量课件》PPT课件

国际单位制中电流单位
安培（A）
国际单位制中，电流的单位是安培，简称安。
毫安（mA）、微安（μA）
1A=1000mA，1mA=1000μA。
常见电流类型及特点
01
02
03
04
直流电
大小和方向都不随时间变化的电流。
交流电
大小和方向都随时间作周期性变化的电流。
脉冲电流
方向不变，大小随时间变化的电流。
测量原理：将电流表并联在待测电路的两端，通过测量电流表支路上的电流来间接测量主电路中的电流。断开待测电路；
接通电路并读取电流表示数。
测量步骤
将电流表并联接入电路；
注意事项：确保电流表的阻抗远小于待测电路的阻抗，以减小分流误差。
误差来源分析和减小误差措施
仪表误差
由于电流表本身精度限制引起的误差；
《电流的测量课件》PPT课件
目录
• 电流基本概念与单位 • 测量仪器与原理 • 直流电流测量方法及步骤 • 交流电流测量方法及步骤 • 实验操作与数据分析 • 安全注意事项与故障排查
01
电流基本概念与单位
电流定义及方向规定
电流定义
电荷的定向移动形成电流。
方向规定
正电荷定向移动的方向为电流方向。
03
直流电流测量方法及步骤
串联接入法测量直流电流
01测量原理：将电流表串联 Nhomakorabea待测电路中，通过测量电流表内阻上的压降来间接测量电流。
02
测量步骤
03
断开待测电路；
04
将电流表串联接入电路；
05
接通电路并读取电流表示数。
06
注意事项：确保电流表的量程大于待测电流，避免电流表过载。

电流的测量 PPT课件16 人教版

人82~0体~102对m5m电AA流手手的摆迅反脱速映电麻:极痹已,不感能到自困动难摆,有脱剧电痛极感,呼(手吸指困关难节。)。
50~80mA 呼吸困难,心房开始震颤。
90~100mA 呼吸麻痹,三秒钟后心脏开始麻痹,停止跳动。
思考问题
小资料中我们知道手电筒中的电流约200mA，远远大于流经人体的安全电流，人手抓手电筒电池的两端，而没被电死，是什么原因？
连接方法电流正入负出不超量程
量程不能与电源直接相连
读数分度值
三：反思拓展
若电流表在使用前指针不再

零刻度怎么办？
旋转螺丝调零
拓展阅读
你知道对人体的安全电流是多少么？

答：由于人个体的电阻和耐受力等多种原因，每个人会对同样大小的电流感受和反映为不10同m。A，在直实流际电工为作5中0 ，m一A。般安全技术规定流经人体的安全电流为：50Hz的交流电
2、单位：安培简称：安符号：A 常用单位：毫安（mA）、微安（μA）
6
3、单位换算： 1A=103mA=10μA
1mA=103μA 1A=106μA
课堂练习：比较小资料中各用电器电流的大小
计算器中的电流
约
100 µA
=0.1mA=∧1×10
-4
A
半导体收音机电源的电流约 50mA =0.0∧5A
电流表（多套）、多媒体
设备，导线。
一：自学感知（1）
阅读课本第110页“怎样表示电流的强弱”1-3段，回答下列问题。 1. 用什么物理量来表示电流的强弱？用什么字母代表？ 2. 单位是什么?用什么符号表示？ 3.它是否还有其他的单位，是什么，换算关系怎样？
一、怎样表示电流的强弱

电流表PPT教学课件

1、要把电流表串联在电路中
三要
2、要使电流正进负出
3、要使被测电流不超过电流表的最大测量值
一不准把电流表的两接线柱直接连到电源两极上不
两 1、进行读数时要看清电流表使用的量程看清 2、看清每小格所表示的电流值
1、如下图所示，它是__电__流___表的表头刻度盘，若使用的是“+”和“3”接线柱，则最大的测量值3是A______，最小刻度值0是.1A________，此时指针的示数是2_._6_0_A____；若使用的是“+” 和“0.6”接线柱，则最大测量值0是.6A________，最小刻度值0.0是2_A______，此时所指的示数0.是52A
二电流表
新课讲解
（一）电流表：测量电流大小的仪表。
1、种类： 2、电流表的符号： A 3、学生用电流表：（1）接线柱：“0.6” 、“3”为正接线柱；
“-”为负接线柱。
（2）量程：两个量程，分别为（0—0.6A）和（0—3A）。
（二）电流表的读数： 1、表盘（A） 2、零刻度（置零）
新课讲解
3、读数时应注意：量程（接线柱）和最小刻度
电流表的量程：测量范围
（ 1）接“-”和“0.6”：量程是 0.6A，每大格表示0.2A，每小格表示 0.02A。
0.26A
新课
讲解
例1：
读
0.30A
出
电
流
表
的
示
0.53A
数
（ 2）接“-” 和 “3”：量程是3A，每大格表示1A，每小格表示0.1A。
6、不随意打断他人的讲话，不打扰他人学习工作和休息，妨碍他人要道歉。
7、诚实守信，言行一致，答应他人的事要做到，做不到时表示歉意，借他人钱物要及时归还。不说谎，不骗人，不弄虚作假，知错就改。

怎样认识和测量电流PPT课件ppt文档

2. 200毫安= 0.2 安培= 2×105 微安
3. 10000微安= 0.01 安培
c 4 . “0.15A”最有可能是下列哪个家用电器工作时的电流: （） A、家用电冰箱。 B、家用空调。 C、普通照明灯。 D、普通计算器。
流
活动２认识电流表
安培表
A
电流表灵敏电流计 G
毫安表 mA
微安表 μA
集体交流本节课学习心得，说说本节课的学习收获。回忆本节课中有哪些不足之处，以利于下节课中进一步改进。
课堂作业：自我评价与作业第18页1、2、 3题
电器并联。
填写好课本上相应内容（P17）
A （1）电流表的图形符号＿＿＿。
3 （2）电流表有＿＿个接线柱，“—”接线
柱为共用，电流应从负接线柱流出。
串
（3）电流表应跟被测电路＿＿联。
2
（4）电流表有＿＿个量程。0～3A量程：分度值为0.1A；0～0.6A量程:分度值为 0.02A
刻度盘
1
2
0
0.2 0.4
怎样认识和测量电流PPT课件
一、什么是电流
1.电流的成因：
是导体中电荷的定向移动。
2.电流方向：
规定正电荷定向移动的方向。
3.电流流通途径：
电源正极→用电器→电源负极。
•电流流通途径：电源正极
→→用电器→→电源负极。
活动１比较电流的强弱（大小）
现象：同一个灯泡通电时的亮
度不同，说明电流是有强弱的。
灯泡越亮，电流越大。
4.电流的物理量符号－－
用字母 I 表示。
5.电流的单位：
国际单位：安培（A）
常用单位：毫安（mA）微安（μA）
6.电流的单位换算：1A = 1000 mA

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2020年10月2日
8
串联电路实验：数据记录
电流I1/A 电流I2/A 电流I3/A
2020年10月2日
9
演讲完毕，谢谢观看！
Thank you for reading! In order to facilitate learning and use, the content of this document can be modified, adjusted and printed at will after downloading. Welcome to download!
过L2的电荷量为48C，则通过两盏
灯的电流之比是
，这两盏
灯的连接方式是
。
2020年10月2日
5
2.甲、乙两导体串联后接入电
路中，乙导体的横截面积是甲
导体的4倍，则甲导体中的电
流I甲和乙导体的电流I乙的关
系是
。
2020年10月2日
6
3.某同学家中有一台电视机，
两盏照明灯，它们分别是并联
着的，工作时的电流分别为
200mA、1A、300mA和250mA，如
果干路中的电流不许超过去3A，
这些用电器
可以同时
使用。（填“能”或“不能”）
2020年10月2日
7
四课堂小结
1.学习了用电流表测量电流的方法
2.串、并联电路的电流规律
（1）串联电路中各处的电流是相等的。
（2）并联电路干路中的电流等于各并联支路中的电流之和。
即：I1＝I2＝I3
2020年10月2日
3
2.用电流表测量并联电路中的电流
猜测：并联电路干路中的电流和各支
路中的电流有什么关系？
结论：并联电路干路中的电流等于各
并联支路中的电流之和。
即：I＝I1＋I2
2020年10月2日
4
三、.课堂练习
1.两盏灯由同一电源供电，1s内
通过L1的电荷量为0.6C，1min内通
用电流表测量电流
莆田五中陈杰中
2004 11 10
2020年10月2日
1
用电流表测量电流
用电流表测量串联电路中的电流
用电流表测量并联电路中的电流
课堂练习
课堂小结
2020年10月2日
2
1.用电流表测量串联电路中的电流
猜测：串联电路中各处的电流有什么
关系？
结论：串联电路中各处的电流是相等
的。
汇报人：XXX 汇报日期：20XX年10月10日
10
