模拟电子技术基础张凤凌主编反馈组态及判断

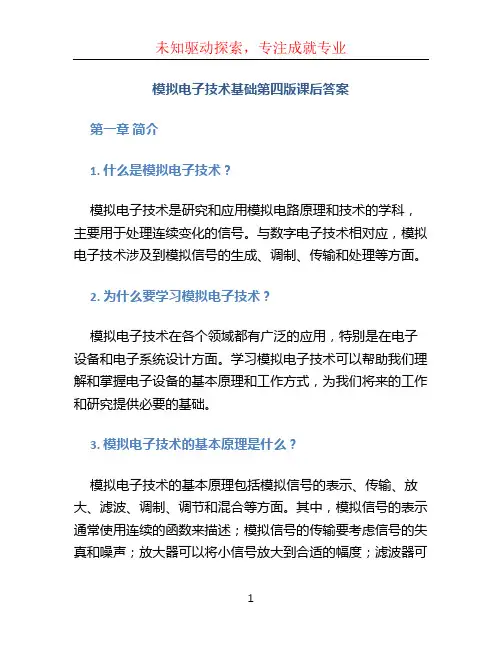

模拟电子技术基础第四版课后答案第一章简介1. 什么是模拟电子技术？模拟电子技术是研究和应用模拟电路原理和技术的学科，主要用于处理连续变化的信号。

与数字电子技术相对应，模拟电子技术涉及到模拟信号的生成、调制、传输和处理等方面。

2. 为什么要学习模拟电子技术？模拟电子技术在各个领域都有广泛的应用，特别是在电子设备和电子系统设计方面。

学习模拟电子技术可以帮助我们理解和掌握电子设备的基本原理和工作方式，为我们将来的工作和研究提供必要的基础。

3. 模拟电子技术的基本原理是什么？模拟电子技术的基本原理包括模拟信号的表示、传输、放大、滤波、调制、调节和混合等方面。

其中，模拟信号的表示通常使用连续的函数来描述；模拟信号的传输要考虑信号的失真和噪声；放大器可以将小信号放大到合适的幅度；滤波器可以筛选出感兴趣的频率成分；调制可以将模拟信号转换为调制信号等。

第二章基本电子元器件1. 什么是电子元器件？电子元器件是指用于构成电子电路的基本元件，它们可以作为电子电路的构建模块。

常见的电子元器件包括电阻、电容、电感、二极管、三极管和集成电路等。

2. 电阻的基本特性是什么？电阻是一种用于限制电流流动的元件，它的特性主要包括阻值、功率和温度系数。

阻值是电阻对电流的阻碍程度，单位是欧姆（Ω）；功率是电阻可以承受的最大功耗，单位是瓦特（W）；温度系数是电阻阻值随温度变化的程度。

3. 电容的基本特性是什么？电容是一种储存电荷的元件，它的特性主要包括电容值、工作电压和损耗因子。

电容值是电容可以储存的最大电荷量，单位是法拉（F）；工作电压是电容可以承受的最大电压，单位是伏特（V）；损耗因子是电容对电流的阻碍程度。

4. 电感的基本特性是什么？电感是一种存储能量的元件，它的特性主要包括电感值、工作电流和品质因数。

电感值是电感可以存储的最大能量量，单位是亨利（H）；工作电流是电感可以承受的最大电流，单位是安培（A）；品质因数是电感的能量储存效率。

下载可编辑U HA浪形的发生与变换电路9. \判朗卜列说法的正、淇、在相竝的括峥内细**7"表卞证鹽’圖严><”左朋镇谀.(1>只豐満足正弦波扳躋的柯位杀幷*哂路就一定能撮荡.( )4｝正孫玻振荡电賂缭特旅荡的輛侑衆件是( )估)只罄引人了正反惯•电路就一定能产主止弦波振荡.< )(4｝只耍引人『负反馈，电路就一定不能产生正葱疲梅荡* c )<5)止弦波振殊临路需善非线性歼为的驗因込要稳定扳荡幟魄*( >(6> LCjE^SJta电爵不采用通用取集成运枚怜为族大电路的原冈臭囲北匕限截It频率太低.< >(7) LC正弦波振禹电略-股采用分直元件亀成Jft丸电路•既作为草車放大(U爲又作为樹幅环节.< )H (1) X <2) V <3)X <4) X (5) 7 (6) V <7)J9U 现<!放大电路和选擴冏堵如下'选丼止确的答案填空.A.共射放先电路氐共筆放大电路C共基故大电路CX同相比觥运母电路 E. RC^KK网皓 E LCffJK网给G.石襄晶体(])制作魏率为20Hz-20kH3的自频信号发生电路•应选用…柞为墨本放大电路、______ 作为选H刚给・(2)制作牍那揃2Mlb〜20MH世的挂收机的本机摄斑痔*应选用 ______________ 或____ 作为尊本放大电路,_______ 作为透牖网堵.(3)严生疑幸为阳OMH J!*900MHt的高極载渡信号*城选用__________ 柞为基本放大电略、______ 作为选髓网堵.(4)制作频牵为2CJMH T常稳宦的测试用信号应选用_ _ _ 柞为基卑楝丸电賂、_ _ _作为选卿网堺.解(1) D*E (2) A 或C,P (3) C,F U) C.G9,3选料瞇(1)设放大借数为人•反馈系数为A正弦波眼荡也賂产生自激撮務的条件是_・负反憬隸大电路产生目藏抿翡的乗件壘_ 。

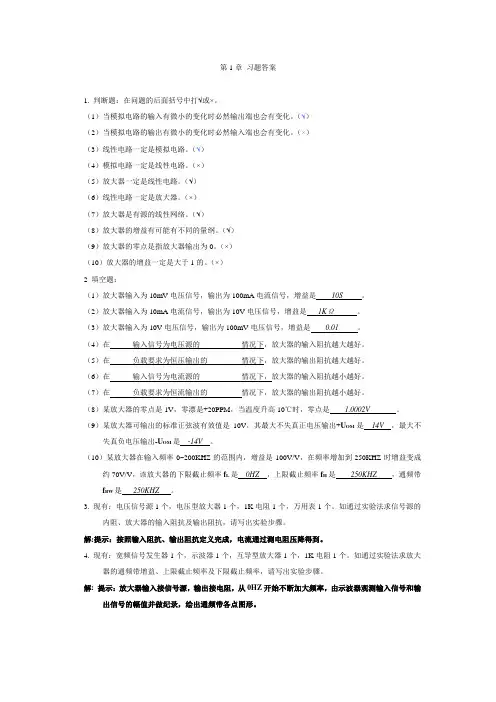

第1章习题答案1. 判断题：在问题的后面括号中打√或×。

（1）当模拟电路的输入有微小的变化时必然输出端也会有变化。

（√）（2）当模拟电路的输出有微小的变化时必然输入端也会有变化。

（×）（3）线性电路一定是模拟电路。

（√）（4）模拟电路一定是线性电路。

（×）（5）放大器一定是线性电路。

（√）（6）线性电路一定是放大器。

（×）（7）放大器是有源的线性网络。

（√）（8）放大器的增益有可能有不同的量纲。

（√）（9）放大器的零点是指放大器输出为0。

（×）（10）放大器的增益一定是大于1的。

（×）2 填空题：（1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。

（2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。

（3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。

（4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。

（5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。

（6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。

（7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。

（8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。

（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。

（10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带f BW是250KHZ。

3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。

如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。
