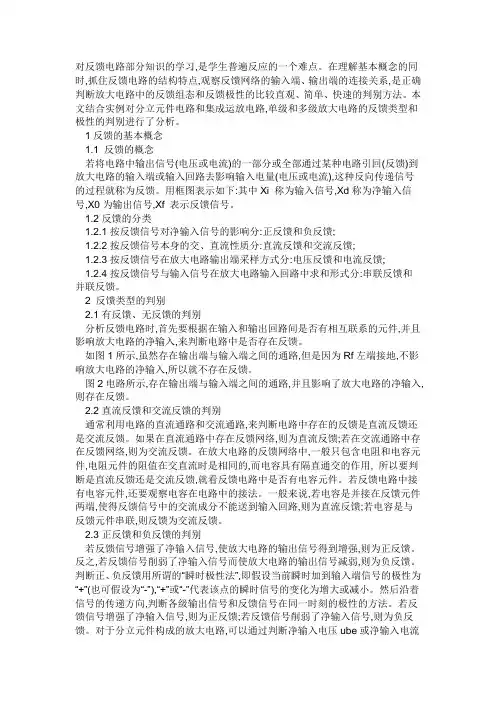

反馈放大电路中反馈组态的直观判别法

对反馈电路部分知识的学习,是学生普遍反应的一个难点。

在理解基本概念的同时,抓住反馈电路的结构特点,观察反馈网络的输入端、输出端的连接关系,是正确判断放大电路中的反馈组态和反馈极性的比较直观、简单、快速的判别方法。

本文结合实例对分立元件电路和集成运放电路,单级和多级放大电路的反馈类型和极性的判别进行了分析。

1反馈的基本概念1.1 反馈的概念若将电路中输出信号(电压或电流)的一部分或全部通过某种电路引回(反馈)到放大电路的输入端或输入回路去影响输入电量(电压或电流),这种反向传递信号的过程就称为反馈。

用框图表示如下:其中Xi 称为输入信号,Xd称为净输入信号,X0为输出信号,Xf 表示反馈信号。

1.2反馈的分类1.2.1按反馈信号对净输入信号的影响分:正反馈和负反馈;1.2.2按反馈信号本身的交、直流性质分:直流反馈和交流反馈;1.2.3按反馈信号在放大电路输出端采样方式分:电压反馈和电流反馈;1.2.4按反馈信号与输入信号在放大电路输入回路中求和形式分:串联反馈和并联反馈。

2 反馈类型的判别2.1有反馈、无反馈的判别分析反馈电路时,首先要根据在输入和输出回路间是否有相互联系的元件,并且影响放大电路的净输入,来判断电路中是否存在反馈。

如图1所示,虽然存在输出端与输入端之间的通路,但是因为Rf左端接地,不影响放大电路的净输入,所以就不存在反馈。

图2电路所示,存在输出端与输入端之间的通路,并且影响了放大电路的净输入,则存在反馈。

2.2直流反馈和交流反馈的判别通常利用电路的直流通路和交流通路,来判断电路中存在的反馈是直流反馈还是交流反馈。

如果在直流通路中存在反馈网络,则为直流反馈;若在交流通路中存在反馈网络,则为交流反馈。

在放大电路的反馈网络中,一般只包含电阻和电容元件,电阻元件的阻值在交直流时是相同的,而电容具有隔直通交的作用, 所以要判断是直流反馈还是交流反馈,就看反馈电路中是否有电容元件。

若反馈电路中接有电容元件,还要观察电容在电路中的接法。

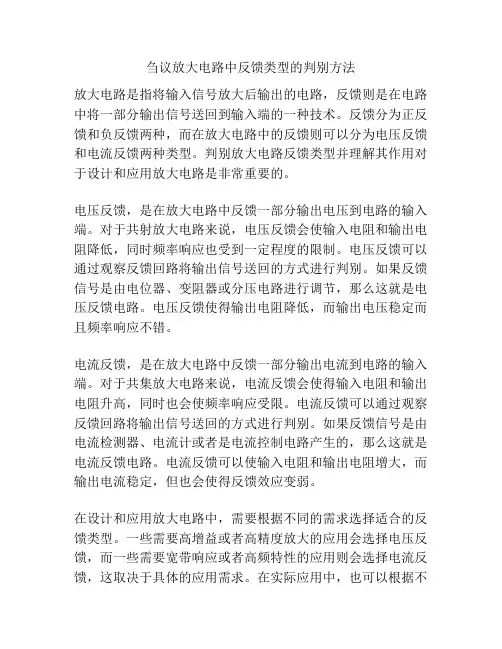

刍议放大电路中反馈类型的判别方法放大电路是指将输入信号放大后输出的电路，反馈则是在电路中将一部分输出信号送回到输入端的一种技术。

反馈分为正反馈和负反馈两种，而在放大电路中的反馈则可以分为电压反馈和电流反馈两种类型。

判别放大电路反馈类型并理解其作用对于设计和应用放大电路是非常重要的。

电压反馈，是在放大电路中反馈一部分输出电压到电路的输入端。

对于共射放大电路来说，电压反馈会使输入电阻和输出电阻降低，同时频率响应也受到一定程度的限制。

电压反馈可以通过观察反馈回路将输出信号送回的方式进行判别。

如果反馈信号是由电位器、变阻器或分压电路进行调节，那么这就是电压反馈电路。

电压反馈使得输出电阻降低，而输出电压稳定而且频率响应不错。

电流反馈，是在放大电路中反馈一部分输出电流到电路的输入端。

对于共集放大电路来说，电流反馈会使得输入电阻和输出电阻升高，同时也会使频率响应受限。

电流反馈可以通过观察反馈回路将输出信号送回的方式进行判别。

如果反馈信号是由电流检测器、电流计或者是电流控制电路产生的，那么这就是电流反馈电路。

电流反馈可以使输入电阻和输出电阻增大，而输出电流稳定，但也会使得反馈效应变弱。

在设计和应用放大电路中，需要根据不同的需求选择适合的反馈类型。

一些需要高增益或者高精度放大的应用会选择电压反馈，而一些需要宽带响应或者高频特性的应用则会选择电流反馈，这取决于具体的应用需求。

在实际应用中，也可以根据不同的效果进行联合使用，达到更好的电路设计效果。

总之，放大电路反馈类型的判别方法是通过观察反馈回路送回的信号方式来实现的。

电压反馈和电流反馈各有其优势和劣势，需要根据具体应用进行选择，或者进行联合使用，以达到更好的电路设计效果。

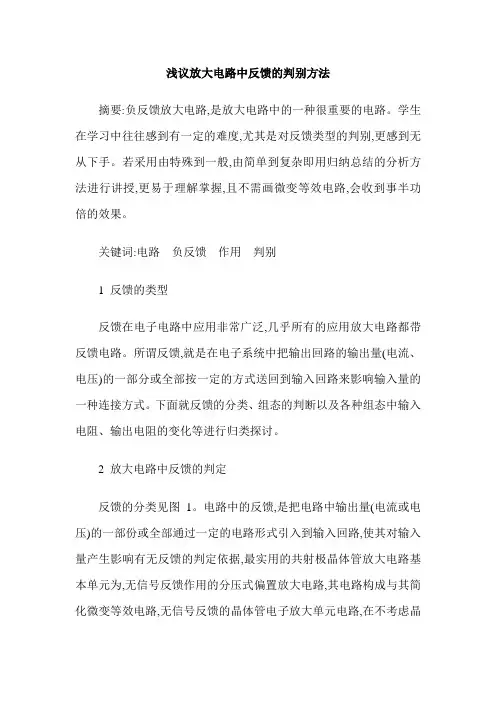

浅议放大电路中反馈的判别方法摘要:负反馈放大电路,是放大电路中的一种很重要的电路。

学生在学习中往往感到有一定的难度,尤其是对反馈类型的判别,更感到无从下手。

若采用由特殊到一般,由简单到复杂即用归纳总结的分析方法进行讲授,更易于理解掌握,且不需画微变等效电路,会收到事半功倍的效果。

关键词:电路负反馈作用判别1 反馈的类型反馈在电子电路中应用非常广泛,几乎所有的应用放大电路都带反馈电路。

所谓反馈,就是在电子系统中把输出回路的输出量(电流、电压)的一部分或全部按一定的方式送回到输入回路来影响输入量的一种连接方式。

下面就反馈的分类、组态的判断以及各种组态中输入电阻、输出电阻的变化等进行归类探讨。

2 放大电路中反馈的判定反馈的分类见图1。

电路中的反馈,是把电路中输出量(电流或电压)的一部份或全部通过一定的电路形式引入到输入回路,使其对输入量产生影响有无反馈的判定依据,最实用的共射极晶体管放大电路基本单元为,无信号反馈作用的分压式偏置放大电路,其电路构成与其简化微变等效电路,无信号反馈的晶体管电子放大单元电路,在不考虑晶体管极间电容和分布参数影响时,其简化微变等效电路的特点是:输入输出回路间,除晶体管的控制作用外,再无任何联系。

无反馈电路这一突出特点,将是我们判断晶体管放大器有无反馈的依据。

因此判断有无反馈的方法是:依据电路,画出简化微变等效电路,视其输入输出回路间是否存在晶体管控制作用以外的联系,有则存在反馈,无则不存在反馈。

3 分立元件反馈电路判断方法3.1 用瞬时极性法判断是正反馈或负反馈首先找反馈支路连接输出、输入那部分电路,然后设输入基极的瞬时极性为+或一,依次判断各三极管管脚的瞬时极性。

注意同一支三极管发射极的瞬时极性与基极的瞬时极性相同,集电极的瞬时极性与基极的瞬时性相反信号传输过程中经电容、电阻后瞬时极性不改变。

反馈信号送回输入端,若送回基极与原极性相同时为正反馈,相反则为负反馈若送回发射与原极性相同时为负反馈,相反时则为正反馈。

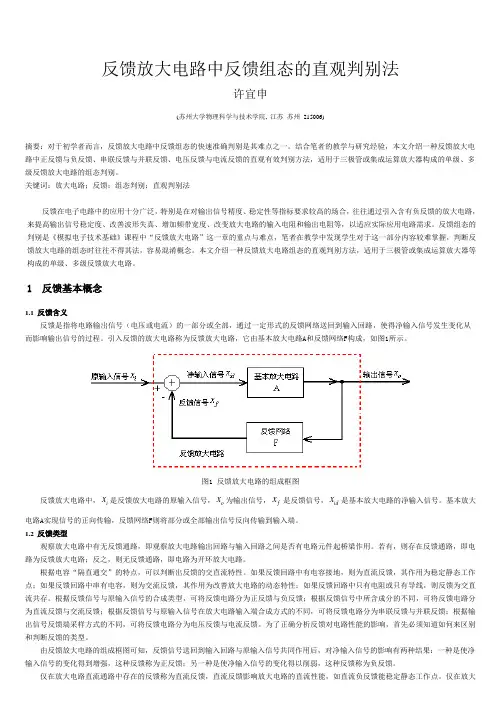

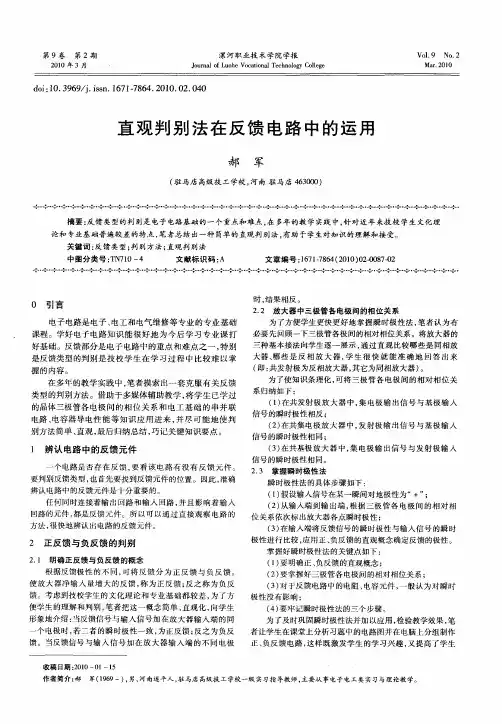

反馈放大电路中反馈组态的直观判别法许宜申(苏州大学物理科学与技术学院, 江苏 苏州 215006)摘要：对于初学者而言，反馈放大电路中反馈组态的快速准确判别是其难点之一。

结合笔者的教学与研究经验，本文介绍一种反馈放大电路中正反馈与负反馈、串联反馈与并联反馈、电压反馈与电流反馈的直观有效判别方法，适用于三极管或集成运算放大器构成的单级、多级反馈放大电路的组态判别。

关键词：放大电路；反馈；组态判别；直观判别法反馈在电子电路中的应用十分广泛，特别是在对输出信号精度、稳定性等指标要求较高的场合，往往通过引入含有负反馈的放大电路，来提高输出信号稳定度、改善波形失真、增加频带宽度、改变放大电路的输入电阻和输出电阻等，以适应实际应用电路需求。

反馈组态的判别是《模拟电子技术基础》课程中“反馈放大电路”这一章的重点与难点，笔者在教学中发现学生对于这一部分内容较难掌握，判断反馈放大电路的组态时往往不得其法，容易混淆概念。

本文介绍一种反馈放大电路组态的直观判别方法，适用于三极管或集成运算放大器等构成的单级、多级反馈放大电路。

1 反馈基本概念1.1 反馈含义反馈是指将电路输出信号（电压或电流）的一部分或全部，通过一定形式的反馈网络送回到输入回路，使得净输入信号发生变化从而影响输出信号的过程。

引入反馈的放大电路称为反馈放大电路，它由基本放大电路A 和反馈网络F 构成，如图1所示。

图1 反馈放大电路的组成框图反馈放大电路中，i x 是反馈放大电路的原输入信号，o x 为输出信号，f x 是反馈信号，id x 是基本放大电路的净输入信号。

基本放大电路A 实现信号的正向传输，反馈网络F 则将部分或全部输出信号反向传输到输入端。

1.2 反馈类型观察放大电路中有无反馈通路，即观察放大电路输出回路与输入回路之间是否有电路元件起桥梁作用。

若有，则存在反馈通路，即电路为反馈放大电路；反之，则无反馈通路，即电路为开环放大电路。

根据电容“隔直通交”的特点，可以判断出反馈的交直流特性。

反馈组态判断及对放大器性能的影响一、反馈组态判断方法：
（1）、找出反馈网络；（注意不应只是反馈电阻，而是反馈电阻到地的支路）
（2）、判断反馈极性；（瞬时极性法）
（3）、判断反馈类型。

二、负反馈对放大器性能的影响
三、例题
1、判断图示电路的反馈极性及反馈类型。

u i o
(a)u i
u f
+-
+-(b)
R L
R 3
+
-u o u i o
+-
v R f1o
(c)
解：反馈的极性用瞬时极性法判断，根据输入与输出信号的相位关系,确定输出信号和反馈信号的瞬时极性见图3.22，再根据反馈信号与输入信号的连接情况,分析净输入量的变化,如果反馈信号使净输入量增强,即为正反馈,反之为负反馈。

图（a ）反馈信号使净输入量减少，反馈极性为负反馈；反馈信号间接取自输出端，间接接入输入端，，反馈类型为电流并联型。

图（b ）反馈信号使净输入量增强，反馈极性为正反馈；反馈信号直接取自输出端，间接接入输入端，反馈类型为电压并联型。

图（c ）反馈信号使净输入量减少，反馈极性为负
反馈；反馈信号直接取自输出端，直接接入输入端，类型为电压串联型。

(b)
o
(a)
o
(c)
2、判断图示电路的反馈极性及反馈类型。

-+u o
u i -
+
u o
-
u o
-
+
u o -+
3.o
cc
U o
U i
cc
U s。

反馈组态的判断方法
判断反馈组态的方法包括：
1. 有无反馈的判断：通过寻找输出回路与输入回路的联系来判断是否存在反馈。

如果存在联系，则存在反馈；否则，不存在反馈。

2. 直流反馈和交流反馈的判断：观察反馈是存在于直流通路还是交流通路。

如果反馈存在于直流通路，则为直流反馈；如果存在于交流通路，则为交流反馈。

3. 正、负反馈（反馈极性）的判断：通过比较同相输入端和反相输入端的信号来判断。

如果同相输入端的信号大于反相输入端的信号，则为正反馈；如果同相输入端的信号小于反相输入端的信号，则为负反馈。

4. 电压反馈和电流反馈的判断：令输出电压为0，若反馈量随之为0，则为电压反馈；若反馈量依然存在，则为电流反馈。

5. 串联反馈和并联反馈的判断：在输入端，输入量、反馈量和净输入量以电压的方式叠加，为串联反馈；以电流的方式叠加，为并联反馈。

这些方法可以帮助您判断电路中的反馈组态。

如需了解更多信息，建议查阅电路相关书籍或咨询专业人士。
