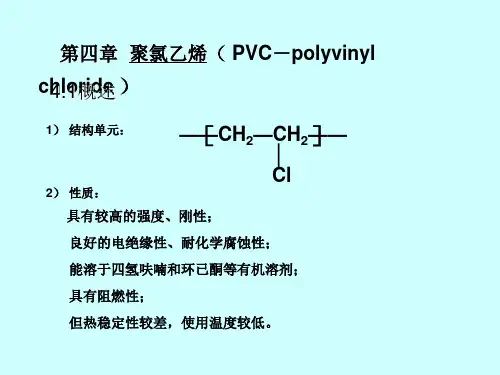

目录一、聚氯乙烯 (2)1聚氯乙烯 (2)2聚氯乙烯的分类 (2)3聚氯乙烯的性质 (3)4 PVC板材性能： (3)二、PVC配方各物配料比 (3)高级装饰用软板(质量份） (3)1.硬质PVC板材基本配方 (4)2.普通防火板参考配方 (4)3. 泡沫夹心型防火板参考配方 (4)4.彩色艺术面层防火板配方 (5)5.发泡防火板或超轻型防火板参考配方 (6)6.复合材料珍珠岩板 (6)三、聚氯乙烯配方介绍 (7)1.树脂的选择 (7)2.增塑剂体系 (8)3.稳定剂体系 (8)4.润滑剂 (10)5.填充料 (10)6.着色剂 (11)7.发泡剂 (11)8.阻燃剂 (11)一、聚氯乙烯1聚氯乙烯（英文：PolyVinyl Chloride，简称：PVC）是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。
PVC为无定形结构的白色粉末，支化度较小。
工业生产的PVC分子量一般在5~12万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加。
无固定熔点，80~85℃开始软化，130℃变为粘弹态，160~180℃开始转变为粘流态。
其抗张强度60MPa左右，冲击强度5~10kJ/m2；有优异的介电性能。
对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并自动催化分解引起变色，在实际应用中必须加入稳定剂以提高对热和光的稳定性。
PVC很坚硬，只能溶于环己酮、二氯乙烷和四氢呋喃等少数溶剂中，对有机和无机酸、碱、盐均稳定，化学稳定性随使用温度的升高而降低。
2聚氯乙烯的分类生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC树脂。
通用型PVC树脂是由氯乙烯单体在引发剂的作用下聚合形成的；高聚合度PVC树脂是指在氯乙烯单体聚合体系中加入链增长剂聚合而成的树脂；交联PVC树脂是在氯乙烯单体聚合体系中加入含有双烯和多烯的交联剂聚合而成的树脂。
软PVC一般用于地板、天花板以及皮革的表层，但由于软PVC中含有柔软剂，容易变脆,不易保存，所以其使用范围受到了局限。
硬PVC不含柔软剂，柔韧性好，易成型，不易脆，无毒无污染，保存时间长，因此具有很大的开发应用价值。
PVC发泡板具有防腐、防潮、防霉、不吸水、可钻、可锯、可刨、易于热成型、热弯曲加工等特性，因此广泛应用于家具、橱柜、浴柜、展览架用板、箱体芯层、室内外装饰、建材、化工等领域用板,广告标示、印刷、丝印、喷绘、电脑刻字、电子仪表产品包装等行业。
PVC硬塑板具有优良的耐腐蚀性、绝缘性，并有一定的机械强度；经二次加工后可制成硫酸（盐酸）槽（桶箱）；医药用空针架，化程架；公共卫生间水箱；加工产品的模板、装饰板、排风管道、设备衬里等各种异型制品、容器。
是化工、建材、装饰及其他工业的理想选择材料。
60年代后期退居第二位。
由于PVC树脂合成原料丰富，价格低廉需求量增加很快，地位逐渐加强。
通用型PVC平均聚合度500~~150高聚和度型PVC平均聚合度为1700以上。
我们常用的PVC树脂都为通用型。
3聚氯乙烯的性质稳定；不易被酸、碱腐蚀；对热比较耐受聚氯乙烯具有阻燃（阻燃值为40以上）、耐化学药品性高（耐浓盐酸、浓度为90%的硫酸、浓度为60%的硝酸和浓度20%的氢氧化钠）、机械强度及电绝缘性良好的优点。
聚氯乙烯对光、热的稳定性较差。
软化点为80℃，于130℃开始分解。
在不加热稳定剂的情况下，聚氯乙烯100℃时即开始分解，130℃以上分解更快。
受热分解出放出氯化氢气体，（氯化氢气体是有毒气体）使其变色，由白色→浅黄色→红色→褐色→黑色。
阳光中的紫外线和氧会使聚氯乙烯发生光氧化分解，因而使聚氯乙烯的柔性下降，最后发脆。
4 PVC板材性能：一般性能PVC树脂为一种白色或淡黄色的粉末，相对密度为1.35-1.45。
制品的软硬程度可通过加入力学性能PVC有较高的硬度和力学性能。
并随分子量的增大而提高，但随温度的升高而下降。
硬质PVC的力学性能好，其弹性模量可达1500-3000MPa。
而软质的PVC的弹性1.5-15 MPa。
但断裂伸长率高达200%-450%。
PVC的摩擦性一般，静摩擦因数为0.4-0.5，动摩擦因数为0.23。
热学性能PVC的耐热稳定性十分差，140℃即开始分解，熔融温度为160℃。
PVC的线膨胀系数较小，具有难燃性，氧化指数高达45以上。
电学性能PVC是一种电性能较好的聚合物，但由于本身的极性较大，电绝缘性不如PP和PE。
介电常数，介电损耗角正切值和体积电阻率较大，耐电晕性不好，一般适于中低压和低频绝缘材料。
环境性能PVC可耐大多数无机酸、碱、盐，多数有机溶剂。
适合医药，化工防腐材料。
二、PVC配方各物配料比下列配方各物配料比均为质量份高级装饰用软板(质量份）PVC 100 DOP 35 DOA 10环氧增塑剂7 硅胶铅/硅胶共沉淀物 3有机锡稳定剂 1 着色剂适量硬质不透明瓦楞板(质量份）PVC 100 三盐基硫酸铅 3二盐基亚硫酸铅 4 硬脂酸铅0.51.硬质PVC板材基本配方2.普通防火板参考配方3. 泡沫夹心型防火板参考配方A：芯层配方B：面层配方4.彩色艺术面层防火板配方A:彩色面层参考配方B：芯层参考配方5.发泡防火板或超轻型防火板参考配方A:发泡防火板面层配方B:发泡防火板底层配方6.复合材料珍珠岩板三、聚氯乙烯配方介绍纯的聚氯乙烯（PVC）树脂属于一类强极性聚合物，其分子间作用力较大，从而导致了PVC软化温度和熔融温度较高，一般需要160~210℃才能加工。
另外PVC分子内含有的取代氯基容易导致PVC树脂脱氯化氢反应，从而引起PVC 的降解反应，所以PVC对热极不稳定，温度升高会大大促进PVC脱HCL反应，纯PVC在120℃时就开始脱HCL反应，从而导致了PVC降解。
鉴于上述两个方面的缺陷，PVC在加工中需要加入助剂，以便能够制得各种满足人们需要的软、硬、透明、电绝缘良好、发泡等制品。
在选择助剂的品种和用量时，必须全面考虑各方面的因素，如物理—化学性能、流动性能、成型性能，最终确立理想的配方。
另外，根据不同的用途和加工途径，我们也需要对树脂的型号做出选择。
不同型号的PVC树脂和各种助剂的配搭组合方式，就是我们常说的PVC配方设计了。
那具体怎样进行具体的配方设计呢？下面将通过对各原辅料的选择加以阐述的方式加以说明，希望能对大家有所裨益。
1.树脂的选择工业上常用粘度或K值表示平均分子量（或平均聚合度）。
树脂的分子量和制品的物理机械性能有关。
分子量越高，制品的拉伸强度、冲击强度、弹性模量越高，但树脂熔体的流动性与可塑性下降。
同时，合成工艺不同，导致了树脂的形态也有差异，我们常见的是悬浮法生产的疏松型树脂，俗称SG树脂，其组织疏松，表面形状不规则，断面输送多孔呈网状。
因此，SG型树脂吸收增塑剂快，塑化速度快。
悬浮法树脂的主要用途见下表。
乳液法树脂宜作PVC糊，生产人造革。
悬浮法PVC树脂型号及主要用途型号级别主要用途SG1 一级A 高级电绝缘材料SG2 一级A 电绝缘材料、薄膜一级B、二级一般软制品SG3 一级A 电绝缘材料、农用薄膜、人造革表面膜一级B、二级全塑凉鞋SG4 一级A 工业和民用薄膜一级B、二级软管、人造革、高强度管材SG5 一级A 透明制品一级B、二级硬管、硬片、单丝、导管、型材SG6 一级A 唱片、透明片一级B、二级硬板、焊条、纤维SGG7 一级A 瓶子、透明片一级B、二级硬质注塑管件、过氯乙烯树脂2.增塑剂体系增塑剂的加入，可以降低PVC分子链间的作用力，使PVC塑料的玻璃化温度、流动温度与所含微晶的熔点均降低，增塑剂可提高树脂的可塑性，使制品柔软、耐低温性能好。
增塑剂在10份以下时对机械强度的影响不明显，当加5份左右的增塑剂时，机械强度反而最高，是所谓反增塑现象。
一般认为，反增塑现象是加入少量增塑剂后，大分子链活动能力增大，使分子有序化产生微晶的效应。
加少量的增塑剂的硬制品，其冲击强度反而比没有加时小，但加大到一定剂量后，其冲击强度就随用量的增大而增大，满足普适规律了。
此外，增加增塑剂，制品的耐热性和耐腐蚀性均有下降，每增加一份增塑剂，马丁耐热下降2~3。
因此，一般硬制品不加增塑剂或少加增塑剂。
有时为了提高加工流动性才加入几份增塑剂。
而软制品则需要加入大量的增塑剂，增塑剂量越大，制品就越柔软。
增塑剂的种类有邻苯二甲酸酯类、直链酯类、环氧类、磷酸酯类等，就其综合性能看，DOP是一个较好的品种，可用于各种PVC制品配方中，直链酯类如DOS 属耐寒增塑剂，长用于农膜中，它与PVC相容性不好，一般以不超过8份为宜，环氧类增塑剂除耐寒性好以外，还具有耐热、耐光性，尤其与金属皂类稳定剂并用时有协同效应，环氧增塑剂一般用量为3~5份。
电线、电缆制品需具有阻燃性，且应选用电性能相对优良的增塑剂。
PVC本身具有阻燃性，但经增塑后的软制品大多易燃，为使软PVC制品具有阻燃性，应加入阻燃增塑剂如磷酸酯及氯化石蜡，这两类增塑剂的电性能也较其他增塑剂优良，但随增塑剂用量增加，电性能总体呈下降趋势。
对用于无毒用途的PVC制品，应采用无毒增塑剂如环氧大豆油等。
至于增塑剂总量，应根据对制品的柔软程度要求及用途、工艺及使用环境不同而不同。
一般压延工艺生产PVC薄膜，增塑剂总用量在50份左右。
吹塑薄膜略低些，一般在45~50份。
3.稳定剂体系PVC在高温下加工，极易放出HCL，形成不稳定的聚烯结构。
同时，HCL具有自催化作用，会使PVC进一步降解。
另外，如果有氧存在或有铁、铝、锌、锡、铜和镉等离子存在，都会对PVC降解起催化作用，加速其老化。
因此塑料将出现各种不良现象，如变色、变形、龟裂、机械强度下降、电绝缘性能下降、发脆等。
为了解决这些问题，配方中必须加入稳定剂，尤其热稳定剂更是必不可少。
PVC用的稳定剂包括热稳定剂、抗氧剂、紫外线吸收剂和螯合剂。
配方设计时根据制品使用要求和加工工艺要求选用不同品种，不同数量的稳定剂。
（1）热稳定剂热稳定剂必须能够捕捉PVC树脂放出的具有自催化作用的HCL，或是能够与PVC树脂产生的不稳定聚烯结构起加成反映，以阻止或减轻PVC树脂的分解。
一般在配方中选用的热稳定剂的特点、功能与制品的要求来考虑。
例如：铅盐稳定剂主要用在硬制品中。
铅盐类稳定剂具有热稳定剂好、电性能优异，价廉等特点。
但是其毒性较大，易污染制品，只能生产不透明制品。
近年来复合稳定剂大量出现，单组分的稳定剂已有被取代的危险。
复合稳定剂的特点是专用性强，污染小，加工企业配料简便等优点。
但由于无统一的标准，所以各家的复合稳定剂差异很大。
钡镉类稳定剂是性能较好的一类热稳定剂。
在PVC农膜中使用较广。
通常是钡镉锌和有机亚磷酸酯及抗氧剂并用。
钙锌类稳定剂可作为无毒稳定剂，用在食品包装与医疗器械、药品包装，但其稳定性相对教低，钙类稳定剂用量大时透明度差，易喷霜。
