8 聚氯乙烯纤维解析

聚氯乙烯化学成分1.聚氯乙烯的定义和成分聚氯乙烯（Polyvinyl Chloride,PVC）是一种使用最广泛的塑料之一。

它由乙烯基单体和氯乙烯基单体通过聚合反应制得，分子式为（C2H3Cl）n。

聚合反应中，乙烯单体和氯乙烯单体通过双键反应，形成线性或支链状的分子结构。

2.聚氯乙烯的性质聚氯乙烯具有多种优异的性质，包括良好的耐侯性、耐腐蚀性、隔热性、耐火性和良好的柔韧性。

它也是一种良好的绝缘体与防水材料。

另外，由于聚氯乙烯和其他材料很好地相容性，因此可用于制造复合材料。

然而，聚氯乙烯也有一些缺点，如低耐热温度、易受光影响而老化、易有裂痕等，这些缺点限制了它的应用范围。

3.聚氯乙烯的用途聚氯乙烯广泛应用于制造橡胶制品、涂料、油漆、纺织品、制革工业以及各种建筑材料等。

此外，聚氯乙烯还可以制造电缆、光纤和塑料细管等。

近年来，聚氯乙烯材料的应用不断扩大，特别是占用了很大的市场份额的塑料管和塑料窗。

4.聚氯乙烯的优点聚氯乙烯是一个非常有用的塑料材料。

它的优点主要有：1）耐酸、耐碱、耐化学性能好。

2）耐候性好。

聚氯乙烯热稳定性比较高，一般能耐受50℃左右的温度。

3）特别防水。

由于聚氯乙烯的特殊性能，它可以制成很大的塑料袋，可以用于泳池或水箱。

4）绝缘性能好。

聚氯乙烯是一种非常优异的绝缘材料，因此可应用于制造导线和电器。

5.聚氯乙烯的缺点聚氯乙烯虽然有很多优点，也有一些缺点：1）易老化。

经过一段时间的使用，聚氯乙烯在受到光照或氧化作用的情况下容易老化，出现龟裂、开裂等情况。

2）环境污染。

聚氯乙烯生产需要使用大量的氯气和其他有害化学品，对环境造成影响。

3）储存不易。

由于聚氯乙烯的特殊性质，它在空气中极易吸收水分，使其成型难度增加，还会导致脆化、强度下降等。

6.消费者在购买聚氯乙烯制品时需要注意的问题消费者在购买聚氯乙烯制品时要注意以下几个问题：1）保持良好通风。

聚氯乙烯制品中含有一些危险气体，购物时要注意通风。

PVC的分类与结构性能详解PVC（聚氯乙烯）是一种重要的合成树脂材料，具有良好的机械强度、化学稳定性和绝缘性能。

根据其结构性能的不同，PVC可以分为软质PVC和硬质PVC两大类。

软质PVC具有较好的柔软性、韧性和延展性，可根据需要制作成半透明或全透明的薄膜或塑料制品。

软质PVC可通过在PVC中添加可塑剂（例如酯类物质）来实现柔软性，使其具有良好的可塑性和弯曲性能。

软质PVC常用于制作塑料包装袋、塑料雨衣、塑料胶布等柔性塑料制品。

硬质PVC具有较高的硬度、强度和耐热性，在环境中能保持较好的稳定性。

硬质PVC通常由纯PVC树脂和增塑剂的混合物组成，增塑剂可以提高PVC的可加工性。

硬质PVC常用于制作塑料管道、塑料板材、塑料窗框等刚性塑料制品。

从微观结构的角度来看，PVC是由氯乙烯单体在聚合剂的作用下聚合而成的高聚物。

PVC的分子链中有大量的氯原子，氯原子的存在赋予PVC良好的耐酸、耐碱和耐溶剂的性能。

PVC的结构特点决定了其优良的物理性能。

首先，PVC具有良好的耐候性和抗老化性能，可以在室外长期使用而不受紫外线、氧气和湿气的影响。

其次，PVC具有优异的抗磨性，使其适用于制作地板材料、输送带等需要耐磨损的产品。

此外，PVC还具有良好的耐腐蚀性，可以在酸性、碱性和有机溶剂的环境中稳定使用。

除了上述优点外，PVC还有一些局限性。

首先，PVC存在着一定的毒性和燃烧性，烧毁时会产生有害气体。

其次，PVC的可塑剂可能会释放出有害物质，对人体健康有一定的影响。

因此，在使用PVC制品时应避免长时间接触及燃烧。

综上所述，PVC是一种重要的合成树脂材料，根据其结构性能的不同可以分为软质PVC和硬质PVC两大类。

软质PVC具有良好的柔软性和延展性，适用于制作柔性塑料制品；硬质PVC具有较高的硬度和强度，适用于制作刚性塑料制品。

PVC具有优异的耐候性、抗磨性和耐腐蚀性，但也存在一些毒性和燃烧性的问题，需要注意使用和处理。

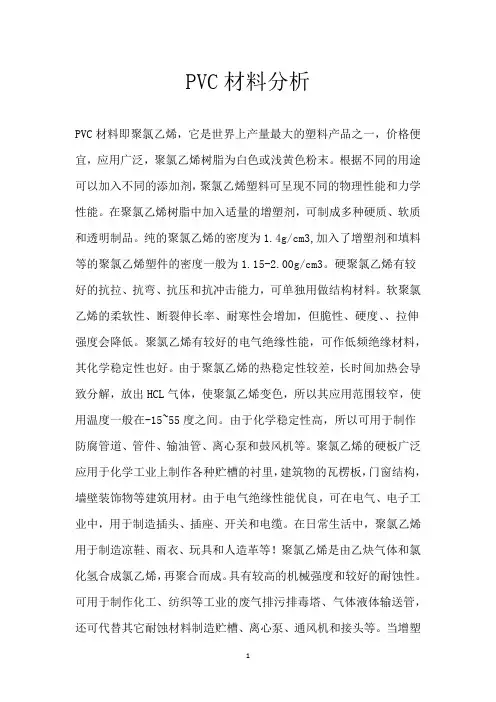

PVC材料分析PVC材料即聚氯乙烯，它是世界上产量最大的塑料产品之一，价格便宜，应用广泛，聚氯乙烯树脂为白色或浅黄色粉末。

根据不同的用途可以加入不同的添加剂，聚氯乙烯塑料可呈现不同的物理性能和力学性能。

在聚氯乙烯树脂中加入适量的增塑剂，可制成多种硬质、软质和透明制品。

纯的聚氯乙烯的密度为1.4g/cm3,加入了增塑剂和填料等的聚氯乙烯塑件的密度一般为1.15-2.00g/cm3。

硬聚氯乙烯有较好的抗拉、抗弯、抗压和抗冲击能力，可单独用做结构材料。

软聚氯乙烯的柔软性、断裂伸长率、耐寒性会增加，但脆性、硬度、、拉伸强度会降低。

聚氯乙烯有较好的电气绝缘性能，可作低频绝缘材料，其化学稳定性也好。

由于聚氯乙烯的热稳定性较差，长时间加热会导致分解，放出HCL气体，使聚氯乙烯变色，所以其应用范围较窄，使用温度一般在-15~55度之间。

由于化学稳定性高，所以可用于制作防腐管道、管件、输油管、离心泵和鼓风机等。

聚氯乙烯的硬板广泛应用于化学工业上制作各种贮槽的衬里，建筑物的瓦楞板，门窗结构，墙壁装饰物等建筑用材。

由于电气绝缘性能优良，可在电气、电子工业中，用于制造插头、插座、开关和电缆。

在日常生活中，聚氯乙烯用于制造凉鞋、雨衣、玩具和人造革等！聚氯乙烯是由乙炔气体和氯化氢合成氯乙烯，再聚合而成。

具有较高的机械强度和较好的耐蚀性。

可用于制作化工、纺织等工业的废气排污排毒塔、气体液体输送管，还可代替其它耐蚀材料制造贮槽、离心泵、通风机和接头等。

当增塑剂加入量达30%～40％时，便制得软质聚氯乙烯，其延伸率高，制品柔软，并具有良好的耐蚀性和电绝缘性，常制成薄膜，用于工业包装、农业育秧和日用雨衣、台布等，还可用于制作耐酸碱软管、电缆包皮、绝缘层等。

现在聚氯乙烯还用到太阳能热水袋中通过它吸光的特性做成洗澡用的热水袋一、美丽的外表从这层意义上说，PVC膜的市场前景十分看好。

随着时代的发展，PVC也正以其良好的性能、简单的工艺以及其他诸多优点渐渐赢得了人们的欢心，已被越来越多的人接受和认可，在欧美国家PVC是建筑行业的宠儿，PVC在人们的日常生活中随处可见。

-20-化纤文摘2007年第2期（第36卷）7.聚乙烯醇纤维及聚氯乙烯纤维TQ346.24-346.2520072112含不饱和杂多盐的P VA粒状纤维垫编织物Y ang Guo Cheng…;Chinese Chemical Letters,2004,15 (10),p.1212（英）首先制备含不饱和杂多盐的聚乙烯醇（P VA）纤维垫，用IR、X射线和SEM照片描述细粒状纤维垫的特性。

粘弹性和浆液浓度是影响粒状纤维垫成形的关键因素。

（汪兴华）聚乙烯醇分析方法纤维性能20072113聚乙烯醇/单壁碳纳米管复合物的凝胶纺丝Zhang Xiefei…;Polymer,2004,45(26),p.880（英）采用搅拌和声波制备单壁碳纳米管（SWNT）、聚乙烯醇（P V A）、二甲基亚砜（DMS O）和水均相分散液。

分散液通过凝胶纺丝挤出形成纤维。

P V A/ SWNT[3%（wt）]复合纤维的模量高出常规PVA凝胶纺纤维的40%。

研究纤维的结构和性能，对照纤维和复合纤维中PVA取向相差不大，但复合纤维有较低的结晶度。

（汪兴华）聚乙烯醇碳纳米管复合纤维模量凝胶纺丝20072114在室温和高温下具有良好拉伸强度的聚乙烯醇纤维可乐丽；JP2005-9029（2005.1.13）（日）维纳尔（Vinal）纤维（A1）含有聚乙烯醇（I）型聚合物（A）和精细分散于聚合物内的分层硅酸盐，广角X射线衍射仪测得，相邻硅酸盐层的平均距离≥20，结晶度≥40%，取向度≥60%；或者，该维纳尔纤维含上述A1纤维，其有0.1%~30%（以100份I计）多层硅酸盐；或者，该维纳尔纤维包括有多层硅酸盐的A1纤维，硅酸盐含有碟型粘土或合成含氟云母。

通过下列步骤生产此维纳尔纤维：（a）对含有A聚合物和分层硅酸盐液体施加剪切力，使A聚合物进入相邻层硅酸盐之间区域，（b）将液体纺丝，（c）拉伸纤维。

此维纳尔纤维可用于过滤器、热绝缘材料、清洁用拖把以及水泥、橡胶、塑料的增强材料。

塑料材料-聚氯乙烯（PVC）的基本物理化学特性及典型应用介绍第一篇：塑料材料-聚氯乙烯(PVC)的基本物理化学特性及典型应用介绍聚氯乙烯（PVC）的介绍1.概述聚氯乙烯（PVC）是世界第二大通用树脂，早在1835年法国化学家勒尼奥就发现，在日光照射下，氯乙烯聚合变成一种白色固体。

1914年德国和美国的化学家发现，有机过氧化物可加速氯乙烯的聚合反应。

1931年德国法本公司采用乳液聚合的方法，使聚氯乙烯生产实现了工业化。

乳液聚合是将氯乙烯单体和水，用烷基磺酸钠（表面活性剂）做乳化剂，使氯乙烯均匀地分散在水中以形成乳状液，再以过硫酸钾或过硫酸铵为引发剂，使氯乙烯聚合为聚氯乙烯。

使聚氯乙烯在应用上有真正突破是在1933年。

美国化学家西蒙在当时用途不广的聚氯乙烯粉料中加进高沸点的溶剂和磷酸三甲酚酯后加热，在冷却以后，意外地得到了性质柔软、易于加工、并富有弹性的聚氯乙烯（这里磷酸三甲酚酯起了增塑剂的作用）。

从此，聚氯乙烯广泛应用的大门被打开了。

1936年美国联合碳化物公司开发了氯乙烯的悬浮聚合技术，使生产工艺较乳液聚合法简化，能耗降低，成本下降。

现在，80％的聚氯乙烯是用悬浮聚合法生产的，即在搅拌和分散剂（水）的作用下，使氯乙烯单体分散成液滴状以后，悬浮在水中。

聚合反应在液滴之间进行，引发剂采用过氧化二碳酸二环己酯、偶氮二异丁腈等。

聚氯乙烯的化学分子式如下：PVC是由液态的氯乙烯单体（VCM）经悬浮、乳液、本体或溶液法工艺聚合而成，其中悬浮工艺在世界PVC生产装置中大约占90％的比例。

在世界PVC总产量中均聚物也占大约90％的比例。

PVC 是应用最广泛的热塑性树脂，可以制造强度和硬度很大的硬质制品如管材和管件、门窗和包装片材，也可以加入增塑剂制造非常柔软的制品如薄膜、片材、电线电缆、地板、合成革、涂层和其它消费性产品。

硬质制品目前占PVC总消费量的65～70％，今后PVC消费量进一步增长的机会主要是在硬质制品应用领域。

聚氯乙烯的结构与性能与一般通用塑料（如PE、PP、PS、ABS）和工程塑料（如PA、PC、POM）等塑料相比，PVC塑料物料的组成要复杂得多，这是由于PVC树脂的物理化学特性所决定的。

1.1聚氯乙烯的结构对聚氯乙烯的大分子结构、结晶和聚集态结构的了解，无论对于PVC树脂合成还是从事PVC加工的科技工作者来说都是至关重要的。

因为PVC的大分子结构、结晶和聚集态结构，一方面受到聚合工艺条件的制约，另一方面它又影响着PVC的加工和制品性能。

1.1.1聚氯乙烯的大分子结构1.1.1.1主链结构氯乙烯是具有一个取代基的乙烯单体，该单体在链结构上可能有几种不同的变化。

首先，一种是使氯原子处在相邻的碳原子上（头-头结合），另一种是氯原子沿着链均匀地排列（头-尾结合）。

进而考虑的是关于氯原子相互间的位置。

所有的氯原子都排列在聚合物链的同侧为等规立构型；从一侧到另一侧交替排列的为间规立构型；而杂乱无章排列的为无规立构型。

结构式如下：商品化PVC中以间规立构为主，但等规立构仍然存在。

通过红外光谱和核磁共振分析，发现随着聚合温度的降低，PVC的间规立构比例反而提高。

同时还发现，降低聚合温度，较长的间规立构链段的质量比率也提高。

1.1.1.2端基结构尽管由于合成反应中引发体系的不同而导致引发剂的残余体与大分子链自由基的反应有一定差异，但通常引发剂的残余体还能与大分子链自由基结合进入分子链的端基，并具有以下几种形式：R-CH2-CHCl-; R-COOCH2-CHCl-; HSO4-CH2-CHCl-然而，由引发剂的残基形成的聚氯乙烯分子链的端基的数目并不多，大约占10％－12％。

此外，各种可能的终止反应能导致形成其他端基。

现将除引发剂残基以外的其他端基罗列如下：-CH2-CH2-Cl; CH=CHCl-; CCl＝CH2；－CH＝CH2；－CHCl－CH3；－CHCl－CH2Cl；—CH2－CH2Cl含有双键的端基为脱氯化氢的起点，即PVC热老化分解的起点。

录目......................................................................................................... 一、聚氯乙烯. 聚氯乙烯.......................................................................................................1 .......................................................................................... 2聚氯乙烯的分类. ........................................................................................... 3聚氯乙烯的性质4 PVC板材性能：..........................................................................................二、PVC配方各物配料比.....................................................................................高级装饰用软板(质量份）............................................................................1.硬质PVC板材基本配方.............................................................................2.普通防火板参考配方...................................................................................3. 泡沫夹心型防火板参考配方.....................................................................4.彩色艺术面层防火板配方...........................................................................5.发泡防火板或超轻型防火板参考配方.......................................................6.复合材料珍珠岩板.......................................................................................三、聚氯乙烯配方介绍..........................................................................................1.树脂的选择...................................................................................................2.增塑剂体系...................................................................................................3.稳定剂体系...................................................................................................4.润滑剂...........................................................................................................5.填充料...........................................................................................................6.着色剂...........................................................................................................7.发泡剂...........................................................................................................8.阻燃剂...........................................................................................................一、聚氯乙烯聚氯乙烯1）是一种使用一个氯原子取代聚乙PVCPolyVinyl Chloride，简称：（英文：为无定形结构的白色粉末，支化度较小。

-18-化纤文摘2007年第3期（第36卷）7.聚乙烯醇纤维及聚氯乙烯纤维TQ346.24-346.2520073109含聚乙二醇交联剂的亲水性聚乙烯醇的合成Y amahe T.…;Kobunshi Ronbunshu,2004,61（2），p.149（日）含有聚乙烯醇（P V A）和聚乙二醇单元的新型亲水性交联聚合物合成时，用硫酸作为脱水催化剂。

当聚乙二醇的分子量较高时，反应程度较低，而用低分子量的聚乙二醇作为交联剂时，反应程度较高。

（涂君植）聚乙烯醇交联反应亲水性聚乙二醇20073110聚乙烯醇粘合纤维及其组成的纸或非织造物Kamada H.;US-6924030（2004.3.10）（日）PVA粘合纤维具有下列特点：最多30%横截面圆形度，在30℃水中的膨胀度至少为100%，在水中的溶解度最大为20%，该纤维甚至能在低能干燥条件下进行加工。

例如，在热空气干燥系统（例如，气流干燥器）中进行高速干燥；或者在多辊筒体系中；或者类似造纸和高强非织造物的体系中进行低温干燥。

（涂君植）聚乙烯醇纤维粘合性溶解度非织造物20073111提高擦拭性能的改性聚乙烯醇超细纤维网层压非织造布大和纺绩；JP2005-120504（2005.5.12）（日）非织造布（A1）包括d.p.f.≤0.9dtex的超细纤维层，包括被层压到合成聚合物纤维（B）层两侧的改性聚乙烯醇（A），用水缠结方法结合在一起；或者非织造物由基本上为一种A聚合物组分和一种聚烯烃组分的超细纤维上述A1非织造布构成；或者非织造布由含d.p.f.≤0.9dtexB的上述A1非织造布构成。

非织造布制造包括下述步骤：（a）在可分离组分的共轭纤维网两侧，以A聚合物作为≥1组分，与热收缩合成纤维网层压，（b）露出A聚合物超细纤维，同时用水缠结方法连接网，（c）热处理层压物，使面积收缩≤10%。

摩尔比38∶62的乙烯-乙烯醇共聚物和聚丙烯纺制的可分离组分纤维梳理网，将其夹在两层尼龙6和PET可分离组分的纤维网中间，形成一张层压网。

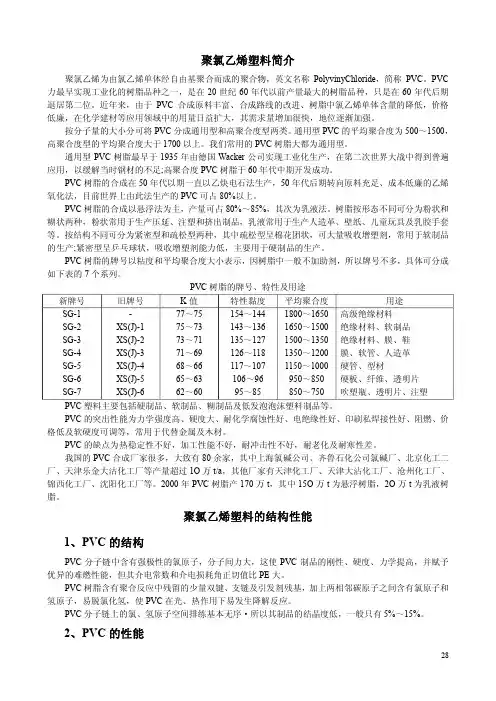

聚氯乙烯简介聚氯乙烯简介 1 聚氯乙烯是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。

氯乙烯在引发剂作用下聚合而成的热塑性树脂，是氯乙烯的均聚物。

聚氯乙烯是世界上产量最大的塑料产品之一，价格便宜，应用广泛，聚氯乙稀树脂为白色或浅黄色粉末。

2 聚氯乙烯简称PVC，氯乙烯在引发剂作用下聚合而成的热塑性树脂。

是氯乙烯的均聚物。

氯乙烯均聚物和氯乙烯共聚物统称为氯乙烯树脂。

PVC为无定形结构的白色粉末，支化度较小。

工业生产的PVC分子量一般在5万～12万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加；无固定熔点，80～8聚氯乙烯5℃开始软化，130℃变为粘弹态，160～180℃开始转变为粘流态；有较好的机械性能，抗张强度60MPa左右，冲击强度5～10kJ/m2；有优异的介电性能。

但对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并进一步自动催化分解，引起变色，物理机械性能也迅速下降，在实际应用中必须加入稳定剂以提高对热和光的稳定性。

PVC很坚硬，溶解性也很差，只能溶于环己酮、二氯乙烷和四氢呋喃等少数溶剂中，对有机和无机酸、碱、盐均稳定，化学稳定性随使用温度的升高而降低。

PVC溶解在丙酮-二硫化碳或丙酮－苯混合溶剂中，用于干法纺丝或湿法纺丝而成纤维，称氯纶。

具有难燃、耐酸碱、抗微生物、耐磨并具有较好的保暖性和弹性。

行业发展模式1聚氯乙烯(PVC)是五大通用树脂之一，其产量仅次于聚乙烯(PE)。

PVC有优良的阻燃、绝缘、耐磨损等化学性能，被广泛的应用于建材、轻工、农业等领域。

在其具体应用方面，按照PVC产品的主要性状可跟为硬制品和软制品，其中硬制品主要应用在管材、型材等建筑材料方面，而软制品主要应用在薄膜、电缆、人造革等方面。

PVC 产品市场与房地产市场有着非常紧密的联系。

在房地产建筑中，PVC材料用途广泛，其中以型材、门窗、塑料管等硬制品最为常见。

以北美市场为例，建筑房屋方面的PVC用量占总量的75%以上，而国内应用于管材、型材、门窗等领域的PVC约占总体需求的65%左右。

聚氯乙烯纤维的初步介绍高分子材料与工程田陈峰1209404023摘要：聚氯乙烯纤维（polyvinyl chloride fiber）是由聚氯乙烯或其共聚物组成的线型大分子所构成的合成纤维，大分子链中至少有50%的氯乙烯链节。

目前它在人类纤维中已占有一定的比重，并且有大量新型有用产品的诞生，所以就其的生产工艺和发展状况做初步的介绍。

关键词：聚氯乙烯纤维；性质；生产情况：应用；技术进展；发展前景最初发展史1913年，Klatte用热塑挤压法制得第一批聚氯乙烯纤维。

1930年Hubert把聚氯乙烯溶于环已酮中，再在含有30%醋酸水溶液中用湿法纺制出了可供衣料用的聚氯乙烯纤维。

1931年人们发现在均相介质中用补充氯化的方法可以制得易溶解的聚氯乙烯，这种新型聚合物后被命名为氯化聚氯乙烯。

1934年之后随着氯化聚氯乙烯纺丝技术的突破，在德国和美国人们开始大量纺制氯乙烯长丝和短丝。

种类、性质聚氯乙烯纤维通常可分为四种类型:a.聚氯乙烯均聚物PVCb.氯化聚氯乙烯c.氯乙烯一醋酸乙烯醋共聚物d.聚偏二氯乙烯及其与氯乙烯的共聚物PVC均聚物是这几种类型中最主要的品种。

【1】聚氯乙烯在中国被称作氯纶。

聚氯乙烯纤维是用间规度较高的聚合物为原料，聚合物的颗粒度适当，平均分子量为60 000～150 000，热分解温度为150～200℃，熔点为170～220℃，含氯量约为57%，间规度在64%以上。

聚氯乙烯纤维具有自熄性，为一般天然纤维和化学纤维所不具备；还有良好的对酸、碱、氧化剂和还原剂等的稳定性；保暖性也较好。

最明显的缺点是耐热性差，不能熨烫，不能用蒸汽消毒或用沸水洗涤（在沸水中收缩率达50%）。

生产情况【2】目前至少有十一种PVC或改性PVC纤维的产品, 然而它们中有的用挤压技术制单丝, 这就限制它们的活动性。

但世界上大多以短纤维或丝束形式进行生产, 在法国和日本还生产少量的连续长丝纱线。

表1 列举了一些主要的生产厂、它们产品的商品名称和采用纺丝的类型。

聚氯乙烯讲解
聚氯乙烯是一种合成塑料，常用的缩写为PVC（Polyvinyl chloride）。

它由氯乙烯单体（C2H3Cl）聚合而成，可以通过加热和加压的方式制成各种形状的物品，如管道、窗框、电线套管等。

PVC具有高度的耐热、耐寒、耐腐蚀和抗老化的特性，因此被广泛应用于建筑、电子、医疗、交通等领域。

它的生产成本较低，使用寿命长，且可回收利用，因此在环保和可持续发展方面具有优势。

然而，PVC也存在一些争议，主要是由于其生产过程中可能产生的有害物质和废弃物对环境造成的影响。

此外，PVC制品在放置和处理时也可能产生有害物质，如氯化氢气体和二噁英等。

总的来说，PVC是一种广泛应用的合成塑料，具有许多优点和缺点，需要在实际应用中进行合理的评估和管理。
