电缆电压降计算方法之迟辟智美创作

一、先估算负荷电流

1．用途

这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀.电流的年夜小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关.一般有公式可供计算.由于工厂经常使用的都是380/220伏三相四线系统，因此，可以根据功率的年夜小直接算出电流.

高压380/220伏系统每千瓦的电流，安.

千瓦、电流，如何计算？

电力加倍，电热加半. ①

单相千瓦，4.5安. ②

单相380，电流两安半. ③

3． 说明

口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数.对某些单相或电压分歧的单相设备，其每千瓦的安数，口诀另外作了说明.

① 这两句口诀中，电力专指电念头.在380伏三相时（力率0.8左右）,电念头每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安.这电流也称电念头的额定电流.

【例1】 5.5千瓦电念头按“电力加倍”算得电流为11安. 【例2】 40千瓦水泵电念头按“电力加倍”算得电流为80安.

电热是指用电阻加热的电阻炉等.三相380伏的电热设备，每千瓦的电流为1.5安.即将“千瓦数加一半”（乘1.5）就是电流，安.

【例1】 3千瓦电加热器按“电热加半”算得电流为4.5安.

【例2】 15千瓦电阻炉按“电热加半”算得电流为23安.

这句口诀不专指电热，对比明也适用.虽然照明的灯胆是单相而不是三相，但对比明供电的三相四线干线仍属三相.只要三相年夜体平衡也可这样计算.另外，以千伏安为单元的电器（如变压器或整流器）和以千乏为单元的移相电容器（提高力率用）也都适用.即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单元的用电设备，以及以千瓦为单元的电热和照明设备.

【例1】 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安.

【例2】 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）.

【例3】 320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏高压侧）.

【例4】 100千乏的移相电容器（380伏三相）按“电热加半”算得电流为150安. ②在380/220伏三相四线系统中，单相设备的两条线，一条接相线而另一条接零线的（如照明设备）为单相220伏用电设备.这种设备的力率年夜多为1，因此，口诀便直接说明“单相（每）千瓦4.5安”.计算时，只要“将千瓦数乘4.5”就是电流，安.

同上面一样，它适用于所有以千伏安为单元的单相220伏用电设备，以及以千瓦为单元的电热及照明设备，而且也适用于220伏的直流.

安”算得电流为2.3安.

【例2】 1000瓦投光灯按“单相千瓦、4.5安”算得电流为4.5安.

对电压更低的单相，口诀中没有提到.可以取220伏为标准，看电压降低几多，电流就反过来增年夜几多.比如36伏电压，以220伏为标准来说，它降低到1/6，电流就应增年夜到6倍，即每千瓦的电流为6*4.5=27安.比如36伏、60瓦的行灯每只电流为0.06*27=1.6安，5只便共有8安.

③在380/220伏三相四线系统中，单相设备的两条线都是接到相线上的，习惯上称为单相380伏用电设备（实际是接在两相上）.这种设备当以千瓦为单元时，力率年夜多为1，口诀也直接说明：“单相380，电流两安半”.它也包括以千伏安为单元的380伏单相设备.计算时，只要“将千瓦或千伏安数乘2.5”就是电流，安. 【例1】 32千瓦钼丝电阻炉接单相380伏，按“电流两安半”算得电流为80安.

【例2】 2千伏安的行灯变压器，低级接单相380伏，按“电流两安半”算得电流为5安.

【例3】 21千伏安的交流电焊变压器，低级接单相380伏，按“电流两安半”算得电流为53安.

估算出负荷的电流后在根据电流选出相应导线的截面,选导线截面时有几个方面要考虑到一是导线的机械强度二是导线的电流密度(平安截流量),三是允许电压降

二、电压降的估算

1．用途

根据线路上的负荷矩，估算供电线路上的电压损失，检查线路的供电质量.

2．口诀

提出一个估算电压损失的基准数据，通过一些简单的计算，可估出供电线路上的电压损失.

压损根据“千瓦．米”，2.5铝线20—1.截面增年夜荷矩年夜，电压降低平方低.①

三相四线6倍计，铜线乘上1.7.②

感抗负荷压损高，10下截面影响小，若以力率0.8计，10上增加0.2至1.③

3．说明 电压损失计算与较多的因素有关,计算较复杂.

估算时，线路已经根据负荷情况选定了导线及截面，即有关条件已基本具备.

电压损失是按“对额定电压损失百分之几”来衡量的.口诀主要列出估算电压损失的最基本的数据，几多“负荷矩”电压损失将为1%.当负荷矩较年夜时，电压损失也就相应增年夜.因些，首先应算出这线路的负荷矩.

所谓负荷矩就是负荷（千瓦）乘上线路长度（线路长度是指导线敷设长度“米”，即导线走过的路径，不论线路的导线根数.），单元就是“千瓦．米”.对放射式线路，负荷矩的计算很简单.如下图1，负荷矩即是20*30=600千瓦．米.但如图2的树干式线路，便麻烦些.对其中5千瓦设备装置位置的负荷矩应这样算：从线路供电点开始，根据线路分支的情况把它分成三段.在线路的每一段，三个负荷（10、8、5千瓦）都通过，因此负荷矩为：

第一段：10*（10+8+5）=230千瓦．米

第二段：5*（8+5）=65千瓦．米

第三段：10*5=50千瓦．米

至5千瓦设备处的总负荷矩为：230+65+50=345千瓦．米

下面对口诀进行说明：

①首先说明计算电压损失的最基本的根据是负荷矩：千瓦．米 接着提出一个基准数据：

2 .5平方毫米的铝线，单相220伏，负荷为电阻性（力率为1），每20“千瓦．米”负荷矩电压损失为1%.这就是口诀中的“2 .5铝线20—1”.

在电压损失1%的基准下，截面年夜的，负荷矩也可年夜些，按正比关系变动.比如10平方毫米的铝线，截面为2 .5平方毫米的4倍，则20*4=80千瓦．米，即这种导线负荷矩为80千瓦．米，电压损失才1%.其余截面照些类推.

当电压不是220伏而是其它数值时，例如36伏，则先找出36伏相当于220伏的1/6.此时，这种线路电压损失为1%的负荷矩不是20千瓦．米，而应按1/6的平方即1/36来降低，这就是20*（1/36）=0 .55千瓦．米.即是说，36伏时，每0 .55千瓦．米（即每550瓦．米），电压损失降低1%.

“电压降低平方低”不单适用于额定电压更低的情况，也可适用于额定电压更高的情况.这时却要按平方升高了.例如单相380伏，由于电压380伏为220伏的1 .7倍，因此电压损失1%的负荷矩应为20*1 .7的平方=58千瓦．米.

从以上可以看出：口诀“截面增年夜荷矩年夜，电压降低平方低”.都是对比基准数据“2 .5铝线20—1”而言的.

【例1】 一条220伏照明支路，用2 .5平方毫米铝线，负荷矩为76千瓦．米.由于76是20的3 .8倍（76/20=3 .8），因此电压损失为3 .8%. 【例2】 一条4平方毫米铝线敷设的40米长的线路，供给220伏1千瓦的单相电炉2只，估算电压损失是：

先算负荷矩2*40=80千瓦．米.再算4平方毫米铝线电压损失1%的负荷矩，根据“截面增年夜负荷矩年夜”的原则，4和2 .5比力，截面增年夜为1 .6倍（4/2 .5=1 .6），因此负荷矩增为

20*1 .6=32千瓦．米（这是电压损失1%的数据）.最后计算80/32=2 .5，即这条线路电压损失为2 .5%.

②当线路不是单相而是三相四线时，（这三相四线一般要求三相负荷是较平衡的.它的电压是和单相相对应的.如果单相为220伏，对应的三相即是380伏，即380/220伏.）同样是2 .5平方毫米的铝线，电压损失1%的负荷矩是①中基准数据的6倍，即20*6=120千瓦．米.至于截面或电压变动，这负荷矩的数值，也要相应变动.

当导线不是铝线而是铜线时，则应将铝线的负荷矩数据乘上1 .7，如“2 .5铝线20—1”改为同截面的铜线时，负荷矩则改为20*1 .7=34千瓦．米，电压损失才1%.

【例3】 前面举例的照明支路，若是铜线，则76/34=2 .2，即电压损失为2 .2%.对电炉供电的那条线路，若是铜线，则80/（32*1 .7）=1 .5，电压损失为1 .5%.

【例4】 一条50平方毫米铝线敷设的380伏三相线路，长30米，供给一台60千瓦的三相电炉.电压损失估算是： 先算负荷矩：60*30=1800千瓦．米.

再算50平方毫米铝线在380伏三相的情况下电压损失1%的负荷矩：根据“截面增年夜荷矩年夜”，由于50是2 .5的20倍，因此应乘20，再根据“三相四线6倍计”，又要乘6，因此，负荷矩增年夜为20*20*6=2400千瓦．米.

最后1800/2400=0 .75，即电压损失为0 .75%.

③以上都是针对电阻性负荷而言.对感抗性负荷（如电念头），计算方法比上面的更复杂.但口诀首先指出：同样的负荷矩——千瓦．米，感抗性负荷电压损失比电阻性的要高一些.它与截面年夜小及导线敷设之间的距离有关.对10平方毫米及以下的导线则影响较小，可以不增高.

对截面10平方毫米以上的线路可以这样估算：先按①或②算出电压损失，再“增加0 .2至1”，这是指增加0 .2至1倍，即再乘1 .2至2.这可根据截面年夜小来定，截面年夜的乘年夜些.例如70平方毫米的可乘1 .6，150平方毫米可乘2.

以上是指线路架空或支架明敷的情况.对电缆或穿管线路，由于线路距离很小面影响不年夜，可仍按①、②的规定估算，不用增年夜或仅对年夜截面的导线略为增年夜（在0 .2以内）.

【例5】 图1中若20千瓦是380伏三相电念头，线路为3*16铝线支架明敷，则电压损失估算为： 已知负荷矩为600千瓦．米. 计算截面16平方毫米铝线380伏三相时，电压损失1%的负荷矩：由于16是2 .5的6 .4倍，三相负荷矩又是单相的6倍，因此负荷矩增为：20*6 .4*6=768千瓦．米

600/768=0 .8

即估算的电压损失为0 .8%.但现在是电念头负荷，而且导线截面在10以上，因此应增加一些.根据截面情况，考虑1 .2，估算为0 .8*1 .2=0 .96，可以认为电压损失约1%.

三、弥补说明

四点说明

以上就是电压损失的估算方法.最后再就有关这方面的问题谈几点：

1、线路上电压损失年夜到几多质量就欠好？

一般以7～8%为原则.（较严格的说法是：电压损失以用电设备的额定电压为准（如380/220伏），允许低于这额定电压的5%（照明为2 .5%）.可是配电变压器高压母线真个电压规定又比额定电压高5%（400/230伏），因此从变压器开始至用电设备的整个线路中，理论上共可损失5%+5%=10%，但通常却只允许7~8%.这是因为还要扣除变压器内部的电压损失以及变压器力率低的影响的缘故.）不外这7~8%是指从配电变压器高压侧开始至计算的那个用电设备为止的全部线路.它通常包括有户外架空线、户内干线、支线等线段.应当是各段结果相加，全部约7~8%.

合集下载

电缆电阻计算_压降计算

电缆电阻计算_压降计算

电缆电阻计算_压降计算

电缆电阻是指电流通过电缆时所遇到的总阻力。电缆的电阻主要由导体的电阻和绝缘层的电阻组成，这些阻值可以用来计算电缆的电压降。在电缆电阻和电压降的计算中，我们需要考虑电缆的长度、材料、截面积以及电流等因素。

电缆电阻的公式为：

R=ρ*L/A

其中，R为电阻（Ω），ρ为电阻率（Ω·m），L为电缆长度（m），A为电缆的横截面积（m²）。

电阻率是电导体的基本物理性质，它与材料的导电能力有关。不同材料的电阻率不同，通常以Ω·m为单位。常见金属材料的电阻率如下：

铜：1.72*10^-8Ω·m

铝：2.82*10^-8Ω·m

绝缘材料的电阻通常比导体要大得多，以10^12Ω·m为数量级。因此，在计算电缆电阻时，可以忽略绝缘层的贡献。

在计算电压降时，我们需要考虑电缆电阻产生的压降。电压降可以使用以下公式计算：

V=I*R

其中，V为电压降（V），I为电流（A），R为电缆电阻（Ω）。

当电流通过电缆时，会因为电阻而导致电压降。电压降导致了电能的损耗，所以我们需要合理计算电压降，以减少能量的损失。 举个例子来说，假设有一根铜质电缆，长度为100米，截面积为1mm²，通过的电流为10A。根据铜的电阻率，计算出电阻如下：

R = (1.72 * 10^-8 Ω·m) * (100 m) / (1 mm² * 10^-6 m²) =

0.172 Ω

接着，根据电流和电阻计算电压降：

V=(10A)*(0.172Ω)=1.72V

这样，我们就得到了电缆的电压降为1.72伏特。

在电缆的电阻和电压降计算中，需要注意以下几点：

1.对于多股电缆，要将每股的电阻相加来计算总的电缆电阻和电压降。

2.对于长距离电缆传输，要注意电缆的电阻和电压降的累积效应，可能会导致较大的能量损失。

3.在实际应用中，电缆的选择要综合考虑电阻、电压降、成本等因素，以确保电能的有效传输。

总之，电缆电阻和电压降的计算对于电能传输的可靠性和效率至关重要。电缆的选择和设计中要合理考虑这些因素，以满足实际应用的需求。

三相电电缆压降计算口诀

三相电电缆压降计算口诀

知识创造未来

1 / 1 三相电电缆压降计算口诀

三相电电缆是现代工业生产中的重要组成部分，其负责传输电力信号，保证电力系统的正常运行。在使用三相电电缆的过程中，为了确保电力传输的稳定和可靠性，需要对电缆的电压降进行计算。下面就给大家介绍一下三相电电缆压降计算的口诀。

首先，需要了解三相电电缆压降计算的基本公式，通常用 Ohm 定律表示为：U = I × R。其中，U 表示电压降，单位是伏特；I 表示电流，单位是安培（A）；R 表示电阻，单位是欧姆（Ω）。

其次，根据三相电电缆电路的特点和 Ohm 定律的公式，可以推导出三相电电缆压降的计算公式。公式为：U = (1.732 × I × L ×

Ra) / 1000。其中，1.732 表示√3，I 表示三相电电缆的电流值，L

表示三相电电缆的长度值，单位是米（m）；Ra 表示三相电电缆单位长度的电阻值，单位是欧姆每米（Ω/m）。

最后，将三相电电缆压降的计算公式转化为口诀，有“1根线，3倍流，20根/千，250米，多好计算”。简单易懂的口诀，让人们更容易记忆和掌握计算方法，方便工业生产中电缆的使用和维护。

总之，三相电电缆压降计算是保证电力系统正常运行的重要工作，掌握计算方法和口诀，能够提高工业生产效率和电力系统安全稳定性，让电力传输更加可靠和高效。

电压降计算方法

电压降计算方法

电缆电压降

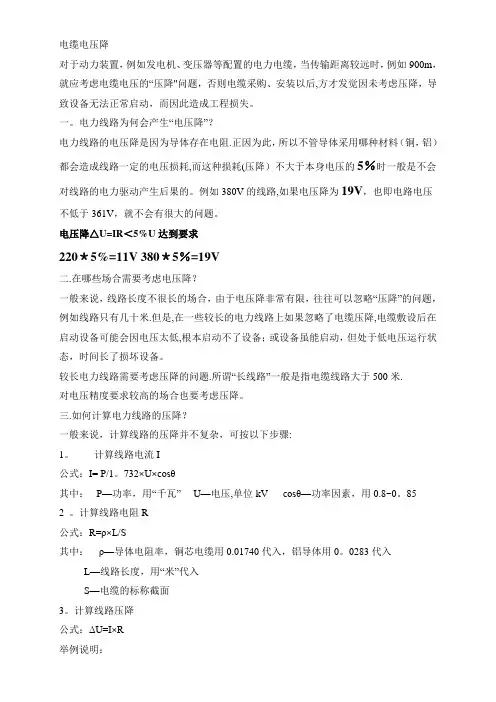

对于动力装置，例如发电机、变压器等配置的电力电缆，当传输距离较远时，例如900m，就应考虑电缆电压的“压降"问题，否则电缆采购、安装以后,方才发觉因未考虑压降，导致设备无法正常启动，而因此造成工程损失。

一。电力线路为何会产生“电压降”？

电力线路的电压降是因为导体存在电阻.正因为此，所以不管导体采用哪种材料（铜，铝）都会造成线路一定的电压损耗,而这种损耗(压降）不大于本身电压的5％时一般是不会对线路的电力驱动产生后果的。例如380V的线路,如果电压降为19V，也即电路电压不低于361V，就不会有很大的问题。

电压降△U=IR＜5%U达到要求

220＊5%=11V 380＊5％=19V

二.在哪些场合需要考虑电压降？

一般来说，线路长度不很长的场合，由于电压降非常有限，往往可以忽略“压降”的问题，例如线路只有几十米.但是,在一些较长的电力线路上如果忽略了电缆压降,电缆敷设后在启动设备可能会因电压太低,根本启动不了设备；或设备虽能启动，但处于低电压运行状态，时间长了损坏设备。

较长电力线路需要考虑压降的问题.所谓“长线路”一般是指电缆线路大于500米.

对电压精度要求较高的场合也要考虑压降。

三.如何计算电力线路的压降？

一般来说，计算线路的压降并不复杂，可按以下步骤:

1。 计算线路电流I

公式：I= P/1。732×U×cosθ

其中： P—功率，用“千瓦” U—电压,单位kV cosθ—功率因素，用0.8~0。85

2 。计算线路电阻R

公式：R=ρ×L/S

其中： ρ—导体电阻率，铜芯电缆用0.01740代入，铝导体用0。0283代入

L—线路长度，用“米”代入

S—电缆的标称截面

3。计算线路压降

公式：ΔU=I×R

举例说明： 某电力线路长度为600m，电机功率90kW,工作电压380v，电缆是70mm2铜芯电缆,试求电压降.

电压降几种计算方法

电压降几种计算方法

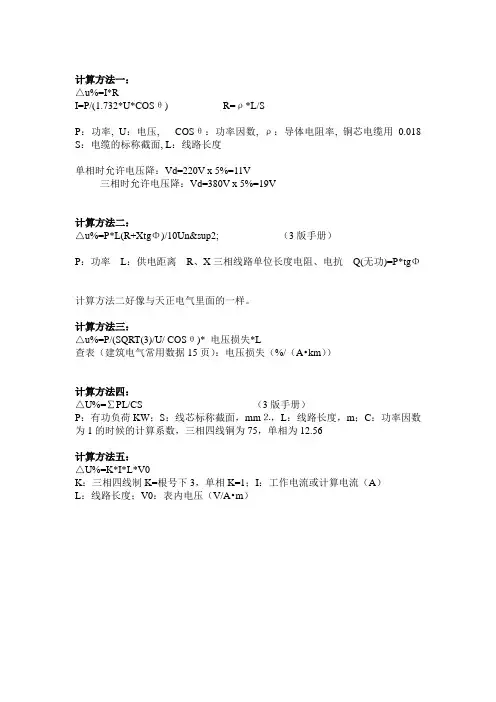

计算方法一：

△u%=I*R

I=P/(1.732*U*COSθ) R=ρ*L/S

P：功率, U：电压, COSθ：功率因数, ρ：导体电阻率, 铜芯电缆用0.018

S：电缆的标称截面, L：线路长度

单相时允许电压降：Vd=220V x 5%=11V

三相时允许电压降：Vd=380V x 5%=19V

计算方法二：

△u%=P*L(R+XtgΦ)/10Un² （3版手册）

P：功率 L：供电距离 R、X三相线路单位长度电阻、电抗 Q(无功)=P*tgΦ

计算方法二好像与天正电气里面的一样。

计算方法三：

△u%=P/(SQRT(3)/U/ COSθ)* 电压损失*L

查表（建筑电气常用数据15页）：电压损失（%/（A•km））

计算方法四：

△U%=∑PL/CS （3版手册）

P：有功负荷KW；S：线芯标称截面，mm⒉，L：线路长度，m；C：功率因数为1的时候的计算系数，三相四线铜为75，单相为12.56

计算方法五：

△U%=K*I*L*V0

K：三相四线制K=根号下3，单相K=1；I：工作电流或计算电流（A）

L：线路长度；V0：表内电压（V/A•m）
