电缆压降计算方法

《工业与民用配电设计手册》电缆压降计算

一、 电缆压降计算的定义与重要性

电缆压降计算是指在工业和民用配电系统中，根据电缆的材料、截面、长度、负载电流等因素，计算电缆在运行中产生的电压降，从而确定电路的电压稳定性和负载能力。电缆的压降是指电流通过电缆时所产生的电压降，过大的压降会导致负载电器工作不稳定甚至损坏，影响电力系统的正常运行。

在配电设计中，电缆的压降计算是非常重要的一环，它直接关系到电力系统的安全可靠运行。正确的压降计算不仅可以确保负载设备正常工作，还能减小线路损耗，提高电能利用率，降低能耗成本。

二、 电缆压降计算方法

1. 传统计算方法

传统的电缆压降计算方法是根据电缆长度、负载电流和电缆材料的电阻率来计算电缆的电压降。该方法简单直观，适用于小规模、简单的配电系统，但随着电力系统的复杂度增加，传统方法已经不能满足需求。

2. 数值计算方法

随着计算机技术的发展，数值计算方法逐渐在配电系统中得到应用。通过数值计算软件，可以更准确地考虑电缆的负载率、环境温度、皮效应、多股并联等因素，得出更精确的电缆压降结果。这种方法适用于大规模、复杂的配电系统，可以提高计算精度和效率。

三、 电缆压降计算的注意事项

1. 电缆材料和截面的选择

在进行压降计算时，需根据具体的工程情况选择合适的电缆材料和截面，以减小电缆的电阻，降低压降。

2. 负载电流的准确估算

负载电流是影响电缆压降的重要因素之一，需准确估算负载电流大小，避免因电流估算不准导致的电缆过载和压降超标。

3. 考虑负载率和环境因素

在实际工程中，负载率和环境温度等因素对电缆的压降会有影响，需要综合考虑这些因素进行计算。

四、 电缆压降计算的应用与发展趋势

电缆压降计算在工业和民用配电系统中具有广泛的应用，不仅在新建配电系统的设计中需要进行计算，而且在现有系统的改造升级中也需要进行压降计算，以保证系统的安全和稳定。

随着智能电网、清洁能源等新技术的发展，电缆压降计算也在不断地完善和深化。未来，电缆压降计算将更加精确、自动化并且与电力系统的自动化控制相结合，为电力系统的稳定运行提供更有效的保障。

真理惟一可靠的标准就是永远自相符合。土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。 1 一般来说，计算线路的压降并不复杂，可按以下步骤：

1.计算线路电流I

公式：I= P/1.732×U×cosθ

其中： P—功率，用“千瓦” U—电压，单位kV cosθ—功率因素，用0.8～0.85

2 .计算线路电阻R

公式：R=ρ×L/S

其中： ρ—导体电阻率，铜芯电缆用0.01740代入，铝导体用0.0283代入

L—线路长度，用“米”代入

S—电缆的标称截面

3.计算线路压降

公式：ΔU=I×R

线路电压降最简单最实用计算方式 线路压降计算公式：△U=2*I*R I：线路电流 L：线路长度 。

1、电阻率ρ 铜为0.018欧*㎜2/米

铝为0.028欧*㎜3/米

2、I=P/1.732*U*COSØ

3、电阻R=ρ*l/s(电缆截面mm2)

4、电压降△U=IR＜5%U就达到要求了。

真理惟一可靠的标准就是永远自相符合。土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。 2 例：在800米外有30KW负荷，用70㎜2电缆看是否符合要求？ I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98A R=Ρl/电缆截面=0.018*800/70=0.206欧

-

.

.

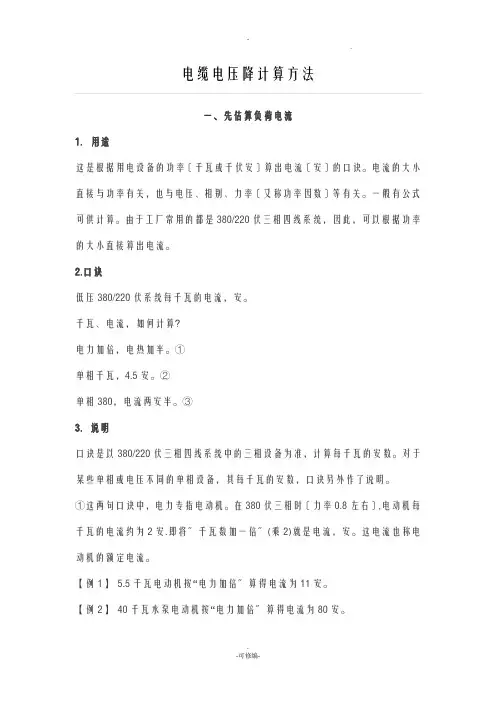

-可修编- 电缆电压降计算方法

一、先估算负荷电流

1．用途

这是根据用电设备的功率〔千瓦或千伏安〕算出电流〔安〕的口诀。电流的大小直接与功率有关，也与电压、相别、力率〔又称功率因数〕等有关。一般有公式可供计算。由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀

低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？

电力加倍，电热加半。①

单相千瓦，4.5安。②

单相380，电流两安半。③

3．说明

口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。在380伏三相时〔力率0.8左右〕,电动机每千瓦的电流约为2安.即将〞千瓦数加一倍〞(乘2)就是电流，安。这电流也称电动机的额定电流。

【例1】 5.5千瓦电动机按“电力加倍〞算得电流为11安。

【例2】 40千瓦水泵电动机按“电力加倍〞算得电流为80安。 -

.

.

如何计算电缆压降

电缆压降是指电力系统中电缆输电过程中电压的降低程度。电缆压降的计算对于电力系统的设计和运行非常重要，因为过大的电缆压降可能导致电压过低，影响电力设备的正常运行。下面将介绍电缆压降的计算方法。

1.电缆电阻计算

电缆电阻是导体电阻造成的电能损耗，是电缆压降的主要因素之一、电缆电阻的计算公式为：R=ρ*(L/A)

其中，R为电缆电阻，ρ为电缆材料的电阻率，L为电缆的长度，A为电缆的横截面积。电缆的电阻率可以通过电缆材料的特性数据表得到。电缆的长度和横截面积可以通过电缆的安装情况和规格确定。

2.电缆电抗计算

电缆电抗是电缆输电过程中感性和容性电能的耗散。电缆电抗的计算主要涉及感性电抗和容性电抗。

-感性电抗的计算：

感性电抗是由电缆自身所产生的，它的大小取决于电缆的长度和频率。感性电抗的计算公式为：XL=2πfL

其中，XL为感性电抗，f为电力系统的频率，L为电缆的长度。

-容性电抗的计算：

容性电抗是由电缆绝缘材料所产生的，它的大小取决于电缆的长度和电缆绝缘材料的介电常数。容性电抗的计算公式为：XC=1/(2πfC) 其中，XC为容性电抗，f为电力系统的频率，C为电缆绝缘材料的电容。

3.电缆电压降计算

电缆电压降是由电缆的电阻和电抗引起的，它可以通过欧姆定律和压降公式来计算。

-欧姆定律：

欧姆定律用于计算电力系统中电流、电压和电阻之间的关系。欧姆定律的公式为：U=I*R

其中，U为电压，I为电流，R为电阻。

-压降公式：

压降公式用于计算电力系统中电缆的电压降。压降公式的公式为：ΔV = I * (R * cosφ + X * sinφ)

其中，ΔV为电缆的电压降，I为电流，R为电缆电阻，X为电缆电抗，φ为电缆的功角。

-功角计算：

功角是电缆电压降的一个参数，它取决于电缆的电阻和电抗的相对大小。功角的计算公式为：φ = arctan(X/R)

其中，φ为功角，arctan为反正切函数。
