YB系列高压隔爆型三相异步电机动

目录首先，感谢您选用我公司生产的高压隔爆型三相异步电动机，该电动机2005年被评为中国名牌产品。

在您使用该电动机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好的为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。

对于用户订货有特殊要求时，可能有部分内容与本《使用说明书》不一致，请按技术协议要求或向我公司咨询。

1. 概述 (4)2. 电动机型号及基本参数 (4)3. 电动机的使用条件 (6)4. 电动机的结构说明 (8)5. 隔爆型电动机防爆要点 (10)6. 电动机的操作与使用要求 (11)7. 电动机的维护和修理 (13)8. 电动机常见故障及处理方法 (15)9. 电动机的贮存、运输 (18)10.注意事项 (18)图1 (19)图2 (20)图3 (21)图4 (22)图5 (23)图6 (24)执行标准情况说明YB2系列高压隔爆型三相异步电动机按企业标准Q/NF251-2006《隔爆型电机通用要求》和Q/NF205-2006《YB2系列高压隔爆型三相异步电动机技术条件（机座号355～560）》制造.本系列隔爆型三相异步电动机的防爆性能均符合国家标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。

安全警示：1).使用前必须仔细阅读该本《使用说明书》。

2).严禁带电拆卸任何隔爆零部件。

3).检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。

4).注意保护隔爆面，隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换。

1概述1.1 YB2系列为紧凑型高压隔爆型三相异步电动机（以下简称为电动机）的基本系列，YB2-H、YB2-W、YB2-TH、YB2-THW、YB2-TA、YB2-TAW、YB2-T、YB2-TW、YB2-WF1等系列，分别为在基本系列上派生的船用、户外、湿热带、户外湿热带、干热带、户外干热带、热带、户外热带、户外防中等腐蚀系列高压隔爆型三相异步电动机。

YB2系列高压隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布YB2系列高压隔爆型三相异步电动机产品样本1 简介佳木斯电机股份有限公司是以我国机械工业骨干企业佳木斯电机厂的优良资产为主体，通过重组而组建的股份制企业。

现有员工2400人，技术人员500人，国家级专家8人，厂区占地20万平方米，拥有主要设备1000台套。

公司主要产品有防爆电机、起重冶金电机、煤矿井下用局部扇风机等150多个系列的高压、低压、同步、异步交流电动机，年供货能力200万千瓦以上。

以“飞球”注册的商标驰名海内外；产品除覆盖国内30个省、市、自治区外，还远销50多个国家；1994年率先在本行业取得GB/T19001-ISO9001标准的质量体系认证证书；产品先后获得国家优质银奖、国家科学技术进步奖、国家高新技术开发奖和“全国用户满意产品”等称号。

2 概述YB2系列高压隔爆型三相异步电动机是我公司采用国内外先进技术，结合我公司生产高压隔爆型电动机的实践经验而设计制造的新系列产品，采用圆筒式铸铁机座，改变了周围布管的传统结构，是使用范围更广、防护等级更高、技术性能更好、结构紧凑、节能并能满足环保要求的新一代产品。

该产品具有制造精良、重量轻、高效节能、振动小、噪声低、可靠性强、使用寿命长、安装维护方便等优点。

本系列电动机采用F级绝，电压分别为3kV、6kV、10kV，安装尺寸及功率均符合IEC标准，该系列电动机符合GB755《旋转电机定额和性能》。

电动机符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型ExdI、ExdIIAT4、ExdIIBT4，适用于具有爆炸性气体合物的场所。

根据用户要求亦可制成ExdIICT4。

I类：dI，适用于有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿非采掘工作面用电气设备。

II类：dII，用于工厂用电气设备。

1.概述1．1．YB系列为高压隔爆型三相异步电动机（以下简称为：电动机）的基本系列，YBS、YBP、YBD、YB-H、YB-W、YB-TH、YB-THW、YB-TA、YB-TAW、YB-T、YB-TW、YB-WF1等系列，分别是在基本系列上派生的水冷、变频、多速、船用、户外、湿热带、户外湿热带、干热带、户外干热带、热带、户外热带、户外中等防腐系列高压隔爆型三相异步电动机。

1．2．电动机的防爆性能执行标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。

适用于煤矿和工厂具有Ⅰ、ⅡA、ⅡB、ⅡC级，T1~T4组的爆炸性气体混合物的场所，作为传动机用。

爆炸性气体混合物的分级、分组举例见表1（Exd Ⅰ适用于煤矿和井下，主要气体为甲烷）。

表在电动机外壳的明显处设有清晰的永久性凸纹标志“Ex”。

在电动机的铭牌上还设有防爆标志，其意义举例如下：Ex d ⅡB T4││││││││标志（防爆）────┘││└─────温度组别（T4）││││电气设备防爆型式(隔爆型) ────┘└──电气设备类别级别(Ⅱ类B级) 2.电动机型号及代表意义1.本说明书适用于下列型号电动机YB、YBS、YBP、YBD、YB-H及环境代号（W、TH、THW、TA、TAW、T、TW、WF1）系列电动机。

其中电动机型号代号：Y——表示：异步电动机；B——表示：隔爆型；S——表示：水冷；P——表示：变频；D——表示：多速；H——表示：船用；环境代号：W——表示：户外；TH——表示：湿热带；THW ——表示：户外湿热带TA——表示：干热带；TAW——表示：户外干热带；T——表示：热带；TW——表示：户外热带；WF1——户外中等防腐；2.电动机型号代表意义示例：Y B 560 M 1 4 W││││││││││││││异步──┘│││││└───特殊环境代号(户外型)│││││隔爆型────┘│││└─────极数(4极)│││机座的中心高──────┘│└───────1号铁心长└─────────机座长度(M表长机座)3.电动机的使用条件3.1电动机使用环境条件：3.1.1海拔不超过1000m。

YB3系列隔爆型三相异步电动机规格型号技术参数表一、防爆基础知识1.防爆电动机使用场所防爆危险区分为：0区、1区、2区（见下表）2.电气设备分类Ⅰ类：煤矿井下电气设备。

Ⅰ类爆炸性气体环境主要为甲烷。

Ⅱ类：除煤矿外的其他爆炸性气体环境用电气设备。

Ⅱ类爆炸性气体的特性进一步分类为：ⅡA、ⅡB、ⅡC。

Ⅱ类常见可燃性气体、蒸汽、温度见下表。

不同温度组别对应电机表面最高温度见下表3.防爆原理隔爆型“Ex d”电机是防爆电机的一种形式，其原理是将设备在正常运行时，将可能产生火花、电弧或文献高温的部件至于隔爆外壳内，隔爆外壳能承受内部压力而不至损坏，并能保证内部的火焰气体通过间隙传播时，降低能力，不足以引爆壳外的气体。

二、产品概述YB3系列隔爆型三相异步电动机是YB系列的更新换代产品，是防爆电机基本系列，本系列电动机具有体积小、重量轻，外形美观、运行安全可靠、寿命长，性能优良，安装使用维护方便的特点。

本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系与德国DIN42673标准相同，有利于出口设备的配套和引进设备的备品备件。

本系列电动机防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，也符合IEC79-1，BS4683和EN50018的规定，制成隔爆型。

防爆标志为Exd Ⅰ、Exd ⅡAT4、Exd ⅡBT4、Exd ⅡCT4适用于有爆炸性气体混合物存在的场所。

Exd Ⅰ适用于甲烷或煤尘的爆炸性混合物存在的煤矿井下非采掘工作面环境。

Exd ⅡAT4适用于工厂用Ⅱ类A级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。

Exd ⅡBT4适用于工厂用Ⅱ类B级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。

Exd ⅡCT4适用于工厂用Ⅱ类C级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。

YB系列隔爆型三相异步电动机YB系列电动机具有高效、节能、温升裕度大、寿命长、性能好、噪声低、振动小、隔爆性能好、可靠性高、使用维护方便等优点。

该电动机采用了我国国家标准和国际电工委员会标准。

电动机符合GB3836．1—1983《爆炸性环境用电气设备通用要求》和GB3836．2—1983《爆炸性环境用电气设备隔爆型电气设备“d”》的规定。

电动机隔爆结构和参数的设计参照了IEC79—1（1979）《电气设备隔爆外壳的结构与试验》和EN50018（1978）《爆炸性环境用电气设备“d”》的规定。

电动机制成隔爆型，适用于有爆炸性气体混合物存在的场所。

“dⅠ”适用于甲烷或煤尘爆炸性混合物存在非采掘工作面的场所。

“dⅡAT4”适用于工厂用有ⅡA级T1、T2、T3和T4组爆炸性气体混合物存在的场所。

“dⅡBT4”适用于工厂用有ⅡB级T1、T2、T3和T4组爆炸性气体混合物存在的场所。

“dⅡCT4”适用于工厂用有ⅡC级T1、T2、T3和T4组爆炸性气体混合物存在的场所。

本系列电动机主体外壳防护等级为IP44或IP54，接线盒为IP54。

本系列电动机还可制成YB-TH湿热带型和YB-W户外型。

使用条件环境空气温度为随季节而变化，但不超过40℃；海拔不超过1000m；频率为50Hz；电压为380V、660V或380/660V；工作方式为连续工作制（S1）。

型号含义防爆结构具有dⅠ、dⅡA、dⅡB、dⅡC四季种型式。

电动机的绝缘等级为F级，定子绕组温升留有较大裕度。

电动机定子绕组经浸漆处理，成为一个整体，绕组及绝缘具有良好的电气、力学性能和防潮湿性能及热稳定性。

电动机的转子采用铸铝结构，转子经校正平衡，电动机运转平稳，振动值小。

轴承部位安装有注排油装置，可不停车加润滑脂。

接线盒具有良好的隔爆性能，盒内有较大的空腔便于接线，并且还留有安置电缆头的空腔，进线方式分橡套电缆（铠装电缆）和钢管布线两种。

电动机允许沿任一方向旋转。

YB2系列隔爆型三相异步电动机产品样本1 概述YB2系列是在YB系列基础上新设计的隔爆型三相异步电动机。

本系列电动机系全封闭、外扇冷式、鼠笼型结构。

具有设计新颖、结构紧凑，造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小、运行安全可靠等优点。

本系列电动机机座号范围（H63～H355）、功率等级和安装尺寸完全符合国际电工委员会（IEC）标准。

电动机采用F级绝缘，机座号H180以上有注排油装置，工作方式为S1，冷却方式为IC411，外壳防护等级为IP55。

可派生“W”户外 、“TH”湿热带 、“WTH”户外湿热带型电动机（即YB2-W 、YB2-TH 、YB2-WTH），也可按户内或户外腐蚀环境条件派生防腐型电动机。

（即YB2-（F1～F2），YB2-W（F1～F2）；F1为防中等腐蚀，F2为防强腐蚀。

）本系列电动机的机座造型采用垂直水平的平行散热片结构。

接线盒在机座顶部。

接线盒的进线方式为橡套电缆，其接线端子分三个（供一种电压）或六个（供二种电压）两种结构。

本系列电动机符合GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。

其隔爆结构和结构参数也参照了IEC60079-1《电气设备隔爆外壳的结构与试验》和EN50018《爆炸性环境用电气设备“d”》的规定。

电动机制成隔爆型。

适用于爆炸性气体环境。

分为I类：煤矿用，标志为ExdI；II类：除煤矿外的其他爆炸性气体环境，标志为ExdIIAT（1-4），ExdIIBT（1-4），ExdIICT（1-4）（温度组别T（1-4）意为T1、T2、T3、T4）。

2 电动机型号含义Y B2 132 M1 - 6极数机座长短及铁心代号电动机中心高异步电动机*L-长，M-中，S-短，1-为第一种铁心长度3 环境条件环境空气温度随季节而变化，但不超过40℃，环境空气最低温度为-15℃。

海拔：不超过1000m注： 当环境空气温度、海拔与上述规定不同时按GB755规定。

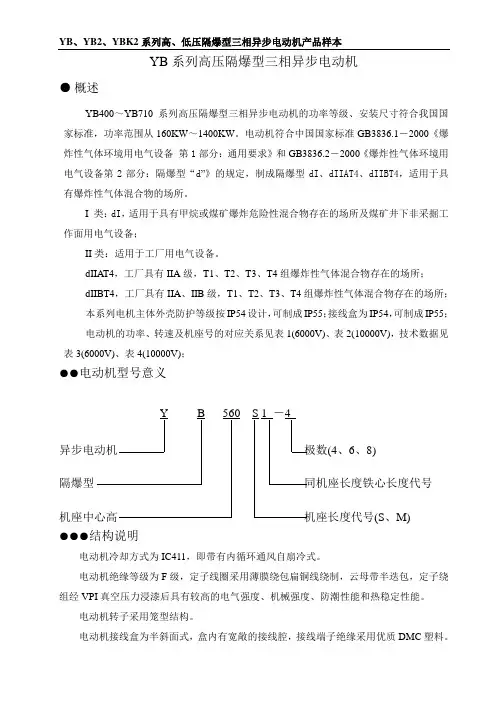

YB系列高压隔爆型三相异步电动机●概述YB400～YB710系列高压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准，功率范围从160KW～1400KW。

电动机符合中国国家标准GB3836.1－2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型dI、dIIAT4、dIIBT4，适用于具有爆炸性气体混合物的场所。

I 类：dI，适用于具有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备；II类：适用于工厂用电气设备。

dIIAT4，工厂具有IIA级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；dIIBT4，工厂具有IIA、IIB级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；本系列电机主体外壳防护等级按IP54设计，可制成IP55；接线盒为IP54，可制成IP55；电动机的功率、转速及机座号的对应关系见表1(6000V)、表2(10000V)，技术数据见表3(6000V)、表4(10000V)；●●电动机型号意义(4、6、8)隔爆型(S、M)●●●结构说明电动机冷却方式为IC411，即带有内循环通风自扇冷式。

电动机绝缘等级为F级，定子线圈采用薄膜绕包扁铜线绕制，云母带半迭包，定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。

电动机转子采用笼型结构。

电动机设置有定子测温，轴承测温和防冷凝加热装置等。

电动机采用滚动轴承结构，并设有注油装置，可不停机补充润滑脂。

●●●●使用条件额定电压：6000V、10000V额定频率：50Hz工作制：S1环境空气温度：－20℃～＋40℃海拔高度：不超过1000m表2 Table2(10000V)YB2、YBK2系列低压隔爆型三相异步电动机●概述YB2、YBK2系列低压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准。

YB系列高压隔爆型三相异步电动机●概述YB400～YB710系列高压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准，功率范围从160KW～1400KW。

电动机符合中国国家标准GB3836.1－2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型dI、dIIAT4、dIIBT4，适用于具有爆炸性气体混合物的场所。

I 类：dI，适用于具有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备；II类：适用于工厂用电气设备。

dIIAT4，工厂具有IIA级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；dIIBT4，工厂具有IIA、IIB级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；本系列电机主体外壳防护等级按IP54设计，可制成IP55；接线盒为IP54，可制成IP55；电动机的功率、转速及机座号的对应关系见表1(6000V)、表2(10000V)，技术数据见表3(6000V)、表4(10000V)；●●电动机型号意义(4、6、8)隔爆型(S、M)●●●结构说明电动机冷却方式为IC411，即带有内循环通风自扇冷式。

电动机绝缘等级为F级，定子线圈采用薄膜绕包扁铜线绕制，云母带半迭包，定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。

电动机转子采用笼型结构。

电动机设置有定子测温，轴承测温和防冷凝加热装置等。

电动机采用滚动轴承结构，并设有注油装置，可不停机补充润滑脂。

●●●●使用条件额定电压：6000V、10000V额定频率：50Hz工作制：S1环境空气温度：－20℃～＋40℃海拔高度：不超过1000m表2 Table2(10000V)YB2、YBK2系列低压隔爆型三相异步电动机●概述YB2、YBK2系列低压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准。

隔爆型三相异步电动机(Ex d IIB T1～T5 Gb机座号63～450 )使用说明书代号：南阳防爆集团股份有限公司2013年03月25日目录首先，感谢您选用我公司生产的高效率隔爆型三相异步电动机，在您使用该电动机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好的为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。

附图1 (11)附图2 (12)附图3 (13)附图4 (14)附图5 (15)附图6 (16)附图7 (16)附图8 (16)附图9 (16)附图10 (17)执行标准情况说明:YB3系列按企业标准Q/《YB3及YB3-W、YB3-WF1、YB3-TH、YB3-THW、YB3-TA、YB3-TAW系列隔爆型三相异步电动机技术条件(机座号63～450) 》制造.YBX3系列按企业标准Q/《YBX3及YBX3-W、YBX3-WF1、YBX3-TH、YBX3-THW、YBX3-TA、YBX3-TAW系列高效率隔爆型三相异步电动机技术条件（机座号63～450）》制造.YB3及YBX3系列隔爆型三相异步电动机的防爆性能均符合国家标准《爆炸性环境第1部分：设备通用要求》和《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定；同时符合IEC 60079-0：2007《爆炸性环境第0部分：设备通用要求》和IEC 60079-1：2007《爆炸性环境第1部分：由隔爆外壳“d”保护的设备》的规定。

安全警示：1.使用前必须仔细阅读本：《使用说明书》。

2.严禁带电拆卸任何隔爆零部件，断电后待外壳温度降至环温，方可打开电机外壳部件。

3.检修后组装时，如果紧固用螺钉及螺栓损坏需更换时,其强度应不低于原配螺钉及螺栓的强度, 螺钉及螺栓必须拧到位，固定紧。

4. 隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换。

5. 对葛兰结构接线盒，接线盒座出口为隔爆螺纹，但出厂未配隔爆型葛兰时，必须按警示牌要求配隔爆型葛兰。

YB2 系列隔爆型三相异步电动机YB2 系列隔爆型三相异步电动机，适用于煤矿井下非采掘工作面及工厂含爆炸性气体混合物的场所，如水泵、风机、压缩机等机械设备作动力之用。

该电动机的额定电压为 380 、 660 、 380/660V ， 3kw 及以下电动机额定电压为380V 。

额定频率为 50Hz ，工作方式为连续 S1 。

电动机防爆性能符合 GB3836.1 － 1983 《爆炸性环境用防爆电气设备通用要求》和 GB3836.2 － 1983 《爆炸性环境用防爆电气设备隔爆型电气设备“d” 》的规定。

电动机的功率等级、安装尺寸符合 IEC 标准，其对应关系与德国 DIN42673 标准相一致。

电动机的防爆标志为 dI 、 dII AT4 、 dIIBT4; 电动机的外壳防护等级为 IP55 ；冷却方式： IC411 ；电动机的绝缘等级为 F 级，温升按 B 级考核。

结构简介YB2 系列电动机采用机座带平行与垂直散热筋的全封闭扇式结构，外壳防护等级为IP55 。

电动机接线盒座与接线盒盖的配合改成圆筒形止口隔爆面结构，并在盒座与盒盖的止口处加设“O” 型密封圈。

旋转部位加装 V 型轴封环。

接线盒位置仍放在顶部，取消了联通节，使接线盒可从四个方向进线。

电动机（ H180 ～ 225mm ）的轴承外盖上只留有注排油孔位置，供用户需要而定：H250mm 及以上电支机设有不停注油装置。

YB2 系列隔爆型三相异步电动机主要技术参数型号额定功率/KW 额定转速/(r/min)额定电流(380V)/A效率(%)功率因数堵转电流堵转转矩最大转矩外形尺寸额定电流额定转矩额定转矩长宽高同步转速 3000r/min50HzYB2-801-2 YB2-802-2 YB2-90S-2 YB2-90L-2 0.751.11.52.228302830284028401.82.63.44.9757879810.830.840.840.856.06.07.07.02.22.22.22.22.32.32.32.3330330360385172.5172.5180180320320350350YB2-00L-2 YB2-112M-2 YB2-132S1-2 YB2-132S2-2 YB2-160M1-2 YB2-160M2-2 YB2-160L-2 YB2-180M-2 YB2-200L1 YB2-200L2-2 YB2-225M-2 YB2-250M-2 YB2-280S-2 YB2-280M-2 345.57.5111518.522303745557590287028902900290029302930293029402950295029702970297029706.28.111.014.921.628.835.541.055.567.982.11001341608385868788898990.591.29292.592.593.293.80.880.880.880.880.880.890.890.900.900.900.900.900.910.917.07.07.57.57.57.57.57.57.57.57.57.57.57.52.22.22.22.22.22.22.22.02.02.02.02.12.02.12.32.32.32.32.42.42.42.32.42.42.32.32.32.344046051051065565569573080580580594510101060190222.5240240275275275287.5320320320395422.5422.5400420450450520520520550645645645720790790同步转速 1500r/min,50Hz275YB2-801-4 YB2-802-4 YB2-90S-4 YB2-90L-4 YB2-100L1-4 YB2-100L2-4 YB2-112M-4 YB2-132S-4 YB2-132M-4 YB2-160M-4 YB2-160L-4 0.550.751.11.52.2345.57.51115139013901400140014301430144014401440146014601.62.02.93.75.26.88.811.615.422.330.171737578808284868788890.750.770.770.790.810.820.820.840.850.850.855.05.06.06.06.06.06.07.07.07.07.02.42.42.32.32.32.32.32.32.32.22.22.32.32.32.32.42.42.42.42.42.42.4330330360385440440460510550655695172.5172.5180180190190222.5240240275275320320350350400400420450450520520YB2-180M-4 YB2-180L-4 YB2-200L-4 YB2-225S-4 YB2-225M-4 YB2-250M-4 YB2-280S-4 YB2-280M-4 18.5223037455575901470147014701480148014801480149036.543.157.669.984.710314016790.591.29292.592.89393.894.20.850.850.860.870.870.870.870.877.07.07.27.27.27.27.27.22.22.22.22.22.22.22.22.22.32.32.42.42.42.42.42.473075080586589094510101060287.5287.5320320320395422.5422.5550550645645645720790790同步转速 1000r/minYB2-801-6 YB2-802-6 YB2-90S-6 YB2-90L-6 YB2-100L-6 YB2-112M-6 YB2-132S-6 YB2-132M1-6 YB2-132M2-6 YB2-160M-6 YB2-160L-6 YB2-180L-6 YB2-200L1-6 YB2-200L2-6 YB2-225M-6 YB2-250M-6 YB2-280S-6 0.370.550.751.11.52.2345.57.5111518.5226037458908909109109409409609609609709709709709709809809801.31.82.33.13.95.67.39.412.616.824.231.637.644.757.671.185.96366697376798183858687.5899090929292.50.700.720.720.730.760.760.770.780.780.790.790.810.830.830.860.860.864.04.04.05.05.05.06.06.06.56.56.57.07.07.07.07.07.01.91.92.12.12.12.12.12.12.12.12.12.12.22.12.12.12.12.12.12.12.12.12.12.42.42.42.42.42.12.42.42.42.42.43303303603854404605105505506556957508058058909451010172.5172.5180180190222.5240240240275275287.7320320320395422.5320320350350400420450450450520520550645645645720790YB2-280M-6 55 980 105 92.8 0.86 7.0 2.1 2.3 1060 422.5 790 同步转速 750r/minYB2-801-8 YB2-802-8 YB2-90S-8 YB2-90L-8 YB2-100L1-8 YB2-100L2-8 YB2-112M-8 YB2-132S-8 YB2-132M-8 YB2-160M1-8 YB2-160M2-8 YB2-160L-8 YB2-180L-8 YB2-200L-8 YB2-225S-8 YB2-225M-8 YB2-250M-8 YB2-280S-8 YB2-280M-8 0.180.250.370.550.751.11.52.2345.57.5111518.5223037456306406606606906906807107107207207207307307307407407407400.861.11.42.12.43.34.45.87.710.313.417.625.333.74047.463.477.894.152556364717375798181838587899090.59191.5920.610.610.620.630.680.690.690.730.730.730.750.760.760.760.780.780.790.790.793.33.34.04.04.04.04.05.55.56.06.06.06.06.56.56.56.56.06.01.81.81.81.81.81.81.81.81.81.91.91.91.92.02.02.01.91.81.81.91.92.02.02.02.02.02.22.22.22.22.22.22.22.22.22.02.02.033033036038544044046051055065565569575080586589094510101060172.5172.5180180190190222.5240240275275275287.5320320320395422.5422.5320320350350400400420450450520520520550645645645720790790。

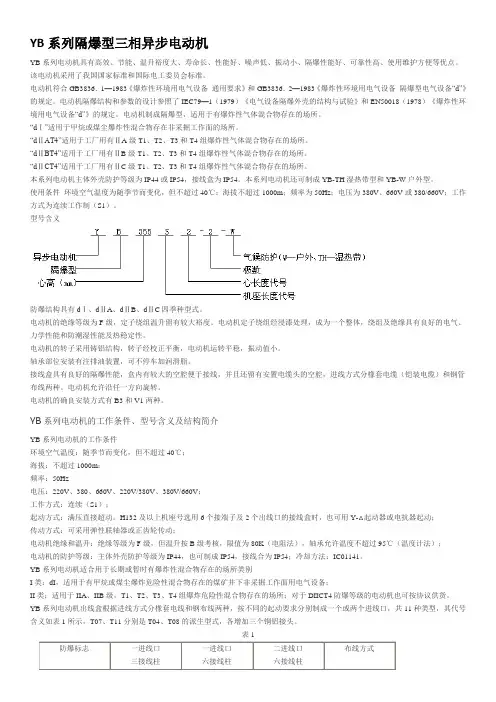

YB系列隔爆型三相异步电动机YB系列隔爆型三相异步电动机YB系列隔爆型三相异步电动机YB系列电动机具有高效、节能、温升裕度大、寿命长、性能好、噪声低、振动小、隔爆性能好、可靠性高、使用维护方便等优点。

该电动机采用了我国国家标准和国际电工委员会标准。

电动机符合GB3836．1—1983《爆炸性环境用电气设备通用要求》和GB3836．2—1983《爆炸性环境用电气设备隔爆型电气设备“d”》的规定。

电动机隔爆结构和参数的设计参照了IEC79—1（1979）《电气设备隔爆外壳的结构与试验》和EN50018（1978）《爆炸性环境用电气设备“d”》的规定。

电动机制成隔爆型，适用于有爆炸性气体混合物存在的场所。

“dⅠ”适用于甲烷或煤尘爆炸性混合物存在非采掘工作面的场所。

“dⅡAT4”适用于工厂用有ⅡA级T1、T2、T3和T4组爆炸性气体混合物存在的场所。

“dⅡBT4”适用于工厂用有ⅡB级T1、T2、T3和T4组爆炸性气体混合物存在的场所。

“dⅡCT4”适用于工厂用有ⅡC级T1、T2、T3和T4组爆炸性气体混合物存在的场所。

本系列电动机主体外壳防护等级为IP44或IP54，接线盒为IP54。

本系列电动机还可制成YB-TH湿热带型和YB-W户外型。

使用条件环境空气温度为随季节而变化，但不超过40℃；海拔不超过1000m；频率为50Hz；电压为380V、660V或380/660V；工作方式为连续工作制（S1）。

型号含义防爆结构具有dⅠ、dⅡA、dⅡB、dⅡC四季种型式。

电动机的绝缘等级为F级，定子绕组温升留有较大裕度。

电动机定子绕组经浸漆处理，成为一个整体，绕组及绝缘具有良好的电气、力学性能和防潮湿性能及热稳定性。

电动机的转子采用铸铝结构，转子经校正平衡，电动机运转平稳，振动值小。

轴承部位安装有注排油装置，可不停车加润滑脂。

接线盒具有良好的隔爆性能，盒内有较大的空腔便于接线，并且还留有安置电缆头的空腔，进线方式分橡套电缆（铠装电缆）和钢管布线两种。

YB3系列高压隔爆型三相异步电动机(机座号355～560)产品样本代号：0AP.138.01552013年03月03日CNE牌YB3系列高压隔爆型三相异步电动机相同体积功率更大相同功率效率更高相同效率品质更优非凡品质省心省力目录一.引言................................................................................................................................................... 4 1. 2. 3. 4. 概述........................................................................................................................................... 4 用途........................................................................................................................................... 4 产品范围................................................................................................................................... 5 型号描述................................................................................................................................... 5 二.技术特点........................................................................................................................................... 6 1. 2. 3. 4. 隔爆型防爆电动机 ................................................................................................................... 6 产品基本信息 ........................................................................................................................... 6 产品执行标准与容差 ............................................................................................................... 7 技术说明................................................................................................................................... 8 三.工程选型......................................................................................................................................... 14 1. 2. 3. 4. 订货考虑因素 ......................................................................................................................... 14 默认设计状态 ......................................................................................................................... 14 特殊订货................................................................................................................................. 15 常用选件................................................................................................................................. 15 四.技术数据......................................................................................................................................... 15 1. 2. 3. 型谱......................................................................................................................................... 15 6000V 标准数据 ...................................................................................................................... 16 10000V 标准数据 .................................................................................................................... 19 五. 安装与外形尺寸............................................................................................................................. 22 六.销售服务 (24)一.引言1. 概述在驱动技术领域，几十年来，CNE牌电动机都享有很高的知名度，始终追求节能、环保，高功率密度输出，更可靠安全的发展目标。

YB系列高压隔爆型三相异步电动机●概述YB400～YB710系列高压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准，功率范围从160KW～1400KW。

电动机符合中国国家标准GB3836.1－2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型dI、dIIAT4、dIIBT4，适用于具有爆炸性气体混合物的场所。

I 类：dI，适用于具有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备；II类：适用于工厂用电气设备。

dIIAT4，工厂具有IIA级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；dIIBT4，工厂具有IIA、IIB级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；本系列电机主体外壳防护等级按IP54设计，可制成IP55；接线盒为IP54，可制成IP55；电动机的功率、转速及机座号的对应关系见表1(6000V)、表2(10000V)，技术数据见表3(6000V)、表4(10000V)；●●电动机型号意义(4、6、8)隔爆型(S、M)●●●结构说明电动机冷却方式为IC411，即带有内循环通风自扇冷式。

电动机绝缘等级为F级，定子线圈采用薄膜绕包扁铜线绕制，云母带半迭包，定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。

电动机转子采用笼型结构。

电动机设置有定子测温，轴承测温和防冷凝加热装置等。

电动机采用滚动轴承结构，并设有注油装置，可不停机补充润滑脂。

●●●●使用条件额定电压：6000V、10000V额定频率：50Hz工作制：S1环境空气温度：－20℃～＋40℃海拔高度：不超过1000m表2 Table2(10000V)YB2、YBK2系列低压隔爆型三相异步电动机●概述YB2、YBK2系列低压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准。

YBPT80~355隔爆型变频调速三相异步电动机0EE.138.108佳木斯电机股份有限公司二00一年十月一、概述1.1YBPT系列隔爆型变频调速三相异步电动机，是我公司在YB系列电动机基础上结合了当前国内外电磁结构、工艺、材料等方面的新技术而开发研制成的新产品，其安装尺寸与YB系列电动机相同。

1.2本系列电动机具有调速性能好、节能、温升裕度大、寿命长、性能好、振动小、噪声低、隔爆结构先进、可靠性高、使用维护方便等特点。

1.3本系列电动机符合国家标准GB3836.2-2000《爆炸性气体环境用电气设备—第2部分“d”》的规定。

电动机隔爆结构和参数的设计也参考了IEC79和EN50018的规定。

电动机制成隔爆型，适用于需要调速控制的爆炸性气体环境危险场所。

I 类：ExdI，适用于煤矿井下非采掘工作面的场所。

Ⅱ类：适用于除煤矿外的其它爆炸性气体环境场所ExdⅡAT4 适用于ⅡA级，T1、T2、T3、T4级爆炸性气体混合物存在的场所。

ExdⅡBT4 适用于ⅡA、ⅡB级，T1、T2、T3、T4级爆炸性气体混合物存在的场所。

对ExdⅡCT4防爆标志的电动机也可按协议供货。

1.4本系列电动机主体外壳防护等级为IP54或IP55，接线盒为IP55，订货时防护等级未注明者均按IP54供货。

1.5本系列电动机还可制成YBPT-TH湿热带型或YBPT-W户外型。

二、结构说明电动机型号说明：Y B PT 132 S 2 - 2异步电动机极数隔爆型铁心长度变频调速机座长度（L-长，M-中，S-短）电机中心高（mm）2.1定子：定子铁心嵌完绕组后经VPI真空压力浸渍处理，使之成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。

电动机的绝缘等级为F级（H级），电动机的电磁负荷设计考虑了一定的裕度，既能保证电机在高频时的过载能力又能保证在低频时的恒转矩输出，寿命长，使用可靠性高。

2.2转子：采用热套或冷压工艺将铸铝转子固定在轴上，转子经动平衡校正，电机运转平稳。

YB3系列高压隔爆型三相异步电动机(机座号355～560)产品样本代号：0AP.138.01552013年03月03日CNE牌YB3系列高压隔爆型三相异步电动机相同体积功率更大相同功率效率更高相同效率品质更优非凡品质省心省力目录一.引言................................................................................................................................................... 4 1. 2. 3. 4. 概述........................................................................................................................................... 4 用途........................................................................................................................................... 4 产品范围................................................................................................................................... 5 型号描述................................................................................................................................... 5 二.技术特点........................................................................................................................................... 6 1. 2. 3. 4. 隔爆型防爆电动机 ................................................................................................................... 6 产品基本信息 ........................................................................................................................... 6 产品执行标准与容差 ............................................................................................................... 7 技术说明................................................................................................................................... 8 三.工程选型......................................................................................................................................... 14 1. 2. 3. 4. 订货考虑因素 ......................................................................................................................... 14 默认设计状态 ......................................................................................................................... 14 特殊订货................................................................................................................................. 15 常用选件................................................................................................................................. 15 四.技术数据......................................................................................................................................... 15 1. 2. 3. 型谱......................................................................................................................................... 15 6000V 标准数据 ...................................................................................................................... 16 10000V 标准数据 .................................................................................................................... 19 五. 安装与外形尺寸............................................................................................................................. 22 六.销售服务 (24)一.引言1. 概述在驱动技术领域，几十年来，CNE牌电动机都享有很高的知名度，始终追求节能、环保，高功率密度输出，更可靠安全的发展目标。

YB系列高压隔爆型三相异步电动机样本YB系列高压隔爆型三相异步电动机样本————————————————————————————————作者：————————————————————————————————日期：YB2系列高压隔爆型三相异步电动机(H355~560)产品样本代号：0AP.138.0109a2009年9月20日g防爆集团股份有限公司目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证…………………………………………………68.订货指南…………………………………………………6尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。

1.概述YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。

本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。

本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。

本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。
