EMI测试报告解释

我们知道其实计算机对人有辐射危害的同时，外接的信号干扰也会对计算机内部硬件有一定的危害。笔者就曾经亲身经历过，手机放在了机箱旁边，由于进来一条短信而造成系统死机……确实很郁闷。因此在本次横评中引入EMI防辐射检测就显得尤为重要了。

封闭暗室

待测机箱摆放 如何来认读EMI测试报告

这是一份EMI测试报道，我们之后的产品介绍部分也都将以测试报告来呈现，因此为了便于读者认读报告数据，我们先来进行一下解释说明。这样一份EMI的检测报告，如图上所注有五个必须要认清的部分：

报告中五大看点 A:此处箭头所指是IEEE国际电子工程协会立法规定的EMI标准线，也就是说如若检测出超出此线，就视为EMI超标。

B：此处标红的线要低于IEEE国际标准，属于富士康华南检测室基于IEC标准下进行更严格的标记。关于EMI测试标准，我国仅有政府直属机关才有检测资格，而我们此次的华南检测室是基于国际IEC标准，为更加直观的介绍标准的划分，我们特以下图来进行说明。

C：此处标明的单词VERTICAL，是指天线处于垂直状态时的测试数据，EMI测试过程中，天线会分别处于水平和垂直两种状态下进行测试，我们的测试报告也分为两个部分，此处“VERTICAL”为垂直测试数据，“HORIZONTAL”则为水平测试数据。

D：此处标明的“OverLimit”数据，是我们针对各产品进行衡量比较的，也就是说如果OverLimit这一列的数据有超出标准线的，就视为不合格。换句话说，我们应该看到如果OverLimit呈负值，而且越小，其EMI成绩则越出色。

E：在30-1000MHz范围内，系统基本运行稳定，取此频率段的数据为结果，而每款机箱都会提供10组测试成绩，以OverLimit最大值来衡量各机箱EMI之间的差异。

合集下载

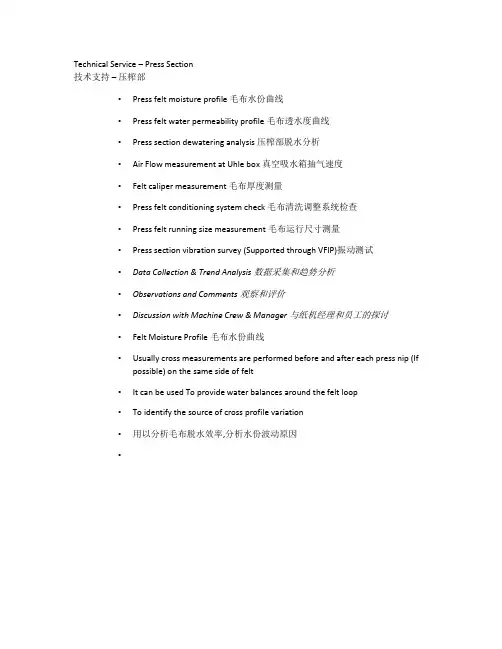

压榨部毛布测试技术报告解读
