数控车床G指令

FANUC 数控 G 代码,常用 M 代码:代码名称 -功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补 G03------逆时针方向圆弧插补 G04------定时暂停G05------通过中间点圆弧插补 G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用 G23------直径尺寸编程方式G230-----系统操作界面上使用 G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削,英制 G33------等螺距螺纹切削,公制 G53,G500-设定工件坐标系注销 G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点 (机床零点 G75------返回编程坐标零点G76------返回编程坐标起始点 G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率,每分钟进给G95------进给率,每转进给功能详解G00—快速定位格式:G00 X(U__Z(W__说明:(1该指令使刀具按照点位控制方式快速移动到指定位置。

移动过程中不得对工件进行加工。

(2所有编程轴同时以参数所定义的速度移动,当某轴走完编程值便停止,而其他轴继续运动,(3不运动的坐标无须编程。

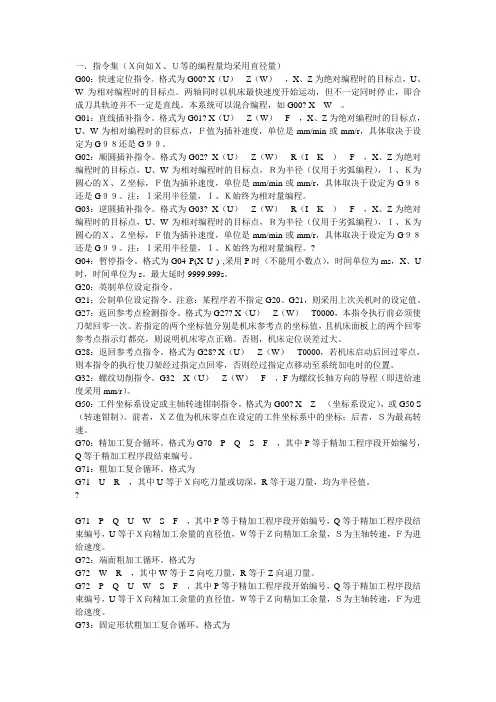

一．指令集（Ｘ向如Ｘ、Ｕ等的编程量均采用直径量）G00：快速定位指令。

格式为G00? X（U）Z（W），X、Z为绝对编程时的目标点，U、W为相对编程时的目标点。

两轴同时以机床最快速度开始运动，但不一定同时停止，即合成刀具轨迹并不一定是直线。

本系统可以混合编程，如G00? X W。

G01：直线插补指令。

格式为G01? X（U）Z（W）F，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。

G02：顺圆插补指令。

格式为G02? X（U）Z（W）R（I K）F，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径（仅用于劣弧编程），Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。

注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。

G03：逆圆插补指令。

格式为G03? X（U）Z（W）R（I K）F，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径（仅用于劣弧编程），Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。

注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。

?G04：暂停指令。

格式为G04 P(X U ) ,采用P时（不能用小数点），时间单位为ms，X、U 时，时间单位为s。

最大延时9999.999s。

G20：英制单位设定指令。

G21：公制单位设定指令。

注意：某程序若不指定G20、G21，则采用上次关机时的设定值。

G27：返回参考点检测指令。

格式为G27? X（U）Z（W）T0000，本指令执行前必须使刀架回零一次。

若指定的两个坐标值分别是机床参考点的坐标值，且机床面板上的两个回零参考点指示灯都亮，则说明机床零点正确。

否则，机床定位误差过大。

G28：返回参考点指令。

格式为G28? X（U）Z（W）T0000，若机床启动后回过零点，则本指令的执行使刀架经过指定点回零，否则经过指定点移动至系统加电时的位置。

注2：在地址X（U）、Z（W）用于给定程序段终点坐标时允许省略输入，程序段中未输入X（U）或Z（W）坐标指令字时，系统取当前的X轴或Z轴的绝对坐标作为程序段终点的坐标值；
注3：使用表3-2中未列入的指令地址时，必须输入相应的指令字，不能省略输入。
示 例1：
O0001；
G0 X100 Z100；（快速移动至X100 Z100；模态指令字G0有效）
G30
返回机床第2、3、4参考点
G50
坐标系设定
G65
宏指令
G70
精加工循环
G71
轴向粗车循环
G72
径向粗车循环
G73
封闭切削循环
G74
轴向切槽多重循环
G75
径向切槽多重循环
G76
多重螺纹切削循环
G20
06
英制单位选择
模态G指令
G21
公制单位选择
初态G指令
G96
02
恒线速开
模态G指令
G97
恒线速关
初态G指令
R
G76中精加工余量
NO.60参数值
R
G90、G92、G94、G76中锥度
0
（G98）F
分进给速度（G98）
NO.030参数值
（G99）F
转进给速度（G99）
0
F
公制螺纹螺距（G32、G92、G76）
0
I
英制螺纹螺距（G32、G92、）
0
S
主轴转速指定（G97）
0
S
主轴线速指定（G96）
0
S
主轴转速开关量输出
G98
03
每分进给
初态G指令
G99
每转进给

加工中心g代码大全加工中心G代码大全。

加工中心是一种多功能的数控机床，广泛应用于零部件的加工和制造。

G代码是数控加工中心的一种控制语言，用于指挥机床进行各种加工操作。

本文将介绍加工中心G代码的基本知识和常用指令，帮助读者更好地理解和应用G代码。

1. G代码概述。

G代码是数控加工中心中最基本的指令集，用于控制机床进行各种加工操作，如切削、定位、进给、退刀等。

G代码由字母G和后面的数字组成，代表不同的加工功能和操作指令。

在编程时，需要根据加工要求选择合适的G代码指令，以实现所需的加工操作。

2. 常用G代码指令。

2.1 G00，快速移动。

G00指令用于控制机床在空转状态下快速移动到指定位置，适用于加工中心的快速定位和刀具换位操作。

2.2 G01，线性插补。

G01指令用于控制机床进行直线插补运动，实现直线加工操作。

在G01指令中需要指定加工路径的起点和终点坐标，以及加工速度和进给速度等参数。

2.3 G02/G03，圆弧插补。

G02和G03指令用于控制机床进行圆弧插补运动，实现圆弧加工操作。

在G02和G03指令中需要指定圆弧的起点、终点、圆心坐标，以及加工速度和进给速度等参数。

2.4 G17/G18/G19，选择平面。

G17、G18和G19指令用于选择加工中心的加工平面，分别表示XY平面、XZ平面和YZ平面。

在编程时需要根据实际加工要求选择合适的加工平面。

2.5 G20/G21，英制/公制。

G20和G21指令用于选择加工中心的加工单位，分别表示英制和公制。

在编程时需要根据实际加工要求选择合适的加工单位。

3. G代码编程示例。

下面是一个简单的G代码编程示例，用于控制加工中心进行直线加工操作：N10 G00 X0 Y0 Z0 ; 快速移动到起始位置。

N20 G01 X100 Y100 Z50 F100 ; 在XY平面上进行直线插补加工。

N30 G00 Z100 ; 刀具快速退刀。

N40 M30 ; 程序结束。
