emi测试原理

EMI测试原理。

EMI（Electromagnetic Interference）是指电磁干扰，是指电子设备之间或者电子设备与电磁环境之间相互产生的电磁干扰现象。在现代电子设备日益普及的今天，EMI测试变得尤为重要。本文将介绍EMI测试的原理及其相关知识。

首先，我们需要了解EMI测试的对象。EMI测试主要针对电子设备产生的电磁辐射和对外界电磁环境的敏感度进行测试。通过测试，可以评估设备的电磁兼容性，确保设备在电磁环境中正常工作，并且不会对周围的其他设备产生干扰。

其次，EMI测试的原理是什么？在进行EMI测试时，我们需要使用专门的测试设备，如频谱分析仪、电磁场探测器等。通过这些设备，可以对设备产生的电磁辐射进行监测和分析。同时，还可以模拟外界电磁环境对设备的影响，以评估设备的抗干扰能力。在测试过程中，需要考虑的因素包括电磁波的频率、幅度、波形等参数，以及设备的工作状态、工作环境等因素。

另外，EMI测试的方法有哪些？常见的EMI测试方法包括辐射测试和传导测试。辐射测试是指对设备产生的电磁辐射进行测试，包括辐射电磁场强度、频谱分布等参数的监测和分析。传导测试是指对设备对外界电磁环境的敏感度进行测试，包括对外界电磁干扰的抑制能力、抗干扰性能等参数的评估。通过这些测试方法，可以全面评估设备的电磁兼容性。

最后，我们需要了解EMI测试的意义。EMI测试不仅是符合法律法规的要求，更是保障设备正常运行和保证用户体验的重要手段。通过EMI测试，可以发现设备存在的电磁兼容性问题，并及时进行改进和优化，以提高设备的抗干扰能力和稳定性，保证设备在复杂的电磁环境中正常工作。

综上所述，EMI测试是现代电子设备开发中不可或缺的一环。了解EMI测试的原理和方法，对于提高设备的电磁兼容性，保障设备的正常运行具有重要意义。希望本文能够为您对EMI测试有更深入的了解提供帮助。

合集下载

EMI检测研究

EMI检测研究

Impedance Analyzer Design Based on EMI and Lamb Wave

Yu-xiang Zhang1, a, Xin Zhang1,b, Shi-yi Chen1,c, Jia-Zhao Chen1,d

1 Xi’an Research Inst of Hi-Tech, Xi’an 710025, China

ayuxiangz@, b,c,d15109111712@

Keywords: EMI, Lamb Wave, Health monitoring

Abstract. EMI and the Lamb Wave technology are two kinds of mainstream active

detection method in health monitoring , which have a long-term development. Health

monitoring based on the combination of the EMI technology and Lamb wave, can be

either a single method to conduct monitoring and analysis of specific structure ,or two

methods together to conduct more comprehensive damage monitoring.

Introduction

EMI technology is based on the global vibration method to detect structural local

damage, sensitivity to the initial small damage of some large structure. PZT is

骚扰功率测试方案-EMI测试系统

骚扰功率测试方案-EMI测试系统

文件编号：QWG ZS-3/ SOP-JS-001 分发号：

页脚内容1

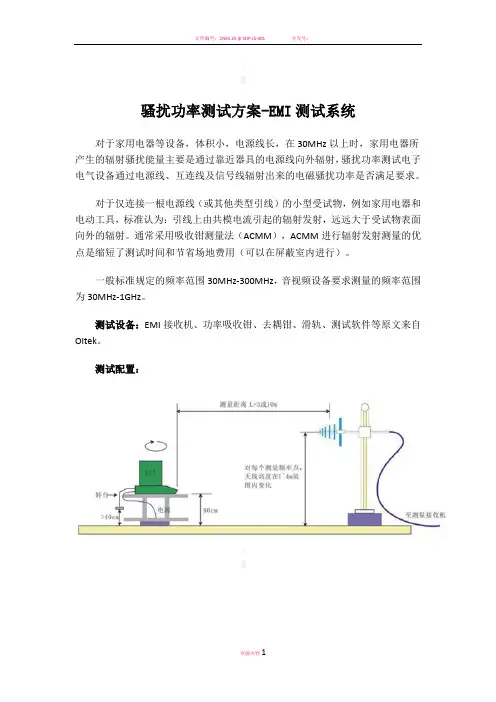

骚扰功率测试方案-EMI测试系统

对于家用电器等设备，体积小，电源线长，在30MHz以上时，家用电器所产生的辐射骚扰能量主要是通过靠近器具的电源线向外辐射，骚扰功率测试电子电气设备通过电源线、互连线及信号线辐射出来的电磁骚扰功率是否满足要求。

对于仅连接一根电源线（或其他类型引线）的小型受试物，例如家用电器和电动工具，标准认为：引线上由共模电流引起的辐射发射，远远大于受试物表面向外的辐射。通常采用吸收钳测量法（ACMM），ACMM进行辐射发射测量的优点是缩短了测试时间和节省场地费用（可以在屏蔽室内进行）。

一般标准规定的频率范围30MHz-300MHz，音视频设备要求测量的频率范围为30MHz-1GHz。

测试设备：EMI接收机、功率吸收钳、去耦钳、滑轨、测试软件等原文来自OItek。

测试配置：

为什么EMI测试用准峰值

为什么EMI测试用准峰值

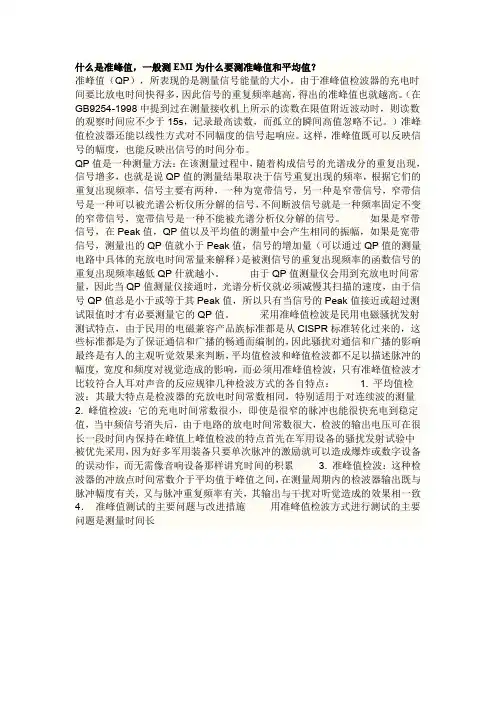

什么是准峰值，一般测EMI为什么要测准峰值和平均值？
