专升本机械设计基础-C卷

_________题_______：号答学要：名不姓内：线班级/级年订装：部系《机械设计基础》模拟试题（C）

一、填空题（本题30分，1分/空）

1．两构件之间为接触的运动副称为低副，引入一个低副将带入个约束。两构件之间为接触的运动副称为高副，引入一个高副将带入个约束。

2．如图所示铰链四杆机构中，若机构以AB杆为机架时，为机构；以CD杆为机架时，为机构；以AD杆为机架时，为机构。

3．在凸轮机构从动件的常用运动规律中，等加速等减速运动规律有

冲击，简谐运动运动规律有冲击。

4．采用标准齿条刀具加工标准齿轮时，其刀具的线与轮坯圆之间做纯滚动。5．普通平键的工作面是，工作时靠传递转矩；楔键的工作面是，工作时靠传递转矩。

6．螺纹联接常用的防松方法有，和变为不可拆卸联接三类。

7．轴按照承载情况可分为、和车床的主轴是，电风扇的轴是

8．某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则

螺杆应转_________圈。

9.螺纹的公称直径是指它的_______，螺纹“M12某1.5”的含义为_______________________。10.国标规定，三角带有___________七种类型， 11.一标准直齿圆柱的齿距为15.7mm，齿顶圆直径为400mm，则该齿轮的齿数为________。12.额定动载荷是指__________________________

13.一般来说，滚子轴承与球轴承相比较,_______轴承更能承受冲击，_____轴承更适合于较高的转速下工作。

二、选择题（本题10分，每小题2分）

1.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。（A）机构不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为（D）曲柄与机架共线时为

2.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角（D）摆角3.__________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状（D）凸轮形状和转速4.用于薄壁零件联接的螺纹，宜采用_______________________。

(A)三角形粗牙螺纹(B)矩形螺纹(C)矩形(D)三角形细牙螺纹5.一对齿轮啮合时,两齿轮的________始终相切。(A)分度圆(B)基圆(C)节圆(D)齿根圆三、简答题（（本题20分，每小题4分）

1、加大四杆机构原动件上的驱动力，能否是该机构越过死点位置？为什么？

2、一对标准直齿轮，安装中心距比标准值略大，试定性说明以下参数变化情况：（1）齿侧间隙；（2）节圆直径；（3）分度圆；（4）顶隙 3、在机械传动系统中，为什么经常将带传动布置在高速级？带传动正常运行的条件是什么？

4、什么叫标准齿轮？

5.带传动中，打滑和弹性滑动有何不同？

四、计算题（本题20分，每小题10分）

1、图示轮系中，已知各轮齿数为：z1=z2′=z3′=15，z2=25，z3=z4=30，z4′=2（左旋），z5=60，z5′=20（m=4mm）。若n1=500r/min，转向如图所示，求齿条6的线速度v的大小和方向。

2、一对30205/P6的圆锥滚子轴承的轴系，轴上径向载荷FR=3000N，FA=500N，尺寸关系如图所示，求两轴承的径向当量动载荷Pr1、Pr2。

（30205轴承：派生轴向力FS=Fr/(2Y)，e=0.35，当Fa/Fr≤e时，某=1，Y=0；当Fa/Fr≥e时，某=0.4，Y=1.7）（18分）

FRFAFr12LLFr2

五、结构改错（（本题10分）

六、设计一铰链四杆机构，已知其摇杆CD的长度为50mm，行程速比系数K=1.4。（本题10分）

2

答题

号：________________《机械设计基础》考试试题（C）答案

一、填空题（30分，1分/空） 1．面；2；点、线，12．双曲柄机构；双摇杆机构；曲柄摇杆机构3．柔性；柔性4．分度线；分度圆；5．两侧面，挤压；上下面，摩擦力6．摩擦防松；机械防松7．转轴；心轴；传动轴；转轴；心轴；8．2

齿条速度方向向下2．F1Fr1FRFA2LLFr2F2

Fr2

学要：名不姓内：线班级/级年订装：部系9．大径细牙螺纹外径12mm，螺距1.510．YZABCDE11．7812．额定寿命106

转时轴承所能承受的最大载荷13．滚子；球

二、选择题BBBDC三、简答题（20分，4分/题）

1．不能。根据机构死点的概念，因此时传动角为0°，驱动力有效分力为0，机构无法运动。加

大驱动力后，传动角仍为0°，驱动力有效分力仍为0。

2．（1）齿侧间隙增加；（2）节圆直径变大；（3）不变；（4）顶隙变大

3．带传动放在高速级可减少带的根数，使传动紧凑，且带传动具有缓冲吸振，传动平稳，噪声

小的特点，故宜布置在高速级。正常运行的条件是带和带轮间不发生打滑，带在一定限度内不发生疲劳损坏。

4．压力角200

模数为标准值，分度圆齿厚等于齿槽宽的齿轮

5．传动带是弹性体，受到拉力后，其弹性伸长量随拉力大小的变化而改变。带由紧边绕过主动 轮进入松边时，带的拉力由F1逐渐减小为F2,其弹性伸长量也相应逐渐减小，带与带轮轮面间出现局部相对滑动，导致带的速度逐步小于主动轮的圆周速度，这种由于带的弹性变形而产生的带与带轮间的滑动称为弹性滑动。

打滑是指过载引起的带与带轮轮面间出现全面滑动。打滑是可以避免的，而弹性滑动是由于拉力差引起的，只要传递圆周力，就必然会发生弹性滑动，所以弹性滑动是不可以避免的。四计算题（20分）1．解：in1Z2Z3Z4Z52530306015nn15nZ200,51Z2'Z3'Z4'1515152i5002.5r/minn5'15200vr2n5'mZ5'22.55'5'

60260420210.5mm/

根据静力学平衡方程求得Fr1=1000N，Fr2=2000N，轴向派生力F1，F2方向如图，FFr21Fr12Y100021.7294NF2

2Y200021.7588NF1FA294500794F2故轴承１处为松端，轴承２处为紧端。Fa1=294N，Fa2=294+500=794NFa1F2940.294Fa2r11000eF79420000.397er2

Pr1Fr11000NPr2某Fr2YFa20.420001.77942150N五、结构改错（10分）

⑥

⑦

②④⑤⑧⑩①③⑨

①联轴器上应为通孔②联轴器无轴向定位③键槽位置错误④动静件之间应有间隙

⑤轴承盖处应设密封装置⑥应有调整垫片⑦轴承内圈定位过高 ⑧与轮毂相配的轴段长度应短于轮毂长度⑨轴段过长，不利于轴承安装，应设计为阶梯轴⑩轴承内圈无定位

3

合集下载

机械设计基础专升本习题及答案

机械设计基础专升本习题及答案

机械设计基础专升本复习题（一）

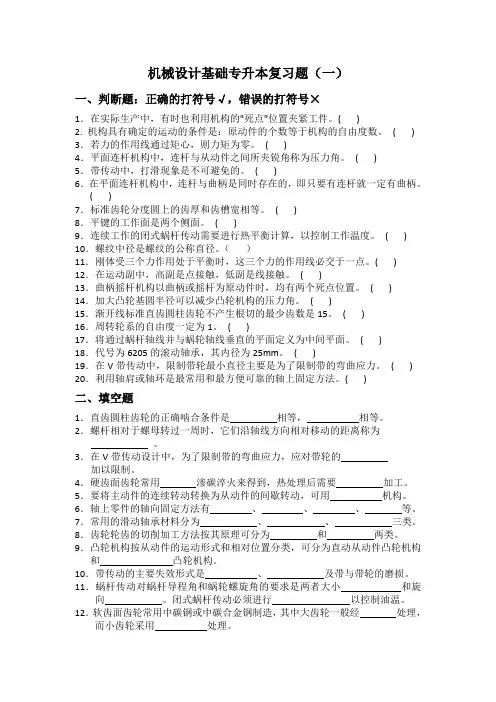

一、判断题：正确的打符号√，错误的打符号×
