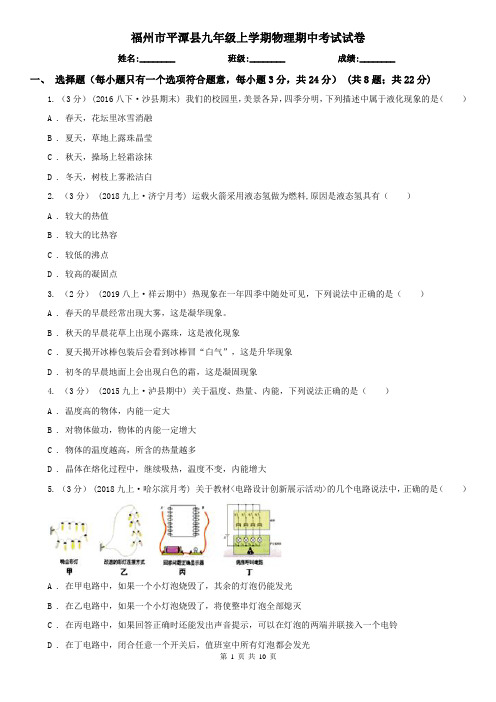

福州市平潭县九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、选择题（每小题只有一个选项符合题意，每小题3分，共24分） (共8题；共22分)1. （3分） (2016八下·沙县期末) 我们的校园里，美景各异，四季分明，下列描述中属于液化现象的是（）A . 春天，花坛里冰雪消融B . 夏天，草地上露珠晶莹C . 秋天，操场上轻霜涂抹D . 冬天，树枝上雾淞洁白2. （3分） (2018九上·济宁月考) 运载火箭采用液态氢做为燃料,原因是液态氢具有（）A . 较大的热值B . 较大的比热容C . 较低的沸点D . 较高的凝固点3. （2分） (2019八上·祥云期中) 热现象在一年四季中随处可见，下列说法中正确的是（）A . 春天的早晨经常出现大雾，这是凝华现象。
B . 秋天的早晨花草上出现小露珠，这是液化现象C . 夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象D . 初冬的早晨地面上会出现白色的霜，这是凝固现象4. （3分） (2015九上·泸县期中) 关于温度、热量、内能，下列说法正确的是（）A . 温度高的物体，内能一定大B . 对物体做功，物体的内能一定增大C . 物体的温度越高，所含的热量越多D . 晶体在熔化过程中，继续吸热，温度不变，内能增大5. （3分） (2018九上·哈尔滨月考) 关于教材<电路设计创新展示活动>的几个电路说法中，正确的是（）A . 在甲电路中，如果一个小灯泡烧毁了，其余的灯泡仍能发光B . 在乙电路中，如果一个小灯泡烧毁了，将使整串灯泡全部熄灭C . 在丙电路中，如果回答正确时还能发出声音提示，可以在灯泡的两端并联接入一个电铃D . 在丁电路中，闭合任意一个开关后，值班室中所有灯泡都会发光6. （3分）如图所示,实验时,在电路中接入四只电流表,其中示数一定相同的电流表是（）A . A1和 A2B . A1和 A3C . A1和 A4D . A2和 A37. （2分）图中电压表测量的是（）A . 灯L1两端的电压B . 灯L2两端的电压C . 电源的电压D . 灯L1和L2的总电压8. （3分） (2017九上·武汉期中) 现有一种自动控制的楼道灯，当有人走动发出声音时，电路才会接通，灯亮.不过，只有夜晚天黑之后灯才能亮.白天，不论发出多大的声音，电灯也无动于衷.这是因为在控制开关中装有声敏和光敏装置.实际上，这就是两个开关：有声音响动时，声敏开关是闭合的，环境光线非常暗时，光敏开关是闭合的.下列电路设计正确的是（）A .B .C .D .二、填空题：（本题共6个小题，第14小题作图2分，其余每空1分， (共6题；共12分)9. （2分） (2017九上·昌吉期末) 我国家庭电路的供电电压是________V；一节干电池的电压是________V．10. （2分）吹气和哈气，都是从人口中出来的气．夏天用口“吹气”能使热水变凉，这是因为吹气能加速热水________ （填物态变化），使水温降低；冬天对着手“哈气”使手变暖，除哈出来的气温度较高外，还由于________ 使手表面温度升高．11. （2分） (2018九上·右玉月考) 白炽灯工作时温度可达2000℃：用钨作灯丝是因为 ________，用久的电灯壁会发黑主要是钨丝发生 ________．此时在正常电压下工作时，其实际功率与额定功率相比 ________（填变大、变小、不变）12. （2分） (2016九上·港南期中) 内燃机一个工作循环要经历四个冲程，只有________冲程缸内气体膨胀对活塞做功，其他三个冲程都是靠飞轮的惯性来完成的．如图所示是汽油机工作的________冲程．13. （2分） (2016九上·临清期中) 如图所示，电路中的小灯泡L1、L2是________（填“串联”或“并联”），若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将________（填“发光”或“不发光”）．14. （2分） (2017九下·大石桥期中) 如图所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

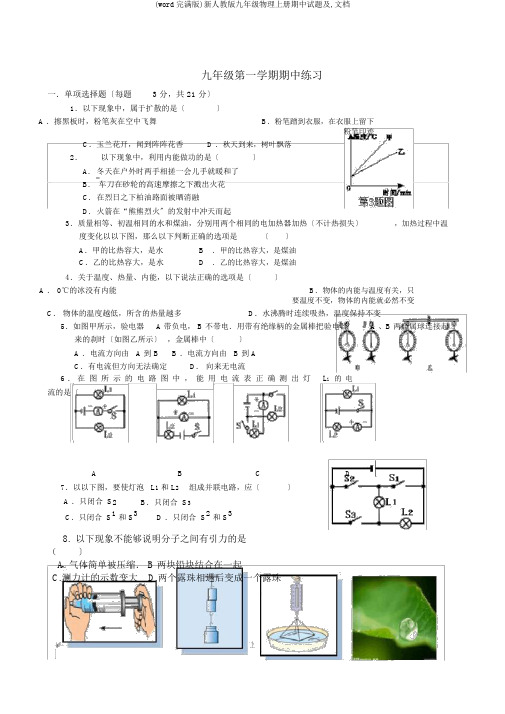

九年级第一学期期中练习一．单项选择题〔每题 3 分，共 21 分〕1．以下现象中，属于扩散的是〔〕A ．擦黑板时，粉笔灰在空中飞舞B．粉笔蹭到衣服，在衣服上留下粉笔印迹C．玉兰花开，闻到阵阵花香 D ．秋天到来，树叶飘落2．以下现象中，利用内能做功的是〔〕A.冬天在户外时两手相搓一会儿手就暖和了B.车刀在砂轮的高速摩擦之下溅出火花C.在烈日之下柏油路面被晒消融D.火箭在“熊熊烈火〞的发射中冲天而起3．质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热〔不计热损失〕，加热过程中温度变化以以下图，那么以下判断正确的选项是〔〕A．甲的比热容大，是水B．甲的比热容大，是煤油C．乙的比热容大，是水D．乙的比热容大，是煤油4．关于温度、热量、内能，以下说法正确的选项是〔〕A ． 0℃的冰没有内能B．物体的内能与温度有关，只要温度不变，物体的内能就必然不变C．物体的温度越低，所含的热量越多D．水沸腾时连续吸热，温度保持不变5．如图甲所示，验电器 A 带负电， B 不带电．用带有绝缘柄的金属棒把验电器 A 、B 两金属球连接起来的刹时〔如图乙所示〕，金属棒中〔〕A ．电流方向由 A 到B B ．电流方向由 B 到 AC．有电流但方向无法确定D．向来无电流6 ．在图所示的电路图中，能用电流表正确测出灯L l的电流的是〔〕A B C D7．以以下图，要使灯泡 L1和 L2组成并联电路，应〔〕A ．只闭合 S2B．只闭合 S3C．只闭合 S 1和 S3D ．只闭合 S2和 S38.以下现象不能够说明分子之间有引力的是（〕A. 气体简单被压缩． B 两块铅块结合在一起C.测力计的示数变大D.两个露珠相遇后变成一个露珠19. 以以下图，闭合开关 S ，电路正常工作．过了一段时间，灯泡 L 熄灭，两只电表示数都变大．那么以下 判断正确的选项是〔 〕 A ．电阻 R 断路B ．电阻 R 短路C ．灯泡 L 短路D ．灯泡 L 断路10. 以以下图，闭合开关，两灯并联，各电表都能正常工作。

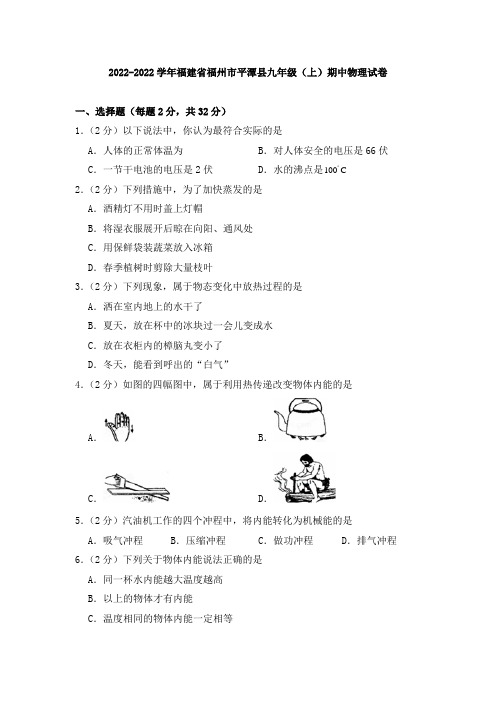

2022-2022学年福建省福州市平潭县九年级（上）期中物理试卷一、选择题（每题2分，共32分）1．（2分）以下说法中，你认为最符合实际的是A．人体的正常体温为B．对人体安全的电压是66伏C．一节干电池的电压是2伏D．水的沸点是100C2．（2分）下列措施中，为了加快蒸发的是A．酒精灯不用时盖上灯帽B．将湿衣服展开后晾在向阳、通风处C．用保鲜袋装蔬菜放入冰箱D．春季植树时剪除大量枝叶3．（2分）下列现象，属于物态变化中放热过程的是A．洒在室内地上的水干了B．夏天，放在杯中的冰块过一会儿变成水C．放在衣柜内的樟脑丸变小了D．冬天，能看到呼出的“白气”4．（2分）如图的四幅图中，属于利用热传递改变物体内能的是A．B．C．D．5．（2分）汽油机工作的四个冲程中，将内能转化为机械能的是A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．（2分）下列关于物体内能说法正确的是A．同一杯水内能越大温度越高B．以上的物体才有内能C．温度相同的物体内能一定相等D．只有做功才能改变物体内能7．（2分）用体温计测得甲的体温是，若没有甩过，又用它去依次测量乙和丙的体温，已知他们的实际体温是37.5C︒和38.5C︒，那么两次测完后记下的数据是A．37.5C︒和38.5C︒B．和38.5C︒C．和38.5C︒D．和8．（2分）在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是A．B．C．D．9．（2分）医生在发烧病人身上擦酒精溶液，可以达到降低体温的效果。
他的依据是A．酒精熔化时吸热B．酒精液化时吸热C．酒精汽化时吸热D．酒精升华时吸热10．（2分）我国随着航天事业发展需要，正在研制大功率液氢发动机。
这种发动机主要是因为氢是有A．较小的密度B．较大的比热容C．较高的热值D．较低的沸点11．（2分）用温度计测量烧杯中水的温度，如图所示的几种做法中正确的是A．B．C．D．12．（2分）小明要研究串联电路的电流特点，连接了如图电路。

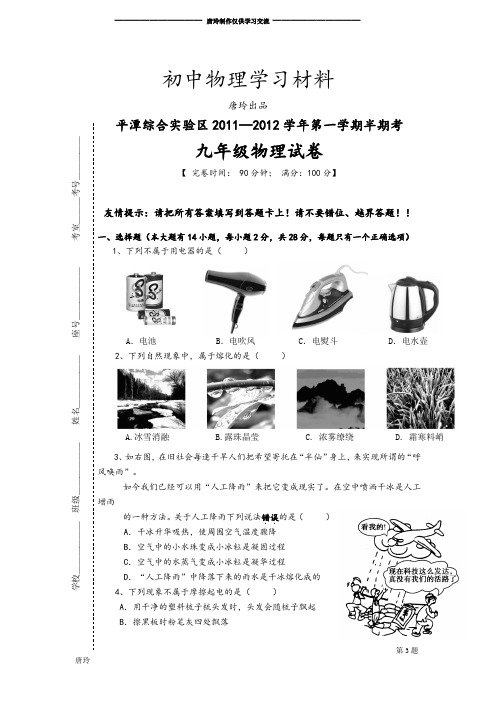

A ．电池B ．电吹风C ．电熨斗D ．电水壶初中物理学习材料唐玲出品平潭综合实验区2011—2012学年第一学期半期考九年级物理试卷【 完卷时间： 90分钟； 满分：100分】友情提示：请把所有答案填写到答题卡上！请不要错位、越界答题！！一、选择题（本大题有14小题，每小题2分，共28分，每题只有一个正确选项）1、下列不属于用电器的是（ ）2、下列自然现象中，属于熔化的是（ ）3、如右图，在旧社会每逢干旱人们把希望寄托在“半仙”身上，来实现所谓的“呼风唤雨”。
如今我们已经可以用“人工降雨”来把它变成现实了。
在空中喷洒干冰是人工增雨的一种方法。
关于人工降雨下列说法错误．．的是（ ） A ．干冰升华吸热，使周围空气温度骤降 B ．空气中的小水珠变成小冰粒是凝固过程 C ．空气中的水蒸气变成小冰粒是凝华过程 D ．“人工降雨”中降落下来的雨水是干冰熔化成的4、下列现象不属于摩擦起电的是（ ）A ．用干净的塑料梳子梳头发时，头发会随梳子飘起B ．擦黑板时粉笔灰四处飘落第3题A.冰雪消融B.露珠晶莹C. 浓雾缭绕D. 霜寒料峭学校＿＿＿＿＿＿ 班级＿＿＿＿＿＿ 姓名＿＿＿＿＿＿ 座号＿＿＿＿＿＿ 考室＿＿＿考号＿＿＿＿＿A B C DM LS 2 S 1S 1MS 2LS 2MS 1LMS 2S 1L C ．在干燥的天气脱毛衣时会听到轻微的噼叭声 D ．化纤衣服穿在身上特别爱吸附灰尘5、为了节约用水，果农们利用了滴灌的方法给果树浇水，如右图所示。
他们把细水管放入果树下的土里，使水分直接渗透到果树根部，减慢了水分的蒸发，原因是（ ）A ．增大了水在地面的表面积B ．减少了水在地面的表面积C ．加快了地面上方空气的流动D ．提高了地面上水的温度 6、在下列仪器中，能检验物体是否带电的是（ ）A ．电流表B ．电压表C ．验电器D ．以上仪器都不行 7、下列四种能量的传递和转化过程，只有热传递方式的是（ ） A ．烧水时，水蒸气顶起壶盖 B ．闭合开关后，灯泡发光C ．给电动自行车的蓄电池充电D ．冬天用手摸户外的金属杆时手感觉到冷 8、一箱汽油用掉一半后，下列关于它的说法正确．．的是（ ） A ．它的密度变为原来的一半 B ．它的热值变为原来的一半 C ．它的质量变为原来的一半 D ．它的比热容变为原来的一半9、某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L ，开关S 2只控制吸尘用的电动机M 。

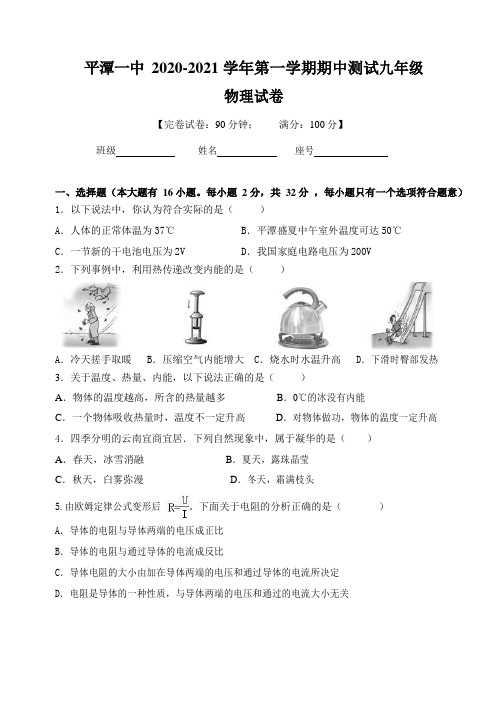

平潭一中2020-2021 学年第一学期期中测试九年级物理试卷【完卷试卷：90 分钟；满分：100 分】班级姓名座号一、选择题（本大题有16 小题。
每小题 2 分，共32 分，每小题只有一个选项符合题意）1．以下说法中，你认为符合实际的是（）A．人体的正常体温为37℃B．平潭盛夏中午室外温度可达50℃C．一节新的干电池电压为2V D．我国家庭电路电压为200V2．下列事例中，利用热传递改变内能的是（）A．冷天搓手取暖B．压缩空气内能增大C．烧水时水温升高D．下滑时臀部发热3．关于温度、热量、内能，以下说法正确的是（）A．物体的温度越高，所含的热量越多B．0℃的冰没有内能C．一个物体吸收热量时，温度不一定升高D．对物体做功，物体的温度一定升高4．四季分明的云南宜商宜居．下列自然现象中，属于凝华的是（）A．春天，冰雪消融B．夏天，露珠晶莹C．秋天，白雾弥漫D．冬天，霜满枝头5.由欧姆定律公式变形后。
下面关于电阻的分析正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体电阻的大小由加在导体两端的电压和通过导体的电流所决定D．电阻是导体的一种性质，与导体两端的电压和通过的电流大小无关6．下列事例中，目的是为了减慢蒸发的措施是（）A. 用电热吹风机吹湿头发B. 将水果用保鲜膜包好后再放入冰箱的冷藏室内C. 将湿衣服晾到向阳、通风的地方D. 用扫帚把洒在地面的水向周围扫开7．如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1>I2>I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I38．如图所示为四冲程汽油机的一个冲程, 下列说法正确的是（）A．这是压缩冲程，机械能转化为内能B．这是压缩冲程, 内能转化为机械能C．这是做功冲程，机械能转化为内能D．这是做功冲程, 内能转化为机械能9．质量为5kg 的汽油用去了二分之一，剩下的汽油（）A．比热容变为原来的二分之一，热值不变B．热值变为原来的二分之一，比热容不变C．比热容、热值变为原来的二分之一D．比热容、热值均保持不变10．下列图象中，反映晶体凝固过程的是（）A. B. C. D.11．如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用．该手电筒的工作电路图是（）C DA．B．．．）12 如图所示，灯 L 1 和 L 2 是两只相同的灯泡，a 、b 是电流表或电压表． 闭合开关 S 后，两灯都能发光，则下列判断正确的是（ ） A ．a 、b 均为电流表 B ．a 、b 均为电压表C ．a 为电流表，b 为电压表D ．a 为电压表，b 为电流表13．如图所示的电路中，当开关闭合时，甲电流表的示数为 0.6A ，乙电流表的示数为 0.2A ，则下列判断正确是（）A ．通过灯 L 1 的电流为 0.6AB ．通过灯 L 1 的电流为 0.4AC ．通过电路总电流为 0.8 AD ．通过灯 L 2 的电流为 0.4 A14. 如图所示，两盏相同的电灯在闭合开关后都能发光。
A ．电池B ．电吹风C ．电熨斗D ．电水壶初中物理学习材料平潭综合实验区2011—2012学年第一学期半期考九年级物理试卷【 完卷时间： 90分钟； 满分：100分】友情提示：请把所有答案填写到答题卡上！请不要错位、越界答题！！一、选择题（本大题有14小题，每小题2分，共28分，每题只有一个正确选项）1、下列不属于用电器的是（ ）2、下列自然现象中，属于熔化的是（ ）3、如右图，在旧社会每逢干旱人们把希望寄托在“半仙”身上，来实现所谓的“呼风唤雨”。
如今我们已经可以用“人工降雨”来把它变成现实了。
在空中喷洒干冰是人工增雨的一种方法。
关于人工降雨下列说法错误．．的是（ ） A ．干冰升华吸热，使周围空气温度骤降 B ．空气中的小水珠变成小冰粒是凝固过程 C ．空气中的水蒸气变成小冰粒是凝华过程D ．“人工降雨”中降落下来的雨水是干冰熔化成的4、下列现象不属于摩擦起电的是（ ）A ．用干净的塑料梳子梳头发时，头发会随梳子飘起B ．擦黑板时粉笔灰四处飘落A.冰雪消融B.露珠晶莹C. 浓雾缭绕D. 霜寒料峭学校＿＿＿＿＿＿ 班级＿＿＿＿＿＿ 姓名＿＿＿＿＿＿ 座号＿＿＿＿＿＿ 考室＿＿＿考号＿＿＿＿＿A B C DMLS 2 S 1S 1MS 2LS 2MS 1 L M S 2S 1L C ．在干燥的天气脱毛衣时会听到轻微的噼叭声 D ．化纤衣服穿在身上特别爱吸附灰尘5、为了节约用水，果农们利用了滴灌的方法给果树浇水，如右图所示。
他们把细水管放入果树下的土里，使水分直接渗透到果树根部，减慢了水分的蒸发，原因是（ ）A ．增大了水在地面的表面积B ．减少了水在地面的表面积C ．加快了地面上方空气的流动D ．提高了地面上水的温度 6、在下列仪器中，能检验物体是否带电的是（ ）A ．电流表B ．电压表C ．验电器D ．以上仪器都不行 7、下列四种能量的传递和转化过程，只有热传递方式的是（ ） A ．烧水时，水蒸气顶起壶盖 B ．闭合开关后，灯泡发光C ．给电动自行车的蓄电池充电D ．冬天用手摸户外的金属杆时手感觉到冷 8、一箱汽油用掉一半后，下列关于它的说法正确．．的是（ ） A ．它的密度变为原来的一半 B ．它的热值变为原来的一半 C ．它的质量变为原来的一半 D ．它的比热容变为原来的一半9、某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L ，开关S 2只控制吸尘用的电动机M 。
在下图所示的四个电路图中，符合上述要求的是（ ）10、家用电器中，大功率电子元件在工作时会产生较多热量，为了尽快散热，通常在大功率元件上加装金属散热片，右表是四种材料的比热容，选作散热片最好的材料是（ ）A ．铝B ．铁C ．锌D ．铅 11、小刚同学物理课上学习了关于“液体沸腾”的知识后。
一次看见妈妈蒸馒头的水沸腾后，小刚建议妈妈改用“小火”。
针对这种做法，下列说法中正确．．的是( ) A ．水沸腾后，改用“小火”馒头立刻就变熟 B ．改用“小火”可以提高水的沸点C ．用“大火”可以提高水的沸点，不应该改用“小火”D ．无论使用“大火”还是“小火”，水达到沸点后温度都保持不变 12、右图所示的电路中a 、b 是电表，闭合开关要使电灯发光，则（ ）A ．a 、b 都是电流表B ．a 、b 都是电压表C ．a 是电流表，b 是电压表D ．a 是电压表，b 是电流表物质 比热容C ×103 J/(kg. ℃)铅 0.13 锌 0.39 铁 0.46 铝0.88第5题第10题第12题L 1Sa b第22题13、如下图所示，四个电路图中与右边实物图对应的是（ ）14、下列关于内能的说法中正确．．的是（ ） A ．内能与物体的机械能有关 B ．内能与物体的温度有关 C ．静止的物体没有内能 D ．00C 以下的物体没有内能二、填空作图题（本大题有10小题，每空1分，其中24小题4分，共26分） 15、雪糕是大家都喜欢吃的冷饮。
夏天当我们吃雪糕时撕下包装纸会发现冒“白气”，实际上“白气”是由于雪糕周围空气中的水蒸气遇冷_________（填物态变化名称）而形成的。
根据你的观察符合实际的是如上图中_________（选填“甲”或“乙”）。
16、为了安全与方便，我们应铭记以下的电压值：一节干电池电压_______V ，我国大陆家庭电路电压是________V ，对人体安全的电压是___________V17、在我们的教室内，一个开关可以同时控制几盏日光灯。
它们的连接方式是_________(选填“串联”或“并联”)。
因为当其中一盏灯管烧坏时，其它灯________(选填“能”或“不能”)工作。
18、“嫦娥一号”卫星在绕月飞行的1年时间里，可能会遭遇两次月食，月食期间没有太阳光照射，卫星表面的温度会急剧下降，内能_________（选填“增大” “减小”或“不变”），这是通过_________的方式改变物体内能的。
19、如右图实验中，试管里的水吸热_________（填物态变化名称）时形成大量水蒸气。
水蒸气冲开小木塞的过程中，，水蒸气的内能转化成为塞子的_________能。
内燃机的_________冲程与此过程相同； 20、我国每年消耗数千万桶原油用于制造塑料袋，已知原油热值为4.4×107J/㎏,完全燃烧1㎏的原油能放出_________J 的热量，这些热量全部被水吸收，则可以使常温下_________㎏的水温度上升10℃〔水的比热容为4.2×103J/（㎏. ℃）〕。
我国限制塑料袋的使用，目的是_________________________（写一条）21、随着平潭“大开发，大开放”的进行，淡水资源紧缺已成为平潭发展的瓶颈。
希望同学们平时要珍惜每一滴水。
请你举出生活中节约用水的两项具体措施： （1）____________________________； （2）____________________________________。
22、如下图所示电路中，电源电压保持不变，开关S 1始终闭合。
当开关S 2闭合时．灯L 2_________，(选填“亮”、或“不亮”)电压表示数__________ (选填“变大”、“变小”或“不变”)。
AB CD图9 第19题 第15题第23题第24题 图甲图乙图丙 第28题23、如图所示，在电路中要使电灯L 1和L 2串联，应闭合开关_________；要使电灯L 1和L 2并联，应闭合开关_________。
为了防止电路出现短路，不能同时闭合开关____________。
24、（4分）野营时，小红携带的手电筒不发光了，请帮助找出原因。
⑴、根据上图的手电筒结构示意图，将电路图补充完整。
⑵、写出手电筒不发光的两种可能原因。
①___________________________②____________________________________________三、简答题（本题3分）25、生态宜居的海岛城市，是平潭的发展定位之一。
平潭实验区规划：在金井湾、竹屿、幸福洋组团预留布置大片绿地、湖面水体等，通过绿廊、水廊来达到冬暖厦凉的效果。
请你用所学知识解释修建人工湖和内河可以调节气温的主要原因。
四、计算题（26题4分，27题6分，共10分）26、如右图所示，电源电压为6V,且保持不变。
闭合开关后，电流表A 1、A 2的示数分别为0.8A 、1.4A 。
求：(注意：有计算过程的应写明) （1）经过灯L 1的电流I 1和L 2的电流I 2分别为多少A ？ （2）灯L 1和L 2的两端的电压分别为多少V ？27、太阳能热水器内盛有50kg 的水，在阳光照射下，水的温度从25 ℃升高到45 ℃。
求:(1)水吸收的热量；[水的比热容为4.2×103J/（㎏. ℃）](2)这些热量相当于完全燃烧多少千克的焦炭放出的热量。
[焦炭的热值为3.0×107J/kg]五、实验探究题（本大题有7小题，每空1分，其中34小题3分，共33分） 28、(4分)（1）图甲中体温计的读数是______℃。
（2）图乙中电流表的读数是________A 。
（3）图丙所示，“观察水的沸腾”实验中错误．．的是_________________________________。
该错误会造成温度计的读数偏______(选填“高”或“低”)29、（5分）在探究“水的沸腾”的实验中，当水温升到90℃时，每隔1min 记录一次温度计的示数，如右表，直到水沸腾3min 后时间/min 0 1 2 3 4 5水的温度/℃90 94 97 98 98 98第26题A 1A 2 L 1L 2 St/min560t/℃90 120 010 15 20 250.2 0.4 0.6－ 0.6 3123 A乙甲 B CSL 2 L 1 V12 3 － 3 155 1015V丙停止。
（1）根据表中实验数据，可知水的沸点是______℃；由水的沸点，可判断出当时的大气压________（选填“高于”、“等于”或“低于”）1标准大气压。
（2）小刚同学发现从开始加热到沸腾的这段时间过长，造成这种现象的原因可能是______________（给出一种原因即可），解决的办法是_____________________。
（任写一种）（3）在探究结束后，四位同学分别交流展示了自己所绘制的水的温度和时间关系的曲线，如下图所示。
其中能正确反映研究水沸腾过程中温度随时间变化关系的是（ ）30、（6分）如右图所示为某同学通过实验得到的某固体的熔化图线，观察图线并回答下列： （1）、该物体约在第______min 开始熔化 （2）、该物体的熔化时间共用______min（3）、该物体是______（“晶体”或“非晶体”） （4）、该物体的熔化时的温度是______℃。
（5）、该物体在熔化时的温度称为____________ （6）、第10min 时，该物体是处于____________状态； 31、（3分）如图，电吹风电路，其中电热丝通电会发热，电动机M通电会送风。
当开关S 同时与3、4接触，电吹风送出______风；当开关S 同时与2、3接触，电吹风送出______风 (以上两空均选填“冷”或“热”)。
若让电吹风停止工作，开关S 应该同时与_______接触（选填“1、2”或“4、5”）32、（8分）小丽同学做物理实验时,对串联电路电流、电压规律进行了探究： （1）下图甲，在连接电路时,开关必须_________；（2）下图乙，用电流表测电流时指针偏转的情况，发生该现象的原因是___________________。
（3）下图丙，用电压表测电压时指针偏转的情况，发生该现象的原因是___________________。
