tm10000va高精度全自动交流稳压器开关使用说明

长城6千瓦交流稳压器使用说明书
一、使用说明：
1、将稳压器插头插入电源插座。

2、将所需负载插头插入稳压器的电源插座。

3、打开稳压器的开关，并确保所需负载获得稳定的电压。

4、在使用过程中，可以通过调节稳压器上的电压调节旋钮来调整输出电压。

5、在使用稳压器时，请确保稳压器正常运行，并且没有异常的噪音或发热。

二、注意事项：
1、为了防止电击和其他伤害，请不要打开稳压器外壳，除非已断开了电源电缆。

2、稳压器只能在适用的电源电压下工作。

请确保将其正确接入电源。

3、稳压器仅适用于家庭和办公室等轻型应用。

不要将其用于重型工业设备。

4、在使用稳压器之前，请确保所需负载并不超过其额定容量。

过载可能会损坏稳压器。

5、在使用稳压器时，请确保通风良好，并且周围没有阻挡物。

不要将稳压器放置在易燃物品附近。

6、请不要将稳压器暴露在潮湿的环境中。

7、如果稳压器损坏或出现故障，请不要尝试自行修复。

请将其送至专业技术人员处进行修理。

三、维护：
1、定期检查稳压器的电源电缆，如有任何损坏或磨损，请立即停止使用，并将其送至专业技术人员处进行修理或更换。

2、请定期清洁稳压器外壳，以确保通风和散热效果良好。

3、如果长时间不使用稳压器，请将其断开电源。

稳压器操作规程稳压器是一种常见的电子元件，用于稳定电压输出。

它能够将输入电压波动较大的直流电源转换为稳定的输出电压，以保证电路正常工作。

稳压器操作规程是指在使用稳压器时需要遵守的一些操作规定和注意事项。

本文将详细介绍稳压器的操作规程，以帮助读者正确使用稳压器。

一、稳压器的选择和安装1. 根据实际需求选择合适的稳压器型号和规格。

在选择稳压器时，要考虑输入电压范围、输出电压、输出电流、负载特性等因素，并确保稳压器具有过载保护和短路保护等功能。

2. 稳压器的安装应遵循以下原则：a. 选择适当的安装位置，保证稳压器通风良好，避免灰尘和湿气的侵入。

b. 稳压器应尽量远离磁场、电磁辐射和高温环境，以免影响其正常工作。

c. 稳压器的输入和输出端子应正确连接，避免接反或短路等错误操作。

二、稳压器的操作步骤1. 在使用稳压器之前，应先检查稳压器和电源之间的连接是否正确，确保输入电源与稳压器的额定电压和电流相匹配。

2. 将稳压器的输出端与负载正确连接，确保负载的额定电压和电流不超过稳压器的额定值。

3. 打开电源开关，稳压器开始工作。

此时应观察稳压器的指示灯或显示屏，确保输出电压稳定在设定值附近。

4. 在使用过程中，应注意以下事项：a. 稳压器的输入电源应稳定，避免电源电压波动过大导致稳压器无法正常工作。

b. 避免超负荷使用稳压器，以免损坏稳压器或影响其寿命。

c. 定期检查稳压器的工作状态，如有异常应及时维修或更换。

d. 在停止使用稳压器时，应先关闭负载，再关闭电源开关。

三、稳压器的维护保养1. 定期清洁稳压器的外壳和散热器，保持通风良好，防止灰尘积累影响散热效果。

2. 注意稳压器的防潮防湿，避免稳压器进水或受潮，以免损坏内部电路。

3. 定期检查稳压器的连接线和插头，确保稳压器与电源和负载之间的连接可靠。

4. 如发现稳压器工作异常或出现故障，应立即停止使用，并请专业人员进行检修或更换。

四、稳压器的安全注意事项1. 在操作稳压器时，应遵循电气安全操作规范，注意防触电和短路的风险。

精密净化交流稳压电源说明书一、产品简介精密净化交流稳压电源是专门为稳定电压的滤除电网杂波对精密仪器设备造成损害而设计专用前置设备。

精密净化交流稳压电源以稳压电源宽、净化杂波能力强而著称，且有稳压精度高，输出稳定的特点，用于配置于航空、医院、教育等系统高级设备的前端，如：计算机、CT机、核磁共振机，通讯基站等，能有效保护了尖端设备的正常运行和使用寿命，在全世界各行各业，可以说精密的终端设备都不能缺少它的保护。

二、工作原理“1791（JJW）”系列精密净化交流稳压电源采用了国际上属于电源调节器技术尖端的正弦能量分配器程式（即属于“正弦能量分配器”）。

它采用双向可控硅对输出电压进行快速精确的调节，实现交流电压的稳定；再通过大功率LC滤波器对双向可控硅的输出电压进行波形校正，以保证良好的正弦波输出。

大功率LC滤波器同时又能吸收掉来自电网的各种噪声电压和尖峰干扰，此款“1791（JJW）”系列精密净化交流稳压电源同时也具备有稳定电压和抗干扰的双重功能。

三、技术指标“1791（JJW）”系列净化交流稳压电源除具有以上特点外还具有以下特点：1．高精确过压、欠压保护2．集成电路性能可靠3．多功能缺相保护4．防雷装置（如装备）5．市电稳压可手动切换（如装备）大型医疗设备专用型净化交流稳压电源可根据设备要求装备所有可应用功能。

注意：●“KV A”为额定功率“KW”为有效功率，例如额定功率为1KV A稳压电源，有效功率为0.8KW左右。

●如果您对所适用产品上标志（识）有不理解请来电询问阳环公司工程师，以避免因使用不当给您造成损失。

●因接错连线或使用不当造成的损失不在保修范围内。

四、安装1、开启包装箱后请先检查外壳、电压表（电流表）、开关、指示灯、数字显示屏（如装备）连线端子（如装备）等有无损坏，无损坏才能使用。

2、按照选用的稳压电源功率配合合适的软导线作为连接导线，并按稳压电源后面的标识连接。

3、某些功率小的机型已装备了从稳压电源到电源的连线，但您仍需要提供由负载到本机的连接线。

宽压精密稳压电源使用说明书（内附保修卡）扬州华翔电子有限公司1) 2) 3) 4) 5)稳压器概述及主要技术指标如何选购稳压器的使用功率稳压器实地安装及使用说明稳压器常见故障及排除方法常用规格输出电流表及附解警告用户欢迎您选用本公司生产的高精度宽压精密稳压电源，使用前请详细阅读本说明书，在对本产品性能充分了解的情况下正确使用，并妥善保管本说明书，以供后参考。

谢谢合作。

、概述及主要技术指标（一）、概述随着我国工业的发展，人民生活水平不断提高，用电设备设施不断增加，电力供应不能及时满足高速增长用电的需要，特别是夏季用电高峰，电压波动极为频繁，致使工矿企业用电设施和家庭用电电器长期处于欠压状态运行，严重影响电器的安全和使用寿命。

本产品稳压精度高、调整时间快、损耗小、可长时间工作、允许1.6倍额定容量的瞬间过载。

并具有过电压、欠电压、过电流保护，安全可靠。

适用家庭、工矿企业、机关、科研单位、实验室的精密仪器供电，是一种理想的交流稳压电源。

JWP、TND、DBW系列单相宽压精密稳压电源和SJW、SBW 系列三相宽压精密稳压电源是由接触式调压器、取样控制电路、伺服电机等主要部件组成。

当市电电压不稳定或用户负载变化引起电压波动时，取样电路将电压变化信号经处理送伺服电机，使其带动接触式调压器碳刷相应移动，来保证输出电压稳定。

、、主要技术指标1、系列型号含义JWP 单相、三相宽压精密稳压电源TSD 豪华型壁挂式高精度宽压精密稳压电源DBW单相、SBW三相大功率补偿式自动交流稳压器（二）导购参考如何选购稳压器的使用功率：1、稳压器所标输出功率是最大功率。

家用电器的标称功率是指有功功率，而冰箱、空调、水泵等感性负载在启动瞬时间电流很大，因此电冰箱、空调、水泵按功率x（3～5倍）。

例如：3匹美的空调（220V用电）1 匹等于0.75 千瓦*3匹=2.25 千瓦*3 倍感性负载启动电流=6.75千瓦以上稳压器适用。

(美的维修安装技师推荐选用8KVA 稳压器)2、以专业水电安装技师及工厂专业电工、工程师和稳压器使用功率算法：一般工业设备按额定功率至少乘以2 倍以上使用功率，当使用在具备电机运转设备、大电流启动装置及冲击性负载设备上时，应选择3倍以上容量的稳压器，以免启动电流过大，供电线路降压而无法正常工作。

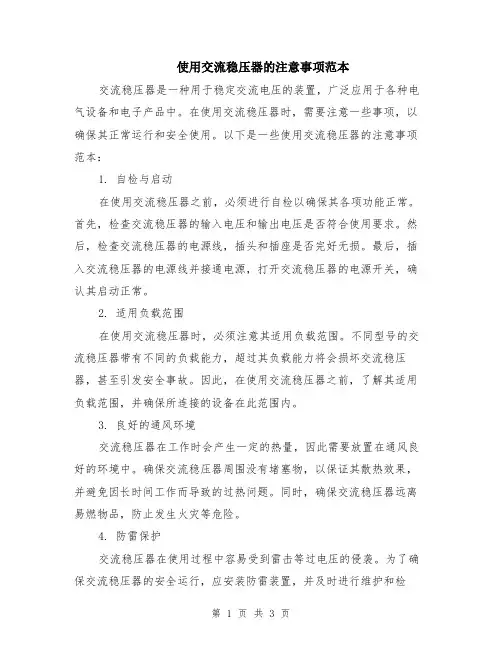

使用交流稳压器的注意事项范本交流稳压器是一种用于稳定交流电压的装置，广泛应用于各种电气设备和电子产品中。

在使用交流稳压器时，需要注意一些事项，以确保其正常运行和安全使用。

以下是一些使用交流稳压器的注意事项范本：1. 自检与启动在使用交流稳压器之前，必须进行自检以确保其各项功能正常。

首先，检查交流稳压器的输入电压和输出电压是否符合使用要求。

然后，检查交流稳压器的电源线，插头和插座是否完好无损。

最后，插入交流稳压器的电源线并接通电源，打开交流稳压器的电源开关，确认其启动正常。

2. 适用负载范围在使用交流稳压器时，必须注意其适用负载范围。

不同型号的交流稳压器带有不同的负载能力，超过其负载能力将会损坏交流稳压器，甚至引发安全事故。

因此，在使用交流稳压器之前，了解其适用负载范围，并确保所连接的设备在此范围内。

3. 良好的通风环境交流稳压器在工作时会产生一定的热量，因此需要放置在通风良好的环境中。

确保交流稳压器周围没有堵塞物，以保证其散热效果，并避免因长时间工作而导致的过热问题。

同时，确保交流稳压器远离易燃物品，防止发生火灾等危险。

4. 防雷保护交流稳压器在使用过程中容易受到雷击等过电压的侵袭。

为了确保交流稳压器的安全运行，应安装防雷装置，并及时进行维护和检测。

在雷雨天气或其他天气恶劣时，应尽量避免使用交流稳压器，以避免因雷击等原因造成设备损坏或人身伤害。

5. 定期检测与维护为了确保交流稳压器的正常使用，应进行定期的检测和维护工作。

定期检测包括对输入电压和输出电压进行测量，以确认交流稳压器的稳压效果。

维护工作包括清洁交流稳压器表面和内部，检查连接线路的松动情况，并修复或更换损坏的部件。

6. 避免过载和短路过载和短路是交流稳压器使用过程中常见的问题。

过载指的是连接到交流稳压器的负载超过其额定负载能力。

短路指的是在交流稳压器输出端接触到电源线路的两个导线之间产生短路。

为了避免这些问题，应确保在使用交流稳压器时负载不超过其额定负载能力，并进行正确的接线，避免电源线路短路。

如何正确使用稳压器稳压器是一种常见的电子元件，被广泛应用于电子设备和电路中，用于稳定电压输出。

正确使用稳压器能够保证电路的稳定性和安全性。

本文将详细介绍如何正确使用稳压器，并提供一些使用技巧和注意事项。

一、稳压器的基本原理稳压器是利用负反馈原理的电子元件，可以将输入电压稳定在一个设定值。

其基本原理如下：1. 反馈环节：稳压器通过测量输出电压并与设定值进行比较，产生一个误差信号。

2. 控制环节：误差信号经过放大和处理后，控制稳压器的输出，使输出电压保持稳定。

3. 调节器：稳压器中的主要元件，根据控制电路的指令，通过调节其内部电路参数来控制输出电压。

二、正确选择和连接稳压器1. 稳压器的类型选择：根据实际需要选择合适的稳压器类型，常见的有线性稳压器和开关稳压器。

线性稳压器适用于低功率需求和低噪声应用，而开关稳压器适用于高功率需求和高效率应用。

2. 输入电压选择：稳压器的输入电压应在其额定范围内，超过额定范围可能会损坏稳压器。

3. 输出电压设定：根据需求设定稳压器的输出电压值，确保与所连接电路的要求相符。

4. 连接电源和负载：将稳压器的输入端连接到电源电压，输出端连接到负载电路。

注意正确连接极性，避免短路或反接。

三、稳压器的使用技巧1. 散热处理：稳压器在工作时会产生一定的热量，因此需要进行散热处理，确保工作温度在安全范围内。

可以使用散热片或散热器来提高稳压器的散热效果。

2. 输入电容滤波：在稳压器的输入端并联一个适当大小的电容，用于滤除输入电源中的噪声和纹波。

这样可以提高稳压器的稳定性和抗干扰能力。

3. 输出电容滤波：在稳压器的输出端并联一个适当大小的电容，用于滤除输出电压中的纹波和提供稳定的电源。

这样可以降低负载变化对输出电压的影响。

4. 过载保护：稳压器通常具有过载保护功能，当输出电流超过额定值时会自动切断，避免损坏稳压器和负载。

但仍需根据实际情况选择合适的额定电流。

5. 温度保护：稳压器通常具有温度保护功能，当温度过高时会自动降低输出电压或切断输出，以保护稳压器不受损坏。

交流稳压电源使用方法
1.连接电源，打开电源开关。

2.先空载调整输出电压旋钮，观察输出电压显示表，调至需要使用的电压值，同时观察机器内部是否有异常，冒火星，异味等非正常现象，当空载测试完成且正常后，方可接入负载。

3.将负载正极接输出正端，负极接输出负端，若出现电流表超出额定值，且稳流指示灯亮，说明已过载或短路，应调整负载，使仪器恢复正常。

4.在作为稳压电源使用时，稳流电流调节旋钮需顺时针调到最大，此时可以任意设定限流保护点。

山特UPS河南总代理山特UPS河南总代理山特UPS郑州总代理松下蓄电池河南总代理爱克赛UPS河南总代理汤浅蓄电池河南总代理艾默生河南总代理SANTAK河南总代理UPS河南售后维修
UPS电源郑州爱克赛科技。

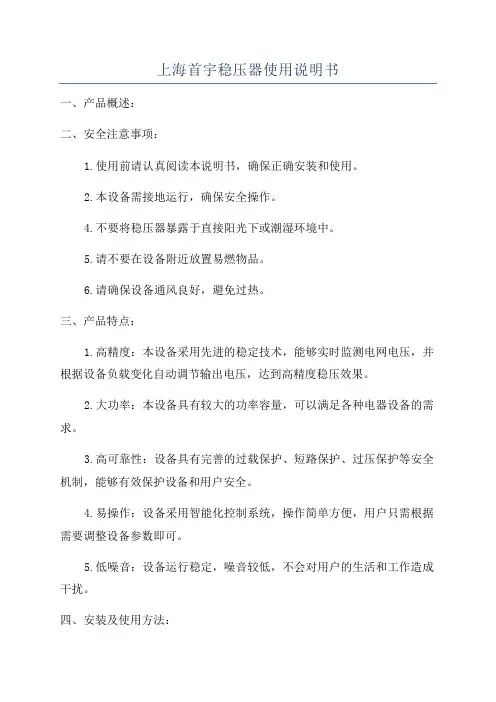

上海首宇稳压器使用说明书一、产品概述：二、安全注意事项：1.使用前请认真阅读本说明书，确保正确安装和使用。

2.本设备需接地运行，确保安全操作。

4.不要将稳压器暴露于直接阳光下或潮湿环境中。

5.请不要在设备附近放置易燃物品。

6.请确保设备通风良好，避免过热。

三、产品特点：1.高精度：本设备采用先进的稳定技术，能够实时监测电网电压，并根据设备负载变化自动调节输出电压，达到高精度稳压效果。

2.大功率：本设备具有较大的功率容量，可以满足各种电器设备的需求。

3.高可靠性：设备具有完善的过载保护、短路保护、过压保护等安全机制，能够有效保护设备和用户安全。

4.易操作：设备采用智能化控制系统，操作简单方便，用户只需根据需要调整设备参数即可。

5.低噪音：设备运行稳定，噪音较低，不会对用户的生活和工作造成干扰。

四、安装及使用方法：1.安装：将设备放置在通风良好、干燥无水漏的场所，接地运行。

2.连接电源：将设备的输入端与电源线连接好，确保输入电压稳定。

3.连接负载：将设备的输出端与负载设备连接好，确保输出电压稳定。

4.开机：接通电源，按照设备显示的操作指引，进行参数设置。

5.使用：设备将根据用户需求自动调节电压，保持输出稳定。

五、维护保养：2.清洁：请勿使用液态清洁剂直接喷洒设备表面，可用干净湿布轻擦设备表面。

3.防潮防尘：请确保设备通风良好，避免进水和积尘，可定期清理设备周围的灰尘和杂物。

六、故障排除：1.设备无法启动：请检查电源线是否连接好，输入电压是否正常。

2.输出电压不稳定：请检查负载设备是否过重，检查输入电源是否波动。

3.设备过热：请检查设备周围是否有遮挡物，检查设备通风是否良好。

以上为上海首宇稳压器的使用说明书，希望能够帮助用户正确安装和使用该产品，并确保使用安全和稳定。

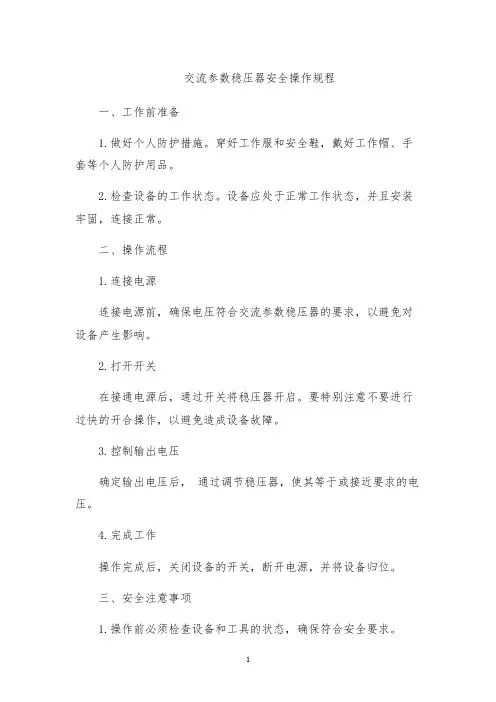

交流参数稳压器安全操作规程
一、工作前准备
1.做好个人防护措施。

穿好工作服和安全鞋，戴好工作帽、手套等个人防护用品。

2.检查设备的工作状态。

设备应处于正常工作状态，并且安装牢固，连接正常。

二、操作流程
1.连接电源
连接电源前，确保电压符合交流参数稳压器的要求，以避免对设备产生影响。

2.打开开关
在接通电源后，通过开关将稳压器开启。

要特别注意不要进行过快的开合操作，以避免造成设备故障。

3.控制输出电压
确定输出电压后，通过调节稳压器，使其等于或接近要求的电压。

4.完成工作
操作完成后，关闭设备的开关，断开电源，并将设备归位。

三、安全注意事项
1.操作前必须检查设备和工具的状态，确保符合安全要求。

2.工作中，严禁直接触摸设备内部元件或部位，以避免触电事故。

3.操作人员必须严格遵守操作流程，不得擅自改变设备工作状态或参数。

4.遇到设备故障或异常情况，应立即停止工作，及时进行维修或联系维修人员。

5.操作人员必须定期对设备进行检查和维护，确保设备处于正常工作状态。

6.不得私自改变稳压器的结构、线路、电气元件等，并注意防止进水、污染、腐蚀等。

7.严禁将稳压器放置在易燃、易爆物品的附近，以避免火灾事故的发生。

8.操作人员应在离开现场前，清理设备周围的杂物、工具和物品，以保持机房整洁。

操作交流参数稳压器需要仔细的操作，严格的按照操作流程进行操作，遵守安全规程，确保工作安全可靠，保证稳压器设备正常工作。

10000kva调压器技术参数摘要：一、引言二、10000kva调压器的概述三、10000kva调压器的主要技术参数1.输入电压2.输出电压3.额定容量4.短路阻抗5.负载能力6.调压范围7.频率适应性8.绝缘等级9.防护等级四、10000kva调压器的性能特点五、10000kva调压器的应用领域六、结论正文：一、引言随着电力系统的不断发展，对于电力设备的性能要求越来越高。

调压器作为电力系统中重要的设备之一，其性能直接影响到电力系统的稳定性和安全性。

本文将为您介绍10000kva调压器的技术参数及性能特点。

二、10000kva调压器的概述10000kva调压器是一种电力系统中用于调整电压的设备，其作用是将输入电压调整到合适的输出电压，以保证电力系统的稳定运行。

10000kva调压器具有较高的额定容量，适用于大型电力系统。

三、10000kva调压器的主要技术参数1.输入电压：10000kva调压器的输入电压范围在一定范围内可调，以满足不同电力系统的需求。

2.输出电压：10000kva调压器具有较高的输出电压精度，能够满足电力系统对电压稳定性的要求。

3.额定容量：10000kva调压器的额定容量为10000kVA，具有较高的负载能力。

4.短路阻抗：10000kva调压器具有较低的短路阻抗，能够在短路情况下提供较大的电流输出。

5.负载能力：10000kva调压器具有较强的负载能力，能够满足电力系统在各种负载条件下的运行需求。

6.调压范围：10000kva调压器具有较宽的调压范围，能够满足不同电力系统对电压调整的需求。

7.频率适应性：10000kva调压器具有较强的频率适应性，能够适应电力系统在各种频率条件下的运行需求。

8.绝缘等级：10000kva调压器具有较高的绝缘等级，能够保证设备在高温、高湿等恶劣环境下的安全运行。

9.防护等级：10000kva调压器具有较高的防护等级，能够有效防止尘埃、水分等对设备的影响，保证设备的稳定运行。

交流参数稳压器安全操作规程正式版一、安全操作的准备工作：1.确保交流参数稳压器的设备完好无损，无松动或损坏的部件。

2.检查稳压器周围环境是否具备良好的通风条件，避免因过热引发设备故障。

3.操作人员必须熟悉交流参数稳压器的基本原理、功能和工作参数，在操作前进行必要的培训和理论考核。

二、安全操作的步骤和规程：1.启动操作：a.确保交流电源已打开并正常工作。

b.手动将稳压器的输出电压旋钮调至最小位置。

c.依次打开稳压器的电源开关和电源启动按钮。

d.稳压器启动后，观察电流表的示数，确保处于正常范围内。

2.运行操作：a.将负载设备的输入端与稳压器的输出端连接。

b.根据负载设备的需求，逐渐调整稳压器的输出电压旋钮，使其达到所需的工作电压值。

调节时应缓慢操作，避免电压骤变造成设备损坏。

c.运行期间，需定期观察稳压器的工作状态，确保稳压器的运行温度在正常范围内。

d.如发现异常情况，如电流突变、电压波动等，应立即停止使用并进行检查。

e.禁止修改、拆卸和增加稳压器的组件或部件。

三、事故处理和应急措施：2.在处理事故时，操作人员应穿戴必要的防护用具，确保人身安全。

3.禁止用湿手触摸稳压器和其周边设备，以防触电事故发生。

四、其他安全注意事项：1.稳压器使用完毕后，应关闭电源开关和电源启动按钮，切断电源。

2.长时间不使用的稳压器应进行定期检查、维护和保养，以确保其性能和安全性。

3.稳压器使用人员应定期参加安全操作培训，了解最新的安全知识和操作规程。

通过以上的安全操作规程，可以有效地保证交流参数稳压器的正常运行，并确保人员和设备的安全。

操作人员要严格按照规定进行操作，如果发现任何不正常情况，需要及时停止使用并寻求专业人员的帮助。

a）输入电压表◎显示输入电压b）输出电压表◎显示输出电压c）输入电压选择若输入电压稳定，请弹出"输入"按钮，以提高稳压器的带载能力；若输入电压不稳定，请按下"输入"按钮，以降低带载能力。

d）延时、非延时选择若该稳压器配备制冷设备使用，请选择"延时保护"，以降低对制冷压缩机造成损耗的几率。

若不是配合该类设备使用，则选择"非延时保护"。

e）电源开关这是稳压器的电源总开关。

f ）指示灯1）工作指示灯工作指示灯亮，表明稳压器正常工作。

2）过压指示灯过压指示灯亮，输出电压超过246±4V，电路保护启动，稳压器无电压输出。

当输出电压下降到246±4V以下，稳压器再次启动输出电压。

3）延时指示灯延时保护状态下，指示灯闪烁，延时保护结束，指示灯熄灭。

产品结构LED彩屏请确保所带负载总功率不超过稳压器额定功率。

若输入电压在190-250V范围内，稳压器满功率输出，最大输出功率走势如下图所示。

TR-LED/彩屏产品结构046①②③④⑤⑥⑦⑧⑨⑩1. 过压2. 欠压3. 过温4. 过载5. 输出电压6. 输入电压7. 功率曲线8. 延时9. 正常10. 保护LED彩屏1.显示屏(LED / 彩屏)2.电压转换3.延时转换4.接线盖5.过压6.工作7.市电 稳压8.延时9.接线圈10.散热孔技术参数047SVR-LED/彩屏产品结构1.过压灯2.工作灯3.延时灯4.显示屏(LED / 彩屏)5.开关6.延时按钮7.过载保护按钮8.散热孔9.接地10.输入电源线11.保险丝12.220V输出SVR-1000VA/1500VA/2000VA45670481.过压灯2.工作灯3.延时灯4.显示屏(LED / 彩屏)5.市电稳压6.延时按钮7.过载保护按钮8.散热孔9.提手扣10.接线孔11.接线盖SVR-3000VA/5000VA/8000VA/10000VA9. 正常10. 保护1.过压2. 欠压3. 过温4. 过载5. 输出电压6. 输入电压7. 功率曲线8. 延时③④⑦⑩①②⑤⑥⑧⑨彩屏LED过压工作延时技术参数彩屏显示模式如下表延时：机器启动时，短延时5秒，倒计时之后机器正常工作。

交流参数稳压器安全操作规程背景介绍稳压器是一种电子元器件，主要用于将电压稳定在一个恒定的值。

交流参数稳压器是一种常见的稳压器类型，广泛应用于各种电子设备中。

在使用过程中，为了确保安全，需要遵守一定的操作规程。

操作规程1. 稳压器使用前在使用交流参数稳压器前，应仔细阅读产品说明书，并确保了解以下信息： - 使用稳压器的设备所需的电压和电流范围。

- 稳压器的额定输入电压和额定输出电压。

- 稳压器的负载能力和损耗潜力。

2. 稳压器使用中在使用交流参数稳压器时，应遵守以下规程： - 稳压器应放置在干燥、通风且避免阳光直射的地方。

- 稳压器应在安装后进行自检，确保输入电压符合要求。

- 不要在输出端短接或未连接负载的情况下开机，否则可能会损坏稳压器。

- 稳压器不应被反复开启或关闭，以防对器件造成损坏。

- 当更换负载时，必须先关掉稳压器，避免无负载操作。

- 稳压器的输入端和输出端应标明并正确连接。

- 如果稳压器发生异常情况（如短路或过载），应及时关闭稳压器，检查并清除故障，再重新开机。

3. 稳压器使用后在操作完毕后，应遵守以下规程： - 关闭稳压器前，应先关闭负载电器。

- 关闭稳压器后，等待其完全冷却后再拔掉插头。

- 不要将稳压器拆卸或更换任何部件，以免对电路造成损坏或危险。

总结在使用交流参数稳压器过程中，遵守正确的操作规程是非常重要的。

稳定器是电子元件，使用起来要非常谨慎。

仔细阅读产品说明书，了解产品的特性和限制，严格按照规程来操作，才能确保设备的安全和稳定工作。

PBG1-630/10矿用隔爆型高压真空配电装置一、概述1．用途与功能：PBG1-630/10矿用隔爆型高压真空配电装置(以下简称“10kV配电装置”)，适用于具有爆炸性危险气体及粉尘的矿井中。

对井下10kV/50Hz额定电流630A及以下中性点不接地供电系统进行控制和保护，同时作为10kV移动变电站的高压侧开关使用，与我公司生产的XBD1系列移变用低压侧保护箱组成低压故障分断高压的理想型移动变电站系统。

2．主要特点：●该装置分A型（独立开关）和B型（移变开关）两种形式，B型只是A型去掉后出线腔，因此保持结构形式的一致性；（见图1）●具有体积小、结构合理、操作直观的特性，并具备电动合闸及手动储能的双重机构；●独特的触头式隔离刀闸，负荷能力大；●具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；●兼容所有大容量（4000kVA及以下）移动变电站配套；●防爆标志为ExdI。

二、型号说明P B G 1 - 630/10额定电压额定电流设计序号高压隔爆型配电装置三、使用条件与范围1. 海拔高度不超过1000m；2. 周围环境温度不高于＋40℃，不低于－20℃；3. 空气相对温度不大于95％(25℃时)；4. 在无强烈颠簸和冲击振动的地方；5. 设备垂直面的安装倾斜度不大于15°；6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7. 在无滴水和水浸的地方；8. 在有沼气及煤尘爆炸危险的环境中。
