浙江省2008年7月电气控制及PLC技术试卷

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

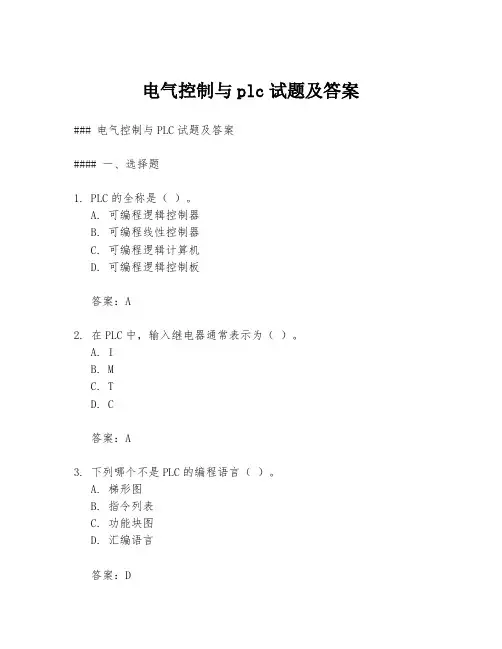

电气控制与plc试题及答案### 电气控制与PLC试题及答案#### 一、选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. 在PLC中，输入继电器通常表示为（）。

A. IB. MC. TD. C答案：A3. 下列哪个不是PLC的编程语言（）。

A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D#### 二、填空题1. PLC的工作原理基于_______控制，通过_______扫描来执行程序。

答案：顺序；循环2. 在PLC中，_______继电器用于存储中间结果，_______继电器用于存储定时器和计数器的值。

答案：M；T3. PLC的输入/输出模块通常包括_______、_______、_______和_______。

答案：数字输入模块；数字输出模块；模拟输入模块；模拟输出模块#### 三、简答题1. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和数据处理。

逻辑控制是实现开关量输入输出的逻辑关系；顺序控制是按照一定的顺序执行任务，通常用于控制机械动作；数据处理功能则涉及到数据的采集、处理和存储。

2. 说明PLC在工业自动化中的优势。

答案：PLC在工业自动化中的优势包括：高可靠性，由于其模块化设计和严格的工业标准，PLC具有很高的稳定性和可靠性；易于编程，使用梯形图等直观的编程语言，使得非专业人员也能快速掌握；灵活性高，通过更换或修改程序，可以快速适应不同的控制需求；维护方便，模块化设计使得故障诊断和维修变得简单。

#### 四、计算题1. 给定一个PLC程序，其中包含一个定时器T0，设定时间为10秒。

如果程序在第5秒时启动，那么定时器T0将在何时触发？答案：定时器T0将在第15秒时触发，因为从第5秒开始计时，需要再经过10秒。

#### 五、论述题1. 论述PLC在现代工业控制系统中的重要性及其发展趋势。

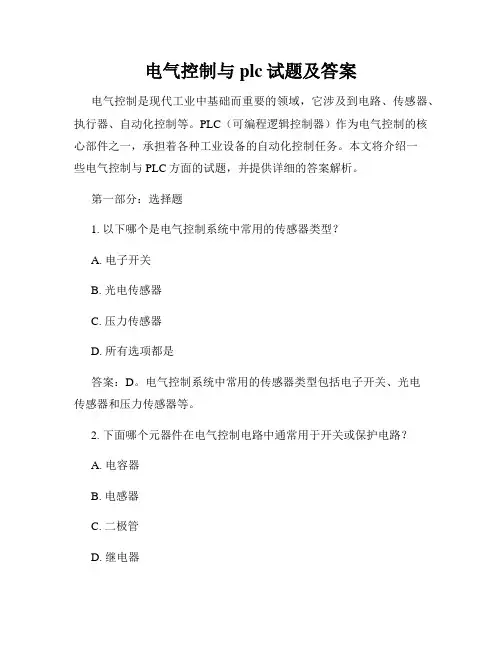

电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域，它涉及到电路、传感器、执行器、自动化控制等。

PLC（可编程逻辑控制器）作为电气控制的核心部件之一，承担着各种工业设备的自动化控制任务。

本文将介绍一些电气控制与PLC方面的试题，并提供详细的答案解析。

第一部分：选择题1. 以下哪个是电气控制系统中常用的传感器类型？A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案：D。

电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。

2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路？A. 电容器B. 电感器C. 二极管D. 继电器答案：D。

继电器在电气控制电路中常用于开关或保护电路。

3. PLC主要用于什么类型的控制？A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案：C。

PLC主要用于逻辑控制，通过运算、判断和逻辑运算实现对工业设备的控制。

4. PLC的输入和输出可以是数字信号，也可以是模拟信号。

这种说法是否正确？A. 正确B. 错误答案：B。

PLC的输入和输出主要是数字信号，但也可以通过模拟输入/输出模块实现对模拟信号的处理。

5. PLC的编程语言主要有以下哪些？A. LD（梯形图）B. SFC（顺序功能图）C. FBD（功能块图）D. 所有选项都是答案：D。

PLC的主要编程语言包括LD（梯形图）、SFC（顺序功能图）和FBD（功能块图）等。

第二部分：简答题1. 请简要解释电气控制系统的组成和工作原理。

电气控制系统由电源、传感器、控制器和执行器组成。

其中，传感器感知被控对象的状态，将其转换为电信号；控制器接收传感器信号，通过运算、判断和逻辑运算得出控制信号；执行器接收控制信号，执行相应的动作，实现对被控对象的控制。

2. 请简述PLC的优点及应用领域。

PLC具有编程灵活、可扩展性强、稳定可靠等优点。

它广泛应用于工业自动化领域，如生产线控制、机械设备控制、交通信号控制等。

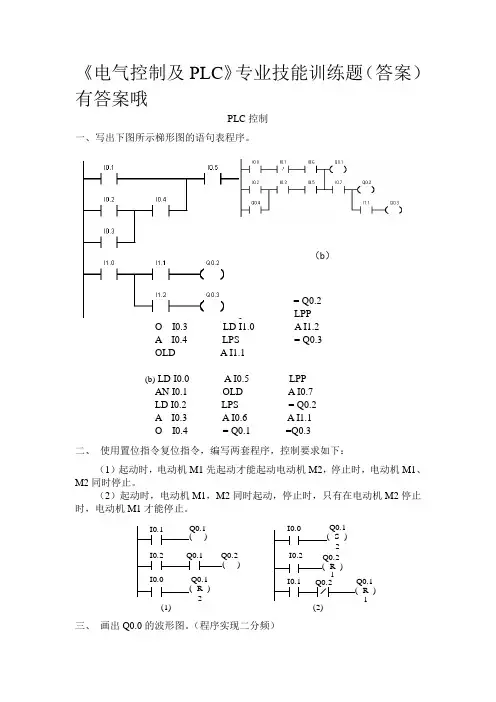

《电气控制及PLC 》专业技能训练题（答案） 有答案哦PLC 控制一、写出下图所示梯形图的语句表程序。

（b ）(a) LD I0.1 A I0.5 = Q0.2LD I0.2 = Q0.1 LPP O I0.3 LD I1.0 A I1.2 A I0.4 LPS = Q0.3 OLD A I1.1(b) LD I0.0 A I0.5 LPPAN I0.1 OLD A I0.7 LD I0.2 LPS = Q0.2 A I0.3 A I0.6 A I1.1 O I0.4 = Q0.1 =Q0.3二、 使用置位指令复位指令，编写两套程序，控制要求如下：（1）起动时，电动机M1先起动才能起动电动机M2，停止时，电动机M1、M2同时停止。

（2）起动时，电动机M1，M2同时起动，停止时，只有在电动机M2停止时，电动机M1才能停止。

I0.1( )Q0.1I0.2Q0.1( )Q0.2I0.0Q0.12( R )I0.0Q0.12( S )I0.2Q0.2( R )1I0.1Q0.2( R )Q0.11(1)(2)三、 画出Q0.0的波形图。

（程序实现二分频）I0.0Q0.0四、设计满足下图所示时序图的梯形图。

( )( )I0.0T37Q0.0Q0.0Q0.0T37IN PT TONT37I0.1Q0.1Q0.140( )Q0.0I0.0Q0.0Q0.1( )Q0.1I0.1Q0.1T37题5—2T37IN TON PT70Q0.1I0.1五、 按钮I0.0按下后，Q0.0变为1状态并自保持，I0.1输入3个脉冲后，（用C1计数），T37开始定时，5S 后，Q0.0变为0状态，同时C1被复位，在可编程I0.0 .I0.0 .I0.1.Q0.0.Q0.17s.I0.1.Q0.0 .Q0.14s控制器刚开始执行用户程序时，C1也被复位，设计出梯形图。

( )I0.0T37Q0.0Q0.0I0.1SM0.1Q0.0C1C1T37六、使用顺序控制结构，编写出实现红、绿信号灯循环显示程序(要求循环间隔时间为2S),并画出该程序设计的功能流程图。

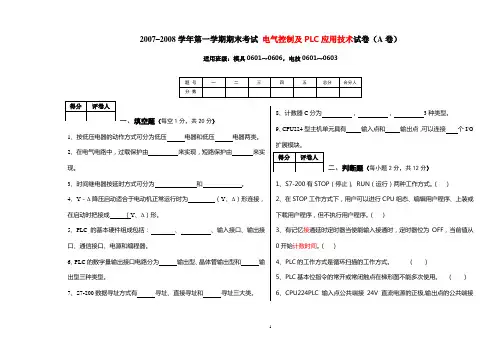

2007–2008学年第一学期期末考试电气控制及PLC应用技术试卷（A卷）适用班级：模具0601～0606，电技0601～0603一、填空题（每空1分，共20分）1、按低压电器的动作方式可分为低压电器和低压电器两类。

2、在电气电路中，过载保护由来实现，短路保护由来实现。

3、时间继电器按延时方式可分为和。

4、Y－Δ降压启动适合于电动机正常运行时为（Y、Δ）形连接，在启动时把接成（Y、Δ）形。

5、PLC的基本硬件组成包括：、、输入接口、输出接口、通信接口、电源和编程器。

6、PLC的数字量输出接口电路分为输出型、晶体管输出型和输出型三种类型。

7、S7-200数据寻址方式有寻址、直接寻址和寻址三大类。

8、计数器C分为，，3种类型。

9、CPU224型主机单元具有输入点和输出点，可以连接个I/O二、判断题（每小题2分，共12分）1、S7-200有STOP（停止）、RUN（运行）两种工作方式。

（）2、在STOP工作方式下，用户可以进行CPU组态、编辑用户程序、上装或下载用户程序，但不执行用户程序。

（）3、有记忆接通延时定时器当使能输入接通时，定时器位为OFF，当前值从0开始计数时间。

（）4、PLC的工作方式是循环扫描的工作方式。

（）5、PLC基本位指令的常开或常闭触点在梯形图不能多次使用。

（）6、CPU224PLC输入点公共端接24V直流电源的正极,输出点的公共端接24V 直流电源的负极。

( )三、选择题（每小题2分，共10分）1、S7-200 PLC中,16位的内部计数器,计数数值最大设定不能超过( ).A.32768B.10000C.32767D.1000002、PLC的输出方式为晶体管型时，它适用于哪种负载。

( )A．交流 B.感性 C.直流 D.交直流3、S7-200PLC系列中对输入输出点编址正确的是：（）A.I0.8B.Q1.11C.AIW5D.AQW44、下列属于100毫秒分辨率TON/TOF定时器的定时器是：（）。

《电气控制与PLC原理及应用》试卷A及答案
1、PLC技术的核心是：
A、电路技术
B、计算机技术
C、数据处理技术
D、程序控制技术
答案：D、程序控制技术
2、下列哪一项不是PLC操作系统的基本功能：
A、测量输入信号
B、检测输出信号
C、程序控制
D、网络通讯
答案：D、网络通讯
3、完成PLC程序调试一般需要完成哪些步骤：
A、编码程序、加载程序、测试程序
B、调试程序、加载程序、测试程序
C、调试程序、编码程序、测试程序
D、编码程序、调试程序、测试程序
答案：D、编码程序、调试程序、测试程序
4、以下说法正确的是：
A、PLC的输入口和输出口都可以采用数字信号
B、PLC的输入口可以采用数字信号，而输出口只能采用模拟信号
C、PLC的输入口可以采用模拟信号，而输出口只能采用数字信号
D、PLC的输入口和输出口都可以采用模拟信号
答案：A、PLC的输入口和输出口都可以采用数字信号
5、下列定时器的分辨率是：
A、10毫秒
B、50毫秒
C、100毫秒
D、200毫秒
答案：A、10毫秒
6、关于PLC技术的说法正确的是：
A、PLC技术只能用于小型控制
B、PLC技术只能用于大型控制
C、PLC 技术可以用于中型及以上规模
D、PLC技术只能用于小型及以上规模
答案：C、PLC技术可以用于中型及以上规模。

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

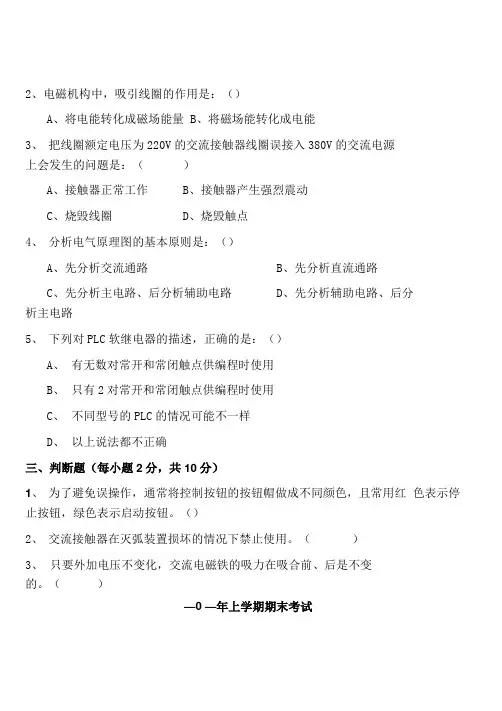

2、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能3、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点4、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路5、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确三、判断题（每小题2分，共10分）1、为了避免误操作，通常将控制按钮的按钮帽做成不同颜色，且常用红色表示停止按钮，绿色表示启动按钮。

（）2、交流接触器在灭弧装置损坏的情况下禁止使用。

（）3、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。

（）—0 —年上学期期末考试《电气控制与PLC》试卷（A）参考班级：大09电气化考试时间：90分钟妆断交流主电路和控制电路。

3、熔断器主要作为电路的保护元件。

4 PLC 的基本结构由、、、、、、智能I/O接口、智能单元等组成。

.. 5、PLC的软件由和两大部分组成。

盘-、6、PLC 常用的编程语言有：、和 o7、触头的接触形式有：、、=二、选择题（每小题2分，共10分）1、判断交流或直流接触器的依据是：（）.. A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流5、什么是位元件？什么是字元件?五、分析计算题（共30分）1、执行指令语句“DMOV H5AA55 DO”后，DO、D1中存储的数据各是多少？（8分）2、设某4极三:相交流异电动机的转差率s=0. 02,当电源频率分别是50、 40、30、20、10Hz时，电动机的转速各是多少？（10分）3、有两台电动机，控制要求是：1）控Ml、M2的先后顺序启动，2）前级电动机Ml 不启动，后级电动机M2不能启动，3）前级电动机Ml停止时，后级电动机也停止。

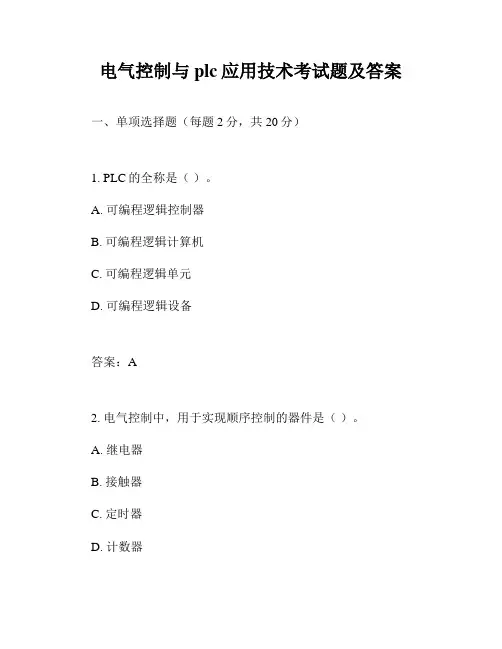

电气控制与plc应用技术考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑设备答案：A2. 电气控制中，用于实现顺序控制的器件是（）。

A. 继电器B. 接触器C. 定时器D. 计数器答案：A3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC中，用于实现逻辑运算的指令是（）。

A. 算术指令B. 比较指令C. 逻辑指令D. 移位指令答案：C5. 电气控制中，用于实现过载保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：C6. PLC中，用于实现数据比较的指令是（）。

A. LDB. CMPC. MOVD. AND答案：B7. 电气控制中，用于实现短路保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：B8. PLC中，用于实现数据移动的指令是（）。

A. LDB. MOVC. ANDD. OR答案：B9. 电气控制中，用于实现电压控制的器件是（）。

A. 继电器B. 接触器C. 电压继电器D. 电流继电器答案：C10. PLC中，用于实现数据转换的指令是（）。

A. LDB. MOVC. SWAPD. AND答案：C二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。

A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC12. 电气控制中，常用的控制元件包括（）。

A. 继电器B. 接触器C. 按钮D. 指示灯答案：ABCD13. PLC中，常用的数据类型包括（）。

A. 布尔型B. 整型C. 浮点型D. 字符串型答案：ABCD14. 电气控制中，用于实现速度控制的器件是（）。

A. 变频器B. 调速器C. 电机D. 变速器答案：AB15. PLC中，常用的编程语言包括（）。

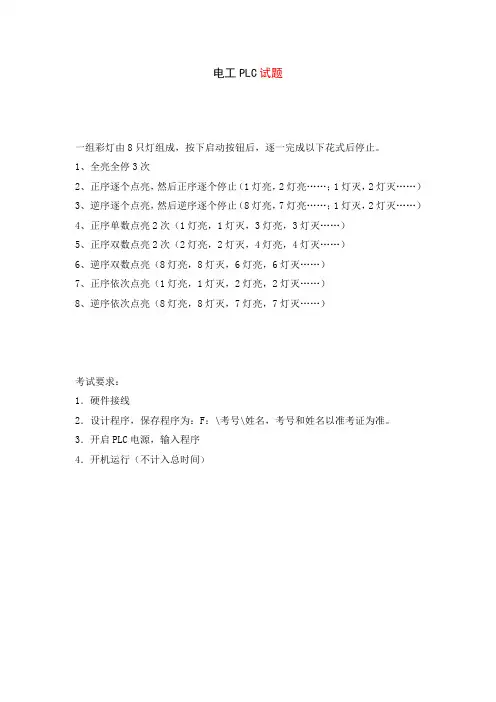

电工PLC试题
一组彩灯由8只灯组成，按下启动按钮后，逐一完成以下花式后停止。

1、全亮全停3次
2、正序逐个点亮，然后正序逐个停止（1灯亮，2灯亮……；1灯灭，2灯灭……）
3、逆序逐个点亮，然后逆序逐个停止（8灯亮，7灯亮……；1灯灭，2灯灭……）
4、正序单数点亮2次（1灯亮，1灯灭，3灯亮，3灯灭……）
5、正序双数点亮2次（2灯亮，2灯灭，4灯亮，4灯灭……）
6、逆序双数点亮（8灯亮，8灯灭，6灯亮，6灯灭……）
7、正序依次点亮（1灯亮，1灯灭，2灯亮，2灯灭……）
8、逆序依次点亮（8灯亮，8灯灭，7灯亮，7灯灭……）
考试要求：
1．硬件接线
2．设计程序，保存程序为：F：\考号\姓名，考号和姓名以准考证为准。

3．开启PLC电源，输入程序
4．开机运行（不计入总时间）
电工PLC评分标准
工作单位姓名考号
评分标准
注：不会启动编辑程序，可要求提示。

不会输入，可要求提示。

开机运行时间不计考试时间。

连接线内部断线不属考生责任。

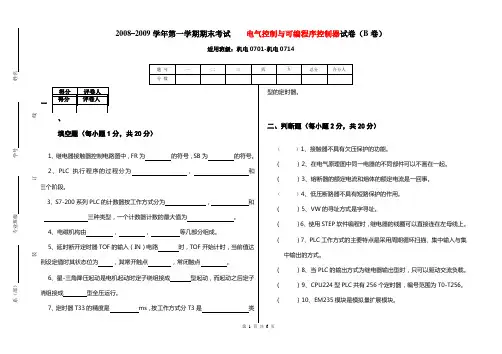

2008–2009学年第一学期期末考试 电气控制与可编程序控制器试卷（B 卷）适用班级：机电0701-机电07141小题小题3分，共10分）四、分析题（每小题10分，共20分）1、分析下图所示程序，并完成下列问题。

（1）I0.4一直处于闭合状态，移位前VB10的内容为11010111，请写出a、I0.2第一次由断开变为闭合后VB10的内容；b、I0.2第二次由断开变为闭合后VB10的内容；填入下表。

I0.2第一次由断开变为闭合后VB10的内容：I0.2第二次由断开变为闭合后VB10的内容：（2）I0.4一直处于断开状态，移位前VB10的内容为01010101，请写出a、I0.2第一次由断开变为闭合后VB10的内容；b、I0.2第二次由断开变为闭合后VB10的内容；填入下表。

I0.2第一次由断开变为闭合后VB10的内容：I0.2第二次由断开变为闭合后VB10的内容：2、下图所示电路为电动机的连续运行控制电路，请分析电动机的启动过程和停机过程。

KML1L3L2FU1KMQSSB2FU2KMM3FRFRSB1系（部）专业班级学号姓名----------------------------------装------------------------------------------订----------------------------------------------线----------------------------------------------五、设计题（1小题7分，2小题8分，3小题15分，共30分）1、使用计数器接力计数，计60000个数。

2、设计一个PLC 控制的单台电机连续运行的起、停控制电路，要求写出输入输出端子分配，画出输入输出端子接线图，写出梯形图程序。

3、使用顺控指令设计程序，实现以下功能。

A 、按下起动按钮，红灯亮，绿灯灭，5秒后，红灯灭，绿灯亮，再过5秒后，红灯亮，绿灯灭 ……一直循环。

电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、熔断器：是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体.3、时间继电器:一种触头延时接通或断开的控制电器。

4、星形接法：（A)三个绕组，每一端接三相电压的一相，另一端接在一起。

5、三角形接法：（C）三个绕组首尾相连,在三个联接端分别接三相电压。

6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。

10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速:（A）异步电动机调速中,改变定子极对数的调速方法.12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。

二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。

2、熔断器是由(熔体和熔管)两部分组成的.4、时间继电器是一种触头（延时接通或断开）的控制电器。

5、一般速度继电器的动作转速为（ 120 ）r/min，复位转速为( 100 ）r/min。

6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是( 双星型）联结。

7、通常电压继电器（并)联在电路中,电流继电器（串）联在电路中。

9、电气原理图设计的基本方法有（经验设计法)、（逻辑设计法）两种。

11、电气控制系统图分为（电气原理图）(电气安装接线图）和（电气元件布置图）三类。

12、三相异步电动机常用的电气制动方法有(反接制动）和( 能耗制动）。

13、接触器的额定电压是指（主触头）上的额定电压。

《电气控制与P L C》试题(一)一、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。

2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。

3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。

4、桥式起重机中实现电动机短路保护，通常采用______________。

5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。

6、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。

7、说明下列指令意义。

MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。

A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。

2、在控制线路中，如果两个动合触点串联，则它们是_________关系。

A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。

3、下列软元件中，属于字、位混合的元件是______。

A、X；B、M；C、T ；D、Y。

4、操作数K3Y0表示________。

A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。

5、下列指令使用正确的是_____。

A、OUT X0；B、MC M100；C、SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。

A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。

电气控制及PLC技术试卷A参考一、填空题（每空1分，共30分）1.电气控制技术的拖动方式可以分为：单独拖动方式、多电机拖动、集中拖动。

2.通常低压是指交流 1200V以下，直流 1500V以下。

3.低压控制电器常用的具体灭弧方法有机械灭弧、磁吹灭弧、窄缝灭弧法、栅片灭弧法。

4.在控制电路的动作过程中，意外接通的电路叫寄生电路。

5.笼型异步电动机的电气制动方法有：能耗制动、反接制动。

6.可编程控制器主要由中央处理单元、存储器、输入输出单元、电源组成。

7.PLC的输入电路大都相同，通常有三种类型。

分别为直流输入、交流输入、交直流输入。

8.PLC工作过程分为内部处理、通信操作、程序输入处理、程序执行、程序输出。

9. 触点的接触形式有点接触、线接触和面接触。

在这三种接触式中允许通过电流最大的接触形式为面接触。

10.在直流电机的控制线路中用于弱磁保护的是欠继电器，用于电机过载及短路保护的为过继电器。

二、选择题（每题2分，共20分）1-5：B A B B A 6-10:B C D C B三、问答题（每题6分，共24分）1.电磁继电器与接触器的区别主要是什么?答:继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作。

接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。

其实原理都一样，主要是触点容量不同，继电器触点容量较小，触头只能通过小电流，主要用于控制，接触器容量大，触头可以通过大电流，用于主回路较多。

2. 既然在电动机的主电路中装有熔断器，为什么还要装热继电器？答：因为熔断器在电路中起短路保护的作用，热继电器在主要是对连续运行的电动机起过载或断相保护的作用，如果不装熔断器，当发生短路事故时，因为热继电器的动作需要经过一定时间的延时才能动作，就会损坏电动机。

如果不装热继电器，当电路中出现长期过载情况时，由于此时熔断器的熔断电流，熔断器不起作用。

3．可编程明显特点是什么？答：（1）可靠性高，抗干扰能力强。

电气控制及PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈及铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小及气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈及负载（ B ）。

线圈匝数（ A ），导线( B )。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热1 / 20继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （及）、ANI （及非）、OR （“或”）、 ORI （“或非”）、ANB （块“及”）、ORB （块“或”）电气控制及PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

浙江省2018年7月自学考试电气控制及PLC技术试题课程代码：10079一、单项选择题(本大题共8小题，每小题2分，共16分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.JS7-A系列时间继电器从结构上看，只要改变______的安装方向，便可获得两种不同的延时方式。

()A.触头系统B.电磁系统C.气室D.绕组2.反接制动适用于10KW以下小容量电动机的制动，并且对______以上电动机反接制动时，需在定子回路串入限流电阻。

()A.3KWB.4.5KWC.5.5KWD.7.5KW3.按下复合按钮时()A.常开先闭合B.常闭先断开C.常开、常闭同时动作D.无法确定4.熔体的熔断时间与()A.电流成正比B.电流成反比C.电流的平方成正比D.电流的平方成反比5.热继电器中的双金属片弯曲是由于()A.机械强度不同B.热膨胀系数不同C.温度变化D.温差效应6.请从下列语句表选项中选择错误的一个()A.LDP I0.0B.＝IQ0.0C.EDD.SHRB I0.5，V20.0，57.请从下列语句表选项中选择错误的一个()A.LDSM0.1B.XODAC1，AC21C.LIFOVW100，AC0D.AN I0.58.请从下列语句表选项中选择错误的一个()A.CRFTB.A TT VW200，VW100C.NEXTD.INVW LB10二、填空题(本大题共5小题，每空1分，共10分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.异步电动机作Y—△降压起动时，起动电流是全压起动电流的______倍。

2.PLC提供的编程语言通常有以下几种：______、______、顺序功能流程图和功能块图。

3.S，置位指令，其功能是使元件______，并保持直至______为止。

4.PLC用户程序工作时的一个扫描周期由三个阶段组成，其过程是：______、______和______。
