试题库及答案一、名词解释：（每题5分）四、选择：（每题3分）1、下列元件中，开关电器有 A 。
(C)A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有 A 。
(C)A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是 C 。
(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器的型号为DZ10-100，其额定电流是B 。
(B)A、10AB、100AC、10~100AD、大于100A5、接触器的型号为CJ10-160，其额定电流是 B 。
(B)A、10AB、160AC、10~160AD、大于160A6、交流接触器的作用是 A 。
(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同的额定电压下，额定电流B 。
(A)A、相同B、不相同C、与电压无关D、与电压成正比8、下面 D 不是接触器的组成部分。
(B)A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、时间继电器的作用是 D 。
(C)A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。
(A)A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。
(C)A、B、C、D、12、延时断开常闭触点的图形符号是 B 。
(C)A、B、C、D、13、通电延时时间继电器，它的延时触点动作情况是 A 。
(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它的延时触点动作情况是 B 。
(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为，则动作范围应选用 D 。
电气控制技术试题库一、判断题（每题 2 分，共 20 分）1.低压电器指工作在直流 1200V、交流 1500V以下的各种电器。
2.所有的保护电器都是自动电器。
3.所有的控制电器都是手动的。
4.电磁机构使衔铁释放（复位）的力与器隙的关系曲线称为反力特性。
5.电磁机构使衔铁吸合的力与器隙的关系曲线称为吸力特性。
6.电磁机构中的线圈是串联的主要用于电压检测，所以也叫做电压线圈。
7.电磁机构中的线圈是并联的主要用于电压检测，所以也叫做电压线圈。
8.反力特性一定在吸力特性的下方，在剩磁特吸力特性的上方。
9.电磁式电器的触电类型为点接触的适合于电流不大，压力小的场合。
10.电磁式电器的触电类型为线接触的适合接通次数多，电流小的场合。
11.接触器能频繁的通断电路并具有低压保护功能。
12.接触器是一种只能通断交流的电磁式自动切换电器。
13.直流接触器比交流接触器更适合于频繁操作。
14.接触器的反断能力是指接触器能可靠分段的电压最大值。
15.电压继电器属于信号继电器，时间继电器属于控制继电器。
16.电流继电器一般并联在电路中，分为过电流继电器和欠电流继电器。
17.热继电器具有短路保护和过载保护。
18.热继电器具有反时限保护特性。
19.熔断器具有反时限保护特性和瞬动保护特性。
20.低压断路器也叫低压开关。
21.行程开关也叫限位开关，接近开关。
22.万能转换开关具有各种保护功能。
23.电气原理图分为主电路和控制电路。
24.自耦变压器降压起动的方法不适用于频繁起动的场合。
25.交流电动机的控制线路可以采用直流。
26.反接制动对机械的冲击力很小。
27.接触器不具有欠压保护的功能。
28.过载通常是指有超过 10 倍的额定电流的过电流发生。
29.电气控制系统设计尽量选用标准的、常用的或经过实践考验的典型环节或基本电气控制线路。
30.星 - 三角启动适用于无载或轻载启动场合。
二、选择题（每题 2 分，共 20 分）1.低压电器是指工作在（ A）A.交流 1200V，直流 1500V以下的电器。

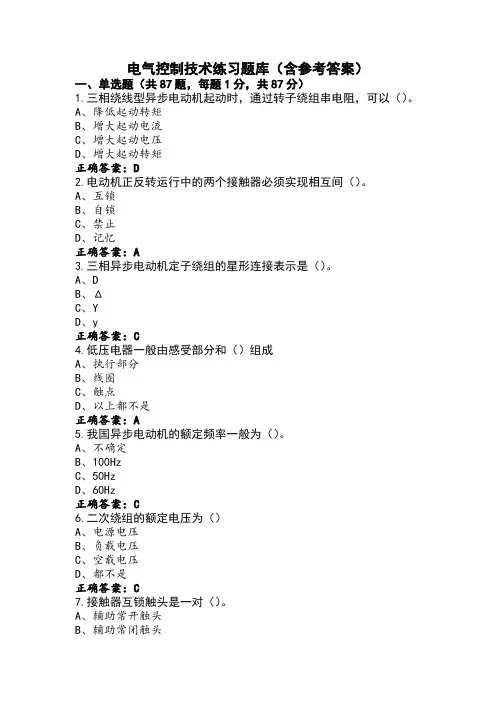

电气控制技术练习题库（含参考答案）一、单选题（共87题，每题1分，共87分）1.三相绕线型异步电动机起动时，通过转子绕组串电阻，可以（）。
A、降低起动转矩B、增大起动电流C、增大起动电压D、增大起动转矩正确答案：D2.电动机正反转运行中的两个接触器必须实现相互间（）。
A、互锁B、自锁C、禁止D、记忆正确答案：A3.三相异步电动机定子绕组的星形连接表示是（）。
A、DB、ΔC、YD、y正确答案：C4.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A5.我国异步电动机的额定频率一般为（）。
A、不确定B、100HzC、50HzD、60Hz正确答案：C6.二次绕组的额定电压为（）A、电源电压B、负载电压C、空载电压D、都不是正确答案：C7.接触器互锁触头是一对（）。
A、辅助常开触头B、辅助常闭触头正确答案：B8.在三相异步电动机的反接制动中，防止电动机反向起动的措施是（）。
A、在电动机的定子回路中串制动电阻。
B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：C9.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电流。
B、改变三相交流电源的频率。
C、改变三相交流电源的相序。
D、改变三相交流电源的电压正确答案：C10.使用电压互感器时，其二次侧不允许（）A、通路B、开路（断路）C、短路D、不确定正确答案：C11.型号为Y200L一8的三相异步电动机磁极对数是（）。
A、10B、4C、2D、8正确答案：B12.变压器的一次绕组与（）连接A、负载B、电源C、不确定D、电动机正确答案：B13.停止按钮应优先选用（）A、黑色B、黄色C、绿色D、红色正确答案：D14.电路中实现过载保护的电器是（）A、熔断器C、热继电器D、以上都不是正确答案：C15.变压器一次、二次绕组的电压与其匝数的关系是（）A、不确定B、成正比C、无关D、成反比正确答案：B16.变压器的效率是指变压器的输出功率与（）之比A、总功率B、机械功率C、电磁功率D、输入功率正确答案：D17.三相异步电动机的额定电压是指定子绕组的（）。
1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器。
5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁”电路实质上是两个禁止电路的组合。
就禁止了K1的得电。
K1动作就禁止了K2的得电，K2动作7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护:9、欠压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动:电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。
18、交流继电器：吸引线圈电流为交流的继电器。
21、触头:触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
22、电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
23、电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器26、点动电路:按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转，27、电气控制系统是由电气控制元器件按一定要求连接而成29、电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图30、电气安装接线图是电气原理图的具体实现形式， 际位置和实际接线来绘制的 它是用规定的图形符号按电器元件的实二、填空：1、常用的低压电器是指工作电压在交流2、选择低压断路器时，额定电压或额定电流应3、行程开关也称 (限位 )开关，可将 ( ( 1200 )V 以下、直流 ( 1500 )V 以下的电器。

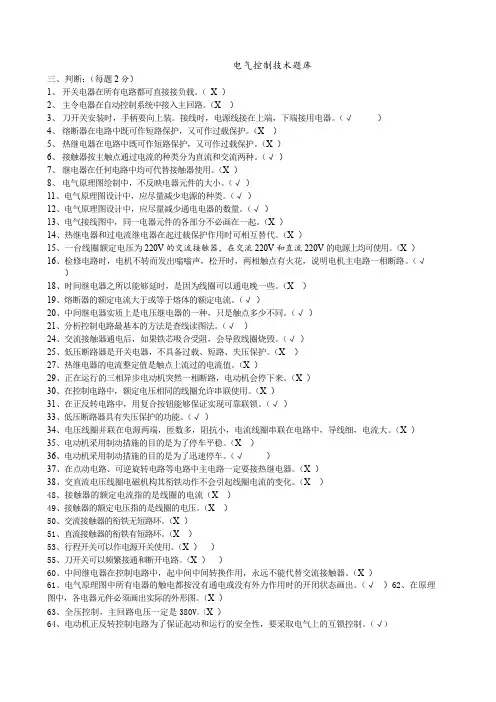

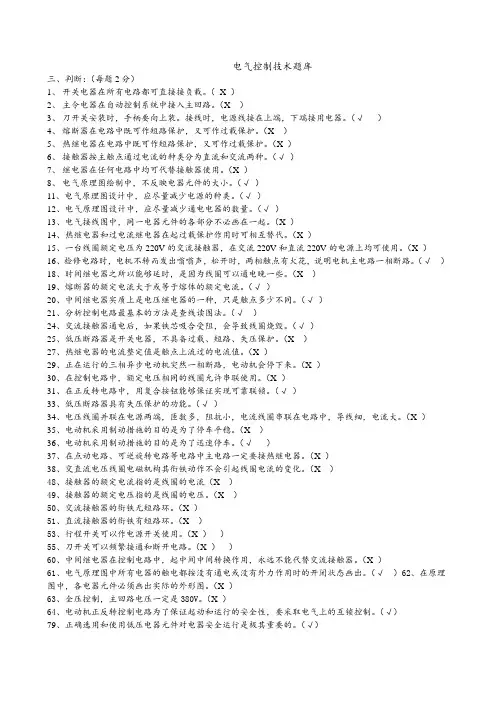

电气控制技术题库三、判断：（每题2分）1、开关电器在所有电路都可直接接负载。
（X ）2、主令电器在自动控制系统中接入主回路。
（X ）3、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√）4、熔断器在电路中既可作短路保护，又可作过载保护。
（X ）5、热继电器在电路中既可作短路保护，又可作过载保护。
（X ）6、接触器按主触点通过电流的种类分为直流和交流两种。
（√）7、继电器在任何电路中均可代替接触器使用。
（X ）8、电气原理图绘制中，不反映电器元件的大小。
（√）11、电气原理图设计中，应尽量减少电源的种类。
（√）12、电气原理图设计中，应尽量减少通电电器的数量。
（√）13、电气接线图中，同一电器元件的各部分不必画在一起。
（X ）14、热继电器和过电流继电器在起过载保护作用时可相互替代。
（X ）15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。
（X ）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。
（√）18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。
（X ）19、熔断器的额定电流大于或等于熔体的额定电流。
（√）20、中间继电器实质上是电压继电器的一种，只是触点多少不同。
（√）21、分析控制电路最基本的方法是查线读图法。
（√）24、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。
（√）25、低压断路器是开关电器，不具备过载、短路、失压保护。
（X ）27、热继电器的电流整定值是触点上流过的电流值。
（X ）29、正在运行的三相异步电动机突然一相断路，电动机会停下来。
（X ）30、在控制电路中，额定电压相同的线圈允许串联使用。
（X ）31、在正反转电路中，用复合按钮能够保证实现可靠联锁。
（√）33、低压断路器具有失压保护的功能。
（√）34、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。

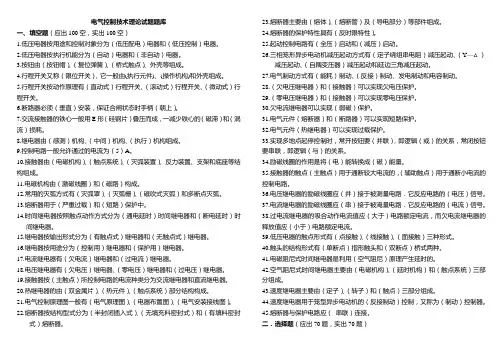

电气控制技术理论试题题库一、填空题（应出100空，实出100空）1.低压电器按用途和控制对象分为（低压配电）电器和（低压控制）电器。
2.低压电器按执行机能分为（自动）电器和（非自动）电器。
3.按钮由（按钮帽）、（复位弹簧）、（桥式触点）、外壳等组成。
4.行程开关又称（限位开关），它一般由(执行元件)、(操作机构)和外壳组成。
5.行程开关按动作原理有（直动式）行程开关、（滚动式）行程开关、（微动式）行程开关。
6.断路器必须（垂直）安装，保证合闸状态时手柄（朝上）。
7.交流接触器的铁心一般用E形（硅钢片）叠压而成，一减少铁心的（磁滞）和（涡流）损耗。
8.继电器由（感测）机构、（中间）机构、（执行）机构组成。
9.控制电路一般允许通过的电流为（5）A。
10.接触器由（电磁机构）、（触点系统）、（灭弧装置）、反力装置、支架和底座等结构组成。
11.电磁机构由（激磁线圈）和（磁路）构成。
12.常用的灭弧方式有（灭弧罩）、（灭弧栅）、（磁吹式灭弧）和多断点灭弧。
13.熔断器用于（严重过载）和（短路）保护中。
14.时间继电器按照触点动作方式分为（通电延时）时间继电器和（断电延时）时间继电器。
15.继电器按输出形式分为（有触点式）继电器和（无触点式）继电器。
16.继电器按用途分为（控制用）继电器和（保护用）继电器。
17.电流继电器有（欠电流）继电器和（过电流）继电器。
18.电压继电器有（欠电压）继电器、（零电压）继电器和（过电压）继电器。
19.接触器按（主触点）所控制电路的电流种类分为交流继电器和直流继电器。
20.热继电器的由（双金属片）、（热元件）、（触点系统）部分结构构成。
21.电气控制原理图一般有（电气原理图）、（电器布置图）、（电气安装接线图）。
22.熔断器按结构型式分为（半封闭插入式）、（无填充料密封式）和（有填料密封式）熔断器。
23.熔断器主要由（熔体）、（熔断管）及（导电部分）等部件组成。
24.熔断器的保护特性具有（反时限特性）。
电气控制技术题库三、判断：（每题2分）1、开关电器在所有电路都可直接接负载。
（X）2、主令电器在自动控制系统中接入主回路。
（X）3、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√）4、熔断器在电路中既可作短路保护，又可作过载保护。
（X）5、热继电器在电路中既可作短路保护，又可作过载保护。
（X）6、接触器按主触点通过电流的种类分为直流和交流两种。
（√）7、继电器在任何电路中均可代替接触器使用。
（X）8、电气原理图绘制中，不反映电器元件的大小。
（√）11、电气原理图设计中，应尽量减少电源的种类。
（√）12、电气原理图设计中，应尽量减少通电电器的数量。
（√）13、电气接线图中，同一电器元件的各部分不必画在一起。
（X）14、热继电器和过电流继电器在起过载保护作用时可相互替代。
（X）15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。
（X）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。
（√）18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。
（X）19、熔断器的额定电流大于或等于熔体的额定电流。
（√）20、中间继电器实质上是电压继电器的一种，只是触点多少不同。
（√）21、分析控制电路最基本的方法是查线读图法。
（√）24、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。
（√）25、低压断路器是开关电器，不具备过载、短路、失压保护。
（X）27、热继电器的电流整定值是触点上流过的电流值。
（X）29、正在运行的三相异步电动机突然一相断路，电动机会停下来。
（X）30、在控制电路中，额定电压相同的线圈允许串联使用。
（X）31、在正反转电路中，用复合按钮能够保证实现可靠联锁。
（√）33、低压断路器具有失压保护的功能。
（√）34、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。

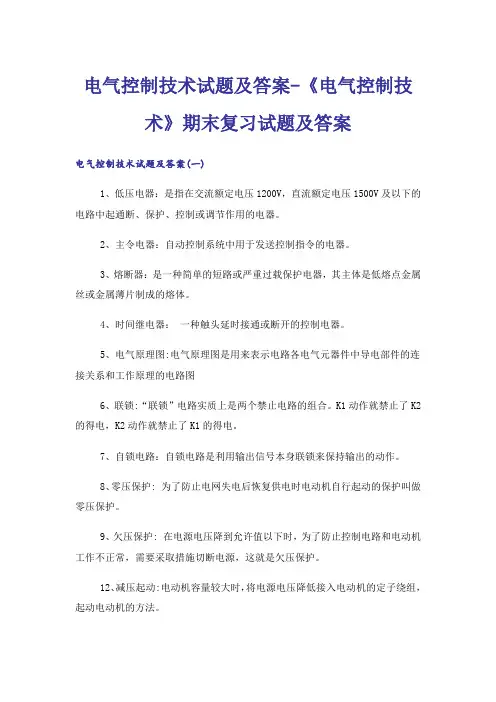

电气控制技术试题及答案-《电气控制技术》期末复习试题及答案电气控制技术试题及答案(一)1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器。
5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护: 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动:电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。
18、交流继电器：吸引线圈电流为交流的继电器。
21、触头:触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
22、电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
23、电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器26、点动电路:按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转;松开按钮，线圈断电释放，主触头断开，电动机断电停转，27、电气控制系统是由电气控制元器件按一定要求连接而成29、电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图30、电气安装接线图是电气原理图的具体实现形式，它是用规定的图形符号按电器元件的实际位置和实际接线来绘制的二、判断：(每题2分)1、开关电器在所有电路都可直接接负载。
电气控制考试试题及答案电气控制考试试题及答案一、填空题：(每空1分，共20分)1.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
2.电流继电器的线圈应联在电路中，绕组较，电压继电器的线圈应在电路中，绕组较。
3. 常用的低压电器是指工作电压在交流以下、直流以下的电器。
4.低压电器触点的接触形式有_______、_______和接触。
5.低压电器基本结构是、和。
6. 电磁机构中的'__________是静止不动的，只有_______是可动的。
7.自动空气开关又称开关，它是既能通断电路，又能进行、、、保护。
二、简答题(每小题5分、共10分)1、交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题?为什么?2、一台具有自动复位热继电器的接触器正转控制电路的电动机，在工作过和中突然停车，过一段时间后，在没有触动任何电器情况下，电路又可重新起动和正常工作了。
试分析其原因。
三、设计题(10分)有一台专机,由二台三相异步电动机拖动，要求M1先起动，经过20秒后M2自行起动，M2起动后M1自行停转。
四、实作题(60分)按图安装三相异步电动机星形—三角形降压起动控制线路1、设负载为3kW、额定电压380伏、工作转速1440转/分的三相笼型异步电动机。
根据考题及负载要求，选择电器元件。
2.按给定的电气原理图在规定的安装板上配线安装线路。
(1)按钮固定在安装木板上，按钮、电源、负载均应经接线端子排出入。
(2)主回路选用BLV—2.5mm2导线，控制回路选用BV—1.5mm2导线，按钮进出线选用BVR—1mm2导线。
(3)在安装板上进行板前配线，导线敷设要求平直、整齐、合理。
各接点必须牢固、板面整洁。
3.安装完毕，考生应主动向监考教师提出通电试车要求，经同意，由监考教师陪同进行通电。
通电试车时不得对线路作改动或对线路是否正确进行带电检查。

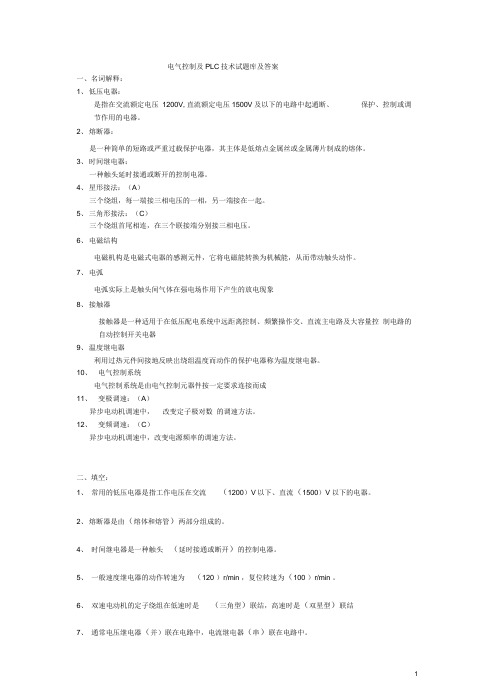

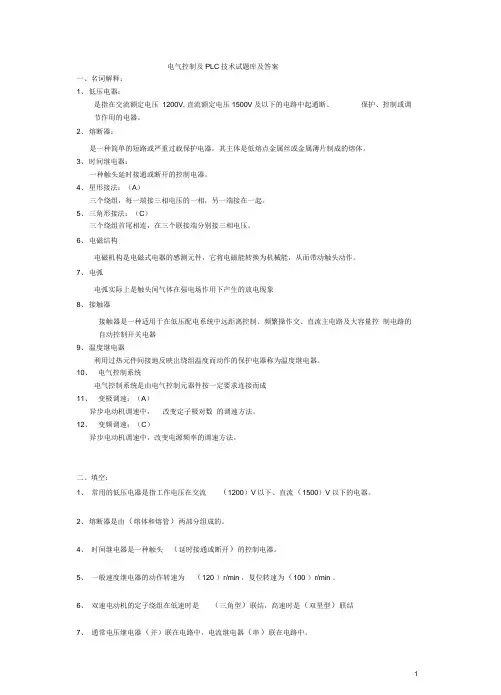

电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（B）自动控制系统中用于发送控制指令的电器。
3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（B）一种触头延时接通或断开的控制电器。
5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
20、电压：（A）电路两端的电位差21、触头触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
22、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
26、点动电路按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转，27、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成28、变极调速：（A）异步电动机调速中，改变定子极对数的调速方法。
29、电器元件位置图电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图30、电器元件接线图电气安装接线图是电气原理图的具体实现形式，它是用规定的图形符号按电器元件的实际位置和实际接线来绘制的31、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。
二、填空：（每题2分）1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。
(B) 1200、 15002、选择低压断路器时，额定电压或额定电流应( )电路正常工作时的电压和电流。
(C)不小于3、行程开关也称( )开关，可将( )信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
(B)限位 机械位移4、按钮常用于控制电路，( )色表示起动，( )色表示停止。
(B)绿 红5、熔断器是由( )两部分组成的。
(C)熔体 和 熔管6、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为( ) (A)I ≥（1.5~2.5）I Nmax +∑I N 。
7、交流接触器是一种用来( )接通或分断( )电路的自动控制电器。
(B)频繁 主8、交流接触器共有( )个触头，其中主触头为( )个，辅助触头为( )个。
(B) 14 6 89、时间继电器是一种触头( )的控制电器。
(C)延时接通 或 断开10、一般速度继电器的动作转速为( )r/min ，复位转速为( )r/min 。
(B)120 10011、三相异步电动机的能耗制动可以按( )原则和( )原则来控制。
(B)时间 速度12、反接制动时，当电机接近于( )时，应及时( )。
(A)零 断开电源防止反转13、双速电动机的定子绕组在低速时是( )联结，高速时是( )联结。
(B)三角形 双星形14、通常电压继电器( )联在电路中，电流继电器( )联在电路中。
(C) 并 串15、自锁电路是利用( )来保持输出动作，又称“自保持环节”。
(C)输出信号本身联锁16、在机床电气线路中异步电机常用的保护环节有( )、( )和（ ）。
(B)短路 、 过载 、 零压和欠压17、在电气原理图中基本的逻辑电路有：（ ）逻辑电路、（ ）逻辑电路和（ ）逻辑电路。
(C)18、电气原理图一般分为（ ）和（ ）两部分画出。
(B)主电路 和 辅助电路19、电气原理图设计的基本方法有（ ）、（ ）两种。
(B)经验设计 、 逻辑设计20、异步电动机的转速公式n=（ ）。
(B) n= )1(601s pf 21、交流接触器的结构由（ ） （ ）（ ）和其他部件组成。
(B) 电磁机构 、 触头系统 、 灭弧装置22、熔断器的类型有瓷插式、（ ）和（ ）三种。
(B)螺旋式密封管式23、电气控制系统图分为（）（）和（）三类。
(C)电气原理图、电器元件布置图电气安装接线图24、三相异步电动机常用的电气制动方法有（）和（）。
(B)能耗制动反接制动25、接触器的额定电压是指（）上的额定电压。
(C)主触头26、C650卧式车床的三台电机为（）电机、冷却泵电机和（）电机。
(B)主轴、快速移动27、Z3040摇臂钻床四台电机为（）电机、冷却泵电机、液压泵电机和（）电机。
(B)主轴、摇臂升降28、三相异步电动机常用的电气起动方法有（）和（）。
(B)全压起动减压起动29、改变三相异步电动机旋转方向的方法是（）。
(C)对调任意两相30、机械式行程开关常见的有（）和（）两种。
(A)按钮式滑轮式31、电动机电动势、电压平衡方程（）（Ａ）U1≈E1=4.44f1NKФm32、按钮通常用做（）或（）控制电路的开关。
（A）短时接通断开33、万能转换开关是（）的主令电器。
（C）多挡式控制多回路34、熔体为一次性使用元件，再次工作必须（）。
（C）更换新的熔体35、熔断器的类型应根据（）来选择。
（C）线路要求和安装条件36、接触器按（）通过电流的种类，分为直流、交流两种。
（C）主触头37、接触器的额定电压指（）的额定电压。
（C）主触头38、接触器的额定电流指（）的额定电流。
（C）主触头39、热继电器是利用（）来工作的电器。
（B）电流的热效应40、继电器是两态元件，它们只有（）两种状态。
（B）通和断41、只要将三相电源中的（）就可实现电动机反转。
（B）任意两相42、反接制动的优点是（）（B）制动迅速43、能耗制动的优点是（）（B）制动准确、平稳、能量消耗小44、直流电机正在运行时，磁场突然消失，其转速会（），甚至发生（）（A）迅速升高飞车45、电气控制线路是电气控制系统各种技术资料的( )文件。
（C）核心46、电气控制原理图的分析，是控制原理图分析的（）（C）中心内容47、电气原理图主要有（）等部分组成。
（A）主电路辅助电路48、分析控制电路的最基本方法是（）（B）查线读图法49 设计机床电气控制系统首先要满足机床的（）（B）主要性能50、电气原理图按通过电流的大小分为（）和（）电路主电路辅助电路51、主电路是（）电流通过的电路强52、辅助电路是（）电流通过的电路小53、主电路标号一般由（）和（）组成文字和数字54、直流电源用（）线画出水平55、原理图中的各电器元件只画出其（）部件导电56、原理图中的各电器触点按（）画出没有外力作用或未通电的原始状态57、原理图中线路连接点用（）标出黑点58、原理图中电器元件的数据和型号一般用（）写字体标注小59、电器元件布置图中，体积大的放在（）方下60、安装接线图的电器元件的图形应与电气原理图标注（）一致61、（）和（）统称电气的联琐控制自锁和互锁62、低压电器按操作方式分为（）和（）手动和自动63、电磁结构是电磁式电器的（）元件感测元件64、电磁线圈按电压种类分为（）和（）两种交流、直流65、电磁线圈按与电路连接方式分（）和（）连种串联并联66、触头的形式有（）三种点接触、线接触、面接触67、触头按原始状态分（）两种常开常闭68、触头按控制电路分（）两种主触头和辅助触头69、（）在接通和断开电路时有利于灭弧桥式触头70、动静触点间存在的电阻称（）接触电阻71、接触器主要用于自动控制（）交直流电动机、电热设备、电容器组72、接触器的触头有（）两种主触头和辅助触头73、接触器的额定通断能力是指主触头在规定条件下可靠（）的电流值接通和分断74、接触器的额定电压是指主触头（）的电压值正常工作75、线圈额定电压指线圈（）的电压线圈正常工作76、接触器允许操作频率是指在每小时内允许的（）频率。
最高操作次数77、真空接触器以（）为灭弧介质真空78、电磁式中间继电器实质上是一种电磁式（）继电器电压79、热继电器主要保护作用是电机（）保护过载80、熔断器主要作（）保护短路81、熔断器保护电路时与电路（）联串82、( )和（）串联组合成负荷开关刀开关和熔断器83、封闭式负荷开关，俗称（）铁壳开关84、开启式负荷开关俗称（）胶盖瓷底刀开关85、刀开关的额定电压应（）线路电压大于或等于86、刀开关的额定电流应（）线路的额定电流大于或等于87、低压断路器的操纵结构是实现断路器（）的结构。
闭合、断开88、低压断路器的额定电压是它在电路中长期工作的（）电压。
允许电压值89、低压断路器的额定电流指脱扣器的（）脱扣器的额定电流90、通常漏电保护器与低压断路器组合构成（）漏电断路器91、变极对数调速一般仅用于（）笼型异步电动机92、摇臂钻床具有两套（）控制系统液压93、电磁离合器又称（）电磁联轴节94、摩擦片式电磁离合器按摩擦片的数量可分为（）两种单片式和多片式95、XA6132卧式万能铣床有（）台电机三台96、Z3040型摇臂钻床有（）电机四台97、车床的冷却泵电机采用（）控制电路起动、自锁、停止98、辅助线路包括（）等电路控制回路、照明回路、信号回路、保护回路99、断相保护又称（）保护缺相保护100、直流电机弱磁保护是在电机励磁回路入（）线圈欠电流继电器101.按动作信号的不同继电器可分为、、、、等。
