2018届九年级数学上册 第五章投影与视图第2节视图第3课时教案 北师大版

第2课时直棱柱的三视图的画法【知识与技能】使学生想象直三棱柱和直四棱柱的三种视图，经历由直三棱柱和直四棱柱到其三种视图的转化过程.【过程与方法】使学生想象直三棱柱和直四棱柱的三种视图，经历由直三棱柱和直四棱柱到其三种视图的转化过程.【情感态度】在教学过程中培养学生的动手操作能力和合作交流意识.【教学重点】能绘制直棱柱的三视图.【教学难点】引导学生发现同一个几何体三种视图之间的关系.一、情境导入,初步认识画出下列几何体的三种视图.【教学说明】先让学生自己独立尝试画图，同时每组两名学生在黑板上画图，教师点评.引出三视图的概念.二、思考探究，获取新知你能画出一个长方体的三视图吗？观察：主视图与物体的长和高有什么关系？与宽呢？俯视图与物体的长和宽有什么关系？与高呢？左视图与物体的高和宽有什么关系？与长呢？【归纳结论】在物体的三视图中，主视图可反映出物体的长和高，俯视图可反映出物体的长和宽，左视图可反映出物体的高和宽.【教学说明】通过学生独立观察思考，小组合作，寻找物体的三视图的长和高与物体自身的长、宽、高之间的内在关系.三、运用新知，深化理解1.下列物体是由四个小正方形搭成的，请画出它的主视图，左视图和俯视图.解答：2.如图为一个槽形工件，它是长方体中间切去了一个小的三角块，工人师傅要得到它的平面图形，请你画出它的三视图.解答：【教学说明】让学生经历这一环节对三视图的特点有了全面的认识，使学生经历由圆柱、圆锥和球三种视图的转化过程，发展学生的空间观念.四、师生互动，课堂小结从基本的几何体、组合几何体三视图的画图和探究三种视图之间的关系等方面对本节内容展开教学，进而突破难点.1.布置作业：教材“”中第1题.2.完成练习册中相应练习.本节课让学生主体参与，探索新知，充分体现了以学生为主体的新理念.让学生感受到数学和生活的联系，感受到数学确实就在我们的身边.。

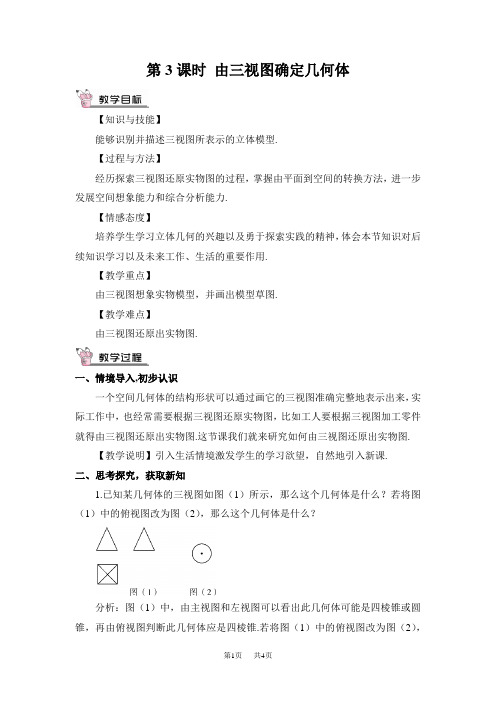

第3课时由三视图确定几何体【知识与技能】能够识别并描述三视图所表示的立体模型.【过程与方法】经历探索三视图还原实物图的过程，掌握由平面到空间的转换方法，进一步发展空间想象能力和综合分析能力.【情感态度】培养学生学习立体几何的兴趣以及勇于探索实践的精神，体会本节知识对后续知识学习以及未来工作、生活的重要作用.【教学重点】由三视图想象实物模型，并画出模型草图.【教学难点】由三视图还原出实物图.一、情境导入,初步认识一个空间几何体的结构形状可以通过画它的三视图准确完整地表示出来，实际工作中，也经常需要根据三视图还原实物图，比如工人要根据三视图加工零件就得由三视图还原出实物图.这节课我们就来研究如何由三视图还原出实物图.【教学说明】引入生活情境激发学生的学习欲望，自然地引入新课.二、思考探究，获取新知1.已知某几何体的三视图如图（1）所示，那么这个几何体是什么？若将图（1）中的俯视图改为图（2），那么这个几何体是什么？分析：图（1）中，由主视图和左视图可以看出此几何体可能是四棱锥或圆锥，再由俯视图判断此几何体应是四棱锥.若将图（1）中的俯视图改为图（2），则此几何体是圆锥.【教学说明】从本题可以看出，要确定一个立体图形，必须具备主视图、左视图、俯视图三个视图；反之，给出三视图就能唯一确定一个空间图形.2.根据三视图，描述立体图形的形状，并画出几何体的草图.提示：上图是圆台的三视图，草图略.【教学说明】根据三视图还原实物原型时，必须将各视图综合起来看，弄清三个视图之间的对应关系.三、运用新知，深化理解1.下面是一些立体图形的三视图，请在括号内填上立体图形的名称.答案：圆柱正三棱锥2.下列图形都是几何体的平面展开图，你能说出这些几何体的名称吗？答案：圆锥圆柱正方体三棱柱3.若干桶方便面摆放在桌子上，如图是它的三视图，则这一堆方便面共有(B)A.5桶B.6桶C.9桶D.12桶4.下面是一个几何体的三视图，则这个几何体的形状是（B）A.圆柱B.圆锥C.圆台D.三棱柱5.已知几何体的主视图和俯视图如图所示.（1）画出该几何体的左视图；（2）该几何体是几面体？它有多少条棱？多少个顶点？（3）该几何体的表面有哪些你熟悉的平面图形？答案：（1）略（2）六面体，12条，8个（3）正方形，等腰梯形6.一个由几个相同的小立方体搭成的几何体的俯视图如图所示，方格里的数字表示该位置的小立方体的个数，请你画出这个几何体的主视图和左视图.提示：可摆实物进行分析.答案：略.7.由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，求x，y的值.答案：x=1或x=2，y=3.8.由几个小立方体叠成的几何体的主视图和左视图如图，求组成几何体的小立方体个数的最大值与最小值.提示：可摆实物进行分析.答案：12个，7个【教学说明】巩固提高.有些题目可以摆实物进行分析.四、师生互动，课堂小结1.通过本节课的学习你还有哪些疑惑？请与同伴交流.2.总结要点：（1）要确定物体的空间形状，三个视图缺一不可.（2）根据三视图还原实物原型时，必须将各视图综合起来看，弄清三个视图之间的对应关系.（3）要学会由三视图还原成实物图，必须熟悉基本几何体的三视图，在此基础上对具体问题多思考、多想象、多探索.（4）画实物模型时只需画出草图即可，但要在练习中注意体会和总结画法，以便更好的表现出立体图的结构形状.1.布置作业：教材“习题5.5”中第2题.2.完成练习册中相应练习.通过本节的学习,不仅为后续学习直观图奠定基础,同时有利于培养学生空间想象能力、几何直观能力，有利于培养学生学习立体几何的兴趣.。

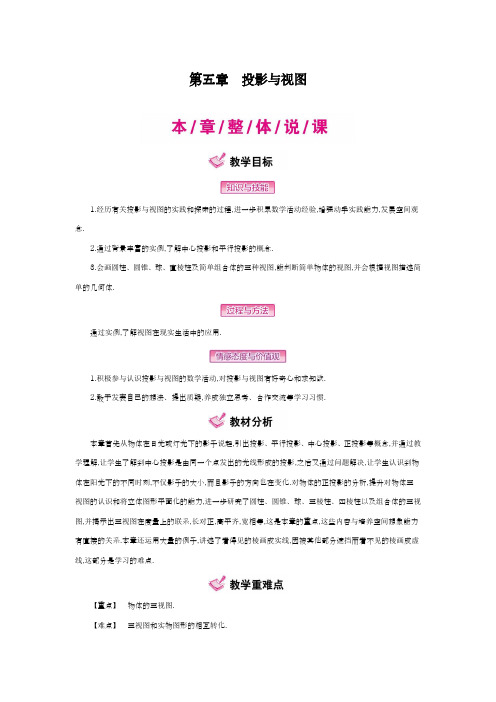

第五章投影与视图1.经历有关投影与视图的实践和探索的过程,进一步积累数学活动经验,增强动手实践能力,发展空间观念.2.通过背景丰富的实例,了解中心投影和平行投影的概念.3.会画圆柱、圆锥、球、直棱柱及简单组合体的三种视图,能判断简单物体的视图,并会根据视图描述简单的几何体.通过实例,了解视图在现实生活中的应用.1.积极参与认识投影与视图的数学活动,对投影与视图有好奇心和求知欲.2.敢于发表自己的想法、提出质疑,养成独立思考、合作交流等学习习惯.本章首先从物体在日光或灯光下的影子说起,引出投影、平行投影、中心投影、正投影等概念,并通过教学理解,让学生了解到中心投影是由同一个点发出的光线形成的投影,之后又通过问题解决,让学生认识到物体在阳光下的不同时刻,不仅影子的大小,而且影子的方向也在变化.对物体的正投影的分析,提升对物体三视图的认识和将立体图形平面化的能力,进一步研究了圆柱、圆锥、球、三棱柱、四棱柱以及组合体的三视图,并揭示出三视图在度量上的联系,长对正,高平齐,宽相等,这是本章的重点,这些内容与培养空间想象能力有直接的关系.本章还运用大量的例子,讲述了看得见的棱画成实线,因被其他部分遮挡而看不见的棱画成虚线,这部分是学习的难点.【重点】物体的三视图.【难点】三视图和实物图形的相互转化.1.根据本章内容的特点,在教学过程中采取多种多样的实践活动,在活动中促进学生对有关内容的理解,增强学生合作交流的意识和能力,同时进一步发展学生的空间观念.2.在太阳光和影子的教学中,让学生尽可能体会物体在阳光下形成的不同影子,并借助具体操作,观察影子在不同时刻的方向和大小等特征的变化.3.在视图部分的教学中,要注意引导学生对实物进行合理的抽象和想象,生活中的物体形状各异,但它们并不是标准的几何体,因而画实物的视图时,必须对实物进行合理的想象,抽象出相应的几何体.4.在画直三棱柱、直四棱柱时,要引导学生分析各个面间的位置关系,从而确定棱的位置关系,并区分视图中的实线与虚线.1 投影2课时2 视图3课时1 投影认识投影的两种基本形式.通过生活情境体验两种不同的投影.体验用投影知识解决问题的乐趣.【重点】认识中心投影和平行投影.【难点】用投影知识解决简单的生活问题.第课时了解投影及中心投影的含义.1.通过皮影和手影,使学生体会中心投影在现实生活中的广泛应用,从而建立学生对中心投影的几何直观认识.2.通过观察、想象,能根据灯光来辨别物体的影子,从而掌握中心投影条件下物体与其投影之间的相互转化.运用中心投影这一概念解决实际问题的过程中,认识中心投影应用广泛的特点,体会中心投影的价值,并在学习过程中感受成功的喜悦.【重点】利用中心投影解决实际问题.【难点】利用中心投影解决实际问题.【教师准备】生活中与投影有关的几张情境图片.演示用的手电筒、铁架台、小木棒、纸片(三角形与矩形两种)等用具.【学生准备】划分好合作交流小组.导入一:下面是两棵小树在同一时刻的影子,请在图中画出形成影子的光线.导入二:在日常生活中,我们可以看到各种各样的影子,比如,当太阳光照射在窗框、长椅等物体上时,会在墙或地面上留下影子;而皮影和手影都是在灯光照射下形成的影子,如图所示.一、认识中心投影【教师活动】下面请同学们以小组为单位,做如下的实践活动,并回答问题.(1)将事先准备好的手电筒固定在铁架台上,打开手电筒,改变小木棒、纸片的摆放位置和方向,它们的影子分别发生了怎样的变化?(2)分别固定小木棒和纸片,改变手电筒的摆放位置和方向,它们的影子分别发生了怎样的变化?(3)小木棒影子的长度与小木棒的长度相同吗?(4)三角形纸片影子的大小与原来的大小相同吗?形状相同吗?三角形纸片的影子可能是一条线段吗?(5)矩形纸片影子的大小与原来的大小相同吗?形状相同吗?矩形纸片的影子可能是一条线段吗?可能是平行四边形吗?【学生活动】学生以小组为单位,完成上面的实践活动,并回答上述问题.【教师总结】(1)物体在光线的照射下,会在地面或其他平面上留下它的影子,这就是投影现象.影子所在的平面称为投影面.(2)探照灯、手电筒、路灯和台灯的照射光线可以看成是从一点发出的,物体经这样的光线照射所形成的投影称为中心投影.[设计意图] 通过小组活动,使学生体会在点光源下物体影子的变化情况.二、例题讲解[过渡语] 刚才我们通过实践,总结出灯光的光线可以看成是从一点发出的,由此可知,在同一灯光下物体的影子与物体上对应点的连线肯定过灯泡所在的位置.现在同学们比一比谁理解得更透彻吧!确定下面图中路灯灯泡所在的位置.〔解析〕在灯光下,有两个高度不同的物体所形成的影子,路灯的位置就在影子的顶端和物体顶端的连线上,很显然,一条这样的连线是无法确定灯光的具体位置的.同样的道理,另外一个物体影子的顶端和物体顶端的连线,与前面连线的交点,就是图中路灯灯泡所在的位置.解:如图所示,过一根木杆的顶端及其影子的顶端画一条直线,再过另一根木杆的顶端及其影子的顶端画一条直线,两直线相交于点O,点O就是路灯灯泡所在的位置.[知识拓展] (1)生活中能形成中心投影的点光源主要有探照灯、手电筒、路灯、台灯、投影仪、放映机等.(2)中心投影的光线相交于同一点,这一点就是光源.中心投影的性质:物体上的点和影子的对应点的连线交于一点(光源).如图所示,A'B'是AB的影子,点A的影子是点A',点B的影子是点B',则光源在光线AA'上,光源也在光线BB'上,所以光线AA',BB'相交于光源点O处.从一点出发的光线所形成的投影称为中心投影.1.下列说法是关于中心投影的有 ( )①人在路灯下形成的影子;②投影仪出示的教材图片;③小明在台灯下学习的身影;④舞台上表演的皮影戏.A.①②③④B.②③④C.①③④D.①②④解析:根据中心投影的定义可知①②③④都正确.故选A.2.若小明拿一个等边三角形的木框在灯下玩,则该木框在地面上形成的投影不可能是( )解析:由中心投影的性质可知所形成的投影不可能是一点.故选B.第1课时1.认识中心投影2.例题讲解一、教材作业【必做题】教材第127页随堂练习.【选做题】教材第128页习题5.1的2题.二、课后作业【基础巩固】1.经过下列光源照射所形成的投影不是中心投影的是 ( )A.探照灯B.太阳C.手电筒D.路灯2.已知小明比小强高,那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明的影子与小强的影子一样长D.无法判断谁的影子长3.一个人晚上迎着路灯走时,他的影长的变化为( )A.由长变短B.由短变长C.保持不变D.不能确定【能力提升】4.某时刻两根木棒在同一平面内的影子如下图所示,此时第三根木棒的影子表示正确的是( )5.如下图所示,已知李明的身高为1.8 m,他在路灯下的影长为2 m,李明距路灯杆底部3 m,则路灯灯泡距地面的高度为m.【拓展探究】6.如右图所示,在一间黑屋子里用一盏白炽灯照一个球.(1)球在地面上的投影是什么形状?(2)当把白炽灯向上远移时,投影的大小会怎样变化?7.某学习小组学习了利用物体的影子测量物体的高之后,发现了建筑物AB被某灯塔上的两个位置不同的灯光照射的影子BC和BD,这个学习小组测得两个影长的差DC=10米,并且测得光线AD与地面所成的角为30°,光线AC与地面所成的角为45°(如图所示),求建筑物AB的高.【答案与解析】1.B2.D(解析:路灯光线的投影是中心投影,在灯光下,直立物体的影子与物体的高度不成正比例.)3.A4.D(解析:先画出形成这两个影子的光线,得到它们交于一点,从而判断出这是中心投影,过交点与第三根木棒的顶端画直线,并交平面于一点,该点为第三根木棒的影子的顶端,与木棒的底端连接,就得到第三根木棒的影子.比较A,B,C,D四个选项,得出D正确.)5.4.5(解析:根据题意,利用三角形相似求解.)6.解:(1)投影是圆形. (2)投影会变小.7.解:设建筑物AB的高为x米,则BC=x米,DB=(x+10)米,AD=2x米,∴x2+(x+10)2=4x2,得x=53+5或x=5-53(舍去),则建筑物AB的高为(53+5)米.灯光与影子在日常生活中有着非常广泛的应用,而本节课是学生在学习过程中第一次体会投影和中心投影这一概念,本节课的目的在于让学生在简单的实践活动基础上,将“灯光与影子”“投影”“中心投影”这些抽象的概念联系起来,从而激发学生的学习兴趣.现代生活中,电灯无疑已成为了人类生活中必不可少的设施.无论是在家里、在学校,还是在马路上,每当夜幕降临,一盏盏灯总会给人们带来光亮.由于电灯就存在于学生的身边,所以学生比较容易掌握本节课的内容.因此在处理相关内容的时候,可以再简单些.学生在解决实际问题时,应该留给学生更多的探索合作时间,这样可以调动学生主动学习的热情.随堂练习(教材第127页)2.解:(1)如图所示,点A就是路灯灯泡所在的位置.(2)线段BC就是婷婷的影长.习题5.1(教材第128页)1.解:(1)如图所示,点O为灯泡所在的位置. (2)如图所示,AB为表示小赵身高的线段.2.解:他到灯杆的距离越近,影子的长度就越短,他到灯杆的距离越远,影子的长度就越长.3.解:如图所示,路灯杆AB,在灯光下,一人在点D处测得自己的影长DF=a,沿BD方向到达点F处再测得自己的影长FG=b,若此人的身高为c,可得路灯灯泡的高度为bcb-a .原理如下:由题意可知CD∥AB,∴CDAB=DF BF .∵EF∥AB,∴EFAB=FGBG.∵CD=EF,∴DFBF=FGBG,即aBF=bBF+b,解得BF=abb-a.∴cAB=aabb-a,解得AB=bcb-a.一天晚上,李明和张龙利用灯光下的影子来测量一路灯D的高度,如图所示,当李明走到点A处时,张龙测得李明直立时身高AM与其影子长AE正好相等,接着李明沿AC方向继续向前走,走到点B 处时,测得李明直立时身高BN的影子恰好是线段AB,并测得AB=1.25 m.已知李明直立时身高为1.75 m,求路灯的高CD.(结果精确到0.1 m)解:设路灯的高CD为x m.∵AM⊥EC,CD⊥EC,BN⊥EC,EA=MA,∴MA∥CD,BN∥CD,∴EC=CD=x m,ΔABN∽ΔACD,∴BNCD =ABAC,即1.75x =1.25x-1.75,解得x=6.125≈6.1.∴路灯的高CD约为6.1 m.第课时经历太阳光下投影的探索过程,了解平行投影、正投影的含义.1.通过观察、想象,了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的这一过程,进一步发展学生的空间观念.2.通过综合应用中心投影、平行投影解决实际问题的过程,增强学生的应用意识,提高学生的实践能力.在运用平行投影这一概念解决实际问题的过程中,鼓励学生敢于发表自己的想法,通过积极参与数学活动,进一步增强学生对数学的学习兴趣.【重点】利用平行投影解决实际问题.【难点】利用平行投影解决实际问题.【教师准备】教材情境和例题图片.【学生准备】小木棒若干根,三角形纸片一张、矩形纸片一张.导入一:下面是两棵小树在某时刻的影子,请在图中画出形成树影的光线.它们是太阳的光线?还是灯光的光线?导入二:下图的影子是在太阳光下形成的?还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示),并与同伴交流这样做的理由.一、平行投影和正投影【教师活动】物体在太阳光下形成的影子与灯光下形成的影子有什么不同呢?取若干根小木棒及三角形、矩形纸片,观察它们在太阳光下的影子,请同学们按要求完成实践活动:(1)固定投影面,改变小木棒、纸片的摆放位置和方向,观察物体的影子发生的变化;(2)分别固定小木棒和纸片,改变投影面摆放的位置和方向,观察物体的影子发生的变化.问题(1)小木棒影子的长度与小木棒的长度相同吗?(2)三角形纸片影子的大小与原来的大小相同吗?形状相同吗?它的影子可能是一条线段吗?(3)矩形纸片影子的大小与原来的大小相同吗?形状相同吗?它的影子可能是一条线段吗?可能是平行四边形吗?【学生活动】学生们以小组为单位,完成上面的实践活动.【教师总结】太阳光线可以看成平行光线,平行光线形成的投影称为平行投影.平行光线与投影面垂直的投影称为正投影.[设计意图] 通过具体操作,使学生体会在平行光线下物体影子的变化情况.【教师活动】下列三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的.在三个不同时刻,同一棵树的影子长度不同,请将它们按拍摄的先后顺序进行排列,并说明你的理由.【学生活动】学生先自己判断,再小组讨论.【教师活动】在同一时刻,大树和小树的影子与它们的高度之间有什么关系?与同伴进行交流.【学生活动】学生们在小组中讨论得出结论:大树高度与其影子长之比等于小树高度与其影子长之比.[设计意图] 让学生在小组合作探究中总结出规律,培养学生的合作意识和归纳整理的能力.二、例题讲解墙边有甲、乙两根木杆,已知乙木杆的高度为1.5 m.(1)某一时刻甲木杆在阳光下的影子如图①所示,你能画出此时乙木杆的影子吗?(2)在图①中,当乙木杆移动到什么位置时其影子刚好不落在墙上?(3)在(2)的情形下,如果测得甲、乙木杆的影子长分别为1.24 m和1 m,那么你能求出甲木杆的高度吗?〔解析〕这里首先要明确投影的性质是平行投影,然后利用图形相似的知识进行解答.解:(1)如图②所示,连接DD',过点E作DD'的平行线,交地面于点E'.BE'就是乙木杆的影子.(2)如图③所示,平移由乙木杆、乙木杆的影子和太阳光线所构成的图形(ΔBEE'),直到乙木杆影子的顶端E'抵达墙根为止.(3)因为ΔADD'∽ΔBEE',所以ADBE =AD'BE',即AD1.5=1.241.所以甲木杆的高度为AD=1.5×1.241=1.86(m).[知识拓展] (1)在太阳光下,物体影子的长短变化规律:从早晨到正午,影子逐渐变短;从正午到黄昏,影子逐渐变长.(2)平行投影的性质:在平行光线下,物体上的点和影子上的对应点的连线互相平行.如图所示的AB的平行投影,其影子为AB',影子上点B',C'分别是物体上B,C的对应点,所以光线的传播方向为B→B',C→C'.因为光线为平行光线,所以BB'∥CC'.1.投影及平行投影:物体在光线的照射下,会在投影面上留下它的影子,这就是投影现象.物体在平行光的照射下所形成的投影称为平行投影.2.平行投影的规律:(1)物体在平行光线下形成的影子随着物体与投影面的位置的改变而改变.(2)物体上平行线条的投影互相平行或在同一直线上.(3)在不同时刻,同一物体影子的方向和大小都是不同的.就北半球而言,从早到晚影子的指向是:西→西北→北→东北→东,其长度的变化为:长→短→长.(4)在同一时刻,不同物体的高度与其影长之比相等.1.如图所示的是几位同学画出的两根并立的木杆某一时刻在太阳光线下的影子,认真结合平行投影的特征辨别,其中有误的是( )A.①②B.①④C.①③D.②④解析:①中影子不平行,④中短杆的影长比长杆的长,故①④有误.故选B.2.小亮的身高是1.7 m,他的影长是2 m,同一时刻学校旗杆的影长是10 m,则旗杆的高是.解析:设旗杆的高为x m,则有1.72=x10,解得x=8.5.故填8.5 m.3.如图所示的是我国北方某地一棵树在一天中的不同时刻影子的变化情况,仔细观察后回答下列问题.(1)说出这五张图片所对应时间的先后顺序;(2)根据生活经验,谈谈由早到晚该地物体影子的长短变化规律.解:(1)对应时间先后顺序分别是(b)(d)(a)(c)(e).(2)上午太阳光照射物体产生的影子较长,后逐渐变短,到中午最短,到下午又逐渐变长.第2课时1.平行投影和正投影2.例题讲解一、教材作业【必做题】教材第132页随堂练习.【选做题】教材第133页习题5.2的2题.二、课后作业【基础巩固】1.下列图形中,能表示两棵小树在同一时刻阳光下的影子的是( )2.某天同一时刻的太阳光下,甲同学测得2 m长的测竿在地面上的影长为1.6 m,乙同学测得一棵大树在地面上的影长为19.2 m,则大树的高为( )A.20 mB.24 mC.26 mD.30 m3.在某天同一时刻的阳光下小明的影子比小强的影子长,则可以说明( )A.小明比小强高B.小明比小强矮C.小明和小强一样高D.无法判断谁高4.(2013·南宁中考)小乐用一块长方形硬纸板在阳光下做投影试验,通过观察,发现这块长方形硬纸板在平整的地面上不可能出现的投影是( )A.三角形B.线段C.矩形D.平行四边形【能力提升】5.“玫瑰花园”小区有两栋坐北向南的8层楼房,两栋楼房在南北方向线上,且它们之间的距离是5米,平均每层3.5米.当太阳光线与地面成60°角时,张老师住在北边一栋的7楼,此时他能否在自家的阳台上晒太阳?6.如图所示,AB和DE是直立在地面上的两根立柱.AB=5 m.某一时刻AB在阳光下的投影BC=3 m.(1)请你在图中画出此时DE在阳光下的投影;(2)在测量AB的投影时,同时测量出DE在阳光下的投影长为6 m,求DE的长.【拓展探究】7.如图所示,有两根木杆,甲杆长80 cm,乙杆长60 cm.某一时刻,甲、乙两杆均垂直于地面,甲杆的影长是40 cm,乙杆在墙面上的影长是10 cm,乙杆的底端D离墙脚的距离是多少?【答案与解析】1.A(解析:由平行投影的定义及性质可知A正确.)2.B3.A(解析:由平行投影的性质可知小明比小强高.)4.A5.解:能.如右图所示,AB为第一栋楼,CD为张老师所住的楼,AF为太阳光线,根据题意并结合图形可知:FDAB =DEBE.∵AB=3.5×8=28(米),DE=33FD,且BE=BD+DE=5+33FD,∴FD=28×33FD5+33FD,得FD=28-53≈19.3(米).∵张老师住7楼,3.5×6=21(米)>19.3(米),∴张老师能在自家的阳台上晒太阳.6.解:(1)连接AC,过点D作DF∥AC,交直线BC的延长线于F,线段EF即为DE的投影. (2)∵AC∥DF,∴∠ACB=∠DFE.∵∠ABC=∠DEF=90°,∴ΔABC∽ΔDEF,∴ABDE =BCEF,∵EF=6 m,AB=5 m,BC=3m,∴DE=10 m.7.解:设乙杆的底端D离墙脚的距离为x cm,由题意知8040=60-10x,解得x=25.故乙杆的底端D离墙脚的距离为25 cm.本课是在学生学习了投影和中心投影这两个概念后,再一次给出了平行投影和正投影的概念.本课时的目的在于让学生通过众多实例进一步学习物体在太阳光下所形成的影子的大小、形状、方向等几何知识.由于太阳光与影子是日常生活中的常见现象,学生在其他课程的学习中已经积累了物体在太阳光下形成的影子的有关知识.因此在这一点上比较成功.和上一个课时相比,本课时的内容难度要大一些,仅仅依靠学生的想象力,还无法解决全部问题,因此教师应利用课堂时间组织学生动手实践,去体会太阳光与影子之间的关系.这一点在教学中体现的不够充分.准备一个小立方体,让学生体验在两种投影下的不同形状,这样可以加深学生对不同投影概念的认识,并能够比较概念之间的区别.随堂练习(教材第132页)解:如图所示,甲、乙两根木杆的影子长度之比为3∶2.习题5.2(教材第132页)1.解:图(1),下午影子的长度随时间的推移越来越长,因为图(1)中的影子比图(2)中的影子长,且秦老师先参加女子200 m比赛,然后又参加女子400 m比赛,所以图(1)是参加400 m比赛的照片.2.解:教材中的图(2)可能是在太阳光下形成的影子,如图①所示,也可能是在这盏路灯下形成的影子,如图②所示.教材中的图(3)是在太阳光下形成的,如图③所示.3.提示:本题答案不唯一,不同的小组、不同的测量时间,结果会不同,但是我们可以发现相同时刻物高与影长成正比.4.解:通过动手操作,可知立方块的影子可能是四边形或六边形.很早以前,人们发现房屋、树木等物体在太阳光照射下会投出影子,这些影子的变化有一定的规律.于是便在平地上直立一根竿子或石柱来观察影子的变化,这根立竿或立柱就叫做“表”;用一把尺子测量表影的长度和方向,则可知道时辰.后来,发现正午时的表影总是投向正北方向,就把石板制成的尺子平铺在地面上,与立表垂直,尺子的一头连着表基,另一头则伸向正北方向,这把用石板制成的尺子叫做“圭”.正午时表影投在石板上,古人就能直接读出表影的长度值.经过长期观测,古人不仅了解到一天中表影在正午最短,而且得出一年内夏至日的正午烈日高照,表影最短,冬至日的正午,煦阳斜射,表影则最长.于是,古人就以正午时的表影长度来确定节气和一年的长度.譬如,连续两次测得表影的最长值,这两次最长值相隔的天数,就是一年的时间长度,难怪我国古人早就知道一年等于365天多的数值.在现存的河南登封观星台上,40尺的高台和128尺长的量天尺就是一个巨大的圭表.2 视图1.会从投影的角度理解视图的概念,能说出基本几何体的三视图的形状,会画三棱柱、四棱柱的三视图.2.能根据几何体的俯视图画出其主视图和左视图.1.经历探索简单几何体及棱柱的三视图的过程,培养学生的空间想象能力及画图能力.2.经历由几何体的俯视图探索主视图和左视图的过程,进一步发展学生的推理能力和空间感.让学生在课堂活动中通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.【重点】从投影的角度加深对三视图的理解,会画简单几何体的三视图,会画三棱柱、四棱柱的三视图,能进行几何体和三视图之间的相互转化.【难点】画直棱柱的三种视图要明确图中实线和虚线的区别.能根据几何体的俯视图想象其形状和大小并画出主视图和左视图.第课时了解视图及主视图、左视图、俯视图的概念.通过观察、交流、讨论等方式领会视图及三视图的含义.积累数学活动经验,增强动手实践能力,发展空间观念.【重点】视图和三视图的概念.【难点】三种视图之间的区别.【教师准备】教学用的投影图片.【学生准备】复习以往学过的简单的观察物体的知识.导入一:如图所示,假设有一束平行光线从正面投射到图中的物体上,你能想象出它在这束平行光线下的正投影吗?把你想象的正投影画出来,并与同伴交流.。

第五章投影与视图5.1投影第1课时投影的概念与中心投影课题中心投影课型新授课教学目标1．经历实践、探索的过程，了解中心投影的含义，体会灯光下物体的影子在生活中的应用。

2．通过观察、想像，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化。

3．体会灯光投影在生活中的实际价值。

教学重点了解中心投影的含义。

教学难点在中心投影条件下物体与其投影之间相互转化的理解。

教学方法观察实践法教学后记教学内容及过程备注一、创设情境、操作感知皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲，表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐。

学生在灯光下做不同的手势，观察映射到屏幕上的表象。

学生小组合作，实验感悟。

概念：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面.做一做取一些长短不等的小棒和三角形、矩形纸片，用手电筒（或台灯）去照射这些小棒和纸片。

提问：（1）固定手电筒（或台灯），改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？（2）固定小棒和纸片，改变手电筒（或台灯）的摆放位置和方向，它们的影子发生了什么变化？学生小组合作，实验感悟。

概念：手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线所形成的投影称为中心投影。

二、范例学习、理解领会例1确定图5-1中路灯灯泡所在的位置。

学生观察屏幕，动手实验，找出灯泡的位置。

三、联系生活、丰富联想议一议图5-3,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?如果不一定,那么什么情况下他们的影子一样长?请实际试一试,并与同伴交流.继续探索：(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?学生交流、画图。

四、随堂练习课本随堂练习1、2五、课堂总结本节课让同学们通过实践、观察、探索。

了解中心投影的含义，学会进行中心投影条件下的物体与其投影之间的相互转化。

第五章投影与视图1投影第1课时灯光与影子1．了解投影和中心投影的概念，体会灯光下物体的影子在生活中的运用．2．能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．重点了解中心投影的概念．难点利用中心投影解决问题．一、情境导入教师：在日常生活中，我们可以看到各种各样的影子．比如，太阳光照射在窗框、长椅等物体上时，会在墙壁或地面上留下影子；而皮影和手影都是在灯光照射下形成的影子．要求学生在灯光下做不同的手势，观察映射到屏幕上的表象．引导学生得出：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面．二、探究新知1．学生活动：取一些长短不等的小棒和三角形、矩形纸片，用手电筒(或台灯)等去照射这些小棒和纸片，观察它们的影子．引导学生思考：(1)固定手电筒(或台灯)，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？(2)固定小棒和纸片，改变手电筒(或台灯)的摆放位置和方向，它们的影子发生了什么变化？学生小组合作交流后给出答案，教师点评，引导学生得出：从一个点(点光源)发出的光线所形成的投影称为中心投影．教师进一步讲解中心投影的性质：(1)光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据同一灯光下两个不同物体及它们的影子，可以确定灯(点光源)所在的位置；(2)若物体相对于光源的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分居在物体的两侧．2．课件出示：(1)下列现象属于中心投影的有()①小孔成像；②皮影戏；③手影；④放电影．A．1个B．2个C．3个D．4个(2)小华自制了一个简易的幻灯机，其工作情况如图所示，幻灯片与屏幕平行，光源到幻灯片的距离是30 cm，幻灯片到屏幕的距离是1.5 m，幻灯片上小树的高度是10 cm，则屏幕上小树的高度是()A．50 cm B．60 cmC．500 cm D．600 cm学生思考完成后举手回答，教师点评，提问：通过上面的学习，你能总结出中心投影的特点吗？引导学生总结归纳出中心投影的三个特点：(1)等高物体垂直地面放置：离点光源越近，影子越短；离点光源越远，影子越长．(2)等长物体平行地面放置：离点光源越近，影子越长；离点光源越远，影子越短，但不会小于物体本身的长度．(3)点光源、物体边缘的点以及其在物体的影子上的对应点在同一条直线上．三、举例分析例(课件出示教材第126页例1)学生独立完成后给出答案，教师点评，并进一步讲解确定中心投影的光源位置的方法：根据点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，知道其中两个点，就可确定第三个点的位置，先找物体上两点及其在影子上的对应点，再分别过物体上的点及其在影子上的对应点画直线，两条直线的交点即为光源所在的位置．四、练习巩固1．教材第126页“议一议”．2．教材第127页“随堂练习”第1，2题．五、小结1．通过本节课的学习，你有什么收获？2．中心投影的概念及特点分别是什么？3．说说确定中心投影的光源位置的方法．六、课外作业教材第128～129页习题5.1第1～3题．本节课的内容是灯光与影子．在教学过程中，让学生通过实践、观察、探索了解中心投影的含义，体会灯光下物体的影子在生活中的应用，感悟灯光与影子在现实生活中的应用价值．通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．在课堂上，以学生为主，教师引导学生探讨新知识，提高学生的分析能力，调动学生的学习积极性．第2课时太阳光与影子1．理解平行投影与正投影的含义，能够确定物体在太阳光下的影子．2．理解不同时刻物体在太阳光下形成的影子的大小和方向是不同的．重点理解平行投影与正投影的含义，能够确定物体在太阳光下的影子．难点理解不同时刻物体在太阳光下形成的影子的大小和方向是不同的．一、复习导入1．下图是两棵小树在同一时刻的影子，请在图中画出形成树影的光线．它是太阳的光线还是灯光的光线？它是太阳的光线，因为两棵树的顶端及其影子的顶端的两线相交于一点．2．下图的影子是在太阳光下形成的还是在灯光下形成的？画出同一时刻旗杆的影子(用线段表示)，并与同伴交流这样做的理由．学生小组讨论交流，教师点评．教师：本节课我们就来研究“太阳光与影子”．二、探究新知1．平行投影(1)学生活动：取若干长短不等的小棒及三角形、矩形纸片，观察它们在太阳光下的影子．引导学生思考：①固定投影面，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？②固定小棒或纸片，改变投影面的摆放位置和方向，它们的影子分别发生了什么变化？学生操作、观察、探索后回答问题，教师引导学生得出：太阳光线可以看成平行光线，平行光线所形成的投影称为平行投影．注意：①平行投影中对应点的连线是相互平行的；②物体与投影的对应点的连线是相互平行的就说明是平行投影；③物体在不同时刻的太阳光下，不仅影子的大小在变，而且影子的方向也在改变．就我们生活的北半球而言，上午的影子的方向是由西向北变化，影子越来越短；下午的影子方向由北向东变化，影子越来越长．(2)课件出示：这三幅图是我国北方某地某天上午不同时刻的同一位置拍摄的．①在三个不同时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由．②在同一时刻，两棵树影子的长度与它们的高度之间有什么关系？与同伴进行交流．学生观察、交流，得出结论：在同一时刻，两棵树的影子的长度与它们的高度成比例．教师进一步讲解平行投影的特点：①等高的物体垂直于地面放置时，在同一时刻的太阳光下，它们的影子一样长；②等长的物体平行于地面放置时，在太阳光下，它们的影子一样长，且等于物体本身的长度；③在太阳光下，不同时刻，同一地点，同一物体的影子的长度可能不同；④在太阳光下，同一时刻，同一地点，以同样的方式放置不同的物体，影子的长度与物体的长度成正比．2．正投影教师：平行光线与投影面垂直，这种投影称为正投影．如图所示：强调：(1)正投影是特殊的平行投影，它不可能是中心投影；(2)正投影中强调的是光线与投影面之间的关系，与物体的位置无关；(3)物体的正投影的形状、大小与物体相对于投影面的位置有关，它分物体与投影面平行、倾斜、垂直三种情况．三、举例分析例1小乐用一块矩形硬纸板在阳光下做投影试验，通过观察，发现这块矩形硬纸板在平整的地面上不可能出现的投影是()A．三角形B．线段C．矩形D．平行四边形分析：将矩形硬纸的板面与投影线平行时，形成的影子为线段；将矩形硬纸板与地面平行放置时，形成的影子为矩形；将矩形硬纸板倾斜放置形成的影子为平行四边形．例2(课件出示教材第130页例2)学生完成后给出答案，教师点评并引导学生得出画物体的平行投影的方法：先根据物体的投影确定光线，然后利用两个物体的顶端和各自影子的顶端的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定其影子．四、练习巩固1．教材第131页“做一做”．2．教材第132页“随堂练习”．五、小结1．通过本节课的学习，你有什么收获？2．平行投影的概念及其特点分别是什么？3．画物体平行投影的方法是什么？4．什么是正投影？六、课外作业教材第132～133页习题5.2第1～4题．太阳光与影子是日常生活中的常见现象，学生在其他课程的学习中已经积累了物体在太阳光下形成的影子的有关知识．而本节课是在学生学习了投影和中心投影这两个概念后，再一次给出了平行投影和正投影的概念．本节课的目的在于让学生通过众多实例进一步讨论物体在太阳光下所形成的影子的大小、形状、方向等几何知识．相比于灯光与影子，本节课的内容难度要大一些．仅仅依靠学生的想象力，还无法解决全部问题，因此本节课教师应利用课堂时间组织学生动手实践去体会太阳光与影子之间的关系．2视图1．会从投影的角度理解视图的概念，能说出基本几何体的三视图的形状．会画三棱柱、四棱柱的三视图．能根据几何体的俯视图画出其主视图和左视图．2．经历探索简单几何体及棱柱的三视图的过程，培养学生的空间想象能力及画图能力．3．经历由几何体的俯视图探索主视图和俯视图的过程，进一步发展学生的推理能力和空间感．重点掌握三视图的画法，能进行几何体和三视图之间的相互转化．难点几何体与三视图之间的相互转化．一、复习导入教师：什么是投影？什么是中心投影？什么是平行投影？什么是正投影？教师指名学生回答．二、探究新知1．主视图、俯视图、左视图的概念课件出示教材第134页图5－12，提出问题：(1)假设有一束平行光线从正面投射到图中的物体上，你能想象出它在这束平行光线下的正投影吗？把你想象的正投影画出来，并与同伴交流．(2)如果平行线光线从左面投射到图中的物体上，情况又如何？如果平行光线从上面投射到图中的物体上呢？学生独立画图，教师巡视指导，并讲解：用正投影的方法绘制的物体在投影面上的图形，叫做物体的视图．通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图；从上面得到的视图叫做俯视图．(正视图、左视图、俯视图统称为三视图) 2．主视图、左视图、俯视图的画法学生活动：请同学们拿出事先准备好的直三棱柱、直四棱柱，根据你所摆放的位置经过想象，再抽象出这两个直棱柱的主视图、左视图和俯视图．学生分四人小组，合作学习．观察、画图、交流，上台演示．教师：请你将抽象出来的三种视图画出来，并与同伴交流．指名同学在黑板上画出其中一个几何体的主视图、左视图和俯视图，完成后提出问题：你认为他画得对不对？谈谈你的看法．学生积极举手回答，发表自己的看法．教师：当你手中的两个直棱柱摆放的角度变化时，它们的三种视图是否会随之改变？试一试．学生动手操作演示，教师巡视．课件出示一个长方体，提出问题：请画出这个长方体的主视图、左视图、俯视图．学生独立完成后，教师课件演示：对几何体进行正投影得到三视图．教师：将水平面、侧面、正面展开到同一平面，观察得到三种视图有什么位置关系？教师引导学生得出三种视图的位置关系：主视图在图纸的左上方；左视图在主视图的右方；俯视图在主视图的下方．教师：三种视图大小有什么规律？引导学生发现三种视图的大小对应关系：主视图与俯视图长对正，主视图与左视图高平齐，左视图与俯视图宽相等．教师强调长、宽、高的概念：从正面观察几何体．长是几何体从左到右的距离，宽是几何体从前到后的距离，高是几何体从上到下的距离．3．根据几何体的三视图，描述物体的形状课件出示教材第141页图5－24，图5－25，提出问题：你能在图5－25中找出与之对应的几何体吗？学生独立完成后汇报答案，教师点评．课件出示教材第141页图5－26，提出问题：你能想象出相应几何体的形状吗？学生独立思考，并小组内交流．三、举例分析例(课件出示教材第138页例题)学生独立完成后，教师点评，并引导学生得出三视图画法的注意事项：(1)注意物体摆放的位置；(2)明确三种视图的形状；(3)明确三种视图的大小；(4)注意实线与虚线的用法．四、练习巩固1．教材第136页“随堂练习”第1，2题．2．教材第139页“随堂练习”第1，2题．3．教材第142页“随堂练习”第1，2题．五、小结1．通过本节课的学习，你有什么收获？2．什么是三视图？3．说说三视图的画法及注意事项．六、课外作业1．教材第137页习题5.3第1，2题．2．教材第140页习题5.4第1，2题．3．教材第143页习题5.5第3题．本节课的内容为视图，主要是通过对由实物抽象出几何体的过程，发展学生的空间想象能力．在教学过程中通过具体活动，积累学生的观察、想象物体投影的经验．在画实物的视图时，必须首先对实物进行合理的抽象，即把实物抽象成相应的几何体，在此基础上再画其视图．而且也会根据三视图描述几何体的形状．通过观察、操作、猜想、讨论、合作等活动，使学生体会到三视图中位置及各部分之间大小的对应关系，积累数学活动的经验．在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情．培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学．。

北师大版九年级上册第五章投影与视图教学设计一、教学目标1.掌握投影及其相关概念；2.掌握图形在不同投影面上的投影，理解正投影、斜投影、俯视图、侧视图等基本概念；3.能够运用三视图制图法完成简单图形的展开图与组合图；4.训练学生观察能力、空间想象力和手工操作能力。

二、教学内容1.投影的概念及相关概念；2.图形在不同投影面上的投影；3.正投影、斜投影、俯视图、侧视图的基本概念；4.三视图及其制图法；5.简单图形的展开图及组合图。

三、教学重难点1.颜色、笔画粗细、点线种类等细节处理；2.提高学生对空间物体的想象能力；3.能够综合运用所学知识对图形进行展开及组合；四、教学过程设计1.引入教师简单介绍本节课的教学内容，引导学生思考，待学生形成一定的困惑感后，教师进行讲解。

切忌浪费时间，教师要抓住学生的注意力，尽快引入正题。

2.巩固通过选取一些图形，让学生在板书的仪器绘图中，亲自绘制各个视图，并标注投影。

这样学生更能体验到图形的三维结构，提高学生观察能力及对图形的想象能力。

3.讲解注重形象的讲解，例如引用一些与日常生活和实际问题相联系的图形。

教师讲课时还可以结合视频等多媒体资源，使学生更好地理解本章内容。

4. 拓展教师可以通过小组合作或抽样带课等形式，加深学生对三视图制图法的理解，增强学生的实践经验，培养学生的空间想象和手工操作能力。

例如，可让学生在实践中掌握从欧式墨盒到镇纸、放大仪、交错纸板、吸尘器等原材料设备的选择和如何制作展开图、组合图等技巧。

5.总结教师总结本节课的主要内容，并注重体现学生的主体性和参与性。

同时，针对学生可能存在的理解偏差或遗漏，及时进行讲解。

五、教学资源1.教师PPT；2.视频案例；3.欧式墨盒、镇纸、放大仪、交错纸板、吸尘器；4.工具书和教学参考书。

六、教学评估1.利用绘图题进行评估，检测学生对所学内容的掌握程度和运用能力；2.课堂板书记录以及课后错题集的归纳整理，鼓励学生独立思考和总结；3.综合考虑学生参与度、小组合作能力、动手实践能力等多方面进行评估和记录。

投影
，能正确作图；
太阳光成影现象调查（提前一周布置，利用周末时间
课堂合作交流
变化为上午：“长—短”；下午“短—长”；一天变化为“长—短—
，不同高度的物体的影子的长短不相同，物高与影长某校墙边有
吗？
活动目的：借助例题讲解得形式，让学生深入了解并运用上一环节所学的相关知识.通过问题1深化学生所学知识，发现物体、影子、光线这三者之间；确定其中的两个因素即可确定第三个因素；通过问让学生学会动态看待投影问题，通过问题3，使学生能够应用所探究到的知识解决实际问题
，让学生对同一事，不断激发学生。
