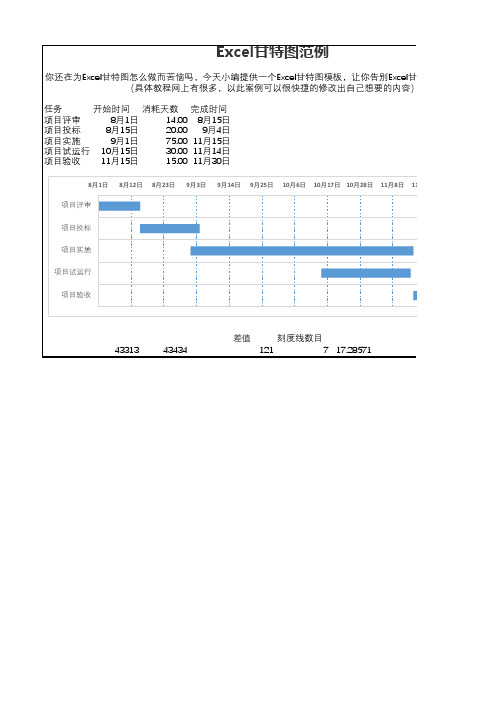

使用EXCEL2003制作工程项目进度图—甘特图（横道图)甘特图(Gantt chart）是在20世纪初由亨利.甘特发明的,它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。

下面我们就结合一个具体例子来看一下它的制作过程:1.首先准备数据，作为项目前期规划一定会有类似下表样的数据,本例A1至E14单元数据为手工录入注＊：本表数据，纯属虚构，如有雷同，不胜荣兴！2。

在G列与H列制作已完工和未完工天数, 其中：G2的公式为:=IF(C＄16〉=E2,D2,IF(C＄16>C2，C＄16- C2,0）), 复制从G2到G14H2的公式为:=IF（C$16〈=C2,D2，IF（C＄16<E2,E2—C＄16+1，0）), 复制从H2到H143. 继续加数据，B16到C18为手工输入。

D16、D17、D18分别等于C16、C17、C18。

然后将D16：D18单元格格式由日期改成数值型。

至于为什么需要做这部分数据，后文有述. 目前只需要知道EXCEL的日期数据,从本质上来讲就是一个整数。

4. 开始作图。

首先同时选择B1到C14 和 G1到H14 两个区域。

注意数据区域的选择是，先选中B1到C14，然后按住Ctrl键不放，再选择G1到H1。

5. 然后，单击工具栏上的图表向导，选择“条形图” 中的“堆积条形图”,然后直接点完成。

6。

如果您操作正确的话，出来的图应该是下面这个样子。

在右侧的“图列”上按鼠标右键，选“清除”,同时将图表区拉长拉宽一些，因为这个图可能会有些大。

7。

拖动图表大小差不多是从19行到42行，从A列到P列（行高和列宽为默认），这里顺便提一下图表上的一些元素名称，下文会经常用到。

8。

在图表区上按鼠标右键-—〉图表区格式 --> 在"字体"页选字号为9—-〉去除自动缩放前的钩选--> 确定9。

绘图区域内，选中蓝色的数据系列 --> 右键——〉数据系列格式10。

第九节箭条图（甘特图和网络图）箭条图又叫矢线图，是用网络的形式来安排一项工程（产品）的日历进度，说明其作业之间的关系，以期高效率管理进度的一种方法。

其用途主要是用来安排工程、事项的日历进度，尤其是较复杂的进度。

箭条图有甘特图和网络图两种。

甘特图具有形象、直观、简明、易懂、作图简单的优点，但是在某些方面不适应大规模生产施工和工程计划的需要。

一是不能在图上清晰和严密地显示多项工作之间的相互关联、互为条件、互为因果的依存关系，以及在时间上的先行和后续的衔接关系；二是不能从保证工作的进度、工期上，找出关键作业和路线；三是不宜对工期的缩短和资源的利用进行优化；四是不适应使用计算机编制、修改和控制计划。

2.网络图。

为克服甘特图的不足，于是创造了一种多功能的制定和管理计划的网络计划技图1.9-2 根据图1.9-1绘制的网络图二、网络图及其用途网络图又称网络计划技术，它是安排和编制最佳日程计划，有效实施进度管理的一种科学管理方法。

其用途主要有：１２1.制定详细的实施计划；2.可以在计划阶段对方案进行仔细推敲，从而保证计划的严密性；3.进入计划实施阶段后，对于情况的变化和计划的变更都可以作适当的调整；4.能够具体而迅速地了解某项工作延误对总体工作的影响，从而及早采取措施，计划规模越大，越能反映出该方法的作用。

三、网络图的绘制规则1.符号及含义。

方向、时序和编号是网络图的三要素，网络图的结构和表示方法如下：⑴作业名称或代号，一般标注在箭条的上面或左边。

⑵节点和编号。

节点表示作业的开始和/编号表示工序的顺序，且只能由小指向大； ⑶矢线。

表示具体的作业、工作任务。

箭尾的节点表示本作业的开始，箭头的节点表示本作业的结束和/或下一作业的开始；实矢线表示确实存在的作业，而虚矢线表示虚拟工序（实际不存在的），只表示作业间的相互关系。

⑷作业时间。

表示作业需要的时间，一般标在矢线下面或右边。

⑸粗实线。

表示工时无法压缩工序的路线，是整个工程的关键作业路线。

年度工作计划甘特表甘特图是一种项目管理工具，用于展示项目任务的按照时间顺序排列的时间表。

通过甘特图，可以清晰地了解项目的进度和任务分配，帮助团队成员更好地协调工作并达到目标。

下面是一个年度工作计划的甘特表，共包含 4 个阶段，每个阶段都详细列出了时间、任务和负责人。

阶段一：规划与准备时间范围：1 月任务：1. 建立项目团队负责人：项目经理2. 制定项目目标和计划负责人：项目经理3. 分配资源负责人：项目经理4. 集中讨论项目细节负责人：项目团队5. 编制详细的工作计划和时间表负责人：项目经理阶段二：实施与执行时间范围：2-8 月任务：1. 进行市场调研和竞争分析负责人：市场部团队2. 设计产品方案负责人：产品经理3. 开发产品原型负责人：研发团队4. 进行测试和修复漏洞负责人：测试团队5. 准备产品推广材料负责人：市场部团队6. 开展产品推广活动负责人：市场部团队7. 筹备产品发布大会负责人：市场部团队阶段三：总结与改进时间范围：9 月任务：1. 进行项目总结和评估负责人：项目经理2. 收集客户反馈意见负责人：市场部团队3. 针对问题制定改进计划负责人：项目经理4. 与团队成员讨论改进方案负责人：项目经理5. 更新工作流程和标准负责人：项目经理阶段四：复盘与规划时间范围：10-12 月任务：1. 回顾一年的工作情况负责人：项目经理2. 制定下一年的目标和计划负责人：项目经理3. 整理年度报告负责人：项目经理4. 召开年度总结会议负责人：项目经理5. 分配下一年工作任务负责人：项目经理通过以上甘特表，可以清楚地了解到工作的不同阶段、任务和负责人。

通过甘特图的可视化展示，可以让团队成员更好地了解项目进展，协调工作和资源，提高工作效率和质量。

同时，甘特图也可以帮助项目经理更好地管理项目，及时调整计划和资源分配，确保项目的成功完成。

学习内容学习天数每日时长
合计计算机
10440读书
5315画画
5525练字
6424舞蹈

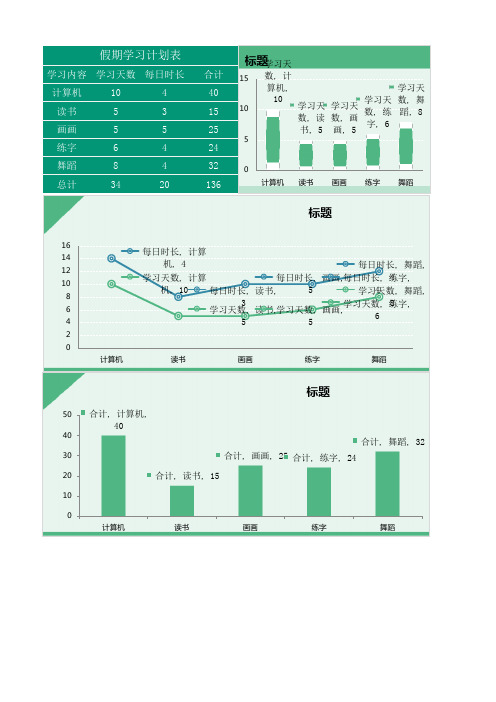

8432总计3420136假期学习计划表
