建筑识图与构造模拟题（附答案）一、单选题（共65题，每题1分，共65分）1.轴线间尺寸、建筑物形状、门窗洞的位置和尺寸等在( )中表示。

A、总平面图B、立面图C、平面图D、剖面图正确答案：C2.下列关于台阶踏步尺寸的要求，说法正确的是( )。

A、踏面宽度≥300㎝，踢面高度≤150㎝。

B、踏面宽度≤300㎜，踢面高度≤150㎜；C、踏面宽度≥300㎜，踢面高度≥150㎜；D、踏面宽度≥300㎜，踢面高度≤150㎜；正确答案：D3.结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为( )。

A、板墙结构B、空间结构C、框架结构D、砌体结构正确答案：C4.安装窗框时，若采用塞口的施工方法，预留的洞口比窗框的外廓尺寸要大，最少大( )mmA、30B、50C、40D、20正确答案：D5.平屋顶保温构造包括正置式屋面、倒置式屋面和( )三种。

A、保温层在结构层上B、保温层在防水层上C、保温层和结构层组成复合板的屋面D、保温层在结构层下正确答案：C6.下列哪种窗户的传热系数最大？( )A、单层铝合金窗B、单层彩板钢窗C、单层木窗D、单框双玻璃钢窗正确答案：A7.水平线的水平投影反映与( )面的倾角。

A、H、WB、H、WC、V、HD、V、W正确答案：D8.卷材垂直屋脊铺贴时，垂直屋脊的搭接缝应顺( )方向搭接。

A、流水方向B、年最小频率风向C、年最大频率风向D、逆水方向正确答案：C9.下列哪一项属于工业建筑中的辅助生产用房。

( )A、锅炉房；B、生产加工车间；C、办公楼。

D、食堂、宿舍；正确答案：A10.下列叙述正确的是( )。

A、若空间点的一个坐标值为0,则该点的三面投影必在投影轴上B、只要11两个坐标值就能确定空间点的位置C、若空间点的投影在投影轴上,则该点必在某一投影面内D、必须要有三个投影才能确定空间点的位置正确答案：C11.阳台的结构形式没有( )的说法。

A、挑梁式B、挑板式C、肋梁式D、墙承式正确答案：C12.定位轴线的端部圆圈线型为( )A、细虚线B、粗实线C、中实线D、细实线正确答案：D13.可不用门框的门是( )A、平开木门B、推拉门C、拼板门D、夹板门正确答案：B14.引出线应以( )绘制。

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑识图与构造考试模拟题及答案一、单选题（共65题，每题1分，共65分）1.卷材防水屋面中涂刷冷底子油的作用是()。

A、防止油毡鼓泡B、粘结防水层C、防水D、气密性、隔热性较好正确答案：B2.标高的单位是()A、mB、kmC、mmD、cm正确答案：A3.地基软弱的多层砌体结构，当上部荷载较大且不均匀时，一般采用()。

A、箱形基础B、柱下独立基础C、片筏基础D、柱下条基正确答案：C4.在绘制图形时，选择一线宽组，如果细实线的宽度为0.25mm，则粗实线的宽度为()mm。

A、0.5B、0.7C、1.0D、0.35正确答案：C5.为了保证砌体墙的整体性，在砌筑加气混凝土砌块时要错缝搭接，下列说法中正确的是()。

A、搭接长度不应小于砌块长度的1/4B、搭接的同时应在水平灰缝内设2∮4的钢筋网片C、搭接长度不应小于100mmD、搭接长度不应小于砌块长度的1/3正确答案：D6.加气混凝土砌块的竖向灰缝宽度宜为()A、5mmB、10mmC、15mmD、20mm正确答案：D7.医院病房楼疏散楼梯的最小净宽度是()。

A、1.5mB、1.1mC、1.2mD、1.3m正确答案：D8.在建筑总平面图的常用图例中，对于计划扩建建筑物外形用()。

A、中虚线B、点划线C、细实线D、粗实线正确答案：A9.现浇钢筋混凝土楼板的优点是()。

①、适用于平面不规则的建筑②、施工方便、工期短③、强度高④、刚度大A、①②④B、①②③C、②③④D、①③④正确答案：D10.当基础受到冰冻的影响时，将破坏基础结构，因此，必须将基础埋置在冰冻线以下()mm方为合格。

A、100-200mmB、500mmC、200-300mmD、800mm正确答案：A11.屋顶的坡度形成中材料找坡是指()来形成。

A、利用预制板的搁置B、选用轻质材料找坡C、利用结构层D、利用由毡的厚度正确答案：B12.砖基础采用台阶式（等高式）的做法，一般为每2皮砖挑出()的砌筑方法。

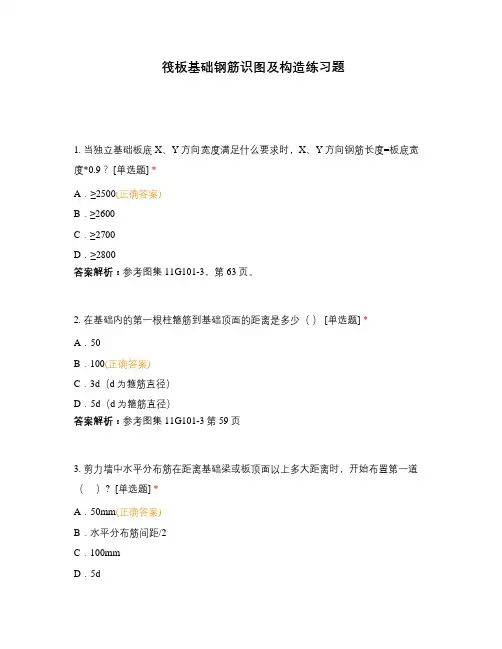

筏板基础钢筋识图及构造练习题1. 当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9？ [单选题] *A．≥2500(正确答案)B．≥2600C．≥2700D．≥2800答案解析：参考图集11G101-3，第63页。

2. 在基础内的第一根柱箍筋到基础顶面的距离是多少（） [单选题] *A．50B．100(正确答案)C．3d（d为箍筋直径）D．5d（d为箍筋直径）答案解析：参考图集11G101-3第59页3. 剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（）? [单选题] *A．50mm(正确答案)B．水平分布筋间距/2C．100mmD．5d答案解析：参考图集11G101-3第58页4. 基础主梁的箍筋是从框架柱边沿多少开始设置第一根的( ) 。

[单选题] * A．100mmB．50mm(正确答案)C．箍筋间距/2D．5d答案解析：参考图集11G101-3第72页5. 柱箍筋在基础内设置不少于( )根，间距不大于 ( ) ？ [单选题] *A．2根；400B．2根；500(正确答案)C．3根；400D． 3根；50答案解析：参考图集11G101-3第59页6. 梁上起柱时，在梁内设几道箍筋（）？ [单选题] *A．两道(正确答案)B．三道C．一道D．四道答案解析：参考图集11G101-1，第66页7. 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（） [单选题] *A．Ln /3(正确答案)B．Ln/4C． Ln /5D． Ln /6答案解析：参考图集11G101-1第79页8. 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（）？ [单选题] *A. 从楼面直接向下插1.5LaB．从楼面直接向下插1.6LaC．从楼面直接向下插1.2La(正确答案)D．单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接答案解析：参考图集11G101-1第63页9. 抗震框架柱中间层柱根箍筋加密区范围是（） ? [单选题] *A．500B．700C．Hn/3D．Hn/6(正确答案)答案解析：参考图集11G101-1第61页10. 下柱钢筋比上柱钢筋多时，下柱比上柱多出的钢筋如何构造（）。

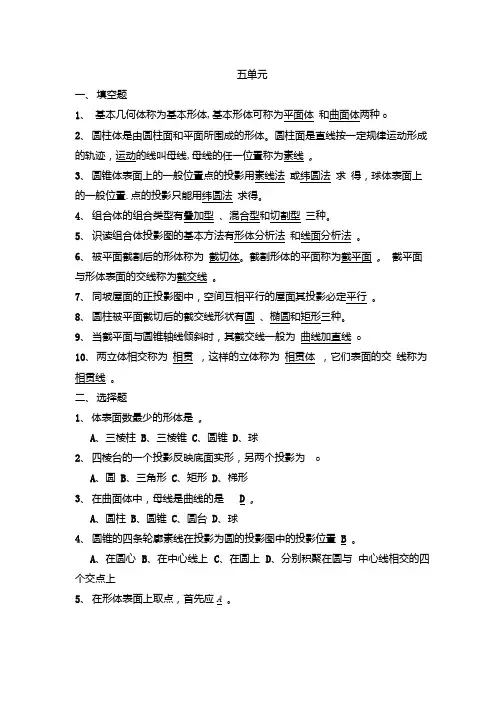

五单元一、填空题1、基本几何体称为基本形体,基本形体可称为平面体和曲面体两种o2、圆柱体是由圆柱面和平面所围成的形体。

圆柱面是直线按一定规律运动形成的轨迹，运动的线叫母线,母线的任一位置称为素线。

3、圆锥体表面上的一般位置点的投影用素线法或纬圆法求得，球体表面上的一般位置.点的投影只能用纬圆法求得。

4、组合体的组合类型有叠加型、混合型和切割型三种。

5、识读组合体投影图的基本方法有形体分析法和线面分析法。

6、被平面截割后的形体称为截切体。

截割形体的平面称为截平面。

截平面与形体表面的交线称为截交线。

7、同坡屋面的正投影图中，空间互相平行的屋面其投影必定平行。

8、圆柱被平面截切后的截交线形状有圆、椭圆和矩形三种。

9、当截平面与圆锥轴线倾斜时，其截交线一般为曲线加直线o10、两立体相交称为相贯，这样的立体称为相贯体，它们表面的交线称为相贯线。

二、选择题1、体表面数最少的形体是。

A、三棱柱B、三棱锥C、圆锥D、球2、四棱台的一个投影反映底面实形，另两个投影为oA、圆B、三角形C、矩形D、梯形3、在曲面体中，母线是曲线的是 D 。

A、圆柱B、圆锥C、圆台D、球4、圆锥的四条轮廓素线在投影为圆的投影图中的投影位置 B 。

A、在圆心B、在中心线上C、在圆上D、分别积聚在圆与中心线相交的四个交点上5、在形体表面上取点，首先应A。

6、 若圆锥面上某个点的W 、V 面投影均不可见，则该点在圆锥面上的位置正确 的是 D 。

A 、左前方B 、右前方C 、左后方D 、右后方7、 若球面上某个点的H 、V 面投影均可见，W 面投影不可见，则该点在球面上 的位置正确的是 D 。

A 、左后上方B 、左前下方C 、右后下方D 、右前上方8、 同坡屋面中檐口线相交的两个坡面相交，其交线为 C 。

A 、屋脊线和斜脊线B 、屋脊线和天沟线C 、斜脊线和天沟线D 、斜脊线和檐口线9、 与H 面呈45°的正垂面，截切轴线为铅垂线的圆柱面，截交线的侧面投影是D 。

建筑识图与构造练习题库含答案一、单选题（共65题，每题1分，共65分）1.可不用门框的门是()A、夹板门B、推拉门C、平开木门D、拼板门正确答案：B2.平开窗的窗扇宽度一般为()，高度为800mm～1500mm。

A、1000～1200B、100～200C、200～300D、400mm～600mm正确答案：D3.按照檐沟在屋顶的位置，有组织外排水的屋顶形式没有()等。

A、女儿墙外设檐沟B、沿屋顶四周设檐沟C、女儿墙内设檐沟D、沿山墙设檐沟正确答案：D4.以下哪一条措施不能用于加强砌体结构房屋整体性。

()A、设圈梁B、设壁柱C、设构造柱D、设过梁正确答案：D5.对三个投影面都倾斜的平面，称为()平面。

A、水平面B、侧平面C、一般位置D、正平面正确答案：C6.下列踏步尺寸不宜采用的宽度与高度为()A、260mm×170mmB、280mm×160mmC、280mm×220mmD、270mm×170mm正确答案：C7.()能表明建筑物的结构形式、高度及内部布置情况。

A、总平面图B、立面图C、平面图D、剖面图正确答案：D8.水平线的水平投影反映与()面的倾角。

A、V、WB、H、WC、H、WD、V、H正确答案：A9.一般民用建筑对隔墙的要求有()。

Ⅰ坚固耐久Ⅱ隔声防潮Ⅲ隔热保温Ⅳ质轻壁薄Ⅴ便于拆卸A、Ⅱ、Ⅲ、ⅣB、Ⅰ、Ⅱ、ⅢC、Ⅱ、Ⅳ、ⅤD、Ⅰ、Ⅳ、Ⅴ正确答案：C10.建筑立面图不可以用()命名。

A、朝向B、外貌特征C、结构类型D、首尾轴线正确答案：C11.三面投影体系中，V面和W面间的投影轴是()投影轴。

A、XB、YC、ZD、K正确答案：C12.当基础埋置深度为不大于()时，称为浅基础。

A、5mB、3mC、2mD、4m正确答案：A13.雨篷是建筑物上重要的附属构件，一般在()平面图上予以表示。

A、二层B、顶层C、中间层D、首层正确答案：A14.卷材垂直屋脊铺贴时，垂直屋脊的搭接缝应顺()方向搭接。

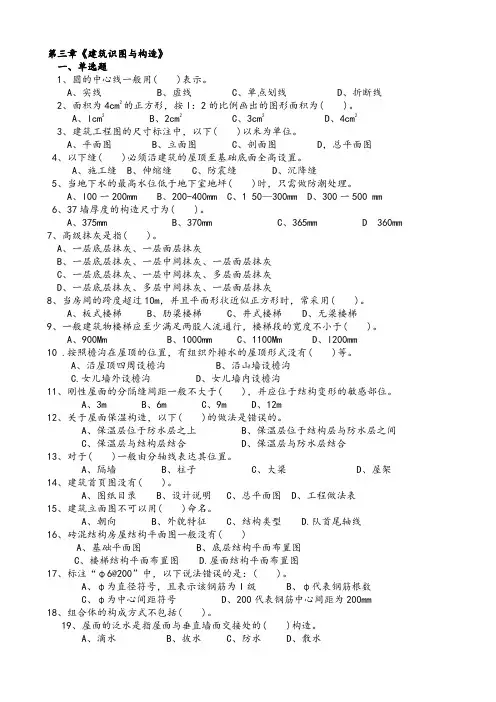

第三章《建筑识图与构造》一、单选题1、圆的中心线一般用( )表示。

A、实线B、虚线C、单点划线D、折断线2、面积为4cm2的正方形，按l：2的比例画出的图形面积为( )。

A、lcm2B、2cm2C、3cm2D、4cm23、建筑工程图的尺寸标注中，以下( )以米为单位。

A、平面图B、立面图C、剖面图 D，总平面图4、以下缝( )必须沿建筑的屋顶至基础底面全高设置。

A、施工缝B、伸缩缝C、防震缝D、沉降缝5、当地下水的最高水位低于地下室地坪( )时，只需做防潮处理。

A、l00一200mmB、200-400mmC、1 50—300mmD、300一500 mm6、37墙厚度的构造尺寸为( )。

A、375mmB、370mmC、365mm D 360mm7、高级抹灰是指( )。

A、一层底层抹灰、一层面层抹灰B、一层底层抹灰、一层中间抹灰、一层面层抹灰C、一层底层抹灰、一层中间抹灰、多层面层抹灰D、一层底层抹灰、多层中间抹灰、一层面层抹灰8、当房间的跨度超过10m，并且平面形状近似正方形时，常采用( )。

A、板式楼梯B、肋梁楼梯C、井式楼梯D、无梁楼梯9、一般建筑物楼梯应至少满足两股人流通行，楼梯段的宽度不小于( )。

A、900MmB、1000mmC、1100MmD、l200mm10 .按照檐沟在屋顶的位置，有组织外排水的屋顶形式没有( )等。

A、沿屋顶四周设檐沟B、沿山墙设檐沟C.女儿墙外设檐沟 D、女儿墙内设檐沟11、刚性屋面的分隔缝间距一般不大于( )，并应位于结构变形的敏感部位。

A、3mB、6mC、9mD、12m12、关于屋面保温构造，以下( )的做法是错误的。

A、保温层位于防水层之上B、保温层位于结构层与防水层之间C、保温层与结构层结合D、保温层与防水层结合13、对于( )一般由分轴线表达其位置。

A、隔墙B、柱子C、大梁D、屋架14、建筑首页图没有( )。

A、图纸目录B、设计说明C、总平面图D、工程做法表15、建筑立面图不可以用( )命名。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.建筑构造试卷一、填空题（每空1分，共36 分）1、楼板按其所用的材料不同，可分为、、、等。

2、预制钢筋混凝土楼板的支承方式有和两种。

3、门窗洞口的尺寸应以为基本模数4、楼梯平台深度不应小于的宽度。

5、中间平台的主要作用是和。

6、房间为了满足、以及等特殊要求，常需设置双层窗。

7、坡道按其用途分为和两类。

8、基础沉降缝处的处理有3种方法，分别是、和三种。

9电梯由、和组成。

10、一般外墙抹灰的厚度为、内墙抹灰厚度为。

11、单层工业厂房按其主要承重结构的形式分为和。

12、单层厂房中为了避免影响开门和防潮要求，基础梁顶面标高至少应低于室内地坪标高，比室外地坪标高至少应高。

13、单层工业厂房中支撑分为和。

14、房屋建筑工程图按照工种可分为、、。

15、建筑平面图一般包括、和。

二、单项选择题（只有一个正确答案，每题1分，共10 分）1、吊顶的吊筋是连接的承重构件。

A 搁栅和屋面板或楼板等B 主搁栅与次搁栅C 搁栅与面层D 面层与面层2、水磨石地面面层材料应为水泥石子浆。

A 1：1.5B 1：2C 1：3D ①或②3、混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构层之间设置。

A 隔蒸汽层B 隔离层C 隔热层D 隔声层4、楼梯形式中，不宜用于疏散楼梯的是（）。

A、直跑楼梯B、两跑楼梯C、剪刀楼梯D、螺旋形楼梯5、预制板侧缝间需灌注细石混凝土，当缝宽大于时，须在缝内配纵向钢筋。

A 30mmB 50mmC 60mmD 65mm6、现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是。

A 防止面层开裂B 便于磨光C 面层不起灰D 增添美观7、平坡屋顶的坡度分界线是（）A．5% B．8% C．10% D．15%8、棉纺车间宜选择的天窗( )a井式天窗 b矩形天窗 c锯齿形天窗d平天窗9、屋顶的坡度形成中材料找坡是指来形成。

A 利用预制板的搁置B 选用轻质材料找坡C 利用油毡的厚度 D利用结构层10、建筑物的六大组成部分中，属于非承重构件。

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑识图与构造练习题库含参考答案一、单选题（共65题，每题1分，共65分）1.若一条直线既平行于V面又平行于H面,则这条直线是( )。

A、侧平线B、一般位置线C、正平线D、水平线正确答案：A2.砖拱过梁有平拱和弧拱两种。

平拱砖过梁的跨度不应超过( )。

A、1.3mB、1.2mC、1.5mD、1.4m正确答案：B3.图样中的某一局部或构件，如需另见详图，应以索引符号索引，索引符号的端部是由直径为( )mm的圆组成。

A、14B、12C、10D、8正确答案：C4.平屋顶的排水坡度一般不超过5%，最常用的坡度为( )。

A、1%B、5％C、2%～3%D、4%正确答案：C5.当房间的跨度超过10m，并且平面形状近似正方形时，常采用( )。

A、板式楼板B、无梁楼板C、肋梁楼板D、井式楼板正确答案：D6.隔墙自重一般可由( )承受。

A、柱B、墙C、小梁D、基础正确答案：C7.《民用建筑设计统一标准》规定，纪念性建筑和特别重要的建筑的设计使用年限为( )A、50年B、70年C、25年D、100年正确答案：D8.地下室采用防潮处理方案时，须在( )情况下。

A、地下水位在地下室底板标高以上B、地下水位在地下室底板标高以下C、设计最高地下水位在地下室底板标高以下D、设计最高地下水位在地下室底板标高以上正确答案：B9.“37墙”厚度的构造尺寸为( )。

A、375mmB、360mmC、370mmD、365mm正确答案：D10.高度为30M的建筑，按照1：100的比例作立面图，图纸上应标注的高度尺寸为( )。

A、30B、300C、30000D、3000正确答案：A11.建筑平面图的外部尺寸俗称外三道，其中最外一道尺寸标注的是( )。

A、房屋的开间、进深B、房屋外墙的墙段及门窗洞口尺寸C、房屋内墙的厚度和内部门窗洞口尺寸D、房屋水平方向的总长、总宽正确答案：D12.地下室的外包卷材防水构造中，墙身处防水卷材须从底板包上来，并在最高设计水位( )处收头。

建筑识图与构造试题与参考答案一、单选题（共100题，每题1分，共100分）1.假想用一个平行于某投影面的剖切平面在形体的适当部位将形体剖开，移去观察者和剖切平面之间的形体，对余下形体所作的投影图称为。

（）A、示意图B、剖面图C、详图D、断面图正确答案：B2.用来限定被标注的尺寸范围的是（）。

A、尺寸数字B、尺寸线C、尺寸起止符号D、尺寸界线正确答案：D3.下列的楼地面做法中，是块状材料的是（）。

A、预制水磨石B、细石砼C、水泥砂浆D、现浇水磨石正确答案：A4.基础埋深不得过小，一般不小于（）。

A、300mmB、500mmC、200mmD、400mm正确答案：B5.下列的楼地面做法中，是块状材料的是 ( ) 。

A、水泥砂浆B、细石砼C、预制水磨石D、现浇水磨石正确答案：C6.钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于（）mm。

A、20B、240C、120D、60正确答案：B7.半砖墙的实际厚度是 ( ) 。

A、125mmB、115mmC、120mmD、110mm正确答案：B8.墙体按施工方法分为（）。

A、块材墙和板筑墙等B、纵墙和横墙C、承重墙和非承重墙D、空体墙和实体墙等正确答案：A9.室内标高为-0.3m，条形基础基底标高为-1.8m，则基础埋深为（）。

A、1.8mB、0.3mC、2.1mD、1.5m正确答案：D10.在抗震设计中，确定箍筋肢数时要满足对柱纵筋（）。

A、隔一拉一B、隔二拉二C、隔二拉一D、隔一拉二正确答案：A11.装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、25mmB、40mmC、30mmD、20mm正确答案：D12.平面与曲面立体的截交线，一般情况下是一条（B）A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线正确答案：B13.从基础开始到屋顶全部断开的变形缝是（）。

A、伸缩缝B、温度缝C、抗震缝D、沉降缝正确答案：D14.三个投影均为斜直线的空间直线是（）。

建筑识图与构造习题(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、单项选择题(30)1．图纸的会签栏一般在（）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594841B. 210297C. 420594D. 2974209. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: :1C. 5: :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的 ( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： ( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： ( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )49. 下图所示组合体，正确的左侧立面图是：( )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

五单元一、填空题1、基本几何体称为基本形体，基本形体可称为平面体和曲面体两种。

2、圆柱体是由圆柱面和平面所围成的形体。

圆柱面是直线按一定规律运动形成的轨迹，运动的线叫母线，母线的任一位置称为素线。

3、圆锥体表面上的一般位置点的投影用素线法或纬圆法求得，球体表面上的一般位置点的投影只能用纬圆法求得。

4、组合体的组合类型有叠加型、混合型和切割型三种。

5、识读组合体投影图的基本方法有形体分析法和线面分析法。

6、被平面截割后的形体称为截切体。

截割形体的平面称为截平面。

截平面与形体表面的交线称为截交线。

7、同坡屋面的正投影图中，空间互相平行的屋面其投影必定平行。

8、圆柱被平面截切后的截交线形状有圆、椭圆和矩形三种。

9、当截平面与圆锥轴线倾斜时，其截交线一般为曲线加直线。

10、两立体相交称为相贯，这样的立体称为相贯体，它们表面的交线称为相贯线。

二、选择题1、体表面数最少的形体是 D 。

A、三棱柱B、三棱锥C、圆锥D、球2、四棱台的一个投影反映底面实形，另两个投影为 D 。

A、圆B、三角形C、矩形D、梯形3、在曲面体中，母线是曲线的是 D 。

A、圆柱B、圆锥C、圆台D、球4、圆锥的四条轮廓素线在投影为圆的投影图中的投影位置 B 。

A、在圆心B、在中心线上C、在圆上D、分别积聚在圆与中心线相交的四个交点上5、在形体表面上取点，首先应 A 。

A、判断点所在的面B、作出辅助直线C、作出辅助圆线D、直接求6、若圆锥面上某个点的W、V面投影均不可见，则该点在圆锥面上的位置正确的是 D 。

A、左前方B、右前方C、左后方D、右后方7、若球面上某个点的H、V面投影均可见，W面投影不可见，则该点在球面上的位置正确的是 D 。

A、左后上方B、左前下方C、右后下方D、右前上方8、同坡屋面中檐口线相交的两个坡面相交，其交线为 C 。

A、屋脊线和斜脊线B、屋脊线和天沟线C、斜脊线和天沟线D、斜脊线和檐口线9、与H面呈45°的正垂面，截切轴线为铅垂线的圆柱面，截交线的侧面投影是D 。

建筑识图与构造练习题2一、建筑识图部分1. 基本建筑图纸识别（1）请指出下列图纸中的平面图、立面图、剖面图和细部图：A. 图纸1B. 图纸2C. 图纸3D. 图纸4A. 符号①B. 符号②C. 符号③D. 符号④2. 建筑图纸标注与尺寸分析（1）在下列图纸中，找出建筑物的开间、进深、层高和总高度：A. 图纸5B. 图纸6C. 图纸7D. 图纸8A. 图纸9B. 图纸10C. 图纸11D. 图纸12二、建筑构造部分1. 墙体构造A. 砌体墙B. 钢筋混凝土墙C. 轻钢龙骨隔墙D. 加气混凝土砌块墙（2）在下列图纸中，指出不同类型的墙体并说明其构造要求：A. 图纸13B. 图纸14C. 图纸15D. 图纸162. 楼地层构造A. 实心楼板B. 空心楼板C. 预制楼板D. 现浇楼板（2）在下列图纸中，分析楼地层的构造层次及材料：A. 图纸17B. 图纸18C. 图纸19D. 图纸203. 屋顶构造A. 平屋顶B. 坡屋顶C. 复合屋顶D. 绿色屋顶（2）在下列图纸中，指出不同类型的屋顶并说明其构造要求：A. 图纸21B. 图纸22C. 图纸23D. 图纸244. 门窗与细部构造A. 木门窗B. 铝合金门窗C. 塑钢门窗D. 断桥铝门窗（2）在下列图纸中，分析门窗及建筑细部的构造做法：A. 图纸25B. 图纸26C. 图纸27D. 图纸28三、建筑结构与材料部分1. 结构体系识别A. 框架结构B. 剪力墙结构C. 框架剪力墙结构D. 筒体结构（2）在下列图纸中，指出建筑物的结构体系：B. 图纸30C. 图纸31D. 图纸322. 建筑材料应用A. 水泥B. 钢筋C. 砂浆D. 玻璃（2）在下列图纸中，分析建筑材料的选用及其作用：A. 图纸33B. 图纸34C. 图纸35D. 图纸36四、建筑设备与设施部分1. 给排水系统A. 室内给水系统B. 室内排水系统C. 室外给水系统D. 室外排水系统（2）在下列图纸中，分析给排水系统的布置及设备选型：A. 图纸37B. 图纸38C. 图纸392. 电气系统A. 低压配电系统B. 高压配电系统C. 照明系统D. 防雷接地系统（2）在下列图纸中，指出电气设备的布置及线路走向：A. 图纸41B. 图纸42C. 图纸43D. 图纸44五、建筑规范与标准部分1. 建筑设计规范A. 《建筑设计防火规范》B. 《建筑抗震设计规范》C. 《民用建筑设计通则》D. 《城市居住区规划设计规范》（2）在下列图纸中，指出违反建筑设计规范的地方：A. 图纸45B. 图纸46C. 图纸47D. 图纸482. 建筑施工规范A. 《建筑施工安全规范》B. 《建筑工程施工质量验收统一标准》C. 《建筑施工现场临时用电安全技术规范》D. 《建筑基坑支护技术规范》（2）在下列图纸中，分析施工过程中可能存在的问题及改进措施：A. 图纸49B. 图纸50C. 图纸51D. 图纸52答案一、建筑识图部分1. 基本建筑图纸识别（1）请指出下列图纸中的平面图、立面图、剖面图和细部图：A. 平面图B. 立面图C. 剖面图D. 细部图A. 墙体B. 门窗C. 楼梯D. 标高2. 建筑图纸标注与尺寸分析（1）在下列图纸中，找出建筑物的开间、进深、层高和总高度：A. 开间：3.6m，进深：6.0m，层高：3.0m，总高度：9.0mB. 开间：4.2m，进深：7.2m，层高：2.8m，总高度：8.4mC. 开间：4.8m，进深：5.4m，层高：3.3m，总高度：10.0mD. 开间：3.9m，进深：6.6m，层高：3.6m，总高度：11.0mA. 墙厚：240mm，门窗尺寸：门宽900mm，高2100mm；窗宽1500mm，高1800mmB. 墙厚：200mm，门窗尺寸：门宽1000mm，高2000mm；窗宽1200mm，高1500mmC. 墙厚：180mm，门窗尺寸：门宽800mm，高1900mm；窗宽1400mm，高1600mmD. 墙厚：250mm，门窗尺寸：门宽1100mm，高2200mm；窗宽1600mm，高1700mm二、建筑构造部分1. 墙体构造B. 钢筋混凝土墙：强度高，抗震性能好，施工速度快D. 加气混凝土砌块墙：轻质高强，保温隔热性能好，施工方便（2）在下列图纸中，指出不同类型的墙体并说明其构造要求：A. 砌体墙，要求：墙体垂直度偏差不超过5mm，灰缝饱满B. 钢筋混凝土墙，要求：混凝土强度等级不低于C30，钢筋保护层厚度不小于30mmC. 轻钢龙骨隔墙，要求：龙骨间距不大于600mm，填充材料密度不低于40kg/m³D. 加气混凝土砌块墙，要求：砌块含水率不大于15%，灰缝厚度为1015mm。

建筑识图与构造练习题（含答案）一、单选题（共65题，每题1分，共65分）1.图样上，拉丁字母、阿拉伯数字与罗马数字的字高，不应小于( )mm。

A、2.5B、3C、0.5D、1正确答案：A2.当室内地面垫层为碎砖或灰土材料时，其水平防潮层的位置应设在( )。

A、室内地面以下—0.06m处B、平齐或高于室内地面面层C、垫层标高以下D、垫层高度范围内正确答案：B3.垂直于H面，平行于V、W面的直线，称为( )。

A、侧垂线B、正垂线C、铅垂线D、一般线正确答案：C4.根据受力状况的不同，现浇肋梁楼板可分为( )。

A、单向板肋梁楼板、多向板肋梁楼板B、有梁楼板、无梁楼板C、单向板肋梁楼板、双向板肋梁楼板D、双向板肋梁楼板、三向板肋梁楼板正确答案：C5.下列图纸幅面中，( )图纸幅面的幅面线和图框线的距离为5mm。

A、A0B、A1C、A2D、A3正确答案：D6.若一条直线既平行于V面又平行于H面,则这条直线是( )。

A、水平线B、侧平线C、正平线D、一般位置线正确答案：B7.用来画定位轴线的是( )A、波浪线B、粗单点长划线C、细单点长划线D、粗实线正确答案：C8.标高的单位是( )A、mB、mmC、kmD、cm正确答案：A9.“12墙”厚度的标志尺寸为( )。

A、115mmB、125mmC、110mmD、120mm正确答案：D10.一般民用建筑对隔墙的要求有( )。

Ⅰ坚固耐久Ⅱ隔声防潮Ⅲ隔热保温Ⅳ质轻壁薄Ⅴ便于拆卸A、Ⅰ、Ⅳ、ⅤB、Ⅰ、Ⅱ、ⅢC、Ⅱ、Ⅳ、ⅤD、Ⅱ、Ⅲ、Ⅳ正确答案：C11.A3幅面图纸除装订边外，其余三边图框线与幅面线的间距宽是( )mm。

A、5B、10C、15D、25正确答案：A12.坡屋顶多用斜率法来表示坡度，平屋顶常用来( )。

A、斜率法B、百分比法C、角度法、百分比法D、角度法正确答案：D13.平开窗的窗扇宽度一般为( )，高度为800mm～1500mm。

A、200～300B、100～200C、1000～1200D、400mm～600mm正确答案：D14.屋面分格缝处常用的密封材料为( )。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.建筑构造试卷一、填空题（每空1分，共36 分）1、楼板按其所用的材料不同，可分为、、、等。

2、预制钢筋混凝土楼板的支承方式有和两种。

3、门窗洞口的尺寸应以为基本模数4、楼梯平台深度不应小于的宽度。

5、中间平台的主要作用是和。

6、房间为了满足、以及等特殊要求，常需设置双层窗。

7、坡道按其用途分为和两类。

8、基础沉降缝处的处理有3种方法，分别是、和三种。

9电梯由、和组成。

10、一般外墙抹灰的厚度为、内墙抹灰厚度为。

11、单层工业厂房按其主要承重结构的形式分为和。

12、单层厂房中为了避免影响开门和防潮要求，基础梁顶面标高至少应低于室内地坪标高，比室外地坪标高至少应高。

13、单层工业厂房中支撑分为和。

14、房屋建筑工程图按照工种可分为、、。

15、建筑平面图一般包括、和。

二、单项选择题（只有一个正确答案，每题1分，共10 分）1、吊顶的吊筋是连接的承重构件。

A 搁栅和屋面板或楼板等B 主搁栅与次搁栅C 搁栅与面层D 面层与面层2、水磨石地面面层材料应为水泥石子浆。

A 1：1.5B 1：2C 1：3D ①或②3、混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构层之间设置。

A 隔蒸汽层B 隔离层C 隔热层D 隔声层4、楼梯形式中，不宜用于疏散楼梯的是（）。

A、直跑楼梯B、两跑楼梯C、剪刀楼梯D、螺旋形楼梯5、预制板侧缝间需灌注细石混凝土，当缝宽大于时，须在缝内配纵向钢筋。

A 30mmB 50mmC 60mmD 65mm6、现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是。

A 防止面层开裂B 便于磨光C 面层不起灰D 增添美观7、平坡屋顶的坡度分界线是（）A．5% B．8% C．10% D．15%8、棉纺车间宜选择的天窗( )a井式天窗 b矩形天窗 c锯齿形天窗d平天窗9、屋顶的坡度形成中材料找坡是指来形成。

A 利用预制板的搁置B 选用轻质材料找坡C 利用油毡的厚度 D利用结构层10、建筑物的六大组成部分中，属于非承重构件。

基础构造识图练习题一、填空题1、柔性基础垫层采用不低于C10素砼，厚度为mm。

2、梯形断面钢筋砼基础最薄处高度不能小于mm。

3、按所用基础材料及受力特点分为和。

4、砖砌大放脚基础分为和两种。

5、能有效防止不均匀沉降的基础形式为。

二、判断题1、从室外自然地坪到基地的高度为基础的埋置深度。

〔〕2、刚性基础受刚性角的限制，所以基础底面积越大所需基础的高度越高。

〔〕3、混凝土基础为柔性基础，可不受刚性角的限制。

〔〕4、间隔式砖基础最低一台必须是两皮砖。

〔〕5、对于钢筋混凝土基础，设垫层时，钢筋保护层厚度不小于40mm，不设垫层时，钢筋保护层厚度不小于70mm。

〔〕三、选择题1、建筑物最下面的部分是〔〕Ａ首层地面Ｂ首层墙或柱Ｃ基础Ｄ地基2、当建筑物为柱承重且柱距较大时宜采用〔〕A 独立基础B 条形基础C 井格式基础D 筏片式基础3、基础埋置深度不超过〔〕时，叫浅基础。

A 500mmB 5mC 6m D4、间隔式砖基础大放脚台阶的宽高比为〔〕A 1 ：5B 1 ：2C 1 ：15、砖基础等高式砌筑，每台退台宽度为〔〕A 180mmB 62.5 mm C126mm D 60 mm6、室内首层地面标高为，基础地面标高为－，室外地坪标高为－，则基础埋置深度为〔〕m。

Ａ1.5 Ｂ2.1 Ｃ0.9 Ｄ7、基础设计中，在连续的的墙下或密集的柱下，宜采用〔〕Ａ独立基础Ｂ条形基础Ｃ井格基础Ｄ筏片基础8、以下基础中，刚性角最大的基础通常是〔〕Ａ混凝土基础Ｂ砖基础Ｃ砌体基础Ｄ石基础9、属于柔性基础的是〔〕Ａ砖基础Ｂ毛石基础Ｃ混凝土基础Ｄ钢筋混凝土基础10、直接在上面建造房屋的土层称为〔〕Ａ原土地基Ｂ天然地基Ｃ人造地基Ｄ人工地基11、对于大量砖混结构的多层建筑的基础，通常采用〔〕Ａ单独基础Ｂ条形基础Ｃ片筏基础Ｄ箱形基础12、利用水泥或其他固化剂通过特制的搅拌机械，在地基中将水泥和土体强制拌和使软弱土硬结成整体的人工地基处理方法称为〔〕A换填法B振冲法C深层搅拌法D化学加固法四、名词解释1、柔性基础：2、刚性基础：五、作图题绘制间隔式条形砖砌基础的剖面图。

建筑识图与构造模拟试题与参考答案一、单选题（共100题，每题1分，共100分）1.女儿墙泛水处的防水层应增设附加层，附加层在平面和立面的宽度均应不小于（）。

A、250mmB、200mmC、300mmD、150mm正确答案：A2.残疾人通行坡道的坡度不应大于（）。

A、1：8B、1：10C、1：12D、1：6正确答案：C3.梁板式梯段由哪两部分组成（）？I、平台II、栏杆Ⅲ、梯斜梁Ⅳ、踏步板A、II、ⅣB、II、IVC、I、ⅢD、Ⅲ、Ⅳ正确答案：D4.基础埋深不超过时称为浅基础。

（）A、7mB、3mC、10mD、5m正确答案：D5.梁平法中的集中标注里（）是选注项。

A、箍筋B、梁顶面标高高差C、梁的编号D、梁的截面尺寸正确答案：B6.半砖墙的实际厚度是()。

A、120mmB、110mmC、125mmD、115mm正确答案：D7.下面关于比例描述正确的是（）。

A、1：100小于1：200B、一个图样只能选择一个比例C、图形越复杂，则比例越小D、比例是图样与实物相对应的线型尺寸之比正确答案：D8.下列的图纸图幅中()尺寸最大。

A、A1B、A2C、A3D、A4正确答案：A9.正立面图反应形体的四个方向的情况。

（）A、左右和上下B、前后和左右C、前、后和上下D、以上都不对正确答案：A10.下列选项中，（）不是混合砂浆的原料。

A、水泥B、石灰膏C、碎石D、砂正确答案：C11.下面（）是板中的钢筋。

A、吊筋B、箍筋C、弯起钢筋D、分布钢筋正确答案：D12.木窗的窗扇宽度不宜大于mm。

（）A、600B、500mmC、800mmD、700mm正确答案：A13.外墙外侧墙脚处的排水斜坡构造成为（）。

A、散水B、明沟C、踢脚D、勒脚正确答案：A14.民用建筑常用门的高度一般应大于（）mm。

A、1800B、1500C、2100D、2400正确答案：C15.地下室防潮的构造设计中，以下哪种做法不采用（）。

A、在地下室顶板中间设水平防潮层B、在地下室外墙外侧设垂直防潮层C、在地下室外墙外侧回填滤水层D、在地下室底板中间设水平防潮层正确答案：C16.建筑工程图的尺寸标注中，以下（）以m为单位。
