徐工XE200DA履带式液压挖掘机特点介绍

施工机具设备配置第一节施工机械总体安排情况一、配置原则优选精良、先进的设备，并合理匹配，形成综合生产能力；设备能力大于进度指标要求的能力；同类设备尽可能采用同厂家同型号设备，以方便配件供应和维修；就近调配机械设备。

二、调配计划施工机械设备由我单位设备物资部门进行统一调配，以满足本合同段工程需要。

拟投入本合同工程的主要施工机械见下表。

开槽机PCR-30 1 凯联－美国辛姆莱2021年——养护13吨双钢轮压路机STR130C-8C1三一重工2021年119激振力（kn）：169/119道路双钢轮液压振动压路机LTC208 1洛阳路通2021年74激振力（kn）：160×2/90×2道路全液压单钢轮压路机XS123 1 徐工2021年93激振力280/190kN道路全液压单钢轮压路机XG626H 1 厦工2021年154激振力(高/低)480/375kN道路施工设备具体见附表五试验和检测仪器设备见附表六第二节施工机械性能先进、保证本工程措施一、施工机械性能先进除以上通用市政工程机械外，本工程为保证热力管道焊接质量，引入专门的先进管道焊机进行管道连接。

（一）HW-ZD-201 磁吸式全位置智能焊机满足各种工况的GMAE/FCAW-GS焊接工艺。

碳钢、不锈钢、合金钢、低温钢等（不可磁力吸附的材质应另配小车轨道）采用高清5寸彩色触摸界面，可实现焊接参数实时编辑输入，储存和调用。

实现360° 24个焊接分区参数预设，自动调用。

焊缝质量满足AUT/RT等探伤检测。

技术参数型号HW-ZD-201工作电压额定电压DC12-35V 典型DC24 额定功率：<100W电流控制范围大于等于80A小于500A电压控制范围16-35V焊接速度0-800mm/min,无线调速适用管径≥Φ168mm适用壁厚5-100mm外形尺寸（L*W*H）焊接小车275mm*172mm*220mm（二）YX-G168 轨道式全位置智能焊机（单炬）G168单炬外焊机是结合控制技术和焊接工艺技术的自动焊设备。

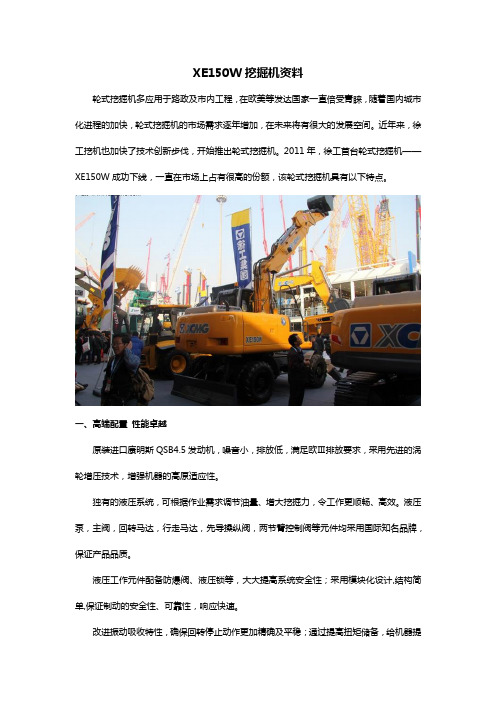

XE150W挖掘机资料轮式挖掘机多应用于路政及市内工程，在欧美等发达国家一直倍受青睐，随着国内城市化进程的加快，轮式挖掘机的市场需求逐年增加，在未来将有很大的发展空间。

近年来，徐工挖机也加快了技术创新步伐，开始推出轮式挖掘机。

2011年，徐工首台轮式挖掘机——XE150W成功下线，一直在市场上占有很高的份额，该轮式挖掘机具有以下特点。

一、高端配置性能卓越原装进口康明斯QSB4.5发动机，噪音小，排放低，满足欧Ⅲ排放要求，采用先进的涡轮增压技术，增强机器的高原适应性。

独有的液压系统，可根据作业需求调节油量、增大挖掘力，令工作更顺畅、高效。

液压泵，主阀，回转马达，行走马达，先导操纵阀，两节臂控制阀等元件均采用国际知名品牌，保证产品品质。

液压工作元件配备防爆阀、液压锁等，大大提高系统安全性；采用模块化设计,结构简单,保证制动的安全性、可靠性，响应快速。

改进振动吸收特性，确保回转停止动作更加精确及平稳；通过提高扭矩储备，给机器提供更加强劲的回转能力。

动臂油缸与斗杆油缸设计有缓冲，可以减少机器的振动与冲击，降低噪音并延长油缸寿命。

二、高品质驾驶享受符合人机工程学设计的宽阔的驾驶空间，全新设计的内饰风格，增大了驾驶室内部空间；采用低噪音发动机与风扇，有效的降低了室内噪音，提高了整机舒适性。

采用大容量空调及暖风机，制冷制热迅速，为操作者提供了舒适的操作环境。

可倾斜的方向盘设计，前后可倾斜29°，上下可伸缩60mm，可满足不同人群的需求。

变速箱中置设计，提高了整机的稳定性与箱桥维修的便利性，采用耐久高效的新型箱桥，具有超强的行走能力。

变速箱换挡采用电磁阀控制，具有反馈迅速换挡平顺的特点；箱桥集成制动系统，在保证安全性的同时使整车震动最小化，有效的提高了制动稳定性。

制动踏板与油门踏板采用人机工程学布置，在保证最大的操作效率的同时运用最小的控制力，有效的提高了操作的舒适性。

加大的踏板间隙，有效的防止误操作，提高了操作安全性。

徐工XE270DK挖掘机介绍在云南曲靖某采石厂，徐工XE270DK挖掘机的身影正投入矿山挖掘工作中，开采山石、搬运矿料，辗转在各项工作中不停歇；在河北隆化县的新农村，一条条宽阔笔直的道路，一排排整齐现代化的独立庭院，“富民强国”的美丽乡村风貌，徐工E270DK挖掘机的力量也不可或缺……徐工XE270DK履带式挖掘机，广泛适用于土石方工程、市政建设、公路桥梁建设、挖建沟渠、农田水利建设、小型矿山作业等工程，用优质赢得用户好评。

智能操控，高效耐用徐工XE270DK挖掘机效率高、控制精准、品质可靠、性能高。

拥有为其量身定制的发动机，低速大扭矩，燃油消耗低；先进的徐工挖机智能管理系统，实现机器信息数字化共享，提高产品智能化水平。

同时配置电脑控制技术，确保机器在各种作业状态下始终保持最佳的效率和经济性。

强化升级的四轮一带，使用寿命长，底盘耐用，工作装置可靠耐磨。

新型挖斗，提高徐工XE270DK挖掘机的性能，作业效率高。

灵活机动，适用广拥有“全能开采王”称号的XE270DK，既具有中型挖机的反铲、抓铲、破碎、钻孔、夹剪、适当起重等多功能，同时又具有小型挖机易运输、低能耗、灵活性、适应性的优势，可选配十余种作业机具，实现一机多用，性价比超高。

良好的海拔适应性，徐工XE270DK能在海拔5000米的场地作业自如。

自主控制器能够对车辆的海拔高度和发动机进气压力自动收集，在显示器上提示操作者进行高原模式的选择。

强劲动力，高回报徐工XE270DK拥有全面优化的新液压系统，作业量增加；新型液压主泵，排量较上一代产品提高12%；强大的行走力和挖掘力，增加其作业量。

新型行走马达最大牵引力由194提升至206，提升6%，铲斗面积大，更够在同等时间内提高其作业量。

同时，徐工XE270DK能够智能匹配液压泵与发动机功率，保证挖掘机工作效率。

舒适安全，提供人文主义的关怀全新驾驶室，操作环境舒适；功率空调，制冷效果更好；采用硅油离合器风扇，实现散热风扇按需开度控制，噪音更低，室内噪声平均降低集成化的控制面板，让驾驶员操控更加顺畅；一键急停，安全有保证。

徐工XGC88000型液压履带式起重机
一、制造厂
徐工集团
二、主要技术参数
徐工XGC88000型液压履带式起重机主要技术参数
项目 单位 数值 最大
额定起重量 超起
工况
重型主臂 t 3600
塔式副臂 t 2400
短副臂 t 2400
最大起重力矩 t.m 88000
超起工况 尺寸参数 主臂变幅角度 ° 30～85 重型主臂长度 m 60～120 轻型主臂长度 m 90～144 主臂+塔式副臂长度 m 108+108 主臂+短副臂 m 120+33
速度参数 起升机构最大单绳速度（空载，第10层） m/min 77 主臂变幅最大单绳速度 m/min 63 塔臂变幅最大单绳速度 m/min 95 桅杆变幅最大单绳速度 m/min 70 最大回转速度 r/min 0.01 最高行驶速度 km/h 0.28
爬坡度 6%
平均接地比压 MPa 0.291
发动机功率 kW 641×3
整机质量（54m重型主臂、2000 t吊钩） t 2275
运输状态（主机）单件最大质量 t 65
运输状态单件(主机)最大尺寸（长×宽×高） m 13×3.5×3.4
三、外形尺寸
徐工XGC88000型液压履带式起重机外形尺寸图。

XGC200履带起重机亮点介绍1.起重性能高，作业范围广1）主臂最大额定起重量/幅度为200t/4m，主臂最大起重力矩达1079.4tm。

2）最长主臂+最长变幅副臂为52m+59m,变幅副臂最大额定起重量达50t。

3）固定副臂最大额定起重量达33.5t。

2.运输方便1）主机最大运输重量仅39t，最大运输宽度仅3m。

2）运输时无需拆桅杆和卷扬，变幅副臂底节臂和前后撑杆可一体运输。

3. 具备安全方便的完全自拆装系统1）使用桅杆吊拆装左右履带架、车身平衡重，分装上车平衡重，吊装臂架。

（选装功能）2）配重顶升机构，可实现上车平衡重的自拆装，方便快捷。

（选装功能）3）车架与履带架、臂架与转台、转台与平衡重通过动力销连接，方便快捷。

4.新增了工作模式和安装模式转换功能和桅杆一键扳起功能，拆装采用遥控方式控制，大大提升了主机拆装的安全性和方便性。

5.行走采用脚踏阀控制，具有自动换向功能，可使行走操作更方便。

6.主臂主弦管采用了变壁厚设计，在提升起重能力的同时减轻了自身重量。

7.履带架中部增加了四组托轮，可减小履带板的磨损，同时可使行走更平稳。

8.对司机室托架进行了改进设计，可减小运输过程中对司机室的冲击。

9.增加了控制主泵流量的微动操作，使整车操作更平稳。

10.回转机构由两套带偏心机构的回转减速机及马达驱动，可增加回转的平稳性。

11.臂头单滑轮采用新型结构形式，主副钩间距大，便于吊装，同时便于自身安装。

12．控制系统为电比例泵控变量系统，系统简洁、可靠，具有良好的微动性能。

13. 起升系统采用电控+压力切断形式的变量马达，能够避免二次提升下滑现象，提高作业安全性。

XGC200履带起重机技术规格履带起重机型号XGC200 Array最大额定起重量：200t最大起重力矩：1079.4t.m一、产品的部件和系统描述一）上车部分1、臂架组合方式主臂长度19～82米，最大起重量200吨(倍率为14)。

由1节9米主臂底节臂、1节3米主臂中间节、2节6米主臂中间节、4节12米主臂中间节、1节10米顶节臂组合而成。

详解徐⼯XE60CA挖掘机参数性能徐⼯XE60CA挖掘机性能⼀、⾼端配置，性能卓越1、徐⼯XE60CA挖掘机采⽤新⼀代洋马发动机，功率提升15%，燃油喷射系统全新优化，动⼒更强劲，作业更⾼效。

2、采⽤全新负载液压敏感系统，该系统的主要特点在于泵的控制信号采集于⼯作装置的实际负载压⼒，多路阀将⼯作装置中动臂、⽃杆、铲⽃中最⼤的⼯作压⼒作为压⼒信号发送⾄液压泵，从⽽调整液压泵的斜盘⾓度，改变液压泵输出流量和输出压⼒。

3、液压系统升级后，能耗更低，响应速度更快，控制精准，冲击⼩，保持强⼤的挖掘能⼒和优异的作业效率。

主泵采⽤先进的伺服控制缸，流量变化响应速度极快。

⼆、⾼品质驾驶享受1、驾驶室外观简洁、流畅，⼤⽓美观，后⽅视野更开阔，且驾驶室整体减震，⼤⼤减少驾驶员长时间操作的疲劳感，提⾼了⼯作效率。

2、⼈性化细节设计，室内所有操控元件均按照⼈机⼯程学理论进⾏科学、合理布置，郑家了杯托、备⽤电源、杂志袋、储物盒等⼈性化配置，最⼤程度上提⾼操作的便捷性与舒适性。

3、采⽤新型座椅，稳重⼤⽓，新型悬浮装置及头枕使驾驶员作业更舒适。

同时对脚踏进⾏了改进，使操作更加舒适轻松。

4、新型系统最⼤的优点在于当驾驶员进⾏挖掘作业时，⼯作装置各部分动作的快慢只取决于先导阀⼝的开度，即驾驶员操作左右⼿柄的⾓度，⽽与各部分的负载⼤⼩⽆关，这样就降低了机器对于驾驶员的熟练程度的要求。

三、坚固⾼效，持久耐⽤1、采⽤新型X架底盘系统，下车架内部通过加强筋板，形成⼤截⾯箱体，具有良好的周向⼒承载性能，可以将上车传导的应⼒更均匀的施加在履带梁上，减少了履带梁的局部应⼒集中现象。

2、对动臂强度重新进⾏优化设计，动臂增加局部加强板，提⾼了动臂后⽀座刚性，动臂应⼒分布更加均匀合理。

3、回转平台局部加强，边梁采⽤C型钢，整体可靠性更⾼。

4、采⽤国际标准的新型履带，可靠性更⾼，配备双排夹轨器，保证在恶劣⼯况下，履带坚固稳定。

四、便捷的维修保养⽇常的维修保养触⼿可及，⽅便快捷。
