55°圆柱管螺纹的型式和尺寸
55度圆锥管螺纹的实际加工尺寸。

管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000 G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于8分，1/4 ?就是2分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

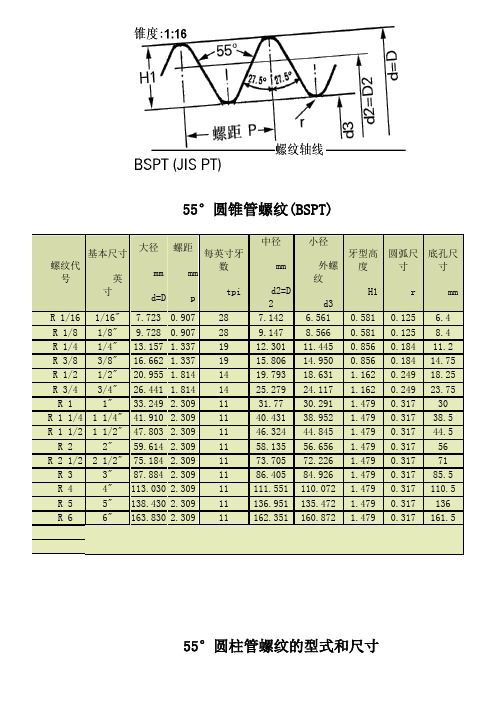

55°圆锥管螺纹(BSPT)螺纹代号基本尺寸英寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1圆弧尺寸r底孔尺寸mmR 1/16 1/16" 7.723 0.907 28 7.142 6.561 0.581 0.125 6.4 R 1/8 1/8" 9.728 0.907 28 9.147 8.566 0.581 0.125 8.4 R 1/4 1/4" 13.157 1.337 19 12.301 11.445 0.856 0.184 11.2 R 3/8 3/8" 16.662 1.337 19 15.806 14.950 0.856 0.184 14.75 R 1/2 1/2" 20.955 1.814 14 19.793 18.631 1.162 0.249 18.25 R 3/4 3/4" 26.441 1.814 14 25.279 24.117 1.162 0.249 23.75 R 1 1" 33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4" 41.910 2.309 11 40.431 38.952 1.479 0.317 38.5 R 1 1/2 1 1/2" 47.803 2.309 11 46.324 44.845 1.479 0.317 44.5 R 2 2" 59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2" 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3" 87.884 2.309 11 86.405 84.926 1.479 0.317 85.5 R 4 4" 113.030 2.309 11 111.551 110.072 1.479 0.317 110.5 R 5 5" 138.430 2.309 11 136.951 135.472 1.479 0.317 136 R 6 6" 163.830 2.309 11 162.351 160.872 1.479 0.317 161.555°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱 (BSPP/BSPF)螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1底孔尺寸mmG 1/8 1/8"9.7280.907289.1478.5660.5818.7G 1/4 1/4"13.1571.3371912.30111.4450.85611.6G 3/8 3/8"16.6621.3371915.80614.950.85615G 1/2 1/2"20.9551.8141419.79318.631 1.16219G 5/8 5/8"22.9111.8141421.74920.587 1.16220.75G 3/4 3/4"26.4411.8141425.27924.117 1.16224.5G 7/8 7/8"30.2011.8141429.03927.877 1.16228G 1 1"33.2492.3091131.7730.291 1.47930.5G 1 1/8 1 1/8"37.8972.3091136.41834.939 1.47935G 1 1/4 1 1/4"41.912.3091140.43138.952 1.47939.5G 1 3/8 1 3/8" 44.3232.3091142.84441.365 1.47941.555度圆锥管螺纹的实际加工尺寸55°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱 (BSPP/BSPF)螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1底孔尺寸mmG 1/8 1/8"9.7280.907289.1478.5660.5818.7 G 1/4 1/4"13.1571.3371912.30111.4450.85611.6 G 3/8 3/8"16.6621.3371915.80614.950.85615 G 1/2 1/2"20.9551.8141419.79318.631 1.16219 G 5/8 5/8"22.9111.8141421.74920.587 1.16220.75 G 3/4 3/4"26.4411.8141425.27924.117 1.16224.5 G 7/8 7/8"30.2011.8141429.03927.877 1.16228 G 1 1"33.2492.3091131.7730.291 1.47930.5 G 1 1/8 1 1/8"37.8972.3091136.41834.939 1.47935 G 1 1/4 1 1/4"41.912.3091140.43138.952 1.47939.5 G 1 3/8 1 3/8" 44.3232.3091142.84441.365 1.47941.5 G 1 1/2 1 1/2"47.8032.3091146.32444.845 1.47945 G 1 3/4 1 3/4"53.7462.3091152.26750.788 1.47951 G 2 2"59.6142.3091158.13556.656 1.47957 G 2 1/4 2 1/4"65.712.3091164.23162.752 1.47963 G 2 1/2 2 1/2"75.1842.3091173.70572.226 1.47972.5 G 2 3/4 2 3/4"81.5342.3091180.05578.576 1.47979G 3 3"87.8842.3091186.40584.926 1.47985.G 3 1/4 3 1/4"93.982.3091192.50191.022 1.47991 G 3 1/2 3 1/2"100.332.3091198.35197.372 1.47997.75 G 3 3/4 3 3/4"106.682.30911105.201103.722 1.479104 G 4 4"113.032.30911111.55110.072 1.479110.5 G 4 1/2 4 1/2"125.732.30911124.251122.772 1.479123 G 55"138.432.30911136.951135.472 1.479136 G 5 1/2 5 1/2"151.132.30911149.651148.172 1.479148.5 G 6 6"163.832.30911162.351160.872 1.479161.5。

55°圆柱管螺纹的型式和尺寸
1、密封管螺纹（R）
密封管螺纹不加填料或密封质就能防止渗漏。

用密封管螺纹内螺纹有圆锥、圆柱两种形式，外螺纹只有圆锥一种形式。

配合方式：英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥
/锥”配合螺纹。

?
标记：英制密封圆柱内螺纹的特征代号为：RP；
副。

2
注意：两种管螺纹部分规格的公差不同（密封管螺纹精度更高）。

非螺纹密封的圆柱内螺纹可以和用螺纹密封的圆锥外螺纹相连接，但非螺纹密封的圆柱外螺纹却不可以和用螺纹密封的圆锥内螺纹形成用螺纹密封的连接。
