电子天平校准方法
1、目的:确保电子天平精度
2、范围:适用电子天平精度校准
3、校准方法
3.1校准周期:3个月
3.2校准条件:依室温实施校准
3.3校准用标准器:标准砝码
3.4外观检查:
3.4.1秤盘需保持清洁。
3.4.2调整水平器内气泡于正中央。
3.4.3字幕显示是否清晰,外观是否受损。
3.5精度检查:
3.5.1e是检定分度值,d是实际分度值。
e=d×10
3.5.2自动校准,按住“CAL”键不放,直到显示屏上出现“CAL”字样后松开该键,所需的校准砝码值会在显示屏上闪烁。
3.5.3在秤盘的中心位置放上校准砝码,当“0.00g”闪烁时移去砝码,待出现“0.00g”时校准完成。
3.5.4依校准点放置砝码,读取实测值,校准点依允许差范围表选取。
3.6注意事项:
3.6.1校正时应将门关闭。
3.6.2校正时取砝码要用镊子夹取,并轻放。
4、表单记录
4.1校正记录表
4.2计量器具校正原始记录表。
仪器设备检定证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备检定证书确认记录
仪器设备检定证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备检定证书确认记录
仪器设备检定证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录
仪器设备校准证书确认记录。
电子天平校准规范1、范围本规范适用于实验室各类电子天平的校准。
2、引用文件电子天平校准规范3、概述电子天平是通过作用于物体上的重力来确定该物体质量,并采用数字指示输出结果的计量器具。
天平用于砝码质量量值的传递,物体质量测量等。
4、计量特性4.1 示值误差:天平任何单次测量的示值与对应输人的砝码参考量值之差. 4.2 重复性:同一载荷多次测量结果之间的差值,用标准偏差来表示。
4.3 同一载荷在不同位置的示值误差:用各点示值与中间点示值之差绝对值中的最大值表示。
4.4 实际分度值(d):指相邻两个示值之差。
4.5 最大秤量:不计添加皮重时的最大秤量能力,Max。
5、校准条件5.1 标准砝码选择使用经过检定合格且具有检定证书的砝码,并且按照下表选择砝码。
5.2 校准环境校准应在稳定的环境条件下进行,除特殊情况外,校准工作应在天平的工作温度范围内进行。
对于Max/d≥5×105以上的天平,校准期间温度的最大变化不应超过1℃;相对湿度变化不应超过10%。
其他天平,校准期间温度的最大变化不应超过2℃;相对湿度变化不应超过15%。
震动、大气中水汽凝结、气流、磁场等其他影响量不得对测量结果产生影响。
对于任何试验载荷(包括无载荷),只有在天平示值稳定的情况下才能读取和记录天平的示值。
5.3 校准前的准备5.3.1 校准通常在天平使用地点进行。
5.3.2 检查天平的铭牌或产品标识,应有型号、实际分度值、最大秤量、编号、制造商等信息。
5.3.3 天平在校准前应经过适当时间的通电,如天平说明书规定的预热时间,没有规定,天平预热时间应不少于30min。
5.3.4 天平应保持水平状态。
6、校准项目和方法6.1 示值误差的测量6.1.1应在需校准的称量范围内均匀选取测量点,至少需有6个不同的试验载荷点,其中需包括零点、最大秤量点或接近最大秤量点。
6.1.2在测量之前,应将示值设置为零,测量可以从零载荷顺序增加至最大秤量,在测量过程中的每一步都可以卸载载荷,卸载后需检查零点,如果零点示值不为零,应将示值设置为零。
电子天平检定方法电子天平检定方法一、检定前准备1、将天平放置在一平整、稳固的平台或平板上2、将天平调整到水平位置3、接通电源,天平预热,达到平衡、稳定4、校准天平5、进行一次预加载二、外观检查1、计量特征:准确度等级、最小称量Min、最大称量Max、检定分度值e,实际分度值d。
2、标记:法制计量管理标志.3、天平的使用条件和地点是否合适.4、使用天平刷清扫天平内部。
三、偏载误差1、载荷在不同位置的示值误差须满足相应载荷最大允许误差的要求。
2、按秤盘的表面积,将秤盘划分为四个区域,下图为天平偏载误差检定位置示意图.3、按照图中“1、2、3、4、5"的顺序依次测量,试验载荷选择1/3(最大称量+最大加法除皮效果)的砝码。
优选个数较少的砝码,如果不是单个砝码,允许砝码叠放使用。
单个砝码应放置在测量区域的中心位置,若使用多个砝码,应均匀分布在测量区域内.4、在“1、2、3、4、5”五个测量点转换测量时不能出现空载现象。
1254312543四、重复性电子天平检定方法1、相同载荷多次测量结果的差值不得大于该载荷点下最大允许误差的绝对值.2、如果天平具有自动置零或零点跟踪装置,应处于工作状态.3、试验载荷应选择80%—100%最大称量的单个砝码,测试次数不少于6次。
4、测量中每次加载前可置零。
5、Emax—Emin≤|MPE|Emax为加载时天平示值误差的最大值;Emin为加载时天平示值误差的最小值.五、示值误差1、各载荷点的示值误差不得超过该天平在该载荷时的最大允许误差。
2、测试时,载荷应从零载荷开始,逐渐地往上加载,直至加到天平的最大称量,然后逐渐地卸下载荷,直到零载荷为止。
3、试验载荷选择的载荷点必须包括:空载、最小称量、最大允许误差转换点所对应的载荷、最大称量。
4、无论加载或卸载,应保证有足够的测量点数,对于首次检定的天平,测量点数不得少于10点,对于后续检定或使用中检验的天平,测量点数可以适当减少,但不得少于6点。

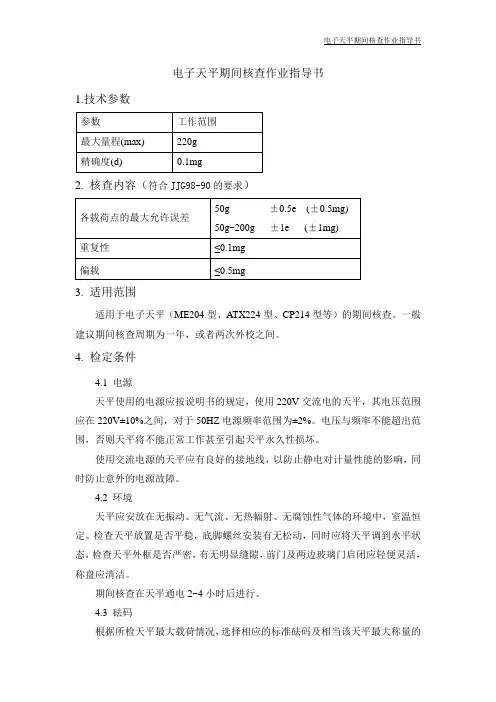

电子天平期间核查作业指导书1.技术参数2.核查内容(符合JJG98-90的要求)3.适用范围适用于电子天平(ME204型、ATX224型、CP214型等)的期间核查。
一般建议期间核查周期为一年,或者两次外校之间。
4.检定条件4.1 电源天平使用的电源应按说明书的规定,使用220V交流电的天平,其电压范围应在220V±10%之间,对于50HZ电源频率范围为±2%。
电压与频率不能超出范围,否则天平将不能正常工作甚至引起天平永久性损坏。
使用交流电源的天平应有良好的接地线,以防止静电对计量性能的影响,同时防止意外的电源故障。
4.2 环境天平应安放在无振动、无气流、无热幅射、无腐蚀性气体的环境中,室温恒定。
检查天平放置是否平稳,底脚螺丝安装有无松动,同时应将天平调到水平状态,检查天平外框是否严密,有无明显缝隙,前门及两边玻璃门启闭应轻便灵活,称盘应清洁。
期间核查在天平通电2~4小时后进行。
4.3 砝码根据所检天平最大载荷情况,选择相应的标准砝码及相当该天平最大称量的等量砝码。
标准砝码可以是等砝码,也可以是级砝码,但它的误差(对于等砝码为检定精度,对于级砝码为质量允差)不得大于被检天平在该载荷下最大允许误差的1/3。
同时配备符合要求的小砝码,以便测定天平的灵敏度。
检定电子天平的标准砝码其磁化率不大于0.001。
5. 操作步骤5.1 核查各载荷点的最大允许误差a. 将天平调到零位;b. 载荷从零载荷开始逐渐地往上加载,直到加到天平的最大称量。
然后逐渐地卸下载荷,直到零载荷为止,其测量点数不少于5点。
将天平示值依次记录于《电子天平期间核查记录表》“1”中;c. 最大允许误差按标准JJG98-90规定在50g 以下应等于±0.5e (即±5d ),也就是±0.5mg ;在50g~200g 范围内应小于等于±1e (即±10d )也就是±1mg 。

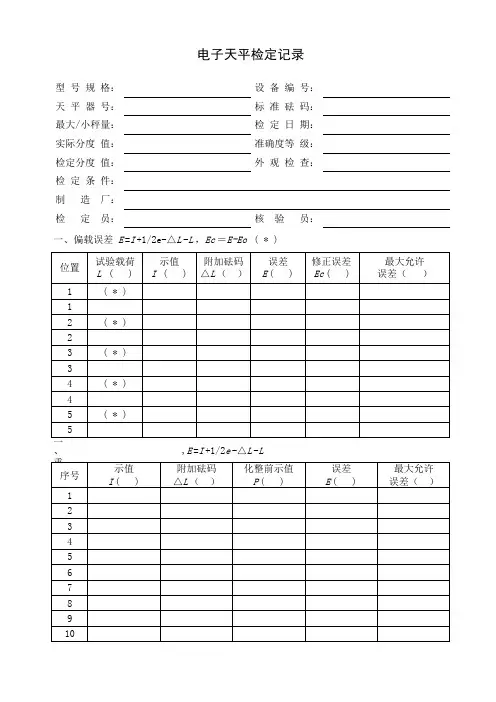

万分之一电子天平的检定记录电子天平检定原始记录送检单位:######3###有限公司地址: #### 证书编号:F04-20082717制造厂上海天平仪器厂最大/小秤量200g/10mg 实际分度值d 0.1mg 温度:22.0℃型号规格FA2004 天平器号153 检定分度值e 1mg 湿度:49%RH设备编号/ 准确度等级外观检查合格标准砝码E2等级砝码标准砝码证书编号F03-20080246F03-20080245 有效期至 2009年7月30日测量范围1mg~500g 标准砝码编号255 不确定度或准确度等级或最大允许误差U=(0.01~0.27)mgU=(0.002~0.008)mg检定依据JJG1036-2008《电子天平》检定日期2008年8月27日有效期至2009年8月26日一、偏载误差 E = I + e/2 –△L – L,EC = E – E0 (*)位置试验载荷L(g) 示值I(g) 附加砝码△L(g) 误差E(g) 修正误差Ec(g) 最大允许误差(e) 注1 (*)0.0010 0.0010 0.0000 / /1 99.9998 99.9992 -0.0006 -0.0006 ±1.02 (*)0.0010 0.0010 0.0000 / /2 99.9998 99.9998 0.0000 0.0000 ±1.03 (*)0.0010 0.0010 0.0000 / /3 99.9998 99.9998 0.0000 0.0000 ±1.04 (*)0.0010 0.0010 0.0000 / /4 99.9998 99.9998 0.0000 0.0000 ±1.05 (*)0.0010 0.0010 0.0000 / /5 99.9998 99.9998 0.0000 0.0000 ±1.0二、重复性L=200.0000 , E = I + e/2 –△L – L序号示值I(g) 附加砝码△L(g) 化整前示值P(g)误差E(g)最大允许误差(e)1 200.00000.0000 ±1.02 199.9998 -0.0002 ±1.03 199.9998 -0.0002 ±1.04 199.9999 -0.0001 ±1.05 199.9999 -0.0001 ±1.06 199.9996 -0.0004 ±1.078910三、示值误差 E = I + e/2 –△L – L,EC = E – E0 (*)序号试验载荷L(g)示值I(g)附加砝码△L(g)误差E(g)修正误差Ec(g)最大允许误差(e)1 (*)0.0010 0.0010 0.0010 (*)0.0000 0.0000/ 0.0000 ±0.52 0.0100 0.0100 0.0100 0.0000 0.0000 0.0 000 0.0000 ±0.53 20.0000 20.0000 20.0000 0.0000 0.00000.0000 0.0000 ±0.54 50.0000 50.0000 50.0000 0.0000 0.00000.0000 0.0000 ±0.55 99.9998 99.9999 99.9999 0.0000 0.00010.0000 0.0001 ±1.06 149.9997 149.9998 149.9998 0.0001 0.00010.0001 0.0001 ±1.07 200.0000200.0003 200.0003 0.0003 0.0003 0.0003 0.0003±1.089101112四、检定结果检定项目检定结果最大允许误差测量范围10mg~200g /实际分度值0.1mg /检定分度值1mg /偏载误差-0.6mg ±1.0e重复性0.4mg 1.0e(此处为)示值误差0≤m≤50g0.0mg ±0.5e50g<m≤200g0.3mg ±1.0e/<m≤// ±1.5e检定分度数2×105 /天平定级/备注:检定员:核验员:电子天平各载荷点的最大允许误差的检定首先开机预热,然后按照说明书的操作程序对电子天平进行校准(这一步很关键),校准完毕,显示零位。
型号规格:标准砝码:检定条件:检定日期:检定员:核验员:位置误差E (g)修正误差E c (g )1(*)12(*)23(*)34(*)45(*)5二、重复性 L=g序号123456试验载荷L(g )1(*)±0.5e 1±0.5e2±0.5e 3±0.5e 4±0.5e 5±1.0e 6±1.0e 7±1.0e附加砝码△L(g )↓ ↑三、示值误差 E=I+1/2e-△L -L,E c =E-E 0(*)最大允许误差(e )↓ ↑修正误差Ec (g )↓ ↑±1.0 e ±1.0 e/四、检定结果示值I (g )↓ ↑测量范围 ( g )误差E (g )检定结果±1.0e 最大允许误差±0.5e ±1.0e ±0.5e ///天平定级:检定结论:示值误差0g ≤m ≤50g 50g<m ≤200g /<m ≤/检定分度数:重复性 E max -E min检定项目实际分度值d (mg)检定分度值e (mg)偏载误差E (mg)序号示值I (g )±1.0 e 误差E( g)最大允许误差(e )±1.0 e ±0.5e±0.5e ±0.5e 最大允许误差(e )±0.5e±0.5e ±0.5e E=I+1/2e-△L -L ,±0.5e ±0.5e ±0.5e ±0.5e 示值 I ( g )附加砝码△L ( g)天平器号:实际分度值:送检单位:最大/小秤量:电子天平检定计算表准确度等级:外观检查:检定分度值:制造厂:检定依据JJG1036-2008《电子天平》一、偏载误差 E=I+1/2e-△L-L, E c =E-E 0(*)试验载荷L( g)化整前示值P(g)附加砝码△L (g )±1.0 e ±1.0 e 备注:天平使用中检验的最大允许误差应是首次检定时最大误差允许误差的2倍。
MS105DU型电子天平确认方案相关部门:□研发中心□其他部门目录1. 设备概述 (3)2. 目的 (3)3. 范围 (3)4. 验证机构及职责 (3)5. 风险评估 (4)6. 确认步骤 (4)6.1. 验证实施先决条件 (4)6.2. 安装确认(IQ) (5)6.3. 运行确认(OQ) (5)6.3.1. 功能测试 (5)6.4. 性能确认(PQ) (7)7. 偏差与变更情况确认 (8)8. 再验证要求 (8)9. 参考资料 (8)10. 确认记录清单 (8)1.设备概述MS105DU型电子天平,最小称量:10mg,最大称量120g,主要用于实验室样品的称量,设备参数信息:提供书面文件证明MS105DU型电子天平的安装/运行/性能能够满足试验要求,确保MS105DU型电子天平性能稳定可靠,测量数据可信。
3.范围本确认方案适用于本公司MS105DU型电子天平的确认。
4.验证机构及职责5.风险评估主要针对MS105DU型电子天平及其系统进行风险评估,用以规避或降低风险。
6.确认步骤6.1.验证实施先决条件6.1.1.文件确认在执行此方案前,确认与本次确认方案的相关文件已经批准或生效,填写文件批准或生效日期。
将文件批准或生效日期记入附录2:《验证支持文件检查确认记录》内。
6.1.2.培训确认在执行此方案前,确认本验证方案以及相关文件已进行培训,并填写培训记录。
将验证小组的培训情况记入附录3:《验证小组培训记录》内。
6.1.3.计量确认在执行此方案前,确认验证中所使用的仪器、仪表、量具、衡器等已检定或校验完成,填写校验日期或有效期。
将计量情况记入附录4:《计量情况确认记录》内。
6.2.安装确认(IQ)6.3.运行确认(OQ)6.3.1.功能测试➢OQ开始前状态确认:开始OQ前,确认天平位于水平状态。
按开机键,预热60分钟后,进行如下测试:➢查看按键功能确认:按键操作功能描述短按在mg/g单位下进行取样操作短按开机状态下,短按即可内部较准短按开机,置零/去皮短按开机长按关机短按开机状态下,打印称量所得数据➢校准功能:短按键1.5S,LCD显示[ADJ.INT],出现等待符号“------”,接着LCD屏幕显示[ADJ.DONE],最后献上“0.00000g”,即完成了内部校准。
电子天平检定规程电子天平利用电磁力平衡重力原理制成的天平称之为电子天平。
随着实验室应用的越来越普遍,其测量的准确性、可靠性也就愈为重要,对电子天平计量检定的描述比较笼统,可操作性欠佳,这样使得从事电子天平计量检定工作的人员,在对规程的理解上并不十分透彻。
尤其在评判一个电子天平的“合格与否”所掌握的尺度上不尽相同,使得仪器测量的准确性、参数的可靠性不能得到保证。
为使电子天平在实际应用中的质量得到有效控制。
那么电子天平检定规程又是怎样的?一、进行分级和判定其各项允差目前生产电子天平的厂家比较多,有个别厂家在产品说明中未能详细的标识其性能指标,或者是标识不规范、不统一,有的给出级别,有的不给出级别。
比如有的电子天平明确了实际标尺分度值d,而未标明它的检定分度值e,这对于使用者来说会误以为d=e,认为电子天平能分辨出最小的值就是它本身能够称量的准确数值。
而对于计量检定人员来讲,确定电子天平的检定标尺分度值e非常关键,因为e是用来评定其准确度级别以及最大允许误差的依据:在计量检定中若各项参数指标的最大示值误差均不大于1d,我们确定e=d;如果各项参数指标最大示值误差均小于10d,我们确定e=l0d。
有时还需根据具体情况而定,比如当d:0.2mg时,e=5d;d:0.5mg时,e=2d。
总之,在对检定标尺分度值的划分上应按照以下形式:l×l0k或2×10k或5×)。
我们把除了e=d以外的情况都归为≠d,其中以e=l0d最为常见。
以下是根据检定分度值e来对电子天平进行等级划分及其最大允许误差的归纳总结。
二、计量性能检定的主要内容在日常的周期检定和常规的产品质量检查中,一般需要检定以下几项内容:天平灵敏度、鉴别力的检定;天平各载荷点的最大允许误差(称量线性误差)的检定;天平重复性的检定;天平的偏载或四角误差的检定;天平配衡功能的检定。
表1天平等级划分及最大允许误差1、电子天平灵敏度、鉴别力的检定电子天平的灵敏度一般指分度灵敏度,其在数值上应正好等于该天平相应载荷的检定分度值。
