道路勘测设计课程设计说明书《道路勘测设计》课程设计说明书第1章绪论1.1 设计任务与内容设计名称：某新建三级公路路线设计设计资料：[1]公路等级：山岭重丘区三级公路；设计速度：30km/h；[2]地形图：地形图2张，比例尺：1:2000；[3]路线起、终点：见地形图；[4]路线沿线地质：泥质页岩设计要求：①路线主要技术指标的确定；②路线方案的选择和确定；③纸上定线；④平面、纵断面和横断面设计；⑤路线设计计算，包括：曲线要素、路线里程、纵断面设计高程、路基加宽、超高、土石方数量等；⑥图纸表格的绘制和填写，包括：平面图、纵断面图、路基标准横断面图、路基横断面图、直线及曲线一览表、路基设计表、土石方数量计算表等；1.2 设计成果设计公路为三级公路，设计速度为30km/h，路线长度大约为1500m。

焦点个数为5个，最小平曲线半径为350m，最大平曲线半径为515m。

最大纵坡为3.310%，最小纵坡为0.507%。

最大坡长为500m,最小坡长为192m。

竖曲线半径均为2000m。

第2章路线平面设计2.1 路线平面线形说明平面线形设计一般原则为（1）平面线形应与地形、地物相适应，与周围环境相协调，在地势起伏很大的山岭重丘区，路线以高程为主导，为适应地形，曲线所占比例较大。

平面线形以曲线为主。

直线、圆曲线、缓和曲线的选用与合理组合取决于地形地物等具体条件，不要片面强调路线以直线为主或曲线为主。

（2）保持平面线形的均衡与连贯，长直线尽头不能接以小半径曲线。

长直线和大半径曲线会导致较高的车速，若突然出现小半径曲线，会因减速不及而造成事故。

高、低标准之间要有过渡。

同一等级的道路由于地形的变化在指标的采用上会有变化，同一条道路按不同设计速度的各设计路段之间也会形成技术标准的变化。

（3）平曲线应有足够的长度，汽车在曲线路段上行驶，如果曲线过短，司机就必须很快的转动方向盘，这样在高速行驶的情况下是非常危险的。

同时，如不设置足够长度的缓和曲线，使离心加速度变化率小于一定数值，从乘客的心理和生理感受来看也是不好的。

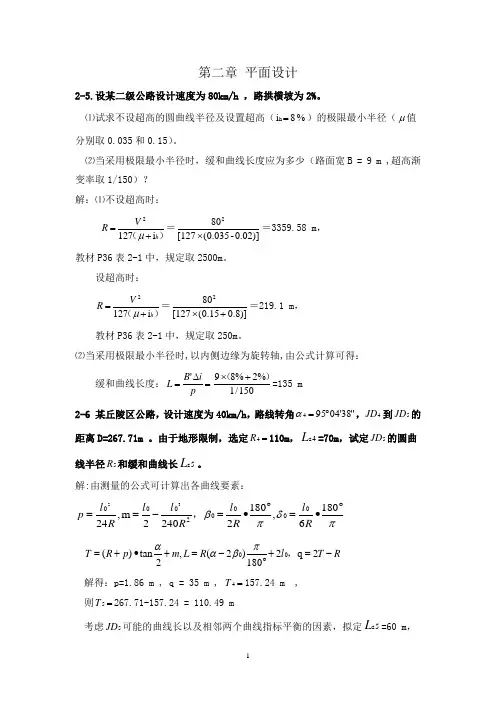

第二章 平面设计2-5.设某二级公路设计速度为80km/h ，路拱横坡为2%。

⑴试求不设超高的圆曲线半径及设置超高（% 8 i h =）的极限最小半径（μ值分别取0.035和0.15）。

⑵当采用极限最小半径时，缓和曲线长度应为多少（路面宽B = 9 m ,超高渐变率取1/150）？ 解：⑴不设超高时：）（h V R i 1272+=μ＝0.02)]-(0.035[127802⨯＝3359.58 m ， 教材P36表2-1中，规定取2500m 。

设超高时：）（h V R i 1272+=μ＝0.8)](0.15[127802+⨯＝219.1 m ， 教材P36表2-1中，规定取250m 。

⑵当采用极限最小半径时,以内侧边缘为旋转轴,由公式计算可得：缓和曲线长度：=∆=pi B L '150/1%2%89）（+⨯=135 m 2-6 某丘陵区公路，设计速度为40km/h ，路线转角"38'04954︒=α，4JD 到5JD 的距离D=267.71m 。

由于地形限制，选定=4R 110m ，4s L =70m ，试定5JD 的圆曲线半径5R 和缓和曲线长5s L 。

解:由测量的公式可计算出各曲线要素：πδπβ︒•=︒•=-==1806,18022402m ,240000200032R l R l R l l R l p ， R T l R L m p R T -=+︒-=+•+=2q 2180)2(,2tan)(00，πβαα 解得：p=1.86 m , q = 35 m , =4T 157.24 m , 则=5T 267.71-157.24 = 110.49 m考虑5JD 可能的曲线长以及相邻两个曲线指标平衡的因素，拟定5s L =60 m ，则有：522460p R = ,30260m ==，"28'20695︒=α 解得=5R 115.227m2-7、某山岭区公路，设计速度为40km/h ,路线转角"00'54322︒=右α ，"00'3043︒=右α ，1JD 至2JD 、2JD 到3JD 距离分别为458.96 m 、560.54 m 。

道路勘测设计电子版内容概要孙家驷主编的《道路勘测设计》为高等学校土木工程专业规划教材，主要介绍公路与城市道路勘测与设计的基本概念、基本原理和基本方法。

全书共11章，包括：概论，道路设计管理及控制要素，道路平面设计，道路纵断面设计，道路横断面设计，道路规划设计，道路选线与总体设计，道路交叉设计，道路排水及道路设施设计，道路勘测，道路环境与景观设计。

《道路勘测设计》主要作为高等学校土木工程专业、道路桥梁与渡河工程专业教学用书，可供道路设计、施工、养护、管理的工程技术人员学习参考，也可用作继续教育、成人教育的专业课教材。

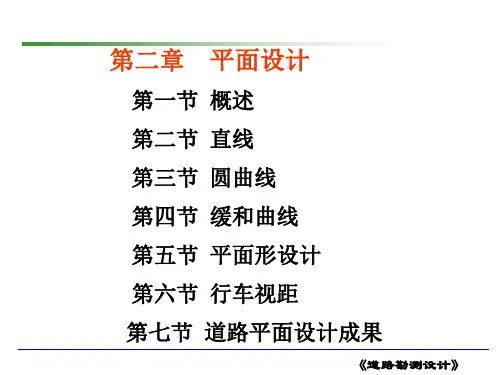

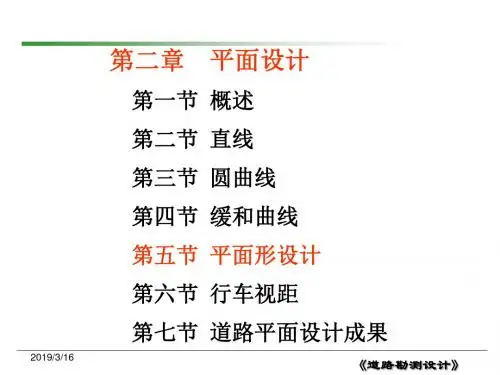

书籍目录第一章概论第一节交通与道路运输第二节我国道路发展概况第三节道路的分类、等级及组成第四节道路勘测设计复习思考题及习题第二章道路设计管理及控制要素第一节道路勘测设计管理第二节道路设计控制要素复习思考题及习题第三章道路平面设计第一节平面线形设计原理第二节直线设计第三节圆曲线设计第四节缓和曲线设计第五节平面线形设计与计算第六节视距第七节平面设计成果复习思考题及习题第四章道路纵断面设计第一节纵断面设计原理第二节纵断面设计标准第三节纵断面设计与计算第四节纵断面设计成果第五节道路线形综合设计复习思考题及习题第五章道路横断面设计第一节横断面组成第二节横断面各组成部分设计第三节超高及加宽第四节横断面视距的保证第五节横断面设计第六节路基土石方计算与调配复习思考题及习题第六章道路规划设计第一节道路规划概要第二节公路网规划第三节城市道路网规划复习思考题及习题第七章道路选线与总体设计第一节选线概要第二节平原区选线第三节山区及丘陵区选线第四节道路定线第五节公路总体设计第六节城市快速路、高架路、环形路的总体设计复习思考题及习题第八章道路交叉设计第一节道路交叉概要第二节道路平面交叉第三节道路立体交叉复习思考题及习题第九章道路排水及道路设施设计第一节道路排水系统及组成第二节公路排水设计第三节城市道路排水设计第四节道路交通设施设计复习思考题及习题第十章道路勘测第一节道路勘测的要求第二节道路初测第三节道路定测第四节道路勘测验收及核审复习思考题及习题第十一章道路环境与景观设计第一节道路环境工程设计第二节道路景观设计第三节公路环境保护与景观设计文件编制。

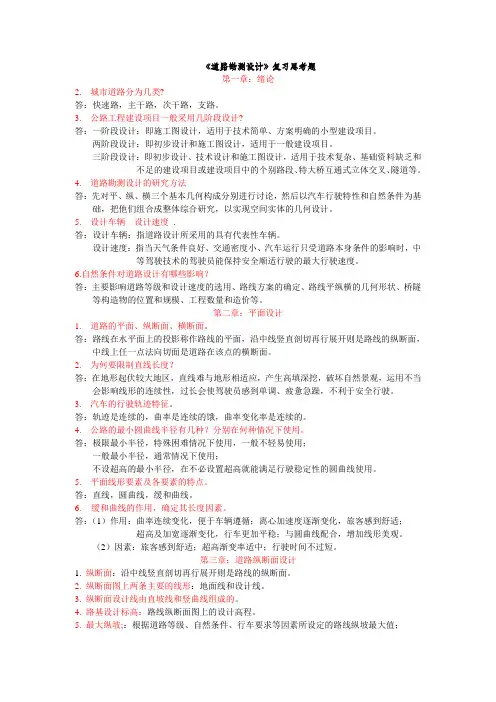

《道路勘测设计》复习思考题第一章：绪论2. 城市道路分为几类?答：快速路，主干路，次干路，支路。

3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。

两阶段设计：即初步设计和施工图设计，适用于一般建设项目。

三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。

4. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。

5. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。

设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。

6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。

第二章：平面设计1. 道路的平面、纵断面、横断面。

答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。

2. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。

3. 汽车的行驶轨迹特征。

答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。

4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。

答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。

5. 平面线形要素及各要素的特点。

答：直线，圆曲线，缓和曲线。

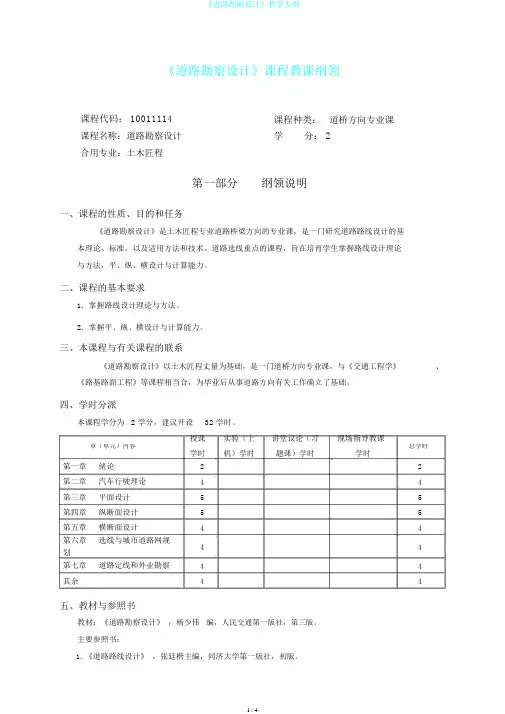

《道路勘察设计》课程教课纲领课程代码： 10011114课程名称：道路勘察设计课程种类：道桥方向专业课学分： 2合用专业：土木匠程第一部分纲领说明一、课程的性质、目的和任务《道路勘察设计》是土木匠程专业道路桥梁方向的专业课，是一门研究道路路线设计的基本理论、标准，以及适用方法和技术、道路选线重点的课程，旨在培育学生掌握路线设计理论与方法，平、纵、横设计与计算能力。

二、课程的基本要求1.掌握路线设计理论与方法。

2.掌握平、纵、横设计与计算能力。

三、本课程与有关课程的联系《道路勘察设计》以土木匠程丈量为基础，是一门道桥方向专业课，与《交通工程学》、《路基路面工程》等课程相当合，为毕业后从事道路方向有关工作确立了基础。

四、学时分派本课程学分为 2 学分，建议开设32 学时。

授课实验（上讲堂议论（习现场指导教课章（单元）内容机）学时题课）学时总学时学时学时第一章绪论22第二章汽车行驶理论44第三章平面设计55第四章纵断面设计55第五章横断面设计44第六章选线与城市道路网规44划第七章道路定线和外业勘察44其余44五、教材与参照书教材：《道路勘察设计》，杨少伟编，人民交通第一版社，第三版。

主要参照书：1.《道路路线设计》，张廷楷主编，同济大学第一版社，初版。

2.《城市道路设计》，周荣沾主编，人民交通第一版社，初版。

3.《公路路线设计规范》，交通部行业标准，人民交通第一版社，初版。

4.《城市道路设计规范》，建设部行业标准，中国建筑工业第一版社，初版。

六、教课方法与手段建议本课程主要采纳多媒体教课方法，联合工程实例解说。

七、课程查核方式与成绩评定方法采纳闭卷考试，综合评定成绩，此中考试成绩占60%，平常成绩占10%，作业成绩占30% 。

第二部分理论课程内容纲领（含随堂议论、习题课等）本课程内容建议开设32 学时。

第一章绪论（2学时）一、教课目标和要求认识道路运输的特色与构成；熟习我国道路现状和发展规划；掌握道路分级与技术标准，道路勘察设计的阶段和任务，设计依照与程序。
