关于氮封系统的解释说明
前期说明：导热油在60℃以下时,氧化反应非常缓慢,60℃以上氧化反应速度逐渐加快,温度每升高10℃氧化速率约增加一倍。
油温越高，与空气或具有氧化作用的物质接触机会越多、时间越长，氧化速度会越快。
这也就是说大多数导热油是由于发生了氧化问题才大大缩短了其使用寿命。
一.氮封装置的功能：
1,自动调节定压，超压排放。
2，高位槽溢流通畅。
3，防止导热油氧化以及挥发。
4，对于频繁启停锅炉工况，具有保护功能。
5，减少锅炉系统能量损耗。
6，延长导热油适用寿命。
二．关于氮封设置在低位槽的说明
1，低位槽与高位槽之间有溢流管互通，氮气互相流动。
氮气同时密封两个油槽。
2，氮气管道压力0.4MPa,经过减压阀进入油槽压力为0.04MPa,低位槽密封，高位槽有通大气接管。
当低位槽充满氮气时，在低压力作用下，顺溢流管充入高位槽，密封高位槽。
反之，当氮气首先充入高位槽时，氮气充满后，氮气随大气排放接口进入大气，造成氮气浪费，而且不能保证有足够的氮气进入低位槽。
第一部分货物说明一览表0.5T/h纯化水系统一、设备详解1.原水箱规格：1100×1300材质：PE有效容积: 1m3结构形式：PE水箱液位自控: 辫子液位计数量：1台2.原水泵型号：CHL2-40流量： 2.0m3/h扬程: 25m电机功率：0.55KW/380V 2900r/min环境温度：<40℃环境湿度：<95%产地/品牌: 杭州南方泵业所输送介质清水中固体颗粒体积含量<0.1% 粒度<0.2mm材质：卧式不锈钢泵数量：1台3.多介质过滤器规格：14×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm石英砂高度: 1000mm设计流速：15-20m/h设计流量: 1.8 m3/h布水器材质：ABS控制方式：自动多路阀数量：1台4.活性碳过滤器规格：14×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm活性碳高度：1200mm设计流速：15-20m/h设计流量: 1.8m3/h布水器材质：ABS控制方式：自动多路阀数量：1台5.离子交换器规格：12×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm阳树脂高度：1200mm设计流速：25m/h设计流量: 1.8 m3/h布水器材质：ABS控制方式：手动多路阀数量：1台6、保安过滤器型号：JL-10B规格：D=100MM H=650MM过滤孔径：5um流量: 2m3/h外壳: SUS304滤芯: 大胖PP熔喷5um数量：1台7、一级高压泵型号：CDLF2-21流量：2m3/h扬程：157m功率： 2.2KW/380V AC泵头材质：不锈钢品牌：杭州南方泵业数量：1台8、反渗透装置单套进水量： 2.0m3/h单套产水量：0.5m3/h设计温度：25℃数量：1套反渗透膜RO型号：TM710单套数量：2支品牌：日本东丽单支流量：0.25m3/h材质：聚酰胺数量共：2支反渗透膜壳型号：4英寸1芯装材质：SUS304数量共：2支机架规格：2300MM×650MM×1500MM材质: 碳钢喷漆数量：1套管阀件规格：DN25-DN15材质：U-PVC 都是PN16 GF控制部分电器品牌：正泰欧姆龙1批流量计规格：面板式2只电导仪型号：CM-230 1只产地：上海产电磁阀规格：DN25 DN15 各1只电压：220V AC产地：余姚产压力开关型号：FNC-K6 FNC-K30 各1只产地：台湾FANNICQ备注：进行高压泵的自动控制数量：1套9.RO水箱规格：110MM×1300MM材质：PE有效容积: 1.0m3结构形式：PE水箱液位自控: 辫子液位计数量：1台10.紫外线灭菌器规格：0.5m3/h材质：304不锈钢有效容积: 0.5m3 3mm结构形式：焊接数量：1台杀菌率: 99%以上二、机械工艺流程及说明：原水箱→原水泵→机械过滤器→活性炭过滤器→离子软化器→保安过滤器→高压泵→反渗透主机→RO水箱→UV杀菌器→至用水点机械过滤器：原水中含有的颗粒很细的尘土，腐植质，淀粉，纤维素以及细菌、藻等微生物，这些杂质与水形成溶胶状态的胶体微粒，由于布朗运动和静电排斥力而呈现沉降稳定性和聚合稳定性，通常不能用重力自然沉降的方法除去，一般水中含有的悬浮物凝聚的片状物及用沉淀等方法不能除去悬浮物，机械杂质，可将水通过机械过滤除去，从而降低水的浊度，提高澄明度。
医院实验室超纯水装置采用反渗透(也称逆渗透)技术，其原理是在原水一方施加比自然渗透压力更大的压力，使水分子由浓度高的一方逆渗透到浓度低的一方。
由于反渗透膜的孔径远远小于病毒和细菌的几百倍乃至上千倍以上，故各种病毒、细菌、重金属、固体可溶物、污染有机物，钙镁离子等根本无法通过反渗透膜，从而达到水质净化的目的。
实验室超纯水装置工作原理：采用先进的反渗透技术和离子交换技术相结合的方式，使用的增压泵、电磁阀、高容量离子交换树脂、RO反渗透膜、滤芯、管路连接件、控制原件、紫外灯等均采用国外进口的产品。
采用微电脑单板机程序控制，水质检测自动显示，从而获得了高质量的产出水，它的出水电阻率一般均可达到18MΩ/cm。
医院超纯水设备工艺流程：1、预处理-反渗透-水箱-阳床-阴床-混合床-纯化水箱-纯水泵-紫外线杀菌器-精制混床-精密过滤器-用水对象2、预处理-一级反渗透-加药机(PH调节)-中间水箱-第二级反渗透-纯化水箱-纯水泵-紫外线杀菌器-0.2或0.5μm精密过滤器-用水对象3、预处理-反渗透-中间水箱-水泵-EDI装置-纯化水箱-纯水泵-紫外线杀菌器-0.2或0.5μm精密过滤器-用水对象4、预处理-反渗透-中间水箱-水泵-EDI装置-纯化水箱-纯水泵-紫外线杀菌器-精制混床-0.2或0.5μm精密过滤器-用水对象为满足用户需要，达到符合标准的水质，尽可能地减少各级的污染，在工艺设计上，取达国家自来水标准的水为源水，再设有介质过滤器、活性碳过滤器、精密过滤器等预处理系统、RO反渗透主机系统，离子交换混床系统等。
全自动制水和补水应用了目前最安全水处理技术，是未来20年内更健康、更方便、更经济的饮水解决方案。
一般经过三级到五级过滤达到欧美直接生饮标准，彻底滤除细菌(0.4-1微米)，病毒(0.4-0.02微米)、毒素、重金属离子、有机化合物等有害物质，同时增加水含氧量、令水呈弱碱性，令出水水质更稳定。
无锡氮封水箱氮封水箱产品应用场合：氮封水箱一般应用在超纯水系统中，一般用在混床或EDI电去离子设备后的需要设置缓冲水箱时，此时往往会优先考虑采用氮封水箱来作为缓冲罐。
超纯水在空气中如何被污染：众所周知，空气中含有二氧化碳、细菌、尘埃等杂质，而超纯水为纯的溶剂，对这些杂质的溶解能力很强，故一旦超纯水与空气接触，就会使其电阻率迅速下降，实践证明15MΩ.cm以上的超纯水暴露在空气中1分钟后水质就会下降至3-4M Ω.cm，3分钟以后就会下降到2MΩ.cm左右。
因此必须要减少超纯水与空气接触的机会。
防止超纯水容器被空气污染的常见方法：☆充氮法：即在水箱水面上充入氮气使箱内维持适当的正压力，阻止大气与箱内水面接触。
☆薄膜袋法：即在在水箱内设置袋状薄膜覆盖于水面上，薄膜袋随水位升降，减少水面与空气接触面积。
☆浮顶法：即以密度比水轻的轻质材料在水箱内制成整块板状浮顶浮于水面，并用轻质弹性材料（如海绵、发泡塑料等）遮盖浮顶与箱间的间隙，浮顶随水面升降。
从而减少空气与水面的接触机会。
在上述三种方法中又以氮封水箱最常见，实施最简单，效果最好。
氮封水箱的组成：氮封水箱是由三部分组成：☆氮气源：通常可以选用洁净高压氮气瓶、制氮机、工厂现有洁净压缩氮气……☆密闭水箱：超纯水水箱一定要全密封，一方面防止氮气外泄，另外防止空气进入水箱污染超纯水。
☆控制系统：氮气何时充入？充多少？水箱满了前面的补水设备需停水，水箱水位不足后处理系统需停机保护直至水位正常……这些都需要有一套全自动的程序来协调控制，保证超纯水不会被大气污染。
封水箱部分规格：型号容量(M3)尺寸(mm)工作压力(MPa)材质工作方式JDLS1DN1000*1400≤0.6不锈钢/玻璃钢自动JDLS2DN1300*1850≤0.6不锈钢/玻璃钢自动JDLS3DN1500*2080≤0.6不锈钢/玻璃钢自动JDLS5DN1840*2350≤0.6不锈钢/玻璃钢自动JDLS10DN2250*3080≤0.6不锈钢/玻璃钢自动JDLS15DN2800*3350≤0.6不锈钢/玻璃钢自动JDLS20DN2800*3900≤0.6不锈钢/玻璃钢自动JDLS30DN3200*4000≤0.6不锈钢/玻璃钢自动JDLS40DN3200*5200≤0.6不锈钢/玻璃钢自动JDLS50DN3200*6000≤0.6不锈钢/玻璃钢自动注：1、本公司产品均可按照客户要求量身订做，如客户对产品有任何疑问或要求请及时来电咨询；2、本公司保持随时修改之权利，如有修改本公司恕不另行通知。

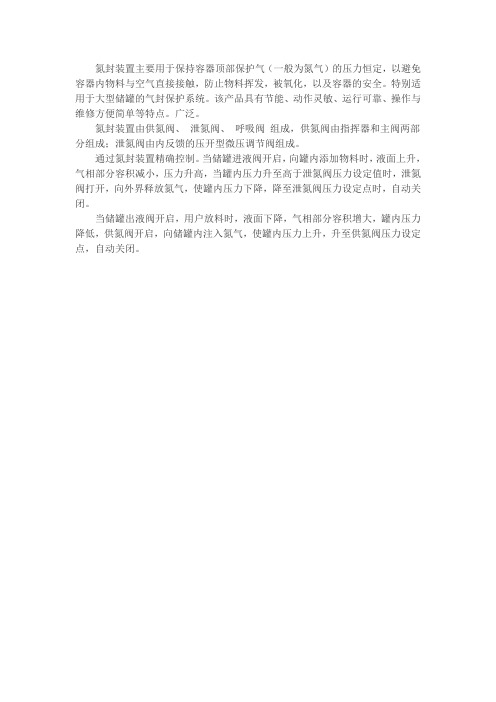

氮封装置主要用于保持容器顶部保护气（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发，被氧化，以及容器的安全。
特别适用于大型储罐的气封保护系统。
该产品具有节能、动作灵敏、运行可靠、操作与维修方便简单等特点。
广泛。
氮封装置由供氮阀、泄氮阀、呼吸阀组成，供氮阀由指挥器和主阀两部分组成；泄氮阀由内反馈的压开型微压调节阀组成。
通过氮封装置精确控制。
当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮阀压力设定值时，泄氮阀打开，向外界释放氮气，使罐内压力下降，降至泄氮阀压力设定点时，自动关闭。
当储罐出液阀开启，用户放料时，液面下降，气相部分容积增大，罐内压力降低，供氮阀开启，向储罐内注入氮气，使罐内压力上升，升至供氮阀压力设定点，自动关闭。
氮封阀（氮封装置）Nitrogen seal valve尺寸规格范围：½”~4”；DN15~100mm压力等级范围：ANSI125、150#；PN1.0、1.6MPa概述：防止储罐等容器出现过压或负压的最简单方法是在容器顶部设置开口;此种情况下，再向容器内注入产品时，任何的多余空气或气体可自由离开容器；相反当产品排出时，空气可流入容器内。
但是进入储罐内的空气可能会污染产品，尤其是当储罐中存储的是有机溶液与碳氢物时，爆炸性气体（或空气）会在产品上方形成；此外，还有可能发生不良气体与蒸气的释放。
避免以上情况的发生，需要将储罐密封；然而，储罐中物料存放在常压条件下，需要避免在对其灌装或温度升高时出现过压，也需要避免在排放产品时出现真空，因此气封系统的安装显的尤为必要。
氮封系统是基于压力的气封工艺，可确保储罐顶部空间处于惰性气体保护与微正压控制之下。
一般来说，此类氮封系统由下列组件构成：氮封装置（氮封阀）常规情况是由供氮阀、泄氮阀和呼吸阀三大部份组成。
当罐内压力升高超过设定值时，供氮阀关闭，泄氮阀打开，将罐内多余压力快速泄放。
在储罐内压力降低时，泄氮阀处于关闭状态，供氮阀打开，向罐内注入氮气并保证储罐处于微正压的状态。
供氮阀氮气源压力保持在0.2~0.8MPa之间的一个固定值，现场压力较高时，可在供氮阀前安装一台自力式调压阀将压力减至0.8Mpa以下，以提高可靠性和使用效果。
I、供氮装置（供氮阀）参数选型a、供氮装置（供氮阀）概述供氮装置（供氮阀）无需外加能源，利用被调介质自身能量为动力源，自动控制阀后压力或储罐压力，使储罐压力保持恒定。
现已广泛应用于化工储罐氮封、超纯水氮封、食用油氮封、导热油槽罐氮封等需要与空气隔绝的氮封保护系统。
供氮装置（供氮阀）特点：控制精度高，可比一般直接操作型调压阀高一倍左右。
调节压差比大（如阀前0.8MPa、阀后0.001MPa）特别适合微压气体控制。
压力设定在指挥器上实现，因而方便、快捷、省时可在运行状态下连续设定。
纯水氮封水箱工作原理
纯水氮封水箱是一种常用的储水装置，其工作原理如下：
1. 箱体结构：纯水氮封水箱由箱体、密封装置和水封液组成。
箱体一般由不锈钢或玻璃钢材料制成，具有一定的强度和密封性。
2. 输水过程：首先，纯水被注入到箱体内，箱体中形成一定高度的水封液。
然后，通过管道将待储存的氮气（N2）引入箱
体底部，氮气就会从底部冒出，并在与水封液接触的过程中将箱体内的空气排出。
3. 形成密封：当箱体内流动的氮气与水封液接触时，氮气会受到水的阻力，形成一个气体膜。
这个气体膜可以有效地隔离箱体内的空气与外界的接触，实现氮气的封闭储存。
4. 储存与供应：纯水氮封水箱中的氮气可以长时间地被储存，以备后续的使用。
当需要供应氮气时，只需打开供气阀门，氮气便可通过管道传输到需要的地方。
总结起来，纯水氮封水箱通过在水中通入氮气形成一个气体膜，实现了箱体内空气与外界的隔离，从而有效地储存和供应氮气。
这种储氮方式有利于保持氮气的纯净度和稳定性。
纯水氮封水箱工作原理
纯水氮封水箱是一种常见的水箱密封装置，主要由密封头、水箱体、纯水和氮气组成。
工作原理如下：
1. 准备工作：首先，我们需要准备好一个具有密封性能的水箱体，并在水箱体上安装一个密封头，确保能够将水箱密封。
2. 注入纯水：将纯净水注入水箱体，填满整个水箱，确保水位高于密封头位置。
3. 加压：接下来，将氮气通过压力控制装置注入水箱体内，将水箱内部的空气排出，形成一定的气体压力。
4. 密封：注入氮气之后，密封头紧密贴合在水箱体上，并通过螺纹或其他紧固装置固定，确保气密性。
5. 检测：对水箱进行严密性测试，例如使用气密性测试设备检测水箱是否有漏气现象，保证封闭性能。
6. 运行：当水箱工作时，由于水箱内部的氮气压力高于外界大气压力，水不会因负压而溢出或污染。
总的来说，纯水氮封水箱通过使用氮气压力替代负压，实现了水箱内部的密闭，保护了水箱内液体不受外界污染，提高了水的质量。
一种超纯水水箱水封装置的制作方法随着科技的不断进步，超纯水在许多领域中的应用越来越广泛。
超纯水的制备过程中，水质的纯净度是至关重要的。
为了确保超纯水的质量，水箱水封装置的设计和制作变得尤为重要。
本文将介绍一种制作超纯水水箱水封装置的方法，以确保水质的纯净度。
首先，制作超纯水水箱水封装置的第一步是选择合适的材料。
由于超纯水对杂质的容忍度极低，所以材料的选择至关重要。
一般来说，不锈钢是制作超纯水水箱水封装置的理想材料之一。
不锈钢具有良好的耐腐蚀性和密封性，能够有效地防止外界杂质的进入。
其次，制作超纯水水箱水封装置的第二步是设计合理的结构。
水封装置的结构应该简单而紧凑，以确保水箱内部的水流畅且不受污染。
一种常见的设计是将水箱分为两个部分，一个是水箱的上部，用于存放超纯水；另一个是水箱的下部，用于收集废水和杂质。
这种设计可以有效地隔离超纯水和废水，防止二者的混合。
接下来，制作超纯水水箱水封装置的第三步是安装过滤器。
过滤器是确保超纯水质量的关键部件之一。
在水箱的上部安装一个过滤器，可以有效地过滤掉水中的杂质和微生物。
过滤器的选择应根据超纯水的使用需求来确定。
一般来说，超纯水的制备过程中需要使用微孔滤膜，以确保水质的纯净度。
最后，制作超纯水水箱水封装置的最后一步是进行严格的测试和调试。
在使用水封装置之前，应对其进行全面的测试，以确保其正常运行和水质的纯净度。
测试的内容包括水箱的密封性、过滤器的过滤效果以及水流的畅通程度等。
如果发现任何问题，应及时进行调试和修复，以确保水质的纯净度。
总之，制作超纯水水箱水封装置需要选择合适的材料、设计合理的结构、安装适当的过滤器，并进行严格的测试和调试。
这些步骤的完成将确保超纯水的质量和纯净度。
随着科技的不断进步，超纯水的应用将会越来越广泛，制作超纯水水箱水封装置的方法也将不断改进和完善。
相信在不久的将来，我们将能够更加方便地获得高质量的超纯水。
定冷水氮封水箱工作原理
冷水氮封系统是一种使用液氮作为密封介质的高效散热技术。
其工作原理如下：
1. 液氮供给：液氮储存罐中的液氮通过管道输送到冷水氮封水箱内。
2. 液氮重新饱和：在水箱内，液氮经过加热器被加热，并通过热交换器和空气接触，使冷却器中的热量传递给外部的冷却介质。
3. 冷却介质传热：冷却介质（通常是水）通过冷却器流动并与液氮进行热交换。
在热交换器的作用下，冷却介质吸收液氮释放的热量，同时液氮被冷却，变为气体状态。
4. 液氮回流：冷却后的液氮通过管道回流到储存罐，进行气液二相分离。
5. 压力控制：通过控制系统实时监测和调节冷水氮封水箱内的压力，确保系统的稳定运行。
6. 散热效果：由于液氮能在常压下迅速沸腾，从而吸收大量的热量，因此冷水氮封水箱的散热效果非常高效。
通过以上工作原理，冷水氮封水箱能够将设备产生的热量迅速散发，确保设备的正常工作温度，提高设备的运行效率和寿命。
