氮封阀说明书完整版

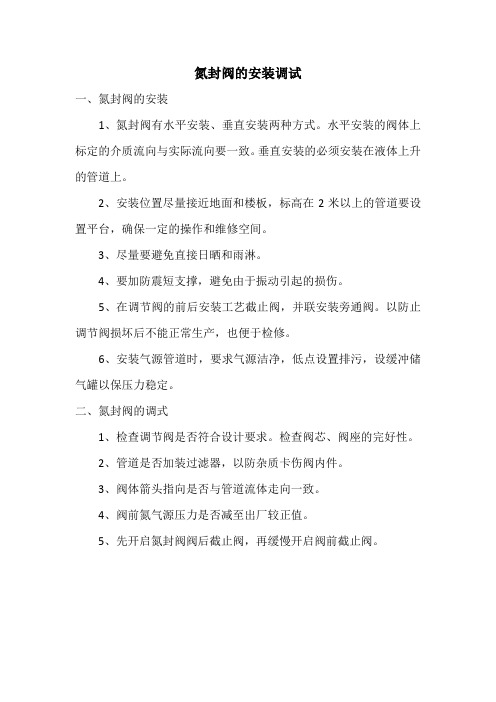

氮封阀的安装调试
一、氮封阀的安装
1、氮封阀有水平安装、垂直安装两种方式。

水平安装的阀体上标定的介质流向与实际流向要一致。

垂直安装的必须安装在液体上升的管道上。

2、安装位置尽量接近地面和楼板，标高在2米以上的管道要设置平台，确保一定的操作和维修空间。

3、尽量要避免直接日晒和雨淋。

4、要加防震短支撑，避免由于振动引起的损伤。

5、在调节阀的前后安装工艺截止阀，并联安装旁通阀。

以防止调节阀损坏后不能正常生产，也便于检修。

6、安装气源管道时，要求气源洁净，低点设置排污，设缓冲储气罐以保压力稳定。

二、氮封阀的调式
1、检查调节阀是否符合设计要求。

检查阀芯、阀座的完好性。

2、管道是否加装过滤器，以防杂质卡伤阀内件。

3、阀体箭头指向是否与管道流体走向一致。

4、阀前氮气源压力是否减至出厂较正值。

5、先开启氮封阀阀后截止阀，再缓慢开启阀前截止阀。

一、用途与特点ZZHP型指挥器操作自力式压力调节阀，是一种无须外来能源，利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值的节能型压力调节阀。

该阀压力设定在指挥器上实现，方便、快捷，压力设定值在运行中也可随意调整；控制精度高，可比一般ZZY型直接操作自力式压力调节阀高一倍，适合于控制精度要求高的场合。

它广泛应用于化工、石油、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。

三、主要参数、性能指标与材料注：1）标准法兰连接形式PN16为凸面，连接尺寸铸铁法兰按GB4216.5-84，铸钢法兰按GB9113-2000、JB/T-94，阀体法兰及法兰端面距也可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

2）接管根据用户需要配置四、安装、维护与调试查是否有预示将来可能发生裂纹、老化与腐蚀等痕迹，根据检验结果，决定是否更换，但膜片使用期一般最多2～3年。

（7） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。

组装后应按产品出厂测试项目与方法调试，并在这期间，可更准确地调整填料压紧力与阀芯关闭位置。

3、 调试所需要压力值是通过对指挥器顶部的调节螺母的操作而得到调整，打开顶部的防尘盖，用扳手调整调节螺母。

顺时针方向旋转使压力增大，逆时针旋转则压力减小。

安装在压力调节阀后的压力表，可使工作人员借以观察调整后的压力给定值。

五、型号编制说明--整机作用方式：B 阀后式公称压力：16（1.6MPa ）阀结构形式补充：P 单座 指挥器操作型自力式压力调节阀六、订货须知订货时请注明下列内容1）阀门型号2）通径×阀座尺寸Kv 值 3）阀体压力及连接形式 4）阀体和阀内组件的材料 5）阀特性及阀芯的形式 6）上阀盖形式7）执行机构形式，是否带手轮机构及供气压力 8）正/反作用（气关式或气开式）9） 附件（带过滤器减压阀等） 10）特殊要求（禁水处理，禁铜等） 11）介质名称12）正常流量及最大流量13）介质压力，阀全开和全闭时阀进口和出口压力 14）介质温度和比重15）介质粘度，是否含有悬浊液，是否有闪蒸现象。

自力式氮封阀技术参数全文共四篇示例，供读者参考第一篇示例：自力式氮封阀是一种应用广泛的阀门产品，具有独特的工作原理和技术参数。

在工业生产中，自力式氮封阀被广泛应用于液氮输送系统、制冷设备和气体分离设备中。

这种阀门能够有效地阻止氮气泄漏，保证系统的安全稳定运行。

一、工作原理自力式氮封阀是通过从氮气压力产生的力量来自动关闭阀门的。

当氮气进入阀体内部时，氮气压力会使阀芯向上移动，从而关闭阀门。

当氮气停止流动时，阀芯会自动恢复原位，打开阀门，使氮气重新进入系统。

这种工作原理能够确保阀门在停电或其他异常情况下自动关闭，避免氮气泄漏。

二、技术参数1. 额定压力：自力式氮封阀通常具有较高的额定压力，可以达到数百MPa以上。

这种高压力能够确保阀门在高压环境下稳定运行，保证系统的安全性。

2. 温度范围：自力式氮封阀的温度范围也比较广泛，通常可以在-196℃至+300℃的温度范围内正常工作。

这种广泛的温度适应性使得自力式氮封阀在各种环境下都能够可靠运行。

3. 流量特性：自力式氮封阀的流量特性也是一个重要的技术参数。

它能够根据系统的需要进行流量调节，确保系统运行的稳定性和高效性。

4. 耐磨性：自力式氮封阀具有较好的耐磨性能，能够在长时间的使用中保持阀门的正常运行。

这种耐磨性能是保证系统长期稳定运行的重要保障。

5. 尺寸和安装方式：自力式氮封阀的尺寸和安装方式也是影响其使用的重要因素。

通常，这种阀门的尺寸比较小巧，安装方便，可以根据实际需求选择合适的尺寸和安装方式。

第二篇示例：自力式氮封阀是一种广泛应用于多种工业领域的密封装置，其技术参数直接影响到设备的性能和工作效率。

本文将介绍自力式氮封阀的技术参数及其重要性，希望能够为相关行业的工程师和技术人员提供参考。

一、压力范围自力式氮封阀最大的作用就是在高压环境下实现有效的密封。

压力范围是自力式氮封阀的重要技术参数之一。

通常来说，自力式氮封阀的压力范围可以达到数百到数千兆帕，具有很强的抗压能力。

自力式氮封阀技术参数
自力式氮封阀是一种用于氮气封闭系统的阀门，它具有一些关
键的技术参数，包括以下几个方面：
1. 封闭性能，自力式氮封阀的封闭性能是指其在关闭状态下能
够有效地阻止氮气泄漏的能力。

这通常由阀门的密封材料、结构设
计和加工工艺等因素决定。

2. 耐压能力，自力式氮封阀需要能够承受系统内部的氮气压力，因此其耐压能力是一个重要的技术参数。

这涉及到阀门材料的强度、阀体结构设计以及密封件的性能等方面。

3. 控制精度，自力式氮封阀在氮气封闭系统中起着控制流量的
重要作用，因此其控制精度是一个关键的技术参数。

这取决于阀门
内部的结构设计、执行器的性能以及控制系统的稳定性等因素。

4. 耐用性，自力式氮封阀需要具有较长的使用寿命和良好的可
靠性，因此其耐用性也是一个重要的技术参数。

这包括阀门材料的
耐腐蚀性、阀芯和密封件的磨损情况以及执行器的可靠性等方面。

5. 安全性能，自力式氮封阀在使用过程中需要具有良好的安全性能，包括防止意外泄漏、阀门失控等情况的发生。

因此，安全性能也是一个需要考虑的技术参数。

综上所述，自力式氮封阀的技术参数涉及到封闭性能、耐压能力、控制精度、耐用性和安全性能等多个方面，这些参数将直接影响到阀门在氮气封闭系统中的性能和可靠性。

氮封阀参数表全文共四篇示例，供读者参考第一篇示例：氮封阀参数表氮封阀是一种常用的工业阀门，常用于氮气介质的控制和封闭。

氮封阀有多种型号和规格，根据不同的工作压力、介质和温度要求，可以选择合适的氮封阀来实现准确的控制和封闭作用。

下面是一份关于氮封阀参数表的详细介绍，包括常用型号、规格、工作压力、介质和温度范围等信息。

型号：NFV-001规格：DN50-DN800工作压力：10-40 bar介质：氮气温度范围：-40℃至+80℃适用领域：化工、石油、天然气等工业领域特点：耐高压、耐腐蚀、稳定性好介质：氮气、氧气混合气体特点：快速开关、防爆防火、可靠性高特点：耐低温、密封性好、操作便捷以上是关于氮封阀参数表的简要介绍，氮封阀作为重要的工业阀门，广泛应用于各种工业领域，其性能参数和规格需根据具体需求进行选择，确保其可靠性和安全性。

希望以上信息对您有所帮助，如有需要，可咨询专业的氮封阀厂家或供应商获取更多详细信息。

第二篇示例：氮封阀是一种用于液体或气体管道系统中的关键部件，用以控制氮气的流动和压力，确保管道系统的安全运行。

氮封阀参数表是用来记录氮封阀的各项参数和性能指标的表格，能够帮助工程师和操作人员了解氮封阀的规格和特性，以便进行正确的操作和维护。

一份完整的氮封阀参数表通常包括以下几个部分：1. 阀门型号：记录氮封阀的型号，以便进行准确的识别和对照。

2. 材质：记录氮封阀的主要构成材料，通常包括阀体、阀盖、密封件等部件的材质。

3. 压力等级：记录氮封阀能够承受的最大压力等级，以确保在工作过程中不发生泄漏或爆破等安全问题。

4. 连接方式：记录氮封阀的连接方式，包括法兰连接、螺纹连接等，以便进行正确的安装和联接。

5. 公称直径：记录氮封阀的公称直径，以确定其适用于何种管道系统。

6. 操作方式：记录氮封阀的操作方式，包括手动操作、电动操作、气动操作等，以便确定操作方式和控制方式。

7. 流体介质：记录氮封阀适用的流体介质，以确保其能够稳定工作并具有良好的密封性。

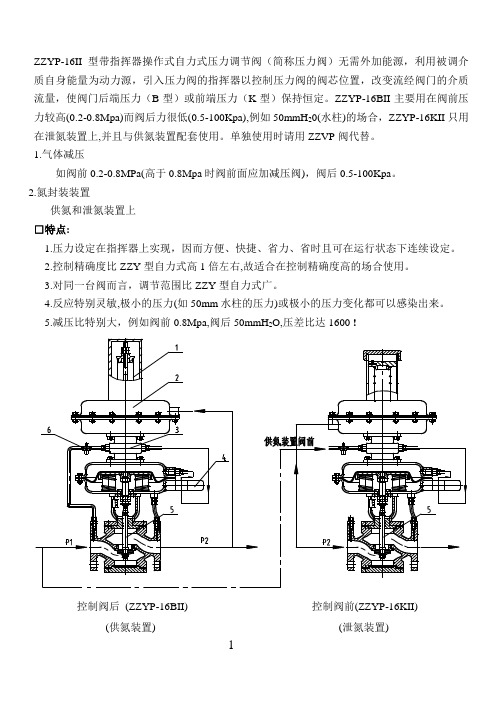

ZZYP-16II 型带指挥器操作式自力式压力调节阀（简称压力阀）无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力（B型）或前端压力（K型）保持恒定。

ZZYP-16BII主要用在阀前压力较高(0.2-0.8Mpa)而阀后力很低(0.5-100Kpa),例如50mmH20(水柱)的场合，ZZYP-16KII只用在泄氮装置上,并且与供氮装置配套使用。

单独使用时请用ZZVP阀代替。

1.气体减压如阀前0.2-0.8MPa(高于0.8Mpa时阀前面应加减压阀)，阀后0.5-100Kpa。

2.氮封装装置供氮和泄氮装置上□特点:1.压力设定在指挥器上实现，因而方便、快捷、省力、省时且可在运行状态下连续设定。

2.控制精确度比ZZY型自力式高1倍左右,故适合在控制精确度高的场合使用。

3.对同一台阀而言，调节范围比ZZY型自力式广。

4.反应特别灵敏,极小的压力(如50mm水柱的压力)或极小的压力变化都可以感染出来。

5.减压比特别大，例如阀前0.8Mpa,阀后50mmH2O,压差比达1600 !控制阀后(ZZYP-16BII) 控制阀前(ZZYP-16KII)(供氮装置) (泄氮装置)11.压力设定弹簧2.指挥器执行机构3.指挥阀4.针阀5 主阀6空气过滤减压器其中ZZYP-16BII阀可以用1台ZZYP自力式阀+1台ZZVP型微压阀代替其中ZZYP-16KII阀可以用1台ZZVP型微压阀代替□主要零件材料:□应用举例：1.代替ZZV型微压阀ZZV型微压阀阀前一般要求介质压力≤0.1MPa,而ZZYP-16II 型带指挥器操作式自力式压力调节阀则不受此限制。

2. 用于氮封装置氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH2O左右，通过氮封保护装置加以控制。

出液阀开启放油时，贮罐内液位下降，此时，ZZYP-16BII供氮调节阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。

合同编号：2013 Page 1 of 2 使用注意事项一：自力式供氮调节阀，卸氮阀使用注意事项1：介质流动方向必须与阀门箭头方向一致，拆装检查后应将阀门方向安装正确。

2：输入信号符合铭牌要求。

自力式供氮调节阀的供氮压力为1000pa,供氮阀自带调节压力阀压力为2000pa-3000pa 。

卸氮阀的卸氮压力为1500pa 。

进氮管道调压阀调节压力为3000pa-4000pa,最高不能超过4000pa 。

3：使用过程中定期维护，更换易损件，可延长产品使用寿命。

阀门在使用过程中应当保持清洁，传动螺纹必须定期润滑（机械润滑油）。

供氮阀自带调压气液分离器的滤杯应每周拆下清理杯内杂质，保持杯内清洁。

氮气膜盒压力表内应定期清理玻璃视窗内的液态水，以防水雾过多导致压力表工作异常。

供卸氮阀顶部的调节部分应用少量润滑油润滑，防止产生锈迹。

当压力表显示压力超过1500pa 时应及时检查供氮阀的供氮压力。

4：调节供氮阀顶部塑料防尘罩拧开后可调节供氮压力，卸氮阀顶部铁质防尘盖打开后内六角螺栓可调节卸氮压力。

每次调节加减七分之一圈即可，完成一次工艺供料后观察压力表压力再做调节，因本阀的调节压力过小，切勿一个松紧螺栓过多。

5：维护检查维护过程一般建议三个月/次或视客户罐内介质适当缩短检查期限，如使用过程中发现阀门动作异常应立即停止使用。

二：阻火呼吸阀使用注意事项1：呼出压力：正压1750Pa 吸入压力：负压295Pa ， 使用环境温度：-30℃--60℃ 2：检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤。

3：重新安装压力阀盘时，要保证接触面严密，导杆升降灵活。

4：起用新的呼吸阀时，必须清除阀盘间的防震物，该阀一定要垂直安装5：阻火式呼吸阀检查周期建议一月/次或视介质适当缩短。

调节阀>>氮封阀>>氮封阀产品详细信息其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

气动硬密封球阀使用说明
气动硬密封球阀是一种常用的流体控制设备，通常用于管道系
统中，下面我将从不同角度来回答你的问题。

1. 安装和连接，首先，确保阀门和管道的连接口清洁，无杂物。

然后，根据阀门和管道的尺寸，选择合适的连接方式，通常包括螺
纹连接、对焊连接或法兰连接。

安装时要注意阀门的流向，确保阀
门安装正确。

2. 操作方法，气动硬密封球阀是通过气动执行器来控制的，通
常需要接入气源。

打开或关闭阀门时，通过控制气源的压力来控制
阀门的开合。

可以通过手动操作或远程控制来实现阀门的开关。

3. 注意事项，在使用气动硬密封球阀时，需要注意阀门的工作
压力范围，不要超过其额定压力。

另外，定期检查阀门的密封性能，确保阀门的密封圈完好，避免泄漏。

同时，阀门在长期使用后，需
要进行定期的维护和保养，包括润滑和清洁。

4. 应用范围，气动硬密封球阀适用于各种工业管道系统，包括
化工、石油、制药、冶金等领域。

其优点包括密封性好、耐腐蚀、
使用寿命长等特点，适用于对流体流动有严格要求的场合。

总的来说，使用气动硬密封球阀时，需要注意安装连接、操作方法、注意事项和应用范围，确保阀门的正常运行和安全使用。

希望以上信息能够对你有所帮助。

氮封阀的操作方法
氮封阀的操作方法通常包括以下几个步骤：
1. 打开阀门：先将操作杆或手轮旋转，使阀门由关闭位置转向开启位置。

一般情况下，顺时针旋转将阀门打开，逆时针旋转将阀门关闭。

2. 调节阀门：根据需要，可以通过旋转操作杆或手轮来调节阀门的开度。

开度越大，阀门流量越大，反之亦然。

3. 关闭阀门：将操作杆或手轮逆时针旋转，使阀门由开启位置转向关闭位置。

4. 检查阀门：在操作阀门前，应先检查阀门是否正常工作、是否存在漏气等问题。

确保阀门处于合适的工作状态。

需要注意的是，具体的操作方法可能因不同阀门型号而有所不同。

在进行氮封阀操作时，应参照相关的操作手册或咨询专业人士，并根据具体情况进行操作。

此外，操作人员还需遵守相关安全操作规程，确保操作过程安全可靠。
