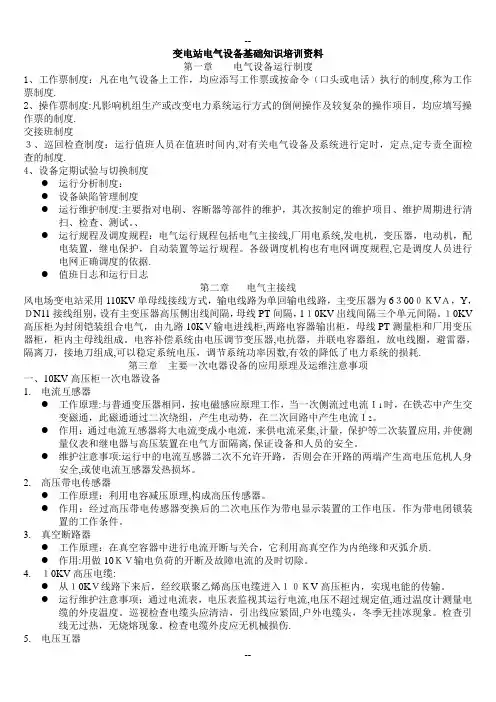

变电站电气设备基础知识培训资料第一章电气设备运行制度1、工作票制度：凡在电气设备上工作，均应添写工作票或按命令（口头或电话）执行的制度,称为工作票制度.2、操作票制度:凡影响机组生产或改变电力系统运行方式的倒闸操作及较复杂的操作项目，均应填写操作票的制度.交接班制度３、巡回检查制度：运行值班人员在值班时间内,对有关电气设备及系统进行定时，定点,定专责全面检查的制度.4、设备定期试验与切换制度●运行分析制度：●设备缺陷管理制度●运行维护制度:主要指对电刷、容断器等部件的维护，其次按制定的维护项目、维护周期进行清扫、检查、测试。
、●运行规程及调度规程：电气运行规程包括电气主接线,厂用电系统,发电机，变压器，电动机，配电装置，继电保护，自动装置等运行规程。
各级调度机构也有电网调度规程,它是调度人员进行电网正确调度的依据.●值班日志和运行日志第二章电气主接线风电场变电站采用110KV单母线接线方式，输电线路为单回输电线路，主变压器为6３00０ＫVＡ，Υ，ＤN11接线组别，设有主变压器高压侧出线间隔，母线PT间隔，1１0KV出线间隔三个单元间隔。
１0KV 高压柜为封闭铠装组合电气，由九路10KＶ输电进线柜,两路电容器输出柜，母线PT测量柜和厂用变压器柜，柜内主母线组成。
电容补偿系统由电压调节变压器,电抗器，并联电容器组，放电线圈，避雷器，隔离刀，接地刀组成,可以稳定系统电压，调节系统功率因数,有效的降低了电力系统的损耗.第三章主要一次电器设备的应用原理及运维注意事项一、10KV高压柜一次电器设备1.电流互感器●工作原理:与普通变压器相同，按电磁感应原理工作，当一次侧流过电流Ｉ1时，在铁芯中产生交变磁通，此磁通通过二次绕组，产生电动势，在二次回路中产生电流Ｉ2。
●作用：通过电流互感器将大电流变成小电流，来供电流采集,计量，保护等二次装置应用,并使测量仪表和继电器与高压装置在电气方面隔离,保证设备和人员的安全。
