苯酐项目苯酐夹套管施工方案和技术要求编制：修订：审核：一概述：1、夹套管概念夹套管是伴热管的一种，即在工艺管道的外面安装一套管，类似套管式换热器进行伴热。
在理论上，只要伴热介质温度与内管介质的温度相同，或略高一些，就能维持内管介质的温度，这时蒸汽消耗量只需满足本身的热损失，因而伴热效率是比较高的。
夹套管在石油化工等装置中应用较为广泛，它由内管（主管）和外管组成，一般工作压力≤ 25MPa、工作温度在－20~350℃之间，材质采用碳钢或不锈钢，内管输送的介质为工艺物料，外管的介质为蒸汽、热水、冷媒或联苯热载体等。
夹套管主要应用在输送介质对热损失要求较高的场合。
由于介质热损失后粘度增高，系统阻力增大，无法满足正常输送量的工艺需要；或者介质本身极易在冷却后凝固，贴面伴热无法满足需要，夹套伴热无疑是最好的解决办法。
苯酐装置中，大量应用夹套管，尤其在切换冷凝和精馏管段管道中工艺介质全部使用夹套伴热方式，且使用焊缝外漏的形式，种类多、数量多，施工的难度非常大。
苯酐装置夹套管因施工质量造成内漏蒸汽后，蒸汽与苯酐反应生成二酸，腐蚀性特别强，将继续腐蚀管道，且二酸熔点高，一旦出现将堵塞管道，管道基本作废。
我依据规范和以往已建成的苯酐装置夹套管施工经验和不足，对规范相对较少且苯酐常用的夹套管，规范施工和管理，取得了一定的效果，也获取了宝贵的经验，愿和大家一同分享。
本文内容适用于苯酐夹套管的设计和施工指导，具体情况可根据实际工况进行变更。
2、夹套管施工常用的标准规范：1 .《工业安装工程质量检验评定统一标准》GB50252-20102. 《工业金属管道工程施工及验收规范》GB50235-20104. 《现场设备、工业管道焊接工程施工及验收规范》GB50236-20115. 《现场设备及管道绝热工程施工及验收规范》GBJ126-896. 《石油化工设备和管道隔热技术规范》SH3010-20007. 《石油化工有毒、可燃介质管道施工及验收规范》SH3501-20028. 《钢制压力容器焊接工艺评定》JB4708-20009. 《石油化工钢制管道工程施工工艺标准》SH/T3517-200110.《石油化工企业设备和管道涂料防腐技术规范》SH3022-200311.《阀门检验与管理规程》SH3518-200013.《石油化工企业设备管道钢结构表面色和标志》SH3043-200114．《石油化工管道伴热和夹套管设计规范》SH/T3040-200215．《石油化工钢制夹套管法兰通用图》SHT501-199716．《石油化工管道伴管和夹套管设计规范》SH3040-200217．《夹套管施工及验收规范》FJJ211-86最后一种规范可能已经不用，但是可以作为施工补充参考。
聚甲醛夹套管安装随着我国产业结构的改变，已由高能耗、低效益的行业向低成本、高附加值的行业转变，石油化工行业也不例外，目前我国的许多化肥生产企业向精细化工、制药、化纤及纺织等方面拓展。
而这些行业中有大量的夹套管，随着精细化工及先进生产工艺的进一步发展，夹套管在化工装置管线中所占比重越来越大。
夹套管在化工装置管道系统中是很重要的管线,所输送的介质对加热温度要求较为严格。
其质量将直接影响整个装置的运行。
国内到目前为止只颁布了纺织行业的《夹套管施工及验收规范》 (FJJ211--86)，很多施工企业还未接触过夹套管，我公司连续施工了两套含有大量夹套管的工程：无锡JADE工程、云天化10000t/a 聚甲醛工程。
下面以云天化10000t/a聚甲醛工程为实例进行说明：第一部分：安装工艺一：特点1：我公司承建的云天化10000t/a聚甲醛工程由甲醛浓缩单元、三聚合成单元、聚合单元、中间罐区、管廊等组成。
整个聚甲醛装置结构紧凑，设备多；管道回路较多，仪表的监控点也多。
管道布置相当密集、拥挤。
聚甲醛装置夹套管按工艺流程回路划分成58个回路系统。
其中放空、放净系统较为复杂，庞大，施工难度大。
套管内介质：0.45Mpa蒸汽,75℃热水。
操作温度：内管30℃--225℃，套管：75℃--155℃。
操作压力：内管-0.09Mpa----0.4Mpa, 套管：0.4Mpa----0.9Mpa聚甲醛装置夹套管分成热水夹套和蒸汽夹套两种。
内管：0Cr18Ni9Ti，套管：20#主要工作量如下：管道总长：内管2497米。
套管2708米。
焊接量：内管7488个DIN。
套管11546个DIN。
本工法是根据夹套管现场的制作、预制、安装的实际情况,合理安排工艺环节,对关键工序进行程序化施工，从而提高了制作、安装精度和施工速度，施工质量也易于控制。
同时对管工及焊工的素质要求较高。
二：工艺程序全夹套管以先主管后分支管为基本顺序施工。
制作安装程序见附图一（施工流程图）：三：操作要点：1：夹套管配件的检验、核对1-1：内管管材、管件的材质为：TP321，外管为：20#。

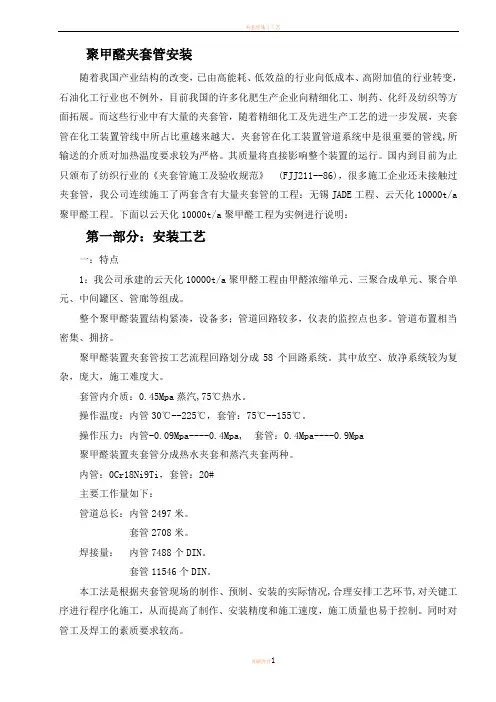

聚甲醛夹套管安装随着我国产业结构的改变，已由高能耗、低效益的行业向低成本、高附加值的行业转变，石油化工行业也不例外，目前我国的许多化肥生产企业向精细化工、制药、化纤及纺织等方面拓展。
而这些行业中有大量的夹套管，随着精细化工及先进生产工艺的进一步发展，夹套管在化工装置管线中所占比重越来越大。
夹套管在化工装置管道系统中是很重要的管线,所输送的介质对加热温度要求较为严格。
其质量将直接影响整个装置的运行。
国内到目前为止只颁布了纺织行业的《夹套管施工及验收规范》(FJJ211--86)，很多施工企业还未接触过夹套管，我公司连续施工了两套含有大量夹套管的工程：无锡JADE工程、云天化10000t/a 聚甲醛工程。
下面以云天化10000t/a聚甲醛工程为实例进行说明：第一部分：安装工艺一：特点1：我公司承建的云天化10000t/a聚甲醛工程由甲醛浓缩单元、三聚合成单元、聚合单元、中间罐区、管廊等组成。
整个聚甲醛装置结构紧凑，设备多；管道回路较多，仪表的监控点也多。
管道布置相当密集、拥挤。
聚甲醛装置夹套管按工艺流程回路划分成58个回路系统。
其中放空、放净系统较为复杂，庞大，施工难度大。
套管内介质：0.45Mpa蒸汽,75℃热水。
操作温度：内管30℃--225℃，套管：75℃--155℃。
操作压力：内管-0.09Mpa----0.4Mpa,套管：0.4Mpa----0.9Mpa聚甲醛装置夹套管分成热水夹套和蒸汽夹套两种。
内管：0Cr18Ni9Ti，套管：20#主要工作量如下：管道总长：内管2497米。
套管2708米。
焊接量：内管7488个DIN。
套管11546个DIN。
本工法是根据夹套管现场的制作、预制、安装的实际情况,合理安排工艺环节,对关键工序进行程序化施工，从而提高了制作、安装精度和施工速度，施工质量也易于控制。
同时对管工及焊工的素质要求较高。
二：工艺程序全夹套管以先主管后分支管为基本顺序施工。
制作安装程序见附图一（施工流程图）：三：操作要点：1：夹套管配件的检验、核对1-1：内管管材、管件的材质为：TP321，外管为：20#。
聚甲醛夹套管安装随着我国产业结构的改变，已由高能耗、低效益的行业向低成本、高附加值的行业转变，石油化工行业也不例外，目前我国的许多化肥生产企业向精细化工、制药、化纤及纺织等方面拓展。
而这些行业中有大量的夹套管，随着精细化工及先进生产工艺的进一步发展，夹套管在化工装置管线中所占比重越来越大。
夹套管在化工装置管道系统中是很重要的管线 所输送的介质对加热温度要求较为严格。
其质量将直接影响整个装置的运行。
国内到目前为止只颁布了纺织行业的《夹套管施工及验收规范》 ，很多施工企业还未接触过夹套管，我公司连续施工了两套含有大量夹套管的工程：无锡 工程、云天化 聚甲醛工程。
下面以云天化 聚甲醛工程为实例进行说明：第一部分：安装工艺一：特点：我公司承建的云天化 聚甲醛工程由甲醛浓缩单元、三聚合成单元、聚合单元、中间罐区、管廊等组成。
整个聚甲醛装置结构紧凑，设备多；管道回路较多，仪表的监控点也多。
管道布置相当密集、拥挤。
聚甲醛装置夹套管按工艺流程回路划分成 个回路系统。
其中放空、放净系统较为复杂，庞大，施工难度大。
套管内介质： 蒸汽 ℃热水。
操作温度：内管 ℃ ℃，套管： ℃ ℃。
操作压力：内管 套管： 聚甲醛装置夹套管分成热水夹套和蒸汽夹套两种。
内管： ，套管：主要工作量如下：管道总长：内管 米。
套管 米。
焊接量： 内管 个 。
套管 个 。
本工法是根据夹套管现场的制作、预制、安装的实际情况 合理安排工艺环节 对关键工序进行程序化施工，从而提高了制作、安装精度和施工速度，施工质量也易于控制。
同时对管工及焊工的素质要求较高。
二：工艺程序全夹套管以先主管后分支管为基本顺序施工。
制作安装程序见附图一（施工流程图）：三：操作要点：：夹套管配件的检验、核对：内管管材、管件的材质为： ，外管为： 。
夹套管内、外管管材均为无缝管。
不同管材、管件均有相应的色标，详见附件一（管材、管件的标注方法及措施）。
：内管的弯头、大小头均采用成品对焊管件，其制造标准为 弯头的弯曲半径为： 。
聚甲醛夹套管安装随着我国产业结构的改变，已由高能耗、低效益的行业向低成本、高附加值的行业转变，石油化工行业也不例外，目前我国的许多化肥生产企业向精细化工、制药、化纤及纺织等方面拓展。
而这些行业中有大量的夹套管，随着精细化工及先进生产工艺的进一步发展，夹套管在化工装置管线中所占比重越来越大。
夹套管在化工装置管道系统中是很重要的管线, 所输送的介质对加热温度要求较为严格。
其质量将直接影响整个装置的运行。
国内到目前为止只颁布了纺织行业的《夹套管施工及验收规范》(FJJ211--86) ，很多施工企业还未接触过夹套管，我公司连续施工了两套含有大量夹套管的工程：无锡JADE工程、云天化10000t/a 聚甲醛工程。
下面以云天化10000t/a 聚甲醛工程为实例进行说明：第一部分：安装工艺一：特点1：我公司承建的云天化10000t/a 聚甲醛工程由甲醛浓缩单元、三聚合成单元、聚合单元、中间罐区、管廊等组成。
整个聚甲醛装置结构紧凑，设备多；管道回路较多，仪表的监控点也多。
管道布置相当密集、拥挤。
聚甲醛装置夹套管按工艺流程回路划分成58 个回路系统。
其中放空、放净系统较为复杂，庞大，施工难度大。
套管内介质：0.45Mpa 蒸汽,75℃热水。
操作温度：内管30℃--225℃，套管：75℃--155℃。
操作压力：内管-0.09Mpa 0.4Mpa,套管：0.4Mpa 0.9Mpa聚甲醛装置夹套管分成热水夹套和蒸汽夹套两种。
内管：0Cr18Ni9Ti ，套管：20#主要工作量如下：管道总长：内管2497 米。
套管2708 米。
焊接量：内管7488个DIN 。
套管11546个DIN 。
本工法是根据夹套管现场的制作、预制、安装的实际情况,合理安排工艺环节,对关键工序进行程序化施工，从而提高了制作、安装精度和施工速度，施工质量也易于控制。
同时对管工及焊工的素质要求较高。
精心整理二：工艺程序全夹套管以先主管后分支管为基本顺序施工。
夹套管施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!夹套管施工工艺流程详解夹套管，也称为双层管或保温管，主要用于输送高温、低温或需要保温的流体，常见于石油、化工、热力等工业领域。
聚甲醛夹套管安装随着我国产业结构的改变，已由高能耗、低效益的行业向低成本、高附加值的行业转变，石油化工行业也不例外，目前我国的许多化肥生产企业向精细化工、制药、化纤及纺织等方面拓展。
而这些行业中有大量的夹套管，随着精细化工及先进生产工艺的进一步发展，夹套管在化工装置管线中所占比重越来越大。
夹套管在化工装置管道系统中是很重要的管线,所输送的介质对加热温度要求较为严格。
其质量将直接影响整个装置的运行。
国内到目前为止只颁布了纺织行业的《夹套管施工及验收规范》(FJJ211--86)，很多施工企业还未接触过夹套管，我公司连续施工了两套含有大量夹套管的工程：无锡JADE工程、云天化10000t/a 聚甲醛工程。
下面以云天化10000t/a聚甲醛工程为实例进行说明：第一部分：安装工艺一：特点1：我公司承建的云天化10000t/a聚甲醛工程由甲醛浓缩单元、三聚合成单元、聚合单元、中间罐区、管廊等组成。
整个聚甲醛装置结构紧凑，设备多；管道回路较多，仪表的监控点也多。
管道布置相当密集、拥挤。
聚甲醛装置夹套管按工艺流程回路划分成58个回路系统。
其中放空、放净系统较为复杂，庞大，施工难度大。
套管内介质：0.45Mpa蒸汽,75℃热水。
操作温度：内管30℃--225℃，套管：75℃--155℃。
操作压力：内管-0.09Mpa----0.4Mpa, 套管：0.4Mpa----0.9Mpa聚甲醛装置夹套管分成热水夹套和蒸汽夹套两种。
内管：0Cr18Ni9Ti，套管：20#主要工作量如下：管道总长：内管2497米。
套管2708米。
焊接量：内管7488个DIN。
套管11546个DIN。
本工法是根据夹套管现场的制作、预制、安装的实际情况,合理安排工艺环节,对关键工序进行程序化施工，从而提高了制作、安装精度和施工速度，施工质量也易于控制。
同时对管工及焊工的素质要求较高。
二：工艺程序全夹套管以先主管后分支管为基本顺序施工。
制作安装程序见附图一（施工流程图）：三：操作要点：1：夹套管配件的检验、核对1-1：内管管材、管件的材质为：TP321，外管为：20#。
夹套管施工技术摘要：夹套管一般是用来加热或维持流体温度的特殊管道，它的结构是内管走工艺介质，外管套在内管上，之间有一定的空间，用来走提供热量的流体。
关键词：导向板缓冲板1 工程概况神华宁煤集团煤基烯烃项目硫回收装置，夹套管总长约800米，夹套管材质为A106GR.B，夹套管外管介质为低低压蒸气，设计压力为0.8/FVMPa，设计温度为260度，采用全夹套。
2 施工准备2.1 管材、管件、阀门、紧固件、特殊垫片等材料符合规范要求；2.2 材料应分类摆放整齐，标识清楚，不锈钢材料禁止与碳钢材料接触；2.3 施工人员施工前必须熟悉图纸、规范、典型安装图等技术资料；2.4 管线施工以单线图为准，平面布置图作为安装定位参考；2.5 有坡度要求的管线，套管内的介质流向与坡度一致；2.6 碳钢管线出库后，应立即进行除锈（外管外表面除锈达st2.5级）、涂刷底漆、色标和UID代码移植。
3 夹套管施工工序见附图14 夹套管的预制4.1 除夹套管的供给管外，夹套管的主体部分应进行预制；4.2 夹套管的施工应按照先大管后小管、先主管后支管、先内管后外管的次序进行；4.3 夹套管预制前应对施工图纸各部位尺寸、技术要求、选用材料和配件认真校核，同时与现场实际情况进行核对，合理安排组对程序、制定内外管分段切割计划，使焊缝减少到最低限度；4.4 夹套管预制其调节余量为30～50㎜，调节管段的接缝位置必须避开外管的开口处；4.5 在法兰、管件之间的直管段至少有一处为两半的短管，长度最小为200㎜；4.6 内、外管的支管与主管连接的管端要经过修磨，保持与主管相同的圆弧半径；4.7 在内管的直管段、三通等焊接的同时，按步骤套上外管。
