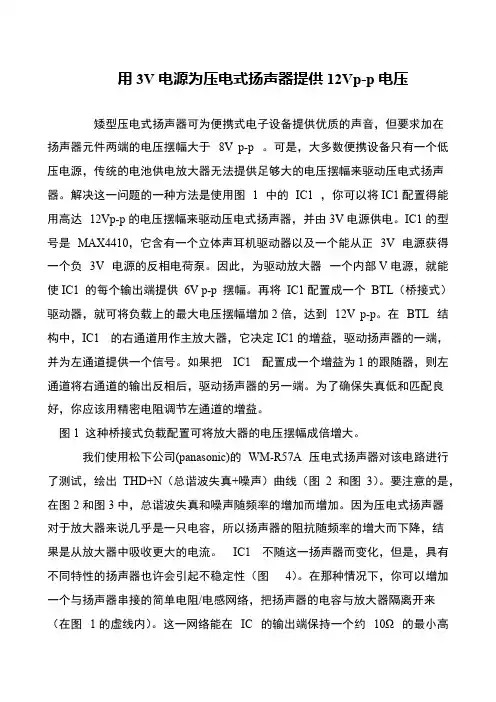

用3V电源为压电式扬声器提供12Vp-p电压 矮型压电式扬声器可为便携式电子设备提供优质的声音，但要求加在扬声器元件两端的电压摆幅大于8V p-p 。
可是，大多数便携设备只有一个低压电源，传统的电池供电放大器无法提供足够大的电压摆幅来驱动压电式扬声器。
解决这一问题的一种方法是使用图 1 中的IC1 ，你可以将IC1配置得能用高达12Vp-p的电压摆幅来驱动压电式扬声器，并由3V电源供电。
IC1的型号是MAX4410，它含有一个立体声耳机驱动器以及一个能从正3V 电源获得一个负3V 电源的反相电荷泵。
因此，为驱动放大器一个内部V电源，就能使IC1 的每个输出端提供6V p-p 摆幅。
再将IC1配置成一个BTL（桥接式）驱动器，就可将负载上的最大电压摆幅增加2倍，达到12V p-p。
在BTL 结构中，IC1 的右通道用作主放大器，它决定IC1的增益，驱动扬声器的一端，并为左通道提供一个信号。
如果把IC1 配置成一个增益为1的跟随器，则左通道将右通道的输出反相后，驱动扬声器的另一端。
为了确保失真低和匹配良好，你应该用精密电阻调节左通道的增益。
图1 这种桥接式负载配置可将放大器的电压摆幅成倍增大。
我们使用松下公司(panasonic)的WM-R57A 压电式扬声器对该电路进行了测试，绘出THD+N（总谐波失真+噪声）曲线（图 2 和图3）。
要注意的是，在图2和图3中，总谐波失真和噪声随频率的增加而增加。
因为压电式扬声器对于放大器来说几乎是一只电容，所以扬声器的阻抗随频率的增大而下降，结果是从放大器中吸收更大的电流。
IC1 不随这一扬声器而变化，但是，具有不同特性的扬声器也许会引起不稳定性（图4）。
在那种情况下，你可以增加一个与扬声器串接的简单电阻/电感网络，把扬声器的电容与放大器隔离开来（在图1的虚线内）。
这一网络能在IC 的输出端保持一个约10Ω的最小高。
低音炮功放电路板与电路图分享先给大家分享一个低音炮电路图：这个是现在主流车载大功率低音炮的设计图，非常完美，功率相当高，特别是低音效果特别明显，并且对管的选择很多。
选择余地非常大，最高可以选择150W的对管驱动。
下面再给大家分享一个低音炮功放电路图：低音炮功放电路板最后再给大家分享两个已经焊接了电子元器件的完整低音炮功放电路板。
该低音炮功放电路板采用直流供电，体积小、重量轻。
具有性能稳定、音质优美、信噪比高、全自动保护，效率高，低温工作等特点。
特性指标：高效率：93%DC/AC转换额定输出功率：50W定阻输出：4-16Ω供电电压：DC12V/24V/36V/48V/56V/68V （可根据需要修正设计方案选择其中一种）频宽：20Hz-20KHz信噪比：98--110 db失真度：100Hz 0.1% 100w @8Ω2.1 大功率TDA7294功放板简介：1.采用全新激光暗字TDA72942.电源滤波采用6个63V3300UF日本原装进口松下电容，整流采用25A进口整流扁桥。
3.PCB采用1.6mm厚双面板材，2.0安士铜厚，喷锡全工艺，保证大小电流的良好通过性能4．发烧元件组装，低音炮部分由两片全新TDA7294组成BTL输出，低通滤波是按照家庭影院式的频率可调设计（50-150HZ），功率强劲！左右声道分别由两片TDA7294担任，输入耦合电容采用德国进口WIMA 2.2UF耦合电容，声音更甜美！板子的信噪比也极高，耳朵贴近喇叭也听不到交流声！是升级2.1功放的最佳选择！供电：双18-28V交流电功率：2X80W+160W低音炮线路板尺寸：218x98MM电位器功能：低频频率调节，低音炮音量。
左右声道音量，高音，低音。
小音响原理图小音响是一种常见的便携式音响设备，它可以通过蓝牙或者有线连接手机、电脑等音频设备，播放音乐和其他音频内容。
在这篇文档中，我们将介绍小音响的原理图，帮助您更好地了解它的工作原理和内部结构。
首先，让我们来看一下小音响的整体结构。
小音响通常由外壳、音箱、电路板和电池组成。
外壳通常采用塑料或金属材料制成，用于保护内部的零部件和提供外观设计。
音箱是用来放置扬声器和其他声学部件的空间，它的设计对音质有很大的影响。
电路板是小音响的核心部件，它包含了音频处理电路、功放电路、蓝牙模块等重要部件。
电池则提供了小音响的电源，使其能够在没有外部电源的情况下工作。
接下来，让我们来详细了解一下小音响的工作原理。
当用户通过蓝牙或有线连接将音频信号输入小音响时，音频信号首先会经过音频处理电路进行处理，包括均衡、混响、音量控制等。
处理后的音频信号会被送入功放电路，功放电路会根据信号的大小和频率来驱动扬声器，使其发出对应的声音。
同时，蓝牙模块会接收来自手机或电脑的蓝牙信号，并将其转换成音频信号输入到音频处理电路中。
电池则为整个系统提供电源，使其能够正常工作。
除了以上介绍的基本原理外，小音响还可能包含一些其他功能，比如LED灯效、触摸控制、无线充电等。
这些功能都需要在原理图中有相应的设计和连接。
总的来说，小音响的原理图是一个复杂的系统，涉及到音频处理、功放、蓝牙通信、电源管理等多个方面的知识。
通过了解原理图，我们可以更好地理解小音响的工作原理，为其设计和维护提供帮助。
希望本文对您理解小音响的原理图有所帮助，如果您对小音响的原理有更深入的了解，欢迎与我们交流讨论。
功放机原理图
功放机是一种广泛应用于音响设备中的电子器件，它能够将输入的音频信号放
大后输出到喇叭或音箱中，从而实现声音的放大。
功放机原理图是功放机内部电路的结构示意图，通过它我们可以了解功放机的工作原理和各个部件之间的连接关系。
功放机原理图主要包括输入端、放大电路、输出端和电源供应等部分。
在功放
机的输入端，通常会接收来自音频设备的输入信号，如CD播放器、MP3播放器等。
这些输入信号经过一定的预处理后，会传送到功放机的放大电路中。
放大电路是功放机的核心部分，它负责将输入信号放大到一定的电压和电流，以驱动喇叭或音箱发出更大声音。
在放大电路中，通常会包括前置放大器、功率放大器和反馈电路等部分，它们共同协作以实现对输入信号的放大处理。
接下来是功放机的输出端，它通常会连接到喇叭或音箱上。
输出端的设计需要
考虑到输出功率、阻抗匹配等因素，以确保功放机能够有效地驱动喇叭或音箱，使其发出高质量的声音。
最后是功放机的电源供应部分，它为功放机的各个部件提供稳定的电压和电流，以确保功放机正常工作。
功放机原理图的绘制需要考虑到电路的连接关系、信号的流向、电压和电流的
变化等因素。
通过功放机原理图，我们可以清晰地了解功放机内部各部件的工作原理和相互关系，为功放机的调试、维修和改进提供了重要参考。
总之，功放机原理图是功放机设计和制造的重要参考资料，它能够帮助我们深
入了解功放机的工作原理和内部结构，为功放机的使用和维护提供了重要指导。
希望通过本文的介绍，读者能够对功放机原理图有一个更加清晰的认识，从而更好地理解和应用功放机这一重要的音响设备。

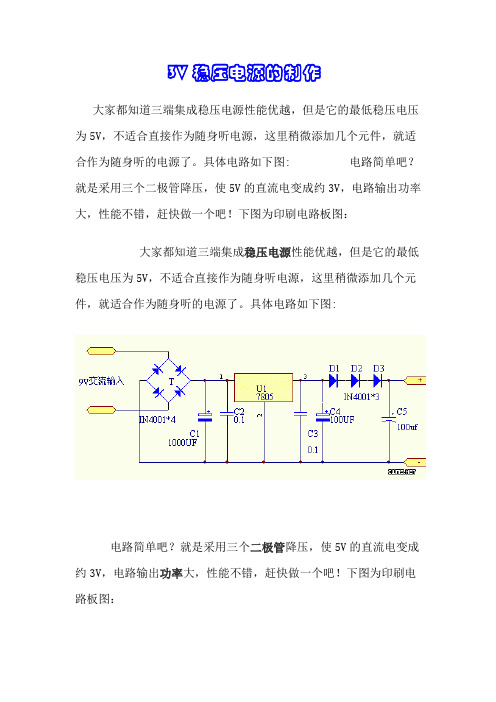

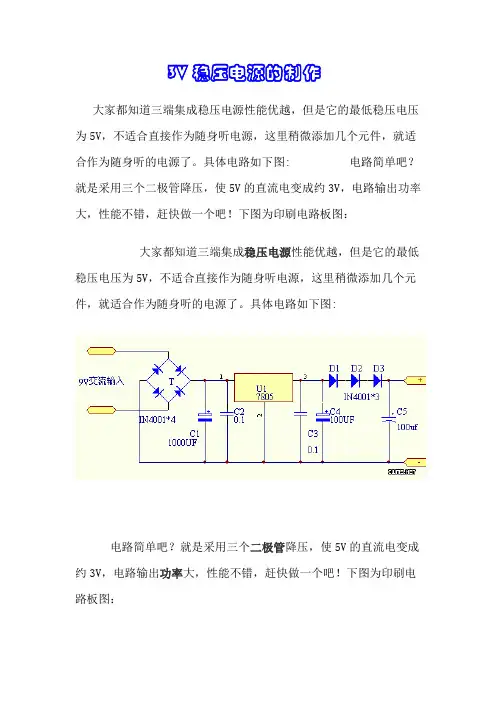

3V稳压电源的制作
大家都知道三端集成稳压电源性能优越，但是它的最低稳压电压为5V，不适合直接作为随身听电源，这里稍微添加几个元件，就适合作为随身听的电源了。
具体电路如下图: 电路简单吧？就是采用三个二极管降压，使5V的直流电变成约3V，电路输出功率大，性能不错，赶快做一个吧！下图为印刷电路板图：
大家都知道三端集成稳压电源性能优越，但是它的最低稳压电压为5V，不适合直接作为随身听电源，这里稍微添加几个元件，就适合作为随身听的电源了。
具体电路如下图:
电路简单吧？就是采用三个二极管降压，使5V的直流电变成约3V，电路输出功率大，性能不错，赶快做一个吧！下图为印刷电路板图：
电路版图中AI，A2接交流9V输入，A3，A4为输出。
可别忘了在三端稳压集成电路上加上散热片哦！！！！。
TDA2822M制作简单的⽴体声功放电路集USB供电电脑⾳箱电路这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。
在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格 这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。
在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格低廉，⼤的灵活性和⼴泛的温度公差。
在电路的核⼼是集成电路TDA2822M。
实际上，这个IC是在单⽚式8⽆铅微型DIP(双列直插式封装)。
它被设计为双电池供电的声⾳播放器的⾳频功率放⼤器使⽤。
TDA2822M的特点是⾮常低的静态电流，低交越失真，直流电源电压下降到1.8伏，最⼩输出功率约450毫⽡/通道，5V直流电源输⼊4欧姆扬声器。
⼀个理想的功放基本上可以作为⼀个电路，它可以提供到外部负载，⽽⽆需产⽣⼤量的信号失真和⾳频功率，⽽⽆需耗费极端静态电流。
该电路由5V直流电源从计算机的USB端⼝索取。
当打开电源开关S1“上的⽴场，5V电源延长对电路和电源指⽰灯红⾊的LED1⽴即亮起。
电阻R1实际上是⼀个电流浪涌限制器和电容C1和C4作为缓冲区的⼯作。
电路的⼯作如何? 电路的操作⾮常简单。
从电脑⾳频端⼝或⽿机端⼝，⾳频信号反馈对放⼤电路通过R2和C2(左声道)，R3和C3(forright通道)。
作为potensiometer VR1的左(L)通道的⾳量控制器，⽽potensiometer的VR2⽤于控制权的⾳量(R)频道。
TDA2822M 7脚接收左声道声⾳信号和引脚6接收右声道信号，通过VR1和VR2相应。
驱动左，右扬声器放⼤信号可以在引脚1和IC1的3脚得到相应。
元件R5和C8，R6和C10组成的经典Zobel⽹络。
构建⼀个中等⼤⼩的电路，通⽤PCB和括在⼀个适当的情况下。
这真的是建议利⽤TDA2822M集成电路插座。
外部连接应该要适当屏蔽电线的⼯作改进的结果⼆：焊接后的图⽚TDA2822,放⼤电路笔者购买DM500机已有两、三个年头了，也经常刷各种版本的系统．但该机⾳量⼩的⽑病却始终⽆法根治。

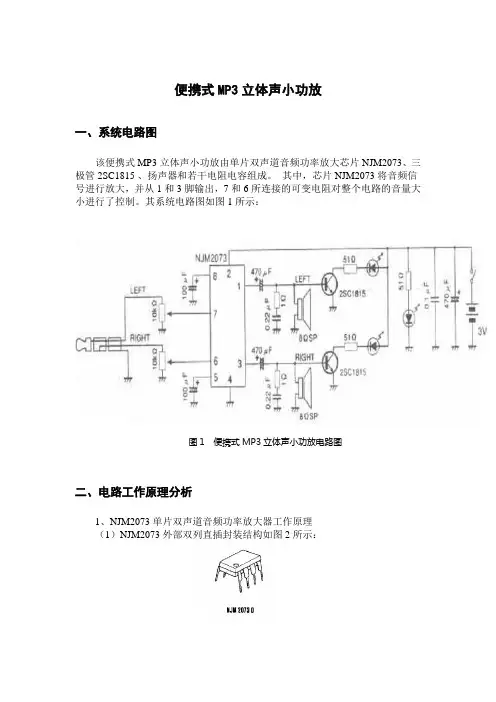

便携式MP3立体声小功放一、系统电路图该便携式MP3立体声小功放由单片双声道音频功率放大芯片NJM2073、三极管2SC1815 、扬声器和若干电阻电容组成。
其中，芯片NJM2073将音频信号进行放大，并从1和3脚输出，7和6所连接的可变电阻对整个电路的音量大小进行了控制。
其系统电路图如图1所示：图1 便携式MP3立体声小功放电路图二、电路工作原理分析1、NJM2073单片双声道音频功率放大器工作原理（1）NJM2073外部双列直插封装结构如图2所示：图2 NJM2073封装结构（2）NJM2073内部结构NJM2073为8脚直插封装的双声道音频功率放大器，各脚主要功能和内部结构如图3所示：1 单声道信号输出端2电源电压Vcc3单声道信号输出端4地GND5单声道负端输入6单声道信号输入7单声道信号输入8单声道负端输入图3 NJM2073内部结构NJM2073音频功率放大集成电路内含有两个独立的功放电路，实现了双声道立体声的功放功能。
NJM2073音频功率放大器是为提供高质量的输出功率而设计的，采用表面双列直插封装技术，整个电路具有低交越失真(low crossover distorsion)和低静态电流的特点，适用于立体声(stereo)和桥式放大(BTL)方式。
该芯片所需的外部组件很少，从而简化了音频系统的设计。
整个芯片使用的电压范围很广，1.8V到15V的小电源都可以供电，节省了电源。
（3）NJM2073单个功放的信号增益计算单个功放的信号放大模型如图4所示:图4 信号放大模型由图4信号放大模型可得NJM2073单个功放的信号增益计算如下所示:由图4信号放大模型可得NJM2073单个功放输入电压与输出电流的关系如图5所示：图5 输入电压与输出电流关系图由图4信号放大模型可得NJM2073单个功放输入功率与输出功率的关系如图6所示：图6 输入功率与输出功率关系图（4）利用NJM2073构成单声道功放电路利用NJM2073还可构成单声道功放电路，外部电路连接图如图7所示：图7 利用NJM2073构成单声道功放电路2、晶体三极管晶体三极管中含有NPN型和PNP型两种，而且它们从三个杂质区域各自引出一个电极，分别叫做发射极e、集电极c、基极b，而对应的杂质区域分别称为发射区、集电区和基区。
用分立元器件制作一个迷你功放，小身材，大功率
音频信号功率放大电路，简称功放。
几乎所有的音频设备都离不开功放电路，比如手机功放电路需要将接收到的微弱信号放大，以便能听清对方
“分立元件”功放电路图
所需元器件清单
耳机插孔用“J”表示。
还需要一条3.5mm插头的音频线，用于将手机或者电脑的音频信号引入到耳机插孔，便于音频信号放大。
。
音频信号经过电容C1耦合，三极管VT1前级放大，调整Rp 至VT2、VT3中点电压（电源电压的一半），当音频信号为负半周时，三极管VT1截止，VT2导通、VT3截止，电源电压正极经过VT2的集电极、发射极、电容C2、扬声器、电源负极，该时段为电容C1充电；当音频信号为正半周时，三极管VT1导通，VT3导通、VT2截止。
C2放电回路：C2的正极，三极管VT3的发射极、集电极、电源负极、扬声器，C2的负极。
这样在扬声器上就获得一个完整的音频波形。
这是非常简单的迷你音频功放，但是美中不足的是，音质不是很好，如何解决这个问题呢？这个时候就该集成功放块出场了。
耳机插孔一共5个引脚，在面包板上组装只用了两个引脚，怎样区分呢？
图中的是立体声耳机插座，可以输出两个声道信号（左右声道），我们只需要一个声道的信号来完成制作，
耳机接线示意图，这个电路太难了，而且我们听说虽然已经放大了，可是声音还是比较小，手机里面也是这样的电路吗？
我们先制作分立元件的功放，是为了初步明白它的工作原理，手机内不是这样的电路，它是采用集成电路放大信号。
有一款小功放集成块，它的型号是LM386，电子制作人对它非常青睐，适合初学者DIY。
TDA2030小功放DIY原理图+线路板PCB图
TDA2030单电源供电电路原理图
TDA2030单电源供电电路PCB线路板图
3.TDA2030双IC桥接分立电源供电放大电路原理图(输出功率P o = 28W,V s = ±14V)：
TDA2030双IC桥接分立电源供电放大电路原理图
【注意事项】
[1].TDA2030A具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，二极管限压（5脚因为任何原因产生了高压，一般是喇叭的线圈电感作用，使电压等于电源的电压）以保证5脚上的脉冲串维持在规定的幅度内。
[2].热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
[3].与普通电路相比较，加散热片可以使其有更高的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
[4].印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
[5].装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
[6].虽然TDA2030A所需的元件很少，但所选的元件必须是品质有保障的元件。
便携式音频功率放大器设计便携式系统都需要一个音频功率放大器用来驱动小的扬声器，输出功率1W~2W，用来驱动扬声器（RL=8/4ohm），同时提供50mW~100mW的功率用来驱动耳机（RL=32/16ohm）。
在此情况下，BCD开发了自己的便携式系统中，音频功率放大器产品。
一、单端（SE）输出 vs. 桥式（BTL）输出输出结构常见的有两种，SE(Single-ended)模式与BTL(Bridge-Tied-Load)模式，见下图-1。
图-1 单端模式与桥式模式在便携式系统中，常见的直流电源电压，（+1.8V，+2.5V，+3.3V）通常不会超过+5.0V，如果是单端结构，输出的峰-峰值电压Vp-p最大只有5.0V，实际上由于输出级上、下管子的饱和压降，在没有被削波的前提下，Vp-p最大只有4.5V左右，这样有效值 = =1.59V，全部加到RL=4ohm的负载，输出功率 =0.63W。
所以单端结构，无法输出2W功率。
如果是BTL 输出结构，Vp-p则可以达到8.0V，有效值 = =2.828V，加到RL=4ohm的负载，输出功率 =2.0W。
因此要在VCC=5.0V条件下输出2W左右的功率，只能采用桥式输出结构。
所以单端结构常用来驱动耳机，而BTL结构常用来驱动音箱。
见下图-2 AA4002典型应用原理图。
图-2 AA4002典型应用图从上图中，看到在驱动耳机时，还需要有一个较大的电解电容，它的作用是，① 隔断直流基准电压Vbias（1/2VCC）。
如果没有隔直，直流电压会直接流过后面的扬声器线圈，使纸盆平衡位置偏向一端，Vbias过大甚至损坏线圈。
② 耦合交流的音频信号，它与扬声器负载构成了一阶高通滤波网络，见图-1。
由经典公式（1）可知，电容值的大小影响低频处的截止频率fc有关。
公式（1）电容Co越大，截止频率fc越低，意味着更低的频率可以耦合到负载，见图-3。
点击看原图图-3 不同耦合电容下的频响（RL=16ohm）BTL结构则不需要耦合电容，节约系统成本，节省PCB空间，改善低频响应。
具有电池供电能力的便携式耳机功放设计与实现便携式耳机功放是现代音频设备中不可或缺的部分。
它能够增强音频信号的质量，提供更好的音频体验。
然而，为了实现可移动性和灵活性，这种功放通常依赖于电池供电。
在本文中，我们将探讨具有电池供电能力的便携式耳机功放的设计和实现。
首先，让我们了解一下便携式耳机功放的基本原理。
便携式耳机功放通常包含输入端、放大电路、输出端和电源供应部分。
输入端接收音频信号，放大电路增加信号强度，输出端将放大后的信号发送到耳机或扬声器。
电源供应部分通过电池提供所需的电能。
在设计具有电池供电能力的便携式耳机功放时，首先需要考虑功放电路的效率。
由于电池容量和寿命的限制，功放电路应尽可能地高效。
选择高效的功放芯片和转换器是实现这个目标的关键。
例如，Class D功放芯片通常具有较高的效率和较低的功耗。
然而，在选择芯片时，也需要考虑其音质表现、功耗管理和成本因素。
其次，为了提供稳定而持久的电源供应，需要选择合适的电池。
电池的容量和电压应根据功放电路的需求进行选择。
较高的电池容量可以提供较长的使用时间，而较高的电压可以更好地驱动功放电路。
此外，还需要考虑电池的重量、充电时间和可充放电周期等因素。
另外，为了保证便携式耳机功放的可移动性，设计时需要尽量减小功放电路的体积和重量。
采用表面贴装技术（SMT）可以实现电路的紧凑布局，减少占用空间。
而选择轻量化材料和组件，如铝合金外壳、陶瓷基板等，可以降低功放的重量。
除了以上技术和设计考虑因素，还需要注意以下几点来确保便携式耳机功放的性能和可靠性。
首先，电路的信噪比和失真应尽可能低。
这可以通过合理的电路设计、优质元件和良好的接地来实现。
其次，为了避免功放过热，需要添加散热设计，如散热片、风扇等。
此外，过充和过放保护电路也是必不可少的，以保护电池的安全和延长寿命。
最后，除了技术和设计方面的考虑，市场需求和用户体验也是设计便携式耳机功放的重要因素。
需要对目标用户进行调研，了解他们的需求和偏好，并据此设计功能、外观和接口。
模拟电子技术设计性实验立体声小功率音响电路设计方案一、杨乐2008405102一、实验目的（1）了解音响系统的基本结构和原理。
（2）学会设计简单的音响电路。
（3）掌握Multisim10软件的基础使用要求，学会简单的实验仿真。
（4）掌握一种基本电源电路的原理和设计思路。
（5）掌握功率放大电路的工作原理、特性和质量参数的测试方法。
（6）对已经设计出的音响系统进行实验测量分析，得出基础参数值。
二、实验说明1、音响系统的组成框图2、音响系统简介1）电源电路主要使用LM7809和LM7909三端稳压器，通过整流稳压电路的作用，输出放大器所需的工作电压，为电路供电。
2）前置放大器主要使用8脚封装的NE5532双电源供电，双端输出前置放大器属于小信号低噪声放大器，选择并且把音频（AUX、MIC）信号放大至功率放大器所能接受的输入范围；进行各种音质控制，以美化声音。
采用分离元件电路，为了减少噪声，静态工作点选取较低。
前置放大器一般要求高输入阻抗，低输出阻抗，低噪声，低漂移，较高的增益，较宽的带宽，并采取较好的屏蔽，对电源要求也较高。
3）功率放大器：主要采用8脚封装的TDA2822M小功率放大电路，双声道放大。
9V供电时，去负载8Ohm扬声器做负载，理论功率为1W，实验使用两个8欧姆扬声器做左右声道。
功率放大器采用集成，把前置放大电路输出的信号进一步放大，以驱动负载扬声器工作，使其发出声响。
三、实验要求1.要求电源电路输出电压为正负9V直流电压，电流小于0.5A.四、2.要求音响系统输出最大功率为2W的音响系统，负载电阻取8Ω。
五、实验原理（一）.电源部分（1）、拟定电路图（2）、电路原理分析：实验主要采用LM7809CT和LM7909三端集成稳压器构成的线性直流稳压电源。
由于LM7812CT的输入端电压输入电压＜35V，所以把实验室能提供的10V 交流电整流，经过三端集成稳压器LM7809CT和LM7909，负载电阻上输出正负9V直流电压。
使用LM1876制作小型功放电路图电路图使用LM1876制作小型功放电路图作者：疯狂的三极管时间：2009-12-02 09:12:26 点击：1958 在以前的文章中曾经介绍过一款多媒体音箱的制作方法，不过由于该音箱采用了6.5英寸的扬声器，音箱体积对于桌面空间狭小的读者来说有点偏大。
应读者的要求，在本文就介绍一款小巧玲戏的多媒体有源音箱，供爱好者参考。
扬声器选择本文介绍的扬声器均采用防磁扬声器。
高音扬声器采用上海领先音响仪器公司生产的银笛牌YDQG4-12型高音扬声器，该款扬声器采用了进口丝质振膜、磁液冷却系统、全封闭防磁式磁路等一系列Hi－Fi单元采用的技术，使它比常见的低价高音单元拥有更大的功率承受能力，音质更细腻柔美。
低音扬声器则采用了南京电声股份公司生产的南鲸牌4英寸喷胶纸盆防磁低音扬声器，型号为110-8SX01。
各扬声器技术指标如表1所示。
本音箱的高、宽、深分别为280mm×120mm×170mm（内部有效容积约3.4L）。
板材为厚15mm的中密度板。
左右声道音箱前面板尺寸如图1所示。
由于音箱体积较小，因此各面板的交接处的连接用普通木螺钉即可胜任。
倒相孔设在箱体背面上方，长度为68mm，笔者是从直径60mm 的PVC工程塑料管截下68mm长的一段代用。
由于倒相管在音箱背面，所以摆放时音箱后面板不要紧靠墙壁，要距墙壁等大面积反射面15cm以上。
另外需要注意的是要在箱体内部高音扬声器单元后面，用吸音材料（海绵即可）做个护罩（将高音单元后部包围即可），以减少来自低音单元的声波对高音的冲击与干扰，使高音更明亮。
功放电路安装在右声道音箱中，因此左右两个音箱的后面板布局有较大的差异。
倒相管长度以及主音箱侧面视图如图2所示。
主音箱背面视图如图3所示。
两只音箱中有一只安装功放电路作为主音箱，另一只作为副音箱。
由于主音箱中需要安装电源变压器，占用了一部分空间，为了保证两只音箱内部容积的一致，可以在副音箱的底部粘贴一块与电源变压器体积相近的木块作为平衡之用。
达人自制小型1969功放这个就是外壳,相信大家很熟悉吧,这个是已经开好孔的了,原图忘记拍了.考虑到成本的问题,手里有没有合适的机箱,所以找到了这个烧坏的充电器盒子,下面就是里面主要部件,展示一下.1969的微型功放板,尺寸5*5cm很小,输入12-30V,单个功耗20W,2个对称板,输出5W,刚开始我以为5W很小只能推3寸的喇叭,试了下8寸10寸都没有问题,前提是电源要好.散热板大家都很熟悉的,CPU拆机闲置的.甲类功放热量很大,靠自散热是不行的,后面加了个风扇.下面的是电源,笔记本的电源,刚开始是用12V的电源,出来的声音很差,后面找了个电脑电源,很适合,16V,3.75A,功放电流调到800mA*2,所以这个电源够用.网上淘的USB解码器,带遥控的,可以解码MP3,wav无损音质,但只能解码wav2.0音频,多声道的解码不出来.带AUX,FM功能.5V-12V供电.淘的电位器,散件来的要自己焊.aux输入,就是外接音频孔,3.5的.功放输出,普通的莲花插头,想装个好点的,但是空间有限,只能用这个.这些就是里面的东西的,把它组装起来就行了,哦!还有一个5V电源,采用双电源,没干扰,USB解码跟风扇用5V的,风扇转速低,才没有噪音.看到5V电源了吧,就是手机充电器用的.现在走线很乱,后面又重新走了下线,就没有那么乱,红的电工胶是不是特别显眼,电线就是用网线,那种4线的,芯比较大的,铜的.装这个USB装了我最久,焊点太近,用的是带屏蔽的音频线,很难悍,也没有那么技术一手拿相机一手拿焊机,省略了技术活.散热风扇,很热,散热片估计有70°,出来的风都有50度.后面把线整理了一下,看起来没那么乱了.合盖,一切正常,大功告成.也不是很丑吧,自我感觉还过得去,主要是成本低,100大洋都不到呢,因为音响还没有到,先找了两个很渣的试试.总结一下,接上电源喇叭,电位器调到最大没有一点电流声音,虽然喇叭烂,但是也把我那奋达的2030甩了几条街,声音出来很好,低音很强,中音柔和,很多细节都听着很清楚,特别放无损音乐,人声,听了会上瘾的那种感觉,没有了以前的那种垃圾功放的刺耳声音.还有一个不好usb的AUX,接电脑声音出来不好,有损耗吧.下次找个开关把它改到手动的按键的.下次有时间装个好的1969金封管的听听.。
简单实用的小功放由于随身听携带方便、操作简便、音质好，因而受到了在校爱乐者的青睐。
但随身听均采用低直流电源供电（如1.5V、2V、3V等），输出功率小。
为此特设计了一款输出功率可达1W的简易小功放，具有等响度、降噪、音量和音调调控等功能，且成本低。
其电路原理图见下图。
图中，RL为匹配电阻，其值应与随身听标称负载一致，用以确保随身听的输出级电路工作在最佳工作状态。
C3、C4、W2和C1、C2、W1分别是左、右声道的音量调控及等响度电路，并对高频噪声有一定抑制作用。
R5～R8、W5、W6、C9-C12和R1~R4、W3、W4、C5~C8分别构成简易的左、右声道音调调控电路。
R13NR16、G14和R9NR12、C13分别构成左、右声道的简易降噪电路及低通滤波器，与音调控褂电路等巧妙配合，可在TDA2822的输入端获得与录制时相近的信号波形，使保真度得以提高。
R18和R20为输出保护电阻，用于防止因输出端对地短路而损坏TDA2822,oR22、LED1、腿D2等组成．过流指示电路，当功放工作电流大于400mA时，LED1和LED2就会发光。
Cl3和C14为输入隔直耦合电容，应采用漏电极水的优质电解电容，以利于音频信号顺利通过，不阻塞信号。
C17和Cl8为输入回放的对地通路，在典型电路中常为10μF或47μF。
其输入阻抗过大，会引起信号阻塞或引起自激，在这里将C17和Cl8加大到100斗F，其音质有所改善，音域变宽。
C26和C27为输出隔直耦合电容，通常选择为220μF，这样显得输出阻抗过高，信号阻塞，引起失真，甚至自激，现将C26和C27加大到680μF，音质明显改善，音域也变宽了。
该电路只要安装无误，元器件质量无须调试即可正常工作。
3V电池供电的便携式立体声小功放电路（附线路板图）
3V电池供电的便携式立体声小功放电路MP3的容量越来越大，装下几百首歌也绰绰有余。
可是一直戴着耳机，耳朵也会受不了。
那么试试这个便携小音箱吧，相信你会喜欢。
元件清单电路原理图NJM2073的管脚电…
MP3的容量越来越大，装下几百首歌也绰绰有余。
可是一直戴着耳机，耳朵也会受不了。
那么试试这个便携小音箱吧，相信你会喜欢。
元件清单
电路原理图：
印刷线路版图：
NJM2073的管脚图：
电路板的制作
整个装置的大小尺寸根据使用的外壳和元件灵活变化，检查一下电路是否有问题。
检查完毕后，将插头插入MP3等的耳机插槽，试试这个便携小音箱的效果如何。
/yinpindianlu/ypcl/04011267.html。
