三相异步电动机检测方法

项目一：三相异步电动机的操作任务二：三相电动机的检测与电路连接（6课时）教学目的：能通过仪表测试三相电机相间电阻和绝缘电阻，有序的连接好电机。

教学重点：测绝缘电阻、星/三两种线路连接教学难点：兆欧表工作原理教学方法：演示、练习教学准备：三相电动机、套筒、螺丝刀、扳手、铁锤、拉莫、记号笔、作业纸、万用表、兆欧表、钳形表教学过程：一、三相异步电动机的电阻检测（一）测每一相绕组的直流电阻（1课时）抽一名学生复习演示万用表的欧姆档的使用。

万用表测出绕组电阻值很小→被测两线头为同一绕组。

万用表测出绕组电阻值很大→被测两线头为不同绕组，或者同一绕组开路。

（后记：同学们积极性高，大多数学生能做此操作。

）（二）介绍兆欧表的使用（1课时）兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成,具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止测量电路泄漏电流的屏蔽装置和独立的接线柱。

看视频：/s_v56v/u95/v_NjE2MDM2MDQ.html注意事项：1.测量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V及以下的电气设备一般选用500~1000V的兆欧表，500V以上的电气设备选用2500V兆欧表，高压设备选用2500~5000V兆欧表。

2.使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时，先驱动净欧表,其指针可以上升到"∞"处，然后再将两个接线端钮短路，慢慢摇动兆欧表,指针应指到"0"处，符合上述情况说是兆欧表是好的，否则不能使用。

3.使用时必须水平放置，且远离外磁场。

4.接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。

5.测量时转动手柄应由慢渐快并保持120r/min转速，待调速器发生滑动后，即为稳定的读数，一般应取1min后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。

三相异步电机检测（出厂、带电、不带电、故障排查）一、设计验证测试或工艺验证测试当出厂试验数据超出标准时，应对其进行分析，找出产生的原因并设法加以解决。

Ms.参将出厂试验时出现的异常表象及其原因进行归纳并分享。

●通电后不起动（1）配电设备中有两相电路未接通。

问题一般发生在开关触点上。

（2）电机内有两相电路未接通。

问题一般发生在接线部位。

●通电后缓慢转动并发出“嗡嗡”声（1）配电设备中有一相电路未接通或接触不实。

间题一般发生在熔断器、开关触点或导线接点处。

例如熔断器的熔丝熔断、接触器或空气开关三相触电接触压力不均衡、导线连接点松动或氧化等。

（2）电机内有一相电路未接通。

问题一般发生在接线部位。

如连接片未压紧、引出线与接线柱之间垫有绝缘套管等绝缘物质、电机内部接线漏接或结点松动、一相绕组有断路故障等。

（3）绕组内有严重的匝间、相间短路或对地短路。

（4）有一相绕组的头尾交叉接反或绕组内部有接反的线圈。

（5）定、转子严重相擦（俗称“扫膛”）。

（6）电源电压过低。

●三相电阻不平衡度较大（1）三相绕组匝数不相等。

（2）电阻较小的一相绕组有严重的匝间短路故障。

（3）多股并绕的绕组，在连接点有的线股未连接好（漏接或漏焊）。

（4）有较严重的相间短路故障。

●三相电阻平衡但都较大或较小三相电阻平衡但都较大原因。

（1）匝数多于正常值。

（2）各相绕组本应并联后引出但错接成了串联引出或并联支路数少于正常值。

（3）端部过长。

（4）所用电磁线的电阻率较大或线径小于标准值。

三相电阻平衡但都较小的原因。

三相电阻平衡但都较小的原因与电阻较大的各项原因相反。

空载电流三相不平衡度超差（1）同三相电阻不平衡度较大的原因。

（2）磁路严重不均匀。

其中包括；定、转子之间的气隙严重不均；铁心内外圆严重不同心；铁心各部位导磁能力严重不匀衡等。

（3）绕组有对地短路故障，个别线圈有头尾反接现象。

●空载电流较大或较小空载电流较大的原因。

（1）定子绕组匝数少于正常值。

三相电机维修检测方法
三相电机是工业生产中常用的动力设备，为了确保其正常运行和延长使用寿命，定期的维修检测是必要的。

以下是一些常见的三相电机维修检测方法：
1. 外观检查：首先，对电机进行外观检查，查看是否有明显的损坏、腐蚀或异物。

检查电机的连接线缆、端子和紧固件是否松动或损坏。

2. 绝缘电阻测试：使用绝缘电阻测试仪测量电机的绝缘电阻。

这可以检测电机绕组之间和绕组与地之间的绝缘状况。

正常情况下，绝缘电阻应该较高。

3. 绕组电阻测试：使用万用表或绕组电阻测试仪测量电机的绕组电阻。

这可以帮助判断绕组是否存在短路或开路的情况。

4. 空载试验：在电机未连接负载的情况下，通电并观察电机的运行情况。

检查电机是否启动顺畅、无异响、无异味，并且转速正常。

5. 负载试验：在电机连接负载的情况下，进行负载试验。

观察电机在负载下的运行情况，检查是否存在异常震动、过热或功率不足等问题。

6. 检查轴承：检查电机的轴承是否有异常噪音、松动或磨损。

如有必要，进行轴承的润滑或更换。

7. 清洁和保养：定期对电机进行清洁，清除灰尘和杂物。

检查风扇、通风孔是否畅通，确保散热良好。

8. 检查编码器和传感器：如果电机配备了编码器或传感器，检查其工作是否正常，确保反馈信号准确无误。

需要注意的是，在进行三相电机维修检测时，应遵循相关的安全操作规程，并使用适当的工具和测试设备。

三相异步电动机的参数测定三相异步电动机是工业生产中常用的一种机械设备，其性能参数的合理测定对于设备的运行维护、故障诊断以及节约能源等方面具有重要意义。

本文主要介绍三相异步电动机的参数测定方法。

1. 基本结构和工作原理三相异步电动机是由定子和转子两部分组成。

其中，定子是由电磁铁线圈、铁芯和端盖组成，转子是由铜导体（亦称作离子）和铁芯组成。

在电源的驱动下，定子线圈中形成不间断的交变电流，调节转子和定子之间的磁场使得转子开始旋转。

由于转子导体的移动，感应出对应的逆向电势，即“感应电势”，进而阻碍电流的进一步流动，使得机械能输出稳定。

2. 测量参数（1）空载测试空载测试是指在电机不带载（即转子不带外来负荷）的情况下运行，测试该状态下的磁场特性、无负载电流和功率等参数。

测试步骤如下：首先，将电动机空载连接于电源，确保电机正常启动。

然后，使用电流表和功率表等测试工具测量该状态下的电流和功率。

最后，将测得的数值与电机的额定数值比较，目的是判断电机的稳定性和电路系统的效率。

（2）短路测试通过带有额定负载的测试可以获取到一些转速、转矩、功率等关键参数。

这种测试可以检测电机的运行能力和效率等。

测试步骤如下：首先，将特定负载连接于电机，确保不对电机造成损坏。

然后，使用转速传感器、扭矩传感器、功率计和电能表等测试设备测量测试所需参数，并记录下相应数据。

最后，根据测得的数据分析电机的运行能力和效率。

3. 结论通过以上的三种测试,我们就可以获取一些重要的性能参数，比如空载电流、短路电流、转矩、输出功率、效率等。

针对这些参数，我们在日常维护和故障诊断时可以结合实际情况进行全方位的分析与判断，以减小不必要的损失和风险。

三相异步电动机的拆装技能训练交流电动机拆装与检修任务1三相异步电动机的拆装学时14布置任务知识1.电机的结构2.熟悉基本拆装步骤。

学目 3.掌握三相异步电动机的接线方式与通电步骤。

习标 4. 了解简单常规检测的方法。

目能技能目标：标力 1 .熟练掌握三相异步电动机的拆装工艺。

目2.掌握三相异步电动机的接线方式与检测。

标现有一小型三相笼型异步电动机，对其进行拆分与重装。

具体任务如下：1、按照实训步骤对三相笼型异步电动机进行拆装、检查，并在装配后通电试验。

任务描述信息单欧姆挡的使用（1）选择合适的倍率。

在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。

最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

（2）使用前要调零。

（3）不能带电测量。

（4）被测电阻不能有并联支路。

（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

（6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。

这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。

万用表使用时应该水平着放。

红表笔插在+孔内，黑表笔插入-孔内。

测试电流就用电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。

事先不知道量程，就选用最大量程尝试着测量，然后断开测量电路再换档，切不可在线的情况下转换量程。

有表针迅速偏转到底的情况，应该立即断开电路，进行检查。

最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测量220V市电电压而损坏。

三、钳形电流表钳形电流表就是将可以开合的磁路套在载有被测电流的导体上测量电流值的仪表。

通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。

此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。

三相鼠笼式异步电动机参数测试方法三相鼠笼式异步电动机参数测定分三部分：测量定子绕组的冷态直流电阻，空载实验，短路（堵转）实验。

下面将分别讲述。

一、测量定子绕组的冷态直流电阻原理：将电机在室内放置一段时间，用温度计测量电机绕组端部或铁心的温度。

当所测温度与冷却介质温度之差不超过2K时，即为实际冷态。

记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。

具体实现方法有：伏安法、电桥法等。

各种方法详细的理论分析及原理介绍在书中有说明。

在实际应用场合，可以使用万用表来进行伏安法的测试。

二、空载实验《电机学实验指导书》上讲述的是Δ接法的测量方法。

原理分析如下：采样Δ接法的测量方法时，只需一相绕组短接，测量一相得到的数据是线电压跟线电流，可以得出空载实验的空载阻抗。

Δ接法电机等效电路如图1所示。

ABC图1 Δ接法电机等效图但是，在小功率的应用场合（比如：家电等消费产品场合），三相异步电动机亦有好多采用Y型接法。

此时电机测量如果可以检测相电压或者线电压均可，下面将逐一分析。

Y型接法电机等效图如图2所示。

ABC图2 Y 接法电机等效图按照图2的等效图，若检测一相得到相电压，线电流，则可直接计算得出短路阻抗。

若检测一相得到线电压，线电流，计算便可得到2倍的短路阻抗。

三、短路（堵转）实验短路实验的原理跟实际的操作流程在实验指导书上均有详细的指导，再次不再重复叙述。

注：因三相异步电动机的广泛使用，在许多场合并未对三相异步电动机的一些细则进行说明，例如，现在许多三相电动机均由变频器拖动，且变频器的前级整流大部分采用全桥整流。

下面以小功率消费场合所采用不控整流技术来进行说明：此时 直流输出 22.34cos d U U α=[1]大部分情况下，我们只知道电机的供电电源是市电。

而不知道电机的一些详细额定参数（我遇到的是额定电压未知）。

此时，在进行实验时，我们无法确定三相调压器所施加电压的上限是多少。

所以，在这种情况下，可根据上面的公式及电机的供电方式及供电电源的等级来确定三相调压器所施加电压的上限（上式中反推所得到的2U ）。

三相异步电动机检测方法
三相异步电动机的检测方法有以下几种：
1. 功率测试：可以通过给电动机加负载，测量其输出功率来判断电机的运行状态。

可以使用功率表或功率计进行测试。

2. 绝缘测试：使用绝缘电阻测试仪测量电动机的绝缘电阻，以判断电机的绝缘状态。

绝缘电阻过低可能导致电机绕组短路。

3. 电流测试：通过测量电动机的运行电流，可以判断电机是否正常工作。

电流过高可能表示电机负载过大或内部故障。

4. 温度测试：通过测量电动机的轴承和绕组的温度，可以判断电机是否存在过热问题。

过高的温度可能表示电机散热不良。

5. 振动测试：通过振动测量仪测量电动机的振动水平，可以判断电机是否存在振动异常。

过高的振动可能表示电机轴承磨损或不平衡。

这些方法可以单独或联合使用，以全面评估电动机的工作状态和健康程度。

在进行电动机检测之前，应确保操作人员具备相关知识和技能，并遵守相关安全操作规程。

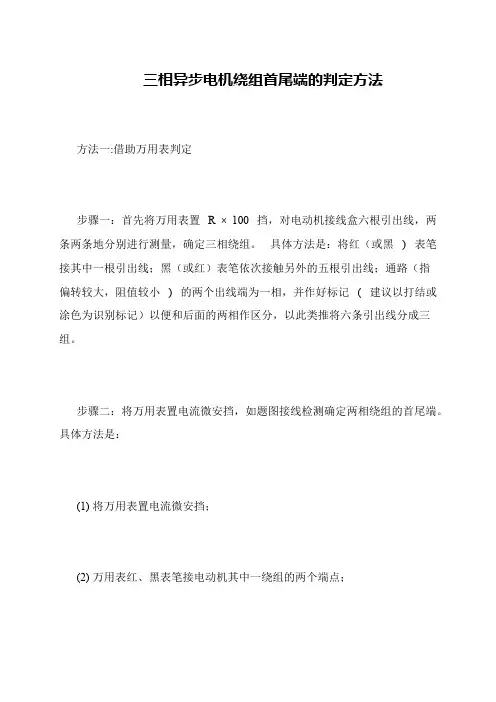

三相异步电机绕组首尾端的判定方法
 方法一:借助万用表判定
 步骤一：首先将万用表置R × 100 挡，对电动机接线盒六根引出线，两条两条地分别进行测量，确定三相绕组。

具体方法是：将红（或黑) 表笔接其中一根引出线；黑（或红）表笔依次接触另外的五根引出线；通路（指
偏转较大，阻值较小) 的两个出线端为一相，并作好标记( 建议以打结或涂色为识别标记）以便和后面的两相作区分，以此类推将六条引出线分成三组。

 步骤二：将万用表置电流微安挡，如题图接线检测确定两相绕组的首尾端。

具体方法是：
 (1) 将万用表置电流微安挡；
 (2) 万用表红、黑表笔接电动机其中一绕组的两个端点；。

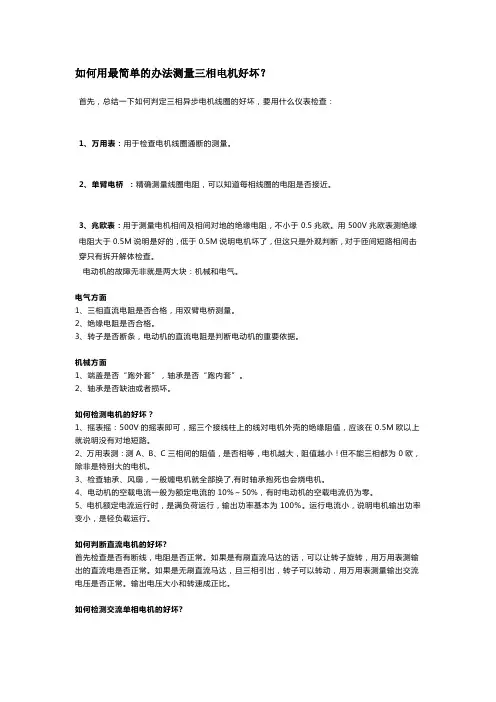

如何用最简单的办法测量三相电机好坏？首先，总结一下如何判定三相异步电机线圈的好坏，要用什么仪表检查：1、万用表：用于检查电机线圈通断的测量。

2、单臂电桥：精确测量线圈电阻，可以知道每相线圈的电阻是否接近。

3、兆欧表：用于测量电机相间及相间对地的绝缘电阻，不小于0.5兆欧。

用500V兆欧表测绝缘电阻大于0.5M说明是好的，低于0.5M说明电机坏了，但这只是外观判断，对于匝间短路相间击穿只有拆开解体检查。

电动机的故障无非就是两大块：机械和电气。

电气方面1、三相直流电阻是否合格，用双臂电桥测量。

2、绝缘电阻是否合格。

3、转子是否断条，电动机的直流电阻是判断电动机的重要依据。

机械方面1、端盖是否“跑外套”，轴承是否“跑内套”。

2、轴承是否缺油或者损坏。

如何检测电机的好坏？1、摇表摇：500V的摇表即可，摇三个接线柱上的线对电机外壳的绝缘阻值，应该在0.5M欧以上就说明没有对地短路。

2、万用表测：测A、B、C三相间的阻值，是否相等，电机越大，阻值越小！但不能三相都为0欧，除非是特别大的电机。

3、检查轴承、风扇，一般缠电机就全部换了,有时轴承抱死也会烧电机。

4、电动机的空载电流一般为额定电流的10%～50%，有时电动机的空载电流仍为零。

5、电机额定电流运行时，是满负荷运行，输出功率基本为100％。

运行电流小，说明电机输出功率变小，是轻负载运行。

如何判断直流电机的好坏?首先检查是否有断线，电阻是否正常。

如果是有刷直流马达的话，可以让转子旋转，用万用表测输出的直流电是否正常。

如果是无刷直流马达，且三相引出，转子可以转动，用万用表测量输出交流电压是否正常。

输出电压大小和转速成正比。

如何检测交流单相电机的好坏?1、用500V兆欧表测量电机绕组和外壳的绝缘电阻不应小于0.5兆欧；用万用表测量绕组各引线，无断线。

以上各项均符合要求，电机性能良好。

2、检测电容器的好坏用指针万用表或带电容档的数字表，可直接测量。

3、将万用表拨到1k或10k电阻档，测电容器的2个引线，表针快速向右偏转后慢慢回到左侧电容器是好的；始终偏向右侧说明电容器被击穿了；指针不动则电容器内部断线或没有容量了。

三相异步电机型式试验三相异步电机是一种普遍用途的电机，常用于汽车发动机、家用设备、医疗器械、机器人等各类设备中。

为了确保三相异步电机的正常使用，需要对其进行型式试验以确保其合格性。

首先，为了进行型式试验，需要准备合适的试验材。

当前，三相异步电机型式试验常使用的测试仪表包括三相电压表、三相电流表、三相功率表、绝缘电阻表、绝缘变压器、绝缘强度表、电动机效率测试仪等。

除了基本的测试仪表，还需要配备其他的试验设备，如台式万用表、时间统计仪、电动机动磁参数测试仪、热敏电阻等。

其次，熟悉三相异步电机的工作原理。

由于三相异步电机受到复杂环境的影响，所以我们需要了解三相异步电机的工作原理，以便更熟练把控实验过程和数据处理过程。

三相异步电机由三相交流电动机构成，具有三种不同的旋转方向，构成三相谐波电流，从而使电路充放电变化，从而形成旋转磁场，实现旋转，提供动力。

再次，详细阅读三相异步电机型式试验的详细要求。

根据不同的使用环境和功能需求，三相异步电机型式试验的内容可能有所不同，但是主要包括静态特性测试和动态特性测试。

静态特性测试包括转子电阻测试、定子电阻测试和绝缘电阻测试；动态特性测试包括转速特性、功率特性、电流特性、效率特性、过载能力等。

最后，根据试验结果评估三相异步电机型式测试结果。

在进行型式试验后，应该根据设备的不同参数，分析设备的工作状态，同时要根据采集的实验数据，结合专业的经验，进行评估，分析出设备的运行状况。

对于不合格的设备，应进行更加仔细的检查，找出根源，并采取相应的措施，以保障其可靠性和安全性。

总之，进行三相异步电机型式试验时，应严格遵循检测要求和试验步骤，以确保检测可靠性，并仔细评估试验结果，维护三相异步电机系统的安全稳定性。

三相异步电动机检验规范Q/XXXXXX-2010编制校核审核审定XXXXXX有限公司2010-5三相异步电动机检验规范1．范围本规范适用于三相异步电动机（以下简称电动机）的出厂试验及型式试验。

2．引用标准：GB 755 旋转电机基本技术要求GB 1032 三相异步电动机试验方法3．试验用测量仪器及试验方法：测量仪器及试验方法按GB1032的规定。

4．出厂试验：4．1每台电机必须经出厂试验合格后才能出厂。

4．2出厂试验项目包括：a）机械检查：用手转动转轴，看电动机转动是否平稳、轻灵和无停滞现象，检查零部件是否完整、正确、无磕碰锈蚀，电动机表面油漆干燥完整、均匀、无污损、碰坏、裂痕等现象。

b）定子绕组对机壳及绕组相互间绝缘电阻的测定：电动机绝缘电阻在实际冷状态时应不低于1MΩ，在热状态或温升试验结束后，应不低于0.38 MΩ（额定电压为380V）或0.66 MΩ（额定电压为660V）。

高压电机绝缘电阻值按技术条件规定。

c）定子绕组实际冷状态下直流电阻的测定：电动机测得任何一相电阻与三相平均值的偏差应不大于三相平均值的3%，测试值应符合HD·R-01-063规定。

d）空载电流和损耗的测定：电动机测得的三相空载电流中任一相与三相平均值的偏差应不大于相平均值的10%，测试值应符合HD·R-01-063规定。

e）堵转电流和损耗的测定：在电动机额定电流值附近的一点测量（电压约在80~100V），测试值应符合HD·R-01-063规定。

f）匝间绝缘试验：试验电压峰值按表1规定。

g）噪声、振动检查：噪声凭听觉，电动机运转时应无异常声音，振动凭手感，如发现异常噪声与振动时，应用噪声仪器和振动仪测定。

每年必须对每个型号的电机进行一次抽查，按规定进行噪声和振动试验。

h）耐电压试验：试验电压的频率为50Hz，并尽可能为正弦波。

试验电压按表2。

i）转向检查：在出线端标志字母顺序与三相电源相序方向相同时，从主轴伸端视之，电动机就顺时针方向转。

三相异步电动机绝缘电阻的测量方法1.直接测量法：（1）测量准备：将电动机与外部电源断开，断开电机绕组与接地线之间的连接，确保电机处于完全断电状态。

（2）接线：将电阻表的两个探头分别接在电机的绕组上，一个探头接在一个绕组的一点，另一个探头则逐渐地移动到其他绕组的各个点，逐个点进行测量。

（3）测量过程：在测量过程中，可以使用可以读取电阻值的万用表。

通常情况下，电动机的绝缘电阻应该在几百兆欧姆。

如果读数较低，则说明电机绝缘状况不好，存在绝缘漏电，需要进一步检测和维修。

2.间接测量法：间接测量法主要是通过测量电动机的介质损失角正切来得到绝缘电阻。

其主要步骤如下：（1）连接测量仪器：将电动机的绕组绕于1和2相之间，即将一相的线圈接在电机的两端子上，另一相的线圈接在0中性线上。

然后连接一个高压交流电源，将其接到电机的上述两个相线上，通过电源提供一定的电压。

（2）测量电压和电流：使用功率分析仪器来测量电源的电压和电机的输入电流。

（3）计算损耗正切：由于绕组内存在一些电流通路，会导致绕组的电流成正弦波，从而使得绕组内存在一些电流和电压之间的相位差。

通过测量电源电压和电机输入电流的相位差，可以计算出绕组的损耗正切。

（4）计算绝缘电阻：利用损耗正切公式，可以反推出电动机的绝缘电阻。

总结：直接测量法是一种简单、直接的方法，可以直接测量绝缘电阻值。

而间接测量法则通过测量电动机的损耗正切来估计绝缘电阻。

在实际应用中，一般会将这两种方法结合起来，以确保准确性和可靠性。

同时，在测量过程中，还需注意保证测量设备的安全，避免因为高压电流的存在而对人身造成伤害。

如何判定三相异步电动机是否烧毁三相异步电动机烧毁是指电动机的绕组或其他部件发生严重损坏，无法正常运行或产生故障。

判断三相异步电动机是否烧毁，需要对电机的外观、电气测量和机械性能进行综合分析。

以下是一些常见的判断方法。

1.外观检查：首先，可以通过观察电动机的外观是否有明显的物理损坏来判断电机是否烧毁。

例如，检查电机外壳是否有明显的裂纹、变形或烧焦痕迹等。

同时，还要检查电机端子和接线盒是否存在烧灼、熔化或烧焦的现象。

2.线圈绝缘测量：电动机发生烧毁时，较常见的情况是导致线圈绝缘损坏。

可以使用绝缘电阻仪或绝缘电阻测量仪对电动机的线圈绝缘进行测量。

一般来说，正常的线圈绝缘电阻值应该在几十兆欧到几百兆欧之间。

如果测量结果显示电阻值特别低（例如低于1兆欧），则可能是线圈绝缘损坏导致的烧毁。

3.电流测量：在电动机运行时，可以通过测量电机的工作电流来判断其是否烧毁。

一般来说，正常运行的电动机应该有稳定的工作电流。

如果电动机的工作电流异常高，可能是因为损坏的绕组导致电流过大。

此外，烧毁的电动机也可能出现电流不稳定、跳闸或短路等现象。

4.磁场测量：三相异步电动机的运行离不开正常的磁场。

可以通过检测电动机的磁场来判断电机是否烧毁。

方法之一是使用磁力计或万用表的磁量程功能，测量电动机绕组上是否存在正常的磁力线。

通常情况下，正常运行的电动机应有稳定的磁场强度。

烧毁的电动机可能会出现磁场弱或不存在的情况。

5.机械性能测试：除了电气测量，还可以通过机械性能测试来判断电动机是否烧毁。

常用的方法包括转子转动阻力测量、轴承声音检测、转子转动自由度测试等。

如果电动机的机械性能异常，可能是由于损坏的绕组或其他元件导致的。

以上是一些常见的方法，结合实际情况可以综合判断三相异步电动机是否烧毁。

如果有怀疑，建议寻求专业的电机维修或检测机构进行更精确的判断。

三相异步电动机同名端判断
要判断三相异步电动机的同名端，可以采用以下方法：
1.实验法：通过观察电动机的旋转方向来判断。

当任意两相电源
调换后，电动机的旋转方向改变，则这两个电源相序的端子就是同名端。

2.标记法：如果电动机接线盒的端子上已经有了标记，可以直接
根据标记来判断。

通常，在接线盒内靠近线圈端子的地方，会用“U1”、“V1”、“W1”或“U2”、“V2”、“W2”等标记来指示相
序。

3.直流法：通过在电动机的任意一相中通入直流电，然后使用万
用表检测其他两相的电压，如果通入直流电的那一相的电压为零，则这个端子就是同名端。

4.交流法：将一相绕组接交流电源，另一相绕组通过电容与它并
联，然后观察电动机的旋转方向。

当电容的容量调到最大时，电动机应正转；当电容的容量调到最小时，电动机应反转。

如果电动机反转，则与电容并联的那一相就是同名端。

5.感应法：在电动机未通电的情况下，使用万用表检测每两个端
子之间的电阻，如果两个端子之间的电阻较小，则这两个端子就是同名端。

以上是判断三相异步电动机同名端的五种方法，可以根据具体情况选择合适的方法进行判断。

再将检流计锁扣锁上，以防搬动过程中损坏检流计。

二、定子绕组绝缘电阻的测量三相异步电动机绝缘程度的好坏对设备的正常运行和人身安全有密切关系。

绝缘程度的好坏可以用绝缘电阻的高低来衡量，由于设备受热、受潮等原因，会使绝缘电阻降低，甚至可能造成设备外壳带电和出现短路事故。

所以在使用期间应定期作绝缘电阻的检查。

如果一台电机长期没有使用，使用前则必须作绝缘电阻的检查。

绝缘电阻的检查不能用普通的欧姆表（如万用表的电阻挡）进行，而应用兆欧表（也称摇表）进行测量。

兆欧表是专门用于测量高电阻，即绝缘电阻的仪表，如图3-5-2。

应用兆欧表测量各相绕组对外壳和各相间的绝缘电阻，分别为R（U—地）；R（V—地）；R（W一地）；R（U—V）；R（V—W）；R（W—U）。

图3-5-2兆欧表冷态（常温）下，额定电压1000V以下的电动机，测得的绝缘电阻值一般应大于1MQ。

使用兆欧表时，要注意以下几个问题：（1）应按电气设备的电压等级选择兆欧表的规格，测量额定电压不足500丫（如额定电压380V的电动机）的绕组的绝缘电阻时，则应选用500V兆欧表，而测定额定电压高于500V的绕组的绝缘电阻时，则应选用1000V的兆欧表。

（2）测量绝缘电阻前，必须切断电动机的电源，并对兆欧表自检。

自检的方法是先将兆欧表二端线开路，缓慢摇动兆欧表手柄，表针应指到“8”处，再把兆欧表二端线迅速短接一下，表针应指到零处。

如果不是这样，说明兆欧表自身有故障，必须检查修理，方能使用。

（3）测量绝缘电阻时，将兆欧表端钮L、E分别接到待测绝缘电阻两端，如测量绕组对地（或对电动机外壳）的绝缘电阻时，则应将E接地（或电动机外壳），L接绕组的一端。

（4）兆欧表要平放，转动手柄的转速要均匀（120转/分）。

应摇转一分钟后读取数值。

测量电动机的绝缘电阻，一般有二项内容，一是测量每相绕组间绝缘，二是测量每相绕组对机壳间的绝缘。

对于500V 以下的中、小型电动机，绝缘电阻最教师示范操作低不得小于1000Q/V。
