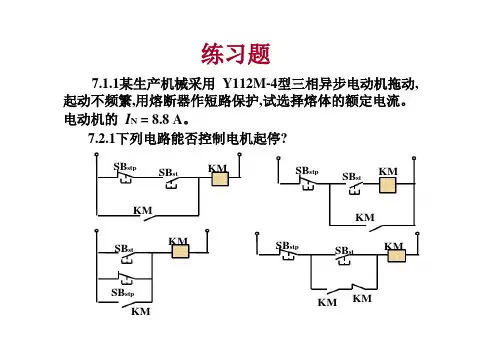

练习题7.1.1某生产机械采用Y112M-4型三相异步电动机拖动, 起动不频繁,用熔断器作短路保护,试选择熔体的额定电流。
电动机的I N = 8.8 A。
7.2.1下列电路能否控制电机起停?SB stp SBst KM SBstp SB st KMKMKMSB st SB stp KM SBstp SB stKMKMKMKM器-7.2.2画出即能长期工作又能点动的三相笼式异步电动 机的继电器-接触器控制电路。
7.2.3画出能分别在两地控制同一台电机起停的控制电路。
7.4.1两条皮带运输机分别由两台笼式电动机拖动 ,用一套起停按钮控制它们的起停,为了避免物体堆积在运输机上 ,要求电动机按下述顺序启动和停止 :启动时, M 1启动后, M 2才随之启动;停止时, M 2停止后, M 1才随之停止。
7.5.1图 7.10 (教材图 7.5.2 )时工作台能自动往返的行程控制电路,若要求控制台退回到原位停止,怎么办?7.5.2如图三相异步电动机正反转控制电路。
控制要求是: 在正转和反转的预定位置能自动停止,并且有短路、过载和失压保护。
请找出图中的错误,画出正确的电路,并阐述从KM1 线圈通电换到KM2线圈通电的操作过程。
Q3~SB1KM R KM F SB2KM1SB3 KM23 ~ ST1KM1KM1ST2KM2KM27.5.3试说明图中所示电路的功能及所具有的保护作用。
若KM1通电运行时按下SB3 ,试问电动机的运行状况如何变化?3~Q FU1 FU2SB1FRKM1 KM2SB2 KM1 SB3 KM2 FR3 ~ST A1KM2KM1ST B1KM1KM27.5.4如图是一个不完整的起重电动机升降点动控制电路。
该电路应具有短路、过载和限位保护,且升降到位时能自动停车并有灯光显示。
请将电路补充完整,并说明ST的功能。
3~ FRSB1 SB2Q FU1 FU2KM2 KM1 STST2 HL1KM1 KM2FR3 ~7.6.1试说明图7.15所示电路的功能和触点KT1、KT2是什么触点。

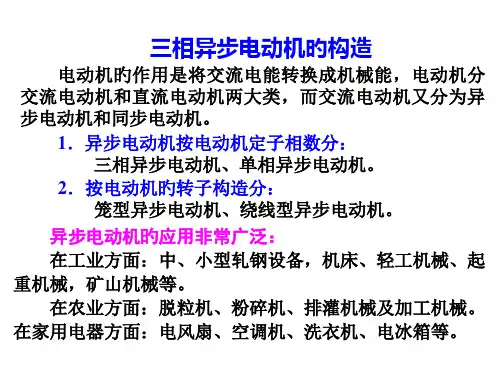

三相异步电动机的结构与工作原理三相异步电动机是一种最为常见的交流电机，也是工业领域中最为常用的电机之一。
它具有结构简单、运行可靠、维护方便等特点，被广泛应用于各种工业场所、家庭及公共设施等领域。
本文将介绍三相异步电动机的结构、工作原理以及特点等内容。
一、三相异步电动机的结构三相异步电动机的主要部件包括转子、定子、端盖和风扇等。
其中，转子和定子分别对应于电机的运转部分和静止部分。
转子是由若干个零件组成的，常用的有铜导线、连接环等。
铜导线绕制在钢芯片上，钢芯片起着支撑和保护的作用，其形状可以是凸形或平面形。
定子是由铁芯和骨架两部分组成的。
铁芯是一种由硅铁片叠装而成的铁心，而骨架一般为铝制，其作用是固定铁芯。
二、三相异步电动机的工作原理三相异步电动机的工作原理是基于磁通交叉作用原理而得出的。
当三相电源加入到定子绕组上时，电流经过绕组后会产生磁通，使得磁场在定子上形成旋转磁场。
旋转磁场感应到转子中的铜导线时，它们就会受到旋转磁场的作用，从而也开始自转。
这样，外加的电能就被转化为了机械能，从而将电机带动起来。
在运行过程中，由于转子的自转速度不能与旋转磁场完全同步，故转子中的感应电动势会产生一个额外的励磁磁通，它的作用是使得转子中的磁通也不断地旋转。
这个过程就称为转子的感应，由此，三相异步电动机的名称也由此而来。
在实际应用中，三相异步电动机的运行速度一般是预先设定好的，由用户自行决定。
此时，如果转速过低或过高，就需要通过改变电源的频率或改变转子上的励磁磁通来改变运行速度。
三、三相异步电动机的特点1.结构简单。
三相异步电动机的结构简单，维护方便。
2.运行可靠。
三相异步电动机采用了隔离和防护等措施，能够保证电机的运行在恶劣条件下也能够运行稳定可靠。
3.效率高。
三相异步电动机采用优良的设计和制造工艺，能够保证电机的运行效率较高，能够适应不同的负载要求。
4.适应性强。
三相异步电动机适用于各种不同的负载，能够满足不同场合的需求。

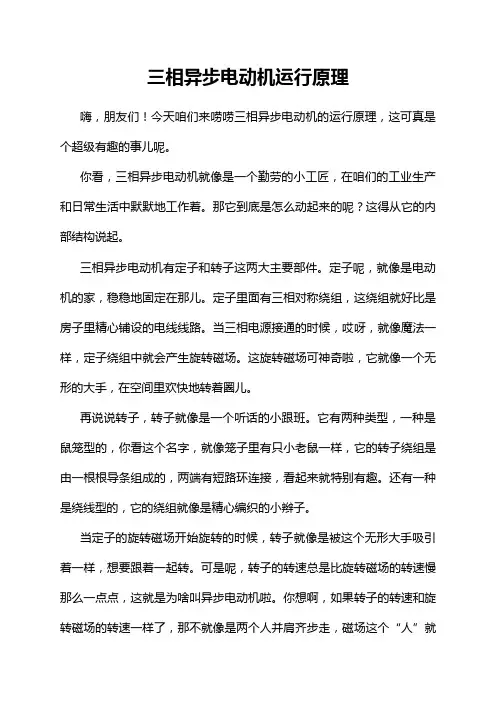

三相异步电动机运行原理嗨，朋友们！今天咱们来唠唠三相异步电动机的运行原理，这可真是个超级有趣的事儿呢。
你看，三相异步电动机就像是一个勤劳的小工匠，在咱们的工业生产和日常生活中默默地工作着。
那它到底是怎么动起来的呢？这得从它的内部结构说起。
三相异步电动机有定子和转子这两大主要部件。
定子呢，就像是电动机的家，稳稳地固定在那儿。
定子里面有三相对称绕组，这绕组就好比是房子里精心铺设的电线线路。
当三相电源接通的时候，哎呀，就像魔法一样，定子绕组中就会产生旋转磁场。
这旋转磁场可神奇啦，它就像一个无形的大手，在空间里欢快地转着圈儿。
再说说转子，转子就像是一个听话的小跟班。
它有两种类型，一种是鼠笼型的，你看这个名字，就像笼子里有只小老鼠一样，它的转子绕组是由一根根导条组成的，两端有短路环连接，看起来就特别有趣。
还有一种是绕线型的，它的绕组就像是精心编织的小辫子。
当定子的旋转磁场开始旋转的时候，转子就像是被这个无形大手吸引着一样，想要跟着一起转。
可是呢，转子的转速总是比旋转磁场的转速慢那么一点点，这就是为啥叫异步电动机啦。
你想啊，如果转子的转速和旋转磁场的转速一样了，那不就像是两个人并肩齐步走，磁场这个“人”就没办法拉着转子这个“人”走啦。
这就好比你在前面跑，后面有个人想要追你，要是他跑得和你一样快，他怎么能抓住你呢？那这个时候就有人要问了，为啥转子会跟着旋转磁场转呢？这是因为电磁感应原理呀。
旋转磁场在转子的绕组中会感应出电动势，这个电动势就像一个小信号，告诉转子绕组里的电流，嘿，咱们得动起来啦。
于是呢，在这个电动势的作用下，转子绕组中就产生了电流。
这个电流又会在磁场中受到力的作用，就像有只无形的手在推着转子转一样。
咱们再想象一下这个过程。
定子就像一个舞台，旋转磁场在这个舞台上翩翩起舞。
转子呢，就像一个小粉丝，看到偶像在跳舞，自己也忍不住跟着动起来，但是又跟不上偶像的节奏，总是慢半拍。
我有个朋友以前对电动机一窍不通，他就问我：“这电动机转起来有啥用啊？”我就跟他说：“哎呀，用处可大了去了。

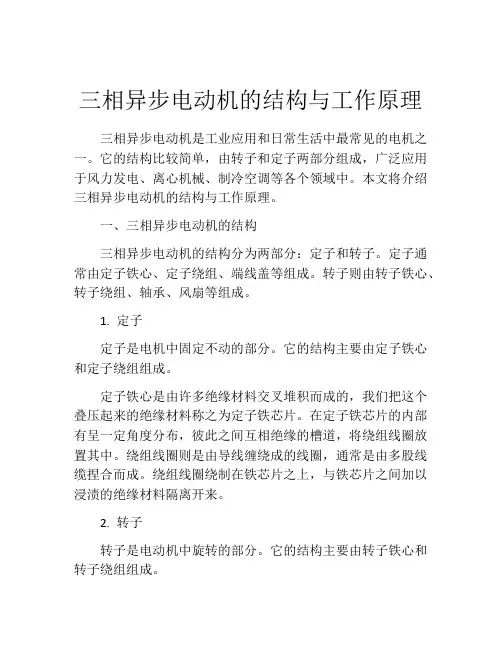

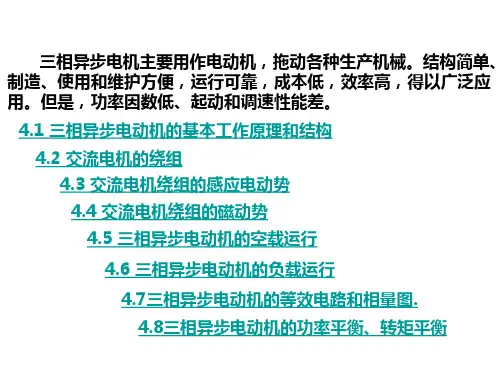

三相异步电动机的结构与工作原理三相异步电动机是工业应用和日常生活中最常见的电机之一。
它的结构比较简单，由转子和定子两部分组成，广泛应用于风力发电、离心机械、制冷空调等各个领域中。
本文将介绍三相异步电动机的结构与工作原理。
一、三相异步电动机的结构三相异步电动机的结构分为两部分：定子和转子。
定子通常由定子铁心、定子绕组、端线盖等组成。
转子则由转子铁心、转子绕组、轴承、风扇等组成。
1. 定子定子是电机中固定不动的部分。
它的结构主要由定子铁心和定子绕组组成。
定子铁心是由许多绝缘材料交叉堆积而成的，我们把这个叠压起来的绝缘材料称之为定子铁芯片。
在定子铁芯片的内部有呈一定角度分布，彼此之间互相绝缘的槽道，将绕组线圈放置其中。
绕组线圈则是由导线缠绕成的线圈，通常是由多股线缆捏合而成。
绕组线圈绕制在铁芯片之上，与铁芯片之间加以浸渍的绝缘材料隔离开来。
2. 转子转子是电动机中旋转的部分。
它的结构主要由转子铁心和转子绕组组成。
和定子类似，转子铁心也是由绝缘材料叠压而成的。
转子铁心的内部有相间排列着若干个“排极”，它们由铁芯片磁线圈构成。
转子绕组是由绕制在铁芯片表面的线圈组成的。
通常情况下，转子绕组是由细导线缠绕而成，每个线圈内的细导线数量都不一样。
为了避免转子绕组发热，绕制时采用的导线直径要尽量细。
二、三相异步电动机的工作原理三相异步电动机有许多种不同的工作原理，但是其最基本的工作原理是磁场的旋转。
下面我们对这一工作原理的基本过程进行解析。
在工作时，交流电通过定子绕组产生旋转磁场。
这个旋转磁场一般是由三组磁场合成而成的，所以又称之为三相旋转磁场。
定子绕组和磁场之间会形成一个特定的空隙，即转子绕组的工作区域。
由于转子绕组离定子绕组的空隙非常小，转子绕组中的导体将形成一个自身电流。
这个自身电流将会在这个电流沿转子导体时，对磁场产生扭矩作用。
实现磁场的旋转，同时也使得转子与定子之间产生了机械运动。
随着电流旋转，二者之间的空隙不断发生变化。
