中国石油大学(华东)机电工程学院机械原理试题硕士机械原理试题2

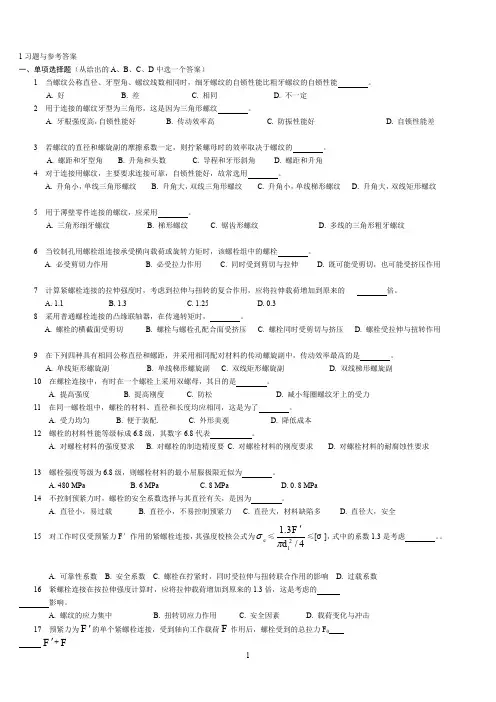

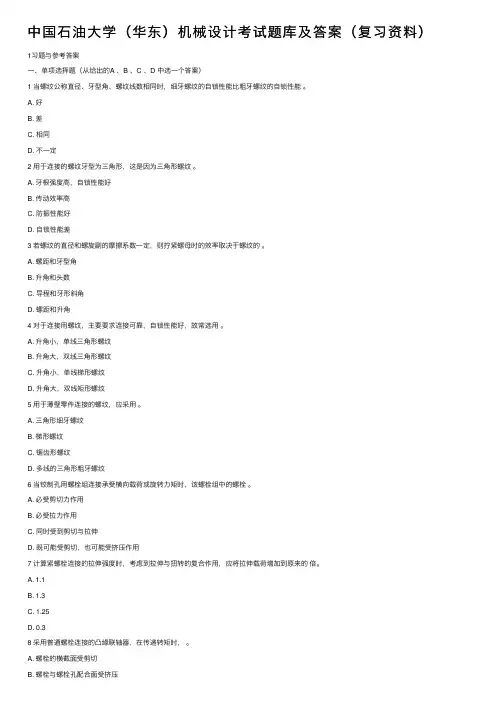

中国⽯油⼤学（华东）机械设计考试题库及答案（复习资料）1习题与参考答案⼀、单项选择题（从给出的A 、B 、C 、D 中选⼀个答案）1 当螺纹公称直径、⽛型⾓、螺纹线数相同时，细⽛螺纹的⾃锁性能⽐粗⽛螺纹的⾃锁性能。

A. 好B. 差C. 相同D. 不⼀定2 ⽤于连接的螺纹⽛型为三⾓形，这是因为三⾓形螺纹。

A. ⽛根强度⾼，⾃锁性能好B. 传动效率⾼C. 防振性能好D. ⾃锁性能差3 若螺纹的直径和螺旋副的摩擦系数⼀定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和⽛型⾓B. 升⾓和头数C. 导程和⽛形斜⾓D. 螺距和升⾓4 对于连接⽤螺纹，主要要求连接可靠，⾃锁性能好，故常选⽤。

A. 升⾓⼩，单线三⾓形螺纹B. 升⾓⼤，双线三⾓形螺纹C. 升⾓⼩，单线梯形螺纹D. 升⾓⼤，双线矩形螺纹5 ⽤于薄壁零件连接的螺纹，应采⽤。

A. 三⾓形细⽛螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三⾓形粗⽛螺纹6 当铰制孔⽤螺栓组连接承受横向载荷或旋转⼒矩时，该螺栓组中的螺栓。

A. 必受剪切⼒作⽤B. 必受拉⼒作⽤C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作⽤7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作⽤，应将拉伸载荷增加到原来的倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采⽤普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截⾯受剪切B. 螺栓与螺栓孔配合⾯受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作⽤9 在下列四种具有相同公称直径和螺距，并采⽤相同配对材料的传动螺旋副中，传动效率最⾼的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在⼀个螺栓上采⽤双螺母，其⽬的是。

A. 提⾼强度B. 提⾼刚度C. 防松D. 减⼩每圈螺纹⽛上的受⼒11 在同⼀螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。

A. 受⼒均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表。

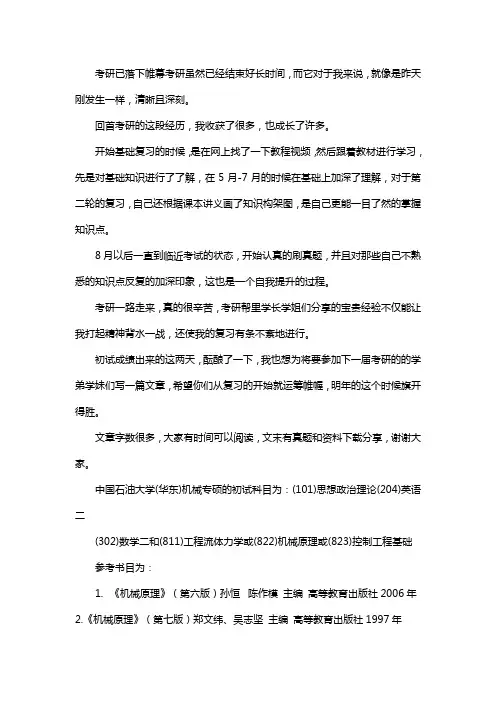

考研已落下帷幕考研虽然已经结束好长时间，而它对于我来说，就像是昨天刚发生一样，清晰且深刻。

回首考研的这段经历，我收获了很多，也成长了许多。

开始基础复习的时候，是在网上找了一下教程视频，然后跟着教材进行学习，先是对基础知识进行了了解，在5月-7月的时候在基础上加深了理解，对于第二轮的复习，自己还根据课本讲义画了知识构架图，是自己更能一目了然的掌握知识点。

8月以后一直到临近考试的状态，开始认真的刷真题，并且对那些自己不熟悉的知识点反复的加深印象，这也是一个自我提升的过程。

考研一路走来，真的很辛苦，考研帮里学长学姐们分享的宝贵经验不仅能让我打起精神背水一战，还使我的复习有条不紊地进行。

初试成绩出来的这两天，酝酿了一下，我也想为将要参加下一届考研的的学弟学妹们写一篇文章，希望你们从复习的开始就运筹帷幄，明年的这个时候旗开得胜。

文章字数很多，大家有时间可以阅读，文末有真题和资料下载分享，谢谢大家。

中国石油大学(华东)机械专硕的初试科目为：(101)思想政治理论(204)英语二(302)数学二和(811)工程流体力学或(822)机械原理或(823)控制工程基础参考书目为：1.《机械原理》（第六版）孙恒陈作模主编高等教育出版社2006年2.《机械原理》（第七版）郑文纬、吴志坚主编高等教育出版社1997年跟大家先说一下英语的复习吧。

学英语免不了背单词这个难关，词汇量上不去，影响的不仅是考试成绩，更是整体英语能力的提升；背单词也是学习者最感到头痛的过程，不是背完了转身就忘，就是背的单词不会用，重点单词主要是在做阅读的时候总结的，我把不认识不熟悉的单词全都挑出来写到旁边，记下来反复背直至考前，总之单词这一块贵在坚持，背单词的日程一定要坚持到考研前一天。

因此，学会如何高效、科学地记忆词汇，养成良好的记单词习惯，才能达到事半功倍的学习效果，我用的是《木糖英语单词闪电版》，里面的高频词汇都给列出来了，真的挺方便的，并且刷真题我用的《木糖英语真题手译》这本书，我感觉对我帮助特别大，里面的知识点讲解的通俗易懂，而且给出的例子都很经典，不容易忘记。

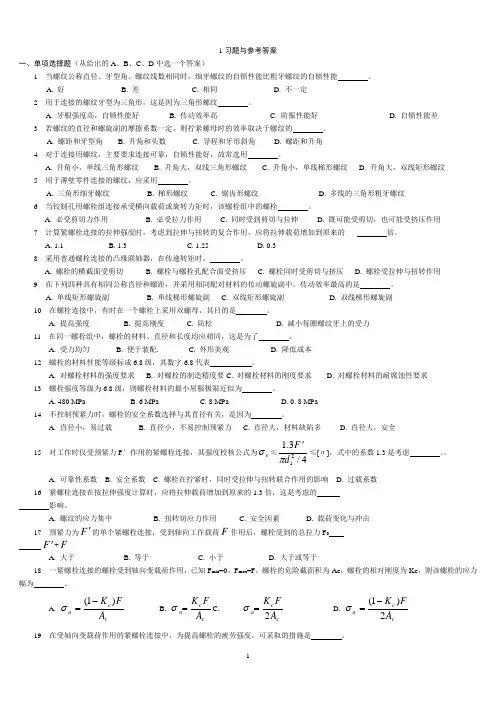

1习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能 。

A. 好B. 差C. 相同D. 不一定 2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹 。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差 3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角 4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹 5 用于薄壁零件连接的螺纹，应采用 。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹 6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用 7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的 倍。

A. 1.1B. 1.3C. 1.25D. 0.3 8 采用普通螺栓连接的凸缘联轴器，在传递转矩时， 。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用 9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副 10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力 11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本 12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。

试题1一、填空题（每小题2分，共20分）1、 平面运动副的最大约束数为 2 个 ，最小约束数为 1 个。

2、 当两构件组成转动副时，其相对速度瞬心在 转动副中心 处。

3、 对心曲柄滑块机构，若以连杆为机架，则该机构演化为 曲柄摇块机构 。

4、 传动角越大，则机构传力性能越 好 。

5、 凸轮机构推杆的常用运动规律中，二次多项式运动规律具有 柔性 冲击。

6、 蜗杆机构的标准参数从 中间平面 中取。

7、 常见间歇运动机构有： 棘轮机构 、 槽轮机构 等。

8、 为了减小飞轮的重量和尺寸，应将飞轮装在 高速 轴上。

9、 实现往复移动的机构有： 曲柄滑块机构 、 凸轮机构 等。

10、外啮合平行轴斜齿轮的正确啮合条件为：212121n n n n m m ααββ==-=，， 。

二、简答题（每小题5分，共25分）1、何谓三心定理？答：三个彼此作平面运动的构件的三个瞬心必位于同一直线上 。

2、 简述机械中不平衡惯性力的危害？答：机械中的不平衡惯性力将在运动副中引起附加的动压力，这不仅会增大运动副中的摩擦和构件中的内应力，降低机械效率和使用寿命，而且会引起机械及其基础产生强迫振动。

3、 铰链四杆机构在死点位置时，推动力任意增大也不能使机构产生运动，这与机构的自锁现象是否相同？试加以说明？ 答：（1）不同。

（2）铰链四杆机构的死点指：传动角=0度时，主动件通过连杆作用于从动件上的力恰好通过其回转中心，而不能使从动件转动，出现了顶死现象。

死点本质：驱动力不产生转矩。

机械自锁指：机构的机构情况分析是可以运动的，但由于摩擦的存在，却会出现无论如何增大驱动力，也无法使其运动的现象。

自锁的本质是：驱动力引起的摩擦力 大于等于 驱动力的有效分力。

4、 棘轮机构与槽轮机构均可用来实现从动轴的单向间歇转动，但在具体的使用选择上，又有什么不同？答：棘轮机构常用于速度较低和载荷不大的场合，而且棘轮转动的角度可以改变。

槽轮机构较棘轮机构工作平稳，但转角不能改变。

机械原理试题库及答案1. 问题：什么是机械原理？答案：机械原理是研究机械运动和力学性质的基本规律的科学。

它涉及到力学、材料学、电气学等多个学科的知识。

2. 问题：什么是力学？答案：力学是研究物体运动、力的作用和物体相互作用的科学。

它主要包括静力学、动力学和变形力学等分支。

3. 问题：什么是力？答案：力是使物体发生运动、改变速度或形状的作用。

它是一个矢量量，有大小和方向。

4. 问题：什么是力的平衡条件？答案：力的平衡条件是指在一个物体上作用的合力为零时，物体处于力的平衡状态。

它可以分为力的平衡和力的矩的平衡两个条件。

5. 问题：什么是摩擦力？答案：摩擦力是两个物体相互接触，并阻碍其相对运动的力。

它有静摩擦力和动摩擦力两种形式。

6. 问题：什么是杠杆原理？答案：杠杆原理是指在平衡条件下，杠杆两边所受到的力和力臂的乘积相等。

它描述了杠杆的力学性质。

7. 问题：什么是滑轮原理？答案：滑轮原理是指通过改变力的方向和大小来实现力的传递或减小的原理。

滑轮可以改变力的方向，同时根据滑轮的个数可以改变力的大小。

8. 问题：什么是齿轮原理？答案：齿轮原理是指通过两个或多个齿轮的啮合，实现力的传递和传动的原理。

齿轮可以改变力的方向、速度和扭矩。

9. 问题：什么是机械传动？答案：机械传动是指通过齿轮、皮带、链条等传动装置，将动力传递到机械系统中的过程。

它可以改变力的大小、方向和转速。

10. 问题：什么是弹簧原理？答案：弹簧原理是指在受到外力作用时，弹簧会发生弹性变形，并反向作用力的原理。

弹簧具有储存和释放能量的功能。

中国机械原理考研真题试卷一、选择题（每题2分，共20分）1. 机械原理中的运动副是指：A. 两个相互接触的物体B. 两个相互接触且能相对运动的物体C. 两个相互接触但不能相对运动的物体D. 两个不接触但能相对运动的物体2. 以下哪个不是平面四杆机构的基本类型？A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 曲柄滑块机构3. 曲柄滑块机构中，若滑块的位移曲线为正弦波形，则该机构为：A. 正弦机构B. 正切机构C. 余弦机构D. 余切机构4. 齿轮传动中，标准齿轮的模数是指：A. 齿轮的直径B. 齿轮的齿数C. 齿轮的齿宽D. 齿轮的齿顶圆直径除以齿数5. 以下哪个不是齿轮传动的基本要求？A. 传动比准确B. 传动平稳C. 传动效率高D. 齿轮材料随意6. 机械系统中，传动链是指：A. 一系列相互连接的机械元件B. 一系列相互接触的机械元件C. 一系列相互啮合的齿轮D. 一系列相互配合的轴承7. 机械原理中的运动分析通常采用：A. 静力学方法B. 动力学方法C. 运动学方法D. 材料力学方法8. 机械系统的动态特性分析主要研究的是：A. 机械的静态性能B. 机械的稳定性C. 机械的振动特性D. 机械的磨损特性9. 以下哪个不是机械原理中的运动副类型？A. 转动副B. 滑动副C. 螺旋副D. 滚动副10. 机械原理中，机构的运动分析通常不包括：A. 速度分析B. 加速度分析C. 位移分析D. 材料分析二、简答题（每题10分，共30分）1. 简述平面四杆机构的基本类型及其特点。

2. 解释什么是齿轮的模数，并说明其在齿轮设计中的作用。

3. 描述机械系统动态特性分析的重要性及其应用领域。

三、计算题（每题25分，共50分）1. 已知一个平面四杆机构，其中AB为曲柄，BC为连杆，CD为摇杆，AD为机架。

若AB的长度为200mm，BC的长度为300mm，CD的长度为350mm，求在曲柄转过90°时，摇杆CD的位移。

中国石油大学（华东）
2010年硕士研究生入学考试试题
考试科目:机械原理总页第页（a）
三、作用在机器等效构件上的等效阻力矩如下图所示，以π2为一个周期，等效驱动力矩为常数，机器主轴的转速为６０rad/s，速度波动不均匀系数为[δ
该机器主轴上飞轮的转动惯量和机器所需要的输入功率。

（20分）
Mer
八、回答题(20分)
1、请说明滚子从动件盘形凸轮机构实际轮廓失真的原因是什么？如何克服失真？
2、如下图(a)汽车使用了什么机构实现自卸货箱
(5分)
3、如下图(b)汽车前轮转向使用了什么机构？
采用什么装置可实现左右两半轴转速不同？
驱动有何好处？(10分)
(a) (b)。

(单选题)1:  A: AB: BC: CD: D正确答案:(单选题)2: 一对渐开线标准直齿圆柱齿轮标准安装时，节圆与分度圆关系为（）。

A: 相切B: 相割C: 分离D: 交叉正确答案:(单选题)3: 下列凸轮的运动规律中，会产生柔性冲击的运动规律是（）。

A: 匀速运动B: 等加速等减速运动C: 正弦加速度运动正确答案:(单选题)4: 机械是机构与_________的总称。

A: 构件B: 部件C: 机器D: 机件。

正确答案:(单选题)5:  A: AB: BC: CD: D正确答案:(判断题)6: 标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距。

A: 错误B: 正确正确答案:(判断题)7: 机械是机构与构件的总称。

A: 错误B: 正确正确答案:(判断题)8: 铰链四杆机构是由平面低副组成的四杆机构。

A: 错误B: 正确正确答案:(判断题)9: 平面连杆机构的活动件数为n，则可构成的机构瞬心数是n(n+1)/2。

A: 错误B: 正确正确答案:(判断题)10: 标准齿轮就是模数、压力角及齿顶高系数均为标准值的齿轮。

A: 错误B: 正确正确答案:(判断题)11: 运动链要成为机构，必须使运动链中原动件数目大于自由度数。

A: 错误B: 正确正确答案:(判断题)12: 当凸轮机构的压力角的最大值超过许用值时，就必然出现自琐现象。

A: 错误B: 正确正确答案:(判断题)13: 平面四杆机构有无急回特性取决于极位夹角是否大于零。

A: 错误B: 正确正确答案:(判断题)14: 一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。

A: 错误B: 正确正确答案:(判断题)15: 当牵连运动为转动，相对运动是移动时，一定会产生哥氏加速度。

A: 错误B: 正确正确答案:(判断题)16: 动平衡的刚性转子，任一回转面内仍可能存在偏心质量。

A: 错误B: 正确正确答案:更多试题及答案+扣二四八三七零二三三四(判断题)17: 若刚性转子满足动平衡条件，这时我们可以说该转子也满足静平衡条件。

1习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能 。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹 。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用 。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的 倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时， 。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。

一．1.3.5.二．7.平面机构高副低代:在平面机构中用低副代替高副的条件和方法简称高副低代。

高副低代满足的条件:1) 代替机构和原机构的自由度必须完全相同。

2)代替机构和原机构的瞬时速度和瞬时加速度必须完全相同。

如何完成高副低代?就是用一个带有两个转动副的构件来代替一个高副,这两个转动副分别位于高副元素接触点处的曲率中心。

2平面机构的组成原理:任何机构都可以看做是由若干个基本杆组依次连接到原动件和机架上或相互连接而成。

9.连杆机构是机械的组成部分中的一类，指由若干（两个以上）有确定相对运动的构件用低副（转动副或移动副）联接组成的机构。

平面连杆机构中最基本也是应用最广泛的一种型式是由四个构件组成的平面四杆机构。

由于机构中的多数构件呈杆状，所以常称杆状构件为杆。

低副是面接触，耐磨损；加上转动副和移动副的接触表面是圆柱面和平面，制造简便，易于获得较高的制造精度。

连杆机构广泛应用于各种机械和仪表中。

优点：1）能够实现多种运动形式的转换，如它可以将原动件的转动转变为从动件的转动、往复移动或摆动。

反之也可将往复移动或摆动转变为连续地转动。

2）平面连杆机构的连杆作平面运动，其上各点的运动轨迹曲线有多种多样，利用这些轨迹曲线可实现生产中多种工作要求。

3）平面连杆机构中，各运动副均为面接触，传动时受到单位面积上的压力较小，且有利于润滑，所以磨损较轻，寿命较长。

另外由于接触面多为圆柱面或平面，制造比较简单，易获得较高的精度。

缺点：1）难以实现任意的运动规律。

2）惯性力难平衡(构件作往复运动和平面运动)，易产生动载荷。

3）设计复杂。

4）积累误差(低副间存在间隙)，效率低。

一、判断题。

（正确的填写“T”，错误的填写“F”）（20分）1、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

（）2、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。

（）3、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。

（）4、一对直齿轮啮合传动，模数越大，重合度也越大。

（）5、平面四杆机构有无急回特性取决于极位夹角是否大于零。

（）6、对于刚性转子，已满足动平衡者，也必满足静平衡。

（）7、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

（） 8、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

（）9、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。

（）10、对于单个标准齿轮来说，节圆半径就等于分度圆半径。

（）二、填空题；（10分）1、机器产生速度波动的类型有（）和（）两种。

2、铰链四杆机构的基本型式有（）三种。

3、从效率观点分析，机械自锁的条件是（）。

4、凸轮的形状是由（）决定的。

5当两机构组成转动副时，其瞬心与（）重合。

三、选择题（10分）1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（）。

A）调速器； B）飞轮； C）变速装置。

2、重合度εα = 1.6 表示在实际啮合线上有（）长度属于双齿啮合区。

A) 60% ； B）40% ； C）75% 。

3、渐开线齿轮形状完全取决于（）。

A）压力角； B）齿数； C）基圆半径。

3、在从动件运动规律不变的情况下，对于直动从动件盘形凸轮机构，若缩小凸轮的基圆半径，则压力角（）。

A）保持不变； B）增大； C）减小。

5、在计算机构自由度时，若计入虚约束，则机构自由度数（）。

A）增多； B）减小； C）不变。

四、计算作图题（共60分）（注：凡图解题均需简明写出作图步骤，直接在试卷上作图，保留所有作图线。

）1、计算下列机构的自由度（10分）2、瞬心法图解图4-2所示凸轮机构从动件的线速度。

一、判断题。

（正确的填写“T”，错误的填写“F”）（20分）1、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

（）2、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。

（）3、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。

（）4、一对直齿轮啮合传动，模数越大，重合度也越大。

（）5、平面四杆机构有无急回特性取决于极位夹角是否大于零。

（）6、对于刚性转子，已满足动平衡者，也必满足静平衡。

（）7、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

（） 8、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

（）9、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。

（）10、对于单个标准齿轮来说，节圆半径就等于分度圆半径。

（）二、填空题；（10分）1、机器产生速度波动的类型有（）和（）两种。

2、铰链四杆机构的基本型式有（）三种。

3、从效率观点分析，机械自锁的条件是（）。

4、凸轮的形状是由（）决定的。

5当两机构组成转动副时，其瞬心与（）重合。

三、选择题（10分）1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（）。

A）调速器； B）飞轮； C）变速装置。

2、重合度εα = 1.6 表示在实际啮合线上有（）长度属于双齿啮合区。

A) 60% ； B）40% ； C）75% 。

3、渐开线齿轮形状完全取决于（）。

A）压力角； B）齿数； C）基圆半径。

3、在从动件运动规律不变的情况下，对于直动从动件盘形凸轮机构，若缩小凸轮的基圆半径，则压力角（）。

A）保持不变； B）增大； C）减小。

5、在计算机构自由度时，若计入虚约束，则机构自由度数（）。

A）增多； B）减小； C）不变。

四、计算作图题（共60分）（注：凡图解题均需简明写出作图步骤，直接在试卷上作图，保留所有作图线。

）1、计算下列机构的自由度（10分）2、瞬心法图解图4-2所示凸轮机构从动件的线速度。

长风破浪会有时，直挂云帆济沧海。

住在富人区的她
全文为Word 可编辑，若为PDF 皆为盗版，请谨慎购买！ 中国石油大学（华东）智慧树知到“机械设计制造及其自动化”《机电系统设计》网课测试题答案 （图片大小可自由调整） 第1卷
一.综合考核(共10题)
1.串励电动机的机械特性是硬特性。

()
T.对
F.错
2.工作机械载荷的确定方法有计算法、类比法和实测法。

() T.对 F.错
3.随机载荷不具有任何统计规律。

() T.对 F.错
4.制动装置一定要工作可靠。

() T.对 F.错
5.机械系统主要完成物料、能量和速度三种流的转换。

() T.对 F.错
6.执行系统的运动形式包括平面运动和空间运动。

() T.对 F.错
7.带式制动器紧边和松边的拉力一样大。

()
T.对
F.错
8.对于有级变速传动系统设计，传动顺序应前多后少﹔变速顺序应基本组在后，扩大组在前。

()
T.对
F.错
9.机械产品造型设计的原则只包括实用和经济。

() T.对
F.错
10.气动马达不具有过载保护功能。

()
T.对
F.错
第1卷参考答案 一.综合考核
1.参考答案：F
2.参考答案：T
3.参考答案：F
4.参考答案：T
5.参考答案：F
6.参考答案：T
7.参考答案：F
8.参考答案：F
9.参考答案：F
10.参考答案：F。

1习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能 。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹 。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用 。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的 倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时， 。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。
