项目导线点、水准点复测及加密联测规范1 目的通过对设计院提供的导线点、水准点的复测和对不能满足施工放样的段落进行导线、水准点加密、联测，并制定复测，确保控制点成果的准确性与可靠性，制定本规范。
2 适用范围适用于路面工程施工中导线点、水准点复测及加密联测过程中因测量导致的质量事故。
3 职责3.1 项目总工程师负责调查和处理导线点、水准点复测及加密联测过程中因测量导致的质量事故。
3.2 测量队队长全面负责导线点、水准点复测及加密联测工作；负责对观测数据进行平差计算与成果分析；并负责将复测成果上报监理组。
3.3 测量队其他人员负责协助测量队队长对导线点、水准点复测和资料整理等工作。
4 工作流程5 规范与标准5.1 交桩5.1.1 项目开工前，项目总工程师负责联系设计院代表和测量监理工程师，进行交桩。
由测量队直接接管设计院移交的控制点，测工应在控制点旁做上醒目标记，以便在后续的复测工作中能迅速找到点位。
5.2 导线、水准点的加密5.2.1 布点思路与注意事项5.2.1.1 对设计院提供的控制点过稀或太远而不能满足施工放样时，需要加密布点联测。
5.2.1.2 测量队队长负责选点工作，布点时应尽量布在桥梁或小型结构物上，通视良好。
填方低于1m以下的路段可采用左右交叉“之”字型布设，高于1m以上的路段可选择同侧布设，这样可以方便后续的测量放样工作。
5.2.1.3 具体点位应选在建筑红线外（20m~100m范围内）土质坚硬、视野开阔、宜于长期保护的地方，相邻边长应控制在30m~500m之间。
5.6.1.4 选好的点位应用木桩做好标志，方便测工在埋点时能准确找到位置。
5.2.2 点位的埋设加密点的埋设深度不得小于50cm，采用带有十字丝的钢筋头以C20混凝土现浇的方式进行。
砼桩下口为50cm×50cm，上口为30cm×30cm，以提高点位的稳固性。
同时用红油漆进行全线统一编号。
5.2.3 加密导线点与水准联测精度要求与观测要点同“导线水准点复测”要求。

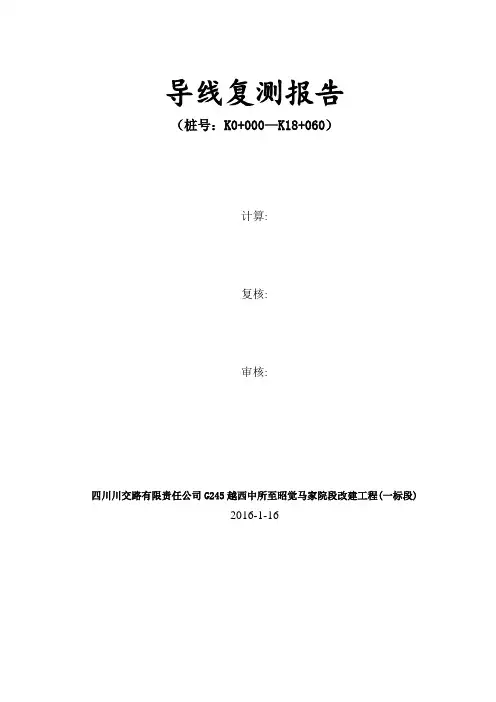

导线复测报告（桩号：K0+000—K18+060）计算:复核:审核:四川川交路有限责任公司G245越西中所至昭觉马家院段改建工程(一标段)2016-1-16导线复测报告本项目复测依据：《国家三、四等水准测量规范》(GB1 2898-91)《国家三角测量和精密导线测量规范水》(GB1 2898-91)《公路勘测规范》(JTGC10-2007)注：测量数据以中误差作为衡量精度的标准在施工中以两倍中误差作为极限误差（允许误差）一、测量目的为了满足施工需求保证工程质量。
根据设计院所交导线控制点位置及坐标进行全线复核及加密测量对线路平面位置进行精确控制。
二、测量仪器全站仪一台,型号：三鼎STS-752，天宇96T RTk 两台套）带基座棱镜两台，对讲机三个。
使用计算工具卡西欧5800 9750编程计算器、导线测量平差易2005软件。
附：按规范要求在控制测量作业前对准备使用的仪器和配套的器具进行检定和校准后附仪器检验报告复印件三、测量精度测量结果、精度均符合《JTGC10-2007公路勘测规范》及设计要求应满足以下要求：角度闭合差为±10√n，n为测点数；导线全长相对闭合差为±1/17000。
四、坐标及高程系统1、平面坐标系统采用1954年北京坐标系本工程采用3°带投影其中中央子午线为102°。
高程系统采用1985国家高程基准，坐标投影面2200米高程。
五、测量方法根据设计院所交导线控制点进行动态GPS（RTK）复测，对加密导线控制点坐标值进行了平差计算，采用南方平差易2005平差软件平差，其精度均满足设计要求。
六、测量人员组长周攀测量员刘鹏测量员舒奇隆七、测量说明2015年10月，设计院给我单位交GPS控制点共8个，及44个导线点。
其中44个现有导线点，经复测部分导线点已破坏。
为了方便施工测量工作及实际情况，全线共加密导线点10个，具体位置（附导线布置平面图）及坐标值见导线测量成果表；后并附控制点设计成果表。
导线复测报告引言：导线是电力传输和配电系统中不可或缺的组成部分，负责将电力从发电站输送到用户。
然而，由于时间的推移和环境的影响，导线可能会经历老化、腐蚀和机械损伤等问题。
为了确保电力系统的安全和可靠运行，定期对导线进行复测是必要的。
本报告将对导线的复测内容、方法和结果进行详细描述。
一、复测内容：1. 外观检查：通过肉眼观察和摄像技术，检查导线表面是否存在锈蚀、破损或其它异常情况。
2. 导线直径测量：使用导线直径测量仪器，测量导线的直径，以判断导线是否超过了安全使用的限定直径。
3. 导线电阻测试：使用电阻测试仪器，测量导线的电阻，以评估导线的导电性能是否正常。
4. 导线绝缘检查：使用绝缘测试仪器，检测导线的绝缘性能，判断是否存在漏电或绝缘破损的情况。
5. 导线张力测试：利用张力测试装置，测量导线的拉力，判断导线的张力是否符合设计要求。
6. 跨越线路及相邻设备检查：检查导线是否有过度弯曲、受压或受到相邻设备的干扰。
二、复测方法：1. 外观检查和摄像技术：工作人员在地面上使用望远镜和摄像机，对导线进行全方位的检查。
摄像技术可以提供清晰的图像，便于后续分析。
2. 导线直径测量：使用导线直径测量仪器，将测量仪器与导线接触并测量其直径。
可根据测量结果判断导线是否需要更换。
3. 导线电阻测试：将电阻测试仪器与导线两端相连，测量导线的电阻值。
通常通过比对测量值和标准值来判定导线的电阻是否正常。
4. 导线绝缘检查：将绝缘测试仪器与导线相连，施加高压，观察是否有漏电现象或绝缘破损。
检测结果可以用于判断导线绝缘性能是否合格。
5. 导线张力测试：通过张力测试装置，将器械固定在导线上，测量所施加的力。
可以通过测量值和设计值的比较来判断导线张力是否足够。
6. 跨越线路及相邻设备检查：工作人员亲临现场，检查导线周围的情况，包括是否有垂悬物、周边树木生长过快等。
三、复测结果：1. 外观检查和摄像技术：根据观察和摄像记录，导线表面存在锈蚀和机械损坏的情况。
新建简蒲高速公路（K278+940～K308+727）导线、高程（加密）复测成果报告部门: 综合办公室汇报人：王永玉编制：审核：批准：中铁十五局集团有限公司简蒲高速公路JPLM-4标段项目经理部二〇一六年一月四日目录一、工程概况 (1)二、任务概述 (1)三、既有资料情况 (1)四、主要技术依据 (2)五、复测实施情况 (2)六、成果技术要求 (2)简蒲高速公路JPLM-4标段复测成果报告一、工程概况本项目为成都经济区环线高速公路简阳至蒲江段JPLM-4标段，本标段线路起于K278+940。
线路经K280+117下穿成绵乐客专，于K280+642上跨成昆铁路，于K281+120上跨成乐高速（G93），于K306+311贯穿长秋山隧道，于K308+727连接成雅高速，途经有东坡永丰枢纽互通、东坡悦兴互通、东坡多悦互通、蒲江天华枢纽互通，其主要交通流为眉山至蒲江方向。
标段内全线长29787米，本标段以平原微丘地形为主，呈东西向平原；沿线多树林和民房且跨越高铁桥和高速公路，通视条件较差。
二、任务概述新建简蒲高速公路平面及高程控制网复测、加密。
复测线路起始里程为K278+940～K308+727，路线全长29.787公里。
工作内容为平面控制网和高程的外业观测及平差计算。
外业起始时间2015年09月15日至2015年10月5日，内业处理时间为2015年10月6日。
由中铁十五局集团简蒲高速JPLM-4标项目部组织测量队进行测量。
参加复测人员6人，测量工程师3人，测工3人（测量人员资质见附件）。
三、既有资料情况四川省交通运输厅公路规划勘察设计研究院提供的《成都经济区环线高速公路简阳至蒲江段控制测量成果表》。
四、主要技术依据（1）《公路工程技术标准》JTGB01-2003;（2）《公路勘测规范》JTGC10-2007;（3）《公路工程测量规范》JB50026-2007;（4）建设部颁发的有关规范和规程;（5）《全球定位系统（GPS）测量规范》（TB10054-2010）;（6）地方政府、交委颁发的文件、规范与规程。
宁南县葫芦口至白鹤滩公路施工一标（BK0+000～BK16+800）导线加密测量方案中铁隧道集团有限公司宁南葫白公路一标项目经理部2011年6月宁南县葫芦口至白鹤滩公路施工一标段导线加密测量方案一、工程概况凉山州宁南县葫芦口至白鹤滩公路施工一标段位于四川省凉山州宁南县葫芦口镇与坝址上游六城镇之间的金沙江左岸内，起讫里程为：BK0+000～BK16+800，全长16.8km。
本工程起自规划的葫芦口大桥附近，与规划的葫芦口大桥及复建的S212省道相接，途经弯梁、野猪塘、大弯子、石梁子，终点在鹰地梁子，路线全长16.8km。
主要工程有路基11941.12m;隧道4座2660m；桥梁15座2038.88m,涵洞54座743m。
重点工程：野猪岭隧道（886m）、弯梁隧道（733m）、武家小河大桥（243.5m）。
二、测量依据1、各级施工测量方案的依据《公路勘测规范》（JTG C10-2007）；《工程测量规范》（GB50026-2007）；《全球定位系统（GPS）测量规范》（GBT/18314-2001）；《国家三、四等水准测量规范》（GB12898-91）。
2、中国水电顾问集团华东勘测设计研究院控制点成果表成果说明：坐标系：1954年北京坐标系，1985国家高程基准，中央子午线102度；三、测量仪器为了本工程控制测量的精度，项目部投入了先进的测量设备，从仪器和设备配置上保证测量工作的质量。
仪器和设备的配置如下：人员组织：四、平面控制网、高程控制网精度和布点要求1、沿线路方向，根据现场实际情况布设了一条附合导线，我部拟采用华测GPS加密，满足三级公路技术规定要求。
E级GPS控制网测量的主要精度和技术指标应符合全球定位系统（GPS ）测量规程的规定，见表1。
表1 GPS 测量的精度指标注：a ——固定误差（mm ）；b ——比例误差系数。
各级GPS 网相邻点间弦长精度用下式表示：2)(2d b a ⨯+=σ式中 σ——中误差（mm ）；d ——相邻点间距离（km ）。
导线点、水准点复测及加密测量报告隆百高速公路JL1-1驻地办:
鉴于我标段当前施工进度～原有控制点密度已经不能满足施工需要～因此在我部全体测量人员的共同努力下～对我合同段部分导线点、水准点进行加密并进行了复测～外业工作和内业已完成～经计算～成果精度符合《工程测量规范》GB50026-2007～《公路勘测规范》JTG C10-2007、及本项目招标技术规范～满足本合同段前期工程所需的控制测量及现场施工放样工作。
现将导线点加密成果书报上～恳请驻地办审核为谢。
特此报告
附件:导线点、水准点加密复测成果书,第2号,
二00九年六三月二十八日主题词:关于导线加密报告
抄送:广西隆百高速公路第一驻地监理办公室
广西隆百高速公路NO.1-1合同段项目经理部 2009年3月28日
打印: 3 份。

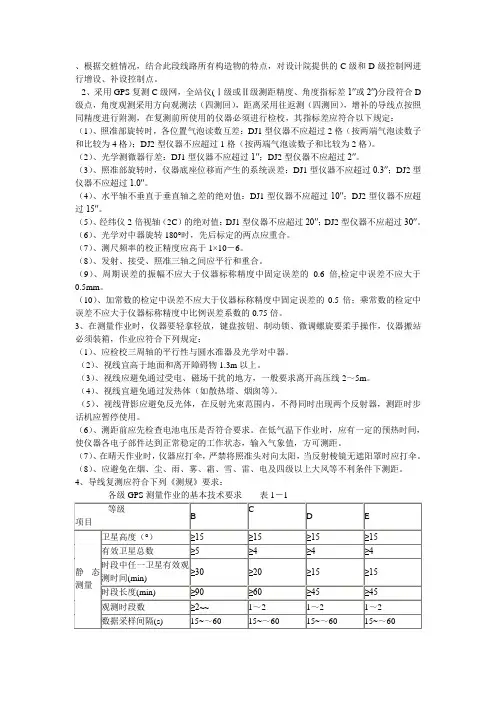

导线点复测1、根据交桩情况，结合此段线路所有构造物的特点，对设计院提供的C级和D级控制网进行增设、补设控制点。
2、采用GPS复测C级网，全站仪(Ⅰ级或Ⅱ级测距精度、角度指标差1″或2″)分段符合D级点，角度观测采用方向观测法（四测回），距离采用往返测（四测回），增补的导线点按照同精度进行附测，在复测前所使用的仪器必须进行检校，其指标差应符合以下规定：（1）、照准部旋转时，各位置气泡读数互差：DJ1型仪器不应超过2格（按两端气泡读数子和比较为4格）；DJ2型仪器不应超过1格（按两端气泡读数子和比较为2格）。
（2）、光学测微器行差：DJ1型仪器不应超过1″；DJ2型仪器不应超过2″。
（3）、照准部旋转时，仪器底座位移而产生的系统误差：DJ1型仪器不应超过0.3″；DJ2型仪器不应超过1.0″。
（4）、水平轴不垂直于垂直轴之差的绝对值：DJ1型仪器不应超过10″；DJ2型仪器不应超过15″。
（5）、经纬仪2倍视轴（2C）的绝对值：DJ1型仪器不应超过20″；DJ2型仪器不应超过30″。
（6）、光学对中器旋转180°时，先后标定的两点应重合。
（7）、测尺频率的校正精度应高于1×10－6。
（8）、发射、接受、照准三轴之间应平行和重合。
（9）、周期误差的振幅不应大于仪器标称精度中固定误差的0.6倍,检定中误差不应大于0.5mm。
（10）、加常数的检定中误差不应大于仪器标称精度中固定误差的0.5倍；乘常数的检定中误差不应大于仪器标称精度中比例误差系数的0.75倍。
3、在测量作业时，仪器要轻拿轻放，键盘按钮、制动锁、微调螺旋要柔手操作，仪器搬站必须装箱，作业应符合下列规定：（1）、应检校三周轴的平行性与圆水准器及光学对中器。
（2）、视线宜高于地面和离开障碍物1.3m以上。
（3）、视线应避免通过受电、磁场干扰的地方，一般要求离开高压线2～5m。
（4）、视线宜避免通过发热体（如散热塔、烟囱等）。
路线控制点复测及加密说明为了更好地保证本标段的施工控制，同时满足工程精度要求，我标段根据设计部门交接的原始导线点、水准点，经测量人员进行复测及加密，统一平差处理，起终点均与临标段共用重合点。
一、导线点加密
导线测量用GTS-311全站仪，按一级导线的技术标准进行复测及加密。
我标段共分三条导线，由于勘测设计时间较久，很多点位通视困难，尤其与A2标交界处YRA41点可能松动，其它也没有两个通视的基线边，所以加长布设一条同时连接两个标段的导线。
1、YRA049、YRA048起点至YRA031、YRA032终点为一条导线，共22站9566.717米
2、YRA049、YRA048起点至YRA054、YRA055终点为一条导线，共10站3708.166米。
3、YRA05
4、YRA055起点至YRA057终点为一条导线，共5站1003.275米。
二、水准点加密
水准测量利用LeicaNA720水准仪配合3米双面板尺，按四等水准测量技术要求进行复测及加密。
本测段从起点YRA041到终点YRA057，共207站，附合水准路线全长9.4787KM，精度要求均符合公路勘测规范要求，且满足施工测量工作需要。
由于原始点位布设时间过长，原始点位误差不均匀，本次加密线路做了较大调整，因此本标段将全部采用本次复核及加密成果。
、根据交桩情况，结合此段线路所有构造物的特点，对设计院提供的C级和D级控制网进行增设、补设控制点。
2、采用GPS复测C级网，全站仪(Ⅰ级或Ⅱ级测距精度、角度指标差1″或2″)分段符合D 级点，角度观测采用方向观测法（四测回），距离采用往返测（四测回），增补的导线点按照同精度进行附测，在复测前所使用的仪器必须进行检校，其指标差应符合以下规定：（1）、照准部旋转时，各位置气泡读数互差：DJ1型仪器不应超过2格（按两端气泡读数子和比较为4格）；DJ2型仪器不应超过1格（按两端气泡读数子和比较为2格）。
（2）、光学测微器行差：DJ1型仪器不应超过1″；DJ2型仪器不应超过2″。
（3）、照准部旋转时，仪器底座位移而产生的系统误差：DJ1型仪器不应超过0.3″；DJ2型仪器不应超过1.0″。
（4）、水平轴不垂直于垂直轴之差的绝对值：DJ1型仪器不应超过10″；DJ2型仪器不应超过15″。
（5）、经纬仪2倍视轴（2C）的绝对值：DJ1型仪器不应超过20″；DJ2型仪器不应超过30″。
（6）、光学对中器旋转180°时，先后标定的两点应重合。
（7）、测尺频率的校正精度应高于1×10－6。
（8）、发射、接受、照准三轴之间应平行和重合。
（9）、周期误差的振幅不应大于仪器标称精度中固定误差的0.6倍,检定中误差不应大于0.5mm。
（10）、加常数的检定中误差不应大于仪器标称精度中固定误差的0.5倍；乘常数的检定中误差不应大于仪器标称精度中比例误差系数的0.75倍。
3、在测量作业时，仪器要轻拿轻放，键盘按钮、制动锁、微调螺旋要柔手操作，仪器搬站必须装箱，作业应符合下列规定：（1）、应检校三周轴的平行性与圆水准器及光学对中器。
（2）、视线宜高于地面和离开障碍物1.3m以上。
（3）、视线应避免通过受电、磁场干扰的地方，一般要求离开高压线2～5m。
（4）、视线宜避免通过发热体（如散热塔、烟囱等）。
（5）、视线背影应避免反光体，在反射光束范围内，不得同时出现两个反射器，测距时步话机应暂停使用。
导线复测流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!导线复测流程一、准备工作阶段。
在进行导线复测之前，需要做好充分的准备。
隧道工程导线复测方案1. 研究背景隧道工程是现代城市建设中不可或缺的重要部分，而隧道工程导线的精准度对隧道施工和运营安全具有至关重要的意义。
为了保证隧道工程导线的准确性和持久性，需要进行定期的复测，确保其符合设计要求。
2. 复测目的隧道工程导线复测的目的是为了监测导线的变形情况，及时发现问题并采取有效的措施进行修正。
通过复测，可以保证导线的准确性和可靠性，同时确保隧道工程的安全运行。
3. 复测内容（1）导线的位置、高度和水平度；（2）导线的连接点和支架的稳固性；（3）导线的表面腐蚀和损坏情况；（4）导线的标志和记录的完整性。
4. 复测方法（1）使用全站仪进行导线的位置、高度和水平度的测量；（2）手工检查导线的连接点和支架的稳固性；（3）使用探伤仪进行导线的表面腐蚀和损坏情况的检测；（4）手工检查导线的标志和记录的完整性。
5. 复测频率隧道工程导线的复测频率应根据导管材料、环境条件和使用情况来确定。
一般情况下，隧道工程导线的复测频率为每年一次，或者在遇到特殊情况时进行临时复测。
6. 复测流程（1）制定复测计划，包括复测时间、人员和设备的安排；（2）对隧道工程导线进行定期巡检，发现问题及时记录并报告；（3）按照复测计划进行全面的复测工作；（4）对复测结果进行分析，及时制定修正措施；（5）完成复测报告，对复测结果进行总结并提出改进建议；（6）确保复测结果得到妥善的实施。
7. 复测人员和设备（1）复测人员应具备相关专业知识和经验，熟悉复测流程和设备操作；（2）复测设备应符合国家标准和相关规定，确保测量结果的准确性和可靠性。
8. 复测结果的处理隧道工程导线复测的结果应按照国家标准和相关规定进行处理。
如果发现导线存在严重的安全隐患，应立即停用并采取有效的措施进行修正。
对于一般的问题，应按照规定的程序进行处理，并及时进行修正。
9. 隧道工程导线复测的意义隧道工程导线复测的意义在于保证隧道工程的安全运行。
通过定期的复测，可以及时发现导线存在的问题并进行修正，避免因导线失效导致的隧道事故。
导线复测方案随着城市化进程的加速，电力设施的建设配套也越来越紧缺，为保障市民家庭用电安全和公共服务设施的正常运行，电力设施必须保证可靠性，必须定期进行检修与维护。
其中，导线的质量问题是电力设施维护的重要组成部分。
为了保证导线的质量，电力设施在建设过程中要经过一系列检测，其中就包括导线的复测。
复测目的导线的复测是为了检查导线是否符合设计规格，并尽可能确保其质量。
导线应能够在正常工作情况下，承受其设计负荷，运行稳定可靠，不会出现高温、老化现象，以及导线铝、钢芯腐蚀等导致的问题。
复测标准根据电线电缆行业标准，导线复测应符合以下标准：1.外观质量：导线表面无裂纹、剥蚀、氧化、变色等影响产品使用寿命的现象。
2.尺寸公差：导线截面尺寸必须符合设计要求，并满足行业的公差要求。
3.电气性能：导线应通过接地测试，否则导致电气安全隐患。
4.物理性能：导线需要经过张力实验，检测是否符合安装要求和以往实验数据。
导线铝、钢芯腐蚀等情况也要检查。
5.包装封装：导线包装应符合标准，以免因包装失当而引起质量问题。
复测方法1.外观检查：导线外观质量检查是导线复测中最常用的方法。
工作人员检查导线表面有无氧化、腐蚀、损伤等，并将观察结果记录下来。
2.尺寸测量：导线的尺寸测量可以使用无损检测法或直接测量法。
无损检测法可以测量尺寸、圆度等参数，避免了误差。
3.电气性能检验：导线的电气性能检验通过电性能实验设备进行。
导线的铜阻检验是非常重要的一项，可通过电阻测量进行。
此外，电气性能检验还应检验绝缘电阻、局部放电、结构强度等。
4.物理性能检验：导线的物理性能检验通常有张力实验、单向曲折性距离和扭曲性距离等。
为了避免人为误差，检验过程需在验收标准内进行。
5.包装封装检验：导线的包装封装检验应符合行业标准，并保证不会对导线性能造成效果。
复测注意事项1.方案制定前，应明确复测目的、检查标准和方法，合理制定计划。
2.进行复测时，应根据现场实际情况开展工作，并遵循操作规程。
导线加密复测1.仪器的校验测量前应对仪器设备进行校验：检查仪器鉴定证书是否过期，过期严禁使用，注意鉴定证书上的加常数，仪器使用前检查改正；光学对中器检查各个方向是否对中，超过1mm时应调整后使用（调整方法实践中另讲）；2.加密点布设熟悉现场点位，确定测量路线，对间距大的点加密。
加密点选点原则：视野开阔；便于施工测量；便于保存；距离满足规范要求（200-500m,相邻两点距离不超过2倍）；加密点埋设完成后树标志便于测量，避免施工破坏。
3.导线复测及计算3.1 测量准备：全站仪1台，三脚架3个（木脚架1个仪器用，检查连接处是否松动），光学对中器2个，型号一样的镜头2个，对讲机3台，记录本，记录笔及防护用品。
人员配备4人，司仪1人，记录1人，前后视各1人。
测量前对仪器设备检查，清点，仪器电池2块对讲机3台充满电。
3.2 测量方法及过程：熟悉现场点位，规划测量路线，分段测量（每段不超过4KM），按标准附合导线测量（从已知两点测至已知两点），第一已知点架三脚架光学对中器为后视，第二已知点架设仪器，按既定路线架三脚架光学对中器为前视，仪器架设完成后（司仪身体不能碰到仪器和脚架，双手调仪器制动除外）检查气象参数，棱镜常数开始测量（旋转仪器要轻柔连贯，司仪站位距脚架距离20cm以上，不得骑在脚架腿上），建站第二已知点，后视第一已知点，测前视点坐标并保存（目的是在平差出错时找到错误）。
开始导线测量，仪器盘左对后视并角度置0º0’0”，报角度后按测距键，再报距离，记录人每听到一个数据先记录再复述，按顺时针旋转仪器对前视，精确对准后报角度，记录，按测距键，报距离，记录，半测回完成，顺时针水平旋转180º，盘右观测前视，观测记录方法同上，逆时针旋转对后视，读书记录，一测回完成，归0差不大于6”（就是归0后读数在359º59’54”至0º0’6”间），记录及现场计算示例如下：点编号盘左角度盘右角度平均角度盘左距离盘右距离平均距离后视0º0’0” 180º00’03” 330.333 330.334 330.334测站前视190º30’30 10º30’37” 370.788 370.789 370.788190º30’30” 30’34” 190º30’32”注：斜体红字为计算值，取位按单进双退原则。
施工前复测制度可靠的施工测量是保障正确执行设计意图的前提，工程开工前、施工过程中，应做好施工测量工作，其内容包括导线的复测与加密；中线的复测；水准点的复测与增设：路基断面的检查、补测与放样；构筑物的复测与详细放样。
测量的精度符合交通部颂布的（061—99）公路勘测规范。
一、导线的复测与加密。
公路的中线及构筑物的位置是由导线控制的，施工前应对设计单位提供的导线点坐标及现场控制桩进行复测，核对准确。
1、导线复测应采用全站仪、红外线测距仪或其他满足测量精度的仪器进行，仪器使用前应进行检验、校正。
2、原有导线点不能满足施工要求时，应进行加密，保证在施工过程中，相邻点能互相通视。
3、导线起止点应与设计单位测定结果比较，测量精度应满足设计要求。
但设计未规定时，应满足以下要求：角度闭合差（”）为±16√n（n为测点数）坐标相对闭合差为±1/10000。
4、导线复测时，必须和相邻施工段的导线闭合。
5、对有障碍的导线点，施工前应加以固定，可采用交点法或其他方法，所设护桩应便于架设仪器，在施工范围内并牢固可靠。
二、中线复测。
1、根据设计单位在现场提供的中线控制桩进行测量，确认与实际位置对应无误。
2、路基开工前应全面恢复中线并固定路线主要控制桩，对高速和一级公路应采用坐标法进行恢复。
3、恢复中线时应注意与结构物中心、相邻施工段中线闭合，发现问题，及时查明，并报现场监理工程师或业主。
4、如发现中线丈量错误或需局部改线时，应做断链处理，相应调整纵坡和做好记录。
三、校对及增设水准点：1、使用设计单位设置的水准点之前应仔细校核，并与国家水准点闭合，超出允许误差范围时，查明原因及时上报有关部门。
2、水准点间距不应大于1KM，特殊地段宜增加临时水准点，临时水准点必须符合精度要求并与相邻水准点闭合。
3、如水准点受施工影响，应将其移出影响之外，并与原水准点闭合。
4、增设的水准点应设在便于观测的坚硬岩石上或永久建筑物的牢固处，也可埋设大于1米深的混凝土桩。
