(完整版)导线加密测量方案
宁南县葫芦口至白鹤滩公路施工一标（BK0+000～BK16+800）导线加密测量方案中铁隧道集团有限公司宁南葫白公路一标项目经理部2011年6月宁南县葫芦口至白鹤滩公路施工一标段导线加密测量方案一、工程概况凉山州宁南县葫芦口至白鹤滩公路施工一标段位于四川省凉山州宁南县葫芦口镇与坝址上游六城镇之间的金沙江左岸内，起讫里程为：BK0+000～BK16+800，全长16.8km。
本工程起自规划的葫芦口大桥附近，与规划的葫芦口大桥及复建的S212省道相接，途经弯梁、野猪塘、大弯子、石梁子，终点在鹰地梁子，路线全长16.8km。
主要工程有路基11941.12m;隧道4座2660m；桥梁15座2038.88m,涵洞54座743m。
重点工程：野猪岭隧道（886m）、弯梁隧道（733m）、武家小河大桥（243.5m）。
二、测量依据1、各级施工测量方案的依据《公路勘测规范》（JTG C10-2007）；《工程测量规范》（GB50026-2007）；《全球定位系统（GPS）测量规范》（GBT/18314-2001）；《国家三、四等水准测量规范》（GB12898-91）。
2、中国水电顾问集团华东勘测设计研究院控制点成果表成果说明：坐标系：1954年北京坐标系，1985国家高程基准，中央子午线102度；三、测量仪器为了本工程控制测量的精度，项目部投入了先进的测量设备，从仪器和设备配置上保证测量工作的质量。
仪器和设备的配置如下：人员组织：四、平面控制网、高程控制网精度和布点要求1、沿线路方向，根据现场实际情况布设了一条附合导线，我部拟采用华测GPS加密，满足三级公路技术规定要求。
E级GPS控制网测量的主要精度和技术指标应符合全球定位系统（GPS ）测量规程的规定，见表1。
表1 GPS 测量的精度指标注：a ——固定误差（mm ）；b ——比例误差系数。
各级GPS 网相邻点间弦长精度用下式表示：2)(2d b a ⨯+=σ式中 σ——中误差（mm ）；d ——相邻点间距离（km ）。
导线测量方案
导线测量方案导线是电力传输系统中的重要组成部分，它承载着电流的传递任务。
在电力工程中，导线的准确测量是确保电力传输系统稳定运行的关键步骤。
本文将介绍几种常用的导线测量方案，旨在为电力工程技术人员提供一些参考和指导。
一、导线测量的目的和重要性导线测量是指对导线的物理和电气参数进行测量和评估的过程。
测量的目的是确保导线符合设计要求，并对导线系统的运行状态和潜在问题进行评估。
导线测量的重要性体现在以下几个方面:1. 安全性：准确的导线测量可以检测出导线的潜在故障和问题，提前采取措施，避免安全事故的发生。
2. 电阻测量：导线的电阻是评估其导电能力和电能损耗的重要指标。
准确的电阻测量可以帮助我们了解导线的性能，并进行相应的调整和优化。
3. 功率损耗评估：导线的过大功率损耗会导致电力传输系统效率的下降，影响电能的正常传输。
通过导线测量，可以评估功率损耗情况，并针对性地采取措施。
4. 负载能力评估：导线的负载能力直接影响着电力传输系统的稳定运行。
通过测量导线的电流容量和温升情况，可以评估导线的负载能力，并制定相应的扩容计划。
二、导线电阻测量方案导线的电阻是导线测量的重要参数之一。
电阻测量可以通过万用表或专业电阻测量仪器进行。
以下是一种常用的导线电阻测量方案：1. 准备工作：首先，确保待测导线处于断电状态，以免造成安全事故。
其次，清理导线表面，确保无污垢和氧化物，以保证测量的准确性。
2. 测量方法：将电阻测量仪的两个测试头分别与待测导线的两个端点连接，确保良好接触。
根据测试仪器的指示，选择恰当的测量范围，并记录测量结果。
3. 结果评估：将测得的电阻结果与导线设计要求进行对比。
如果差距较大，可能存在导线材质、连接问题或损耗等方面的故障。
根据评估结果，采取相应的维修措施。
三、导线功率损耗测量方案导线的功率损耗是评估导线性能的重要指标之一。
以下是一种常用的导线功率损耗测量方案：1. 测量方法：通过连接电流表和电压表，测量导线上的电流和电压值。
导线测量方案策划书3篇
导线测量方案策划书3篇篇一导线测量方案策划书一、引言导线测量是工程测量中常用的一种测量方法，它通过测量导线的边长、角度和高差等数据，来确定控制点的平面位置和高程。
本方案旨在为某一具体工程的导线测量提供详细的技术指导和实施计划。
二、测量任务概述1. 测量范围：确定需要进行导线测量的区域范围。
2. 测量精度要求：明确测量结果所需的精度等级，例如精度要求为等。
3. 测量工作量：估计需要布设的导线点数、导线长度等。
三、测量技术方案1. 导线布设确定导线的布设形式，如闭合导线、附和导线或支导线等。
考虑测点的分布合理性，确保覆盖整个测量区域。
2. 测量方法选择合适的测量仪器，如全站仪、水准仪等。
说明具体的测量步骤和操作方法，包括全站仪的角度测量、距离测量、坐标计算等。
3. 数据处理介绍数据处理的软件和方法，确保数据的准确性和可靠性。
说明如何进行数据的检核和误差分析。
四、人员组织与安排1. 人员配备确定参与测量的人员数量和专业技能要求。
包括测量工程师、测量员等。
2. 职责分工明确每个人员的具体职责，如观测、记录、计算等。
强调团队协作和沟通的重要性。
五、测量进度计划1. 制定详细的测量进度表，包括每个阶段的时间安排和完成标志。
2. 考虑天气条件、地形等因素对测量进度的影响，合理安排工作时间。
六、质量控制与保障措施1. 设立质量控制环节，如测量前的仪器校准、测量中的复核等。
2. 制定数据质量评估标准，对测量结果进行严格的检查和审核。
3. 对可能出现的问题进行预测和制定应对措施，确保测量质量。
七、安全注意事项1. 强调测量过程中的安全意识，如佩戴个人防护装备、遵守操作规程等。
2. 对测量区域的安全情况进行评估，采取相应的安全措施。
3. 制定应急预案，以应对突发安全事件。
八、成果提交与验收1. 明确成果提交的内容和形式，如测量数据、成果报告等。
2. 制定验收标准和程序，确保成果符合要求。
九、本导线测量方案策划书详细描述了测量任务的技术要求、实施步骤、人员组织、质量控制和安全保障等方面的内容。
导线点布设及施工测量方案
导线控制网的布设及施工测量一、准备工作1、熟悉图纸及图纸复核。
2、仪器标定及校核.3、工地现场实地考察，熟悉现场地形。
二、导线控制点的布设1、导线点应选择在通视良好，安全易保护的地方2、用混凝土浇筑成方桩，中间预埋带有“+"钢筋,方桩埋深５0－60ｃｍ.3、对控制点用红漆做好标识，并做好保护措施.4、导线点每月应复核一次，防止发生位移导致施工测量发生偏差.三、导线控制网的外业测量1、导线的测量应选择在天气晴朗，无风的时候进行，2、测量的内容：角度和距离3、角度：水平角度；距离:水平距离。
四、平面控制网的内业计算1、计算测量角度及测量的各个相邻导线点间的平均距离。
2、角度平差平差是内业计算主要工作，我们外业测量的结果应符合相应的理论值，当不符合时，我们就要平差.桥梁的平面控制网一般都用闭合导线，道路一般都用附和导线.常用平面控制网测量等级,对于小于500米大中桥应采用二级小三角,一级小三角适用于５00m～１０00ｍ特大桥，ＤYA多边形的内角和=(n—2）×180°fβ=∑β测—（n—２)×180°当ｆβ〉fβ容时,应重新测量。
当fβ≤fβ容时,才可以进行平差。
平差就是把当fβ按各测量角度大小进行分配，进行修正观测角β值，用修正后观测角β值，计算出各个边的坐标方位角θ.3、距离平差计算坐标增量△x＝L×coｓθ；△y= Ｌ×siｎθ。
理论上，Σ△ｘ＝0，Σ△ｙ=0。
当Σ△x≠0，Σ△y≠0时,应把Σ△x,Σ△y的值按边长进行分配。
把改正后的△x＇，△y’加上A点坐标就得出B点坐标。
X B=X A+△x = ＸＡ＋L×ｃoｓθ，Y B=YＡ+△ｙ=ＹA＋L×sinθ依次类推就可依次计算出Ｃ、D、Ｅ点的坐标。
五、施工测量方法1、坐标放样法e ＢA ｄy在大桥施工测量中,一般采用坐标法进行墩、台、桩的定位。
如上图所示,设仪器置于导线点A,以导线点B为后视点，欲测量轴线上H点，只要知道夹角β和距离L AH即可.A、Ｂ、H三点坐标已知,则可以计算出:后视方位角：θＡB=arc ｔan(Y B—ＹA)/（XＢ—XＡ）前视方位角：θＡH=arc tan(Y H－Y A）／( ＸＨ—X A) 夹角β=θAH－θAＢ前视距离L AH=√( X H-X A)2＋（ＹH－Y A)2这样就可以放出Ｈ点。
加密控制测量实施细则
加密控制测量实施细则第一章总则第一条XXX项目是目前国内最大规模的PPP工程，设计标准高、涉及工法多，经济和技术意义重大，面临的是全新的领域，控制测量的质量优劣对工程质量、经济效益和企业信誉关系极大，控制测量的失误将会造成重大损失。
建立合理、稳定、可靠的加密测量控制网可以节约测量时间，提高工作效率，保证工程质量。
为了加强在本项目施工加密控制测量工作，保证工程质量，加快施工进度，使加密控制测量规范化、制度化，防止加密控制测量事故发生，更好地为施工生产服务，结合XXX 项目有关文件要求，特制定本实施细则。
第二章一般要求第二条平面控制网是在基础平面控制网（GPS）、精密导线网的基础上进行施工加密的，更好的服务于施工，满足施工的需要。
高程控制网按照标准施测，沿线路布设加密水准点，加密水准点可与加密的平面控制点共用。
第三章程序和准备工作第三条加密控制网的测量程序：编写加密测量施测方案与技术设计书，并报监理审批；１、外业测量，监理平行作业或旁站；２、测量内业资料处理；３、加密测量成果报告，报监理审查批复。
第四条加密测量方案与技术设计的内容：１、测量项目概况：任务来源，测区地理位置、测量范围、地形地貌概述、测区控制点的数量、保存情况等。
（1）作业依据：执行技术规范，设计资料等。
（2）测量仪器设备类型、数量配置等、测量人员组织等情况。
（3）设计资料与坐标系统参数。
（4）测量实施方案：测量精度，控制网组网方式；观测作业技术要求、测量操作程序等；测量进度计划，进度、质量、精度保障措施，对影响本期测量作业的因素做好处理预案。
（5）数据处理方案：拟使用的数据处理软件，外业数据的检核内容与控制指标，平差处理方案，起算基准数据的采用等。
（6）提交成果资料。
第四章加密控制网的施测第五条一般规定1、工程开工前，施工单位根据第三位监控测量单位交付的平面控制网（GPS点、精密导线点）和高程控制网的实际情况,熟悉施工图纸,对于重要部位的控制点不够的要进行控制点加密。
导线水准加密方案(测量方案)-16页
导线水准加密方案一、工程概况：岳西至武汉高速公路安徽段地处皖西大别山区，是沟通安徽、湖北两省的重要省际区域干线，也是连接中部地区和东部地区的重要高速公路大通道，项目路线总长46.235km。
本标段起讫里程为K35+100～K40+300，本标段为山丘地带，地势起伏，河网密布，海拔高程平均在250m以上，路线全长5.2公里。
二、编制依据：1、《公路勘测规范》（JTG C10-2007）2、《公路勘测细则》（JTG/T C10-2007）3、《工程测量规范》（GB50026-2007）4、《国家三、四等水准测量规范》(GBT12898-2009)5、《全球定位系统(GPS)测量规范》（GBT18314-2009）三、测量仪器（1）为了本工程控制测量的精度，项目部投入了先进的测量设备，从仪器和设备配置上保证测量工作的质量。
仪器和设备的配置如下：（2）仪器选择一般测量定位仪器选用经纬仪，穿越大型冲沟陡坡上构筑物定位测量选用全站仪，经纬仪、全站仪须经重新校验合格方可使用，开工前先进行仪器报验，要有校验合格证。
放线时采用全站仪测构筑物各角点的位置，并埋设控制桩作为施工位置依据及以后桩位传递的依据，并现场画出草图以作记录。
根据设计图纸，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。
精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线（3）基坑槽开挖与防护根据构筑物测量定位桩的位置及构筑物尺寸，用白灰放出基坑边线，然后进行基坑开挖。
为避免开挖施工中损坏管线防腐层甚至管体，基坑槽一律采用人工开挖。
本标段水工保护位置部分在石方山区及河谷地带，石方地段基坑槽拓宽、嵌槽开凿采用人工凿岩进行。
（4）基坑降水防护山区地段邻近祁家店水库，部分地段基坑开挖时会有地下水汇集，因此基坑槽开挖时要随时采取降水措施，降水采用潜水泵降基坑内积水抽出排入预先挖好的会水沟，会水沟截面由会水沟排出。
水准加密导线测量方案(BM1~BM5)
广州市轨道交通十四号线一期及新广从路快速化改造工程（黄石路～街口）【施工1标】土建工程地面加密水准测量点测量方案及成果表编制：审核：审定：中交第二航务工程局有限公司广州市轨道交通十四号线一期工程土建1标项目经理部二零一四年一月目录一．工程概况 (1)1.1控制点概况 (1)1.2地形地貌 (2)1.3地面条件 (2)二．仪器及人员配备 (3)2.1测量仪器 (3)2.2人员配备 (3)三．加密高程控制点 (4)3.1高程系统 (4)3.2技术要求 (4)3.2.1等级相关 (4)3.2.2注意事项 (5)3.2.3观测的时间和气象条件 (6)3.2.4超限处理 (6)3.3水准导线的布设 (6)3.4外业成果的整理 (8)3.4.1水准测量内业计算的项目 (8)3.4.2概略高程表的编算 (8)四．复测成果汇总 (8)一．工程概况广州市轨道交通十四号线一期工程施工1标段土建施工项目的工程范围包括一个车站和一个区间：江埔站、邓村站～江埔站区间的土建工程。
设计起迄里程为YCK58+689.486～YCK61+581.900。
江埔车站位于从化大道与从城大道交叉路口东侧，沿从化大道东西向靠南侧布置。
车站为地下两层岛式站台车站，总长度为360.7m，标准段宽度为19.7m，车站基坑开挖深度为16.7m。
该站为盾构接收站。
车站共设5个出入口、2组风亭。
车站主体围护结构采用地连墙+支撑的支护形式，第一道为钢砼支撑，第二道为钢砼和钢管混合支撑，第三道为钢管支撑。
盾构井范围内采用玻璃纤维钢筋。
附属结构采用钻孔灌注桩+支撑的支护形式，桩间采用双管旋喷桩止水。
邓村站～江埔站区间盾构始发段长约541m，盾构隧道长约1987m，总长度约2528m。
盾构始发段采用土钉墙放坡开挖施工，随着基坑不断加深，采用重力式挡土墙、悬臂连续墙、连续墙+支撑的多种支护方式，基坑最深14.5m。
盾构隧道从盾构井始发，下穿街北高速后沿从化大道前行，下穿流溪河、姓钟村10余栋房屋群,最后下穿从城大道后到达江埔站。
第五章导线测量
n 1
mT m 4
控制测量技术
福建信息职业技术学院
5
2．方位附合导线终点位置误差
对于“等边直伸”的方位符合导线， Ti=0,D1=D2=…=Dn。此时终点纵向、横向 位置误差公式：
mt mu
m
2 D
n
m
2 L2
2
D
nn
1n
12
2
控制测量技术
福建信息职业技术学院
11
关于单一导线点位误差的讨论：
（1）导线直伸时，纵向中误差由测距误差引起，横 向中误差由测角误差引起。
（2）在不考虑起始数据误差影响的情况下，单导线 最弱点位置中误差与导线的总长度L、导线边长D及 导线点数n有关。当平均边长一定时，导线的点位 中误差与L近似成正比；而当L一定时，点位中误差 与√n近似成正比。
福建信息职业技术学院
10
关于单一导线方位角中误差的讨论：
（1）在不考虑起始数据误差情况下，导线推算边方 位角中误差与 √n 成正比，而与导线形状关系不大。 为了保证导线边方位角精度，应当限制导线转折角 数目。在导线长度一定时，适当加长导线边，可以 减少转折角个数。
（2）在导线边数目相同时，以上所述4种导线：支导 线、方位附合导线、坐标附合导线、方位坐标附合 导线，它们的最弱边方位角中误差之比是4 ：2 ： 2.3 ：1。
mT m
n1 16
控制测量技术
福建信息职业技术学院
7
4．方位和坐标附合导线中点位置误差
对于两端均有方位角和坐标控制点的等边直伸附合 导线，最弱点位于导线中点。 方位和坐标附合导线中点（最弱点）位置误差：
导线测量方案
导线测量方案1. 简介导线测量是指测量导线长度、导线水平位置和导线垂直位置等参数的一种方法。
在电力系统设计和安装中，导线测量是非常重要的环节，它能够确保导线的准确安装和维护，保证电力传输的稳定性和可靠性。
本文将介绍一种常见的导线测量方案，包括测量工具、测量步骤和测量结果的处理方法。
2. 测量工具导线测量需要使用以下工具：•量角器：用于测量导线所在平面与水平面的夹角。
•测量尺：用于测量导线的长度。
•激光测距仪：用于测量导线与地面的垂直距离。
•绳子：用于辅助测量导线的位置。
3. 测量步骤步骤一：准备工作1.确定测量区域，并清理测量区域的杂物，确保测量环境整洁。
2.根据设计图纸确定导线的测量起点和终点，并在起终点处做好标记。
步骤二：测量导线水平位置1.使用量角器测量导线所在平面与水平面的夹角。
将量角器的一个边缘对齐导线，另一个边缘指向水平面，读取夹角的数值。
2.将量角器移动到导线的不同位置，重复测量夹角的步骤。
取平均值作为导线的水平位置。
步骤三：测量导线垂直位置1.使用绳子固定在导线上，并用绳子调整导线的位置，使其垂直于地面。
2.利用激光测距仪测量导线与地面的垂直距离。
步骤四：测量导线长度1.使用测量尺测量导线的长度。
从导线起点处开始，将测量尺沿着导线延伸，直到达到终点处。
记录测量尺上的数值作为导线的长度。
步骤五：处理测量结果根据测量得到的结果，可以计算出导线的水平位置、垂直位置和长度。
•导线水平位置：取测量得到的导线夹角的平均值作为导线的水平位置。
•导线垂直位置：将测量得到的导线与地面的垂直距离作为导线的垂直位置。
•导线长度：将测量得到的导线长度作为导线的长度。
4. 注意事项•在进行导线测量时，应注意安全事项，避免发生意外事故。
•测量前要进行仔细的准备工作，确保测量环境整洁，测量工具准备充分。
•在测量导线水平位置时，要尽可能在导线的不同位置重复测量，以提高测量准确性。
•在测量导线垂直位置时，应使用绳子固定导线，并调整至垂直位置，以保证测量结果的准确性。
导线测量方案
路基挖填方、排水及防护工程等。
（2）主要技术标准
平面控制点或建筑红线桩点使用前，应进行内业验算与外业检测，定位依据桩数量不应少于三个。检测红线桩的允许误差：角度误差为±60″，边长相对误差为1/2500， 点位误差为5cm。5、城市规划部门提供的水准点是确定建筑物高程的基本依据，水准点数量不应少于两个，使用前应按附合水准路线进行检测，允许闭合差为±10 n （mm）（n为测站数）
视线高度/m
红黑面读数差/mm
红黑面高差之差/mm
左右路线高差之差/mm
间歇点高差之差/mm
仪器类型
视距/m
三等
S1、S05
75
三丝读数
S3
100
四等
S1、S05
150
三丝读数
S3
100
表4 水准测量高差不符值和闭合差限差
等级
检测已测测段高差的差/mm
路线、区段、测段往返测高差不符值/mm
左右路线高差不符值/mm
3）测量仪器和量具的使用应按有关操作规程进行作业，并应精心保管，加强维护养，使其保持良好状态。
控制点选点
(1)、导线控制点：
1）相邻导线点间须通视，距离红线5—50m范围内的较高的地方，要对道路结构物有服务性。
2）导线点选在土质坚硬、稳定的地方，以便于保存点的标志和安置仪器。
3）导线点选在地势较高，视野开阔的地方，以便于进行加密、扩展、寻找和碎部测量以及施工放样。
四等
9
18
≤1/8000
4
6
-
5
≤1/35000
一级
4
5
15
≤1/30000
-
2
4
10
≤1/15000
（2）主要技术标准
平面控制点或建筑红线桩点使用前，应进行内业验算与外业检测，定位依据桩数量不应少于三个。检测红线桩的允许误差：角度误差为±60″，边长相对误差为1/2500， 点位误差为5cm。5、城市规划部门提供的水准点是确定建筑物高程的基本依据，水准点数量不应少于两个，使用前应按附合水准路线进行检测，允许闭合差为±10 n （mm）（n为测站数）
视线高度/m
红黑面读数差/mm
红黑面高差之差/mm
左右路线高差之差/mm
间歇点高差之差/mm
仪器类型
视距/m
三等
S1、S05
75
三丝读数
S3
100
四等
S1、S05
150
三丝读数
S3
100
表4 水准测量高差不符值和闭合差限差
等级
检测已测测段高差的差/mm
路线、区段、测段往返测高差不符值/mm
左右路线高差不符值/mm
3）测量仪器和量具的使用应按有关操作规程进行作业，并应精心保管，加强维护养，使其保持良好状态。
控制点选点
(1)、导线控制点：
1）相邻导线点间须通视，距离红线5—50m范围内的较高的地方，要对道路结构物有服务性。
2）导线点选在土质坚硬、稳定的地方，以便于保存点的标志和安置仪器。
3）导线点选在地势较高，视野开阔的地方，以便于进行加密、扩展、寻找和碎部测量以及施工放样。
四等
9
18
≤1/8000
4
6
-
5
≤1/35000
一级
4
5
15
≤1/30000
-
2
4
10
≤1/15000
导线测量方案

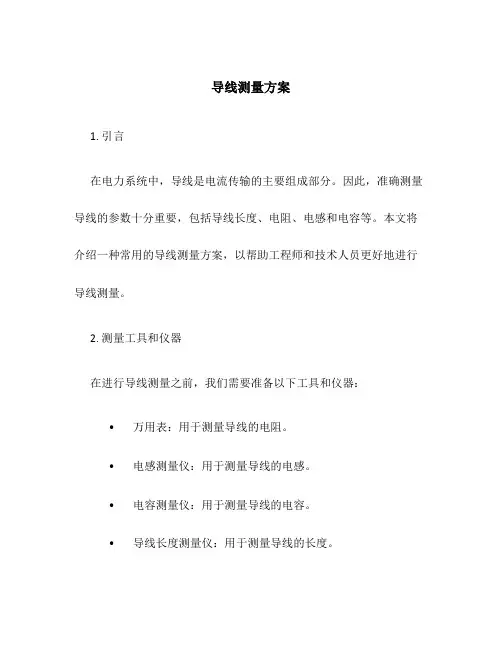

导线测量方案1. 引言在电力系统中，导线是电流传输的主要组成部分。
因此，准确测量导线的参数十分重要，包括导线长度、电阻、电感和电容等。
本文将介绍一种常用的导线测量方案，以帮助工程师和技术人员更好地进行导线测量。
2. 测量工具和仪器在进行导线测量之前，我们需要准备以下工具和仪器：•万用表：用于测量导线的电阻。
•电感测量仪：用于测量导线的电感。
•电容测量仪：用于测量导线的电容。
•导线长度测量仪：用于测量导线的长度。
导线电阻的测量是导线测量中最常见的一步。
下面是一种常用的测量步骤：1.将导线两端连接到万用表的测量端口。
2.将万用表调至电阻测量模式，并选择适当的量程。
3.打开电流源，经过一段时间让电流稳定。
4.记录下测得的电阻值。
在测量导线电阻时，需要注意以下几点：•由于导线的电阻通常很小，所以应选择一个灵敏度较高的量程，以确保准确测量。
•需要注意导线和测量仪器之间的电缆电阻，应该进行零位校准。
导线电感的测量是测量导线参数的另一个重要环节。
下面是一种常用的测量步骤：1.将导线两端连接到电感测量仪的测试夹具。
2.打开电感测量仪并进行仪器的归零校准。
3.将电感测量仪的测试参数进行设定，如测量频率等。
4.开始测量，记录下测得的电感值。
在进行导线电感测量时，需要注意以下几点：•导线附近的其他电器设备和磁性物体可能会对测量结果产生干扰，因此应将导线远离这些干扰源。
•测量时应保持稳定的电流，以确保测量准确性。
导线电容的测量是导线测量的另一个重要环节。
下面是一种常用的测量步骤：1.将导线两端连接到电容测量仪的测试夹具。
2.打开电容测量仪并进行仪器的归零校准。
3.将电容测量仪的测试参数进行设定，如测量频率等。
4.开始测量，记录下测得的电容值。
在进行导线电容测量时，需要注意以下几点：•导线附近的其他电器设备和电容体可能会对测量结果产生干扰，因此应将导线远离这些干扰源。
•测量时应保持稳定的电压，以确保测量准确性。
导线长度的测量是导线测量的最后一步。
CPII加密测量技术方案09080390(铁一、三院出)
CPIII 平面控制网测量前， 应确保线路两侧 200m 范围内可视的 CPII 控 制点密度达到 400m~800m，否则应同精度加密 CPII 控制点；CPIII 高程控 制网测量前，应确保线路两侧 500m 范围内水准点的密度达到小于 2km 一 个，否则应用同精度水准测量的方法加密水准点。 测量 CPIII 的时候，每隔 400 至 600m 应与 CPI 或 CPII 联测，当 CPI 与 CPII 密度不能满足要求时，应加密 CPII 控制点。 （一）控制网加密点的补设 平面控制网和高程控制网中补设加密点时执行以下技术要求： 1、选点、埋石： CPII 加密点的布设使相邻点可以利用并考虑施工的影响；点位均便于 安置仪器，周围视野开阔，对天通视情况良好，高度角 15°以上无障碍物 阻挡卫星信号；远离高于安置天线高度的树木、建筑物等阻挡卫星信号的 障碍物；为了避免电磁场对 GPS 卫星信号的干扰，点位远离大功率无线电 发射源、高压输电线；在点位附近避免有大面积水域，以避免多路径效应 的影响；点位布设于交通方便，基础稳定，易于保存，有利于导线联测的 地方。 CPⅡ加密点宜选在距线路中线 50～200m 稳固可靠且不易被施工破坏 的范围内，如采用 GPS 进行加密则点间距在 400～600m，如采用全站仪进 行加密则点间距在 200～300m，并保证每一个点至少有一个通视方向。对 于沉降评估合格后的桥梁段（大跨连续梁段除外） ，CPII 点也可以选在桥梁 固定端上部便于安置 GPS 仪器的电缆槽或防桩墙上，钻孔放入带有十字分
（一）工作依据 .................................................................................................................................................... 1
（一）工作依据 .................................................................................................................................................... 1
公路施工测量方案
施工测量方案一、工程概况二、施工控制测量等级本标段首级控制点的等级为三等导线.导线点编号分别为: EA0732、EA0731 、EA073、EA074、EA075、EA076、EA077、EA078、EA078—1、EA087、EA088、EA089、EA090、EA091、EA092，为了便于施工测量控制，我们在各大桥附近加密了3个四等导线点和3个二等水准点。
隧道进出口附近各加密3个四等导线点和1个水准点。
涵洞附近设2个四等导线点和一水准点。
路基方面根据具体情况加密导线点和水准点或采用后方交会法进行三维坐标控制。
施工控制测量等级是在首级控制网下加密的，加密等级精度要求按照图纸及规范要求精密导线点和水准点进行测设。
主要控制点和水准点数据见后附《七分部导线、水准点闭合成果汇总表.三、人员设备配置测量工作不同于一般的其它工作，它要求控制测量及施工放样精度高,整体横向贯通中误差控制在£±25 mm,纵向贯通中误差控制在L/10000，我单位对测量工作非常重视,派遣经验丰富的测量工程师负责测量工作，并配备进口高精度的测量仪器,以满足工程施工测量精度要求.1 、仪器设备如下表设备名称产地及型号数量全站仪2 、人员组织组长：成员：四、精密导线加密点布置方法（一)加密导线点选点时应符合下列要求：1、相邻边长平均不宜超过350 米，个别边长不宜短于100 米，长边与短边距离比控制在 1 : 3 。
2、点位应选在工程施工不易发生沉降变形区域以外的地方。
3、点位应避开工程施工现场4、应充分利用控制的导线点。
5、如导线点位置不明显时，必要时设置指示桩。
五、精密高程加密点布置方法1、高程控制点复测精度评定按照二等水准测量技术规范要求，加密点精度要求及观测方法按照精密水准测量技术规范要求，观测路线按照附合或闭合路线往返观测。
2、精密高程加密点应充分利用施工区域的导线点及水准点，这样便于长期保护和方便使用.4、加密水准点间距平均控制在300m 左右，点位应选在离施工场地变形区域以外稳固的地方,墙上水准点应选在永久性构造物上.5、水准点点位应便于寻找、保存和引测.6、水准点观测应在标石埋设稳定后进行，观测时间可选在上午或下午进行。
控制点加密测量方案.
新建兰新铁路第二双线哈密立交特大桥控制桩加密测量方案（DK1281+196.61～DK1300+494.27）编制：审核：审批：中铁一局兰新铁路第二双线项目部三工区2010年5月15日主要内容一、工程概况二、编制依据三、测量仪器及人员组成1、测量仪器2、人员组成四、加密控制点的布置1、加密控制桩的布置2、加密控制桩的埋设五、加密控制点施测技术要求1、平面控制网测量方法及精度要求2、高程控制网测量方法及精度要求六、记录格式及平差方法1、记录格式2、平差方法七、注意事项八、测量人员上岗证书九、测量仪器检定证书哈密立交特大桥控制桩加密测量方案一、工程概况新建兰新铁路第二双线（红柳河至哈密）工程位于新疆维吾尔自治区哈密地区境内，经甘新省界红柳河，西至新疆维吾尔自治区哈密市。
哈密特大桥位于新疆维吾尔自治区哈密市境内，中心里程为DK1290+838，全桥长19297.66m。
我工区施工管段DK1281+196.61～DK1300+494.27段位于新疆维吾尔自治区哈密市境内，由594个桥梁墩台组成。
设计院交桩平面控制点CPⅠ8个，CPⅡ29个；高程控制点共计27个，深埋水准点BM25、BM26计2个，我工区共埋设加密控制桩50个，标石埋设符合《铁路工程测量规范》对CPⅡ的埋设要求，本段最大冻土深度为1.2m故加密桩均埋设在冻土线以下50CM，保证稳定牢固。
二、编制依据1、《高速铁路工程测量规范》2、《国家一、二等水准测量规范》3、《精密工程控制测量网复测成果书》4、《兰新第二双线工程测量人员培训讲义》三、测量仪器及人员组成1、测量仪器角度及距离测量采用瑞士产徕卡TCR1201+全站仪及配套的脚架、棱镜、对中器等。
仪器一测回方向中误差1〞，测距标称精度2mm+1ppm ，该仪器于2010年05月13日经新疆维吾尔自治区计量测试研究院检定合格，可以用于四等导线测量。
高程测量采用天宝DAN03电子水准仪及配套的铟瓦条码尺，该仪器于2009年10月12日经北京金华大地光电仪器校准中心检定合格，可以用于二等水准测量。
控制点加密测量方案
新建兰新铁路第二双线哈密立交特大桥控制桩加密测量方案（DK1281+～DK1300+）编制：审核：审批：中铁一局兰新铁路第二双线项目部三工区2010年5月15日主要内容一、工程概况二、编制依据三、测量仪器及人员组成1、测量仪器2、人员组成四、加密控制点的布置1、加密控制桩的布置2、加密控制桩的埋设五、加密控制点施测技术要求1、平面控制网测量方法及精度要求2、高程控制网测量方法及精度要求六、记录格式及平差方法1、记录格式2、平差方法七、注意事项八、测量人员上岗证书九、测量仪器检定证书哈密立交特大桥控制桩加密测量方案一、工程概况新建兰新铁路第二双线（红柳河至哈密）工程位于新疆维吾尔自治区哈密地区境内，经甘新省界红柳河，西至新疆维吾尔自治区哈密市。
哈密特大桥位于新疆维吾尔自治区哈密市境内，中心里程为DK1290+838，全桥长19297.66m。
我工区施工管段DK1281+～DK1300+段位于新疆维吾尔自治区哈密市境内，由594个桥梁墩台组成。
设计院交桩平面控制点CPⅠ8个，CP Ⅱ29个；高程控制点共计27个，深埋水准点BM25、BM26计2个，我工区共埋设加密控制桩50个，标石埋设符合《铁路工程测量规范》对CPⅡ的埋设要求，本段最大冻土深度为1.2m故加密桩均埋设在冻土线以下50CM，保证稳定牢固。
二、编制依据1、《高速铁路工程测量规范》2、《国家一、二等水准测量规范》3、《精密工程控制测量网复测成果书》4、《兰新第二双线工程测量人员培训讲义》三、测量仪器及人员组成1、测量仪器角度及距离测量采用瑞士产徕卡TCR1201+全站仪及配套的脚架、棱镜、对中器等。
仪器一测回方向中误差1〞，测距标称精度2mm+1ppm ，该仪器于2010年05月13日经新疆维吾尔自治区计量测试研究院检定合格，可以用于四等导线测量。
高程测量采用天宝DAN03电子水准仪及配套的铟瓦条码尺，该仪器于2009年10月12日经北京金华大地光电仪器校准中心检定合格，可以用于二等水准测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量施工方案编制：审核：审批：安康市汉滨区大竹园镇七堰村滑坡治理项目部2011年8月9日一、工程概况本工程位于汉滨区南部，大竹园镇七堰村，为峡谷冲沟，区内山体高陡险峻，沟谷狭窄。
本工程为石方砌筑工程，在拦砂坝以下布置沿沟两侧布置一条排导槽，长度1400m，净宽度12~15m。
上流沟口处设置两处拦砂坝，四道浆砌石石谷坊，用于消能和停淤，预防主沟在段泥石流。
二、测量依据1、施工测量方案的依据《城市桥梁工程施工与质量验收规范》CJJ2-2008《城市测量规范》CJJ8-99《工程测量规范》GB50026-2007；《公路勘测规范》JTJ061-99；三、测量仪器（1）为了本工程控制测量的精度，项目部投入了先进的测量设备，从仪器和设备配置上保证测量工作的质量。
仪器和设备的配置如下：（2）仪器选择一般测量定位仪器选用经纬仪，穿越大型冲沟陡坡上构筑物定位测量选用全站仪，经纬仪、全站仪须经重新校验合格方可使用，开工前先进行仪器报验，要有校验合格证。
放线时采用全站仪测构筑物各角点的位置，并埋设控制桩作为施工位置依据及以后桩位传递的依据，并现场画出草图以作记录。
根据设计图纸，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。
精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线（3）基坑槽开挖与防护根据构筑物测量定位桩的位置及构筑物尺寸，用白灰放出基坑边线，然后进行基坑开挖。
为避免开挖施工中损坏管线防腐层甚至管体，基坑槽一律采用人工开挖。
本标段水工保护位置部分在石方山区及河谷地带，石方地段基坑槽拓宽、嵌槽开凿采用人工凿岩进行。
（4）基坑降水防护山区地段邻近祁家店水库，部分地段基坑开挖时会有地下水汇集，因此基坑槽开挖时要随时采取降水措施，降水采用潜水泵降基坑内积水抽出排入预先挖好的会水沟，会水沟截面由会水沟排出。
四、平面控制网精度和布点要求4.1现场踏勘携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。
踏勘主要了解以下内容：4.2原有的三角点、导线点、水准点、GPS点的位置，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。
4.3原有地形图是否与现有地物、地貌相一致，着重踏勘增加了哪些建筑物，为控制网图上设计做准备。
4.4调查测区内交通现状，以便确定合理的高程测量方案，测量时选择适当的交通工具。
现场踏勘应作好记录。
4.5根据业主提供的测量基准点，建立施工区域内的高精度导线、高程控制网。
将测量基准点引测到施工区域外受影响因素较小的永久性或非永久性构筑物上，并确保施工区域内通视。
4.6点位按深埋或水准基点的要求埋设，帽头采用钢或不锈钢，中间冲一个小眼，可兼做导线点及水准点。
点位布置在施工区域的边界上且受施工影响较小的地点，必要时可布置在区域外的延长线上且避免落在建筑物上及管线和道路中央。
4.7在施工范围内每间隔100m建立一个导线水准点。
点位建立在距施工作业区域45～55m范围内五技术要求技术要求是根据工程建设项目的规模和测量精度的要求及合同、业主和监理的要求，结合测区自然地理条件的特征，最佳布网方案和观测方案，保证在规定期限内多快好省地完成生产任务。
5.1技术求必须包括下列主要内容：（1）任务概述：工程建设项目的名称、工程规模、来源、用途、测区范围、地理位置、行政隶属、任务的内容和特点、工作量以及采用的技术依据。
（2）测区概况：测区的地理特征、居民地、交通、气候等情况，并划分测区困难类别。
（3）已有资料的分析、评价和利用：已有资料的作业单位、施测年代、采用的技术依据和选用的基准；分析已有资料的质量情况，并作出评价和指出利用的可能性。
（4）平面控制：控制网采用的平面基准、等级划分以及各网点或导线点的点号、位置、图形、点的密度、已知点的利用与联测方案；初步确定的觇标高度与类型、标石的类型与埋设要求；观测方法及使用的仪器。
（5）高程控制：采用的高程基准及高程控制网等级，附合路线长度及其构网图形，高程点或标志的类型与埋设要求；拟定观测与连测方案，观测方法及技术要求等。
5.2控制网图上设计依据工程设计意图及其对控制网的精度要求，拟定合理布网方案，利用测区地形地物特点在图上设计一个图形结构强的网形。
5.3检校仪器按规范要求在控制测量作业前对准备使用的仪器和配套的器具进行检定和校准。
六埋建测量标志6.1选点选点是把图上设计的点位落实到实地，并根据具体情况进行修改。
边角网点选在通视良好、交通方便、地基稳定且能长期保存的地方。
视线要避开障碍物。
对于能够长期保存、离施工区较远的点要考虑到图形结构和便于加密。
直接用于施工放样的控制点要便于放样。
6.2建标埋设地面标石是将灌制好的嵌有金属中心标志的标石浇筑埋设于地面，其过程是：挖基坑，坑底要整平夯实，再填砂石捣固，浇底层混凝土树标石并浇筑混凝土。
6.3基岩层上或坚硬的混凝土路面上，可以直接钻孔，将刻有中心标志的胀锚螺栓打入孔内。
6.4标石埋好后要稳定至少15天才能开始观测。
七全站仪控制测量7.1全站仪控制测量注意事项全站仪用于控制测量，可以将测水平角、竖角、斜距一次进行。
同时还可以测量平距、高差用来检核计算，在已知点上还可以测量各观测点的坐标作为平差中的近似坐标。
全站仪测控制应注意以下几点要求：7.2用于控制测量的全站仪的精度要达到相应等级控制测量的要求。
7.3测量前要对仪器按要求进行检定、校准；出发前要检查仪器电池的电量。
7.4必须使用与仪器配套的反射棱镜测距。
7.5在等级控制测量中，不能使用气象、倾斜、常数的自动改正功能，应把这些功能关闭，而在测量数据中人工逐项改正。
7.6测量前要检查仪器参数和状态设置，如角度、距离、气压、温度的单位，最小显示、测距模式、棱镜常数、水平角和垂直角形式、双轴改正等。
可提前设置好仪器，在测量过程中不再改动。
7.7角度观测应遵守下列规定：观测应在成象清晰、稳定的条件下进行。
晴天的日出、日落和中午前后，如果成象模糊或跳动剧烈，不应进行观测；7.8观测前应凉置仪器30分钟，让仪器温度与外界温度基本一致后才能开始观测。
观测过程中仪器不宜受日光直接照射；7.9仪器照准部旋转时，应平稳匀速；制动螺旋不宜拧得过紧；微动螺旋应尽量使用中间部位。
精确照目标时，微动螺旋最后应为旋进方向。
7.10观测过程中，仪器气泡中心偏离值不得超过一格。
当偏移值接近限值时，应在测回之间重新整置仪器。
7.11观测必须按规范要求进行，观测成果应做到记录真实,字迹工整，注记明确，观测要求及各项限差均应符合规范规定。
观测完后，应立即检查记录，计算各项观测误差是否在限差范围内，确认全部符合规定限差方可离去，以免造成不必要的返工与重测。
7.12内存记录用作数据计算，手工记录以便检核各项限差。
八安置全站仪(1)先将脚架安放在测站上，使脚架顶部大致水平，脚架头中心大致对准测站中心；把仪器固定在脚架上，移动脚架的两个脚，使地面测站标志中心与对中器中心大致重合；(2)通过升降脚架使圆水准气泡居中，松开仪器连接螺丝，移动仪器，使地面测站标志中心与对中器中心精确重合，拧紧连接螺丝。
(3)用仪器脚螺旋精确整平仪器：先将长水准管与两脚螺旋平行，调整这两个脚螺旋使水泡居中；再使长水准管垂直于这两个脚螺旋的连线方向，调整第三脚螺旋，使气泡居中。
以上对中、整平过程可能要反复进行，直到精确对中，且旋转照准部在各个方向上，长水准管气泡居中。
(4)量取仪器高度、觇标高度（注意量取的位置）、温度、气压。
九角度观测角度观测一般采用方向观测法进行，方向观测法一测回的操作步骤如下：(1)将仪器照准零方向，配置好度盘；(2)顺时针方向旋转照准部1～2周后精确照准零方向，读水平角数值；(3)顺时针方向旋转照准部，精确照准1方向，读数。
继续顺时针方向旋转照准部依次观测2、3、4……N方向，最后闭合至零方向。
以上观测为上半测回。
(4)纵转望远镜，逆时针方向旋转照准部1～2周后，精确照准零方向，读数（重合两次、读数两次）。
(5)逆时针方向旋转照准部，按上半测回观测的相反次序N……3、2、1观测至零方向。
以上操作为一测回，当方向数小于四个时，可不闭合至零方向。
十距离观测(1)测线宜高出地面和离开障碍物1.3m以上，以减小折光影响。
(2)测线避免通过发热体（如散热塔、烟窗等）和较宽水面上空。
(3)测站应避开受电、磁场干扰的地方，应离开高压线5m以外。
(4)测距时避免背景部分有反光物体。
(5)在大气稳定和成像清晰的条件下观测，雾、雨、雪天气不宜观测。
(6)避免爆晒、淋湿仪器，严禁照准头对向太阳。
(7)测站、镜站不准离人；手机、对讲机应远离测线使用。
(8)同时测量干湿温度、气压。
(9)仪器高和棱镜高的量取位置一定要正确。
仪器高是标面至测距仪示高点的高度；棱镜高是标面与棱镜中心（镜框上有标志线）的高度，不是测垂直角（或天顶距）照准的觇牌标志线的高度。
十一记录检查如有需要重测（或补测）的，应马上重(补)测，重测注意事项如下：(1)重测一般应在基本测回（即规定的全部测回）完成以后，对全部成果进行综合分析，作出正确的取舍，并尽可能分析出影响质量的原因后再进行。
切忌不加分析，片面地、盲目地追求观测成果的表面上合格，以致最后得不到良好的结果。
(2)因对错度盘、测错方向、读错记错、碰动仪器、气泡偏离过大、上半测回归零差超限以及其它原因未测完的测回，都可以立即重测，并不算重测的测回数。
(3)一测回中2C互差超限或化归同一起始方向后，同一方向值各测回互差超限时，重测超限方向并联测零方向（起始方向的度盘位置与原测回相同）。
因测回互差超限重测时，除明显孤值外，原则上应重测观测结果中2C值最大和最小的测回。
(4)一测回中超限的方向数大于测站方向总数的1/3时，应重测整个测回。
(5)若零方向的2C互差超限或下半测回的归零差超限，则应重测整个测回。
(6)在一个测站上重测的方向测回数超过测站上方向测回总数的1/3时，应重测全部测回。
(7)基本测回成果和重测成果都要汇总于记簿中，每一测回只取一份合格成果。
十二综合导线测量（平面、高程）导线测量的作业包括图上设计、选点、建标、测水平角、测垂直角、测距及检查计算。
使用的是全站仪。
操作具体过程与前面有关测距、测角部分的要求相同。
导线测量注意事项(1)导线的边长、两结点间点的个数都必须满足规范要求。
(2)应在每一个导线点上安置仪器，每一条边都要往返双向观测。
(3)按相应等级水平角测量的测回数和限差要求测量导线点至前、后两点间的水平角，在结点上大于两个方向。
(4)按相应等级垂直角测量的测回数和限差要求测量导线相邻两点间的垂直角。
(5)观测斜距,逐项改正计算平距；直接测量的平距、高差可以用来检核。
