闭合导线测量实施方案经典1. 引言闭合导线测量是电力系统中常用的一种测量方法，用于评估和监测电力系统中存在的潜在故障和问题。
本文将介绍闭合导线测量的实施方案经典，包括测量原理、实施步骤、数据分析和结果解读等内容。
2. 测量原理闭合导线测量是通过在电力系统中创建一个闭合的导线环路，然后通过测量该环路中的电流和电压来评估系统的状态。
在测量过程中，需要注意以下几个原理：•闭合导线测量必须在系统停电的情况下进行，以避免测量结果受到其他电源影响。
•使用适当的测量设备和传感器以获取准确的电流和电压数据。
•分析电流和电压数据，判断电力系统中的故障和问题。
3. 实施步骤闭合导线测量的实施步骤如下：3.1 准备工作1.确定闭合导线测量的范围和目的，制定测量计划。
2.确定测量设备和传感器的需求，并进行准备。
3.将系统进行停电，并确保安全措施得到有效实施。
3.2 创建闭合导线环路1.根据测量计划，在系统中创建闭合导线环路。
2.确保导线连接牢固，避免接触不良等问题。
3.3 测量电流和电压1.使用测量设备和传感器测量闭合导线环路中的电流和电压。
2.确保测量数据的准确性和稳定性。
3.4 数据分析和结果解读1.对测量数据进行分析，包括平均值、标准差等。
2.比较测量结果与标准值或历史数据，评估系统的状态。
3.根据结果解读，确定是否存在潜在故障和问题。
4. 结果解读和应对措施根据闭合导线测量的结果和分析，确定系统中存在的问题，并采取相应的应对措施，以确保电力系统的正常运行。
可能的措施包括：•系统维护和维修•设备更换或升级•系统拓展和改进等5. 结论闭合导线测量是一种常用的电力系统评估和监测方法。
本文介绍了闭合导线测量的实施方案经典，包括测量原理、实施步骤、数据分析和结果解读。
通过准确地测量和分析数据，可以评估系统的状态并采取相应的措施，以确保电力系统的可靠性和稳定性。

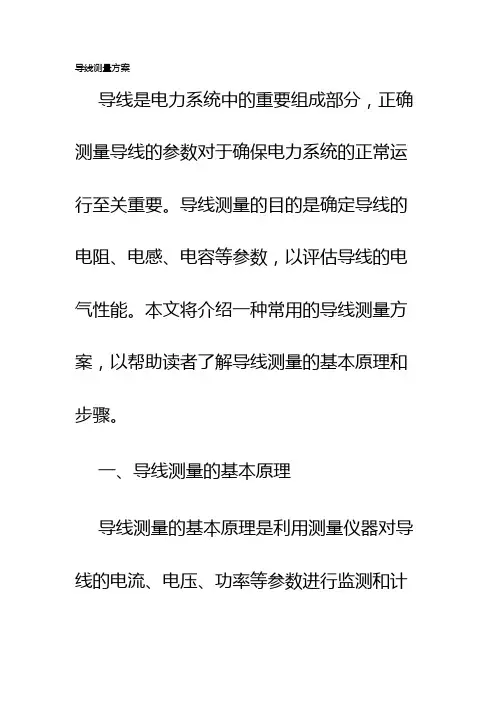

导线测量方案导线是电力系统中的重要组成部分，正确测量导线的参数对于确保电力系统的正常运行至关重要。
导线测量的目的是确定导线的电阻、电感、电容等参数，以评估导线的电气性能。
本文将介绍一种常用的导线测量方案，以帮助读者了解导线测量的基本原理和步骤。
一、导线测量的基本原理导线测量的基本原理是利用测量仪器对导线的电流、电压、功率等参数进行监测和计算，从而确定导线的电气特性。
导线的电阻是导线电流和导线电压之比的绝对值，电感是导线电流变化引起的电压变化之比，电容是导线电压变化引起的电流变化之比。
通过测量这些参数，可以评估导线的电气质量和性能。
二、导线测量的步骤1. 准备测量仪器：在进行导线测量之前，需准备好相应的测量仪器，包括电流表、电压表、功率计等。
确保这些仪器的准确性和稳定性。
2. 接线准备：将测量仪器与导线正确连接。
根据需要测量的参数，将电流表和电压表正确接入电路中。
确保接线的牢固性和正确性。
3. 测量导线电阻：将电流表和电压表分别连接到导线两端，通过计算电流和电压的比值得到导线的电阻值。
建议进行多次测量，取平均值以提高测量结果的准确性。
4. 测量导线电感：将电流表连接到导线一端，将电压表连接到导线另一端，通过改变电流的大小和频率，记录电压变化。
根据电流和电压的变化关系计算导线的电感值。
5. 测量导线电容：将电压表连接到导线一端，将电流表连接到导线另一端，通过改变电压的大小和频率，记录电流变化。
根据电压和电流的变化关系计算导线的电容值。
6. 分析和评估测量结果：将测量所得的参数值与导线设计参数进行比较，评估导线的电气特性。
若出现偏差，需进一步调查原因并采取相应的措施。
三、导线测量的注意事项1. 安全性：在进行导线测量时，确保测量仪器和电路的安全性，避免电击和火灾等事故发生。
切勿触摸裸露导线或测量仪器的电极。
2. 精确性：在进行导线测量时，应注意选择准确度高的测量仪器，并遵循仪器的操作说明。
采取多次测量并取平均值，以提高测量结果的准确性。
闭合导线测量实施方案经典
闭合导线测量实施方案经典一般包含以下步骤：
1. 准备工作：确认测试仪器设备、导线接线端子、测试电源和接地
等准备工作是否就绪，确保测试环境安全可靠。
2. 基本参数设置：根据需求设置测试仪器的基本参数，如测试电压、测试频率、测试电位等。
3. 导线连接：将待测试的闭合导线正确连接到测试仪器的接线端子上，确保连接牢固、接触良好，避免接线松动或接触不良导致测量
误差。
4. 初始化：打开测试仪器电源，进行初始化操作，确保测试仪器处
于正常工作状态。
5. 测试操作：根据测试需求选择合适的测试模式，并按照测试仪器
的操作指南进行测试。
通常情况下，闭合导线测量主要涉及电阻、
电容、电感等参数的测量。
6. 结果分析：根据测试仪器的显示结果，进行数据分析和判断。
如
果测试仪器支持数据记录和导出功能，可以将测试结果保存在计算
机中进行后续处理。
7. 结束工作：完成测试后，关闭测试仪器电源，拆除导线连接，清
理工作现场，并对测试仪器进行保养和维护，确保设备的正常使用
和寿命。
需要注意的是，在闭合导线测量过程中，应遵循相关安全操作规范，确保人员和设备的安全。
如遇特殊情况或有临时要求，可根据具体
情况进行调整和补充实施方案。

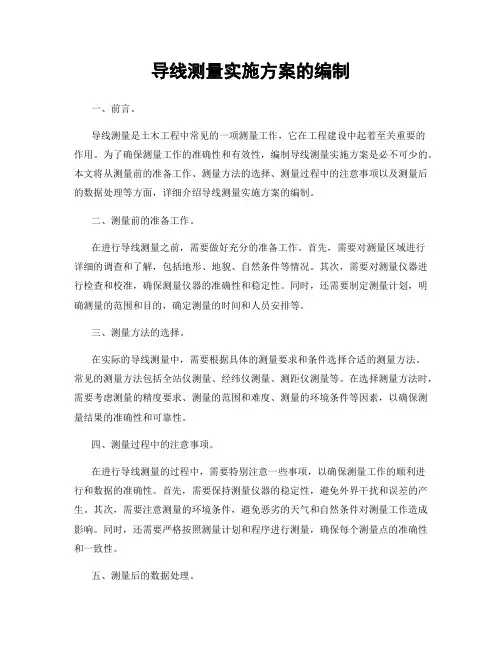

导线测量实施方案的编制一、前言。
导线测量是土木工程中常见的一项测量工作，它在工程建设中起着至关重要的作用。
为了确保测量工作的准确性和有效性，编制导线测量实施方案是必不可少的。
本文将从测量前的准备工作、测量方法的选择、测量过程中的注意事项以及测量后的数据处理等方面，详细介绍导线测量实施方案的编制。
二、测量前的准备工作。
在进行导线测量之前，需要做好充分的准备工作。
首先，需要对测量区域进行详细的调查和了解，包括地形、地貌、自然条件等情况。
其次，需要对测量仪器进行检查和校准，确保测量仪器的准确性和稳定性。
同时，还需要制定测量计划，明确测量的范围和目的，确定测量的时间和人员安排等。
三、测量方法的选择。
在实际的导线测量中，需要根据具体的测量要求和条件选择合适的测量方法。
常见的测量方法包括全站仪测量、经纬仪测量、测距仪测量等。
在选择测量方法时，需要考虑测量的精度要求、测量的范围和难度、测量的环境条件等因素，以确保测量结果的准确性和可靠性。
四、测量过程中的注意事项。
在进行导线测量的过程中，需要特别注意一些事项，以确保测量工作的顺利进行和数据的准确性。
首先，需要保持测量仪器的稳定性，避免外界干扰和误差的产生。
其次，需要注意测量的环境条件，避免恶劣的天气和自然条件对测量工作造成影响。
同时，还需要严格按照测量计划和程序进行测量，确保每个测量点的准确性和一致性。
五、测量后的数据处理。
在完成导线测量之后，需要对测量数据进行处理和分析，得出最终的测量结果。
首先，需要对测量数据进行整理和汇总，排除异常数据和误差数据，保留有效数据。
其次，需要对数据进行计算和分析，得出测量结果并进行误差分析。
最后，需要将测量结果进行报告和归档，以备后续工作和验证。
六、结语。
编制导线测量实施方案是保证测量工作顺利进行和数据准确性的关键步骤。
通过本文的介绍，希望能够对导线测量实施方案的编制有更深入的了解，为实际工程测量工作提供指导和参考。
在实际工作中，需要根据具体情况不断总结经验和改进方法，以提高测量工作的效率和准确性。
导线测量方案导线是电力传输系统中的重要组成部分，它承载着电流的传递任务。
在电力工程中，导线的准确测量是确保电力传输系统稳定运行的关键步骤。
本文将介绍几种常用的导线测量方案，旨在为电力工程技术人员提供一些参考和指导。
一、导线测量的目的和重要性导线测量是指对导线的物理和电气参数进行测量和评估的过程。
测量的目的是确保导线符合设计要求，并对导线系统的运行状态和潜在问题进行评估。
导线测量的重要性体现在以下几个方面:1. 安全性：准确的导线测量可以检测出导线的潜在故障和问题，提前采取措施，避免安全事故的发生。
2. 电阻测量：导线的电阻是评估其导电能力和电能损耗的重要指标。
准确的电阻测量可以帮助我们了解导线的性能，并进行相应的调整和优化。
3. 功率损耗评估：导线的过大功率损耗会导致电力传输系统效率的下降，影响电能的正常传输。
通过导线测量，可以评估功率损耗情况，并针对性地采取措施。
4. 负载能力评估：导线的负载能力直接影响着电力传输系统的稳定运行。
通过测量导线的电流容量和温升情况，可以评估导线的负载能力，并制定相应的扩容计划。
二、导线电阻测量方案导线的电阻是导线测量的重要参数之一。
电阻测量可以通过万用表或专业电阻测量仪器进行。
以下是一种常用的导线电阻测量方案：1. 准备工作：首先，确保待测导线处于断电状态，以免造成安全事故。
其次，清理导线表面，确保无污垢和氧化物，以保证测量的准确性。
2. 测量方法：将电阻测量仪的两个测试头分别与待测导线的两个端点连接，确保良好接触。
根据测试仪器的指示，选择恰当的测量范围，并记录测量结果。
3. 结果评估：将测得的电阻结果与导线设计要求进行对比。
如果差距较大，可能存在导线材质、连接问题或损耗等方面的故障。
根据评估结果，采取相应的维修措施。
三、导线功率损耗测量方案导线的功率损耗是评估导线性能的重要指标之一。
以下是一种常用的导线功率损耗测量方案：1. 测量方法：通过连接电流表和电压表，测量导线上的电流和电压值。
导线测量的实施方案导线测量是工程测量中常见的一种测量方法，它广泛应用于土建工程、道路工程、桥梁工程、管线工程等领域。
正确的实施方案对于保证测量结果的准确性和可靠性至关重要。
本文将介绍导线测量的实施方案，希望能够为相关工程测量人员提供一定的参考。
一、前期准备工作。
在进行导线测量前，需要进行一系列的前期准备工作。
首先，需要对测量现场进行勘测，确定测量范围和测量点的位置。
其次，需要检查测量仪器设备，确保仪器的正常运行。
同时，还需要根据测量任务的要求，准备好相应的测量标志物和测量辅助工具。
二、测量方案设计。
在进行导线测量时，需要根据具体的测量任务设计合理的测量方案。
首先，需要确定测量的起点和终点，并设计好测量的路线。
其次，需要根据测量的精度要求，确定测量的间距和测量点的设置。
同时，还需要考虑到测量的环境因素，如地形、地貌、植被等，设计合理的测量路线和测量点布设方案。
三、测量操作流程。
在实施导线测量时，需要按照一定的操作流程进行。
首先，需要进行基准点的设置和标定，确定测量起点和终点。
其次，进行测量仪器的校准和调试，确保仪器的准确性和稳定性。
然后，进行测量点的设置和布设，根据测量方案进行测量点的测绘和标记。
最后，进行实际的测量操作，记录测量数据并进行数据处理和分析。
四、数据处理和分析。
在完成导线测量后，需要对测量数据进行处理和分析。
首先，需要对测量数据进行校核和比对，确保数据的准确性和一致性。
其次，进行数据的整理和汇总，生成相应的测量报告和图表。
同时，还需要对测量结果进行分析和评估，根据测量精度要求进行误差分析和修正，最终得出准确的测量结果。
五、实施方案的注意事项。
在进行导线测量时，需要注意一些重要的事项。
首先，需要严格按照测量方案和操作流程进行，确保测量的准确性和可靠性。
其次，需要注意测量过程中的环境因素和外界干扰，采取相应的措施进行处理。
同时，还需要及时记录和处理测量中出现的异常情况，确保测量的顺利进行。
导线测量实施方案一、引言。
导线测量是土木工程中常见的一项测量工作，其准确性和规范性对工程的质量和安全性有着重要的影响。
因此，制定一套科学合理的导线测量实施方案对于工程的顺利进行至关重要。
二、前期准备。
1. 确定测量范围，在进行导线测量前，需要明确测量的范围，包括测量的起止点和测量线路的走向。
2. 准备测量工具，根据测量范围的不同，选择合适的测量工具，包括测距仪、经纬仪、水准仪等。
3. 确定测量时间，根据工程的实际情况和天气条件，确定最佳的测量时间，以保证测量的准确性和安全性。
三、测量实施。
1. 设置基准点，在进行导线测量前，首先需要设置基准点，以确保测量的准确性。
基准点的设置应符合工程的要求，并经过严格的测量和标定。
2. 测量线路，根据前期准备中确定的测量范围，沿着预定的线路进行测量。
在测量过程中，需要注意测量工具的使用方法和精度，确保测量结果的准确性。
3. 数据记录与处理，在测量过程中，需要及时记录测量数据，并进行初步的数据处理。
对于复杂的测量数据，可以使用专业的测量软件进行进一步的处理和分析。
四、测量结果的验证与修正。
1. 验证测量结果，在完成测量后，需要对测量结果进行验证，确保测量的准确性和可靠性。
可以采用多次测量和对比的方法，排除测量误差。
2. 修正测量结果，如果发现测量结果存在误差，需要及时进行修正。
根据误差的来源和大小，采取相应的修正措施，以确保测量结果符合工程要求。
五、总结与建议。
通过以上的测量实施方案，可以保证导线测量的准确性和规范性，为工程的顺利进行提供可靠的数据支持。
在实际工程中，需要根据具体的情况和要求，灵活运用以上的方法和步骤，以确保测量工作的顺利进行。
六、结语。
导线测量作为土木工程中的重要环节，其实施方案的科学性和合理性对工程的质量和安全性有着重要的影响。
因此，需要在实际工程中认真贯彻以上的实施方案，并根据实际情况进行合理的调整和完善，以确保测量工作的准确性和可靠性。
导线测量方案策划书3篇篇一导线测量方案策划书一、引言导线测量是工程测量中常用的一种测量方法，它通过测量导线的边长、角度和高差等数据，来确定控制点的平面位置和高程。
本方案旨在为某一具体工程的导线测量提供详细的技术指导和实施计划。
二、测量任务概述1. 测量范围：确定需要进行导线测量的区域范围。
2. 测量精度要求：明确测量结果所需的精度等级，例如精度要求为等。
3. 测量工作量：估计需要布设的导线点数、导线长度等。
三、测量技术方案1. 导线布设确定导线的布设形式，如闭合导线、附和导线或支导线等。
考虑测点的分布合理性，确保覆盖整个测量区域。
2. 测量方法选择合适的测量仪器，如全站仪、水准仪等。
说明具体的测量步骤和操作方法，包括全站仪的角度测量、距离测量、坐标计算等。
3. 数据处理介绍数据处理的软件和方法，确保数据的准确性和可靠性。
说明如何进行数据的检核和误差分析。
四、人员组织与安排1. 人员配备确定参与测量的人员数量和专业技能要求。
包括测量工程师、测量员等。
2. 职责分工明确每个人员的具体职责，如观测、记录、计算等。
强调团队协作和沟通的重要性。
五、测量进度计划1. 制定详细的测量进度表，包括每个阶段的时间安排和完成标志。
2. 考虑天气条件、地形等因素对测量进度的影响，合理安排工作时间。
六、质量控制与保障措施1. 设立质量控制环节，如测量前的仪器校准、测量中的复核等。
2. 制定数据质量评估标准，对测量结果进行严格的检查和审核。
3. 对可能出现的问题进行预测和制定应对措施，确保测量质量。
七、安全注意事项1. 强调测量过程中的安全意识，如佩戴个人防护装备、遵守操作规程等。
2. 对测量区域的安全情况进行评估，采取相应的安全措施。
3. 制定应急预案，以应对突发安全事件。
八、成果提交与验收1. 明确成果提交的内容和形式，如测量数据、成果报告等。
2. 制定验收标准和程序，确保成果符合要求。
九、本导线测量方案策划书详细描述了测量任务的技术要求、实施步骤、人员组织、质量控制和安全保障等方面的内容。

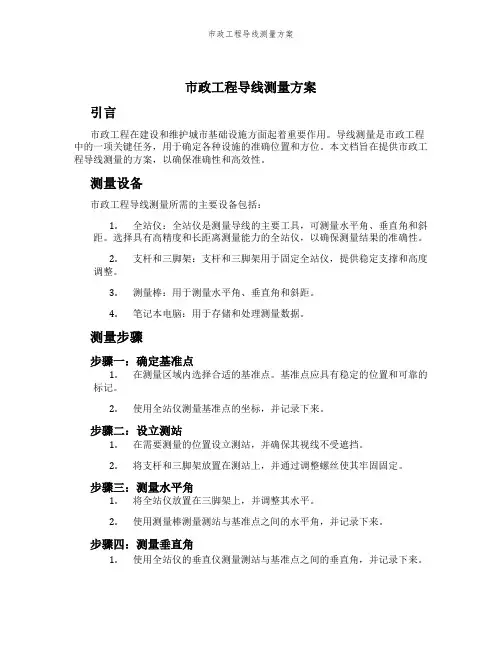

市政工程导线测量方案引言市政工程在建设和维护城市基础设施方面起着重要作用。
导线测量是市政工程中的一项关键任务，用于确定各种设施的准确位置和方位。
本文档旨在提供市政工程导线测量的方案，以确保准确性和高效性。
测量设备市政工程导线测量所需的主要设备包括：1.全站仪：全站仪是测量导线的主要工具，可测量水平角、垂直角和斜距。
选择具有高精度和长距离测量能力的全站仪，以确保测量结果的准确性。
2.支杆和三脚架：支杆和三脚架用于固定全站仪，提供稳定支撑和高度调整。
3.测量棒：用于测量水平角、垂直角和斜距。
4.笔记本电脑：用于存储和处理测量数据。
测量步骤步骤一：确定基准点1.在测量区域内选择合适的基准点。
基准点应具有稳定的位置和可靠的标记。
2.使用全站仪测量基准点的坐标，并记录下来。
步骤二：设立测站1.在需要测量的位置设立测站，并确保其视线不受遮挡。
2.将支杆和三脚架放置在测站上，并通过调整螺丝使其牢固固定。
步骤三：测量水平角1.将全站仪放置在三脚架上，并调整其水平。
2.使用测量棒测量测站与基准点之间的水平角，并记录下来。
步骤四：测量垂直角1.使用全站仪的垂直仪测量测站与基准点之间的垂直角，并记录下来。
步骤五：测量斜距1.通过全站仪测量测站与基准点之间的斜距，并记录下来。
步骤六：计算坐标1.使用测量数据计算测站的坐标。
2.将测站的坐标和其他测量数据记录在笔记本电脑上。
测量精度和误差控制为了确保测量结果的准确性，应进行以下误差控制措施：1.定期校准全站仪，以确保其精度满足测量需求。
2.在测量之前，检查设备是否正常工作，以避免测量误差。
3.避免在风速较高或恶劣天气条件下进行测量，以减少气象因素对测量结果的影响。
4.在测量过程中，保持稳定的操作环境，避免人为干扰。
5.使用重复测量方法来检查和验证测量结果的准确性。
结论市政工程导线测量是确保市政工程建设和维护的关键步骤。
本文档介绍了市政工程导线测量的方案，包括所需的设备和测量步骤。
闭合导线测量实施方案经典1. 简介闭合导线是电力系统中非常重要的一个组成部分，它连接了电源和负载，起到传输电能的作用。
因此，对闭合导线进行准确测量是确保电力系统正常运行的关键步骤。
本文将介绍闭合导线测量的实施方案，并探讨其中的一些经典方法和技术。
2. 测量设备测量闭合导线时所需的设备包括： - 导线长度测量仪 - 电压表 - 电流表 - 电阻计 - 数字多用表 - 温度计 - 吊秤等辅助设备3. 测量步骤以下是闭合导线测量的经典步骤： 1. 准备工作：检查测量设备是否正常工作，确保导线未带电，并且不会对周围环境和人员造成危害。
2. 导线长度测量：使用导线长度测量仪测量闭合导线的长度。
这是测量闭合导线电阻的前提条件。
3. 电阻测量：将电流表和电压表连接到闭合导线两端，施加已知的电压，测量电流和电压值，计算闭合导线的电阻。
4. 温度测量：使用温度计测量闭合导线的温度，以便修正电阻值。
通常使用温度-电阻关系曲线进行修正计算。
5. 计算导线截面积：根据闭合导线的电阻、长度和温度，利用导线电阻公式计算导线截面积。
6. 质量测量：使用吊秤等辅助设备测量闭合导线的质量，以确保符合规范要求。
4. 数据处理和分析测量完成后，需要对得到的数据进行处理和分析。
主要包括以下几个方面： - 电阻校正：根据温度测量结果，校正闭合导线的电阻值，以保证得到准确的结果。
- 导线质量评估：根据闭合导线的质量测量结果，评估闭合导线是否符合规范要求。
- 导线截面积计算：利用闭合导线的电阻、长度和温度，根据导线电阻公式计算出导线的截面积。
5. 实施注意事项在实施闭合导线测量的过程中，需要注意以下几个事项： - 安全：测量前必须确认导线带电状态已经解除，并确保测量过程中没有任何可能危及人员安全的情况发生。
- 设备检查：在测量前应对测量设备进行仔细检查，确保其正常工作和准确性。
- 精度要求：测量过程中应尽量保证测量数据的准确性和精确度，避免测量误差对结果造成影响。
东海大桥Ⅲ标墩身、箱梁安装测量方案前言东海大桥西起上海南汇区的芦潮港镇客运码头往东约4公里南汇咀处，跨越杭州湾北部海域，经小乌龟、大乌龟、颗珠山岛屿，直达浙江省嵊泗县崎岖列岛的小洋山岛，它是上海国际航运中心的集装箱深水港不可少的配套工程，直接为港区大量集装箱陆路集疏运需求和港区供水、供电、通讯等工程服务。
本标段招标范围总长10.99公里，占全桥总长的40%，分为三段：第一段里程为K15+069~K18+219，长3.15KM。
本工程段中心至大桥终端大乌龟岛10.745KM，距沈家湾岛约22KM。
第二段里程为K19+049~K24+579，长5.53KM。
本工程段中心至大桥终端大乌龟岛5.575KM，距沈家湾岛约15KM。
第三段里程为K25+079~K27+389，长2.31KM。
本工程段中心至大桥终端大乌龟岛1.155KM，距沈家湾岛约10KM。
该海区流速大，风大浪急，气象、水文、气候变化复杂，潮差大，海中间又无天然过渡点，能见度又不够，其施工测量的复杂程度可见一斑。
一、Ⅲ标箱梁、墩身安装段控制测量1.平面控制由《东海大桥测量控制交底文件》可知Ⅲ标可以利用的共有19个首级控制点和首级加密控制点，其中0001、0002、0003为首级控制点，位于小洋山上；ly19～ly34共16个点为首级加密点，位于Ⅲ标内的承台顶面和试桩平台上，间隔1KM左右，这些点都是逐步提供给我们的，直接用来作为Ⅲ标大桥施工的首级平面控制。
具体分配如下：在K15+069~K18+219段内，有PM293#、PM307#、PM321#、PM332#、B平台上共5个GPS平高点；在K19+049~K24+579段内，有PM343#、PM357#、PM371#、PM386#、PM400#、PM414#、C平台上共7个GPS平高点；在K25+079~K27+389段内，有PM425#、PM 440#、小乌龟、大乌龟上共4个GPS平高点。
由以上我们Ⅲ标要求承台的施工必须保证这些拟布GPS控制点的承台最先竣工，以便业主布设控制点，进而有利于我标段进行承台轴线的复测以及上部结构的施工需要。
在墩身箱梁以及桥面铺设施工中所需要的控制点，可以利用全站仪通过承台的控制点向上传递，由于各种影响因素造成不能传递的时候我们必须进行GPS静态加密控制点。
2．高程控制由《东海大桥测量控制交底文件》可知Ⅲ标在进行承台以上部分施工时，由于承台部分全部施工完毕，业主委托上海测绘院提供的全桥精密水准网就可以建立了，至于承台以上部分的施工就有了高程的首级控制点。
充分利用全桥精密水准点引测和加密临时水准点供施工需要。
可以依据基准向上传递。
但是，在承台未施工完毕时也就是全桥精密水准未做时，如何进行承台以上部分的高程控制是问题关键之所在。
小洋山和芦潮港两处水准不闭合，因此现在我们的GPS高程不能作为承台以上部分的施工的高程基准，从而出现技术上难题。
据2002.9.30业主主持的测量会议精神，强调我标可以从小洋山0001、0002、0003三点引测高程，近芦潮港段从上海lyj1、lyj2两点引测高程，中间设1KM调整段。
因此我标应该可以从小洋山引测水准至承台，但是远离小洋山又无法进行水准传递时，可以利用承台GPS高程，待承台施工完毕全桥精密水准贯通后再在支座上调整达到设计标高。
3．GPS静态加密控制点方法概述Ⅲ标的施工区域内，可以采用小洋山0001、0002、0003这三个首级控制点作为已知点，可在这三个点的任意两点上各置一台GPS接收机，在待加密点上置一台GPS接收机，构成三角形（GPS接收机台数即图形视具体条件而定）进行观测，观测完毕后，运用GPS平差软件进行约束平差，坐标系的转换，最终得到加密点所在坐标系下的坐标值。
二、沈家湾场地布置1.控制测量部分场地布置平面及高程控制点由业主提供四个平高点（位于沈家湾岛上），其中平面坐标是北京54坐标系坐标，高程系是国家85高程系统。
由GPS施测的这四个平面和高程合一点足以保证整个场地施工放样的控制需要。
首级控制网点如下表1所示：表1：控制成果表2.场地布置放样部分由业主提供6个红线点，场地的布置以红线为限制，进行总体布局。
首先依据控制点进行红线放样，在实地标出红线，这就初步定位了布局的轮廓，然后依据平面布置图进行场地轴线以及碎部放样在实地标定，从而最终将布置图反映到实地位置。
具体测量方法是：在首级控制点上放样或者引出转点都是可以达到的。
业主提供的红线点坐标如下表2：表2：红线点坐标三、出海码头施工测量1.控制测量部分由沈家湾首级GPS控制网进行加密，在栈桥轴线两侧海岸上布设加密点做为栈桥施工的平面控制依据，由首级水准点引测临时水准点，进行高程放样。
2.施工测量部分1)插打斜桩定位：由于栈桥定位桩涉及到斜桩的定位测量，在斜桩的插打时应考虑斜桩的倾斜度及水平扭角两个因素。
斜桩的倾斜度是指倾斜桩在垂直方向的投影与在水平方向线上的投影的比值，一般用n：1来表示；斜桩的平面扭角是指斜桩中心轴线的水平投影与桩排方向间的夹角，常用m来表示。
在充分考虑这两个因素后，再计算出定位点坐标。
斜桩插打难度大，应精心控制。
东海大桥Ⅲ标、Ⅱ标箱梁出海码头位于沈家湾岛，栈桥共164根桩，皆为圆柱桩，最长47M，最短28M，分为1M直径桩和1.2M直径桩。
鉴于现场无法建立侧面基线，现拟采用一台2秒级经纬仪和两台2秒级全站仪共三台仪器进行桩位定位。
为简化计算，现根据业主提供的沈家湾岛上的首级控制点建立栈桥独立坐标系进行桩位交会。
a.仪器设备：蔡司THEO 010BTOPCON GTS-602TOPCON GTS-226b.测站点坐标:A（-11.292，180.406，5.820）B（-3.054， 0.128， 4.225）C（4.690， -51.180， 6.025）D（-26.126，87.995， 5.360）ZD（-5.931，6.938，4.490）c.测设方法:测设过程：打桩船初步定位、打桩船水平扭角确定.计算工作：包括圆管桩桩顶中心在即定高程的坐标及A、B、C三测站相应的观测角及距离,控制标高情况下测站点仪器的角度及距离计算。
d.方案分析：现以2#墩3#桩的测设为例对斜桩插打进行方案分析：如图所示：其中OP延长线为箱梁预制场轴线，P点为箱梁预制场边线BC的中点。
当计算0.9m高程面上视准轴切桩边缘的方位角及竖直角时，首先要计算0.9m高程面上桩中心坐标及其相对测站点的方位角，再进一步计算仪器切桩右（或左）边缘时的方位角。
上图中2号墩3#桩0.9m高程面上桩中心坐标为（x,y），其相对测站点方位角为：α1=arctan[（y-Y仪）/（x-X仪）]视准轴切右边缘时情况如下图所示：其中J=arcsin(R/S 平) 故方位角为α=α1+J从图中可以解出竖直角：β=arctan(（H 仪-H 桩）/S 平’)（其中S 平’=2R -2平S ，H 仪为测站高程与仪器高度之和（下同），H 桩为0.9m(下同)。
）现将视线提升一定高度h 后新的方位角α及竖直角β为 俯打时：()()()()()()22cos 4/sin 4//arcsin cos 4//sin 4/arctan ）（）（（）（仪仪仪仪X m h x Y m h y R X m h x Y m h y -++-++-+-+=α()()()222cos 4/sin 4//arctan R X m h X Y m h Y h H H A A --++-+--=）（）（）（桩桩桩仪β仰打时：()()()()()()22cos 4/sin 4//arcsin cos 4//sin 4/arctan ）（）（（）（仪仪仪仪X m h x Y m h y R X m h x Y m h y -+-+----=--α()()()222cos 4/sin 4//arctan R X m h x Y m h y h H H A --+---=--）（）（）（仪桩仪β 以上计算公式适用于交会桩位时视准轴切钢管桩边缘用，为了控制船的扭角，还要其中一台全站仪随时控制船的扭向。
这部分工作的前序工作是根据甲板高程计算甲板上置镜点的坐标，如下图所示：其中P 点为通常置镜点，下面我们以该点为例对控制打桩船扭向的全站仪的计算工作进行分析：设全站仪测得甲板高程为H 棱，由于船的龙口至桩中心的距离只有两个定值，即船上置镜点P 至桩中心距离只有两个定值（L 仰和L 俯），所以该仪器观测的置镜点坐标为： 俯打时：(m m h x cos 15.19cos 4/+∆+,m m h y sin 15.19sin 4/+∆+) 仰打时：）（m m h y m m h x sin 97.21sin 4/,cos 97.21cos 4/+∆-+∆-上两个公式中Δh为打桩船甲板上置镜点高程相对0.9m高程面的高差，L仰=21.97m，L俯=19.15m。
以上计算中并未考虑到钢管桩倾斜后某一高程面对其所截图形为椭圆而并非圆，椭圆长半轴与短半轴（等于圆管桩半径）之差究竟对观测有多大影响，现作如下分析：因为所有的桩倾斜度皆为4：1，所以桩倾角θ的正切值为4，椭圆长半轴与短半轴关系为：L长=L短/sinθ即Δ=R长-R短=R（1/sinθ-1）=R短（142 /4-1）沈家湾箱梁出海码头钢管桩最大直径为1.2m，故Δmax=0.6×(17/4-1)=1.85cm在插打钢管桩时此差别可以不予考虑，即将椭圆看作圆来进行桩位交会。
由于海水水位变化较大，给测量工作带来很多不可预见的重复计算，故在交会工作中，先用全站仪测量出要交会定位的高程面的高程。
2)桩顶以上部位测放：平面点位运用全站仪进行，测放其十字线以及碎部尺寸。
水平仪引测高程。
钢梁架设按照放好的十字轴线进行放置。
四、墩身施工测量东海大桥Ⅲ标共有156座桥墩，共有312个墩身，分别为低中高三种断面形式的空心墩。
墩身采用陆地预制，海上安装。
墩身施工测量方法如下：1.墩身预制测量1)预制准备由于采用陆地预制，为保证墩身质量，首先必须保证墩身预制质量。
所以首先要做好台座的测量工作。
台座主要要控制好其平面轴线，平面尺寸和平整度。
在墩身预制场地地基强夯处理之后，按照场地布置图的要求布置每只台座。
用经纬仪放出每只台座的十字轴线，根据轴线拼装台座扩大基础模板，用水准仪控制基础顶面和预埋板的标高，并拉尺检查预埋板的位置。
待基础达到强度后，再用经纬仪将十字轴线恢复到基础顶面，做上标记。
钢结构台座到达现场之后，按照轴线就位焊接。
用水准仪控制好台座顶面的标高和平整度，用铅垂线控制各侧面竖直度。
2)墩身模板检查墩身采用新制钢模，除顶节外模外在模板组装场内组拼成整体。
