自动喷水灭火系统及布置

自动喷水灭火系统主要组件及设置要求自动喷水灭火系统是一种通过自动感应和控制设备，利用水或其他灭火介质对火灾进行自动灭火的系统。

它主要由以下几个组件构成：控制系统、水源系统、管道系统、喷头系统以及电气系统。

1. 控制系统：控制系统是自动喷水灭火系统的核心组件，主要由火灾探测器、报警控制器和灭火控制器组成。

火灾探测器：可根据不同的火灾特征（如烟雾、温度、火焰等）进行探测，并将火灾信号传递给报警控制器。

常见的火灾探测器有烟感探测器、温度探测器、光束探测器等。

报警控制器：接收火灾探测器的信号，并判断是否火灾发生，如果确认有火灾，则向灭火控制器发送信号触发灭火动作。

同时，报警控制器还可以向消防监控室、报警装置以及其他相关设备发送火灾报警信息。

灭火控制器：接收报警控制器的信号，根据火灾信号选择合适的灭火方式，并控制喷水系统的启停、喷头系统的控制等。

2. 水源系统：水源系统是自动喷水灭火系统的重要组成部分，其主要功能是提供充足的灭火介质（通常为水）供应。

水源系统通常包括水泵、水箱、水源管道等。

水泵：将水从水源抽取并加压供应给喷头系统。

水泵的选型应根据喷头系统的水压和流量要求进行，并考虑到供水稳定性和设备可靠性。

水箱：用于存储灭火介质，其容量应根据灭火系统的需要进行确定，一般要求能够持续供应一定时间的灭火介质。

水源管道：负责将水从水箱输送到喷头系统的灭火介质输送管道。

水源管道的材质和规格应符合安全要求，并根据火灾区域的大小和灭火距离进行设计。

3. 管道系统：管道系统是将灭火介质从水源输送到喷头系统的通道，其组成包括输水管道、分支管道、支架和支持装置等。

输水管道：用于输送灭火介质，其选择要满足系统设计要求，一般采用耐高压、耐腐蚀的钢管或塑料管道。

分支管道：将输水管道分支到各个喷头进行灭火，分支管道的布局和设计应考虑到建筑结构、火灾区域分布等因素，以确保灭火效果。

支架和支持装置：用于支撑和固定管道系统，以防止管道松动、脱落等情况发生。

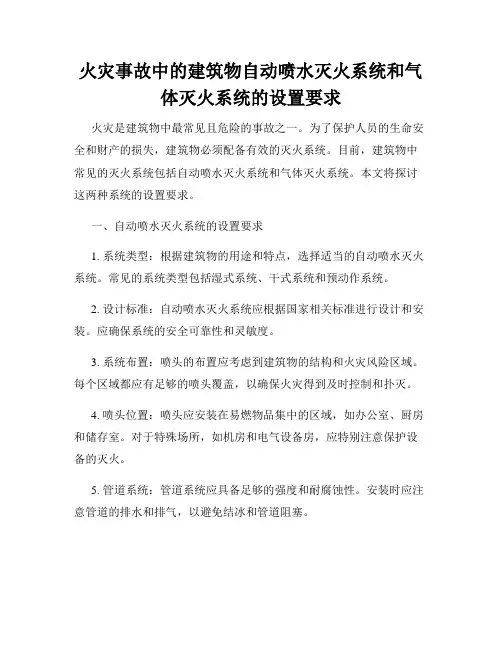

火灾事故中的建筑物自动喷水灭火系统和气体灭火系统的设置要求火灾是建筑物中最常见且危险的事故之一。

为了保护人员的生命安全和财产的损失，建筑物必须配备有效的灭火系统。

目前，建筑物中常见的灭火系统包括自动喷水灭火系统和气体灭火系统。

本文将探讨这两种系统的设置要求。

一、自动喷水灭火系统的设置要求1. 系统类型：根据建筑物的用途和特点，选择适当的自动喷水灭火系统。

常见的系统类型包括湿式系统、干式系统和预动作系统。

2. 设计标准：自动喷水灭火系统应根据国家相关标准进行设计和安装。

应确保系统的安全可靠性和灵敏度。

3. 系统布置：喷头的布置应考虑到建筑物的结构和火灾风险区域。

每个区域都应有足够的喷头覆盖，以确保火灾得到及时控制和扑灭。

4. 喷头位置：喷头应安装在易燃物品集中的区域，如办公室、厨房和储存室。

对于特殊场所，如机房和电气设备房，应特别注意保护设备的灭火。

5. 管道系统：管道系统应具备足够的强度和耐腐蚀性。

安装时应注意管道的排水和排气，以避免结冰和管道阻塞。

6. 供水系统：供水系统应为自动喷水灭火系统提供足够的水压和流量。

同时，系统应配备备用水源，以确保在供水中断的情况下仍能正常工作。

二、气体灭火系统的设置要求1. 气体种类：根据建筑物的用途和火灾风险，选择适当的灭火气体。

常见的气体灭火剂包括二氧化碳、惰性气体和化学气体。

2. 设计依据：气体灭火系统的设计应符合国家相关标准和规范。

系统应能够在火灾发生时迅速喷洒足够的灭火剂，并保持适当的浓度。

3. 喷洒方式：灭火气体的喷洒方式应能够覆盖整个火灾区域，并迅速抑制火势。

对于高层建筑和大空间，可以采用多组喷头进行喷洒。

4. 气体储存和供应：气体灭火系统应具备可靠的气体储存和供应设备。

储存容器应定期检测和维护，以确保其完整性和可靠性。

5. 系统控制：气体灭火系统应配备可靠的控制设备，如火灾探测器、手动启动按钮和报警系统。

控制设备应能够迅速启动系统并发出警报信号。

建筑消火栓给水自动喷水灭火系统水力计算及布置消防给水系统是建筑物的重要组成部分之一，它提供了火灾时的紧急灭火和人员疏散所需的灭火水源。

消火栓给水系统和自动喷水灭火系统是常用的两种方式。

在对消火栓给水及自动喷水灭火系统进行水力计算和布置时，需要注意以下几个方面：1.消火栓给水系统的水力计算：消火栓给水系统是通过消防给水泵将水源输送至消火栓，供消防人员使用消防水枪进行灭火。

水力计算的主要目的是确定泵的容量和增压高度。

消火栓给水系统的最小出口压力应满足消防水枪的需求，并根据建筑物的高度、水源的供水压力、管道的水泵、消防水带的长度和水流速度等参数进行计算。

水力计算的公式如下：p = p0 + ρgh + Δp其中，p为所需出口压力，p0为环境压力，ρ为水的密度，g为重力加速度，h为高度差，Δp为水流阻力造成的压力损失。

2.自动喷水灭火系统的水力计算：自动喷水灭火系统主要是通过水源和喷头进行灭火。

水力计算的目的是确定泵的容量和管道的尺寸。

自动喷水灭火系统的水泵应能提供足够的压力和流量，以确保火灾发生后能够及时提供足够的灭火水量。

水力计算的参数包括建筑物的高度、水源的供水压力、管道的长度和管径、总管的压力损失、水流速度、喷头的数量和喷头间距等。

3.消火栓给水、自动喷水灭火系统的布置：消火栓给水系统的布置应根据建筑物的类型、使用性质、火灾危险程度和建筑结构等因素进行合理的选择和布置。

消火栓应设置在易于人员疏散的位置，水源与泵房的位置应尽可能靠近，且供水管道应有足够的容量和增压能力。

自动喷水灭火系统的布置应根据建筑物的功能区域和火灾危险性进行合理的选择和布置。

关键区域如电气设备间、油库、仓库等应设置自动喷水灭火系统，并且喷头的数量和间距应满足灭火水量的要求。

总之，消火栓给水、自动喷水灭火系统的水力计算和布置需要综合考虑建筑物的特点和需求，以确保系统能够有效地提供灭火水源，保障人员的生命安全和建筑物的财产安全。

灭火自动喷水系统设计规范 GB50084-2023设计规范 GB-2023《灭火自动喷水系统设计规范》为我国规范了灭火自动喷水系统的设计和施工要求。

本文档将对该规范进行简要的介绍。

1. 系统概述灭火自动喷水系统是一种用于火灾扑灭和控制的自动喷水系统。

其主要由供水系统、喷水设备、控制系统和监测系统组成。

系统通过自动感应器或手动操作，及时发现火灾，并进行自动喷水以控制和灭火。

2. 设计要求设计灭火自动喷水系统需要符合以下要求：- 系统设计应按照国家建筑设计规范和有关规范进行，并经过专业设计单位的设计和评审。

- 系统应满足不同类型建筑物的灭火需求，包括建筑物的结构、用途、火灾风险等因素。

- 系统设计应考虑火灾扑灭的速度和效果，确保系统能够迅速灭火并控制火势扩散。

- 喷水设备的布置和数量应满足建筑物内部的灭火需求，喷头的设置应根据火灾风险进行合理选择。

- 控制系统应能够实现自动控制和手动操作，并能够与火灾报警系统和建筑物管理系统联动。

- 监测系统应能够实时监测建筑物内部的温度和烟雾等参数，并及时反馈给控制系统。

3. 施工要求在施工灭火自动喷水系统时需要注意以下要求：- 施工单位应具备相应的资质，并按照国家有关规范进行施工。

- 喷水设备和管道应符合相关标准，材料应具有良好的耐火性能和抗腐蚀性能。

- 系统的安装应符合设计要求，并按照相关构件的安装说明进行。

- 系统的电路连接应牢固可靠，并按照相关电气安全规范进行施工。

- 系统验收应由专业单位进行，并对系统的性能进行测试和监测。

4. 使用与维护灭火自动喷水系统的使用和维护需要注意以下事项：- 系统的日常使用和维护应按照相关操作规程进行，并定期进行检查和测试。

- 系统故障或异常应及时修复，并记录系统的维护和维修情况。

- 系统的设备和管道应定期清洗和检修，以确保其正常工作。

- 系统的供水应保持充足，供水设备应经常检查和维护。

- 系统的控制和监测设备应保持正常工作状态，及时更换损坏或老化的设备。

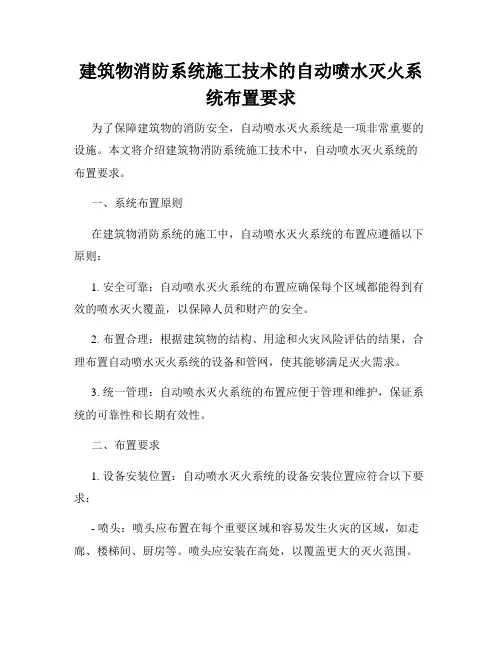

建筑物消防系统施工技术的自动喷水灭火系统布置要求为了保障建筑物的消防安全，自动喷水灭火系统是一项非常重要的设施。

本文将介绍建筑物消防系统施工技术中，自动喷水灭火系统的布置要求。

一、系统布置原则在建筑物消防系统的施工中，自动喷水灭火系统的布置应遵循以下原则：1. 安全可靠：自动喷水灭火系统的布置应确保每个区域都能得到有效的喷水灭火覆盖，以保障人员和财产的安全。

2. 布置合理：根据建筑物的结构、用途和火灾风险评估的结果，合理布置自动喷水灭火系统的设备和管网，使其能够满足灭火需求。

3. 统一管理：自动喷水灭火系统的布置应便于管理和维护，保证系统的可靠性和长期有效性。

二、布置要求1. 设备安装位置：自动喷水灭火系统的设备安装位置应符合以下要求：- 喷头：喷头应布置在每个重要区域和容易发生火灾的区域，如走廊、楼梯间、厨房等。

喷头应安装在高处，以覆盖更大的灭火范围。

- 阀门：阀门应安装在自动喷水灭火系统的供水管网上，以便于控制系统的开启和关闭。

- 水泵：水泵应安装在建筑物的消防泵房内，并符合相关的安装要求。

2. 管网布置：自动喷水灭火系统的管网布置应符合以下要求：- 主干管道：主干管道应穿越建筑物的各个楼层，并沿着走廊或楼梯间布置。

主干管道的直径和材质应符合设计要求。

- 支管管道：支管管道应连接到主干管道，并布置在各个房间或区域内。

支管管道的数量和直径应根据火灾风险评估结果确定。

- 喷头连接管道：喷头连接管道应与支管管道相连，并根据需要延伸到每个喷头位置。

连接管道的长度和直径应符合设计要求。

3. 控制与监测装置：自动喷水灭火系统的控制与监测装置应合理布置，以确保系统的正常运行和及时响应火灾事件。

- 控制器：控制器应安装在易于操作和监控的位置，如消防控制室或管理人员办公室。

- 火灾探测器：火灾探测器应根据建筑物的结构和用途，合理布置在各个区域和房间内，以便及时发现火灾。

- 报警器：报警器应布置在易于听到或看到的位置，以便及时警示人员并采取适当的应对措施。

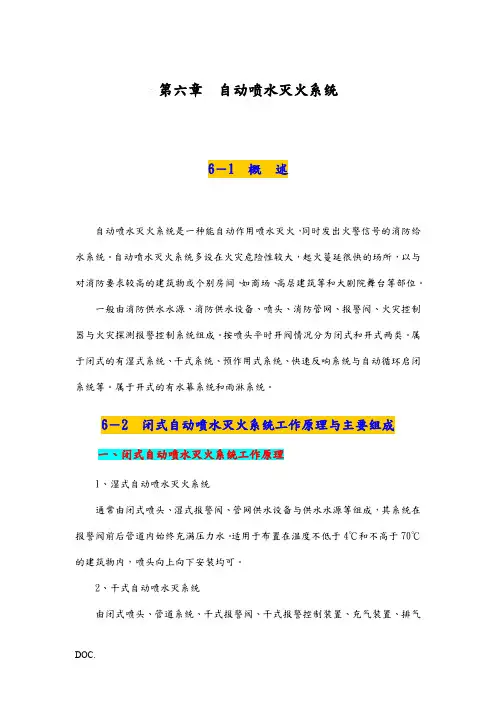

第六章自动喷水灭火系统6－1 概述自动喷水灭火系统是一种能自动作用喷水灭火，同时发出火警信号的消防给水系统。

自动喷水灭火系统多设在火灾危险性较大，起火蔓延很快的场所，以与对消防要求较高的建筑物或个别房间，如商场、高层建筑等和大剧院舞台等部位。

一般由消防供水水源、消防供水设备、喷头、消防管网、报警阀、火灾控制器与火灾探测报警控制系统组成。

按喷头平时开阀情况分为闭式和开式两类。

属于闭式的有湿式系统、干式系统、预作用式系统、快速反响系统与自动循环启闭系统等。

属于开式的有水幕系统和雨淋系统。

6－2 闭式自动喷水灭火系统工作原理与主要组成一、闭式自动喷水灭火系统工作原理1、湿式自动喷水灭火系统通常由闭式喷头、湿式报警阀、管网供水设备与供水水源等组成，其系统在报警阀前后管道内始终充满压力水。

适用于布置在温度不低于4℃和不高于70℃的建筑物内，喷头向上向下安装均可。

2、干式自动喷水灭系统由闭式喷头、管道系统、干式报警阀、干式报警控制装置、充气装置、排气设备与供水设施等组成。

适用于布置在环境温度低于低于4℃和高于70℃的建筑物、构筑物内。

喷头宜向上设置。

如果在干式报警阀处的降压过程，使之快速启动，缩短排气时间。

干式自动喷水灭火系统为喷头常闭的灭火系统。

管网中平时不充水，充满有空气或氮气。

当建筑物发生火灾点火温度到达开启闭式喷头时，喷头开启，排气、充水、灭火。

该系统灭火时，需先排气故喷头出水灭火不如湿式系统与时。

但管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于采暖期长而建筑内无采暖的场所。

3、预作用自动喷水灭火系统由闭式喷头、预作用阀门、管网、报警装置、供水设施、火灾控制器与控制系统组成。

该系统中，干式报警阀之后的管道平时充满压缩气体〔即平时为干式〕，当发生火灾时，与喷头安装在一起的火灾控制器，首先探出火灾并发出声响报警信号，控制器再将报警信号作声光显示的同时，开启报警阀，使消防水进入管网，并在不大于3min的时间内完成管网充水过程〔即变为湿式〕，同时进展火灾初期报警。

大空间智能型主动喷水灭火系统设计规范简介：大空间智能型主动喷水灭火系统是一种应用于大型建筑物或场所的灭火设备。

它具备智能化、主动化等特点，能够在火灾发生时迅速响应并实施灭火。

本文将介绍大空间智能型主动喷水灭火系统的设计规范。

一、设计目标与要求1. 系统整体设计目标：- 快速侦测火灾，实现迅速灭火；- 减少灭火延迟时间，防止火势蔓延；- 降低灭火对环境的损害；- 提供全面有效的灭火保护。

2. 系统性能要求：- 火灾侦测时间不得超过30秒；- 灭火水源应充足，能够在系统有效工作时间内持续供水；- 系统反应速度快，喷水时间应在10秒以内；- 系统应具备自动检测、报警、监控、操作等功能。

二、系统组成部分及功能1. 火灾侦测子系统- 利用烟雾探测器、温度探测器等设备实时监测火灾情况； - 实现对火源的快速、准确侦测。

2. 灭火子系统- 由水泵、管道系统、喷头等组成；- 在火灾发生时启动，向火源喷水灭火。

3. 控制子系统- 实现火灾侦测、喷水灭火的自动控制；- 可由消防人员手动干预、监控和操作。

4. 电源子系统- 系统的供电来源，需确保稳定可靠；- 故障时应有备用电源保证系统正常运行。

三、设计与布局要点1. 布置原则：- 系统组件应覆盖所有可能发生火灾的区域；- 每个区域应有独立的控制子系统。

2. 灭火器件选型：- 喷头应具备较高的灭火效果和覆盖范围；- 管道要求耐高温、耐压、不易老化。

3. 可靠性设计：- 系统应具备自动检测和故障诊断功能；- 故障自动报警、备份水源。

4. 操作与监控：- 设计人员应为系统配置操作与监控界面；- 实现对系统状态的实时监测和操作。

四、系统维护与管理1. 定期检验与维护：- 对系统进行定期维护，确保设备可靠运行；- 定期进行系统测试，确保系统功能完善。

2. 储备水源：- 确保系统内的储水容量满足灭火持续时间的要求； - 定期检查水源质量，保证水源清洁。

3. 人员培训和演练：- 消防人员需接受相应培训，了解系统操作方法；- 定期组织演练，提高应对火灾的能力。

自动喷水灭火系统施工方案1.引言自动喷水灭火系统是一种常见的消防设备，用于保护建筑物和人员免受火灾的伤害。

本文将提供一个详细的自动喷水灭火系统施工方案，旨在确保系统的有效性和可靠性。

2.背景介绍自动喷水灭火系统是一种基于水压和火灾探测技术的消防系统。

其主要由水源、水泵、喷头、管道和控制设备等组成。

在火灾发生时，系统会自动探测火灾信号，并立即启动喷水装置以灭火。

3.施工准备在开始自动喷水灭火系统的施工前，需要进行以下准备工作：3.1 施工图纸设计：根据建筑物的特点和需求，设计合适的喷头布置和管道走向。

3.2 设备选型：根据灭火需求和预算限制，选择合适的水源、水泵和控制设备。

3.3 施工材料准备：采购喷头、管道、接头、阀门等施工所需的材料。

4.施工步骤4.1 安装水源：根据实际情况选择自来水源、水箱或水井作为系统的供水来源。

将水源与系统的进水口连接。

4.2 安装水泵：根据设计要求，选取适当的水泵，并将其安装在合适的位置。

连接水泵和水源之间的管道。

4.3 安装喷头：根据设计图纸，确定喷头的位置和数量。

使用适当的工具将喷头安装在建筑物内部和外部的关键区域。

4.4 安装管道：按照设计要求，将管道沿着建筑物的结构和走廊布置好。

注意管道的固定和连接，以确保系统的稳定性和密封性。

4.5 连接控制设备：将控制设备与水泵、喷头和火灾探测器连接。

进行必要的电气布线和接地工作。

4.6 测试和调试：完成施工后，对自动喷水灭火系统进行全面的测试和调试。

确保各个部件和设备正常工作，并且能够准确灭火。

5.安全考虑在自动喷水灭火系统施工过程中，需要始终注意以下安全事项：5.1 使用符合相关标准的施工材料和设备。

5.2 遵守消防安全规范，确保施工现场的安全。

5.3 防止施工过程中的漏水和管道堵塞问题。

5.4 对系统进行适当的防雷和接地处理。

5.5 安装明确的标志和指示牌，以便在紧急情况下警示人员。

6.维护与检修自动喷水灭火系统的维护和检修工作非常重要，以确保其长期可靠和高效的工作。

自动喷水灭火系统组件及设置要求一、报警阀组自动喷水灭火系统根据不同的系统选用不同的报警阀组。

（一)报警阀组的分类及组成报警阀组分为湿式报警阀组、干式报警阀组、雨淋报警阀组和预作用报警装置1.湿式报警阀组(1)湿式报警阀组的组成。

湿式报警阀是湿式系统的专用阀门，是只允许水流入系统，并在规定压力、流量下驱动配套部件报警的一种单向阀。

湿式报警阀组的主要元件为止回阀，其开启条件与入口压力及出口流量有关，它与延迟器、水力警铃、压力开关、控制阀等组成报警阀组。

(2)湿式报警阀的工作原理。

湿式报警阀组中报警阀的结构有两种，即隔板座圈型和导阀型。

隔板座圈型湿式报警阀上设有进水口、报警口、测试口、检修口和出水口，阀内部设有阀瓣、阀座等组件，是控制水流方向的主要可动密封件。

在准工作状态时，阀瓣上、下充满水，水的压强近似相等。

由于阀瓣上面与水接触的面积大于下面与水接触的面积，因此阀瓣受到的水压合力向下。

在水压力及自重的作用下，阀瓣坐落在阀座上，处于关闭状态。

当水源压力出现波动或冲击时，通过补偿器(或补水单向阀)使上、下腔压力保持一致，水力警铃不发出警报，压力开关不接通阀瓣仍处于准工作状态。

补偿器具有防止误报或误动作功能。

闭式喷头喷水灭火时，补偿器来不及补水，阀瓣上面的水压下降，当其下降到使下腔的水压足以开启阀瓣时，下腔内的水便向洒水管网及动作喷头供水，同时水沿着报警阀的环形槽进入报警口，流向延迟器、水力警铃，警铃发出声响警报，压力开关开启，发出电接点信号并启动自动喷水灭火系统的供水泵。

(3)延迟器的工作原理。

延迟器是一个罐式容器，其入与报警阀的报警水流通道连接，出口与压力开关和水力警铃连接，延迟器入口前安装有过滤器。

在准工作状态下，可防止因压力波动而产生误报警。

当配水管道发生渗漏时，有可能引起湿式报警阀阀瓣的微小开启，使水进入延迟器。

但是，由于水的流量小，进入延迟器的水会从延迟器底部的节流孔排出，使延迟器无法充满水，更不能从出口流向压力开关和水力警铃。
