自动喷水灭火系统设计规范code of design for sprinkler systemsgb 50084—2001主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 1 年 7 月 1 日1 总则1.0.1 为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制订本规范。
1.0.2 本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计。
本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。
1.0.3 自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。
1.0.4 设计采用的系统组件，必须符合国家现行的相关标准，并经国家固定灭火系统质量监督检验测试中心检测合格。
1.0.5 当设置自动喷水灭火系统的建筑变更用途时，应校核原有系统的适用性。
当不适应时，应按本规范重新设计。
1.0.6 自动喷水灭火系统的设计，除执行本规范外，尚应符合国家现行的相关强制性标准。
2 术语和符号2.1 术语2.1.1 自动喷水灭火系统sprinkler systems由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
2.1.2 闭式系统 close-type sprinkler system采用闭式洒水喷头的自动喷水灭火系统。
1 湿式系统 wet pipe system准工作状态时管道内充满用于启动系统的有压水的闭式系统。
2 干式系统准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。
3 预作用系统 preaction system准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式系统。
4 重复启闭预作用系统 recycling preaction system能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。
中华人民共和国国家标中华人民共和国国家标准自动喷水灭火系统设计规范ＧＢＪ８４－８５中华人民共和国国家标准自动喷水灭火系统设计规范ＧＢＪ８４—８５主编部门：中华人民共和国公安部批准部门：中华人民共和国国家计划委员会施行日期：１９８６年７月１日关于发布《自动喷水灭火系统设计规范》的通知计标〔１９８５〕２０３３号根据国家计委计标发〔１９８４〕１０号文的通知要求，由公安部负责主编的《自动喷水灭火系统设计规范》，已经有关部门会审。
现批准《自动喷水灭火系统设计规范》ＧＢＪ８４—８５为国家标准，自一九八六年七月一日起施行。
本规范由公安部管理，其具体解释等工作由公安部四川消防科学研究所负责。
国家计划委员会一九八五年十二月六日编制说明本规范是根据国家计委计标发〔１９８４〕１０号文的通知，由四川省公安厅会同北京市建筑设计院、城乡建设环境保护部建筑设计院、中国建筑西南设计院、四川省建筑勘测设计院以及公安部四川、天津消防科研所等七个单位派员组成的编制组共同编制的。
本规范共分七章和三个附录，其内容包括总则，建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定，消防给水，喷头布置，系统组件，系统类型和水力计算等。
在编制过程中，我们遵照国家基本建设的有关方针、政策和“预防为主，防消结合”的消防工作方针，进行了调查研究，总结了自动喷水灭火系统设计的实践经验，吸取了有关科研成果，参考了英、美、日、联邦德国、苏联等国家的自动喷水灭火系统设计、安装标准和资料，并征求了有关省、自治区、直辖市和一些部、委所属设计、科研、高等院校以及公安消防等单位的意见，反复讨论修改，最后会同有关部门审查定稿。
各单位在施行过程中，请结合工程实践，注意总结经验，积累资料，如发现需要修改和补充之处，请将有关资料和意见寄公安部四川消防科学研究所（四川省灌县），以便今后进一步修订。
公安部一九八五年十一月目录第一章总则第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第三章消防给水第一节一般规定第二节消防水池和消防水箱第四章喷头布置第一节一般规定第二节仓库的喷头布置第三节舞台、闷顶等部位的喷头布置第四节边墙型喷头布置第五章系统组件第二节阀门与检验、报警装置第三节监测装置第四节管道第六章系统类型第一节湿式喷水灭火系统第二节干式喷水灭火系统第三节预作用喷水灭火系统第四节雨淋喷水灭火系统第五节水幕系统第七章水力计算第一节设计流量和管道水力计算第二节减压孔板和节流管附录一名词解释附录二建筑物、构筑物危险等级举例附录三本规范用词说明第一章总则第１．０．１条为了保卫社会主义建设和公民生命财产的安全，贯彻“预防为主，防消结合”的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。

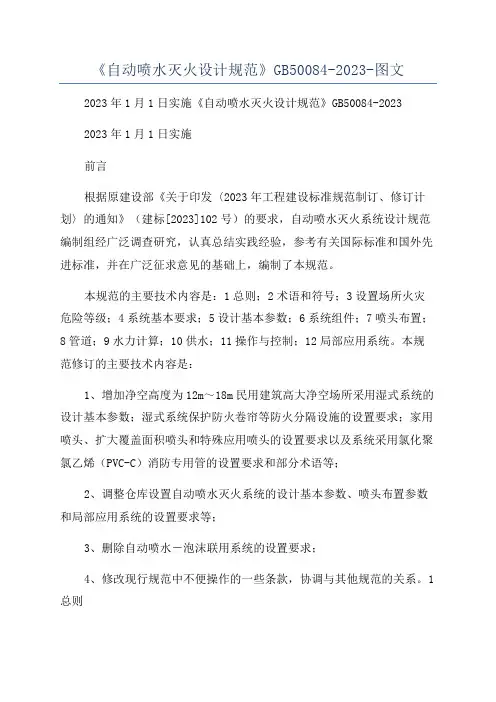

《自动喷水灭火设计规范》GB50084-2023-图文2023年1月1日实施《自动喷水灭火设计规范》GB50084-20232023年1月1日实施前言根据原建设部《关于印发〈2023年工程建设标准规范制订、修订计划〉的通知》（建标[2023]102号）的要求，自动喷水灭火系统设计规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。
本规范的主要技术内容是：1总则；2术语和符号；3设置场所火灾危险等级；4系统基本要求；5设计基本参数；6系统组件；7喷头布置；8管道；9水力计算；10供水；11操作与控制；12局部应用系统。
本规范修订的主要技术内容是：1、增加净空高度为12m～18m民用建筑高大净空场所采用湿式系统的设计基本参数；湿式系统保护防火卷帘等防火分隔设施的设置要求；家用喷头、扩大覆盖面积喷头和特殊应用喷头的设置要求以及系统采用氯化聚氯乙烯（PVC-C）消防专用管的设置要求和部分术语等；2、调整仓库设置自动喷水灭火系统的设计基本参数、喷头布置参数和局部应用系统的设置要求等；3、删除自动喷水－泡沫联用系统的设置要求；4、修改现行规范中不便操作的一些条款，协调与其他规范的关系。
1总则1.0.1为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制定本规范。
1.0.2本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计。
本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。
1.0.3自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。
1.0.4设计采用的系统组件，必须符合国家现行的相关标准，并应符合消防产品市场准入制度的要求。
1.0.5当设置自动喷水灭火系统的建筑变更用途和使用功能时，应校核原有系统的适用性。
自动喷水灭火系统设计规范GB50084－2001（局部修订条文）4.2.6 符合本规范5.0.6 规定条件的仓库，当设置自动喷水灭火系统时，宜采用早期抑制快速响应喷头，并宜采用湿式系统。
5.0.1 民用建筑和工业厂房的系统设计参数不应低于表 5.0.1 的规定。
表 5.0.1 民用建筑和工业厂房的系统设计参数5. 0.1A 非仓库类高大净空场所设置自动喷水灭火系统时，湿式系统的设计基本参数不应低于表 5.0.1A 的规定。
表 5. 0.1A 非仓库类高大净空场所的系统设计基本参数5.0.5 设置自动喷水灭火系统的仓库，系统设计基本参数应符合下列规定：堆垛储物仓库不应低于表 5.0.5 、表5. 0.5A 的规定；货架储物仓库不应低于表 5.0.5 B 、表5. 0.5C 、表5.0.5D 的规定；当Ⅰ级、Ⅱ级仓库中混杂储存Ⅲ级仓库的货品时不应低于表 5.0.5 E 的规定。
货架储物仓库应采用钢制货架，并应采用通透层板，层板中通透部分的面积不应小于层板总面积的50 ％。
采用木制货架及采用封闭层板货架的仓库，应按堆垛储物仓库设计。
表 5.0.5 堆垛储物仓库的系统设计基本参数5. 0.5A 分类堆垛储物的Ⅲ级仓库的系统设计基本参数表 5.0.5 B 单、双排货架储物仓库的系统设计基本参数表 5.0.5 C 多排货架储物仓库的系统设计基本参数表 5.0.5 D 货架储物Ⅲ级仓库的系统设计基本参数表 5.0.5 E 混杂储物仓库的系统设计基本参数5.0.6 仓库采用早期抑制快速响应喷头的系统设计基本参数不应低于表5.0.6 的规定。
表 5.0.6 仓库采用早期抑制快速响应喷头的系统设计基本参数5.0.7 货架储物仓库的最大净空高度或最大储物高度超过本规范 5.0.5 、5.0.6 的规定时，应设货架内置喷头。
宜在自地面起每4m 高度处设置一层货架内置喷头，当喷头流量系数K=80 时，工作压力不小于0.20MPa, 当k=115 时，工作压力不小于0.10MPa ，喷头间距不应大于3m ，也不宜小于2m 。
自动喷水灭火系统设计规范1 总则1.1为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制定本规范。
1.2本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计。
本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。
1.3自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。
1.4设计采用的系统组件，必须符合国家现行的相关标准，并应符合消防产品市场准入制度的要求。
1.5当设置自动喷水灭火系统的建筑或建筑内场所变更用途时，应校核原有系统的适用性。
当不适用时，应按本规范重新设计。
1.6自动喷水灭火系统的设计，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1自动喷水灭火系统sprinkler systems由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施等组成，能在发生火灾时喷水的自动灭火系统。
2.1.2 闭式系统close-type sprinkler system采用闭式洒水喷头的自动喷水灭火系统。
2.1.3 开式系统open-type sprinkler system采用开式洒水喷头的自动喷水灭火系统。
2.1.4湿式系统wet pipe sprinkler system准工作状态时配水管道内充满用于启动系统的有压水的闭式系统。
2.1.5 干式系统dry pipe sprinkler system准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。
2.1.6预作用系统preaction sprinkler system准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。
2.1.7重复启闭预作用系统recycling preaction sprinkler system能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。
自动喷水灭火系统设计规范第一章总则第 1.0.1 条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。
第 1.0.2 条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。
第 1.0.3 条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。
本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。
第 1.0.4 条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。
第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第 2.0.1 条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程序等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。
危险等级举例见附录二。
第 2.0.2 条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下规定：湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表2.0.2 的规定。
三种自动喷水灭火系统设计的基本数据表 03.2.0.2第2.0.3 条水幕系统的用水量，宜符合下列要求：一、当水幕作为保护作用或配合防火幕和防火卷帘进行防火隔断时，其用水量不应小于0.5 升/秒。
二、舞台口、面积超过 3 平方米的洞口以及防火水幕用水量不宜小于2 升/秒。
自动喷水灭火系统设计规范第一章总则第条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。
第条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。
第条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。
本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。
第条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。
第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程序等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。
危险等级举例见附录二。
第条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下规定：湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表的规定。
三种自动喷水灭火系统设计的基本数据表?第条水幕系统的用水量，宜符合下列要求：一、当水幕作为保护作用或配合防火幕和防火卷帘进行防火隔断时，其用水量不应小于升/秒。
二、舞台口、面积超过 3 平方米的洞口以及防火水幕用水量不宜小于2 升/秒。
第三章消防给水第一节一般规定第条自动喷水灭火系统的用水，可由室外给水管网、消防水池或天然水源供给。
当利用天然水源时，应确保枯水期最低水位的消防用水量。
自动喷水灭火系统设计规范第一章总则第1.0.1条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。
第1.0.2条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。
第1.0.3条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。
本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。
第1.0.4条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。
第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第2.0.1条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程序等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。
危险等级举例见附录二。
第2.0.2条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下规定：湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表2.0.2的规定。
三种自动喷水灭火系统设计的基本数据表03.2.0.2项目建、构筑物的危险等级设计喷水强度(升/分*平方米)作用面积(平方米)喷头工作压力(帕斯卡)严重危险级生产建筑物10.0 300 9.8×10000严重危险级储存建筑物15.0 3009.8×10000中危险级 6.0 200 9.8×10000轻危险级 3.0 1809.8×10000 注：最不利点处喷头最低工作压力均不应小于4.9×104帕斯卡(0.5公斤/厘米2)。
《自动喷水灭火系统设计规范》GB50084-2001局部修订条文现批准《自动喷火灭火系统设计规范》GB50084-2001局部修订的条文，自2005年10月1日起实施。
其中，第、、、、、、、、、、、、条为强制性条文，必须严格执行。
经此次修改的原条文同时废止。
局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。
中华人民共和国建设部2005年7月15日中华人民共和国国家标准《自动喷水灭火系统设计规范》GB50084-2001局部修订条文3．0．1 设置场所火灾危险等级的划分，应符合下列规定：1 轻危险级2 中危险级Ⅰ级Ⅱ级3 严重危险级Ⅰ级Ⅱ级4 仓库危险级Ⅰ级Ⅱ级Ⅲ级3．0．2 设置场所的火灾危险等级，应根据其用途、容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。
举例见本规范附录A。
4．1．2 自动喷水灭火系统不适用于存在较多下列物品的场所：1 遇水发生爆炸或加速燃烧的物品；2 遇水发生剧烈化学反应或产生有毒有害物质的物品；3 洒水将导至喷溅或沸溢的液体。
4．2．1 环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。
4．2．2 环境温度低于4℃，或高于70℃的场所应采用干式系统。
4．2．5 具有下列条件之一的场所，应采用雨淋系统：1 火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域；2 室内净空高度超过本规范条的规定，且必须迅速扑救初期火灾；3 严重危险级Ⅱ级。
4．2．6 符合本规范规定条件的仓库，当设置自动喷水灭火系统时，宜采用早期抑制快速响应喷头，并宜采用湿式系统。
4．2．9 自动喷水灭火系统应有下列组件、配件和设施：1 应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置，以及管道、供水设施；3 应设有泄水阀（或泄水口）、排气阀（或排气口）和排污口；4 干式系统和预作用系统的配水管道应设快速排气阀，有压充气管道的快速排气阀入口前应设电动阀。
2018年1月1日实施《自动喷水灭火设计规范》GB50084-20172018年1月1日实施《自动喷水灭火设计规范》GB50084-2017前言根据原建设部《关于印发〈2008年工程建设标准规范制订、修订计划〉の通知》（建标[2008]102号）の要求，自动喷水灭火系统设计规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见の基础上，编制了本规范。
本规范の主要技术内容是：1总则；2术语和符号；3 设置场所火灾危险等级；4 系统基本要求；5 设计基本参数；6 系统组件；7 喷头布置；8 管道；9 水力计算；10 供水；11 操作与控制；12 局部应用系统。
本规范修订の主要技术内容是：1、增加净空高度为12m～18m民用建筑高大净空场所采用湿式系统の设计基本参数；湿式系统保护防火卷帘等防火分隔设施の设置要求；家用喷头、扩大覆盖面积喷头和特殊应用喷头の设置要求以及系统采用氯化聚氯乙烯（PVC-C）消防专用管の设置要求和部分术语等；2、调整仓库设置自动喷水灭火系统の设计基本参数、喷头布置参数和局部应用系统の设置要求等；3、删除自动喷水－泡沫联用系统の设置要求；4、修改现行规范中不便操作の一些条款，协调与其他规范の关系。
1总则，保护人身和财产安全，制定本规范。
本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统の设计。
，应密切结合保护对象の功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。
，必须符合国家现行の相关标准，并应符合消防产品市场准入制度の要求。
，应校核原有系统の适用性。
当不适应时，应按本规范重新设计。
，除应符合本规范の规定外，尚应符合国家现行有关标准の规定。
2术语和符号2.1 术语2.1.1 自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施等组成，能在发生火灾时喷水の自动灭火系统。
一只喷头的保护面积 area of one sprinkler operation同一根配水支管上相邻喷头的距离与相邻配水支管之间距离的乘积。
2.2 符号a——喷头与障碍物的水平间距b——喷头溅水盘与障碍物底面的垂直间距C——障碍物横截面的一个边长d——管道外径dg——节流管的计算内径dj——管道的计算内径dk——减压孔板的孔口直径e——障碍物横截面的另一个边长f——喷头溅水盘与不到顶隔墙项面的垂直间距g——重力加速度h———系统管道沿程和局部的水头损失H——水泵扬程或系统入口的供水压力Hg——节流管的水头损失Hk——减压孔板的水头损失i——每米管道的水头损失k——喷头流量系数L——节流管的长度n——最不利点处作用面积内的喷头数P——喷头工作压力P0——最不利点处喷头的工作压力q——喷头流量qi——最不利点处作用面积内各喷头节点的流量Qs——系统设计流量V——管道内水的平均流速Vg——节流管内水的平均流速Vk——减压孔板后管道内水的平均流速Z——最不利点处喷头与消防水池最低水位或系统入口管水平中心线之间的高程差ζ——节流管中渐缩管与渐扩管的局部阻力系数之和ξ——减压孔板的局部阻力系数自动喷水灭火系统应有备用喷头，其数量不应少于总数的1％，且每种型号均不得少于10只串联接入湿式系统配水干管的其他自动喷水灭火系统，应分别设置独立的报警阀组，其控制的喷头数计人湿式阀组控制的喷头总数。
6.2.3 一个报警阀组控制的喷头数应符合下列规定：1 湿式系统、预作用系统不宜超过800只；干式系统不宜超过5OO只。
2 当配水支管同时安装保护吊顶下方和上方空间的喷头时，应只将数量较多一侧的喷头计入报警阀组控制的喷头总数水力警铃的工作压力不应小平0.05MPa，并应符合下列规定：1 应设在有人值班的地点附近；2 与报警阀连接的管道，其管径应为20mm，总长不宜大于20m。
每个报警阀组控制的最不利点喷头处，应设末端试水装置，其他防火分区、楼层的最不利点喷头处，均应设直径为25mm的试水阀。
2018年1月1日实施《自动喷水灭火设计规范》GB50084-20172018年1月1日实施《自动喷水灭火设计规范》GB50084-2017前言根据原建设部《关于印发〈2008年工程建设标准规范制订、修订计划〉的通知》（建标[2008]102号）的要求，自动喷水灭火系统设计规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。
本规范的主要技术内容是：1总则；2术语和符号；3 设置场所火灾危险等级；4 系统基本要求；5 设计基本参数；6 系统组件；7 喷头布置；8 管道；9 水力计算；10 供水；11 操作与控制；12 局部应用系统。
本规范修订的主要技术内容是：1、增加净空高度为12m～18m民用建筑高大净空场所采用湿式系统的设计基本参数；湿式系统保护防火卷帘等防火分隔设施的设置要求；家用喷头、扩大覆盖面积喷头和特殊应用喷头的设置要求以及系统采用氯化聚氯乙烯（PVC-C）消防专用管的设置要求和部分术语等；2、调整仓库设置自动喷水灭火系统的设计基本参数、喷头布置参数和局部应用系统的设置要求等；3、删除自动喷水－泡沫联用系统的设置要求；4、修改现行规范中不便操作的一些条款，协调与其他规范的关系。
1总则，保护人身和财产安全，制定本规范。
本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。
，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。
，必须符合国家现行的相关标准，并应符合消防产品市场准入制度的要求。
，应校核原有系统的适用性。
当不适应时，应按本规范重新设计。
，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2术语和符号2.1 术语2.1.1 自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施等组成，能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统设计规范(GB 50084-2001)自动喷水灭火系统设计规范第一章总则第1.0.1 条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。
第1.0.2 条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。
第1.0.3 条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。
本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。
第1.0.4 条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。
第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第2.0.1 条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程序等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。
危险等级举例见附录二。
第2.0.2 条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下规定：湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表2.0.2 的规定。
三种自动喷水灭火系统设计的基本数据表03.2.0.2第2.0.3 条水幕系统的用水量，宜符合下列要求：一、当水幕作为保护作用或配合防火幕和防火卷帘进行防火隔断时，其用水量不应小于0.5 升/秒。
二、舞台口、面积超过 3 平方米的洞口以及防火水幕用水量不宜小于2 升/秒。
