质量流量计安装指导

质量流量计安装使用说明书目录1.概述——————————————————————32.测量原理————————————————————33.产品的结构组成—————————————————43.1产品的分类—————————————————43.2产品组成部分—————————————————44.安装、调试及操作————————————————44.1仪表的安装——————————————————44.2安装环境要求——————————————————64.3外形及安装尺寸————————————————74.4变送器（二次表）操作说明————————————74.4.1本安型流量计变送器（二次表）————————74.4.1.1本安型流量计变送器后面板说明———————84.4.1.2本安型流量计变送器前面板说明———————84.4.2复合型流量计变送器（二次表）————————94.4.2.1复合型流量计变送器（二次表）接线说明————94.4.2.2复合型流量计变送器前面板说明———————94.4.3操作说明—————————————————104.4.3.1正常操作菜单——————————————104.4.3.2置零点————————————————114.4.3.3提示菜单———————————————114.4.3.4设置菜单———————————————114.5 电流、频率输出，批量控制及通讯——————————124.5.1 电流、频率输出——————————————124.5.2 批量控制—————————————————134.5.3自动清零（dp-0）和数字滤波—————————134.5.4通讯———————————————————144.5.5 电源——————————————————145.计量校准———————————————————146.故障排除———————————————————157.保养与维修——————————————————158.产品技术参数——————————————————168.1技术指标——————————————————168.2基本参数——————————————————16附件1. 显示操作速查表———————————————171.概述本公司自主研发的CMF型质量流量计是一种先进的高精度质量流量测量仪表。

质量流量计的基本安装要求
（1）水平安装。

在条件允许的情况下，质量流量计要实现水平安装，这样能保证其正常工作。

（2）前后留出足够的直管段。

流体在管道内的流态比较复杂，不同流态下的质量流量计有不同的工作状态，影响其测量精度。

前后留出直管段，可以保证流体处于层流状态，更接近出厂标定环境，从而具有更高的计量精度。

（3）远离振动源。

质量流量计本身的工作原理，就是依靠振管自身的震动来实现流量计量的。

如果外界有振动源就会相互干扰，从而影响产品的计量精度，甚至会造成仪表停振。

如果现场原因无法避免而距离太近，必须在仪表与振动源之间安装膨胀节以减缓外界振动对仪表的影响。

（4）流量计的安装位置应尽量安装在管道最低处。

流量计在使用时一定要充满液体，安装在最低处可以保证管道内时刻充满液体，仪表使用在间段送料的环境中，可以避免开启和停止送料时管道的空化，造成计量误差。

（5）传感器箱体下面不能有支撑物。

许多用户在安装质量流量计时，为了方便在箱体下垫支撑物，当安装完毕也不会把支撑物去掉，这样会影响计量精度。

因为支撑物会影响传感器的振动，从而影响到计量精度。

（6）变送器要安装在通风干燥的地方，避免在变送器上堆放杂物，
避免阳光直射，这样会影响仪表的使用寿命。

（7）变送器与传感器间的连接电缆一定要用厂家提供的带屏蔽层的专用电缆，而且屏蔽线要一端接地，保证屏蔽线上各点处于等电势状态，而且传感器外壳和变送器外壳要牢固接地。

以上是对现场质量流量计现场安装的一些体会，按照如上要求进行安装调试，仪表一般都会有很好的计量效果。

气体质量流量计安装要求1.安装位置选择：安装位置应尽量避免气体流动不稳定、回流、气流涡旋等因素的干扰。

同时，应与其他仪表或设备的距离保持一定的安全间距以防止干扰。

2.安装要求：安装气体质量流量计时，需要根据具体的型号和制造商提供的安装说明进行操作。

通常情况下，要求安装在水平或垂直管道上，并使用固定夹具或支架来固定流量计。

安装过程中需要注意保持介质流向与仪表箭头方向一致。

3.管道准备：在安装气体质量流量计之前，需要对管道进行准备工作。

应确保管道内部清洁，没有沉积物、杂质或异物等，以防止阻塞或损坏流量计。

如果管道内部有杂质或沉积物，应在安装流量计之前进行清洗。

4.密封与连接：在连接气体质量流量计和管道时，应使用密封件和螺纹或法兰连接等方式确保密封性。

密封件的选择应根据介质的性质和流量计的要求进行。

5.杂散电磁场干扰：应将气体质量流量计安装在远离强电磁场干扰的地方，以避免外部电磁场对流量计的影响。

若无法避免电磁场干扰，可采取屏蔽措施，如采用金属屏蔽罩或屏蔽电缆等方式。

6.温度和压力：在安装气体质量流量计时，需要考虑介质的温度和压力范围。

确保仪表能够适应介质的工作条件，并在安装中保持流量计和管道的压力平衡。

7.排空和排气：在安装气体质量流量计之前，需要对管道进行排空和排气，以确保介质的纯净度和稳定性。

在排空和排气过程中，应按照相应的操作规程进行，以避免对仪表和管道造成损害。

8.校准和验收：安装完成后，应对气体质量流量计进行校准和验收。

校准是为了保证仪表的准确性和稳定性，验收是为了确认安装是否符合要求。

校准和验收的具体操作需要根据仪表和制造商的要求进行。

综上所述，安装气体质量流量计需要考虑多个方面，包括安装位置选择、管道准备、密封与连接、杂散电磁场干扰、温度和压力、排空和排气、以及校准和验收等。

遵循这些要求可以确保流量计的正常运行和准确测量。

质量流量计安装注意事项
1. 安装位置选择：质量流量计的安装位置应尽可能靠近流体介质的进口处，避免管道安装位置存在需求，确保测量数据的准确性。

2. 管道准备：在安装质量流量计之前，需要对管道进行准备工作，包括清洗管道、排除管道中的空气以及确保管道内无杂质等。

3. 安装方向：质量流量计应按照箭头指示的流动方向进行安装，确保流体顺利通过测量装置，避免逆流或者旋转流等异常情况发生。

4. 管道直径：质量流量计的安装管道直径要与测量管道直径相匹配，避免因直径不匹配引起的测量误差。

5. 弯头和阀门：在安装质量流量计时，应尽量避免在测量装置前后设置弯头或者阀门等流动阻力大的装置，以免影响流量计的测量精度。

6. 温度和压力：质量流量计应在适宜的温度和压力范围内使用，安装时要考虑到流体介质的温度和压力，选择适合的质量流量计型号。

7. 地震防护：对于地震频发地区，安装质量流量计时应考虑到地震防护措施，确保流量计在地震时不会受到破坏或影响测量精度。

8. 维护保养：质量流量计安装后，需定期进行维护保养工作，包括清洗和校准等，以确保测量数据的准确性和稳定性。

9. 安全注意：在安装质量流量计时，注意操作安全，避免与流体介质接触产生危险或造成损坏。

确保按照相关安全规定和标准进行操作。

质量流量计的安装注意事项流量计如何操作质量流量计，是一种测量气体流量的仪表，其测量值不因温度或压力的波动而失准，不需要温度压力补偿，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度，由于变送器是以单片机为核心的智能仪表，因此可依据上述三个基本量而导出十几种参数供用户使用。

质量流量计的安装注意事项1、质量流量计是基于振动的原理工作的，而在其工作的过程中又运用了电磁技术进行振动的激励、扭角的检测以及检测信号的处理，因此质量流量计安装的位置不能有大的振动源，也不能安装在变压器、电动机等产生强磁场的设备相近，以防止外界干扰影响其正常工作。

2、质量流量计的安装无直管段要求，但传感器和管道连接时应避开应力存在，假如质量流量计安装过程中，传感器与管道中心线的同心度存在偏差，将导致振动管产生应力，该应力会形成压力、拉力或剪切力影响管道的对准，引起检测探头的不对称性，导致零点变动，影响测量精度 [3，4]。

若管道与传感器同心度偏差过大，则有可能无法调整零点。

因此应实行加固措施稳定仪表相近的管道，在流量传感器安装时应尽量实行软连接的方式，法兰连接螺丝要均匀对称紧固，为减小残存应力的影响，流量传感器在安装好后还要进行零点校准，为便利质量流量计的安装及调零，质量流量计的前端和后端还要安装截止阀。

3、传感器和变送器的连接电缆应使用厂家的专用电缆；变送器接收的是低电平信号，所以电缆不应太长。

变送器安装时确保用于将本质安全的传感器电缆与电源和输出电缆分开的隔板安装到位；要确保传感器接线盒和变送器外壳密封好，以免短路而导致测量误差或者流量计故障。

4、依据流体不同性质选择不同的传感器安装朝向，要始终保持传感器流量管里流体处于充分状态，气体进料测量的质量流量计U 形管朝上，以免测量管内积聚冷凝液；液体进料测量质量流量计U 形管朝下，以免测量管内积聚气体。

智能转换器与电磁流量传感器一同构成电磁流量计进行流量测量，因此在处理转换器故障前，请应首先确认管线流体流动状态、传感器、系统接线等是正常的！仪表无显示a）检查电源是否接通；b）检查电源保险丝是否完好，保险丝的更换应是同型号规格的；c）检查供电电压是否符合要求；d）检查显示器对比度调整是否能够调整，并且调整是否合适；e）假如上述前3项a）、b）、c）都正常，f）当查不出问题时，请将转换器交生产厂维护和修理。

质量流量计的正确安装方式1、安装位置的选择应避免电磁干扰。

传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。

2、质量流量传感器安装应使传感器流向标识与流体流向一致。

并使箭头指向与变送器内部组态的流量方向一致。

(注：质量流量计可以双向使用。

如果安装方向与实际流向相反，修改变送器内的流向组态即可。

)3、质量流量计是根据测量管振动原理测量的流量仪表，因此传感器安装时应考虑在两侧的工艺管道近法兰处(约2～10倍管径处)做坚固的支撑，避免仪表及相关管路产生震动。

若强烈的管道振动不可避免时，建议用柔性管将管道系统与仪表传感器隔离。

4、因质量流量计是依据科氏力原理工作的，为避免重力对计量精度的影响。

质量流量计的测量管无论是向上还是向下安装，都要尽量使测量管与地平面保持垂直或水平。

5、安装时连接法兰面应相互平行，应使两个法兰的中心位于同一轴线避免产生附加应力。

严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。

6、在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。

在贸易交接场合用的质量流量计不用加旁路。

使用流量计下游的调节阀进行流量控制。

7、传感器的安装方向要保证被测介质能够完全充满传感器。

对于液体要不集气。

对于气体要不积液，对于粘稠、脏污、高凝点的介质要易排空(根据需要，也可在两侧加装低点阀)。

8、新安装管道或长期未用而刚刚启用的管道，在质量流量计安装之前必须对整条管道进行吹扫(尤其是上游管道)，保证管道中不残留任何焊渣或杂物。

9、质量流量计额安装时建议在流量计进口处加过滤器。

测量液体时，建议测量管垂直向下（如下图）；。

质量流量计安装注意事项及日常维护1、安装质量流量计对前后直管段没有特殊要求，但安装时应完全对中，使用螺栓连接时，要均匀受力，消除外部应力的影响。

装于自下而上流动的垂直管道最为理想，但对于非直形测量管，质量流量计装在垂直管道还是水平管上，取决于管道振动状况和应用条件，可根据要求确定是否加装支撑或基础，用以防止震动造成的失准。

安装场所的选择应避免强电磁干扰，附近不能有变压器、大电机等干扰源。

安装位置必须满足测量管内充满液体，流量计上、下游应装有截止阀以方便调零。

在测量易汽化介质时，应将流量计安装在管道的低点，流量计下游最好装有压力表，以观察在线压力，用以控制适当的背压，防止汽化。

2、注意事项应用于气体时，流量计安装注意事项基本与应用液体时是一致的，但有几个不同的地方需要注意：一是用于气体介质时，不能将流量计置于管道低点位置，最好是使用倒装法，将弯管部分朝上安装；二是气体介质的检测需要提升其介质密度，因此会具备低温、高压、高流速的特性，其对误差影响较液体时更大，可以通过实验测得不同压力下流量计的测量准确度要求，采用软件进行补偿。

同理，温度和流速带来的影响也可以通过同样的方法进行非线性补偿；三是目前国内都是采用水来检定气体介质的科里奥利质量流量计，其与实际使用会有较大偏差，因此在实际使用中，应采用实流进行进一步的校准。

3、日常维护当流量计运用到实际使用中，应对其进行定期检查与维护。

（1）零点漂移是质量流量计在实际运行中的常见问题，尤其是在小流量测量时﹐零点漂移对测量准确度的影响较为严重，所以定期进行零点检查和调整是非常必要的。

（2）按照检定规程的要求，用于贸易计量的质量流量计应进行周期检定，检定周期为1年。

其余使用场景也可根据需求进行检定/校准，这是确保准确度最直接准确的方法。

（3）应经常注意所设置的工作参数是否发生了变化，是否有故障报警，所显示的流量、密度、温度值是否正常，出现异常时就应查看变送器内部设置的各工作参数是否正确。

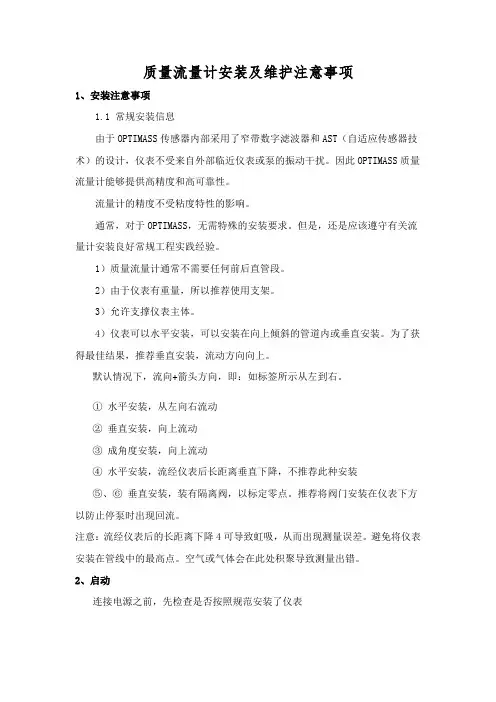

质量流量计安装及维护注意事项1、安装注意事项1.1 常规安装信息由于OPTIMASS传感器内部采用了窄带数字滤波器和AST（自适应传感器技术）的设计，仪表不受来自外部临近仪表或泵的振动干扰。

因此OPTIMASS质量流量计能够提供高精度和高可靠性。

流量计的精度不受粘度特性的影响。

通常，对于OPTIMASS，无需特殊的安装要求。

但是，还是应该遵守有关流量计安装良好常规工程实践经验。

1）质量流量计通常不需要任何前后直管段。

2）由于仪表有重量，所以推荐使用支架。

3）允许支撑仪表主体。

4）仪表可以水平安装，可以安装在向上倾斜的管道内或垂直安装。

为了获得最佳结果，推荐垂直安装，流动方向向上。

默认情况下，流向+箭头方向，即：如标签所示从左到右。

①水平安装，从左向右流动②垂直安装，向上流动③成角度安装，向上流动④水平安装，流经仪表后长距离垂直下降，不推荐此种安装⑤、⑥垂直安装，装有隔离阀，以标定零点。

推荐将阀门安装在仪表下方以防止停泵时出现回流。

注意：流经仪表后的长距离下降4可导致虹吸，从而出现测量误差。

避免将仪表安装在管线中的最高点。

空气或气体会在此处积聚导致测量出错。

2、启动连接电源之前，先检查是否按照规范安装了仪表带有传感器和信号转换器的流量计装运时已经处于操作准备就绪状态。

所有操作数据也已经在出厂前设置完毕接通电源后，自检查开始执行，之后流量计立即开始流量测量，并显示当前的测量值。

按动▲或▼键可以在显示窗口之间转换。

第一和第二个窗口：测量值显示；（第三个窗口：状态信息列表。

2.1信号转换器的操作方式1）蓝条表示：测量模式当中：标签号设置模式当中：菜单/功能名称2）“X”表示键的按动表示操作中的IR传输；此时4个光敏键无功能3）图形显示面板，背光（白光）4）用于数据无线传输的光接口（输入/输出）5）用于连接KROHNE GDC 总线的插座6）无需打印机壳即可操作信号转换器的光敏键7）第三行显示在此显示为条形图8）第一和第二行显示不同的测量值显示在此的大号字体仅用于一个测量变值9）以信号表示状态列表中的一条状态信息①如有，表示状态信息②标记表示菜单/功能列表中的位置③上层的菜单（仅设置菜单中带编号）④表示菜单/功能列表的开头和末尾⑤当前菜单⑥在菜单模式下不显示⑦下一个可选菜单⑧当前菜单/功能（仅设置菜单中带编号）⑨工厂设置符号⑩当前功能（子功能）的出厂预设置值（仅为参考，不能改变）⑪当前功能（子功能）⑫当前设置的值、单位或功能（被选中时，显示为蓝底白字）⑬允许值范围指示灯⑭允许的值范围，仅适用于数字值或下一个功能⑮更改功能（子功能）的指示灯；上下滚动功能（子功能）列表时可以简单检查更改的数据。

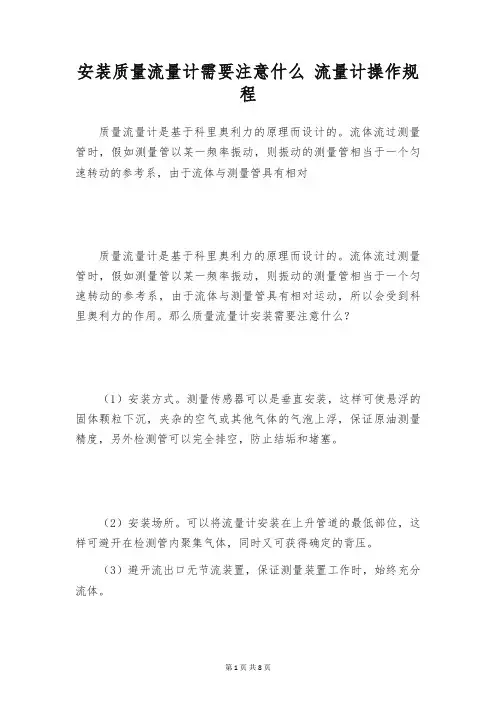

安装质量流量计需要注意什么流量计操作规程质量流量计是基于科里奥利力的原理而设计的。

流体流过测量管时，假如测量管以某一频率振动，则振动的测量管相当于一个匀速转动的参考系，由于流体与测量管具有相对质量流量计是基于科里奥利力的原理而设计的。

流体流过测量管时，假如测量管以某一频率振动，则振动的测量管相当于一个匀速转动的参考系，由于流体与测量管具有相对运动，所以会受到科里奥利力的作用。

那么质量流量计安装需要注意什么？（1）安装方式。

测量传感器可以是垂直安装，这样可使悬浮的固体颗粒下沉，夹杂的空气或其他气体的气泡上浮，保证原油测量精度，另外检测管可以完全排空，防止结垢和堵塞。

（2）安装场所。

可以将流量计安装在上升管道的最低部位，这样可避开在检测管内聚集气体，同时又可获得确定的背压。

（3）避开流出口无节流装置，保证测量装置工作时，始终充分流体。

（4）确定不要将传感器安装在强大电磁物的相近，以防测量管电磁激励系统受干扰。

（5）在户外安装时，要注意最高的环境温度，利用防风雨栅，避开直接日晒雨淋。

（6）温度波动大和环境潮湿（外部安装），仪表可能会产生冷凝。

在这样的环境下，要正确安装仪表罩壳，电缆入口导管要拧紧，确保密封。

凡是温度变化猛烈的地方，必需用干燥的仪表风吹拂电子部件区域。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

电磁流量计是一种依据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，接受单片机嵌入式技术，实现数字励磁，同时在电磁流量计上接受CAN现场总线。

电磁流量计是一种依据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，接受单片机嵌入式技术，实现数字励磁，同时在电磁流量计上接受CAN现场总线。

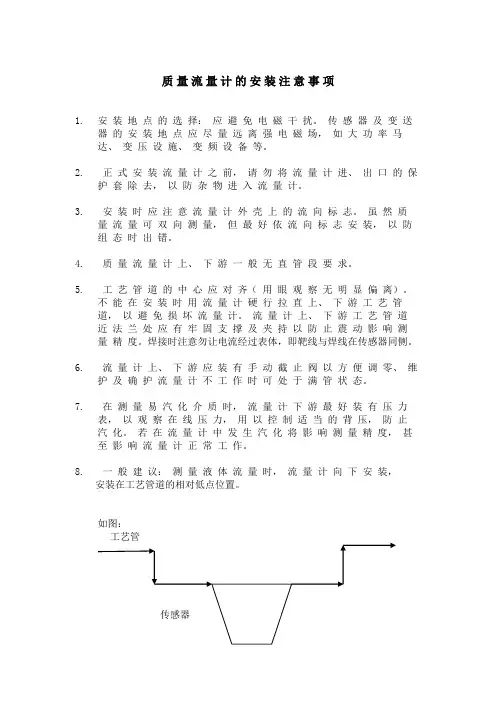

质量流量计的安装注意事项1.安装地点的选择：应避免电磁干扰。

传感器及变送器的安装地点应尽量远离强电磁场，如大功率马达、变压设施、变频设备等。

2.正式安装流量计之前，请勿将流量计进、出口的保护套除去，以防杂物进入流量计。

3.安装时应注意流量计外壳上的流向标志。

虽然质量流量可双向测量，但最好依流向标志安装，以防组态时出错。

4.质量流量计上、下游一般无直管段要求。

5.工艺管道的中心应对齐（用眼观察无明显偏离）。

不能在安装时用流量计硬行拉直上、下游工艺管道，以避免损坏流量计。

流量计上、下游工艺管道近法兰处应有牢固支撑及夹持以防止震动影响测量精度。

焊接时注意勿让电流经过表体，即靶线与焊线在传感器同侧。

6.流量计上、下游应装有手动截止阀以方便调零、维护及确护流量计不工作时可处于满管状态。

7.在测量易汽化介质时，流量计下游最好装有压力表，以观察在线压力，用以控制适当的背压，防止汽化。

若在流量计中发生汽化将影响测量精度，甚至影响流量计正常工作。

8.一般建议：测量液体流量时，流量计向下安装，安装在工艺管道的相对低点位置。

如图：质量流量计的安装注意事项9.测量气体流量时流量计朝上安装。

测量浆液状介质时一般采用旗式（竖式）安装（但如流量计外形为三角形的如CMF025，CMF050 等，一般采用向上安装）。

10.接线：电源线，流量计信号线及输出信号线应走各自独立的管线以防止互相干扰。

输出信号线最好选用带屏蔽的绞合线。

传感器与变送器之间的最远距离为300 米，接线完成后应盖紧接线盒盖，并密封穿线孔以防止潮气进入影响测量。

11.如介质为常温易凝物,需采取保温措施.保温管线走向要与介质实际走向平行，并且勿紧贴传感器外壁。

为便于维护，注意要将传感器接线盒置于保温层外。

注意以下问题：·安装不需要特殊的固定支架，仪表的容器型结构能克服外力的影响。

·测量管振动频率高，确保测量系统不受管道振动的影响。

·只要不产生气蚀现象，测量不受阀、弯通，三通等管件的影响，但流量计最好远离大的干扰源，如泵等大的设备。

安装位置:测量管内有空气或夹带气体时，会产生测量误差，应避免以下安装位置：·流量计安装于管道的最高点·流量计直接安装在向下的放空管上游建议使用一块尺寸小于管道公称直径的限流孔板，以防止测量管被抽空。

安装方向:垂直安装，最佳安装方式为竖直安装图并使流体自下而上流过仪表，这样可以使夹带的固体颗粒下沉，气体经测量管上升，测量管内流体可全部排空，使其不受固体结垢的影响。

水平安装，质量流量计的两根测量管必须水平，正确的安装应使变送器的外壳竖直向上或向下，应避免变送器外壳与管道处于同一水平面上。

质量流量的测量管为弯管。

因此水平安装时，应考虑流体的特性。

(见说明)a 不适于含固体颗粒的流体，以免固体颗粒聚积。

b 不适于含气泡的流体，以免气泡聚积。

介质温度与安装方向为确保变送器安装的环境温度在-20...+60℃范围内，建议以下安装：高温介质：垂直管道：如图1安装水平管道：如图3安装低温介质：垂直管道：如图1安装水平管道：如图2安装零点校正：零点校正只在下列特殊情况下需要：·低流速·在极限过程或操作环境下（例如，流体压力非常高或流体粘度非常大）零点校正一般在满管且管内流体流速为零时进行，可以在传感器前后安装截止阀来满足这一要求。

·正常操作→阀、打开·有泵压时的零校正→阀打开阀关闭·无泵压时零点校正校正→阀关闭阀打开伴温伴热：有些测量介质，需要减少传感器处的热量损失，可使用必要的保温材料进行隔热，既可用电伴热，也可用铜管通热水或蒸汽对传感器进行伴热。

注意：流量计的电子元件不能过热，传感器与变送器之间的连接部件不需要保温，另外，注意安装位置与流体温度的关系系统压力：应确保不发生气蚀现象，因为气蚀现象会影响测量管的振荡，正常条件下测量与水特性相似的流体时不需要采用特殊的测量方法。

质量流量计安装注意什么质量流量计的安装对于仪器的准确性和稳定性具有重要影响，因此需要在安装过程中注意一系列关键因素。

下面我将从安装位置的选择、安装方法和环境要求三个方面，详细探讨质量流量计安装的注意事项。

一、安装位置的选择：1. 流量计与其传感器之间的直管段要求：在流量计的上下游至少要保留一段直管段，以确保在传感器处的流体流速均匀，且避免由于弯头、截管、管套等构筑物引起的流量计误差。

2. 避免污染源和振动源：质量流量计的传感器对污染物和振动非常敏感，应安装在远离可能产生污染物和振动源的位置，以确保测量结果的准确性。

3. 避免高温和低温影响：某些质量流量计对环境温度敏感，应选择避免过高或过低温度影响的安装位置。

二、安装方法：1. 定位准确：在进行安装之前，需要进行必要的测量和标记，确保质量流量计的位置和方向准确无误。

2. 安装平稳：质量流量计应安装在水平平稳的基础上，避免因基础不稳导致的仪器晃动和测量误差。

3. 密封性要好：安装时必须要求将连接接口的螺纹、法兰或密封垫片严格按照规定进行安装，确保传感器与管道之间的密封性。

三、环境要求：1. 温度和湿度要求：在安装质量流量计的环境中，应保持适宜的温度和湿度，避免因环境温度和湿度变化对仪器造成影响。

2. 清洁度要求：在安装地点周围应保持清洁，避免灰尘、湿气、油脂等对质量流量计的污染。

3. 避免电磁干扰：质量流量计的传感器对电磁场非常敏感，应避免电磁源的干扰，如高压电缆、变频器、强磁场等。

总结：质量流量计的正确安装是保证测量准确性和稳定性的关键步骤。

安装时需选择合适的位置、采用正确的方法、满足环境要求，以确保质量流量计正常运行。

注意以上因素，可以有效提高质量流量计的使用寿命和测量精度，从而更好地满足实际的流量测量需求。

气体质量流量计使用说明书1. 安装与准备1.1 安装步骤1.2 设备调试在安装气体质量流量计之前，需要先确认电源、气管路连接正常，无泄漏等现象。

然后按照以下步骤进行设备调试：零点标定：将气体质量流量计放置在无气流的空气中，观察显示面板上的读数，调整零点旋钮，使读数为零。

量程调整：根据实际需求，调整量程旋钮，使流量计的测量范围与实际需求相匹配。

误差修正：在已知流量的情况下，对流量计进行误差修正，以提高测量精度。

2. 使用方法2.1 基本操作开机使用：将电源开关拨至“开”位置，按下“启动”按钮，流量计开始工作。

关机操作：将电源开关拨至“关”位置，按下“停止”按钮，流量计停止工作。

参数设置：通过操作面板上的按键，可以设置气体类型、流量单位、报警阈值等参数。

显示界面：气体质量流量计的显示面板上会实时显示当前流量、累计流量、气体温度和压力等数据。

2.2 高级设置在基本操作的基础上，气体质量流量计还具有一些高级设置功能，如自动校零、自动量程调整、自诊断等。

这些功能可以通过操作面板上的菜单键进行选择和设置。

3. 故障诊断与排除3.1 常见问题流量计无法开机：可能是电源连接不良或设备故障导致，需要检查电源线和流量计本身是否存在问题。

流量计显示异常：可能是由于传感器故障、信号处理电路问题或显示屏损坏等原因引起，需要进行相应的检查和维修。

管路漏气或堵塞：可能是由于连接不当或管道质量问题导致，需要检查管道连接处并清理堵塞物。

3.2 故障码解读当气体质量流量计出现故障时，会在显示面板上显示故障码。

根据不同的故障码，可以判断出故障的原因和位置，方便进行维修。

4. 保养与维护4.1 清洁与保养定期清理气体质量流量计的表面和进气口，以保持清洁，避免灰尘和杂质的干扰。

每半年对流量计进行一次维护保养，包括检查管道连接、清理内部灰尘等。

4.2 定期检查每月检查一次气体质量流量计的电源线和气管路连接，确保无松动或泄漏现象。

每半年检查一次流量计的零点和量程调整，以确保测量准确度。

气体质量流量计安装要求
安装气体质量流量计时，应遵循以下要求：
1. 安装位置选择：应选择在流量计测量点附近的直管段上安装。

安装点应远离弯头、收缩段、膨胀段和其他可能影响流动稳定性的地方。

2. 安装方向：气体流向应与流量计的设计流向一致，通常流量计上会标有箭头指示。

3. 安装距离：在流量计前后应保留足够的直管段，通常要求在流量计前保留5倍直径的直管长度，在流量计后保留3倍直径的直管长度，以确保流动稳定。

4. 安装方式：常见的安装方式有法兰连接、螺纹连接和插入式安装。

安装时要确保连接处紧固可靠，密封良好。

5. 清洁程度：安装前应仔细清洁管道内部，避免杂物和污物进入流量计。

6. 避免振动：安装过程中要避免产生过大的振动，因为振动可能影响流量计的测量准确性。

7. 密封性能：在安装过程中应注意保持良好的密封性，避免气体泄漏，以保证测量的准确性。

8. 排水处理：需要采取相应的措施排除气体中的液体和固体杂
质，防止对流量计的影响。

请注意，以上是一般性的安装要求，在具体情况下可能会有一些特殊要求，安装前应参考设备的安装手册或咨询相关专业人士。

质量流量计安装要注意：
1.质量流量计是通过传感器振动实现测量，为防止外界干扰，安装点不能有大的振动源，并采取加固措施来稳定仪表附近管道
2.质量流量计工作要利用激励磁场，不能安装在变压器，电动机，机泵等产生大磁场的设备附近
3.质量流量计传感器和管道连接不应有应力存在（主要是扭力），为此要将传感器在自由状态下焊接在已支撑好的管道上。

4.质量流量计最好垂直安装，仪表停用时可排空管道，以免结垢，如水平安装，则需将两根测量管处于同一水平面上。

5.U型Ω型质量流量计安装时，如测液体，则外壳朝下，以免管内积气，如测气体，外壳朝上，以免积冷凝液。

6.连接电缆按说明书规定，变送器接受的时低电平信号，所以不能太长，并使用厂家专用电缆。

质量流量计安装要求必知点击次数：383发布时间：2010-10-1014:43:48流量计近年来在各行各业使用已经相当普及，它得以迅速推广的一个重要原因是它可以应用于广泛的液体测量场合。

如果适当选型，费用合理，安装正确，质量流量计则是进行流量和密度测量的极好选择。

本文为大家介绍一下质量流量计安装使用应该注意什么？一质量流量计安装使用(1)常规要点传感器与大的变送器或电动机之间至少要有0.6m的距离。

由于传感器工作依赖电磁场，所以一定要避免将传感器安装在大的干扰电磁场附近。

另外，还应仔细选择安装位置尽量避免振动。

(2)测量液体时的画质量流量计应安装位置传感器的安装应能保证液体满管，以便能降低密度变化对测量精确度的影响。

而当过程管道需清洁时，安装位置应能保证完全排空液体。

为不使传感器内部聚集气体，应避免将传感器安装在管道系统的最高端。

(3)测量气体时的质量流量计安装位置为不使传感器内部聚集液体，应避免安装在管道的低点。

(4)安装方向过程的要求和已布置好工艺管道的位置决定了大多数传感器的安装方向。

虽然传感器的安装角度不影响流量计工作，但应尽可能考虑如下建议：(a)当测量液体时，传感器外壳应朝下安装，以避免空气集聚在流量管内；(b)当测量气体时，传感器外壳应朝上安装，以避免冷凝水集聚在流量管内；(c)当测量液体浆料时，传感器应垂直安装，像一面旗，以避免颗粒聚积在流量管内。

工艺介质应由下往上流动以避免喷流空管。

江苏恒达仪表(5)画质量流量计囹安装的流向无论何种流向，流量传感器都能精确测量流量。

一般传感器上均用箭头指明流体正常的流向。

(6)阀门为便于倒流量计囹调零，传感器下游应安装截止阀。

为便于批量操作，传感器和截止阀应尽量靠近接受容器。

在传感器和截止阀间不应安装软管，避免膨胀或压缩造成批量误差。

另外，可在下游安装调节阀以防止介质产生汽化或抽空。

(7)气液两相流如工艺介质产生气液两相流，就应将传感器外壳朝下安装，或安装在垂直管道上。
