10kV真空断路器预防性试验报告

10kｖ配电室预防性试验工作流程第一步、高压断路器预防性试验得方法、具体实验项目要参考规程与甲方要求。

断路器:电气工程中不可缺少得电气元件,就是重要得一次设备,在正常得情况下切、合高压电路，在故障得情况下开断巨大得故障电流,断路器又就是关键得操作设备。

在高压配电系统得断路器担负着大面积得供电，它关系到电力供应就是否正常得关键,也就是经常出现问题与发生故障得器件之一,主要有:油断路器、真空断路器与SF６气体断路器。

10KV现在一般只有真空断路器与接触器。

1.高压断路器得试验内容（1) 绝缘电阻测试(2) 导电回路电阻测量(3) 线圈直流电阻测量(４) 跳、合闸时间得测量(5) 绝缘油试验（6) 三相同期试验(7）操作机构得最低动作时间测量(8) 交流耐压试验。

2.高压断路器得交接试验(1)绝缘电阻测试测试前应将支持绝缘子擦干净,使用2500Ｖ得兆欧表,①要测量相与相之间得绝缘电阻，②相与地之间得绝缘电阻,测试结果不应少于1000MΩ。

(2)导电回路电阻测量高压断路器得导电回路电阻也叫作接触电阻,其测量试验使用双臂电桥,测试时先将断路器合、跳几次后再将断路器操作保险取下,将断路器手动操作部分绑死捆住，以防突然跳闸伤人,并防止突然断开时电桥得检流计打坏。

测量时如果怀疑测定数值可复测几次,每次都将开关动作几次。

取分散性较小得三次平均值为测试值。

(3）跳闸、合闸线圈直流电阻测量跳闸、合闸线圈直流电阻测量，这就是一项常规得试验,用单臂电桥进行测试，测试结果与以往测试结果相比不应有较大得变化。

(４) 跳闸、合闸时间得测量它属于断路器得动作特性试验,跳闸、合闸时间与跳合闸得速度有关,与机械得结构、机械得摩擦力及机械势能能量等有关。

测量时使用电秒表进行动作时间得测量,测量合闸时间时,将三相开关主触电串联连接到电秒表,当只有全部接点闭合时得时间为合闸时间；测量分闸时间时，将三相开关主触点并联连接后，接到电秒表,当只有全部接点断开时得时间为分闸时间。

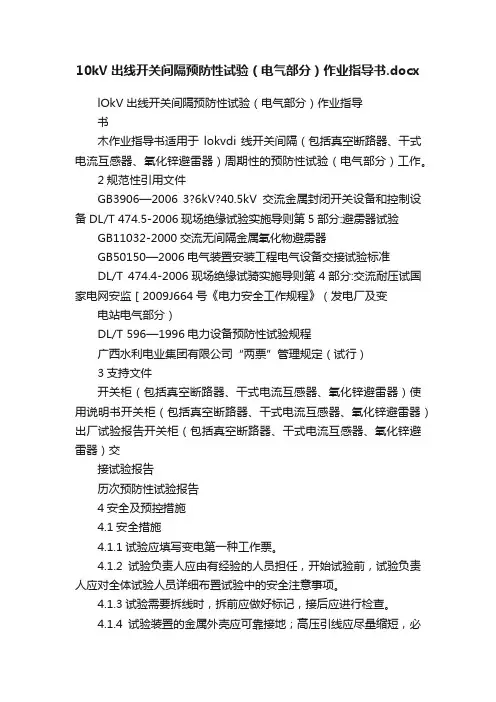

10kV出线开关间隔预防性试验（电气部分）作业指导书.docxlOkV出线开关间隔预防性试验（电气部分）作业指导书木作业指导书适用于lokvdi线开关间隔（包括真空断路器、干式电流互感器、氧化锌避雷器）周期性的预防性试验（电气部分）工作。

2规范性引用文件GB3906—2006 3?6kV?40.5kV交流金属封闭开关设备和控制设备DL/T 474.5-2006现场绝缘试验实施导则第5部分:避雳器试验GB11032-2000交流无间隔金属氧化物避雳器GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试骑实施导则第4部分:交流耐压试国家电网安监［2009J664号《电力安全工作规程》（发电厂及变电站电气部分）DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3支持文件开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）使用说明书开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）出厂试验报告开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）交接试验报告历次预防性试验报告4安全及预控措施4.1安全措施4.1.1试验应填写变电第一种工作票。

4.1.2试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细布置试验中的安全注意事项。

4.1.3试验需要拆线时，拆前应做好标记，接后应进行检查。

4.1.4试验装置的金属外壳应可靠接地；高压引线应尽量缩短，必要时用绝缘物支持牢固。

4.1.5试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险貯的标示牌，并派人看守。

4.1.6试验需加高压时，加压前必须认真检查试验结线与仪表的开始状态，正确无误，通知有关人员撤离到安全区域，并取得试验负责人许可，方可加压。

加压过程中应有人监护并呼唱。

高压试验工作人员应穿绝缘鞋，在全部加压过程中，应精力集中，不得与他人闲谈，随时警戒异常现象发生。

10kv电力设备预防性试验指导书1.适用范围本作业指导书适用于架空电力线路、电缆、电气设备运行参数的测试测量作业。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.10kv电力设备预防性试验标准化作业指导书4.1.电力变压器的试验项目、周期和要求序号项目周期要求说明1 绕组直流电阻1）交接时2）无励磁调压变压器变换分接位置后3）有载调压变压器的分接开关检修后（在所有分接侧）4）大修后5）必要时1）1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%2）1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值2%3）与以前相同部位测得值比较，其变化不应大于2%1）电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，按要求中3）项执行2）不同温度下的电阻值按下式换算R2= R1（T+t2）/（T+t1）式中R1 、R2分别为在温度t1、、t2时的电阻值；T为计算用常数，铜导线取235，铝导线取2253）无励磁调压变压器应在使用的分接锁定后测量2 绕组绝缘电阻、吸收比或（和）极化指数1）交接时2）大修后3）段修后1）绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化2）吸收比（10~30℃范围）不低于1.3或极1)采用2500V或5000V兆欧表2）测量前被试绕组应充分放电3）测量温度以顶层油温为准，尽量使每次测量温度相近4）尽量在油温低于50℃时测量，不同温度下的绝缘电阻值一般可按下式换算R2= R1*1.5(t1- t2)/10式中R1 、R2分别为在温度t1、、t2时的绝缘电化指数不低于1.53）绕组绝缘电阻值（参考）MΩ高压线圈温度电压等级 20 30 40 50 607010Kv 300 150 80 43 24131kV以下 35 18 9 5 3 2阻值5)吸收比和极化指数不进行温度换算3 绕组的tgδ1)交接时2)大修后3)必要时1)20℃时tgδ不大于下列数值:35Kv及以下1.5%2) tgδ值与历年的数值比较不应有显著变化(一般不大于30%)3)试验电压如下:绕组电压10kV10kV及以上绕组电压Un10kV以下4)用M型试验器时试验电压自行规定1)非被试绕组应接地或屏蔽2)同一变压器各绕组tgδ的要求值相同3)测量温度以顶层油温为准,尽量使每次测量的温度相近4)尽量在油温低于50℃时测量,不同温度下的tgδ值一般可按下式换算tgδ2=tgδ1*1.3(t1- t2)/10式中tgδ1、 tgδ2分别为t1、、t2温度时的值4 交流耐压试验1）交接时2）段修后3）更换绕组后4）段修后1）10kV油浸变压器（电抗器）试验电压值：出厂试验35Kv，交接大修30Kv，出厂电压不明时和干式变压器26Kv1）可采用倍频感应或操作波感应法2）电抗器进行外施工频耐压试验2）干式变压器全部更换绕组时，按出厂试验电压值；部分更换绕组和定期试验时，按出厂试验电压值的0.85倍5 铁芯（有外引接地线的）绝缘电阻1）交接时2）大修后3）必要时1）与以前测试结果相比无显著差别2）运行中铁芯接地电流一般不大于0.1A1）采用2500V兆欧表（对运行年久的变压器可用1000V兆欧表）2）夹件引出接地的可单独对夹件进行测量6 穿心螺栓、铁轭夹件、绑扎钢带、铁芯、线圈压环及屏蔽等的绝缘电阻1）大修后2）吊芯检查时3）必要时1）绝缘电阻不低于初测值的5%2）绝缘电阻值一般不低于10MΩ1）采用2500V兆欧表（对运行年久的变压器可用1000V兆欧表）2）连接片不能拆开者可不进行7 绕组泄漏电流1）1~3年2）必要时1）试验电压一般如下：绕组额 620 66定电压 3 ~~ ~ 500Kv 10 10330直流试验电压 5 1020 40 60kV2）与前一次测试结果相比应无明显变化读取1min时的泄漏电流值8 绕组所有分接的电压比1）分接开关引线拆装后2）更换绕组后1）各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律3）交接时2）电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%;其它所有变压器：额定分接电压比允许偏差为±0.5%，其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不得超过±1%9 校核三相变压器的组别或单相变压器极性1）更换绕组后2）交接时3）大修后必须与变压器铭牌和顶盖上的端子标志相一致10 有载调压装置的试验和检查1）检查动作顺序，动作角度2）操作试验：变压器带电时手动操作、电动操作、远方操作各2个循环3）检查和切换测试：a）测量过渡电阻的阻值1）1年或按制造厂要求2）大修后3）必要时范围开关、选择开关、切换开关的动作顺序应符合制造厂的技术要求，其动作角度应与出厂试验记录相符手动操作应轻松，必要时用力矩表测量，其值不超过制造厂的规定，电动操作应无卡涩，没有连动现象，电气和机械限位动作正常与出厂值相符三相同步的偏有条件时进行b）测量切换时间c）检查插入触头、动静触头的接触情况，电气回路的连接情况d）单、双数触头间非线性电阻的试验e）检查单、双数触头间放电间隙4）检查操作箱5）切换开关室绝缘油试验6）二次回路绝缘试验差、切换时间的数值及正反方向切换时间的偏差均与制造厂的技术要求相符动、静触头平整光滑，触头烧损厚度不超过制造厂的规定值，回路连接良好按制造厂的技术要求无烧伤或变动接触器、电动机、传动齿轮、辅助接点、位置指示器、计数器等工作正常符合制造厂的技术要求，击穿电压一般不低于25kV绝缘电阻一般不低于1 MΩ采用2500V兆欧表11 整体密封检查1）交接时2）必要时1）35kV及以下管状和平面油箱变压器采用超过油枕顶部0.6m油柱试验（约5kPa压力），对于波纹油箱和有散热器的油箱采用超过油枕顶部0.3m油柱试验（约2.5kPa压力），试验时间12h无渗漏试验时带冷却器，不带压力释放装置2）110kV及以上变压器，在油枕顶部施加0.035Mpa压力，试验持续时间24h无渗漏12 冷却装置及其二次回路检查试验1）1年2）大修后3）必要时1）投运后，流向、温升和声响正常，无渗漏2）强油水冷装置的检查和试验，按制造厂规定3）绝缘电阻一般不低于1MΩ测量绝缘电阻采用2500V兆欧表4.2.互感器的试验项目、周期和要求序号项目周期要求说明1绕组的绝缘电阻1）1年2）交接时3）大修后1）绕组绝缘电阻与初始值及历次数据比较，不应有显著变化2） MΩ高压线圈温度电压等级 20 304010Kv 450 2501303）二次线圈绝缘电阻不低于2MΩ1）一次线圈采用2500V兆欧表2）二次线圈采用1000V兆欧表2 线圈对外壳交流耐压试验1）3年2）大修后3）必要时1）一次绕组按出厂值的85%进行。

真空开关试验报告1. 引言真空开关是一种常用的高电压开关设备，广泛应用于电力系统中。

本文旨在对真空开关进行试验，并对其性能进行评估和分析。

2. 实验目的本次实验的主要目的是测试真空开关的电气性能和可靠性，以确定其是否满足预期要求。

3. 实验步骤以下是本次试验的具体步骤：步骤一：准备工作1.检查真空开关设备，确保其完好无损。

2.将真空开关连接到电源和负载电路。

步骤二：静态特性测试1.打开电源，给予真空开关一定的工作电压。

2.测量真空开关在不同电流下的断口形状和电弧长度。

3.分析并记录真空开关的断口状况和电弧特性。

步骤三：动态特性测试1.切换电源，使真空开关在负载电路上工作。

2.测试真空开关的接通和断开时间。

3.测试真空开关在不同负载条件下的承受能力。

步骤四：性能评估1.根据实验数据，评估真空开关的静态和动态特性。

2.分析真空开关在不同负载下的工作情况并作出评价。

4. 实验结果与讨论根据实验数据，我们得出以下结论：1.真空开关在不同电流下的断口形状和电弧长度基本符合预期要求。

2.真空开关的接通和断开时间满足电力系统对快速开关的要求。

3.真空开关在不同负载条件下的承受能力良好。

5. 结论本次试验表明，真空开关具有良好的电气性能和可靠性，可以满足电力系统的需求。

然而，仍需进一步研究和测试，以确保其在实际工作环境中的稳定性和长期可靠性。

6. 参考文献[参考文献1][参考文献2]7. 致谢在此感谢实验室的支持和帮助，以及所有参与本次试验的人员的辛勤工作和付出。

以上是本次真空开关试验的报告，希望能对相关研究和应用有所帮助。

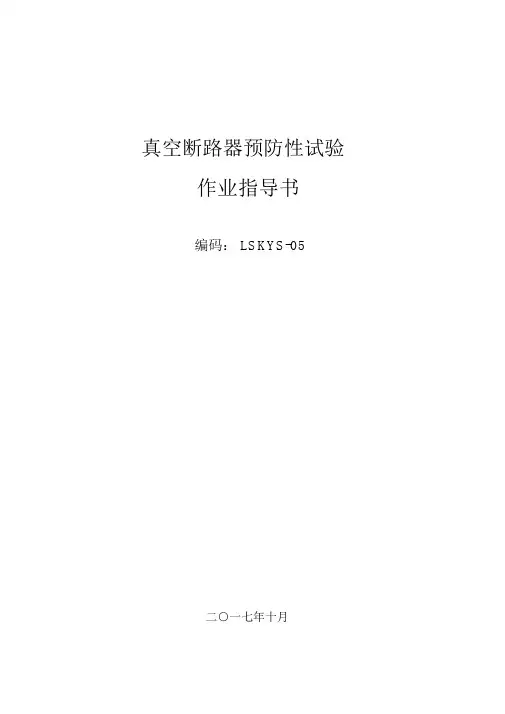

真空断路器预防性试验作业指导书编码： LSKYS-05二○一七年十月作业指导书署名页项目名称作业容批准年月日审核年月日编写年月日注目录1.合用围 (1)2.编写依照 (1)3.作业流程 (1)4. 安全风险辨析与预控 (1)5.作业准备 (2)5.1 人员装备 (2)6.作业方法 (3)6.1 作业条件检查. (3)6.2 外观检查 (3)6.3 元件检查 (3)6.4 ．主导电回路绝缘电阻丈量 (3)6.5 丈量每相导电回路的直流电阻 (3)6.6 ．断路器的特征试验： (4)6.7 ．沟通耐压试验： (4)7. 质量控制举措及查验标准 (4)7． 1 质量控制举措 (4)7． 2 查验标准 (4)8 查收记录 (5)9 调试记录 (5)1.合用围本作业指导书合用于真空断路器。

2.编写依照表 2-1 引用标准及规名称序号标准及规名称颁发机构1DL/T 596-1996电力设施预防性试验规程中华人民国电力工业部2Q/CSG114002-2011 电力设施预防性试验规程中国南方电网有限责任企业3DL 408-1991电业安全工作规程（发电厂和变电中华人民国能源部站电气部分）3.作业流程作业（工序）流程图开始外观检查元件检查绝缘电阻丈量试验记录沟通耐压试验开关特征试验导电回路直阻丈量结束4.安全风险辨析与预控表 4-1 安全风险辨析及预控举措检查表序号安全风险预控举措检查结果1安全举措不完美，隔绝不要求严格电力安全工作规程，严当格工作票制度，人员安全培训2走错间隔在试验地区应设置安全围栏注意仪器的使用，注意四周的带3电击电设施，防备感觉电对人员的伤害4未办理工作票严格工作票制度5试验地区没设置安全围凡试验地区应设置安全隔绝围栏；栏，没关人员不得进入6接线错误仔细检查试验接线7试验设施未接地或接地检查接地优秀不良8感觉电触电邻近设施做好接地防备感觉触电工作进入施工现场应正确穿好工9工作人员未穿绝缘鞋作服，电气作业人员应穿绝缘鞋，使用绝缘手套10高温闷热天气进行调试做好遮阳防中暑举措或停止作业工作11作业区夜间照明不足增添照明，做好必需防备举措12电气设施超负荷使用电气设施一定在额定负荷使用13把有故障的试验设施带检查试验设施能否齐全、完满，到现场或遗漏设施能否在有效期。

Science and Technology & Innovation ┃科技与创新·85·文章编号：2095－6835（2015）06－0085－0210 kV 真空断路器的试验及维护曾 豪（东莞市泰洋电力设备维护有限公司，广东 东莞 523000）摘 要：真空断路器具有结构简单、故障少的特点，且具备强大的绝缘性能和灭弧能力，得到了广泛应用。

为了阐述10 kV 真空断路器的试验和维护问题，以我公司发电站1#发电机出口断路器为例，对10 kV 真空断路器的试验和维护内容进行了分析和探究。

关键词：10 kV ；真空断路器；绝缘电阻；免维护电器中图分类号：TM561.2 文献标识码：A DOI ：10.15913/ki.kjycx.2015.06.085真空断路器是由真空管与相关附件组成的，以其优越的性能在目前的变电设备中得到了广泛应用。

虽然真空断路器很少出现故障，但也需要重视其试验和维护，以确保其具有稳定性和安全性。

在本文中，笔者结合自身工作实际，从10 kV 真空断路器的接触电阻、绝缘电阻、真空管真空度测试和三相同期性检测等方面对其试验和维护进行了分析。

1 真空断路器概况真空断路器由2部分组合而成，即真空管和相关附件。

由于真空断路器操作机构的动作行程短、零部件少和结构简单，很少发生故障，所以，被称为免维护电器。

该电器的绝缘介质为触头完全封闭的真空，具备很强的熄弧能力和较高的弧后介质强度，因此，具有强大的灭弧能力和绝缘性能。

其中，10 kV真空断路器的触头开距仅有8～12 mm ，且合闸速度、分闸速度慢，操作能耗较小，很少出现振动和噪声。

真空断路器与油断路器相比，具有防燃、防爆、维护工作量少和寿命长等优点，在10 kV 及以下电压电网中得到了广泛应用。

虽然真空灭弧室不需要维修，但真空断路器需要维修。

一般情况下，待额定短路开断电流开断次数或操作次数达到规定后，均需进行试验和维护，主要为预防性试验和日常性巡检。

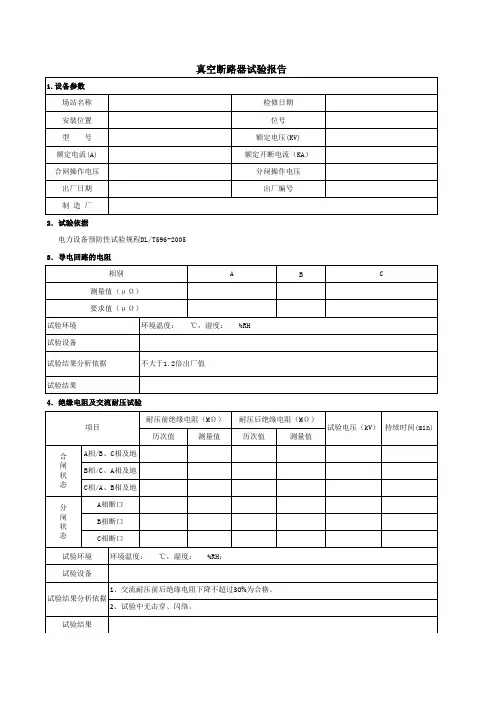

真空断路器试验报告安装位置 10KV 配电室用 途2#发电机102开关柜1.断路器参数型 号 VD4/Z 12 额定电压 12kV 额定电流 1250A 额定开断电流 31.5KA 额定合闸操作电压 DC 220V 出厂编号 1YHP000034ABB44额定分闸操作电压DC 220V出厂日期制 造 厂 厦门ABB 开关有限公司2.试验依据国内标准名称、编号国外标准名称、编号《电气装置安装工程 电气设备交接试验标准GB 50150-2006》/3.测量绝缘电阻 试验日期:2014年10月12日；环境温度：15℃；湿度:60％相 别 A B C 试验仪器及仪表名称、规格、编号 测量值（G Ω）26.7525.7727.68BC2010数字高压兆欧表4.导电回路的电阻相 别 A B C 试验仪器及仪表名称、规格、编号 测量值（μΩ） 252525 回路直阻测试仪HTHL —100A操作次数35.断路器交流耐压试验 测试位置 试验电压 （kV ）试验时间 （min ）试验仪器及仪表 名称、规格、编号A 相对地 40 1 TCWJH3-35试验变压器 BC2010数字兆欧表B 相对地 40 1C 相对地 40 1 A-B 40 1 B-C 40 1 C-A 40 1 A 断口 40 1 B 断口 40 1 C 断口4016.分闸时间、合闸时间及同期性相 别 A B C 试验仪器及仪表名称、规格、编号合闸时间（ms ） 867.2 857.4 867.2 NBNW-V断路器特性测试仪 合闸弹跳时间（ms ） 0.40.4 0.4合闸同期差（ms ）0.2 相 别 A B C 分闸时间（ms ） 494.4 494.1 494.3 分闸同期差（ms ）0.37.分、合闸线圈的绝缘电阻及直流电阻合闸线圈 分闸线圈 试验仪器及仪表名称、规格、编号 绝缘电阻（M Ω）361 372 FLUKE 万用表90310336 BC2010数字高压兆欧表直流电阻222.1Ω260.7Ω8.断路器操动机构动作可靠性试验 8.1合闸操作试验操作电压(V) 动作情况 操作电压(V) 动作情况 试验仪器及仪表名称、规格、编号 合闸线圈 85-110%U n可靠动作30%U n可靠不动作NBNW-V断路器特性测试仪操作次数338.2分闸操作试验操作电压(V) 动作情况 操作电压(V) 动作情况 试验仪器及仪表名称、规格、编号 分闸线圈 65-110%U n可靠动作30%U N可靠不动作NBNW-V断路器特性测试仪操作次数33结 论合 格试验单位 山东电力建设第一工程有限公司试验人员。

10kv真空断路器燃弧时间实验真空断路器灭弧室的真空度是保证真空开关绝缘性能和灭弧性能的重要技术指标，真空开关的真空度测试已经成为真空开关周期性检查和预防性试验的重要内容之一，本文介绍了几种真空度的现场检测方法，通过对真空断路器的灭弧室真空度降低原因的分析，说明了真空度测试仪的试验原理，并提出了利用真空度测试仪对真空开关进行真空度测试的一些问题和注意事项。

由于真空开关具有开断容量大、灭弧性能好、机械电子寿命长、维护工作量小、检修周期长等优点，在保定供电公司10 k V.35 kV电网中得到广泛应用。

截至2001年底，保定供电公司10 kV开关已经全部更换为真空开关。

从1999年～2001年，在真空开关发生的缺陷和事故中，真空度降低问题较突出，后果也较为严重，主要表现为真空泡慢性漏气导致真空度降低，有几次发现真空度降低引起开关断口间绝缘耐压不合格，险些造成开关爆炸。

同前几年真空开关的缺陷主要集中在机构上比较，目前开关缺陷主要集中在灭弧室的真空度上。

因此，切实加强真空开关的核心部件——真空灭弧室真空度的现场检测工作十分重要。

现场检查真空度常用观察法、交流耐压法、电磁法3种。

a．观察法主要是由运行人员对运行中的真空断路器进行简单判别，通过观察涂在真空玻璃泡内表面的吸气剂薄膜的颜色变化来判断真空度的变化。

真空度良好时，吸气剂的薄膜非常亮相镜面；如果真空度降低，吸气剂薄膜变成乳白色。

这种判断方法只有在真空度降到很低时才能被发现，并且对于陶瓷外壳的真空灭弧室无法使用。

b．交流耐压法是采用工频耐压法检查真空灭弧室真空度。

这种方法是以前的预防性试验中测试真空度时应用的主要方法。

将真空开关置于分闸状态，在真空灭弧室的动静触头之间加交流电压，工频耐压测试规范为：在额定开距时，两端加额定工频耐受电压的70％，稳定1 min，然后在1 min内升至额定工频耐受电压，保持1 min无仪表指针突变及跳闸现象即为合格。

允许管内有零星火星及其他轻微发光现象。
