kV真空断路器预防性试验报告

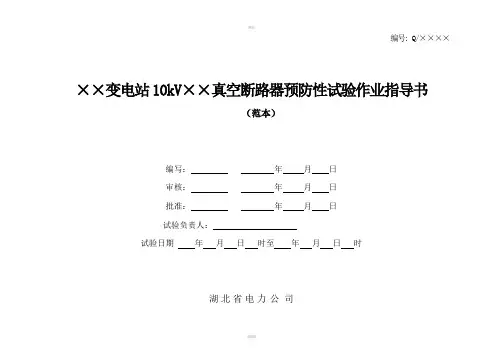

10k v真空断路器预防性试验作业指导书编号: Q/××××××变电站10kV××真空断路器预防性试验作业指导书（范本）编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时湖北省电力公司仅供学习与交流，如有侵权请联系网站删除谢谢11适用范围本作业指导书适用于××变电站10 kV×真空断路器预防性试验工作。

2规范性引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB 1984－-1989 交流高压断路器GB/T 3309--1989 高压开关设备常温下的机械试验DL/T 596 －-1996 电力设备预防性试验规程GB 50150 --2006 电气装置安装工程电气设备预防性试验标准湖北省电力公司220kV及以下输变电设备检修、试验、校验周期管理规定国家电网公司十八条重大事故反措国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）国家电网安监[2005]83号3试验前准备工作安排3.1准备工作仅供学习与交流，如有侵权请联系网站删除谢谢23.2人员要求3.3仪器仪表和工具仅供学习与交流，如有侵权请联系网站删除谢谢33.4危险点分析3.5安全措施仅供学习与交流，如有侵权请联系网站删除谢谢43.6试验分工4 试验程序仅供学习与交流，如有侵权请联系网站删除谢谢54.1开工4.2试验项目和操作标准仅供学习与交流，如有侵权请联系网站删除谢谢6仅供学习与交流，如有侵权请联系网站删除谢谢7仅供学习与交流，如有侵权请联系网站删除谢谢84.3竣工5 试验总结仅供学习与交流，如有侵权请联系网站删除谢谢96 作业指导书执行情况评估7 附录试验记录：10kV真空断路器试验记录。

预防性试验总结[大全]第一篇：预防性试验总结[大全]有机硅车间电气预防性试验总结预防性试验是电力设备运行和维护工作的一个重要环节，是保证电力系统安全运行的有效手段之一，是对现运行电设备电气性能的综合性的测试及评价，关系到电气设备及电气线路还能否继续正常、可靠投入生产运行；为提高电力设备健康水平及设备的安全稳定运行和车间生产可靠有序，我单位根据实际情况编制预防性试验方案和严格按照招标文件的技术要求及根据DL/T 596-2006电力设备预防性试验规程，完成了对有机硅车间电气设备的预防性试验工作。

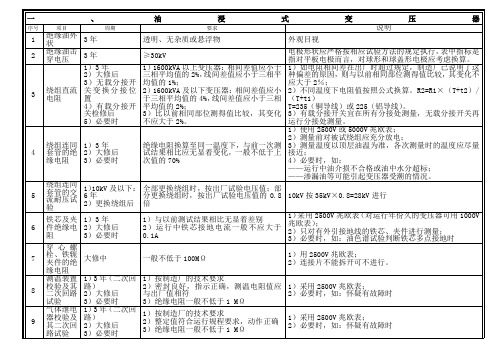

在设备试验中，对一次设备及二次回路的绝缘电阻、直流耐压、泄漏电流、直流电阻、交流耐压、断口及整体以及相间绝缘、高压柜进行继电保护二次的过流、速断及限时速断整定、一次传动、断路器性能的检测、电动机、变压器等项目进行认真细致的检查试验。

在这次试验中发现的问题汇总如下：1.10KV变电站开关柜1AH10反应导热油泵、2AH1导热油站2#变压器真空断路器弹跳时间过长超出规定范围值，建议跟换备用真空断路器。

2.10KV变电站部分综合保护装置内置电源已经馈电，造成装置持续报警建议及时跟换新电池。

3.10KV开关柜内五防连锁及断路器机械机构部分卡塞严重，建议联系厂家重新调整及对滑道、转轴部位做润滑处理。

4.10KV开关柜电缆及过电压保护器搭接部分松动，已进行了处理。

5.10KV开关柜Ⅰ、Ⅱ段电容柜综合保护装置定值及出口设置错误，保护装置不能联动开关跳闸已根据实际情况进行了调整，可正常使用。

6.35KV变电站Ⅱ段AH110变压器柜断路器动、静触头套管存在放电现象，为安全起见建议及时更换套管。

7.现场P1106、P1104、K1201C、C2121A等高压电动机因设备长时间运行、震动等原因，导致接线室内端子松动严重，已及时进行了处理。

8.10KV变电站1#导热油变压器过电压保护器B相放电电压偏低，超出规定值，建议及时更换。

9.10KV变电站、1#、2#、3#低压配电室均存在通风不良室内温度过高的现象，我们的电气元件只要投入运行，在正常情况下是持续运行的，内部电子元件就会发热，假如温度过高就会影响电气设备的安全运行，继电保护规程规定环境温度为应该保持在5℃---30℃，如果温度过高可能对微机保护装置的程序存储器芯片故障，也就是存储器对温度的干扰特别灵敏回导致保护装置误动，同时也影响电子元件的使用寿命。

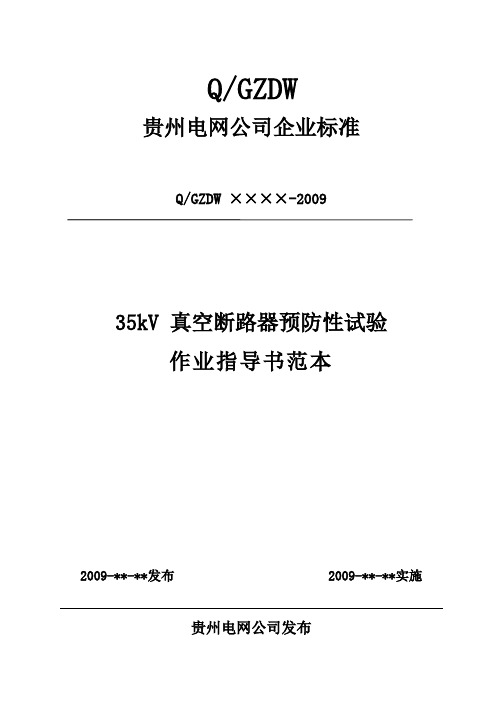

Q/GZDW贵州电网公司企业标准Q/GZDW ××××-200935kV 真空断路器预防性试验作业指导书范本2009-**-**发布 2009-**-**实施贵州电网公司发布前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于印发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《35kV 真空断路器预防性试验作业指导书范本》，本范本用于指导和规范贵州电网公司系统编写35kV真空断路器预防性试验作业指导书，同时作为相关专业人员学习与培训资料。

本范本由贵州电网公司生产技术部提出、归口。

本范本主要编写单位：贵阳供电局本范本主要编写人：何愈杰本范本主要审核人：孙建江田维国丁恒洪陈忠雷赖罗彬朱宇本范本通过贵州电网公司标准化委员会批准，自颁布之日起实施。

执行中的问题和意见，请及时向贵州电网公司生产技术部反馈。

目次前言 (Ⅰ)1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预控措施 (1)6 作业准备 (2)6.1 人员要求 (2)6.2 预试工器具准备 (2)7 作业周期 (3)8 工期定额 (3)9 设备主要参数 (3)10 作业流程 (4)11 作业项目、工艺要求、质量标准 (4)12 作业中可能出现的主要异常现象及对策 (5)13 作业后的验收和交接 (5)14 附录 (5)35kV真空断路器预防性试验作业指导书范本1 范围本范本适用于贵州电网公司35kV真空断路器预防性试验工作。

2 规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。

本书出版时，所有标准都会被修订，适用本书的各方，应探讨适用标准最新版本的可能性。

ISO 14001-1996环境管理体系规范及使用指南ISO 9000-2000 质量管理体系基础和术语ISO 9001-2000 质量管理体系要求GB/T 1.1-2000 《标准化工作导则第1部分：标准的结构和编写规则》GB/T 28001-2001职业健康安全管理体系规范DL 408-1991《电业安全工作规程》（发电厂和变电所电气部分）DL/T 600-2001《电力行业标准编写基本规定》Q / CSG 1 0007-2004 《电力设备预防性试验规程》Q / CSG 1 0004-2004 《电气工作票技术规范》（发电、变电部分）3 支持文件3.1 厂家的资料3.2《高压电气设备试验方法》（第二版）4 术语和定义4.1 导电回路电阻：指隔离开关在合闸状态下动、静触头间的接触电阻。

编号: Q/××××
××变电站10kV××真空断路器预防性试验作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
湖北省电力公司
1适用范围
本作业指导书适用于××变电站10 kV×真空断路器预防性试验工作。

2规范性引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB 1984－-1989 交流高压断路器
GB/T 3309--1989 高压开关设备常温下的机械试验
DL/T 596 －-1996 电力设备预防性试验规程
GB 50150 --2006 电气装置安装工程电气设备预防性试验标准
湖北省电力公司220kV及以下输变电设备检修、试验、校验周期管理规定
国家电网公司十八条重大事故反措
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）国家电网安监[2005]83号
3试验前准备工作安排3.1准备工作
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5安全措施
3.6试验分工
4 试验程序4.1开工
4.2试验项目和操作标准
4.3竣工
5 试验总结
6 作业指导书执行情况评估
7 附录
试验记录：
10kV真空断路器试验记录。

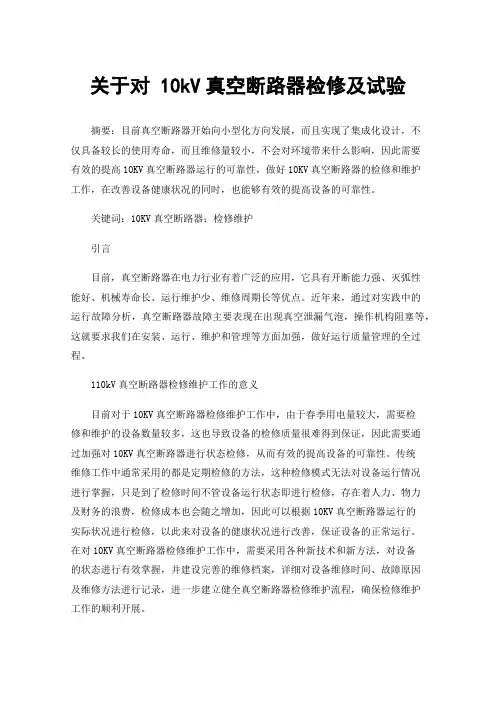

关于对 10kV真空断路器检修及试验摘要：目前真空断路器开始向小型化方向发展，而且实现了集成化设计，不仅具备较长的使用寿命，而且维修量较小，不会对环境带来什么影响，因此需要有效的提高10KV真空断路器运行的可靠性，做好10KV真空断路器的检修和维护工作，在改善设备健康状况的同时，也能够有效的提高设备的可靠性。

关键词：10KV真空断路器；检修维护引言目前，真空断路器在电力行业有着广泛的应用，它具有开断能力强、灭弧性能好、机械寿命长、运行维护少、维修周期长等优点。

近年来，通过对实践中的运行故障分析，真空断路器故障主要表现在出现真空泄漏气泡，操作机构阻塞等，这就要求我们在安装、运行、维护和管理等方面加强，做好运行质量管理的全过程。

110kV真空断路器检修维护工作的意义目前对于10KV真空断路器检修维护工作中，由于春季用电量较大，需要检修和维护的设备数量较多，这也导致设备的检修质量很难得到保证，因此需要通过加强对10KV真空断路器进行状态检修，从而有效的提高设备的可靠性。

传统维修工作中通常采用的都是定期检修的方法，这种检修模式无法对设备运行情况进行掌握，只是到了检修时间不管设备运行状态即进行检修，存在着人力、物力及财务的浪费，检修成本也会随之增加，因此可以根据10KV真空断路器运行的实际状况进行检修，以此来对设备的健康状况进行改善，保证设备的正常运行。

在对10KV真空断路器检修维护工作中，需要采用各种新技术和新方法，对设备的状态进行有效掌握，并建设完善的维修档案，详细对设备维修时间、故障原因及维修方法进行记录，进一步建立健全真空断路器检修维护流程，确保检修维护工作的顺利开展。

2常见的10kV真空断路器故障问题2.1分合闸操作失效在日常维护过程中，经常会出现断路器分合闸操作失效的问题，通过处理发现，导致断路器分合闸操作失效的原因有很多，其中以电动机断相运行和操作机构出现运行故障为主。

电动机断相运行是一种常见的10kV真空断路器故障问题，尤其是在联通高压电动机时，该问题的发生风险较高。

真空断路器预防性试验作业指导书编码：LSKYS-05二○一七年十月作业指导书签名页目录1.适用范围 (1)2.编写依据 (1)3.作业流程 (1)4.安全风险辨析与预控 (1)5.作业准备 (2)人员配备 (2)6.作业方法 (3)作业条件检查 (3)外观检查 (3)元件检查 (3)．主导电回路绝缘电阻测量 (3)测量每相导电回路的直流电阻 (3)．断路器的特性试验： (4)．交流耐压试验： (4)7. 质量控制措施及检验标准 (4)7．1质量控制措施 (4)7．2检验标准 (4)8验收记录 (5)9调试记录 (5)1.适用范围本作业指导书适用于真空断路器。

2.编写依据3.作业流程作业（工序）流程图4. 安全风险辨析与预控施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

5.作业准备人员配备工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置6.作业方法作业条件检查检查开关安装完毕，符合试验条件。

现场条件满足试验要求。

检查工作票完善，工作安全措施完善。

试验人员符合要求，熟悉相关资料和技术要求。

相关试验仪器已准备，并保证其完好。

外观检查检查开关安装完好，无机械损伤。

检查开关柜内无杂物，元器件无受潮现象。

柜体接地已完善可靠。

柜内二次接线完善，牢固。

柜体型号，铭牌参数与设计一致。

元件检查测量分、合闸线圈的绝缘电阻和直流电阻，用500V摇表分别测量分闸线圈和合闸线圈对地的绝缘电阻，要求不低于10MΩ，用万用表或单臂电桥分别测量分闸线圈和合闸线圈的直流电阻。

储能电机检查：用500V摇表测量电机的绝缘电阻；检查储能电机额定电压与设计相符，通入电机额定的电源，检查电机运转是否正常和储能机构工作是否正常。

．主导电回路绝缘电阻测量测量断路器导电回路对地及断口间的绝缘电阻，断路器在合闸状态，分别测量每相导电回路对地的绝缘电阻；在分闸状态测量各断口之间的绝缘电阻。

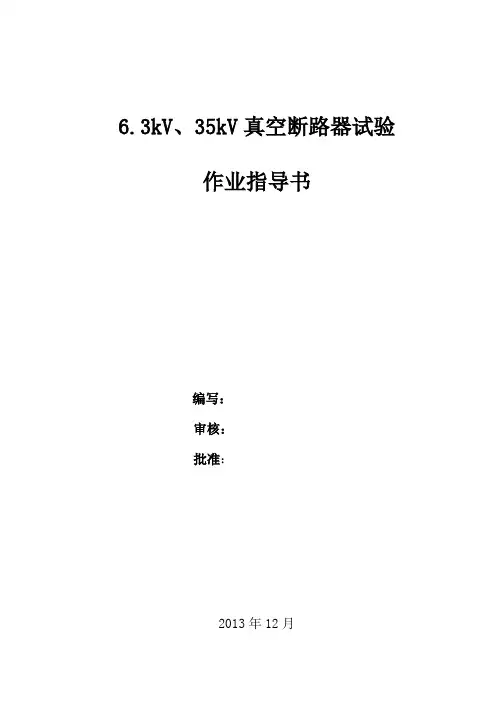

6.3kV、35kV真空断路器试验作业指导书编写：审核：批准：2013年12月目录一、6.3kV、35kV真空断路器试验二、兆欧表操作程序三、直流电阻测试仪操作程序四、回路电阻测试仪操作程序五、高压试验变压器及操作箱操作程六、高压开关特性测试仪操作程序一、6.3kV、35kV真空断路器试验一、适用范围：本作业指导书适用于站6.3kV、35kV真空断路器预防性试验。

二、规范性引用文件：1、GB 50150 2006 电气装置安装工程电气设备交接试验标准。

2、DL/T 474.1 2006 现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验。

3、Q/CSG 1 0007 2004 电力设备预防性试验规程。

4、集团公司《电力安全工作规程》(变电站和发电厂电气部分)。

5、Q/GXD 126.01-2006《电力设备交接和预防性试验规程》。

6、电气试验规程和运行规程。

三、支持文件：1、6.3kV、35kV开关接线图。

2、试验方案。

3、试验原始数据记录本。

4、6.3kV、35kV开关出厂试验报告。

5、6.3kV、35kV开关交接试验报告。

4、历次预防性试验报告。

四、试验项目：1、测量绝缘电阻；2、测量每相导电回路的电阻；3、测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻；4、交流耐压试验；5、测量断路器主触头的分、合闸时间；6、测量断路器主触头分、合闸的同期性；7、测量断路器合闸时触头的弹跳时间；8、断路器操动机构的试验；五、试验程序1、试验用仪器设备：2、试验环境条件：2.1、试验环境温度不低于5℃、相对湿度10～80%。

2.2、试验区域内无振动、无强电场干扰。

2.3、电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

3、试验前的准备工作：3.1、制定试验计划；根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备。

3.2、布置试验场地，对正常试验必须有明确的接线图，非典型试验必须有单独的接线图和试验方案。
