10kV真空断路器预防性试验报告

工程名称：阳光城假日广场(时代广场）10kV配电工程安装位置: 1AH 出线柜1.铭牌：真空断路器型号VB2 plus-12/T630-25 额定电压(kV) 12额定电流(A) 630 额定频率(Hz) 50操作电压(V) DC 110 额定短路开断电流(kA) 25电机电压（V）DC 110 额定短路持续时间(S) 4 出厂编号C1401539制造厂上海通用电气开关有限公司出厂日期2014年04月2. 分、合闸线圈检查：温度：21℃湿度：50 % 试验日期：2014年10月29日名称合闸分闸线圈电阻(Ω) 57.15 58.93绝缘电阻(MΩ) 36 433．操动机构试验：温度：21℃湿度：50 % 试验日期：2014年10月29日操作类别操作电压（V）操作次数可靠性试验试验结果合、分110%额定操作电压DC121V 3 ------- ----合80%额定操作电压DC88V 3 (80%~110%)Un可靠动作DC88V~121V通过分65%额定操作电压DC71.5V 3 ＜30%Un可靠不动作DC33V通过合、分、重合100%额定操作电压DC110V 3＞65%Un可靠动作DC71.5V通过储能时间3s4．时间测试：温度：21℃湿度：50 % 试验日期：2014年10月29日名称实测值要求A相B相C相合闸时间(ms) 36.2 36.6 36.3 35-70 合闸弹跳时间(ms) 0.6 0.6 0.6 ≦2 分闸时间(ms) 25.2 25.0 25.1 20-50 三相合闸不同期差(ms) 0.4 ≦2 三相分闸不同期差(ms) 0.2 ≦2相 别 A B C 要 求 值 电阻（μΩ）444444≤60μΩ6．绝缘及交流耐压试验: 温度：21℃ 湿度：50 % 试验日期：2014年10月29日 相别 试验项目 绝缘电阻（M ） 试验电压 （kV ）试验时间 （S ）试验结果试验前 试验后 A相对地 1000 1000 33.660通过断口 1500 1500 B相对地 1000 1500 断口 1000 1500 C 相对地 1000 1500 断口100015007．试验仪器仪表:器具名称 编号检验证编号检验单位有效期高压绝缘电阻测试仪 见检测报告充气式交直流高压试验变压器高压开关综合测试仪 回路电阻测试仪 万用表(可测温度)8．试验结果:合格。

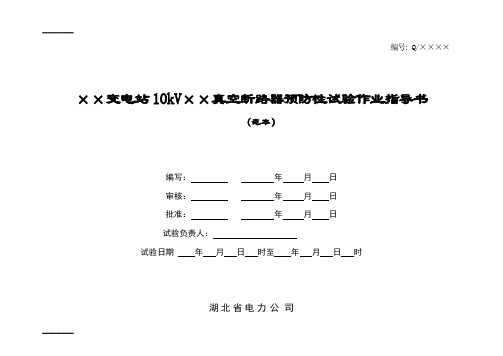

10k v真空断路器预防性试验作业指导书编号: Q/××××××变电站10kV××真空断路器预防性试验作业指导书（范本）编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时湖北省电力公司仅供学习与交流，如有侵权请联系网站删除谢谢11适用范围本作业指导书适用于××变电站10 kV×真空断路器预防性试验工作。

2规范性引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB 1984－-1989 交流高压断路器GB/T 3309--1989 高压开关设备常温下的机械试验DL/T 596 －-1996 电力设备预防性试验规程GB 50150 --2006 电气装置安装工程电气设备预防性试验标准湖北省电力公司220kV及以下输变电设备检修、试验、校验周期管理规定国家电网公司十八条重大事故反措国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）国家电网安监[2005]83号3试验前准备工作安排3.1准备工作仅供学习与交流，如有侵权请联系网站删除谢谢23.2人员要求3.3仪器仪表和工具仅供学习与交流，如有侵权请联系网站删除谢谢33.4危险点分析3.5安全措施仅供学习与交流，如有侵权请联系网站删除谢谢43.6试验分工4 试验程序仅供学习与交流，如有侵权请联系网站删除谢谢54.1开工4.2试验项目和操作标准仅供学习与交流，如有侵权请联系网站删除谢谢6仅供学习与交流，如有侵权请联系网站删除谢谢7仅供学习与交流，如有侵权请联系网站删除谢谢84.3竣工5 试验总结仅供学习与交流，如有侵权请联系网站删除谢谢96 作业指导书执行情况评估7 附录试验记录：10kV真空断路器试验记录。

工程名称：
安装位置：
1.铭牌：
2. 分、合闸线圈检查：温度:29℃湿度：60 ％试验日期：2011年11月7日
3．操动机构试验：温度:29℃湿度：60 ％试验日期：2011年11月7日
4．过流脱扣器试验：温度:29℃湿度：60 ％试验日期：2011年11月7日
5．时间测试：温度:29℃湿度：60 ％试验日期：2011年11月7日
6．断口接触电阻测试: 温度:29℃湿度：60 ％试验日期：2011年11月7日
最新范本,供参考！
7．绝缘及交流耐压试验: 温度:29℃湿度：60 ％试验日期：2011年11月7日
8．试验仪器仪表:
9．试验结果: 合格
备注：1.（出厂CT配比：200/5、400/5、600/5；现场实用：600/5）
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】
最新范本,供参考！。

编号: Q/××××
××变电站10kV××真空断路器预防性试验作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
湖北省电力公司
1适用范围
本作业指导书适用于××变电站10 kV×真空断路器预防性试验工作。

2规范性引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB 1984－-1989 交流高压断路器
GB/T 3309--1989 高压开关设备常温下的机械试验
DL/T 596 －-1996 电力设备预防性试验规程
GB 50150 --2006 电气装置安装工程电气设备预防性试验标准
湖北省电力公司220kV及以下输变电设备检修、试验、校验周期管理规定
国家电网公司十八条重大事故反措
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）国家电网安监[2005]83号
3试验前准备工作安排3.1准备工作
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5安全措施
3.6试验分工
4 试验程序4.1开工
4.2试验项目和操作标准
4.3竣工
5 试验总结
6 作业指导书执行情况评估
7 附录
试验记录：
10kV真空断路器试验记录。

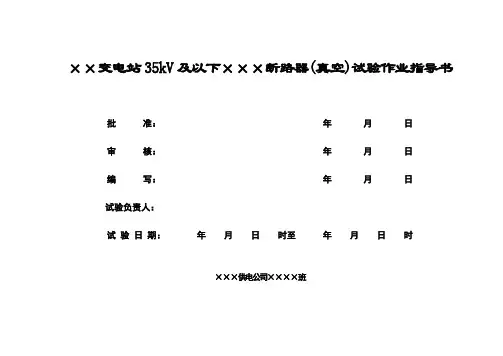

××变电站35kV及以下×××断路器(真空)试验作业指导书批准：年月日审核：年月日编写：年月日试验负责人：试验日期：年月日时至年月日时×××供电公司××××班1适用范围本作业指导书仅适用于××变电站35kV及引线×××断路器（真空）交接试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。

2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书发布时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996安徽电网电力设备预防性试验规程（试行）电生[2005]255号电气装置安装工程电气设备交接试验标准 GB 50150-91高压开关设备常温下的机械试验 GB/T 3309--1989试验仪器使用说明书3试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4 危险点分析3.5 人员分工4 试验程序4.1开工4.2 试验项目和操作标准4．3竣工5 试验总结6 作业指导书执行情况评估7附录试验记录：真空断路器试验记录。

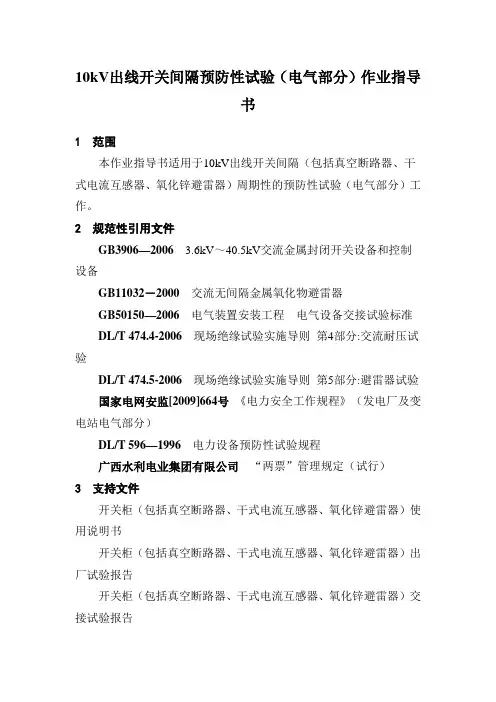

10kV出线开关间隔预防性试验（电气部分）作业指导书1范围本作业指导书适用于10kV出线开关间隔（包括真空断路器、干式电流互感器、氧化锌避雷器）周期性的预防性试验（电气部分）工作。

2规范性引用文件GB3906—2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB11032－2000交流无间隔金属氧化物避雷器GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试验实施导则第4部分:交流耐压试验DL/T 474.5-2006现场绝缘试验实施导则第5部分:避雷器试验国家电网安监[2009]664号《电力安全工作规程》（发电厂及变电站电气部分）DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3支持文件开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）使用说明书开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）出厂试验报告开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）交接试验报告历次预防性试验报告4 安全及预控措施4.1 安全措施4.1.1试验应填写变电第一种工作票。

4.1.2试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细布置试验中的安全注意事项。

4.1.3试验需要拆线时，拆前应做好标记，接后应进行检查。

4.1.4试验装置的金属外壳应可靠接地；高压引线应尽量缩短，必要时用绝缘物支持牢固。

4.1.5试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险!”的标示牌，并派人看守。

4.1.6试验需加高压时，加压前必须认真检查试验结线与仪表的开始状态，正确无误，通知有关人员撤离到安全区域，并取得试验负责人许可，方可加压。

加压过程中应有人监护并呼唱。

高压试验工作人员应穿绝缘鞋，在全部加压过程中，应精力集中，不得与他人闲谈，随时警戒异常现象发生。

4.1.7变更结线或试验结束时，应首先断开试验电源，放电，并将升压设备的高压部分短路接地。

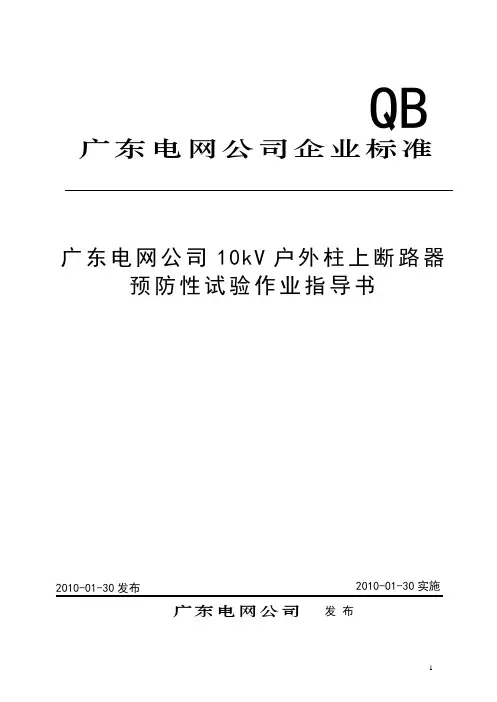

广东电网公司10kV 户外柱上断路器预防性试验作业指导书2010-01-30发布2010-01-30实施广东电网公司 发 布QB广东电网公司企业标准前言预防性试验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是电力设备运行和维护工作中必不可少的一个重要环节。

为了强化一次设备预防性试验工作，规范预防性试验现场作业，广东电网公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。

作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。

本作业指导书对10kV户外柱上断路器的预防性试验工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV户外柱上断路器的预防性试验工作。

本作业指导书由广东电网公司生产技术部提出、归口并解释。

本作业指导书起草单位：广东电网公司佛山供电局。

本作业指导书起草人：卢耀武、赵继光、李中霞、邹永良、杜键敏、冯建强、孔繁锦、郭文辉、刘协强、张汝藻。

目录1 范围 (4)2 规范性引用文件 (4)3 支持文件 (4)4 术语和定义 (4)5 安全及预控措施 (4)6 作业准备 (6)7 作业周期 (7)8 工期定额 (9)9 设备主要参数 (9)10 作业流程 (10)11 作业项目、工艺要求和质量标准 (11)12 作业中可能出现的主要异常现象及对策 (19)13作业后的验收与交接 (20)附录 10kV 户外柱上断路器试验记录 (21)1 范围本作业指导书适用于10kV户外柱上断路器的预防性试验工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB1984—2003 高压交流断路器GB50150—2006 电气装置安装工程电气设备交接试验标准DL408—1991 电业安全工作规程（发电厂和变电站电气部分）DL409—1991 电业安全工作规程（电力线路部分）DL/T 474.4-2006 现场绝缘试验实施导则DL/T664-2008 带电设备红外诊断应用规范Q/CSG 1 0004—2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）Q/CSG 1 0007—2004 电力设备预防性试验规程3 支持文件断路器使用说明书断路器出厂试验报告断路器交接试验报告历次试验报告安全生产风险管理体系4 术语和定义4.1 预防性试验：为了发现运行中设备的隐患，预防事故发生或设备损坏，对设备进行的检查、或监测，也包括取油样或气样进行的试验。

江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV备用0011．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4．操作机构测量5．动特性测量6.交流耐压试验7．试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV备用0021．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4．操作机构测量5．动特性测量6.交流耐压试验7．试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV飞线0031．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4．操作机构测量5．动特性测量6.交流耐压试验7．试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV清线0041．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4．操作机构测量5．动特性测量6.交流耐压试验7．试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV高线0051．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4．操作机构测量5．动特性测量6.交流耐压试验7．试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV麻线0061．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4．操作机构测量5．动特性测量6.交流耐压试验7．试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV #1电容器0611．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4．操作机构测量5．动特性测量6.交流耐压试验7．试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验江南能源供应XX公司电气试验报告隔离（刀闸）车试验报告安装位置: 35kV场变电站运行编号: 10kV分段隔离01011．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.交流耐压试验5．试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验江南能源供应XX公司电气试验报告熔断器手车试验报告安装位置: 35kV场变电站运行编号: 10kV 1段PT05141．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.交流耐压试验5.试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: #1主变0111．绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4．操作机构测量5．动特性测量6.交流耐压试验7．试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人：试验人员：试验日期：2013.4 试验性质：交接试验。

10kv真空断路器燃弧时间实验真空断路器灭弧室的真空度是保证真空开关绝缘性能和灭弧性能的重要技术指标，真空开关的真空度测试已经成为真空开关周期性检查和预防性试验的重要内容之一，本文介绍了几种真空度的现场检测方法，通过对真空断路器的灭弧室真空度降低原因的分析，说明了真空度测试仪的试验原理，并提出了利用真空度测试仪对真空开关进行真空度测试的一些问题和注意事项。

由于真空开关具有开断容量大、灭弧性能好、机械电子寿命长、维护工作量小、检修周期长等优点，在保定供电公司10 k V.35 kV电网中得到广泛应用。

截至2001年底，保定供电公司10 kV开关已经全部更换为真空开关。

从1999年～2001年，在真空开关发生的缺陷和事故中，真空度降低问题较突出，后果也较为严重，主要表现为真空泡慢性漏气导致真空度降低，有几次发现真空度降低引起开关断口间绝缘耐压不合格，险些造成开关爆炸。

同前几年真空开关的缺陷主要集中在机构上比较，目前开关缺陷主要集中在灭弧室的真空度上。

因此，切实加强真空开关的核心部件——真空灭弧室真空度的现场检测工作十分重要。

现场检查真空度常用观察法、交流耐压法、电磁法3种。

a．观察法主要是由运行人员对运行中的真空断路器进行简单判别，通过观察涂在真空玻璃泡内表面的吸气剂薄膜的颜色变化来判断真空度的变化。

真空度良好时，吸气剂的薄膜非常亮相镜面；如果真空度降低，吸气剂薄膜变成乳白色。

这种判断方法只有在真空度降到很低时才能被发现，并且对于陶瓷外壳的真空灭弧室无法使用。

b．交流耐压法是采用工频耐压法检查真空灭弧室真空度。

这种方法是以前的预防性试验中测试真空度时应用的主要方法。

将真空开关置于分闸状态，在真空灭弧室的动静触头之间加交流电压，工频耐压测试规范为：在额定开距时，两端加额定工频耐受电压的70％，稳定1 min，然后在1 min内升至额定工频耐受电压，保持1 min无仪表指针突变及跳闸现象即为合格。

允许管内有零星火星及其他轻微发光现象。

10kv真空断路器试验报告摘要：本次试验是对一台10kv真空断路器进行的全面测试，包括外观检查、电气性能测试、机械性能测试和环境适应性测试。

试验结果表明，该断路器符合相关标准的要求，能够稳定可靠地工作。

一、引言真空断路器是一种在高压电力系统中广泛应用的开关设备，其主要功能是在故障时迅速切断电路，保护设备和人员的安全。

本次试验的目的是对一台10kv真空断路器进行全面测试，验证其电气性能、机械性能和环境适应性等方面的指标是否符合相关标准的要求。

二、试验方法本次试验采用以下方法进行：1. 外观检查：检查断路器的外观是否完好，是否有明显损伤或腐蚀等情况。

2. 电气性能测试：测试断路器的电气性能，包括电气参数、操作性能、短路开断性能等方面的指标。

3. 机械性能测试：测试断路器的机械性能，包括机械参数、操作力矩、机械寿命等方面的指标。

4. 环境适应性测试：测试断路器在不同环境条件下的适应性，包括温度、湿度、震动等方面的指标。

三、试验结果1. 外观检查断路器外观完好，无明显损伤或腐蚀，符合相关标准的要求。

2. 电气性能测试断路器的电气参数、操作性能、短路开断性能等方面的指标均符合相关标准的要求。

具体测试结果如下：（1）电气参数：额定电压：10kV额定电流：630A额定短时耐受电流：20kA额定峰值耐受电流：50kA（2）操作性能：操作次数：1000次操作力矩：50N·m动作时间：≤30ms（3）短路开断性能：短路开断时间：≤20ms短路开断电流：≥20kA3. 机械性能测试断路器的机械参数、操作力矩、机械寿命等方面的指标均符合相关标准的要求。

具体测试结果如下：（1）机械参数：额定操作次数：10000次机械寿命：≥20000次（2）操作力矩：开断力矩：≤80N·m闭合力矩：≤60N·m4. 环境适应性测试断路器在不同环境条件下的适应性均符合相关标准的要求。

具体测试结果如下：（1）温度适应性：工作温度范围：-40℃~+70℃（2）湿度适应性：工作湿度范围：≤95%（3）震动适应性：振动频率：10Hz~55Hz加速度：0.75g四、结论本次试验表明，该10kv真空断路器符合相关标准的要求，能够稳定可靠地工作。
