管沟布置

致招标人的函中国石油兰州石油化工公司：尊敬的女士们、先生们：我们阅读并研究了“兰州石油化工公司新区建设12#街区B区室外综合管沟等配套工程（第一标段）”的招标文件，按照招标文件的要求，很荣幸在此递上我公司有关该工程的投标文件。

相信我们的技术文件符合您的要求，实践终将证明我们完全能够承担该工程的施工；同时同类工程的施工业绩，充分显示了我们的实力一定能优质快速的完成该工程的各项施工任务。

如果我们的标书一旦被接纳，我们将竭诚为业主服务，凭借几十年的施工经验及以往与业主的愉快合作，确保工程质量和工期目标，使业主放心，让业主满意。

我们期待着您的佳音。

投标单位：甘肃金峰建筑安装工程有限公司法定代表人：单位地址：兰州市西固区化工街208号日期：二O一一年元月二十日兰州石油化工公司新区建设12#街区B区室外综合管沟等配套工程（第一标段）第一章编制依据一、编制说明本施工组织设计是依据“兰州石油化工公司新区建设12#街区B区室外综合管沟等配套工程（第一标段）”招标文件的要求编制，其主要内容包括主要施工方案,确保工程质量的措施以及质量保证体系、确保施工进度计划的措施以及施工进度计划网络图、横道图，施工现场平面布置图，劳动力组织计划、劳务工资发放措施，维护社会稳定和劳务工队伍的措施，机械设备安排计划，资金需用计划及主要材料构配件计划、执行国家、行业、地方强制性标准规范的具体措施，确保安全生产及文明施工的措施、采用国家、省建设行政主管部门推广的新工艺、新技术、新材料和保证工程质量或节约投资的对比方案，合理化建议等部分。

如我公司中标，将根据详细的设计文件和工程实际情况，进一步细化和补充施工组织设计与施工技术方案，做为施工现场施工的指导性方案。

二、编制原则针对本工程的特点，我公司将充分发挥人员、装备、技术和管理方面的优势，制定切实可行的措施，确保工程质量达到“合格”标准。

1、根据建设单位招标文件的施工期限，保证该工程按期或提前完成任务。

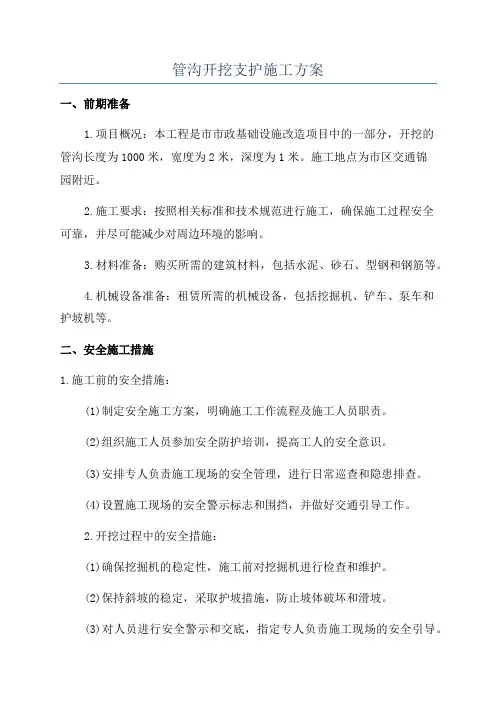

管沟开挖支护施工方案一、前期准备1.项目概况：本工程是市市政基础设施改造项目中的一部分，开挖的管沟长度为1000米，宽度为2米，深度为1米。

施工地点为市区交通锦园附近。

2.施工要求：按照相关标准和技术规范进行施工，确保施工过程安全可靠，并尽可能减少对周边环境的影响。

3.材料准备：购买所需的建筑材料，包括水泥、砂石、型钢和钢筋等。

4.机械设备准备：租赁所需的机械设备，包括挖掘机、铲车、泵车和护坡机等。

二、安全施工措施1.施工前的安全措施：(1)制定安全施工方案，明确施工工作流程及施工人员职责。

(2)组织施工人员参加安全防护培训，提高工人的安全意识。

(3)安排专人负责施工现场的安全管理，进行日常巡查和隐患排查。

(4)设置施工现场的安全警示标志和围挡，并做好交通引导工作。

2.开挖过程中的安全措施：(1)确保挖掘机的稳定性，施工前对挖掘机进行检查和维护。

(2)保持斜坡的稳定，采取护坡措施，防止坡体破坏和滑坡。

(3)对人员进行安全警示和交底，指定专人负责施工现场的安全引导。

(4)尽量避免与周边建筑物或管线相互影响，对可能存在的风险进行评估。

三、施工流程1.布置施工场地：在施工区域周边设置围挡和安全警示标志，设置施工物资堆放区。

2.测量定位：根据设计图纸将开挖的起点、终点和标高进行测量定位。

3.开挖土方：根据设计要求使用挖掘机进行开挖，施工人员对挖掘机进行操作和指引。

4.支护结构施工：在开挖施工的同时，进行支护结构的施工，包括搭设钢架和固定混凝土板等。

5.管道敷设：在支护结构完成后，进行管道的敷设，并进行相应的连接和封堵处理。

6.回填土方：管道敷设完成后，对已敷设管道进行回填，使用合适的土方回填。

7.压实土方和平整地表：对回填土方进行压实和平整，使地表恢复原貌，并进行固化处理。

四、材料及机械设备使用1.材料使用：(1)水泥和砂石：用于混凝土的制备和管道的支护。

(2)型钢和钢筋：用于支护结构的搭设和固定。

(3)管道：用于排水、供气、供水等。

难度较拆假墙要高得多，而且当装饰层与真实地板间充满水的时候，有相当 的重量，此时再加上降板结构本身的不安全因素，就可能导致“灭顶之灾”.
二、通气管设计 1、目的
（1）、保持排水系统内的空气压力与大气压平衡，防止存水弯内 水封破坏。 （2）、使系统排水畅通，水流条件好。 （3）、使排水管道内的气体与室外大气进行对流，防止室内管道 系统积聚有害气体而损伤人员、发生火灾及腐蚀管道。 （4）、减少排水系统噪声。
3、通气管与排水管道连接：
（1）、器具通气管应设在存水弯出口端（见图4.9.1）。环形 通气管应在横支管上最始端的两个卫生器具间接出，并应在排 水支管中心线以上与排水支管呈垂直或45 °向上连接。
（2）、底层排水单独排出且需设通气管时， 通气管宜在排出管 上最下游的卫生器具之后接出，并应在排出管中心线以上与排出管 呈垂直或45 °向上连接。
的洗涤盆、地漏或排水明沟。 见生活泵房布置图：酒店\生活水泵房.dwg
7、同层排水布置与敷设：
（1）、排水横管在设计充满度下最小排水流速（自净流速）要 求：DN ≤ 150mm， v=0.65m/s；DN=200 mm， v=0.7m/s。
（2）、采用沿墙敷设方式时，接入同一排水立管的排水横支管 宜沿同一墙面或相邻墙面敷设，排水支管可采用暗敷或明装。暗敷 时可埋设在非承重墙内或利用装饰墙隐藏管道。
f、排水立管与排出管端部的连接，宜采用两个45°弯头或弯 曲半径不小于4倍管径的90°弯头或90°变径弯头。当采用异径管 接弯头方式变径时，异径管宜用偏心异径管，偏心侧宜在转弯的内 圆一侧（图4.6.11-1）。
g、靠近排水立管底部的排水支管连接，Байду номын сангаас符合下列要求： ●、最低排水横支管与立管连接处距排水立管管底垂直距离h1，

致招标人的函中国石油兰州石油化工公司：尊敬的女士们、先生们：我们阅读并研究了“兰州石油化工公司新区建设12#街区B区室外综合管沟等配套工程（第一标段）”的招标文件，按照招标文件的要求，很荣幸在此递上我公司有关该工程的投标文件。

相信我们的技术文件符合您的要求，实践终将证明我们完全能够承担该工程的施工；同时同类工程的施工业绩，充分显示了我们的实力一定能优质快速的完成该工程的各项施工任务。

如果我们的标书一旦被接纳，我们将竭诚为业主服务，凭借几十年的施工经验及以往与业主的愉快合作，确保工程质量和工期目标，使业主放心，让业主满意。

我们期待着您的佳音。

投标单位：甘肃金峰建筑安装工程有限公司法定代表人：单位地址：兰州市西固区化工街208号日期：二O一一年元月二十日兰州石油化工公司新区建设12#街区B区室外综合管沟等配套工程（第一标段）第一章编制依据一、编制说明本施工组织设计是依据“兰州石油化工公司新区建设12#街区B区室外综合管沟等配套工程（第一标段）”招标文件的要求编制，其主要内容包括主要施工方案,确保工程质量的措施以及质量保证体系、确保施工进度计划的措施以及施工进度计划网络图、横道图，施工现场平面布置图，劳动力组织计划、劳务工资发放措施，维护社会稳定和劳务工队伍的措施，机械设备安排计划，资金需用计划及主要材料构配件计划、执行国家、行业、地方强制性标准规范的具体措施，确保安全生产及文明施工的措施、采用国家、省建设行政主管部门推广的新工艺、新技术、新材料和保证工程质量或节约投资的对比方案，合理化建议等部分。

如我公司中标，将根据详细的设计文件和工程实际情况，进一步细化和补充施工组织设计与施工技术方案，做为施工现场施工的指导性方案。

二、编制原则针对本工程的特点，我公司将充分发挥人员、装备、技术和管理方面的优势，制定切实可行的措施，确保工程质量达到“合格”标准。

1、根据建设单位招标文件的施工期限，保证该工程按期或提前完成任务。

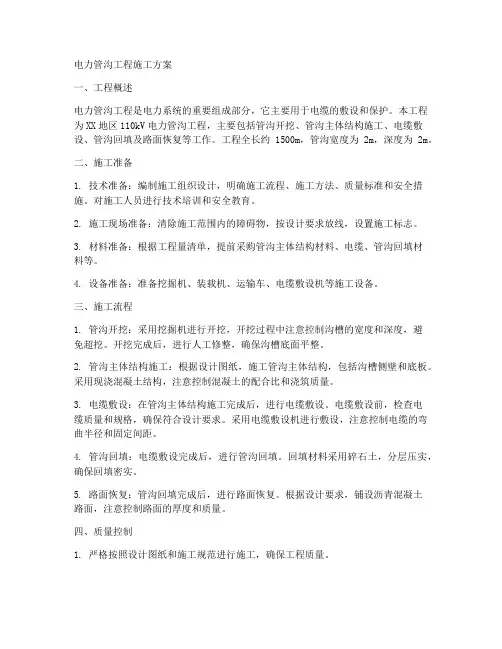

电力管沟工程施工方案一、工程概述电力管沟工程是电力系统的重要组成部分，它主要用于电缆的敷设和保护。

本工程为XX地区110kV电力管沟工程，主要包括管沟开挖、管沟主体结构施工、电缆敷设、管沟回填及路面恢复等工作。

工程全长约1500m，管沟宽度为2m，深度为2m。

二、施工准备1. 技术准备：编制施工组织设计，明确施工流程、施工方法、质量标准和安全措施。

对施工人员进行技术培训和安全教育。

2. 施工现场准备：清除施工范围内的障碍物，按设计要求放线，设置施工标志。

3. 材料准备：根据工程量清单，提前采购管沟主体结构材料、电缆、管沟回填材料等。

4. 设备准备：准备挖掘机、装载机、运输车、电缆敷设机等施工设备。

三、施工流程1. 管沟开挖：采用挖掘机进行开挖，开挖过程中注意控制沟槽的宽度和深度，避免超挖。

开挖完成后，进行人工修整，确保沟槽底面平整。

2. 管沟主体结构施工：根据设计图纸，施工管沟主体结构，包括沟槽侧壁和底板。

采用现浇混凝土结构，注意控制混凝土的配合比和浇筑质量。

3. 电缆敷设：在管沟主体结构施工完成后，进行电缆敷设。

电缆敷设前，检查电缆质量和规格，确保符合设计要求。

采用电缆敷设机进行敷设，注意控制电缆的弯曲半径和固定间距。

4. 管沟回填：电缆敷设完成后，进行管沟回填。

回填材料采用碎石土，分层压实，确保回填密实。

5. 路面恢复：管沟回填完成后，进行路面恢复。

根据设计要求，铺设沥青混凝土路面，注意控制路面的厚度和质量。

四、质量控制1. 严格按照设计图纸和施工规范进行施工，确保工程质量。

2. 对施工过程中的关键环节进行质量检查，如管沟开挖深度、管沟主体结构施工、电缆敷设等。

3. 加强施工过程中的质量控制，及时发现和解决问题。

五、安全管理1. 制定施工现场安全管理制度，明确安全责任和安全要求。

2. 对施工现场进行定期安全检查，及时发现和消除安全隐患。

3. 对施工人员进行安全培训和教育，提高安全意识。

六、环境保护1. 严格执行环境保护法规，做好施工现场的环境保护工作。

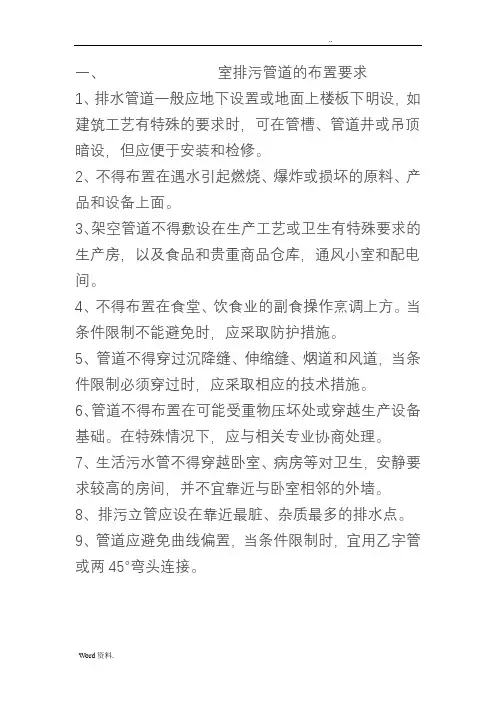

一、室排污管道的布置要求1、排水管道一般应地下设置或地面上楼板下明设，如建筑工艺有特殊的要求时，可在管槽、管道井或吊顶暗设，但应便于安装和检修。

2、不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备上面。

3、架空管道不得敷设在生产工艺或卫生有特殊要求的生产房，以及食品和贵重商品仓库，通风小室和配电间。

4、不得布置在食堂、饮食业的副食操作烹调上方。

当条件限制不能避免时，应采取防护措施。

5、管道不得穿过沉降缝、伸缩缝、烟道和风道，当条件限制必须穿过时，应采取相应的技术措施。

6、管道不得布置在可能受重物压坏处或穿越生产设备基础。

在特殊情况下，应与相关专业协商处理。

7、生活污水管不得穿越卧室、病房等对卫生，安静要求较高的房间，并不宜靠近与卧室相邻的外墙。

8、排污立管应设在靠近最脏、杂质最多的排水点。

9、管道应避免曲线偏置，当条件限制时，宜用乙字管或两45°弯头连接。

10、管道穿过承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m.。

11、高耸构筑物和构筑高度在50m以上，或抗震设防8度地区的高层建筑，应在立管每隔二层设置伸缩接头。

12、立管仅设置伸顶通管时,最低排水横管与立管相接处距立管底部距离不得小于下表1的规定。

最低横管与立管连接处至立管底部距离表1注:①当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时,可将表中垂直距离缩小一档。

②排水支管连接在排出管或排水横干管上时，连接点距立管底部水平距离不宜小于3.0 m.③不能满上述两条件时,则排水支管应单独排出室外。

13、一般厂房，为防止机械损坏管道，管道最小埋设深度应按下表2规定：埋管深度表2注:在铁路下应敷设钢管或给水铸铁管;管道的埋设深度不小于1.0m。

管材和附件一、管材的选用：1.生活污水管道一般采用硬聚氯乙烯管或铸铁管。

2.工业废水管材可根据废水性质，管材的机械强度及管道敷设方法等因素，经技术经济比较后确定。

雨水管道布置【篇一：排水管道布置和敷设要求及注意事项】一、室内排污管道的布置要求1 、排水管道一般应地下设置或地面上楼板下明设，如建筑工艺有特殊的要求时，可在管槽、管道井或吊顶内暗设，但应便于安装和检修。

2 、不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备上面。

3 、架空管道不得敷设在生产工艺或卫生有特殊要求的生产房内，以及食品和贵重商品仓库，通风小室和配电间内。

4 、不得布置在食堂、饮食业的副食操作烹调上方。

当条件限制不能避免时，应采取防护措施。

5、管道不得穿过沉降缝、伸缩缝、烟道和风道，当条件限制必须穿过时，应采取相应的技术措施。

6、管道不得布置在可能受重物压坏处或穿越生产设备基础。

在特殊情况下，应与相关专业协商处理。

7 、生活污水管不得穿越卧室、病房等对卫生，安静要求较高的房间，并不宜靠近与卧室相邻的外墙。

8 、排污立管应设在靠近最脏、杂质最多的排水点。

10 、管道穿过承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m. 。

11 、高耸构筑物和构筑高度在50m 以上，或抗震设防8 度地区的高层建筑，应在立管每隔二层设置伸缩接头。

12 、立管仅设置伸顶通管时,最低排水横管与立管相接处距立管底部距离不得小于下表 1 的规定。

最低横管与立管连接处至立管底部距离表 1 注:①当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时,可将表中垂直距离缩小一档。

②排水支管连接在排出管或排水横干管上时，连接点距立管底部水平距离不宜小于 3.0 m. ③不能满上述两条件时,则排水支管应单独排出室外。

13 、一般厂房，为防止机械损坏管道，管道最小埋设深度应按下表2 规定：埋管深度表2注:在铁路下应敷设钢管或给水铸铁管;管道的埋设深度不小于 1.0m 管材和附件一、管材的选用：1. 生活污水管道一般采用硬聚氯乙烯管或铸铁管。

2. 工业废水管材可根据废水性质，管材的机械强度及管道敷设方法等因素，经技术经济比较后确定。

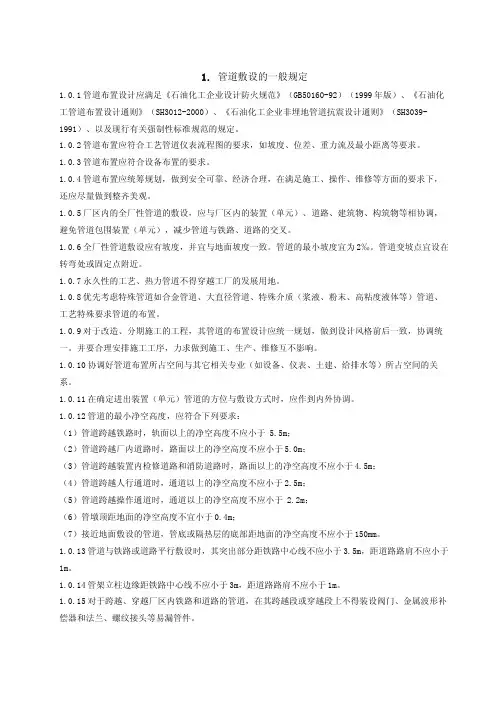

1.管道敷设的一般规定1.0.1管道布置设计应满足《石油化工企业设计防火规范》（GB50160-92）（1999年版）、《石油化工管道布置设计通则》（SH3012-2000）、《石油化工企业非埋地管道抗震设计通则》（SH3039-1991）、以及现行有关强制性标准规范的规定。

1.0.2管道布置应符合工艺管道仪表流程图的要求，如坡度、位差、重力流及最小距离等要求。

1.0.3管道布置应符合设备布置的要求。

1.0.4管道布置应统筹规划，做到安全可靠、经济合理，在满足施工、操作、维修等方面的要求下，还应尽量做到整齐美观。

1.0.5厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物、构筑物等相协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉。

1.0.6全厂性管道敷设应有坡度，并宜与地面坡度一致。

管道的最小坡度宜为2‰。

管道变坡点宜设在转弯处或固定点附近。

1.0.7永久性的工艺、热力管道不得穿越工厂的发展用地。

1.0.8优先考虑特殊管道如合金管道、大直径管道、特殊介质（浆液、粉末、高粘度液体等）管道、工艺特殊要求管道的布置。

1.0.9对于改造、分期施工的工程，其管道的布置设计应统一规划，做到设计风格前后一致，协调统一。

并要合理安排施工工序，力求做到施工、生产、维修互不影响。

1.0.10协调好管道布置所占空间与其它相关专业（如设备、仪表、土建、给排水等）所占空间的关系。

1.0.11在确定进出装置（单元）管道的方位与敷设方式时，应作到内外协调。

1.0.12管道的最小净空高度，应符合下列要求：（1）管道跨越铁路时，轨面以上的净空高度不应小于 5.5m；（2）管道跨越厂内道路时，路面以上的净空高度不应小于5.0m；（3）管道跨越装置内检修道路和消防道路时，路面以上的净空高度不应小于4.5m；（4）管道跨越人行通道时，通道以上的净空高度不应小于2.5m；（5）管道跨越操作通道时，通道以上的净空高度不应小于 2.2m；（6）管墩顶距地面的净空高度不宜小于0.4m；（7）接近地面敷设的管道，管底或隔热层的底部距地面的净空高度不应小于150mm。

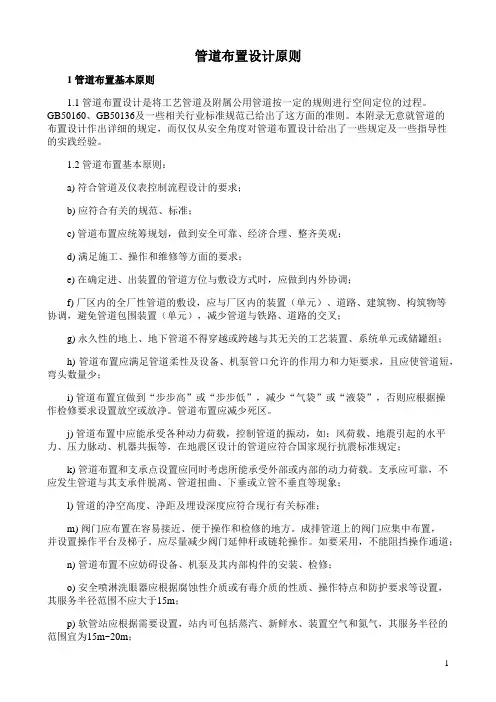

管道布置设计原则1 管道布置基本原则1.1 管道布置设计是将工艺管道及附属公用管道按一定的规则进行空间定位的过程。

GB50160、GB50136及一些相关行业标准规范已给出了这方面的准则。

本附录无意就管道的布置设计作出详细的规定，而仅仅从安全角度对管道布置设计给出了一些规定及一些指导性的实践经验。

1.2 管道布置基本原则：a) 符合管道及仪表控制流程设计的要求；b) 应符合有关的规范、标准；c) 管道布置应统筹规划，做到安全可靠、经济合理、整齐美观；d) 满足施工、操作和维修等方面的要求；e) 在确定进、出装置的管道方位与敷设方式时，应做到内外协调；f) 厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；g) 永久性的地上、地下管道不得穿越或跨越与其无关的工艺装置、系统单元或储罐组；h) 管道布置应满足管道柔性及设备、机泵管口允许的作用力和力矩要求，且应使管道短，弯头数量少；i) 管道布置宜做到“步步高”或“步步低”，减少“气袋”或“液袋”，否则应根据操作检修要求设置放空或放净。

管道布置应减少死区。

j) 管道布置中应能承受各种动力荷载，控制管道的振动，如：风荷载、地震引起的水平力、压力脉动、机器共振等，在地震区设计的管道应符合国家现行抗震标准规定；k) 管道布置和支承点设置应同时考虑所能承受外部或内部的动力荷载。

支承应可靠，不应发生管道与其支承件脱离、管道扭曲、下垂或立管不垂直等现象；l) 管道的净空高度、净距及埋设深度应符合现行有关标准；m) 阀门应布置在容易接近、便于操作和检修的地方。

成排管道上的阀门应集中布置，并设置操作平台及梯子。

应尽量减少阀门延伸杆或链轮操作。

如要采用，不能阻挡操作通道；n) 管道布置不应妨碍设备、机泵及其内部构件的安装、检修；o) 安全喷淋洗眼器应根据腐蚀性介质或有毒介质的性质、操作特点和防护要求等设置，其服务半径范围不应大于15m；p) 软管站应根据需要设置，站内可包括蒸汽、新鲜水、装置空气和氮气，其服务半径的范围宜为15m~20m；q) 金属管道除与阀门、仪表、设备等需要用法兰或螺纹连接者外，应尽量采用焊接连接。

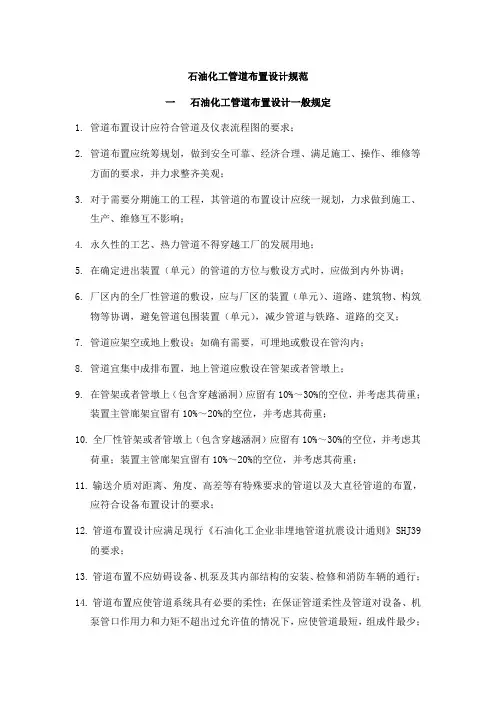

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

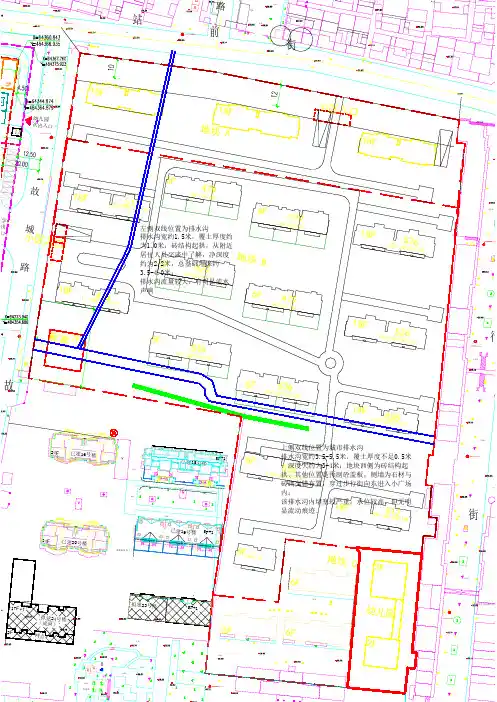

A
A 5F+1
已建15号楼
6F
排水沟宽约3.5-5.5米，覆土厚度不足0.5米
沙石
，53深6度大约为3-4米；地块西侧为砖结构起
134+13拱4+1，34+其134他位置是预制砼盖板，侧墙为石材与
砖砌交错布置，穿过步行街向东进入小广场
水泥
花砖
内；
该排水沟内堵塞较严重，水位较高，但无明
显流动痕迹。 18F
站
沥
花砖
2F
班级 活动 场地 (60㎡）
门卫
沥
幼儿园
次出入口
18F
路
前
花砖
花砖
水泥
街
沥
18F 地块 A
小区入口 18F
故
18F
花砖
小学
主出
城
口
小区入口
512 128+128+128+128
6F 479
148+149+182
左侧双线位置为排水沟 排水沟宽约1.5米，覆土厚度约 为1.0米，砖结构起拱，从附近
512 128+128+128+128
已建19号楼 5F+1
荣和泉印名门
拟建23号楼
花砖
大理石
花砖
6F 134+134
5F+1
5F
水泥
地块 C 3F 6F
水泥
幼儿园
6F 2F
大理石
行
大理石
大理石
街
大理石
昌乐县步行街邮电支局
6F 479
148+149+182
路

管沟开挖工程方案设计要求一、概述管沟开挖工程是指为了铺设管线或者进行管道维护和修理而进行的开挖作业。

在进行管沟开挖工程时，需要严格遵守相关的设计要求，以确保工程的顺利进行和安全完成。

本文将就管沟开挖工程方案设计要求进行详细分析和探讨。

二、设计依据1. 《建筑地基基础工程质量验收规范》2. 《城市地下综合管线埋设设计规范》3. 《施工安全技术规范》4. 《钢管道设计与安装规范》三、设计内容1. 地质勘察和分析在进行管沟开挖工程设计之前，需要对工程所在地的地质条件进行勘察和分析。

地质勘察应包括地质构造、地貌特征、土壤类型、地下水位等信息，并对可能存在的地质灾害进行评估，以便为后续的工程设计和施工提供参考数据。

2. 管线布置和埋深设计管线的布置和埋深设计是管沟开挖工程设计的核心内容。

在进行管线布置和埋深设计时，需要充分考虑管线的类型、直径、埋设深度、水平和垂直坡度以及交叉口、检查井、阀门等设施的设置。

3. 施工工艺和方法针对不同类型的管线和地质条件，需要采用不同的施工工艺和方法。

在进行管沟开挖工程设计时，需要详细规定施工工艺和方法，包括开挖方式、支护结构、排水设施、土方工程等内容。

4. 施工安全措施管沟开挖工程是一项复杂的工程活动，施工过程中存在一定的安全风险。

因此，在进行管沟开挖工程设计时，需要充分考虑施工安全措施，包括现场安全管理、安全防护设施、危险源的识别和控制等内容。

5. 环境保护和资源利用管沟开挖工程在进行的过程中，必须重视对周边环境的保护和对资源的合理利用。

在设计过程中，需要合理规划施工方案，做好环境保护和资源利用工作。

6. 工程质量验收管沟开挖工程结束后，需要对工程质量进行验收。

验收内容包括开挖质量、支护结构的稳定性、管线埋设质量、工程竣工图纸和资料的编制等。

四、设计要求1. 严格遵守相关规范和标准，确保管沟开挖工程设计符合国家和行业要求。

2. 根据具体工程条件，合理选择施工工艺和方法，确保工程施工安全、高效、节能。

一、强电电缆沟的做法（一）、道路范围外的电缆沟采用D101-1-7《电缆敷设》94D101-5，第28页无覆盖层电缆沟（二）电缆沟土建部分的做法，采用《地沟及盖板》（2009年合订本）02J331第十页C1008-2 9（沟宽1000）。

第十一页C1008-2（素混泥土说明）但三号楼南侧的电缆沟沟宽改为1200，沟深改为1100（二）、道路下的电缆沟采用D101—1~7《电缆敷设》94D101-5,第28页，无覆盖层电缆沟（二）电缆沟的土建部分做法采用《地沟及盖板》（2009年合订本）02J331第13页，R1008-2详图选用第14页R—1008—2（钢筋混泥土地沟详图一）盖板选用02J331,第二十七页.，盖板净跨1000，盖板型号B10-6（三）、电缆沟转弯做法采用94D101---5第35页电缆沟转90度（二）电缆沟交叉段采用94D101—5第38页，过梁选用10号槽钢【100安装参加建筑配件标准图。

二、弱电电缆沟的做法（一）、地沟做法采用《地沟及盖板》（2009年合订本）02J331第10页C0606-1，第11页C0606—1支架做法采用电缆敷设（2002年合订本）94D101-5第29页支架1，过梁∠40*4层架∠=350MM盖板做法采用《地沟与盖板》（2009年合订本）02J331第27页B6-6，第30页B6—6。

（二）《总平面管网综合图》（总施3）说明3、所有直埋式管道均布置在强、弱电管沟下部，4、各管道铺设标高详见各专业施工图纸。

（三）雨水、污水管的环刚度按05SS518图集的8KN/M²选用，砂垫层的宽度按05SS518图集中的确定砂垫层的宽度、深度，盖板按图集05SS518选用铸铁盖板。

（四）钢筋混泥土化粪池通过03S702图集和水施图中的室外雨、污水管高程表计算可以确认覆土深度，预制件数按03S702图集可确定，三格化粪池的井盖按指定的图集平面图可确定为三个。

泵冷却水的作用是什么？ 泵冷却水的作用是什么？其管道设计有哪 些要求？ 些要求？
可降低轴承的温度 带走从轴封渗漏出的少量液体， 带走从轴封渗漏出的少量液体，并传导出磨擦热 降低填料函温度，改善机械密封工作条件， 降低填料函温度，改善机械密封工作条件，延长使用寿命 冷却高温介质泵的支座， 冷却高温介质泵的支座，防止热膨胀引起泵与电机同心度 的偏移 泵冷却水管道设计的要求： 泵冷却水管道设计的要求： 泵冷却水系统要根据工艺要求进行管道安装设计 冷却水管道尽量靠近泵底座或泵基础侧面布置 各泵的供水支管均应设阀门， 各泵的供水支管均应设阀门，闭式回水管道上应设阀门和 看窗，开式回水管道引至泵基础边小沟内或经管道排出。 看窗，开式回水管道引至泵基础边小沟内或经管道排出。 当压力回水时，进出口总管应有连通管， 当压力回水时，进出口总管应有连通管，最低点设排液阀
蒸汽管道和蒸汽加热设备哪些部位需 设置疏水阀？ 设置疏水阀？
在蒸汽管道和蒸汽加热设备的下述部位应设置疏水阀： 在蒸汽管道和蒸汽加热设备的下述部位应设置疏水阀： 饱和蒸汽管道的末端或最低点，蒸汽伴热管的末端。 饱和蒸汽管道的末端或最低点，蒸汽伴热管的末端。如 果蒸汽管道较长时，每隔一定距离亦应设疏水阀； 果蒸汽管道较长时，每隔一定距离亦应设疏水阀；饱和 蒸汽管道的每个立式“ 蒸汽管道的每个立式“型”补偿器前或最低点 饱和蒸汽系统的减压阀前和调节阀前 蒸汽分水器及蒸汽加热设备等下部 经常处于热备用状态的设备进汽管的最低点 扩容器的下部，分汽缸(蒸汽分配管) 扩容器的下部，分汽缸(蒸汽分配管)的下部以及水平安 装的波纹补偿器的波峰下部
管道布置设计中 常见的一些问题
可燃液体、 可燃液体、可燃气体的管道设计 的原则是什么？ 的原则是什么？
管道不得穿越与其无关的建筑物 管道应架空或沿地敷设 必须采用管沟敷设时， 必须采用管沟敷设时，应采取防止气体或液体在管沟内 积聚的措施，并在进、 积聚的措施，并在进、出装置及厂房处密封隔断 管沟内的污水， 管沟内的污水，应经水封井排入生产污水管道 取样管道不应引入化验室 金属管道除特殊需用法兰连接外， 金属管道除特殊需用法兰连接外，均应采用焊接连接

市政管网管沟施工安全防护方案D楼东侧部分编制：审核：批准：-有限公司-----年--月--日目录一、工程概况二、组织部署三、安全施工方案四、沟槽开挖支护方案五、沟槽开挖施工技术方案六、应急救援预案七、安全施工领导小组职责八、安全应急救援联系电话管沟施工安全防护方案一、工程概况本项目涉及市政综合管网雨水、污水、给水三个部分;本方案主要针对于D楼东侧区域部分开挖深度超过3米深度区域制定;工程地质特性：本工程所在场地地形较平坦,土质以耕地黏土为主,正常放坡开挖满足施工安全条件,但因部分区域原地貌偏高,造成局部开挖深度超过3米后附超出区域界线图 ,为保证施工安全,特制订本专项方案;二、组织部署：成立以生产经理为组长总工程师为副组长、由各部门负责人参加的安全文明施工领导小组,经理部配备专职安全员、施工班组设兼职安全员：组长：副组长：组员：三、安全施工方案坚持贯彻"安全第一,预防为主"的方针,严格遵守国家、河南省颁布的有关安全生产的法律、法规、规范和规范性的文件等的要求、规定以及工程所处的环境,并依照GB/T28001标准制定实施相应的安全方面的制度和措施,切实予以执行;坚持班前会制度,各施工队每天坚持召开班前会,认真贯彻"三不允许作业"的内容;1、安全防护措施1施工人员必须严禁格遵守施工现场的安全生产制度,施工区域设置警戒带,并设安全标志,夜间及阴暗处设置警示灯,设专人疏导交通,非作业人员不许入内;2施工前对施工范围内,地上、地下管线、建构筑物进行调查,对涉及到的地上地下构筑物、管线等视具体情况采取拆改或保护措施;3进入施工现场必须佩戴好安全帽,作业前必须检查工具、设备、现场环境等,确认安全后方可作业,作业时必须按规定正确使用好劳动保护用品;4作业人员要服从领导和安全检查人员的指挥,工作思想集中,坚守作业岗位,严禁酒后作业;5使用挖掘机时严禁铲斗从运输车驾驶室上空越过,卸料时要尽量降低卸料高度,防止偏载、超载或砸坏运输车辆;6挖掘机作业过程中,禁止任何人上下挖掘机和传递物品,不准边工作边维修保养,操作人员应随时注意挖掘机各部件的运转情况,发现异常立即停机,及时检修查明原因排除故障,挖掘机回旋半径内严禁站人;7严禁挖掘机在电力架空线路下方挖土,需在线路一侧作业时,应设专人监护;8在各类管道1m范围内、直埋缆线2m范围内必须由人工开挖,严禁机械开挖,并约请管理单位派人现场进行监护;9沟槽边堆土距离不小于1m,堆土高度不大于1.5米;10进入沟槽作业前必须检查槽帮有无裂缝、水浸或坍塌的危险隐患,确定无危险后方可作业;11人员上下沟槽作业需使用梯子或爬梯,不得攀跳上下;12作业时两人横向间距不得小于2米,纵向间距不得小于3米;严禁掏洞挖土、在槽内休息;13作业中发现地下管道等构筑物、文物、不明物时,必须立即停止作业,向带班人员报告,并按要求处理或保护；作业时距上方电缆不得小于相关规范的规定距离;14槽顶物料堆放平稳,不可放置在临边处也不可妨碍施工通行和物料装卸；传递物件时严禁投掷物料;15凡有可能坠落的任何物料一律先行撤除或加以固定,以防跌落伤人;四、沟槽开挖支护方案沟槽深超过3米适用五、沟槽开挖施工技术方案1、挖槽前认真组织人员学习图纸,进行调查研究,充分了解挖槽段的土质、地下结构物、沟槽附近地上结构物以及施工环境等情况,制订必要的安全措施,确保施工质量及安全;2、采用人工配合挖掘机挖槽,挖槽前,技术人员向挖掘机司机详细交底,并设专人指挥,及时测量槽底高程和宽度,防止超挖和欠挖;深槽挖土的边坡系数根据土质、挖深以及拟采用的支护方式确定为1：,具体按边坡支护方案操作;开挖中发现土质松软地段,立即采用木板、支架、方木进行临时支护;沟槽上下均派设安全员巡视,及时观测沟槽稳定情况,及时发现和排除各种险情和安全隐患,为确保槽底土壤结构不被扰动和破坏,在机械开挖时,应预留20cm不挖,待人工抄平;人工清挖槽底时,测量人员随时观测,认真控制槽底高程和宽度,并注意不使槽底土壤结构遭受扰动和破坏;3、在雨期施工,应尽量缩短开槽长度,并作好排水沟、集水坑等防排水措施,如遇雨水泡槽,要尽快采取措施,抽排积水,清除淤泥,用砂石料回填湿槽,达到稳定即可,不宜铺垫过厚,否则造成基础沉陷不均匀;深槽不能被积水泡槽过久,否则极易塌方,危及其他;4、管沟底部开挖宽度,除管道结构宽度外,应增加工作面宽度;有外防水的结构时,每侧工作面宽度宜取1米,雨污水管沟每侧工作面宜取0.6米;5、在挖方边坡上侧堆土或材料以及移动施工机械时,应与挖方边缘保持一定距离,以保证边坡的稳定;堆土或材料应距挖方边缘2m以外,高度不宜超过2m;六、应急救援预案1、成立应急救援小组,并对小组成员进行基本急救常识的教育培训,并适时组织演练;2、制定应急救援小组值班制度,保证事故发生后信息的及时畅通;3、发生事故后,发现人应立即向项目部经理汇报,项目经理应立即启动应急救援预案,组织人员进行抢救;4、紧急救援小组须分工明确,事故发生后一方面有专人负责抢救伤员,一方面应有人组织进行现场保护,另外还有专人调查事故原因,三方面应同时进行;5、调查事故现场,确保对救护人员及伤病员或其他人无任何危险,如：1坍塌事故,须先确定坍塌土坡是否已稳定,不会再扩大；2触电伤亡事故,须先确认已切断电闸箱电源；3确认保证事态不会再进一步扩大后,迅速使伤病员脱离危险场所;6、初步检查伤病员,判断其神智、气道、呼吸循环是否有问题,必要时立即进行现场急救和监护,使伤病员保持呼吸通畅,视情况采取有效的止血、止痛、防止休克、包扎伤口等措施,固定、保存好断离的器官或组织预防感染;7、在救援小组人员进行施救的同时,由现场人员拨打120急救中心电话,救援小组人员应坚持到救护人员或其他施救者到达现场接替为止;8、分析事故原因,撰写详细的事故调查报告,并向上级有关部门递交事故调查报告;七、安全施工领导小组职责1、组长职责：全面负责处置突发性安全事故工作,及时召集领导小组成员研究处置方案,布置任务,下达命令,启动应急救援预案,调查处理事故原因;2、副组长职责：发生突发性安全生产事故,现场负责人应根据事故情况立即向有关领导汇报,拨打相应急救中心电话,告知事故种类、事态、地点、联系人等,同时紧急通知安全施工组员及项目部人员启动应急救援预案;协助事故的调查与处理工作;3、组员职责：根据现场事故种类,立即组织抢救,协助事故的调查与处理工作;具体实施如下：1触电事故发现事故现场发生触电事故,首先切断事故电源、对伤员进行抢救人工呼吸或心脏挤压法,保护现场,同时大急救中心电话并疏散现场围观人群,派人去路口迎接急救车辆,伤员送往医院途中抢救工作不能停止;2高空坠落事故发生高空坠落事故,现场医务人员立即对伤员进行包扎止血抢救;抢救人员必须对事故发生现场设围栏,疏散闲杂人员,以防再次伤人,同时拨打急救中心电话,直至送往医院;3坍塌事故发生坍塌事故,首先抢救伤员并保护现场,拨打急救中心电话,为抢救工作创造一切便利条件,维护秩序组立即疏散现场人员,确认坍塌土方及掩埋人员方位,集中人力进行紧急抢救,动用机械设备抢挖时,要了解地下构筑物情况,事故现场设专人监护,以防再次坍塌伤人,急救车辆到达现场之前,由现场医务人员对伤员进行抢救处理;4物体打击事故发生物体打击造成事故时,首先由现场医务人员根据伤员情况进行包扎抢救,拨打急救中心电话,为抢救工作创造一切便利条件,确保在极短时间内,把伤员送往医院;5机械伤害事故发生机械伤害事故时,首先由机务人员、电工及时切断机械运转的动力系统,现场医务人员根据伤员情况进行包扎抢救,拨打急救中心电话,为抢救工作创造一切便利条件,确保在极短时间内,把伤员送往医院;5、其它辅助救援措施1一旦发生安全事故,接到救援通知后,立即赶到事故现场,根据现场实际情况,设立隔离区,立即组织人员疏散和物资转移,维护现场秩序并保护好现场,为急救中心救援车辆和现场急救车辆开辟顺畅通道,保证最大限度的减少人员伤亡和财产损失；协助事故的调查与处理;2根据事故现场需要,一切机械设备必须保证车况良好,随时听候调遣,保证应急救援设备和器材正常运转,服从现场指挥；协助事故的调查与处理;八、安全应急救援联系电话火警电话：119 匪警电话：110 交通事故：122急救中心：120安全应急救援设备：救援担架：1付氧气袋：2个止血带：2个夹板：3付救援工具：铁锹20把干粉灭火器：20个。

第1篇一、施工准备1. 施工图纸：根据设计图纸，对施工区域进行实地勘查，确保施工方案与实际相符。

2. 施工材料：按照设计要求，准备电力管沟施工所需的各种材料，如管道、电缆、支架、盖板、防水材料等。

3. 施工设备：准备挖掘机、装载机、运输车辆、吊车、电焊机、切割机等施工设备。

4. 施工人员：组织具备相关资质的施工队伍，包括挖掘、管道敷设、电缆敷设、焊接、安装等工种。

二、施工步骤1. 土方开挖：根据设计图纸，进行沟槽开挖，确保沟槽深度、宽度、坡度等符合要求。

2. 基层处理：对沟槽底部进行平整，清除杂物，铺设砂石基础，确保基层坚实、平整。

3. 管道敷设：根据设计要求，将管道铺设在沟槽内，确保管道间距、坡度、弯曲半径等符合规范。

4. 电缆敷设：在管道上方或两侧敷设电缆，确保电缆间距、弯曲半径、固定方式等符合规范。

5. 支架安装：根据设计要求，安装电缆支架，确保支架位置、间距、高度等符合规范。

6. 防水处理：对沟槽两侧、管道接口、电缆敷设区域进行防水处理，防止渗水。

7. 盖板安装：在管道上方安装盖板，确保盖板尺寸、位置、固定方式等符合规范。

8. 工程验收：按照设计要求和施工规范，对电力管沟工程进行自检、互检、专检，确保工程质量。

三、施工注意事项1. 施工安全：严格遵守施工安全规程，确保施工人员的人身安全。

2. 施工质量：严格按照设计要求和施工规范进行施工，确保工程质量。

3. 环境保护：在施工过程中，注意环境保护，减少对周边环境的影响。

4. 进度控制：合理安排施工进度，确保工程按时完成。

5. 施工协调：与相关部门、单位保持密切沟通，确保施工顺利进行。

总之，电力管沟工程施工是一项系统工程，需要综合考虑设计、材料、设备、人员、环境等多方面因素。

只有做好施工准备，严格按照施工步骤进行施工，才能确保电力管沟工程的安全、稳定运行。

第2篇一、施工准备1. 施工图纸审查：在施工前，首先要对施工图纸进行仔细审查，确保施工图纸的完整性和准确性。

钢筋混凝土管沟及盖板安装施工方案一、引言随着城市化进程的快速发展，钢筋混凝土管沟及盖板安装施工在各类工程项目中占据了重要的地位。

此类工程旨在提高道路安全性，增强城市排水能力，以应对自然降雨和防止城市内涝。

本文将详细介绍钢筋混凝土管沟及盖板安装施工的方案，以期为相关工程提供参考。

二、施工方案1、施工准备（1）技术准备：熟悉施工图纸，进行图纸会审，编制施工方案，进行技术交底。

（2）现场准备：清理现场，做好现场平面布置，合理安排材料堆放场地。

（3）人员准备：组建施工队伍，进行岗前培训，提高安全意识。

2、钢筋混凝土管沟施工（1）按照施工图纸进行钢筋加工和混凝土制备。

（2）根据设计图纸进行钢筋混凝土管沟的施工，确保沟槽的深度、宽度和坡度符合设计要求。

（3）钢筋混凝土管沟施工完毕后，进行质量检测，确保符合设计要求和质量标准。

3、盖板安装施工（1）根据设计图纸制作盖板，确保尺寸和形状符合要求。

（2）在钢筋混凝土管沟安装盖板，确保盖板与沟槽的尺寸配合紧密，避免出现晃动或缝隙。

（3）在安装过程中注意保护盖板，防止损坏或变形。

4、质量检测与验收（1）对钢筋混凝土管沟和盖板进行质量检测，确保符合设计要求和质量标准。

（2）邀请专业机构进行质量检测和验收，确保工程质量和安全性。

三、安全措施1、岗前培训：对所有参与施工人员进行岗前安全培训，提高安全意识。

2、安全防护：在施工现场设置安全警示标志，穿戴安全防护用品，如安全帽、安全鞋等。

3、规范操作：严格按照施工方案和操作规程进行施工，杜绝违规操作。

4、应急处理：制定应急预案，配备必要的应急救援设备和人员，以便在紧急情况下及时处理。

四、环保措施1、减少噪音污染：在施工过程中应尽量减少噪音的产生，避免影响周边居民的正常生活。

2、减少尘土污染：施工现场应经常洒水降尘，运输车辆应覆盖篷布，防止尘土飞扬。

3、减少废弃物污染：分类处理施工过程中产生的废弃物，可回收利用的尽量回收利用，避免对环境造成污染。
